Как выполнить теплотехнический расчёт здания

Потери через вентиляцию дома

Ключевым параметром в этом случае является кратность воздухообмена. При условии, что стены дома паропроницаемые, эта величина равна единице.

Проникновение холодного воздуха в дом осуществляется по приточной вентиляции. Вытяжная вентиляция способствует уходу теплого воздуха. Снижает потери через вентиляцию рекуператор-теплообменник. Он не допускает ухода тепла вместе с выходящим воздухом, а входящие потоки он нагревает

Есть формула, по которой определяют теплопотери через систему вентиляции:

Qв = (V х Кв : 3600) х Р х С х dT

Здесь символы обозначают следующее:

1. Qв — теплопотери.
2. V — объем комнаты в мᶾ.
3. Р — плотность воздуха. еличина ее принимается равной 1,2047 кг/мᶾ.
4. Кв — кратность воздухообмена.
5. С — удельная теплоемкость. Она равна 1005 Дж/кг х С.

По итогам этого расчета можно определить мощность теплогенератора отопительной системы. В случае слишком высокого значения мощности выходом из ситуации может стать устройство вентиляции с рекуператором. Рассмотрим несколько примеров для домов из разных материалов.

Расчет тепловых потерь в MS Excel через пол и стены, примыкающие к грунту по методике профессора А.Г. Сотникова.

Очень интересная методика для заглубленных в грунт зданий изложена в статье «Теплофизический расчет теплопотерь подземной части зданий». Статья вышла в свет в 2010 году в №8 журнала «АВОК» в рубрике «Дискуссионный клуб».

Тем, кто хочет понять смысл написанного далее, следует прежде обязательно изучить вышеназванную статью.

А.Г. Сотников, опираясь в основном на выводы и опыт других ученых-предшественников, является одним из немногих, кто почти за 100 лет попытался сдвинуть с мертвой точки тему, волнующую многих теплотехников. Очень импонирует его подход с точки зрения фундаментальной теплотехники. Но сложность правильной оценки температуры грунта и его коэффициента теплопроводности при отсутствии соответствующих изыскательских работ несколько сдвигает методику А.Г. Сотникова в теоретическую плоскость, отдаляя от практических расчетов. Хотя при этом, продолжая опираться на зональный метод В.Д. Мачинского, все просто слепо верят результатам и, понимая общий физический смысл их возникновения, не могут определенно быть уверенными в полученных числовых значениях.

В чем смысл методики профессора А.Г. Сотникова? Он предлагает считать, что все теплопотери через пол заглубленного здания «уходят» в глубь планеты, а все потери тепла через стены, контактирующие с грунтом, передаются в итоге на поверхность и «растворяются» в воздухе окружающей среды.

Это похоже отчасти на правду (без математических обоснований) при наличии достаточного заглубления пола нижнего этажа, но при заглублении менее 1,5…2,0 метров возникают сомнения в правильности постулатов…

Несмотря на все критические замечания, сделанные в предыдущих абзацах, именно развитие алгоритма профессора А.Г. Сотникова видится весьма перспективным.

Выполним расчет в Excel теплопотерь через пол и стены в грунт для того же здания, что и в предыдущем примере.

Записываем в блок исходных данных размеры подвальной части здания и расчетные температуры воздуха.

Далее необходимо заполнить характеристики грунта. В качестве примера возьмем песчаный грунт и впишем в исходные данные его коэффициент теплопроводности и температуру на глубине 2,5 метров в январе. Температуру и коэффициент теплопроводности грунта для вашей местности можно найти в Интернете.

Стены и пол выполним из железобетона (λ=1,7 Вт/(м·°С)) толщиной 300мм (δ=0,3 м) с термическим сопротивлением R=δλ=0,176 м2·°С/Вт.

И, наконец, дописываем в исходные данные значения коэффициентов теплоотдачи на внутренних поверхностях пола и стен и на наружной поверхности грунта, соприкасающегося с наружным воздухом.

Программа выполняет расчет в Excel по нижеприведенным формулам.

Площадь пола:

F_пл=B*A

Площадь стен:

F_ст=2*h*(B+A)

Условная толщина слоя грунта за стенами:

δ_усл=f(hH)

Термосопротивление грунта под полом:

R₁₇=(1/(4*λ_гр)*(πF_пл)0,5

Теплопотери через пол:

Q_пл=F_пл*(t_в— t_гр)/(R₁₇+R_пл+1/α_в)

Термосопротивление грунта за стенами:

R₂₇=δ_усл/λ_гр

Теплопотери через стены:

Q_ст=F_ст*(t_в— t_н)/(1/α_н+R₂₇+R_ст+1/α_в)

Общие теплопотери в грунт:

Q_Σ=Q_пл+Q_ст

Основные факторы

Идеально рассчитанная и сконструированная система отопления должна поддерживать заданную температуру в помещении и компенсировать возникающие потери тепла. Рассчитывая показатель тепловой нагрузки на систему отопления в здании нужно принимать к сведению:

— Назначение здания: жилое или промышленное.

— Характеристику конструктивных элементов строения. Это окна, стены, двери, крыша и вентиляционная система.

— Размеры жилища. Чем оно больше, тем мощнее должна быть система отопления. Обязательно нужно учитывать площадь оконных проемов, дверей, наружных стен и объем каждого внутреннего помещения.

— Наличие комнат специального назначения (баня, сауна и пр.).

— Степень оснащения техническими приборами. То есть, наличие горячего водоснабжения, системы вентиляции, кондиционирование и тип отопительной системы.

— Температурный режим для отдельно взятого помещения. Например, в комнатах, предназначенных для хранения, не нужно поддерживать комфортную для человека температуру.

— Количество точек с подачей горячей воды. Чем их больше, тем сильнее нагружается система.

— Площадь остекленных поверхностей. Комнаты с французскими окнами теряют значительное количество тепла.

— Дополнительные условия. В жилых зданиях это может быть количество комнат, балконов и лоджий и санузлов. В промышленных – количество рабочих дней в календарном году, смен, технологическая цепочка производственного процесса и пр.

— Климатические условия региона. При расчёте теплопотерь учитываются уличные температуры. Если перепады незначительны, то и на компенсацию будет уходить малое количество энергии. В то время как при -40 о С за окном потребует значительных ее расходов.

Расчет тепловой нагрузки

Необходимость соблюдения всех стандартов безопасности и надежности крайне важна при проектировке объектов, однако не менее важным является и расчет тепловой нагрузки здания.

Зачем нужен расчет тепловой нагрузки при проектировании здания

Данная операция позволит узнать, сколько топлива необходимо отопительной системе для работы, грамотно определиться с источником тепла и рассчитать теплопотери по всей системе.
Сразу стоит отметить, что расчет тепловой нагрузки на отопление позволяет узнать, какую теплоту дают все отопительные приборы. Вся эта информация разрешает сэкономить большие суммы в сравнении с отопительными системами, расчет которых выполнен неграмотно.

Прежде всего, стоит определиться с тем, какие объекты отопления должны подвергаться расчету. К таким объектам относятся:

• Система общего отопления;
• Напольный обогрев (при его наличии);
• Вентиляционные приборы;
• Система нагрева воды;
• Прочие объекты, требующие подключения к отопительной системе, например, бассейны.

Помимо этого, на расчет тепловой нагрузки могут повлиять и самые мелкие предметы и объекты, на которых возможна потеря тепла.

Порядок проведения расчета

Нужно отметить, что все производимые расчеты необходимо выполнять в соответствии с ГОСТом и строительными нормами. Для всех систем имеется общий список параметров, которые обязательно нужно рассчитать. Такими параметрами являются:

1. Потери тепла на наружных ограждениях. Данный параметр позволяет подобрать оптимальную температуру для каждого помещения;
2. Количество мощности, которая пойдет на систему горячего водоснабжения;
3. Если нужна установка дополнительной вентиляционной системы, то расчет необходимого для нагрева циркулирующего в ней воздуха тепла также обязателен;
4. При наличии бассейна или бани производится расчет количества тепла, требуемого для обогрева этих объектов;
5. В случае, если в дальнейшем планируется расширение отопительной системы, то расчет тепловой нагрузки здания также должен быть проведен.

Крайне важным также является знание того, как распределяются потоки тепла по помещению для каждого обогревательного объекта

Важность данных знаний заключается в том, что позволяет максимально точно подобрать необходимые для отопительной системы элементы

Ключевые моменты каждого из типа тепловой нагрузки

Строители разделяют несколько видов нагрузок. Каждый вид имеет свои особенности, которые необходимо разобрать.

Прежде всего, выделяют сезонную нагрузку. Ее особенностью является то, что на протяжении года температурные режимы вне помещения изменяются, а тепловые расходы рассчитываются в зависимости от климатических условий места, где расположено здание.

На втором месте стоит расчет тепловой нагрузки на отопление в течение года. Так как большинству отечественных построек свойственна именно данная нагрузка, то изменения на протяжении года не критичны, однако в летнее время нагрузка становится меньшей примерно на 30 процентов.

Существуют еще два параметра, которые также должны быть учтены при расчете – скрытое и сухое тепло. Первый параметр характеризует потери тепла при конденсации и прочих испарениях. Расчет на сухое тепло проводится с учетом количества окон, дверей, параметров вентиляционной системы и возможных потерь на щелях стен.

Преимущества обращения к профессионалам при расчете тепловых нагрузок

Безусловно, провести расчет тепловой нагрузки возможно и самостоятельно, однако это большой риск, так как велика вероятность допустить ошибку. Множество различных параметров, необходимость учета потерь на всех возможных объектах отопления и общая сложность всех расчетов способна отпугнуть неопытного человека. Именно в таких случаях необходима помощь опытного специалиста. Наша компания способна произвести максимально точный расчет и в кратчайшие сроки подобрать самое оптимальное оборудование, при этом стоимость и качество приятно порадуют.

Обращайтесь за консультацией по указанным на сайте телефонам или онлайн.

Расчет теплопотерь

Вот как следует производить вычисления:

Теплопотери через ограждающие конструкции

Для каждого материала, входящего в состав ограждающих конструкций, в справочнике или предоставленном производителем паспорте находим значение коэффициента теплопроводности Кт (единица измерения — Вт/м*градус).

Для каждого слоя ограждающих конструкций определяем термическое сопротивление по формуле: R = S/Кт, где S – толщина данного слоя, м.

Для многослойных конструкций сопротивления всех слоев нужно сложить.

Определяем теплопотери для каждой конструкции по формуле Q = (A / R) *dT,

Где:

• А — площадь ограждающей конструкции, кв. м;
• dT — разность наружной и внутренней температур.
• dT следует определять для самой холодной пятидневки.

Теплопотери через вентиляцию

Для этой части расчета необходимо знать кратность воздухообмена.

В жилых зданиях, возведенных по отечественным стандартам (стены являются паропроницаемыми), она равна единице, то есть за час должен обновиться весь объем воздуха в помещении.

В домах, построенных по европейской технологии (стандарт DIN), при которой стены изнутри застилаются пароизоляцией, кратность воздухообмена приходится увеличивать до 2-х. То есть за час воздух в помещении должен обновиться дважды.

Теплопотери через вентиляцию определим по формуле:

Qв = (V*Кв / 3600) * р * с * dT,

Где

• V — объем помещения, куб. м;
• Кв — кратность воздухообмена;
• Р — плотность воздуха, принимается равной 1,2047 кг/куб. м;
• С — удельная теплоемкость воздуха, принимается равной 1005 Дж/кг*С.

Приведенный расчет позволяет определить мощность, которую должен иметь теплогенератор системы отопления. Если она оказалась слишком высокой, можно сделать следующее:

• понизить требования к уровню комфорта, то есть установить желаемую температуру в наиболее холодный период на минимальной отметке, допустим, в 18 градусов;
• на период сильных холодов понизить кратность воздухообмена: минимально допустимая производительность приточной вентиляции составляет 7 куб. м/ч на каждого обитателя дома;
• предусмотреть организацию приточно-вытяжной вентиляции с рекуператором.

Заметим, что рекуператор полезен не только зимой, но и летом: в жару он позволяет сэкономить произведенный кондиционером холод, хотя и работает в это время не столь эффективно, как в мороз.

Правильнее всего при проектировании дома выполнить зонирование, то есть назначить для каждого помещения свою температуру исходя из требуемого комфорта. К примеру, в детской или комнате пожилого человека следует обеспечить температуру порядка 25-ти градусов, тогда как для гостиной будет достаточно и 22-х. На лестничной площадке или в помещении, где жильцы появляются редко либо имеются источники тепловыделения, расчетную температуру можно вообще ограничить 18-ю градусами.

Очевидно, что цифры, полученные в данном расчете, актуальны только для очень короткого периода — самой холодной пятидневки. Чтобы определить общий объем энергозатрат за холодный сезон, параметр dT нужно вычислять с учетом не самой низкой, а средней температуры. Затем нужно выполнить следующее действие:

W = ((Q + Qв) * 24 * N)/1000,

Где:

• W — количество энергии, требующейся для восполнения теплопотерь через ограждающие конструкции и вентиляцию, кВт*ч;
• N — количество дней в отопительном сезоне.

Однако, данный расчет окажется неполным, если не будут учтены потери тепла в канализационную систему.

Теплопотери через канализацию

Для приема гигиенических процедур и мытья посуды жильцы дома греют воду и произведенное тепло уходит в канализационную трубу.

Но в данной части расчета следует учитывать не только прямой нагрев воды, но и косвенный — отбор тепла осуществляет вода в бачке и сифоне унитаза, которая также сбрасывается в канализацию.

Исходя из этого, средняя температура нагрева воды принимается равной всего 30-ти градусам. Теплопотери через канализацию рассчитываем по следующей формуле:

Qк = (Vв * T * р * с * dT) / 3 600 000,

Где:

• Vв — месячный объем потребления воды без разделения на горячую и холодную, куб. м/мес.;
• Р — плотность воды, принимаем р = 1000 кг/куб. м;
• С — теплоемкость воды, принимаем с = 4183 Дж/кг*С;
• dT — разность температур. Учитывая, что вода на входе зимой имеет температуру около +7 градусов, а среднюю температуру нагретой воды мы условились считать равной 30-ти градусам, следует принимать dT = 23 градуса.
• 3 600 000 — количество джоулей (Дж) в 1-м кВт*ч.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;

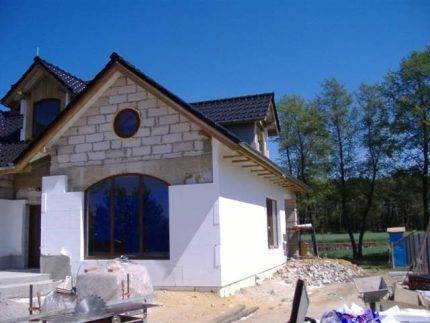

• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Программа «Теремок»

Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.

Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:

• расчет необходимого слоя утеплителя;
• проверка уже продуманной конструкции.

В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.

При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.

При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.

Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.

«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.

Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.

Расчет расхода тепловой энергии на отопление и вентиляцию

Последний блок программы, как и предыдущий часть данных использует из первого расчета. При желании все параметры можно пересчитать под конкретный пример. Все пункты понятны и просты в заполнении.

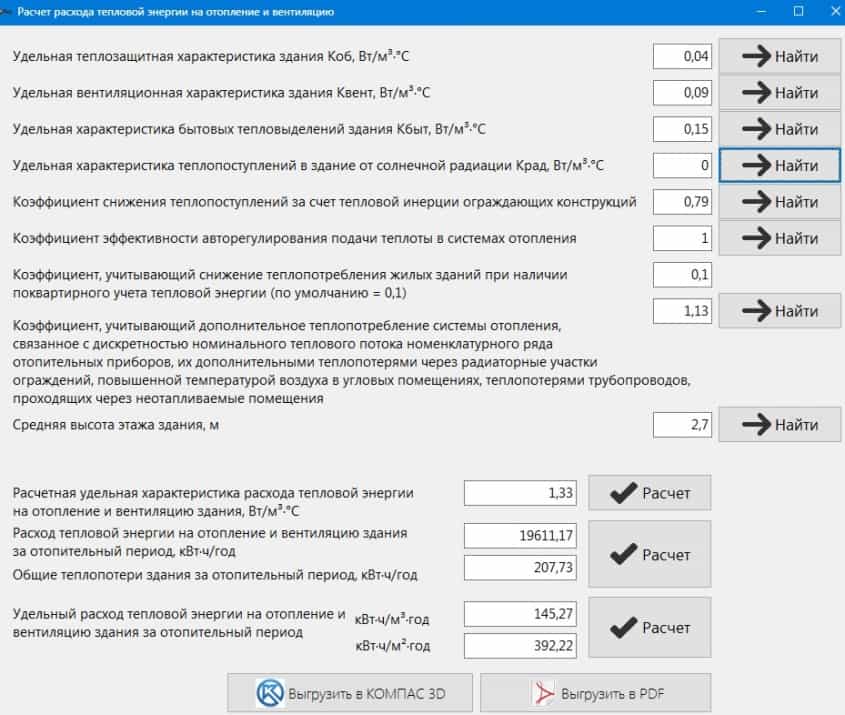

Рабочее окно расчета:

Для расчетов необходимо, чтобы были заполнены следующие графы:

• Удельная теплозащитная характеристика здания.
• Удельная вентиляционная характеристика здания.
• Удельная характеристика бытовых тепловыделений здания.
• Удельная характеристика теплопоступлений в здание от солнечной радиации.
• Коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций.
• Коэффициент эффективности авторегулирования подачи теплоты в системах отопления.
• Коэффициент, учитывающий снижения теплопотребления жилых зданий при наличии поквартирного учета тепловой энергии.
• Коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов, их дополнительными теплопотерями через радиаторные участки ограждений, повышенной температурой воздуха в угловых помещениях, теплопотерями трубопроводов, проходящих через неотапливаемые помещения.
• Средняя высота этажа здания.

Для чего делают теплотехнический расчёт здания

Ряд целей актуален только для жилых домов или, напротив, промышленных помещений, но большинство решаемых проблем подходит для всех построек:

• Сохранение комфортных климатических условий внутри комнат. В термин «комфорт» входит как отопительная система, так и естественные условия нагревания поверхности стен, крыши, использование всех источников тепла. Это же понятие включают и систему кондиционирования. Без должной вентиляции, особенно на производстве, помещения будут непригодны для работы.
• Экономия электроэнергии и других ресурсов на отопление. Здесь имеют место следующие значения: удельная теплоемкость используемых материалов и обшивки;
• климат снаружи здания;
• мощность отопления.

Крайне неэкономично проводить отопительную систему, которая просто не будет использоваться в должной степени, но зато будет трудна в установлении и дорога в обслуживании. То же правило можно отнести к дорогостоящим стройматериалам.

Таблицы для расчета тепловых потерь дома

Таблица «К — коэффициент теплопередачи»:

Конструкция	Толщина конструкции, мм	К, Вт/ (м2 х °С)
Кирпичная стена (на холодном растворе с внутренней штукатуркой) толщиной	в 1,5 кирпича	395	1,5
в 2 кирпича	525	1,24
в 2,5 кирпича	655	1,04
Рубленые деревянные стены из бревен диаметром, мм	200	160	1,02
240	200	0,85
Брусчатые деревянные стены	150	1,0
200	0,76
Чердачное деревянное перекрытие	100	1,0
Двойные окна	—	2,68
Двойные двери	—	2,33

Таблица « n — коэффициент уменьшения»:

Наименование ограждения	n
Полы на грунте и лагах	1,0
Чердачные перекрытия при стальной, черепичной или асбестоцементной кровлях при разреженной обрешетке и бесчердачные покрытия с венти­лируемыми продухами	0,9
То же для перекрытий по сплошному настилу	0,8
Чердачные перекрытия при кровлях из рулонных материалов	0,75
Ограждения, отделяющие отапливаемые помещения от неотапливаемых, сообщающиеся с наружным воздухом	0,7
Ограждения, отделяющие отапливаемые помещения от неотапливаемых, не сообщающиеся с наружным воздухом	0,4
Перекрытия над подпольями, расположенными ниже уровня земли	0,4
Перекрытия над подпольями, расположенными выше уровня земли	0,75
Перекрытия над неотапливаемыми подвалами, расположенными ниже уровня грунта или выступающие на высоту до 1 м	0,6

Таблица « Значения R0 и 1/R0»:

Конструкция	Толщина	R0, ккал/(м2 х ч х °С)	1/R0, ккал/ (м2 х ч х °С)
в кирпичах	в мм
Стены
Сплошная кладка из обыкновенного кир­пича	0,5	135	0,38	2,64
1	265	0,57	1,76
1,5	395	0,76	1,32
2	525	0,94	1,06
2,5	655	1,13	0,89
Сплошная кладка из обыкновенного кирпича с воздушной прослойкой ( = 50 мм) в перевязку через каж­дые 6 рядов	1,5	435	0,9	1,11
2	565	1,09	0,92
2,5	695	1,28	0,78
Сплошная кладка из дырчатого кирпича	1,5	395	0,89	1,12
2	525	1,2	0,89
2,5	655	1,4	0,71
Кирпичная кладка с термоизоляционной засыпкой	1,5	395	1,03	0,97
2	525	1,49	0,67
Деревянные рубленые	—	200	1,33	0,75
—	220	1,45	0,68
—	240	1,56	0,64
Брусчатые	—	150	1,18	0,85
—	180	1,28	0,78
—	200	1,32	0,76
Чердачные перекрытия
Железо-бетонные из сборных ребристых плит с утеплителем	—	100	0,69	1,45
—	150	0,89	1,12
—	200	1,09	0,92
—	250	1,29	0,77

Перед тем как рассчитать теплопотери дома , помните, что добавочные потери тепла зависят от расположения здания на местности, от ориентации стен по сторонам света, скорости ветра и инфильтрации. Если конструктивные элементы дома обращены на север, восток, северо-восток и северо-запад, дополнительные потери составят 10 %, а если на запад или на юго-восток — 5 %. Расход тепла для нагрева воздуха в помещении можно найти по формуле: Q = F(пл.) х (tв — tн).

В ней используются величины:

• F — площадь пола помещения (в м2);
• tв- tн — внутренняя и наружная температура.

Помимо вышеизложенных вычислений, следует уменьшить теплопотери на величину бытовых тепловыделений. Бытовые тепловыделения определяются из расчета 21 Вт на 1 м2 площади пола.

В итоге для определения теплопроизводительности системы отопления следует: вычислить основные и дополнительные теплопотери, суммировать их и вычесть величину, которая характеризует бытовые тепловыделения.

P. S. (25.02.2016)

Почти через год после написания статьи удалось разобраться с вопросами, озвученными чуть выше.

Во-первых, программа расчета теплопотерь в Excel по методике А.Г. Сотникова считает все правильно — точно по формулам А.И. Пеховича!

Во-вторых, внесшая сумятицу в мои рассуждения формула (3) из статьи А.Г. Сотникова не должна выглядеть так:

R₂₇=δ_усл/(2*λ_гр)=К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

В статье А.Г. Сотникова — не верная запись! Но далее график построен, и пример рассчитан  по правильным формулам!!!

Так должно быть  согласно А.И. Пеховичу (стр 110, дополнительная задача к п.27):

R₂₇=δ_усл/λ_гр=1/(2*λ_гр)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Отсюда:

δ_усл=R₂₇*λ_гр=(½)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Замечания и выводы.

Теплопотери здания через пол и стены в грунт, полученные по двум различным методикам существенно разнятся. По алгоритму А.Г. Сотникова значение Q_Σ=16,146 КВт, что почти в 5 раз больше, чем значение по общепринятому «зональному» алгоритму — Q_Σ=3,353 КВт!

Дело  в том, что приведенное термическое сопротивление грунта между заглубленными стенами и наружным воздухом R₂₇=0,122 м2·°С/Вт явно мало и навряд ли соответствует действительности. А это значит, что условная толщина грунта δ_усл определяется не совсем корректно!

К тому же «голый» железобетон стен, выбранный мной в примере — это тоже совсем нереальный для нашего времени вариант.

Внимательный читатель статьи А.Г. Сотникова найдет целый ряд ошибок, скорее не авторских, а возникших при наборе текста. То в формуле (3) появляется множитель 2 у λ, то в дальнейшем исчезает. В примере при расчете R₁₇ нет после единицы знака деления. В том же примере при расчете потерь тепла через стены подземной части здания площадь зачем-то делится на 2 в формуле, но потом не делится при записи значений… Что это за неутепленные стены и пол в примере с R_ст=R_пл=2 м2·°С/Вт? Их толщина должна быть в таком случае минимум 2,4 м! А если стены и пол утепленные, то, вроде, некорректно сравнивать эти теплопотери с вариантом расчета по зонам для неутепленного пола.

Но самый главный вопрос автору (или редакции журнала) касается формулы (3) и графика:

R₂₇=δ_усл/(2*λ_гр)=К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Насчет вопроса, относительно присутствия множителя 2 у λ_гр было уже сказано выше.

Я поделил полные эллиптические интегралы друг на друга. В итоге получилось, что на графике в статье показана функция при λ_гр=1:

 δ_усл= (½)*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Но математически правильно должно быть:

δ_усл= 2*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

или, если множитель 2 у λ_гр не нужен:

δ_усл= 1*К(cos((hH)*(π/2)))/К(sin((hH)*(π/2)))

Это означает, что график для определения δ_усл выдает ошибочные заниженные в 2 или в 4 раза значения…

Выходит пока всем ничего другого не остается, как продолжать не то «считать», не то «определять» теплопотери через пол и стены в грунт по зонам? Другого достойного метода за 80 лет не придумали. Или придумали, но не доработали?!

Прошу уважающих труд автора  скачивать файл с программами расчетов после подписки на анонсы статей!

Ссылка на скачивание файла:

teplopoteri-cherez-pol-i-steny-v-grunt (xls 80,5KB)
