Тепловая пушка своими руками: как соорудить агрегат самостоятельно

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Как можно сделать дизельную пушку своими руками и какие могут быть ошибки

В процессе горения, который происходит в камере сгорания, топливо поджигается в толстой металлической трубе, которая имеет диаметр вдвое меньше, чем корпус. Она жестко крепится в центре устройства и имеет вертикальный отвод для продуктов сгорания. Такое устройство не сложно сделать, да и ремонт тепловой пушки своими руками будет не так сложен, поскольку вам будет известно все об агрегате, созданном самостоятельно.

Когда работает вентилятор, воздушные массы прогоняются вдоль камеры сгорания.

Здесь они нагреваются и с противоположной стороны выходят очень горячими. Для справки, температура воздуха на выходе может составлять 250-300 градусов, что накладывает определенные ограничения в плане соблюдения техники безопасности при обращении с устройством. Подобное устройство с такими характеристиками способно очно быстро обогреть до 800 квадратных метров в помещении.

При этом расход топлива будет примерно восемь-десять литров в час. Для большей мобильности прибор оснащается колесами, что позволяет перемещать его очень просто на значительные расстояния. Впрочем, если помещение закрытое и в нем находятся люди, ни в коем случае устройство использовать в обогревательных целях нельзя, поскольку не исключено отравление продуктами горения дизтоплива. Впрочем, можно предусмотреть особый отвод газов, что сделает использование пушки безопасным, удобным, надежным и очень практичным. Или же может использоваться электро тепловая пушка своими руками сконструированная, что вообще исключает какие-либо вредные побочные продукты сгорания, поскольку гореть тут просто нечему.

Подключение и эксплуатация

Прежде чем включать устройство, надо ознакомиться с инструкцией, где все нюансы подключения и использования описаны весьма доходчиво

Нужно обратить особое внимание на ситуации, когда нельзя включать устройство:

при повышенном содержании пыли в воздушной массе помещения;
если есть пары взрывоопасных веществ;
выходное отверстие чем-то закрыто.

Газовые тепловые пушки — весьма экономичные компактные изделия, отличающиеся большой скоростью нагрева объема и эффективностью, поэтому они считаются специалистами газового оборудования идеальным вариантом для обогрева различных площадей большого объема. Хотелось бы отметить, что российские тепловые пушки по техническим характеристикам не уступают заграничным брендам, да и дизайн их практически идентичен, поэтому нет смысла переплачивать.

Компактные размеры и удобная форма являются безоговорочным достоинством прибора

Классификация изделий

Тепловые пушки, работающие на газу, подразделяются на два основных класса:

изделия прямого нагрева воздушного потока;
агрегаты непрямого нагрева.

В первом случае, когда для нагревания воздушного потока используется открытый огонь, в котором сгорает пропановый газ, продукты сгорания попадают в обогреваемое помещение, но и КПД достигает максимума при использовании такой конструкции. Габариты такого аппарата довольно компактные, весьма невысокая себестоимость, но необходима вентиляция для постоянного притока свежего воздуха. Большая пожароопасность — ни один инспектор не подпишет акт о разрешении использования этого прибора для жилых помещений.

Второй вариант более предпочтителен, потому что камера сгорания в агрегате закрытого типа, все продукты горения выводятся через специальный патрубок, соединенный с дымоходной трубой. Такие изделия лучше устанавливать на открытом воздухе, а теплый воздух нагнетать через специальную систему с рукавом большого диаметра из негорючего материала.

Современные газовые тепловые пушки, осуществляющие непрямой нагрев воздушного потока, работают на пропане, который сгорает без остатка, и отвод продуктов горения уже не нужен. Только габариты их больше, чем устройства прямого нагрева, соответственно, выше и цена.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки. Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Правила безопасности во время эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого соблюдения техники безопасности.

Прежде всего, следует ознакомиться с нормативными документами, касающимися регламентов работы с газовой техникой, а именно ГОСТ Р ИСО 11439-2010 по работе с газовыми баллонами и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к применению приборов:

Не следует оставлять газовые теплопушки без присмотра, особенно это касается приборов, изготовленных своими руками. У заводских моделей часто имеется функция экстренного выключения, например, при нагреве внешней оболочке.
В помещении, отапливаемом при помощи подобных устройств, нежелательно держать легковозгораемые вещества. В крайнем случае их следует хранить на максимально отдаленном от прибора расстоянии.
Во время эксплуатации приборов с открытым нагревом необходимо обеспечить должную вентиляцию помещения. При работе с устройством с непрямым обогревом обязательно следует проверить исправность дымохода и убедиться, что вредные выхлопы поступают наружу.
При работе газовой теплопушки запрещается использовать аэрозольные баллончики.
Не рекомендуется применять подобные устройства, если в воздухе присутствуют тончайшие древесные опилки или иные легко возгораемые волокна. Подобное приспособление не годится также для обогрева помещения, в воздухе которого распылены пары бензина, ацетона или иных горючих веществ.
Функционирующий прибор должен находиться на ровной поверхности, благодаря чему обеспечивается его устойчивое положение.
Не допускается подсоединение каких-либо рукавов к входному или выходному отверстию: это может ослабить воздушный поток, что приведет к концентрации угарного газа и/или других вредных веществ.
Газовую пушку нельзя применять в помещениях с высоким содержанием паров, например, в бассейне, бане, сауне. Не рекомендуется ее использовать также на открытом воздухе, особенно в условиях дождя и снега.
Нельзя накрывать чем-либо включенное газовое устройство, а также закрывать отверстие прибора.

Перед включением в электросеть следует убедиться, что розетка имеет заземление, также при работе нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки желательно покрыть металлической сеткой. Это позволит рассеять мощный поток горячего воздуха, температура которого может превышать +250° С.

Что нужно знать об электрической пушке

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или газовых устройств, зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Мощность пушек промышленного назначения варьируется в пределах от 2 до 45 кВт, причем количество нагревательных элементов в них может доходить до 15 шт

Рассмотрим, как работает электрический агрегат.

Устройство и принцип работы теплогенератора

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения зависит от количества и мощности нагревательных элементов – чем больше их площадь, тем активней будет происходить передача тепла

Работает электрическая пушка так:

при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
электродвигатель приводит в работу лопасти крыльчатки;
вентилятор загоняет внутрь корпуса воздух из помещения;
холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Преимущества и недостатки самодельных пушек

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт. Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м2 (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие характеристики прибора должны соответствовать обогреваемой площади.В среднем на каждые 10 м2 понадобится 1 кВт, но многое зависит от самого помещения – строительных материалов, качества остекления и наличия утепления

Плюсы самодельной электрической пушки:

Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум. Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Дополнительные функции

Из дополнительных функций в газовых тепловых пушках встречаются:

Система автоматического поджога. Работает либо от электросети, либо как механический пьеза-элемент. При их отсутствии запуск устройства выполняется вручную (поднесся спичку или любой другой горящий элемент к соплу горелки).
Регулировка скорости вращения вентилятора. Такой функционал позволяет настроить мощность воздушного потока. Для маленьких помещений – меньше, для больших – больше.
Регулировка подачи газа. Используется для включения «турбо-режима», когда нагревающий элемент разогревается буквально за 10 – 20 секунд. Позволяет начать обогрев помещения мгновенно.
Наличие дополнительных датчиков. К таковым относят датчик утечки газа, датчик снижения давления газа, термостат (реагирующий на температуру окружающей среды), индикатор положения (при случайном опрокидывании пушки – блокирует подачу газа, устройство при этом отключается).
Термопара. Позволяет вентилятору автоматически регулировать скорость вращения в зависимости от температуры в камере сгорания или ТЭНа.

В данной модели 4 датчика, позволяющих устройству автоматически включаться/выключаться для поддержания заданной температуры в помещении

Также производители стали выпускать автоматические газовые пушки, работающие по принципу обычных электрообогревателей с термостатом. То есть, они включаются и отключаются автоматически, поддерживая температуру в помещении на заданном уровне. Однако порог срабатывания таких устройств высокий, поэтому на тщательное соблюдение температуры вплоть до 0,5 градусов рассчитывать не стоит.

Подобные датчики отвечают за автоматическое отключение пушки при возникновении нештатной ситуации. Но выходят они из строя достаточно быстро, особенно при использовании некачественного топлива

Правила ухода и эксплуатации

Кажущаяся простота изготовления конструкции может являться причиной многих ошибок. Поэтому владельцу любой тепловой пушки необходимо придерживаться определенных рекомендаций:

Патрубок для вывода продуктов горения обязан находиться минимум в 2 м от легковоспламеняющихся предметов.
Запрещается использовать обогреватель при наичии в воздухе бензиновых паров. Также недопустима высокая влажность.
Если оборудование имеет воздушные фильтры, то их необходимо заменять либо промывать с мылом через каждые 700 часов эксплуатации.
Между выключением и дальнейшим включением устройства необходимо выдерживать паузу не менее 5 минут.
Вентилятор необходимо чистить во время начала и завершения отопительного сезона.
Топливные фильтры дизельных пушек необходимо очищать каждые 4 месяца эксплуатации.
При хранении оборудование необходимо накрыть полиэтиленом либо плотной тканью, чтобы устройство не покрывалось пылью.
Обеспечить ручное охлаждение: потушить горелку, а вентилятор выключить тогда, когда все оборудование полностью остынет.
Чтобы не допустить утечки горючего, теплопушку необходимо устанавливать только на устойчивой и ровной поверхности.
Теплопушки можно заправлять лишь в полностью остывшем состоянии.
Запрещается загораживать включенное устройство, тем более отверстия для подачи и выхода воздуха. Также запрещено класть на включенное оборудование вещи для сушки.
Около теплопушки и других устройств можно хранить лишь дневной запас горючего. Основной запас обязан храниться в специальном помещении.

Эффективность тепловых пушек уже давно доказана их практическим применением: если необходимо что-то просушить или обогреть помещение — лучшего варианта не найти. Причем конструкция этого оборудования очень простая, что дает возможность самостоятельно изготовить этот обогреватель. Устройства являются очень мощными, потому при их применении нужно быть очень внимательными.

Особенности сборки некоторых видов тепловентиляторов

Существует несколько видов тепловентиляторов, у каждого из них, вполне закономерно, есть свои характерные плюсы и минусы. Перед тем, как приступить к сборке вентилятора своими руками, следует ознакомиться с некоторыми особенностями прибора.

Тепловентилятор

Собрать простейший тепловой вентилятор своими руками не составит труда для домашнего мастера. Часть необходимых деталей можно найти в запасах старой техники, хранящихся в кладовке или гараже. Калорифер своими руками можно собрать на базе старого системного блока компьютера. Для этого понадобится:

Лист текстолита размером 20×30 см.
Пару метров нихромовой проволоки диаметром 0,2-0,3 мм.
Системный блок (детали, кроме кулера, из блока удаляют).
Блок питания 12В.
Термопредохранитель для обогревателя рассчитанный на отключение при температуре выше 70°C.
Кабель, регуляторы, выключатели, крепежные детали, изолента или термоусадочная трубка.

Конструкция калорифера очень простая и самостоятельно собрать его не составит труда

Из стеклотекстолита вырезают детали для изготовления каркаса с прорезями под установку тена (нихромовой спирали).
Нихромовую нить скручивают в спираль (для этих целей используют дрель или шуруповерт, работающий на медленных оборотах, с закрепленным стержнем диаметром 2-3 мм).
Спираль устанавливается в каркас и закрепляется, в местах крепления концов спирали подключается питание, в разрыв провода питания монтируется термопредохранитель.
Каркас со спиралью устанавливается в системный блок.
Блок питания 12В подключается к кулеру.
Корпус закрывается, устанавливается на подставку из диэлектрического материала и проверяется работа обогревателя.

Экономичным вариантом является водяной тепловентилятор. В качестве нагревательного элемента в данном случае выступает самостоятельно изготовленный из медной трубы теплообменник или бывший в употреблении автомобильный радиатор. Теплоноситель на теплообменник поступает из труб центрального отопления или индивидуального отопления, а электроэнергия расходуется только для обеспечения работы вентилятора. Устанавливать такой вентилятор обогреватель в систему отопления рекомендуется на обратной трубе. При монтаже на подаче работающий вентилятор сильно остужает трубу и в радиаторы отопления теплоноситель поступает ниже требуемой температуры.

Тепловая пушка

Сделать тепловую пушку своими руками довольно просто. Обогреватель такого типа применяется для быстрого обогрева и просушки стен, полов, сырых погребов и при проведении некоторых видов строительных работ. Чтобы сделать мини пушку можно воспользоваться некоторыми деталями непригодных бытовых приборов, а отсутствующие докупить.

Мотор и крыльчатка (подойдут от вышедшего из строя пылесоса или кухонной вытяжки).
В качестве нагревательного элемента используется спираль от ненужной электроплиты.
Труба диаметром от 150 мм с толщиной стенок 3-5 мм, можно изготовить самостоятельно из листового металла.
Термореле, размыкающее цепь при перегреве, выключатель,
Лист асбеста.
Металлическая решетка.
Кабель и крепежные материалы (заклепки или болты с гайками).

Сборка производится в несколько этапов:

Электродвигатель и вентилятор прикрепляются в конце трубы.
Из асбеста вырезаются полосы и собирается решетка, на которую прикрепляется нагревающая спираль (для этих целей допускается использовать керамические изоляторы).
Полученный нагревательный элемент крепится на противоположном от вентилятора конце трубы.
Двигатель и спираль подключаются к выключателю. Схема предусматривает отдельное подключение.
С обоих концов трубы устанавливаются металлические защитные решетки.
Передвижная или стационарная подставка изготавливается из подручных материалов, устойчивых к температурным воздействиям.

ПОСМОТРЕТЬ ВИДЕО

По желанию на трубу крепят слой теплоизоляции. С одной стороны, это повышает уровень безопасность во время проведения работ, с другой – снижает теплоотдачу устройства.

Электрокамин

Самодельный тепловентилятор применяется в качестве источника тепла для электрического камина. Портал для камина своими руками легко сделать из гипсокартона. Для этого монтируют каркас из металлического профиля необходимой конфигурации и обшивают листами гипсокартона, после чего наружная поверхность декорируется при помощи облицовочных материалов. Внутри портала устанавливается конструкция, имитирующая горение дров или угля (готовые изделия оснащены подсветкой)

Важно заранее предусмотреть отверстие в конструкции для прокладки кабеля

Разновидности газовых тепловых пушек

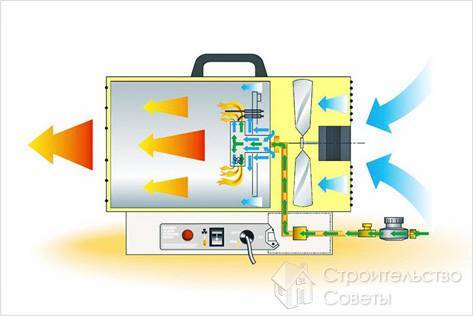

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.

Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление

Многие владельцы гаражей отапливают их с помощью электрических пушек, которые для этих целей по большинству параметров подходят как нельзя лучше.

Минус в них один – счета за электричество, поэтому собственно я и решил сделать своими руками газовую пушку для отопления гаража.

За основу конструкции отопительной газовой пушки был взята обычная газовая горелка китайского производства, которая комплектовалась небольшим газовым баллоном.

Обратите внимание

В самом начале пришлось распилить трубку по которой подается газ чтобы удлинить ее, приварив кусок другой трубки, подходящей по сечению. Также пришлось увеличить до 5 миллиметров отверстия для поступления воздуха, плюс к этому увеличить их общее количество сделав сбоков еще несколько, одновременно с этим был увеличен жиклер до 2 миллиметров.

У старой китайской горелки, легшей в основу конструкции будущего приспособления для отопления гаража, был очень плохой теплообмен, поэтому чтобы увеличить теплообмен, корпус надо было увеличить в длину. Для чего закрепил под удлинителем, сделанным из 80 миллиметровой трубы, диск из металла и просверлил в нем отверстия 10 миллиметров в диаметре в количестве 8 штук.

Чтобы закрепить теплообменник сделал хомут, а для увеличения теплоотдачи приварил накрест две двухмиллиметровых металлических полосы.

Для сооружения самого теплообменника как нельзя лучше пригодилась старая труба 180 миллиметров в диаметре, с тонкими стенками, в которой один торец заварил и проделал в нем отверстие, через которое завел удлинитель горелки, после чего прикрепил их к хомуту болтами.

На другом конце теплообменника смонтировал двенадцати-вольтовый автомобильный вентилятор (от печки), если такого под рукой не окажется то можно взять любой другой подходящего диаметра – подойдут мощные вентиляторы установленные в системных блоках компьютеров (большие) или от тех что устанавливают на вытяжках в кухне или ванной для их вентиляции.

Чертежи газовой пушки для гаража

Рис. 1. Схема газовой пушки: 1 — вентилятор; 2 — газовая горелка; 3 – удлинитель горелки (труба 2)80 мм); 4 – корпус теплообменника (труба 0180 мм); 5 — выход горячего воздуха.

Рис. 2. Модернизированный вариант пушки: 1 – удлинитель газовой горелки; 2 – пластины для увеличения площади теплообмена; 3 — газовая горелка; 4 — вентилятор; 5 — воздушная

заслонка с рычагом; 6 — корпус теплообменника.

Важно

Основные узлы конструкции:Вентилятор на 12 В (можно бытовой на 220 В), жиклёр горелки просверлен до 02 мм, газ из 50 л пропанового баллона (бытового), но обязательно нужен редуктор от резака или другое устройство для регулировки подачи газа. Снаружи удлинителя горелки приварена металлическая полоска для увеличения теплоотдачи.

Окончанием работы над самодельной газовой пушкой было просверливание отверстий для того чтобы разжигать газ и установку ее на небольшие сделанные своими руками козлы.

Принцип работы отопительной газовой пушки

В принципе ничего сложного тут нет, но опишем все как можно более подробно.

Подносим зажигалку к отверстию для розжига.
Открываем подачу газа.
Зажигаем и убираем зажигалку.
Включаем вентиляцию.

Чтобы не угореть от газа в закрытом гараже предусмотрено следующее.

Углекислый газ, образующийся от сгорания пропана выводиться через поддувало старой печки по дымовой трубе на улицу.

Теплый воздух поступает через патрубок расположенный сбоку трубы теплообменника.

Газ использую самый обычный, бытовой, в советских 50 литровых баллонах, так как китайский баллоны с газом никуда не годятся – зимой они попросту замерзают.

Подача газа регулируется обыкновенным установленным после редуктором вентилем. Расход газа невелик, 12-15 литров с сентября по апрель, а температура в гараже даже в сильные морозы не опускается ниже 15 тепла.

Устройство и принцип работы

В самом общем случае тепловая пушка представляет собой малогабаритный передвижной тепловой генератор, работающий за счёт использования энергии того или иного вида.

По виду применяемого энергоносителя все мобильные агрегаты этого типа принято делить на следующие группы:

электрические тепловые пушки;
агрегаты, работающие на жидком топливе (керосине, солярке, бензине или «отработке»);
устройства, использующие для обогрева газ или горячую воду.

Сразу же оговоримся, что для работ, производимых в бытовых условиях (в личном гараже или в подсобном хозяйстве, например) вполне подойдёт нагревающее устройство с рабочей мощностью от 2-х до10 кВт.

Такой мощностью обладают самые простые модели электрических тепловых пушек, в то время как агрегаты, работающие на нефтепродуктах, предназначаются обычно для обогрева больших производственных площадей. При этом их рабочие мощности могут достигать величин 200-300 кВт.

Вот почему при выборе варианта изготовления тепловой пушки своими руками предпочтение следует отдать устройствам с электрическим способом обогрева.

Принцип работы таких устройств достаточно прост и заключается в следующем.

Через установленный в тепловой пушке нагревательный элемент (в качестве которого может использоваться обычный ТЭН) с заданной скоростью пропускается воздух, разгоняемый при помощи встроенного вентилятора.

За счёт инерционности движения нагретая воздушная масса с силой вылетает наружу, образуя при этом мощную разогретую струю. Тепловая мощность нагретой струи может регулироваться при этом как путём увеличения интенсивности нагрева, так и за счёт изменения скорости воздушного потока.

Тепловой энергии струи хватает обычно для того, чтобы нагреть за считанные минуты любое подсобное помещение средних размеров.

Модель водного тепловентилятора	Тепломаш КЭВ 25Т3 W2	Volcano V25
Мощность	3,1-7,6 кВт	3-20 кВт
Установка в помещениях площадью:	31-76 м 2	80-200 м 2
Расход воздуха	600-1200 м 3 /ч	4000 3 /ч
Установка	настенный	настенный
Пульт ДУ	есть	есть

Тепловая пушка своими руками: краткий разбор 3-х самых популярных конструкций

Рекомендации специалиста по сборке

Популярные модели
