Теплые полы водяные монтажные схемы в квартире

Конструкция теплого пола

Устройство водяного теплого пола имеет два вида:

• Мокрая конструкция;
• Сухая конструкция.

Хотя мокрое устройство теплых полов является сложным процессом, но у них больше преимуществ. Сухая конструкции применяется только для деревянных полов. «Мокрая конструкция» получила свое название за то, что в ней заливается цементно-песчаная стяжка.

Прежде чем браться за монтажные работы, нужно обдумать, как сделать водяной теплый пол правильно. И первое что требуется – это подготовить пол.

Монтаж осуществляется на прочное бетонное основание. Полиэтиленовая пленка, уложенная на основание, служит в качестве пароизоляции.

Последним слоем пирога будет цементно-песчаная стяжка. Чтобы получить подвижную смесь и легкость укладки, в нее добавляют пластификатор. Для повышения прочностных характеристик стяжки применяют проволочную сетку.

Далее происходит укладка труб, по которым будет циркулировать вода. Средняя высота стяжки 3-5 см, нельзя ее делать слишком большой, так как теплоотдача снизится. При маленькой высоте стяжки, тепло будет распределяться не равномерно по поверхности пола.

В процессе работы отопления в стяжке будет происходить тепловое расширение. Чтобы компенсировать этот процесс нужно между стеной и стяжкой проложить демпферную ленту.

Покрывать стяжку лучше всего керамической плиткой или керамогранитом. Эти отделочные материалы оптимально подходят для передачи тепла. Можно использовать покрытие более дешевое, например, ламинат, ковролин, линолеум. Главным условием этих материалов является значок, показывающий способность их взаимодействия с теплым полом.

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
Очищают от мусора и острых предметов основание.
Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента

Для укладки греющего кабеля нужна будет монтажная лента.
К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
Если выбраны маты — их просто прибивают к основе.
Важно. Электрические полы нельзя монтировать под тяжёлой мебелью

Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

• трубы;
• вентили;
• фитинги;
• клипсы;
• насос;
• армированная сетка;
• коллектор;
• лента демпферная;
• гидроизоляционные материалы;
• теплоизоляционные материалы;
• скотч строительный;
• крепеж;
• набор саморезов;
• перфоратор;
• рулетка;
• строительный уровень;
• отвертка;
• ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

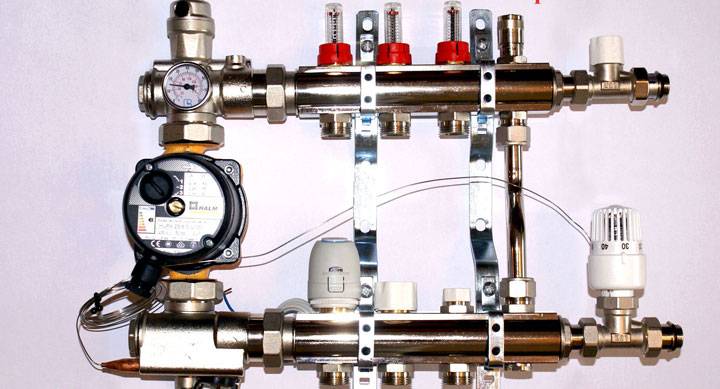

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

• вспененный фольгированный полиэтилен;
• экструдированный пенополистирол;
• пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

• песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
• самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

• бетонные;
• легкие;
• тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Теплый водяной пол – главные отличия от других видов отопления

Существующие на сегодняшний день системы отопления «теплый пол» делятся на два подвида: электрические и водяные. По способу применения такие системы могут выступать в качестве основного источника обогрева помещений или быть вспомогательным отопительным оборудованием. Нередко электрические нагревательные элементы используются для локального обогрева технологических помещений, балкона, лоджии, ванной комнаты и санузла. Напротив, водный отопительный контур может быть уложен по всей квартире или использоваться в одной из комнат, к примеру, в детской комнате.

Такой вариант обогрева обычно выбирается в угловых комнатах, где высока вероятность появления холодных зон. Благодаря своему принципу действия такой вариант подогрева способен обеспечить максимально комфортный температурный режим. Несмотря на то, что в сравнении с другими способами отопления водяной теплый пол имеет свои плюсы и минусы, в общем контексте этот вид обогрева заслуживает большего внимания. В любом случае, всегда есть в бытовой обстановке аспекты и ситуации, позволяющие оценить преимущества системы, или наоборот, свидетельствующие о техническом несовершенстве выбранного варианта.

К примеру: что бы сохранить нормальную циркуляцию в системе домашнего отопления, используя технологию подогреваемые полы, потребуется монтаж не только трубопровода, но и установка дополнительного оборудования. Циркуляционный насос, коллектор – смеситель, целый набор трехходовых клапанов (по числу водных контуров), все это является обязательными атрибутами и аксессуарами в данном случае, вне зависимости от отапливаемой площади. Наличие специальных приспособлений позволит избежать падения давления теплоносителя в центральном отопительном контуре, предотвратит перебои с циркуляцией горячей воды бытового назначения.

Следует помнить так же, что подобная система запрещена для установки в многоквартирном доме, который изначально рассчитывался на централизованное теплоснабжение. Для жителей частного сектора и владельцев загородных домов, наоборот, такой вариант предпочтительнее традиционных вариантов обогрева.

Необходимо знать, что бы реализовать в своем доме или в квартире такой вид отопления, потребуются немалые затраты, связанные с большим объемом работы и расходными материалами. На рисунках – схемах показан температурный режим внутри помещения, достигаемый в результате использования тепловой завесы  и при работе подогреве напольного покрытия системы.

Наглядно видно, на основе какого принципа осуществляется обогрев внутреннего пространства. В случае с водяным полом, источник тепла расположен в нижней части помещения. За счет этого тепловая энергия равномерно распространяется по всей площади пола, передавая воздушным массам, циркулирующим внутри жилого помещения необходимое тепло. При использовании радиаторного обогрева, в процессе которого за счет конвекции происходит внутренний воздухообмен, пол является самым холодным местом в жилом помещении.

Недостаточный обогрев, особенно в угловых комнатах и с большой застекленной поверхностью, компенсируется установкой дополнительных нагревательных приборов. Водяной пол полностью способен решить эту проблему, равномерно отапливая весь внутренний объем помещения

Немаловажной является и эстетическая сторона вопроса. Отсутствие радиаторов отопления положительно сказывается на качестве интерьера жилых помещений

Теплый пол распределяет тепло равномерно по всему пространству, нагревая тем самым все предметы, находящиеся в комнате.

Подключение теплого пола к системе центрального или индивидуального отопления

Разобравшись, к чему можно подсоединить систему обогрева, необходимо рассмотреть и то, как это можно сделать. Прежде всего, необходимо упомянуть ряд дополнительного оборудования, которое должно использоваться при монтаже:

• Узловой насос. Для того, чтобы вода равномерно распределялась по системе и нигде не задерживалась, используется насос.
• Воздухоотвод. С его помощью можно избежать воздушных пробок, которые нередко могут образовываться в трубах.
• Контроллер давления. В системе оно должно быть постоянным. Резкие скачки в лучшем случае приведут к некорректному функционированию, а в худшем – повредят трубы.
• Термостат. С его помощью можно контролировать подачу воды, её температуру. Некоторые модели допускают настройку времени запуска и отключения.
• Фильтр. Он будет очищать воду, тем самым увеличивая срок эксплуатации всей системы.

Гребенки (распределители коллектора)

Также, водяной теплый пол в квартире от полотенцесушителя, батареи или котла обязательно должен иметь смесительный узел. Именно в нем вода из отопления, которая способна достигать более 80 градусов по Цельсию, будет смешиваться с обраткой. За счет этого пол будет иметь комфортную температуру.

Для лучшего контроля за состоянием потребуется установить приборы наблюдения. В случае подключения к центральному отоплению, выдающие разрешение службы могут потребовать установку счетчика – это также нужно учитывать.

Теплый пол от ГВС в квартире, условно, состоит из двух частей:

• управляющей – в эту группу входят все вышеперечисленные приспособления;
• функциональной – непосредственно трубы.

С установкой первой части проблем, как правило, не возникает – нужно только все корректно подключить. А вот вторая часть нередко вызывает затруднении даже у опытных мастеров.

Укладка труб от центрального отопления

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Расчеты тепловых потерь и тепловой отдачи водяного теплого пола

Водяной теплый пол может быть использован в качестве основной системы отопления или вспомогательной. Чтобы выполнить правильный расчет показателей тепловых потерь и тепловой отдачи нужно сравнить эти две системы. Если расчет водяного теплого пола показал, что тепловые потери больше, то его следует применять вспомогательно к основной системе.
Теплоотдача рассчитываются по формуле: теоретическая площадь укладки теплого пола умножается на его среднюю мощность. В итоге получится показатель теплоотдачи пода для конкретного помещения.
Если показатели тепловой потери выше, чем показатели теплоотачи, то такой пол можно использовать только в качестве дополнительного отопления.
