Туалет на даче своими руками — чертежи и размеры

Временный туалет на дачном участке

Если полноценный туалет на даче планируется построить позже, то временный вариант клозета станет отличным решением. Чаще всего такие модели сооружают во время строительства дома.

Временный туалет на даче можно соорудить из:

• фанеры;
• досок;
• гипсокартона;
• любых материалов, оставшихся после стройки.

Строится такой туалет на даче так же, как и постоянный. Но требования к теплоизоляции и комфортабельности сильно снижены, ведь эта уборная создается на короткое время. Емкость для нечистот – большое ведро или бочка, частично вкопанные в землю. А когда они заполнятся, можно будет построить садовый туалет для дачи своими руками на постоянной основе.

А какой туалет у вас?

Строительство по шагам

Для примера поэтапного выполнения строительных работ мы выбрали «скворечник». Такая схема туалета для дачи наиболее проста в исполнении.

Перед началом работ производится разметка положения будущего сооружения на местности.

1. Выполняется фундамент. Часто для установки домика рекомендуют ленточные конструкции, но многие специалисты для легких построек более практичным называют столбчатый фундамент. Самый простой способ его устройства – установка в грунт асбестовых труб, в которые заливается раствор и до его отвердевания устанавливаются вертикальные деревянные опоры

Важно контролировать положение последних по уровню, следить за тем, чтобы в процессе набора прочности бетоном не произошло смещение

Устройство фундамента по этой схеме имеет свои нюансы:

• Асбестовые трубы перед установкой покрывают гидроизоляционным слоем.
• Установку вертикальных опор выполняют после заливки труб бетоном на треть высоты и набора прочности этой порцией раствора.
• Глубина погружения опорных труб зависит от типа грунта и в среднем составляет 0,5-0,7 м, но для нестабильных песчаных почв глубину целесообразно увеличить.

2. Сооружается каркас будущей конструкции туалета. Проще всего для этой цели использовать брус 100х100 (50) мм и метизы для дерева. Для защиты от влажности и гниения брус можно обработать пропиткой или прогрунтовать и покрасить. Основательность строению обеспечит металлический каркас, однако, для его сооружения потребуется специальное оборудование (сварочный аппарат).

Основные элементы надежного каркаса:

• несущие вертикальные опоры (передняя пара длиннее задней для обеспечения наклона крыши),
• две горизонтальные рамы-обвязки – для установки крыши и на уровне стульчака,
• диагональные брусья по сторонам сооружения для придания конструкции жесткости,
• опоры и горизонтальная часть дверного проема.

3. Выполняется обшивка каркаса туалета с наружной стороны и внутри. В качестве материала можно выбрать:

• доски (оптимальная ширина – 30 см),
• фанера,
• профнастил и др.

4. Устанавливается гидроизоляционный слой и основной материал крыши.
5. Навешивается дверь, которая предварительно снабжается щеколдой и небольшим окошком для доступа света в помещение (или окошко можно сделать в пространстве над дверью).
6. Монтируется освещение.
7. Оснащение туалета включает в себя установку сиденья и крышки, полочек для принадлежностей, умывальника и пр.

Типы дачных туалетов

Только разобравшись со всеми разновидностями и наиболее распространенными чертежами, можно точно определиться с местом установки кабинки.

Пудр-клозет

Более удобный, чем выгребная яма, вариант дачного туалета. К тому же – самый простой. Устройство понятно из рисунка.

Ведро, используемое в качестве накопителя – не стандарт. Подойдет любая емкость, которую можно легко выдвинуть и опорожнить. Лучше всего, если ее получится переносить. Дело в том, что в такие туалеты постоянно засыпается органика – торф, опилки, древесная зола или специальные препараты.

Как результат – из нечистот получаются хорошие удобрения. Остается лишь переместить накопитель туалета к компостной яме и выгрузить в нее содержимое резервуара. Для дач – неплохое решение сразу нескольких проблем.

Преимущества:

• Минимум финансовых затрат.
• Быстрота возведения туалета.
• Возможность установки кабинки где угодно, ориентируясь лишь на санитарные нормы.
• Не придется заниматься земляными работами и обустройством фундамента. Как правило, на дачах основанием для короба служит опорная рама из бруса. Она укладывается в небольшую канавку, в которой предварительно уплотняется грунт и делается засыпка смеси песок + щебень или ПГС.
• Простое обслуживание, не требующее привлечения специалистов.
• Получение хорошего органического удобрения для дачного участка.

Биотуалет

Более совершенная модификация, чем предыдущая. В комплект входят специальные кассеты, которые при наполнении легко вытащить и опорожнить. В продаже имеется много вариантов таких изделий – выбор есть.

Минус в том, что придется потратить определенную сумму денег. Рядового дачника такая идея вряд ли обрадует.

Люфт-клозет

Такая схема напоминает традиционный дачный туалет с выгребной ямой.

Главное отличие – кабинка и накопитель нечистот могут быть разнесены территориально. На общем чертеже это хорошо видно.

Следовательно, у владельца дачного участка появляется больше возможностей для выбора места, где можно удобно расположить кабинку туалета. Как вариант, в домике, если позволяют его габариты. Пожалуй, это единственный плюс такого решения.

Во всем остальном – много недостатков, главный из которых – необходимость в регулярной очистке накопителя. Но этот минус можно частично нивелировать, расположив емкость так, чтобы рукав ассенизаторской машины достал до очистного люка. А если использовать специальные препараты с бактериями, разлагающими нечистоты, то временной период между обслуживаниями резко увеличится.

Кабинка с выгребной ямой

Насколько целесообразна такая схема – трудно судить, не зная всех особенностей дачного участка. Но на большинстве из них подобные туалеты установлены с явным нарушением санитарных норм. Конфликтов между соседями нет по той причине, что практически у всех именно такие варианты отхожих мест. А вот как сказывается специфика объекта на почву, корневую систему растений, грунтовую воду – об этом мало кто задумывается.

Размеры ямы, как правило, выбираются одни и те же. Поэтому здесь можно говорить о некоем стандарте, который наработан практикой эксплуатации таких разновидностей дачного туалета. Накопитель для удобства строительства делается квадратного сечения со стороной примерно 1,5 м. Глубина ямы – от 1,5 до 2,5. Определяясь с последним параметром, необходимо учитывать конфигурацию подземных водяных пластов.

Стульчак

Самое простое исполнение — круглое или ромбовидное отверстие в полу. Но более комфортно в использовании подобие унитаза.

Применяют такие решения:

1. покупной унитаз для дачи. Пластиковое изделие, отличается от обычного отсутствием сифона;
2. старый стул с отверстием в сиденье;
3. самодельный стульчак, сколоченный в виде ящика. Каркас из брусков можно обшить, например, влагостойкой фанерой;
4. стульчак в виде доски с отверстием, закрепленной на вертикально установленной стальной трубе большого диаметра. Верхний конец трубы распускают «ромашкой», сделав с торца несколько разрезов, что и позволяет прикрепить к ней доску.

Вытяжка и освещение для дачного туалета

Строительство комфортабельного дачного туалета невозможно без вентиляционной вытяжки. Устанавливается она просто:

1. Начинают монтировать вытяжку одновременно с возведением уборной. Если туалет уже построен, то для установки вытяжки используют угловой переходник.
2. Параллельно с задней стеной кабинки устанавливают металлическую трубу с диаметром где-то 10 см. Высота трубы должна на 1 м превышать высоту крыши туалета.
3. Нижний конец трубы уходит в выгребную яму или устройство, заменяющее ее. При этом между концом трубы и верхним уровнем нечистот должна быть прослойка воздуха (не менее 20 см).
4. Верхний конец должен быть защищен от осадков. Для этого подойдет небольшой металлический «зонтик». А еще лучше – дефлектор, который одновременно с защитой от дождя усиливает тягу в трубе.

Что же касается освещения внутри туалета, то его можно обустроить любым способом:

• протянуть электропровод от ближайшего столба или от дома, а внутри кабинки повесить лампочку;
• установить аккумуляторный светильник;
• сделать в туалете окно, а рядом поставить садовый фонарь;
• сделать крышу из прозрачного материала.

Домик

Домик — любопытная форма дачного туалета, допускающая самые разнообразные дизайнерские изыски.В сравнении со всеми остальными вышеперечисленными формами домик представляется самым теплым и комфортным вариантом. К тому же он отличается повышенной прочностью, а затраты земли и материалов такие же, как при постройке менее теплого и комфортного скворечника.

6 чертежей дачного туалета типа «Домик»

Встречаются и такие чертежи. По этой схеме удалось собрать туалет всего за 7500 рублей. Как? Смотрите ход постройки и результат здесь

Также дачный туалет в зависимости от площади, им занимаемой, и особенностей постройки, может быть как одноместным, так и двухместным.

Пример двухместного туалета

Пристроенные к гаражу либо любому-другому зданию — более сложные туалетные конструкции, не столь часто востребованные дачниками.

Материалы для постройки кабинки туалета

Как сделать туалет «на века», но при этом не разориться на стройматериалах? Для начала проведите ревизию придомовой территории. Возможно, после строительных работ, у вас остался лист профнастила или куски необрезной доски. Все это вам понадобится для того, чтобы построить туалет на даче своими руками. Ну а чертежами и советами мы вас снабдим.

По виду используемых материалов все кабинки могут быть разбиты на три группы:

Туалет с металлическим каркасом:

• Вертикальные стойки: профильная труба сечением не менее 40 х 40 х 4, или уголок от 63 х 63 х 5 и больше.
• Поперечные ребра жесткости: уголок 50 х 50 х 5.
• Обшивка стен: профнастил.
• Пол туалета и стульчак: доска обрезная, толщиной 40 мм, предпочтительно лиственница.
• Обрешетка крыши: доски обрезные, толщиной 10-15 мм.
• Крыша: профнастил ПС-10, металлочерепица.

Туалет с деревянным каркасом:

• Верхняя и нижняя обвязка: брус 100 х 100, 150 х 150.
• Стойки: брус 50 х 70, 50 х 100.
• Обшивка стен: доска обрезная, толщиной 10-25 мм. Если не хотите через год любоваться на щели в стенах, обшивайте каркас планкеном.
• Пол и стульчак: доска струганная, толщиной 30-40 мм.
• Стропила для крыши: брус 50 х 100.
• Обрешетка для мягкой кровли: доска необрезная 10-25 мм, плиты OSB или влагостойкой фанеры.
• Крыша: битумная черепица, профнастил, металлочерепица.

Кирпичный туалет:

• Стены: кирпич. Если делать кладку в полкирпича, то на 1 м2 стен (с учетом швов) потребуется 51 кирпич. На небольшой туалет с габаритами 1,5 х 1,5 х 2,0 м будет нужно около 230 штук кирпича. Дорого? Можете сделать стены из пеноблока. Хоть этот материал и требует дополнительной декоративной отделки, но он теплее, дешевле и кладется куда быстрее.
• Пол и стульчак: доска обрезная, толщиной 40 мм.
• Крыша: любой кровельный материал – от шифера до мягкой кровли.
• Обрешетка и стропильная система крыши: брус 50 х 100, доска необрезная, лист OSB (для мягкой кровли).

В списки не вошли: бетон, опалубка, трубы и оголовок для вытяжки, дверное полотно, фурнитура, петли, окна, гидроизоляция между фундаментом и стенами.

Рекомендуем, перед тем как начать пилить доски, сделать простой чертеж дачного туалета. Так вы не только ускорите процесс постройки, но и существенно уменьшите количество отходов.

Как сделать своими руками на даче туалет с выгребной ямой

Существует огромное разнообразие видов туалетов, которые объединены одним общим функционалом. Материал, форма, размеры и дополнительные пристройки зависят только от индивидуального предпочтения хозяев.

Фотопримеры строительства своими руками традиционных уличных туалетов

На дачном участке наиболее популярны следующие варианты туалетов.

Иллюстрация	Название
ФОТО: dominafiesta.com	Скворечник, крышу чаще всего делают односкатной
ФОТО: stroyremo.ru	Избушка – один из самых сложных проектов
ФОТО: mojdominfo.ru	Шалаш с двускатной крышей
ФОТО: zen.yandex.ru	Домик – допускает разнообразие дизайнерских идей
ФОТО: zen.yandex.ru	Двухместный или, как вариант, со второй стороны часто делают небольшой сарай
ФОТО: 1000000diy.ru	Дачный туалет можно дополнительно оборудовать душем

Можно купить готовую конструкцию, но гораздо интереснее сделать клозет на даче самостоятельно. Работа совершенно несложная и выполнить её смогут даже непрофессионалы.

Необычные фото туалетов на даче, построенных своими руками

Настоящие мастера никогда не ограничатся обыкновенной постройкой, а непременно придумают даже для обычного туалета что-то неординарное. Мы собрали в нашей фотогалерее несколько удивительных работ.

Статья по теме:

Как высчитать объем выгребной ямы?

Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.

Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м3. Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.

Схема уличного туалета

Наиболее распространенным вариантом дачного или садового туалета является прямоугольная постройка. Ее еще называют «скворечник» так как в варианте с односкатной крышей она очень его напоминает.

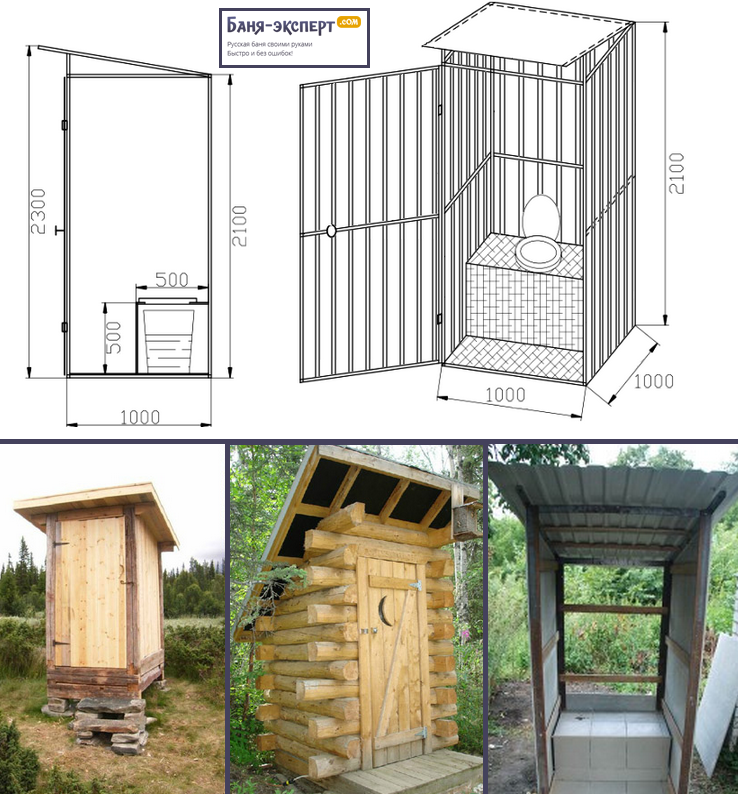

Проект дачного туалета из дерева типа «Скворечник»

На чертеже туалета, представленном на фото выше, для отделки использовалась доска толщиной 40 мм. Сооружение получается совсем недорогим. Двери можно сделать из тех-же досок, скрепленных планками вверху, внизу и наискосок. Петли можно поставить наружные — амбарные, оформив строение в нарочито грубом стиле.

Образцы дачных туалетов: чертежи одинаковые, исполнение разное

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится во вполне привлекательное небольшое здание. Например, можно сделать из этой постройки маленькую мельницу.

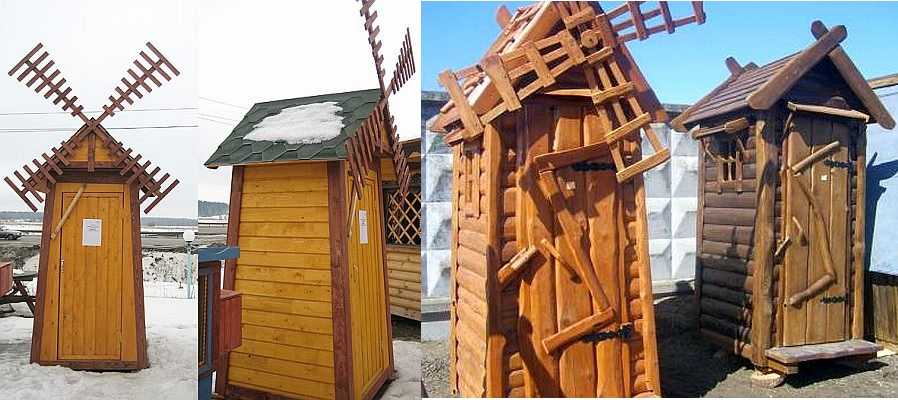

Дачный туалет-мельница — немного фантазии и неприглядная постройка становится украшением участка

Тот же скворечник, но из сруба — уже совсем другой вид. Особенно гармонично все будет смотреться, если здание на участке выстроено (или будет выстроено) тоже из бревна.

Даже самый простой туалет из бревна смотрится почти как экзотика

Для регионов, где древесина — роскошь, и расходовать ее на постройку туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВЛ. На них снаружи можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить профнастилом.

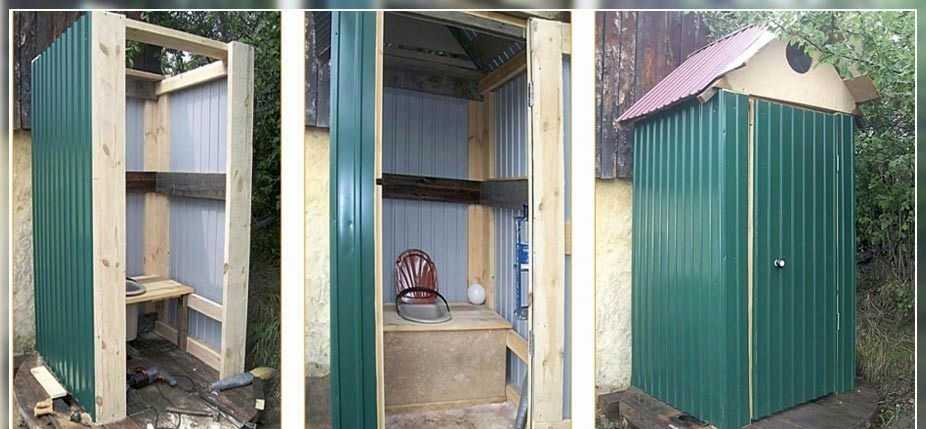

Туалет на даче своими руками строят из любого материала. Этот — из профнастила

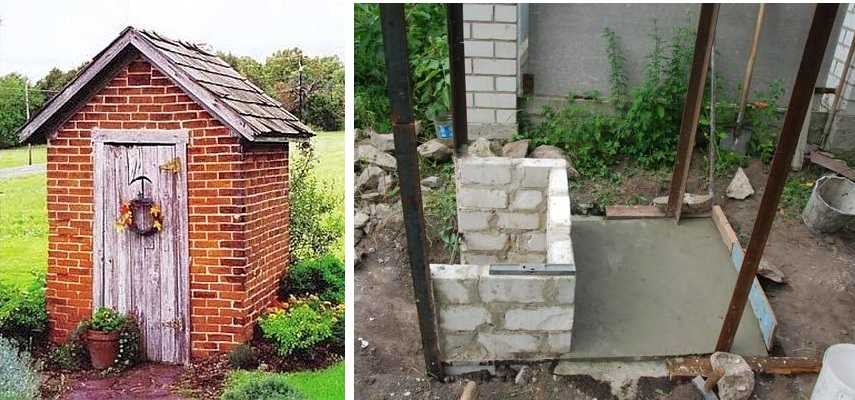

Это тот тип туалета, Который несложно построить из кирпича. Делают их обычно в полкирпича. Никаких сложностей даже для неопытного каменщика нет. Кладка со смещением, раствор — цементно-песчаный.

По тому же проекту и чертежу можно построить туалет из кирпича

Варианты выгребных ям

По конструкции

•  Герметичная.  Ее дно делается монолитным – плита или заливка бетона. Такие накопители требуют регулярной очистки.
•  С дренажом.  После обустройства ямы на ее дно укладывается песок (крупнозернистый), а сверху мелкая щебенка или речная галька. Получается своеобразный фильтр, который задерживает твердые фракции и пропускает жидкость. Если на участке обустроен колодец, то такой вариант туалета не рекомендуется. Причина понятна.

По материалу

Выбор небольшой – бетонирование стенок или кирпичная кладка. Установка железного резервуара нецелесообразна, так как металл довольно быстро разрушается. Если оставить стенки накопителя земляные, то все жидкие нечистоты будут уходить в грунт, причем в разные стороны. Но и это не все. Подземные воды начнут поступать в яму, и пользоваться туалетом станет невозможно.

Что учесть:

 Во-первых  Во-вторых  В-третьих

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, — туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Как правильно построить деревянный туалет на даче своими руками

Самым простым, классическим типом деревянного туалета для дачи, сделанного своими руками, является туалетная кабинка «Скворечник». Она представляет собой невысокое строение со скошенной односкатной крышей, дверью и вентиляционным окошком. Такая постройка проста в исполнении и довольно экономична. Кроме этого, такой уличный клозет при необходимости можно легко перенести на новое место.

Технические характеристики традиционного уличного туалета «Скворечник»:

• передняя стенка (высота) – 2,3 м;
• задняя стенка (высота) – 2,0 м;
• ширина передней и задней стенок – от 1,0 м;
• основание кабинки – 1,0 на 1,0 м (стандартно, но можно больше);
• величина угла ската кровли – 25-35 градусов.

Для строительства деревянной кабинки «Скворечник» могут понадобиться следующие материалы:

• деревянный брус;
• обрезная доска;
• деревянная вагонка;
• ДСП, ОСП листы или фанера;
• дощатый щит;
• шифер (классический или пластиковый);
• рубероид;
• стальной металлопрофиль.

При постройке туалета на даче своими руками нужно соблюдать такие правила:

1. Создавая чертеж будущей кабинки, необходимо учитывать размеры внутреннего помещения, чтобы пользоваться туалетом было удобно и безопасно.
2. Высота туалетного домика должна быть не менее 2,0 м. Низкий дверной проем неудобен, так как перед входом внутрь каждый раз нужно будет обязательно наклониться.
3. При постройке кабинки типа «Скворечник» передняя часть кровли выше задней. Это необходимо для того, чтобы сток дождевой или талой воды происходил за строением.
4. Если электрическое освещение внутри туалетного домика не планируется, то нужно позаботиться о естественном освещении кабинки через небольшое окно в верхней части строения или в двери.
5. Для вентиляции туалета следует предусмотреть открытое окошко или вытяжную трубу. Это важный момент, о котором не стоит забывать.
6. Для того чтобы летом в туалетной кабинке не было слишком душно, ее лучше строить на самом тенистом участке.
7. При выборе места для туалетного домика на даче следует избегать соседства с колодцами, скважинами, природными и искусственными водоемами.

Процесс постройки уличного туалета «Скворечник» с выгребной ямой:

1. Для начала нужно выкопать яму объемом 2,0-2,5 м³. Яма должна выходить из периметра туалетной кабинки (см. чертеж «Скворечника» выше). Нижний уровень котлована лучше делать с небольшим уклоном в сторону выгреба. Для герметизации биологических отходов дно и стенки котлована выложить кирпичом, шлакоблоком, бетонным саркофагом.
2. Из деревянного бруса (толщиной не менее 10,0 см) собрать основание под туалетную кабинку. Для этой цели можно использовать бетонные блоки, бордюр или шлакоблоки – это увеличит срок использования надстройки туалета. Часть ямы, предназначенной для осуществления выгреба, закрыть деревянным настилом (щитом). Его крышку нужно обработать битумом и накрыть рубероидом для защиты от проникновения влаги внутрь котлована.
3. Вторая часть ямы предназначена для расположения над ней деревянного домика. Каркас кабинки «Скворечник» собрать по схеме.
4. Затем его можно обшить обрезной доской, вагонкой, деревянными щитами или любым другим отделочным материалом. Внутри кабинки смонтировать стульчак с отверстием нужной формы и размера.
5. Крышу туалета покрыть любым кровельным материалом, в передней части установить дверь, вырезать вентиляционное окошко. Готовую деревянную кабинку установить на фундамент с ямой и зафиксировать ее со всех сторон. Вплотную к задней стенке туалетного домика, в деревянном настиле, вырезать отверстие под пластиковую вентиляционную трубу (диаметр 10,0 см). Вставить ее в это отверстие и закрепить к стенке туалета хомутами. Нижний конец трубы заглубить на 20,0 см в яму, а верхний конец должен быть не менее 70,0 см от уровня настила (надеть защитный колпак).

После того как конструкция туалета будет смонтирована, все деревянные поверхности кабинки нужно обязательно обработать пропиткой, покрыть морилкой, лаком или масляной краской. Такая обработка замедлит процесс старения древесины и придаст постройке красивый эстетичный вид. Соблюдая особую технологию, дачный деревянный туалет можно обложить кафелем изнутри.

По такому же принципу на дачном участке можно построить и установить своими руками деревянные туалетные кабинки другой конструкции.
