Изготовление твердотопливных котлов своими руками

Как быстро рассчитать производительность обогревателя?

Чтобы повысить температуру в топке, крышку нужно хорошо теплоизолировать.

Профессионалы, выполняя расчет мощности твердотопливного котла отопления, руководствуются строительными нормами о строительной климатологии от 1999 года, где приведены все необходимые величины и формулы. Для людей, не имеющих профильного образования, предлагается упрощенный вариант расчета мощности котла. Он проводится по формуле:

W = q * S, где

W – искомая величина, то есть производительность нагревательного элемента;

q – удельный коэффициент мощности, для каждого региона страны он разный. Его величину можно найти в вышеуказанном нормативном документе;

S – площадь помещения, нуждающегося в обогреве.

Сегодня специалисты несколько подкорректировали форму и тем, кто желает получить эффективные твердотопливные котлы отопления своими руками, полученную в результате расчетов величину увеличить процентов на 15, а лучше 20. В случае с использованием двухконтурного обогревательного прибора также делается поправка мощности на приготовление горячей воды.

Шахтный котел длительного горения

Водоснабжение и Отопление

При установке твердотопливного котла важно учитывать 3 параметра: количество выдаваемого тепла, стоимость и продолжительность горения. Результаты связаны между собой: чем выше мощность, длительность работы, тем будет больше стоить устройство

Можно значительно понизить затраты, если сделать все собственноручно. Шахтный котел длительного горения своими руками выполнить реально, если есть чертежи и небольшая сноровка в подобных делах.

Увеличение продолжительности горения твердого топлива

Каждый домовладелец желал бы установить котел, который не потребует подбрасывания дров каждые 6 часов. Некоторые теплогенераторы держат тепло до недели. Но увеличение длительности не всегда рационально, ведь понижается КПД установки. Причины в следующем:

1. КПД дровяных котлов составляет около 70%. Если заменить процесс тлением, увеличив тем самым продолжительность процесса, КПД уменьшится примерно до 40%, примерно как у простой печки.
2. Дрова, которые тлеют, выделяют мало тепла. Потому дом нагреваться будет значительно дольше.
3. Не получится сжечь сырые дрова, если котел использует только режим тления.

Котлы, работающие с одной подачей дров на протяжении 8 и выше часов, бывают следующих видов:

• классические, где подача воздуха осуществляется принудительно;
• с верхним горением. Подобные установки можно сделать самостоятельно, если имеется подходящий инструмент и опыт работы со сваркой.

Можно найти схемы котлов, работающих на опилках, но подобные установки сложно изготовить самостоятельно, плюс, они очень большие.

Изготовление котла продолжительного горения

» alt=»»>

Чтобы собственноручно сделать установку, потребуется сталь Ст 20. Выполненная из нее установке прослужит не менее 15 лет. При большем количестве углерода в стали, материал может прикаливаться от высоких температур, потому для изготовления он не подходит. Если есть возможность, купить можно жаропрочную сталь, легированную молибденом или хромом. Из таблицы можно узнать, какие размеры заготовок потребуются для изготовления устройства.

Размеры заготовок

Чтобы разрезать материал, лучше обратиться в мастерскую, где имеются гильотинные ножницы. В частях не будет заусенцев, будет сэкономлено много времени. Также будут нужны следующие детали:

1. Равнополочный уголок 50х4 мм. Нужен будет, чтобы изготовить колосники.
2. 2 трубы: DN50 и DN Первая для теплообменника и патрубков, к которым будут подключаться системы отопления. Вторая – для дымохода.
3. Труба 60х40 мм для канала воздуховода.
4. Стальная полоска 20х3 мм.
5. Утеплитель из базальта.
6. Ручки.
7. Асбестовый картон и шнур.

Также понадобятся инструменты для сварки металла, резки и некоторые другие, имеющиеся в каждом жилище.

Вентилятор и блок управления

В шахтном котле будет использован блок управления, вентилятора, температурного датчика. Стоит найти польские изделия, которые очень похожи на китайские, но значительно отличаются по качеству сборки, сроку службы. Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Отопительный агрегат

Первым делом для изготовления шахтного котла следует собрать корпус топливника. Делается он из металлических частей, толщина которых 4 мм. Их требуется прихватить сваркой. Начать стоит с нижней части, где будут крепиться боковые части, крышка свода, отверстия для дверец. Должно получиться примерно так же, как на фотографии:

Сварка стенок

Следовать нужно чертежу. Лист на днище должен быть выпущен в каждую сторону. Он же будет служить нижней частью дверец отдела для золы. В камере сваркой необходимо будет закрепить полки. В материалах были указаны уголки. Там будет ложиться колосниковая решетка

Важно после сварки проверить на герметичность каждый отсек, тщательно проварив все стыки

Сварка стенок

Далее нужно вставить водяную шубу. Материал – 3-х миллиметровый металл. Толщина у боковых стен ее должна быть 2 см, потому к топливнику приваривается стальная полоска, выпускаемая на 20 мм. К стенкам нужно прихватить листы стали – обшивку.

Стенки бака

» alt=»»>

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Пошаговая инструкция по изготовлению

Процесс создания отопительного устройства достаточно прост и проходит в несколько последовательных этапов.

Вначале изготавливается корпус конструкции:

1. Две трубы большого диаметра (50 и 45 см) вкладываются друг в друга и соединяются с помощью металлического кольца.
2. Из заранее подготовленного листа вырезается круг металла диаметром 45 см, которым заваривается дно меньшей трубы, находящейся внутри конструкции. В итоге получаем бочку диаметром 45 см, с наваренной водогрейной рубашкой-контуром в 2,5 см шириной.

3. Внизу «бочки» прорезается прямоугольное отверстие. Высота — до 10 см, ширина — около 15. Оно будет использоваться в качестве дверцы зольника. Вваривается люк, устанавливается дверь с приделанными петлями и задвижкой.

   Дверца зольника прорезается внизу

4. В верхней части контура режется прямоугольное отверстие для подачи твёрдого топлива. Размер подбирается индивидуально, главное условие — удобство загрузки дров. Вваривается люк. Устанавливается дверца, оборудованная петлями и задвижкой. Она делается двойной: между отдельными металлическими листами укладывается асбестовый слой, места прилегания уплотняются асбестовым шнуром. Благодаря таким манипуляциям снижаются теплопотери котла.

   Размер должен быть достаточен для закладки дров

5. На верхнем уровне обустраивается выпускной патрубок, выводящий отработанные газы в дымоход.

   К патрубку приваривается труба для вывода дыма

6. В двух местах (вверху и внизу) водяного контура привариваются патрубки диаметром 4–5 см, необходимые для подключения котла к дальнейшей отопительной системе. Нарезается резьба, для чего используется лерка.
7. Проверка сварочных швов, в случае надобности — устранение огрехов.

После создания металлического корпуса твердотопливного котла можно приступать к изготовлению и установке распределителя воздуха:

Воздухораспределитель может быть выполнен в виде блина с приваренными швеллерами

1. Вырезается металлический круг. Его диаметр должен быть на несколько сантиметров меньше внутреннего на котле. В центре круга режется круглое отверстие, по размерам соответствующее трубе воздухораспределителя (5–6 сантиметров).
2. В прорезанное отверстие вставляется металлическая трубка.
3. Снизу на «блин» навариваются швеллеры или уголки, расположенные в виде лопастей. При подходящей толщине лопастей, иногда используется крыльчатка от вентилятора.
4. Сверху приваривается небольшая петля. С её помощью можно поднимать и опускать распределитель. Также оборудуется заслонка, регулирующая интенсивность подачи воздуха в зону огня.

5. Монтаж воздушного распределителя к корпусу. Из металлического листа вырезается круг, диаметр которого равен внешнему корпусу. В центре режется отверстие 6–8 см. Нижняя часть воздухораспределителя вставляется в котёл, верхняя продевается сквозь проделанную дыру. После этого круг приваривается к котлу и в дальнейшем функционирует в качестве верхней крышки.

   Количество лопастей и размеры могут меняться

Это один из простейших способов изготовления твердотопливного котла. Существуют усложнённые схемы, используемые в промышленных и бытовых моделях.

Сборка отопительного агрегата

После раскроя деталей производится сборка, сварка в два этапа: собирается основание с топочным отсеком, параллельно сваривается водяная рубашка с водотрубной системой. На втором этапе — сваренные части соединяются в одно целое, фиксируются сварочными швами. Нужно делать, как минимум с двумя помощниками, вес деталей большой. Подробности операций видны на фото.

Основные стыки

Сборку деталей, водяной рубашки, водотрубной системы, топочной камеры нужно производить сварочным полуавтоматом, используя качественную проволоку. Позволит создавать ровный, качественный шов. Полуавтоматом очень удобно работать в узких, стесненных местах. Швы нужно делать двойными.

Топочный отсек

В топочном отсеке сгорает топливо, выделяющаяся тепловая энергия передается воде в окружающей рубашке. Необходимо сваривать тщательно, используя двойные швы. В самом низу топки размещают колосник. Можно приобрести готовый по размеру топки, сделать самостоятельно. Берется арматура, толщиной не менее 20-30 мм, нарезается на отрезки шлифмашиной, сваривается. В топку полученный колосник устанавливается на приваренные по периметру упоры из стального уголка.

Нижняя часть корпуса

В нижней части корпуса располагается дверца поддувала, зольник, дно, крепящиеся к нему опоры. Дверцу поддувала вырезают шлифмашиной, дрелью, навешивают в подготовленный проем корпуса на стальные петли, не забывая о закреплении по периметру уплотняющего асбестового шнура. В закрытом положении дверка удерживается защелкой, любой из доступных мастеру конструкций.

Зольник — ящик из листовой стали, который полностью вынимается через поддувало, позволяет быстро очищать от золы. Опоры нужно изготавливать из отрезков толстостенной трубы диаметром 5-7 см, длиной около 3-6 см. Приваривать нужно качественно, на равном удалении от краев дна — на них будет покоиться вес устройства (вместе с водой — не менее 250-300 кг).

Конструкция для задвижки поддувала

Задвижка поддувала, называемая шибером, может быть изготовлена самостоятельно, приобретена отдельно в готовом виде. При решении о самостоятельном изготовлении, нужно ориентироваться на размеры. Понадобиться стальной уголок, прямоугольный кусок стали, толщиной 5-8 мм. Нужно прорезать ряд вертикальных щелей с шагом в 2-3 см. Щели прорезаются в дверце поддувала. Приваренные уголки удержат пластину шибера, позволят сдвигать в горизонтальной плоскости на 3-5 см. Изменяя размеры щелей, можно будет регулировать приток кислорода в топку, интенсивность горения дров, угля.

Водотрубная система

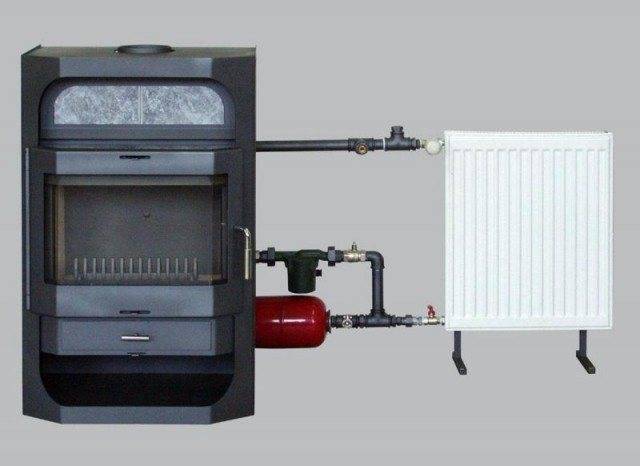

Конструктивные особенности печи с контуром

Печка с отопительным контуром обеспечивает равномерный и быстрый нагрев помещения благодаря теплоносителю (вода или другая жидкость), который находится внутри системы. Тепловая энергия, выделяемая при топке, используется для обогрева помещения и нагрева воды в системе.

Отопительное оборудование такого типа оснащается металлическим нагревательным контуром. Он представляет собой резервуар со штуцерами и подведенными к ним трубами.

Современные печи с контуром для отопления выполняются из металла или огнеупорного кирпича, с различным размещением каменки, а также с водяной емкостью.

Конструктивно печной котел представлен двумя видами:

• Котел в дымоходе. Подобное устройство отличается высокими эксплуатационными характеристиками, продолжительным сроком службы и простотой использования. Единственный недостаток конструкции – невозможность обогреть большие помещения.
• Котел в топке. Он предназначается для обогрева больших площадей, отличается доступностью и долговечностью. К недостаткам можно отнести близкий контакт с открытым огнем, что приводит к сильному перегреву и разрушению металлических элементов конструкции. Кроме того, высокая температура отопительного контура приводит к быстрому образованию сажи и снижению КПД устройства.

Твердотопливный котел сверхдлительного горения своими руками

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

твердотопливный котел сверхдлительного горения своими руками

Процесс изготовления котла своими руками.

Первым делом надо подготовить все необходимые заготовки:

1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
3. 4-миллиметровые листы конструкционной стали для корпуса.
4. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
5. Труба Ду150 (патрубок для присоединения дымохода).
6. Труба прямоугольная 60х40 (воздухозаборник).
7. Стальная полоса 20х3 мм.
8. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
9. Асбестовый шнур для герметизации проемов.
10. Ручки для дверок заводского изготовления.

Техника безопасности

Гарантировать долговечность, надежность и отсутствие угрозы возникновения пожаров при эксплуатации отопительной системы может неукоснительное соблюдение всех норм и правил по технике безопасности.

Соблюдение всех норм гарантирует безопасность.

Правила эксплуатации котла:

• горючие и легковоспламеняющиеся материалы не могут находиться рядом с устройством;
• вентиляция должна быть исправна;
• нельзя допускать перегрева воды в системе или ее полного испарения через расширительный бачок.

Лучший вариант – монтаж агрегата в отдельном строении. Дрова, уголь и торф, применяемые в качестве топлива, будут загрязнять пространство рядом с котлом, что недопустимо в жилом доме. А возможная утечка продуктов горения не приведет к опасным последствиям.

При мощности отопительной системы, не превышающей 35 кВт, допустима ее установка в пределах отапливаемой площади. Но в этом случае устройство желательно отгородить небольшой кирпичной стеной.

Как избежать проблем при строительстве и эксплуатации

Оборудование устанавливают только на бетонное основание. Стальной прокат не выдерживает вес и котел проседает. Это приводит к потере плотности соединений и повреждению труб.

Использовать самодельную дверь для топки и зольника не рекомендуют. Малейшие неровности снижают эффективность сжигания дров.

Кроме того, возможно выпадение углей через щели с последующим возгоранием. При самостоятельном изготовлении дверцы ее делают строго под отверстие, обеспечивают заслонками и теплоизоляцией между слоями.

Если котел с теплообменником используют в локальной отопительной сети, циркуляционный насос устанавливают на обратку. Так устройство работает в щадящем режиме на протяжении 6 или более лет. Для решения проблемы низкотемпературной коррозии на байпасе (перемычке) устанавливают трехходовой термостатический клапан и настраивают на 55 градусов.

Стойкий запах креозота и задымление в котельной говорят о низком качестве топлива. Дешевые деревянные шпалы не подходят для обогрева и образуют зольно-угольные остатки на стенках менее, чем за сутки горения. Чтобы исключить теплопотери через дымоход, последний оборудуют заслонкой. Она предотвращает выход нагретого воздуха, снижает скорость сжигания топлива.

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

• пиролизные котлы Холмова (ПК);
• обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Создание котла с верхним горением

Пиролизные аппараты не только имеют большой КПД, но и нетребовательны к виду топлива, применяемого в них.

Необходимые инструменты

Для изготовления котла верхнего горения потребуются подробные чертежи и схемы. Это сложная конструкция. Для ее создания необходимы опыт и навык.

Инструменты:

• сварочный аппарат;
• шлифовальная машинка;
• инструменты для работы с металлом.

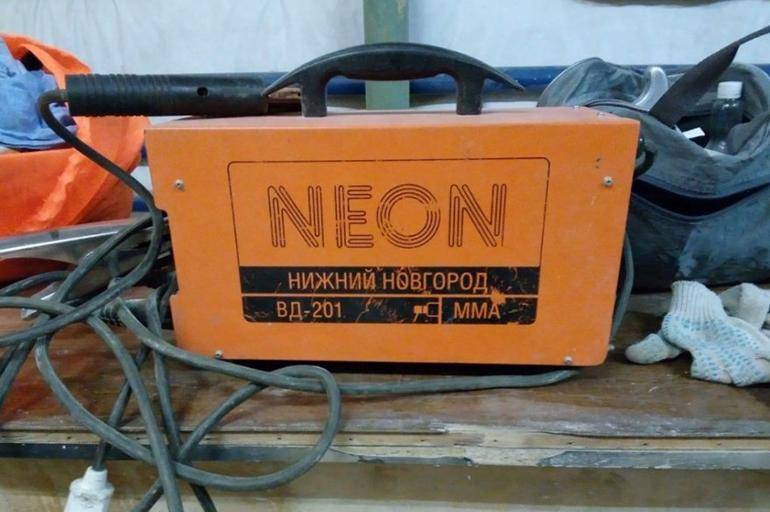

Для изготовления котла нужен сварочный аппарат.

В мастерской должны быть в наличии лобзики, шлифовальный круг большого диаметра и плоскогубцы.

Расходный материал

Сборка устройства осуществляется из листового железа и труб разного диаметра.

Материалы:

• труба длиной 130 см и диаметром 50 мм;
• труба длиной 150 см и диаметром 45 мм;
• 2 металлических кольца диаметром 50 см и шириной 25 мм;
• труба длиной 120 см и диаметром 60 мм;
• металлические ручки и задвижки;
• уголки;
• листы железа;
• асбестовый шнур и полотно.

Сборка устройства осуществляется из труб разного диаметра.

Если нет труб нужного диаметра, то их можно сделать из листового железа самостоятельно или обратиться в компанию, занимающуюся прокатом.

Изготовление котла

Практически весь процесс создания конструкции – это сварочные работы. В первую очередь собирают корпус отопительной системы, затем – ее отдельные части.

Порядок сборки устройства:

1. 2 трубы диаметром 150 и 130 см вложить одну в другую и сварить при помощи кольца, сделанного из металлического уголка.
2. Из листа железа вырезать круг диаметром 45 см. Приварить его к днищу конструкции.
3. В нижней части вырезать отверстие для зольника. Установить дверцу и уплотнить асбестовым шнуром. Аналогичную операцию произвести в верхней части котла для создания окна под загрузку топлива.
4. Сверху вырезать отверстие под патрубок и приварить трубу.
5. Внизу и сверху конструкции приварить патрубки для воды диаметром 40-45 мм. На них нарезать резьбу.
6. Вырезанный из железа круг приварить к трубе диаметром 6 см, а с нижней его стороны закрепить уголки.
7. Установить воздушный распределитель в корпус котла. Надеть на него сверху металлический круг диаметром 50 см с отверстием для трубы посередине и приварить.

После испытания устройства его можно монтировать и подключать к дымоходу.

Сборка котла по готовому проекту

Проще всего будет построить своими руками твердотопливный котел из кирпича. Его конструкция популярна и не требует сложных расчетов. Использовать такой котел можно сразу в нескольких целях, поэтому устанавливают их преимущественно на кухнях. Примечательно, что самостоятельно собрать такой агрегат смогут даже новички.

В процессе работы понадобится болгарка, сварочный аппарат с электродами, листовая сталь, кирпич, материалы для печного раствора, трубы и металлические уголки. Тем, кто никогда не держал в руках сварку, лучше всего выполнить резку деталей по чертежу котла на твердом топливе, а сварочные работы перепоручить профессионалу

Это важно, так как качество швов напрямую влияет на долговечность котла.

Положительный момент самостоятельного сооружения отопительного оборудования состоит в том, что можно подобрать размер твердотопливного котла и топки, а также рассчитать его мощность под конкретные нужды. Кроме того, в нем можно предусмотреть варочную поверхность или кирпичный свод, чтобы тепло аккумулировалось в процессе горения дров, а затем перераспределялось в систему отопления.

Теплообменник чаще всего делают прямоугольным, используя для этого прямоугольный профиль и трубы сечением 40-50 мм. Благодаря профилям облегчается стыковка труб, а швы получаются более прочными.

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

• низкая стоимость топлива;
• автономность;
• возможность обогрева больших площадей при минимальных расходах;
• легкость монтажа и эксплуатации;
• безопасность;

• возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны тления и теплообразования;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Принцип работы

По сути, традиционный твердотопливный котел работает как обычная печка. Здесь также есть топка, в которой горят дрова (уголь, пеллеты и другие виды твердого топлива). Выделяемая энергия нагревает теплоноситель, расположенный в емкости над камерой сгорания.

Нагрев теплоносителя в этой конструкции производится и от внутреннего блина, и от дымохода, который пронизывает насквозь емкость с водой. При этом корпус котла также нагревается, что создает аккумулирующий эффект, сдерживающий быстрое остывание при выключении агрегата.

Нагретый теплоноситель поднимается вверх и выходит через верхний патрубок в подающий контур системы отопления. Охлажденный теплоноситель поступает в котел через нижний патрубок, соединенный с обратным контуром.
