Как правильно топить котел углем — правила эксплуатации

Лучшие твердотопливные котлы с автоматической подачей горючего

Рассматривая к покупке твердотопливный котел для отопления частного дома, какой лучше выбрать?

Ассортимент котлов и бункеров позволяет оборудовать котельные под запросы.

Metal-Fach SMART Auto ECO 20

КПД – 90%. Дистанционное управление с автоматической группой безопасности. Топится сортированным углем и дровами. Резерв хранилища – 5 дней. Мощность составляет 6-20 кВт.

Galmet Duo 17

КПД – 86%. Дистанционное управление с защитой от перегрева, ручной программатор. Топится углем, брикетами и дровами. Резерв хранилища – 12 дней. Мощность – 3-17 кВт.

Galmet Duo 17 имеет КПД 86%.

Zota Pellet 100A

КПД – 90%. Дистанционное и ручное управление. Опции – автоматические розжиг, удаление золы, очистка теплообменника. Топится пеллетами, дровами. Резерв бункера – 10 дней. Мощность – 5-100 кВт. Агрегат подключают к комнатному термостату.

Zota Optima 20

КПД – 85%. GSM-управление. Опции – погодозависимая автоматика. Топится любым горючим в ручном режиме. Резерв одной загрузки – 1-2 дня. Мощность – 5-20 кВт. Предусмотрено подключение ТЭН.

ACV Tkan 100

КПД – 85%. Система датчиков, ручное управление. Опции – автоматические розжиг, удаление золы, очистка теплообменника, контроль перегрева. Топится любым горючим. Резерв бункера – до 7 дней. Мощность – 5-100 кВт.

ACV Tkan 100 – модель с автоматическим розжигом.

Wattek Pyrotek 36

КПД – 90%, мощность – 5-36 кВт (пиролизный). Система датчиков, автоматическое управление. Топится дровами, брикетами. Резерв хранилища – 1-3 дня. Предусмотрено подключение бойлера, теплоаккумулятора.

Pereko KSP Duo 18

КПД – 95%. Система датчиков, электронное управление с группой безопасности. Топится экогорошком, пеллетами, штыбом, бурым углем. Есть камера для сжигания древесины. Резерв хранилища – до 2 дней. Мощность – 5-18 кВт. Предусмотрено подключение только отопительного оборудования.

Heiztechnik Q Eko Lux 15

КПД – 88%. Система датчиков. Опции – удаленное управление, автоочистка горелки. Топится углем, пеллетами. Резерв одной загрузки – 2-4 дня. Мощность – 5-15 кВт. Предусмотрено подключение дополнительного оборудования.

Лучшие производители

Твердотопливные котлы широко представлены на рынке. Среди признанных брендов как зарубежные, так и российские компании.

Теплодар

Российская компания с 1997 года конструирует и производит отопительное оборудование, запатентовав 50 уникальных разработок. Выпуск продукции осуществляется на трёх производственных участках общей площадью свыше 20 тыс. кв. метров.

Ежегодное обновление технологического парка современными станками мировых брендов Safan и Trupf обеспечивает высокое качество. Активно применяется автоматизированная сборка под постоянным контролем ОТК.

Zota

Несмотря на то, что торговая марка зарегистрирована в 2007 году изделия компании известны еще с 90-х гг. прошлого столетия. Выпускаемое оборудование разрабатывается с учётом климатических условий стран, где не всегда можно проводить регулярное обслуживание.

Наряду с отопительным оборудованием предприятие также производит приборы и приспособления, в т.ч. системы автоматизации, ТЭНы.

Kiturami

История южнокорейской компании как производителя отопительного оборудования начинается с 1962 года. В настоящее время это крупнейший производитель со своим исследовательским центром. Всего зарегистрировано более 650 патентов.

Фирменные изделия не только отапливают помещения, но и обеспечивают снабжение горячей водой. В производстве применяются самые высокотехнологичные оборудование и материалы, увеличивающие срок службы и повышающие надёжность товаров.

Stropuva

Литовская компания начала работу в 2000 году с регистрации патента способа сжигания «сверху-вниз», обеспечивающая длительное время сгорания для одной загрузки, высокий КПД и удобство в работе. С 2012 года выпуск продукции также осуществляется в России на совместном предприятии «Стропува Байкал Сервис».

Наряду с реализацией продукции также обеспечивается комплекс мероприятий от сервисного обслуживания до монтажных и пуско-наладочных работ.

Буржуй-К

Зарегистрированный бренд завода «ТеплоГарант», одного из ведущих производителей отопительного оборудования с 2006 года. Свыше 50 специалистов работают в двух производственных цехах, оборудованных необходимыми станками и подъёмными устройствами. Ежемесячный выпуск товаров насчитывает не менее 200 изделий.

Как работает

Оборудование представляет собой простое, двухкамерное устройство. В верхнюю камеру по мере необходимости закидывается другое топливо. Дно её сетчатое, поэтому со временем сгорания остатки и продукты сжигания под действием гравитации попадают в нижнюю камеру. При заполнении которой требуется их оттуда удалять. Решетка, находящаяся между камерами, обычно изготавливается из прочных, тугоплавких металлов. Чаще всего это чугун.

Схема закладки

Для автоматизации процесса может быть установлен ряд приборов, которые бы контролировали тягу и работу печи. При отсутствии систем автоматической регуляции функционирование осуществляется за счет естественной разницы давлений между наружной и внутренней средой. Котел с добавлением системы длительного горения и автоматики значительно проще в уходе, но занимают большие площади. Стоимость такого оборудования также значительно выше.

В автоматику включается датчик давления и система подачи воздуха. За счет контроля подачи кислорода в топку возможно проводить регулировку скорости горения. Чем больше свободных газов в котле, тем выше скорость горения топливных элементов. Снижение доступа приводит к уменьшению теплоотдачи котлом. Однако, увеличивается длительность горения.

Температурный показатель регулируется системой датчиков. При желании можно задавать режимы функционирования котла. При задании определенной температуры, которая была установлена на контролирующем дисплее срабатываем датчик, и посылает сигнал на электронику для отключения вентилятора.

После чего существенно снижается доступ к воздуху и скорость горения. И наоборот, при падении температуры в топке активируется вентиляционная система и уголь начинает разгораться. Учитывая данные особенности функционирования котла, можно вывести правила эксплуатации и внесения топлива.

Схема отопления

Улучшение процесса горения

Интенсивность сгорания топлива в печке регулируется объемом воздуха, поступающего в топливный отсек. Правильно регулировать воздухообмен в топливнике можно при помощи поддувала и вьюшки.

Определить интенсивность горения можно по цвету пламени. Избыток воздуха приводит к белому пламени и гулу печи, а его недостаток – к красному пламени и черному дыму.

Нормальный режим горения – оранжевое или золотистое пламя с прозрачным дымом.

Для улучшения процесса горения топлива необходимо регулировать вьюшку дымохода. Недостаточное открытие вьюшки приводит к проникновению угарного газа в помещение, излишнее – к теплопотерям и плохому прогреву отопительного оборудования.

Выбор оптимального режима горения осуществляется с учетом эксплуатационных характеристик печи или котла, а также типа топлива.

Как экономить уголь

Вопрос экономии угля актуален для всех. Даже если считать в среднем 3 тонны на зиму для отопления небольшого дома, это получается 10500 рублей из расчета 3500 рублей тонна.

1. Это качественная изоляция дома, о чем нужно позаботиться еще до начала зимы. Заделать все щели, окна, чердачный этаж нужно пересыпать камкой, угольным шлаком или другими изоляционными материалами, чтобы тепло не терялось через антресоль.
2. Водяное отопление с трудами, проложенными по всему дому + «груба» (теплая стена). Большая отдающая поверхность априори экономит расход энергии. Если пустить одну трубу по стене, то получится двойной эффект – теплоотдача и от труб и от стены, которая будет постоянно нагреваться.
3. Можно использовать повторно остатки горения. Если просеять после сгорания золу, то треть из это будет непрогоревший уголь, который можно заново пускать в печь. Просеивайте на крупном сито золу и пепел, а крупные фрагменты оставляйте.
4. Обязательно используйте задвижки для регулировки тяги. Если такой задвижки нет, топливо прогорает очень быстро (тяга большая) и в доме также быстро становится жарко, а потом все также моментально остывает. При отсутствии задвижки расход топлива увеличивается как минимум вдвое.

Конечно, немаловажным является то, какая именно будет зима – теплая или холодная, но в целом, вы можете оптимизировать расход угля и добиться отличных показателей тепла в доме.

Виды угля

Качество угля напрямую зависит от его возраста и соотношения углерода к негорючим примесям. Эти два компонента влияют на растительный камень, обеспечивая время горения и образования золы после сжигания. Содержание этих двух примесей в разных видах угля будет отличаться.

Все виды камня имеют различный показатель содержания влаги, например, у бурового угля 50% влажности и удельная теплота 3 ккал/кг. У антрацита влажность не более 7%, он имеет самую высокую теплоотдачу до 9 тыс. ккал/кг. Топка каменным углём будет иметь теплоотдачу немного ниже от 5,5 ккал/кг до 7 ккал/кг.

Последнее время завоевал популярность твердотопливный уголь в брикетах, по своим ценовым качествам не уступая каменному углю, он имеет некоторые преимущества. После сгорания брикетного материала практически не остаётся шлаков что, несомненно, является плюсом.

Влажный твердотопливный материал при горении начинает выделять пар. От этого образуется конденсат, оседающий внутри дымоходов. Образовавшаяся сажа от топления оседает на стенках дымохода, смешиваясь с конденсатом, образуется новое вещество кокс. Он забивает и сужает отверстие для дыма, это приводит к плохому горению и отдаче тепла.

Выбор редакции

Предполагаете топить дровами или твердотопливный котел – лишь запасной вариант на случай ядерной зимы? Советуем присмотреться к чугунному агрегату Viadrus Hercules U22D 4 за 54 тыс. руб. Тяжелый, но после установки он вас не разочарует! Нужен настоящий угольный твердотопливник, простой и неприхотливый? Как насчет Bosch Solid 2000 B SFU 20 за 60 тыс. руб.? Хорошо держит тепло и не требует постоянного подкладывания топлива в топку. Если же необходим действительно универсальный агрегат, который выдаст необходимые киловатты на любом топливе, то стоит поднакопить на Kiturami KF-35 за 108 тыс. руб. Этот стальной зверь отличается завидным КПД, а наличие корейской автоматики позволит вам тратить меньше усилий на его обслуживание.

Уголь и расход угля на отопление

Конечно же, немаловажным вопросом является проблема, которая затрагивает всех, кто уже установил отопление на угле – какой уголь лучше для отопления? Многие специалисты говорят, что наиболее приемлемым видом угля выступает антрацит – каменный или бурый уголь. Такие виды угля для отопления можно приобрести практически везде и в любом количестве. Можно купить уголь для отопления в мешках, а также заказать даже несколько тонн с доставкой к месту хранения.

Для удобства транспортировки уголь часто перевозят в мешках

Какой бывает уголь для отопления?

Заметим, что в понятие «каменный уголь» входит несколько видов ископаемых:

• Бурый уголь: обладает наиболее низком температурой сгорания, и сейчас не используется для отопления, так как неэффективен.
• Каменный уголь, марка Д: для того чтобы осуществлять угольное отопление дома, подходит идеально, так как он длиннопламенный.
• Уголь ДПК: очень часто такой вид угля называют длиннопламенным «орехом» и «кулаком». Обычно используется для обогрева небольших котельных частных домов.
• Уголь ТПКО: тощий уголь, обычно применяется для частных целей.
• Антрацит: идеально подойдет для мощных котлов.

Бурый уголь

Антрацит

Также используется и прессованный уголь для отопления.

Несомненно, все специалисты скажут, что самым лучшим вариантом будет антрацит. Но почему? А все из-за его свойств, так как именно этот вид угля является очень твердым и имеет отличную теплоотдачу при сгорании. Он обладает стеклянным блеском и ярким черным цветом. Содержание углерода в данном угле – практически 90%, а примесей – лишь незначительное количество. При сгорании антрацит почти не выделяет ни запаха, ни дыма. Также он не воспламеняется.

Расход угля

Что касается расхода угля, то здесь используется схема подсчитывания количества дров на один отопительный сезон, так как уголь – такое же твердое топливо. Такой расчет расхода угля для отопления является самым точным и простым. Итак, наиболее простая единица измерения в быту – это ведро. В среднем, наполненное углем ведро весит около 18-ти килограмм. Если верить тем, кто постоянно пользуется отоплением на твердом топливе, то исходя из их показаний на угольное отопление дома в 200 кв.м расход составляет:

• Сентябрь-октябрь – 1 ведро в сутки (18 кг);
• Ноябрь-февраль – 10 ведер в сутки (180 кг);
• Март-апрель – 1-2 ведра в сутки (22-24 кг).

Теперь мы рассчитаем общий расход угля на отопление дома в ведрах:

60+120+400=580

Но если вам не нравится такой простой метод для определения расхода угля на отопление, то можно использовать более «научный» способ, используя нормы расхода угля на отопление. Чтобы получить 1 кВт энергии, потребуется около 0,2 кг угля. В среднем за один отопительный сезон потребляется примерно 50 000 кВт энергии. Так, умножаем 0,2 кг на 50 000. Мы получаем результат, сходный с предыдущим, — 10 000 кг (10 тонн).

Характеристики разных марок угля

Но стоит заметить, что при покупке угля обязательно учитывайте и его сорт, так как каждый вид угля обладает разным уровнем энергоотдачи.

Как топить котел длительного горения углем?

Подобные установки используются не так часто, но все же считаются более альтернативными вариантами в применении. Стоит отметить, что работа этого оборудования несколько иная, поэтому топить его придется по прилагаемой инструкции.

Отопительные котлы длительного горения могут работать на буром угле, однако вопрос о том, чем еще можно топить такой агрегат, имеет в ответ много вариантов. Механизм работы, созданный подобным образом, позволит удлинить время горения прибора не зависимо от того, сколько загрузок топлива в него производилось.

Для начала нужно заложить в верхнюю камеру котла дрова, затем помещается бумага и тонкие щепки. Все содержимое поджигается — нужно дождаться пока оно разгорится, для лучшего поступления кислорода в печь, необходимо выдвинуть заслонку, ее можно регулировать в зависимости от желания получать теплоотдачу от котла.

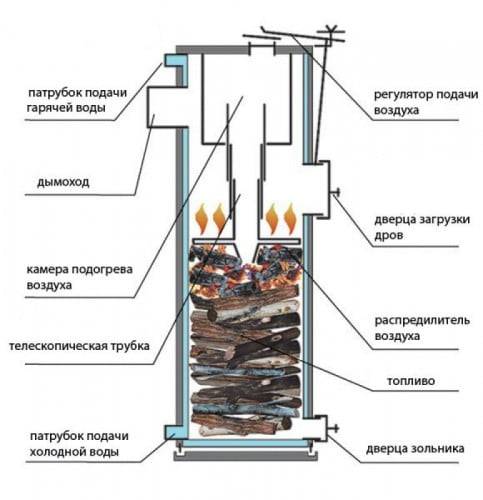

Механизм котла длительного горения

В случае, если вы растопили угольную печь впервые в этом сезоне, не переживайте, если на трубах появится жидкость — это конденсат, который исчезнет спустя какое-то время. Если этого не произошло, возможно, ваша система требует ремонта. После того, как топливо в котле разгорелось, можно включать систему управления. Лучше установить при этом высокую температуру, а в процессе разогрева отопления ее можно снизить до подходящей отметки.

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

• КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
• комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
• камера сгорания и зольный ящик расположены внутри водяной рубашки;
• регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
• внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
• съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
• возможность ремонта.

Конструкция котла Zota Mix

• нужен запас топлива и место для его хранения;
• затраты по доставке, выгрузке и складированию дров, угля, брикетов;
• снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
• для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
• обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
• установка в отдельном помещении;
• для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

• бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
• компактный размер;
• водяной теплообменник охватывает топку со всех сторон (кроме фронта);
• выдвижной зольный ящик;
• монтажное гнездо для регулятора тяги;
• возможность подключения к дымовой трубе любой конфигурации;
• стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
• конструкция адаптирована для работы на газу и электричестве.

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

• устаревшая конструкция, примитивная автоматика низкого качества;
• заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

• обеспечивает стабильное горение топлива любой сортности и степени влажности;
• эффективная работа котла с одной закладки в течение 8 часов;
• экономный расход топлива;
• совместимость генератора с системами естественной или принудительной циркуляции;
• экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
• конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

• сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
• ручная закладка топлива и чистка камеры сгорания;
• большой вес.

Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности

Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.

https://youtube.com/watch?v=3sfw2qpCMrY

https://youtube.com/watch?v=1z6OOs3WdH4

Как получить максимальную пользу?

Чтобы топливо удерживало теплотворность, его нужно правильно хранить. Хоть и выгодно закупать уголь крупными партиями, не стоит делать это на несколько лет вперед. Самый нестойкий к хранению — бурый, он пролежит без потери свойств до полугода, дольше всего хранится антрацит до полутора лет.

Для хранения угля выбирают темное, хорошо проветриваемое и защищенное от влажности место в подвале или сарае. Топливо складывают в специально сколоченные деревянные ящики или хранят в мешках.

Фото 4. Мешок с каменным углём. В такой упаковке лучше всего хранить угольное топливо.

Угольные запасы не боятся осадков, поэтому их можно оставить во дворе. Для такого хранения выбирают утрамбованную площадку, насыпают на нее уголь, уплотняют, чтобы снизить содержание воздуха, способствующее окислению.

Какой уголь выбирать для топки?

Топливо подбирается в соответствии с рекомендациями производителя котла.

Дело в том, что существует несколько разновидностей угля, и они значительно отличаются характеристиками:

• бурый уголь. Наиболее распространенный и наименее качественный: быстро сгорает, коптит и издает неприятный запах, образует много отходов: структура — землистая, цвет — бурый или черный, теплоемкость: 16-22 МДж/кг, стоимость: 3,5-4,5 тыс. руб. за тонну;
• каменный уголь. Черный с металлическим или смоляным отливом. Хорошее качество и при этом доступная стоимость. Существует несколько разновидностей, наиболее распространен длиннопламенный каменный уголь: теплоемкость: 26-32 МДж/кг, стоимость: 5,5-7 тыс. руб. за тонну;
• антрацит. Серо-черный с блеском стекла или металла. Наиболее качественный и дорогой: теплоемкость: 32-36 МДж/кг, стоимость: 8-10 тыс. руб. за тонну.

Применение «неправильного» угля ведет к перерасходу средств или порче отопителя. Так, при горении антрацита в оптимальном режиме температура в топке достигает 2200-23000С. При загрузке такого топлива в котел из обычной стали, рассчитанный на бурый уголь, тот быстро прогорит.

Либо придется «придерживать» горение, перекрыв поступление воздуха, из-за чего эффективность антрацита резко упадет и затраты на покупку этого дорогого угля окажутся неоправданными.

Антрацит

Другой пример: длиннопламенный каменный уголь из-за высокой влажности непригоден для пиролизного котла — в дымоходе обильно образуется конденсат, смешивающийся с продуктами горения и превращающийся от этого в тягучую смолянистую субстанцию. Таким отопителям нужен газовый каменный уголь.

Существуют токсичные виды угля, содержащие более 2% серы. Применять их в качестве топлива для печей и котлов категорически запрещено: при горении образуется оксид серы (сернистый газ), отравляющий воздух и разрушающий металлические детали.

Свойства угля

Качественные характеристики угля важны для того, чтобы определить, может ли он применяться для твердотопливного котла:

Первый параметр, который говорит про качество – удельная теплота сгорания. Он отображает объём выделяемого тепла при сжигании единицы топлива. По стандарту измерение производится в Ккал/кг. Наименьшую отдачу тепла показывают бурые угли (максимум 4500 Ккал/кг). Самыми жаркими считаются коксующие угли (почти 8700 Ккал/кг) и антрациты (8600 Ккал/кг)

Специалисты не советуют применять коксующее топливо в работе бытовых агрегатов, так как оно рассчитано на повышенные температуры, а применять антрациты необходимо с осторожностью. Второе – количество зольного остатка

И это главный показатель качественного угля, зависящий от объёма негорючих примесей в топливе. Мало примесей – мало и золы, а тепла отдаётся больше. Зольность обозначается в процентах. Чем ниже значение, тем высококачественнее уголь. Марки высокого сорта характеризуются зольным остатком до 25 %, низкого сорта – 40 % и выше. От данного параметра напрямую зависит и частота чистки печки. Логично, что чем больше отходов остаётся после сжигания угля, тем чаще владельцу придётся чистить его. Ко всему, некоторая часть шлака оседает на трубах, которые также необходимо будет очищать.
Третье – содержание влаги, которое может быть поверхностным и внутренним. В первом случае влажность исчезает при сушке на воздухе, во втором – лишь во время сжигания. Таким образом, чем выше процент содержания влаги в угле, тем меньше получится объём тепла на обогрев. На моментальную сушку уйдёт огромное количество энергии. Иногда оценить влажность можно на глаз. Смерзание топлива, когда небольшие фракции слипаются или слёживаются, говорит о большом содержании воды.
