Самостоятельная установка фильтра для воды под мойку — инструкция

Модели фильтров для воды

Наверное, нет смысла говорить о каком-то рейтинге, то есть ставить одну модель на первое место, другую на второе и так далее. Просто огласим популярные модели и обозначим их характеристики.

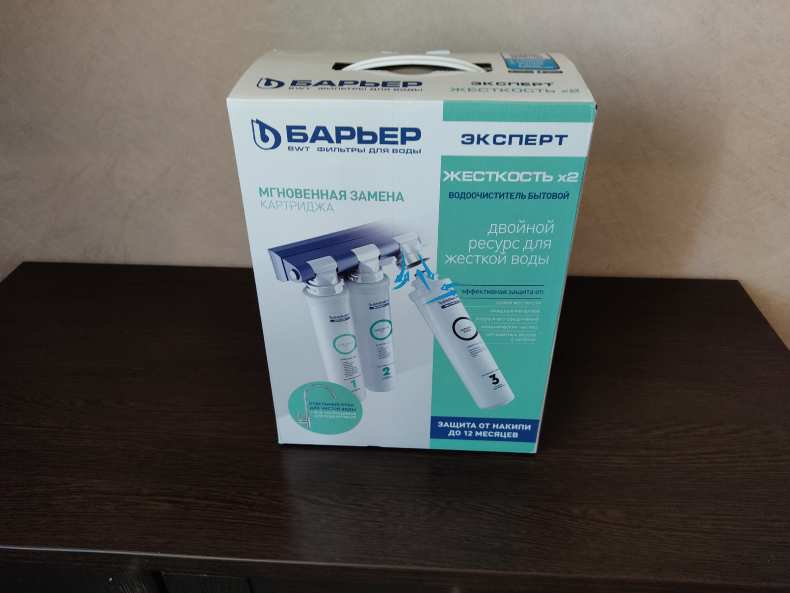

Начнем с Барьера, а точнее, с двух его модификаций:

• Барьер EXPERT Ferrum;
• Барьер EXPERT Hard.

Преимущества первого:

• отлично справляется с механическими загрязнениями, хлором и железом;
• невысокая цена;
• не снижает давление воды в водопроводной сети;
• сменные картриджи;
• компактность, плюс неплохой дизайн.

Его недостатки:

• не снижает жесткость воды;
• сменные картриджи стоят дорого;
• если прибором долго не пользоваться в воде появляется привкус угля, который проходит, если слить около 5 литров.

Установка фильтров

Ответить на вопрос «как установить фильтр для воды под мойку» проще всего, перечислив необходимые операции и особенности их выполнения поочередно. Следуя этой инструкции пошагово, выполнить монтаж фильтра для очистки воды будет не сложно.

1. Специалисты рекомендуют устанавливать кран фильтра не вместо стандартного, а рядом с ним. Для этого потребуется просверлить дополнительное отверстие с учетом необходимого диаметра.
2. Для устройства ответвления, подающего воду к фильтру от общего трубопровода, необходимо предварительно перекрыть водоснабжение вентилем и слить остатки жидкости с соответствующего участка. После этого в соответствии со схемой, прилагаемой к изделию, разъединяют существующую подводящую сеть холодной воды (в большинстве случаев это делается в месте подключения гибкого шланга). Используя тройник или адаптер, подключают отвод на фильтр. Таким образом, в два входных отверстия тройника будут входить разъединенные части, а в третью – фильтровый отвод.

3. Если изделие продавалось не в собранном виде, установка фильтра для воды под мойку включает в себя работы по сборке. Наглядная схема и все необходимые комплектующие есть в наборе.

4. К собранной модели подсоединяются пластиковые шланги для входа и выхода воды. Для этого в местах подсоединения удаляют заглушки и стопорные полукольца.
5. Кран на мойке закрепляется гайками и шайбами.
6. Шланг, предназначенный для подсоединения к крану, надевается на пистон.
7. При помощи установленных шлангов подключают очистительную конструкцию к водопроводу и установленному на мойке крану. Особого внимания требует подключение к крану. Вставленный в трубу пистон упирают в стену и надавливают таким образом, чтобы расстояние между краями пистона и трубы не превышало 2 мм. Другой конец шланга продевается через крепежную гайку, которая, в свою очередь, плотно заворачивается.

8. Если конструкция предусматривает наличие дренажного отвода, его необходимо завести в канализационную трубу, просверлив в ней отверстие и используя дренажный хомут из комплекта фильтра для крепления.

9. Все резьбовые соединения уплотняются и герметизируются с использованием ленты-ФУМ либо льна и герметика.

Особенности конструкции фильтров под мойку

Несмотря на достаточно простое устройство и принцип работы, фильтры этого типа имеют в своем составе большое количество узлов и элементов. Поэтому установка фильтра для воды своими руками должна идти в соответствии с комплектностью изделия.

Состав фильтрующей части определяется выбором пользователем. Количество картриджей и, соответственно, ступеней очистки – от 2 до 6, при этом их тип выбирается в соответствии с качеством исходной воды. Поскольку стоимость фильтра напрямую зависит от количества ступеней, в некоторых случаях целесообразно усилить одно направление очистки, сэкономив на другом.

Например, при наличии песка и других типов механических примесей в жидкости, состав которой удовлетворяет требованиям качества, можно обойтись без обезжелезивающего картриджа, установив вместо него дополнительный сорбционный фильтр.

В состав фильтра, размещающегося под раковиной, могут входить:

• угольные картриджи для механической очистки,
• обезжелезивающие,
• механические фильтры от твердых взвесей,
• умягчители для удаления солей жесткости,
• мембраны обратного осмоса,
• минерализаторы, оптимизирующие состав жидкости,
• УФ-лампы для обеззараживания.

Кроме очистительных модулей конструкция снабжается:

• кронштейном-консолью для крепления на стене,
• приспособлением для подключения к трубопроводу холодного водоснабжения (адаптером или тройником) с вентилем, устанавливающимся в месте врезки и регулирующим подачу воды,
• прокладками для соединений,
• краном, устанавливаемым на раковине.

Для удобства эксплуатации в комплект может входить накопительная емкость, обеспечивающая подачу воды, несмотря на снижение напора при прохождении через фильтры и особенно через мембрану обратного осмоса.

Комплектация фильтра для воды с обратным осмосом, которая может отличаться в зависимости от производителя и модели

Проточный вариант

Это оборудование врезается в схему ХВС. В раковине делается отверстие для того, чтобы вывести тонкий кран. Вот порядок действий при монтаже:

1. Установка на верхней части мойки кранчика, через который будет осуществляться подача жидкости.
2. На водопроводе делается ответвление. Обычно с помощью тройника. Монтируется запорная арматура и подсоединяется шланг.
3. Собирается водоочиститель, если он был куплен в разобранном виде. Снимаются заглушки.
4. Патрубок подключается к оборудованию, с обратной стороны присоединяется гибкая тонкая труба для очищенного ресурса.
5. Герметизируются все соединения.
6. Делается тестовый запуск.

После того как подключение фильтра под мойку было осуществлено, мы рекомендуем слить вхолостую около 10 литров. Это нужно для того, чтобы не было неприятного пластикового привкуса, а также других частиц, которые могут остаться на шлангах, арматуре и прочем новом оборудовании.

С обратным осмосом

Принципиальное отличие при монтаже заключается только в наличии накопительного бака. В остальном все этапы аналогичные – от прорезания в раковине отверстия под кран до подсоединения патрубков. В самом конце необходимо установить резервуар. Вот несколько советов:

• Используйте для более прочного соединения фум-ленту.
• Средний диаметр отверстия на мойке для крана – 13 мм.
• Обязательно проведите тестовый запуск.

Монтаж фильтра своими руками (пошагово)

Для установки фиксированного фильтра понадобится следующий набор аксессуаров:

1. Колбы с патронами;
2. Пару шлангов;
3. Аксессуары для труб;
4. Крепежные стержни;
5. Прокладки;
6. Дополнительный кран (для фильтрации);
7. Запорные элементы;
8. Инструкция.

Кроме того, для установки водоочистного оборудования вам могут понадобиться следующие инструменты: труборез, трубное волокно и герметик, сверла разного размера, гаечный ключ и нож.

Шаги установки

Установка фильтра займет некоторое время, если с самого начала соблюдается правильный порядок установки.

Первое, что нужно сделать перед установкой фильтра, — это отключить воду и проверить, не забит ли колено канализации, если он есть, его нужно немедленно удалить. После этого происходит распаковка самого фильтра, проверка устройства на наличие всех деталей, указанных в инструкции.

• Надеюсь, после этого. Приступите к установке дополнительного крана, который устанавливается немного дальше от основного крана. Для этого в размеченном месте проделывается отверстие, которое должно быть больше диаметра самого крана.
• Затем приступают к удалению заглушки. Убирается прямо с прямой стороны к выходу. Затем возьмите две трубы, подключив их к выходу и входу фильтра. Один из них имеет металлический наконечник и должен быть расположен рядом с миксером и хорошо закреплен гайкой.
• Вторая трубка с обычным наконечником вставляется в тройник и фиксируется вкладышем с полудюймовой резьбой. Затем они устанавливают чистящее устройство под раковиной.

Для этого фильтр крепится саморезами к стенке раковины. И к ним прикрепляют пару шлангов, которые служат для крана раковины и холодной воды. Здесь давление в системе обязательно сбрасывается путем открытия крана с холодной водой. И ввинчиваем тройник в трубку с холодной жидкостью.

Противоположный конец снабжен шлангом. Включите холодную воду, вставив задний конец второй трубки. И закрепив предохранительным кольцом. На этом установка завершена.

Подготовка к эксплуатации

Итак, установка фильтра для воды под мойку своими руками произведена. Теперь необходимо проверить, нормально ли все работает. Производители предупреждают, что внутри картриджей всегда остаются мелкие частички, которые попадают в него в процессе изготовления. От них надо обязательно избавляться, чтобы они не засоряли картриджи следующих фильтров.

Здесь все более или менее просто. Надо вытащить каждый картридж, открыв фильтрующую колбу, и промыть его хорошо под напором воды. Необходимо отметить, что мембрану в фильтре обратного осмоса также надо промыть. Для этого придется перекрыть подачу воды в накопительный отсек, и подать воду на мембрану, которая будет сливаться через выходной патрубок в канализационную систему. Специалисты говорят о том, что для промывки мембраны потребуется около 15 литров воды. После чего ее надо установить на место и провести двойную повторную промывку уже в собранном фильтре.

Виды фильтров

Если говорить о разновидностях фильтров, то выделим два вида: к увшинные и проточные.

• Кувшинные имеют невысокую стоимость. Но и производительность у них незначительная. К тому же в плане очистки воды они не демонстрируют высокую эффективность.
• Более дорогими изделиями являются проточные фильтры. Чтобы они очищали воду, необходимо выполнить их подключение к системе водоснабжения. Или хотя бы установить их на водопроводном кране. Хотя с этим возникают определенные сложности, но все же их использование обеспечивает высокое качество очистки воды.

Кувшинные фильтры

Если владелец квартиры ищет простой способ очистить от примесей воду, то кувшинный фильтр – самое лучшее решение. Применяя его, вода становится пригодной для потребления. Сразу необходимо сказать, что использовать такие гидрофильтры можно только для очистки воды, которая бежит из кранов централизованной системы водоснабжения.

Самая простая конструкция фильтров такого типа – емкость, которая закрывается специальной крышкой и имеет фильтрующий элемент с возможностью его замены.

Обычным снятием можно открыть крышку такого гидрофильтра. Или же можно прибегнуть к нажатию специальной кнопки, которая располагается на корпусе фильтра.

Такие гидрофильтры относятся к числу изделий среднего ценового диапазона. Если говорить об их ресурсе, он составляет 300 литров воды. Многие модели кувшинных гидрофильтров дополнительно могут оснащаться сменным фильтрующим элементом, который располагается внутри кувшина.

Если говорить о самих фильтрующих элементах, то у большинства производителей они вполне стандартные, что обеспечивает их взаимозаменяемость.

Проточные фильтры

На рынке в настоящий момент представлены все модели проточных гидро фильтров. Все их многообразие можно разделить на три группы, которые различаются по своей конструкции:

• фильтры-насадки на кран водопровода;
• фильтры с возможностью подключения к крану;
• стационарные фильтры.

Фильтры кувшинного типа по своей конструкции и принципу действия схожи с изделиями, относящимися к первой группе. Главная их особенность состоит в том, что очистку воды они производят с небольшой скоростью. Кроме этого в таких изделиях нет возможности последовательного подключения нескольких фильтрующих элементов.

Если использовать комбинированные гидрофильтры-насадки, то можно повысить качество водопроводной воды. Однако в этом случае небольшим будет срок их службы. Тогда все плюсы этих фильтров нивелируются потребностью в частой их замене.

Для очистки воды более эффективным решением, которая не требует больших затрат, являются проточные гидрофильтры. Их можно подключить к водопроводному крану. Одна из их особенностей – более сложный процесс установки. Сама конструкция достаточно громоздкая. Чтобы их встроить в систему водоснабжения, необходимо использовать гибкий шланг. Они обладают высокой производительностью и хорошим ресурсом.

Нередко модели таких гидрофильтров используются не только для сорбционной, но и для электрохимической очистки воды. Это обеспечивает более высокое качество жидкости. Самыми эффективными для очистки воды являются стационарные бытовые проточные гидрофильтры. Они отличаются не только своей эффективностью, но и хорошей производительностью. Параллельно основному крану выполняется их подключение к системе водоснабжения. В своем составе они могут иметь несколько модулей. Кроме этого имеется возможность для их подключения последовательными группами. А это еще больше повышает эффективность процесса фильтрации воды при их использовании.

Главная их особенность заключается в том, что к водопроводной сети они подключается так же, как и все другое водоразборное оборудование. Это исключает ситуации срыва гидрофильтра даже при возрастании давления в системе на значительную величину.

Еще одна особенность таких гидрофильтров заключается в конструкции. В большинстве моделей имеется возможность для замены фильтрующих картриджей. Конечно, это приводит к некоторому увеличению стоимости этих гидрофильтров. Однако если стационарные проточные фильтры используются регулярно, то все эти затраты компенсируются экономией за счет приобретения недорогих сменных картриджей.

Установка системы обратного осмоса

Резервуар обратного осмоса обеспечивает дополнительную очистку воды от примесей. Жидкость проходит через стандартный многоступенчатый фильтр, а затем попадает в мембрану обратного осмоса. Затем вода разделяется на очищенную жидкость и раствор с примесями, который сливается по отдельной магистрали в канализацию.

Схема подключения фильтра для водопроводной воды.

Установка блока не отличается от монтажа фильтров под мойку, но в канализационном сливе предусматривается штуцер для подсоединения трубки от осмоса. Магистраль крепится хомутами или резьбовой муфтой.

Для подачи воды в осмос используется нагнетательный насос с электроприводом. Поэтому в зоне монтажа требуется предусмотреть розетку для питания, которая защищается от попадания брызг воды. В конструкции системы очистки используется накопительный резервуар, в который сливается прошедшая через осмос жидкость.

Бак устанавливается на пол или на основании кухонного шкафчика с мойкой. От резервуара прокладывается дополнительный шланг к распределительному крану, расположенному на мойке. На магистрали предусматривается дополнительный вентиль.

Запуск в эксплуатацию

Правильная установка фильтров для воды предполагает надежное резьбовое соединение всех элементов, которое осуществляется с безопасным для конструкционного материала усилием.

Перед запуском системы необходимо убедиться, что установка прошла строго в соответствии с инструкцией. Следует удостовериться в отсутствии каких-либо незадействованных деталей, а также проверить надежность всех резьбовых соединений. Первое включение может проявить некоторые течи в кранах, тройниках или стаканах.

После того, как установка фильтра под мойкой завершена, начинается процесс запуска, который предполагает следующую последовательность:

• включение расходного крана и открытие магистрального затвора;
• спуск воздуха в течение 10 минут и наполнение фильтрационных стаканов;
• закрытие расходного крана и окончательное наполнение системы в течение еще 10 минут;
• спуск грязной воды в течение часа.

После этого ввод системы в эксплуатацию считается завершенными. При использовании расширительного бачка во время первого запуска может понадобиться несколько часов для его наполнения.

Несмотря на кажущуюся простоту, установка фильтров для очистки воды – это ответственный процесс, нарушение которого может обесценить всю систему. Именно поэтому рекомендуется проводить монтаж силами квалифицированных специалистов.

Где лучше располагать фильтры в аквариуме: схемы и примеры

Правильно расположенный фильтр обеспечивают хорошую циркуляцию, очищение воды.

Устанавливаем в аквариумах среднего и большого размера

В зависимости от вида фильтра определяют его место установки.

Внутренние, стаканного типа, располагают на одной из боковых стенок аквариума. Такое положение обеспечивает оптимальную циркуляцию воды, обогащение кислородом. Стакан опускают в воду на глубину от 2 до 5 см. Крепят к стенке при помощи присосок, дополнительного держателя в виде крючка. Трубку для аэрации воздуха выводят наружу, закрепляют на верхней части стенки ёмкости.

Корпус навесного фильтра-водопада можно расположить на задней или боковой стенке. Внутрь опускается трубка для забора воды. Через наружный слив вода, в виде небольшого водопада, стекает обратно в резервуар с рыбками. У этого типа фильтрующих устройств предусмотрена специальная система крепления.

Внешний фильтр канистрового типа устанавливают рядом с аквариумом. В этом случае его нужно задекорировать, чтобы он не бросался в глаза. Лучше поставить в тумбу под аквариум.

Подключение фильтра для воды: тонкости и нюансы сборки системы

Это завершающий этап работ, который предусматривает установка фильтра на кухне. Как и в предыдущих случаях, его можно разбить на пару подэтапов – это подключение к фильтру водопроводной воды и подключение краника для чистой воды.

Подключение трубки подачи водопроводной воды. В комплекте с фильтром идет пара тонких трубок – одна красная, другая синяя (могут быть другие вариации). Красная предназначена для неотфильтрованной воды – она нам и нужна на этом этапе работ

Куда в первую очередь вы ее подключите, особо не важно – мы начнем с отсекающего крана. Здесь придется скрутить с конца крана обжимную гайку и надеть ее на трубку

Дальше этот самый конец трубки просто натягиваем на небольшой штуцер на кране, после чего навинчиваем гайку и туго затягиваем ее ключом. Все – никакой пакли или ленты фум мотать тут не нужно. Другой конец шланга подсоединяется еще проще, но здесь имеется один нюанс – подсоединить его нужно с правильной стороны фильтрующей установки
Если вы обратили внимание, то на корпусе фильтра имеются пометки (вход и выход) – нам нужен вход. Именно в его небольшое отверстие и вставляется трубка
Она просто вставляется до упора и ничего более, и пусть не кажется вам это соединение ненадежным. Предварительно, перед тем как вставить трубку, с подвижной части соединения на фильтре нужно снять стопорное кольцо – потом оно устанавливается на свое место, и когда вы немного выдвигаете подвижный внутренний патрубок, капитально фиксирует шлангочку в отверстии.

Шланг для очищенной воды подсоединяется к фильтру практически таким же способом, чего не скажешь о его подсоединении к крану питьевой воды. Здесь система несколько иная, но в целом не сложная. На конце краника имеется обжимная гайка, а в комплекте с ним (в одном пакетике) еще дополнительно пару пластиковых изделий – небольшой патрубок и кольцо. Все это надевается на трубку в определенной последовательности – сначала металлическое обжимное кольцо, потом пластиковое и только после этого внутрь трубки (до упора) вставляется патрубок. Пластиковое кольцо сдвигается как можно ближе к концу трубки, после чего все это вставляется внутрь патрубка на кране, а металлическая обжимная гайка туго затягивается ключом.

В принципе все, вопрос, как установить фильтр для воды на кухню, можно сказать, решен – теперь можно приступать к испытаниям. Кран для чистой воды нужно открыть, а отсекающий кран под мойкой немного приоткрыть. Вода должна набираться в фильтр постепенно и медленно. Когда она польется с краника над мойкой, его нужно закрыть и тщательно проверить все соединения. Если все нормально, то можно потирать руки и приступать к отладке работы фильтра. Это не сложно – открывая или закрывая отсекающий кран под мойкой, нужно добиться того, чтобы скорость вытекания воды из крана не превышала одного литра в минуту. Только так можно достичь эффективной фильтрации водопроводной жидкости.

Теперь вы знаете, как производится установка фильтра для воды под мойку. В заключение скажу несколько слов о правилах эксплуатации. Их не много. Во-первых, сразу же после установки пить отфильтрованную воду нельзя – ее нужно сливать в канализацию в течение получаса для того, чтобы удалить весь технический мусор. Во-вторых, это своевременная замена картриджей – каждый из установленных картриджей меняется с различным временным интервалом. Полипропиленовый картридж для механической очистки нужно менять как минимум каждые пару месяцев, угольные фильтры раз в полгода, а постфильтр (завершающий цикл очистки) подлежит замене с регулярностью раз в год. Следует понимать, что это усредненные значения, а точные придется определить экспериментально. Отличным показателем того, что фильтры пора менять, является появление накипи в чайнике.

Качество питьевой воды

Проблема особенно актуальна для больших систем, подающих питьевую воду в дома мегаполисов и маленьких городов. Она поступает из рек, водохранилищ, озер. В настоящее время природные источники загрязнены разными химическими соединениями, микроорганизмами и бактериями, опасными для здоровья человека. Употребление неочищенной жидкости приводит к появлению камней в почках и печени, засорению желчновыводящих протоков, проблемам с пищеварением, отравлениям хлорсодержащими примесями. Взрослый организм на 70% состоит из жидкости. Вода участвует в работе жизненно важных органов, пополняет систему микро- и макроэлементами, ускоряет обменные процессы. Она должна быть прозрачной, без осадка и запаха.

Особенности эксплуатации и обслуживания

Для того, чтобы вода эффективно очищалась выбранным фильтром, важно выполнять определенные правила при его эксплуатации

1. Следить за отсутствием перегибов шлангов.
2. Своевременно заменять картриджи (ресурс может указываться в литрах или с указанием максимально допустимого времени работы).
3. При замене картриджей промывать колбы мыльным раствором и чистой водой.
4. Установку угольных картриджей производить при снятой мембране с последующей промывкой.
5. Ионообменные картриджи подвергать регенерации в соответствии с инструкцией.

Даже при хорошей промывке установленного фильтра допускается появление небольшой мутности воды на начальном этапе эксплуатации. Это продолжается недолго, а после того, как вода станет прозрачной, ее можно попробовать на вкус. Не следует считать легкий горьковатый привкус признаком некорректной работы фильтрующего устройства. Такой привкус может давать материал картриджа для удаления солей жесткости (обессоливающих блоков). Обычно горьковатой вода бывает также очень непродолжительное время – достаточно слить ее немного для того, чтобы из крана пошла прозрачная, чистая, не имеющая привкусов и запахов вода, оптимально подходящая для использования в кулинарии и питья.

голоса

Рейтинг статьи

Запуск и промывка

Перед началом эксплуатации необходимо промыть и проверить систему. Это делается так:

• Промывают фильтрующие элементы, пустив воду при закрытом вентиле накопительного бака. Сливается около 10 литров воды. Одновременно с промывкой из системы вытесняется воздух.
• Останавливают подачу жидкости в фильтр. Проверяют наличие протечек. При необходимости исправляют огрехи при подсоединении.
• Наполняют систему при открытом вентиле накопительного бака. На это потребуется несколько часов. После всю жидкость сливают.
• Для питья и приготовления пищи употребляют воду только после повторного наполнения емкости.

Оценка качества воды

Перед тем как начать выбор фильтра для очистки под кухонную мойку. Нужно оценить качество воды, поступающей из водопровода.

 Она может содержать ржавчину, песок, соли, болезнетворные бактерии.

 Наличие этих или других загрязняющих веществ определяет, какой фильтр нужно выбрать для квартиры или дома.

На необходимость установки фильтра, указывают следующие признаки:

• Постоянное образовании накипи в чайнике.
• При появлении извести на кранах.
• Появление пленки на горячих напитках (чай, кофе).
• На посуде после мытья появляются белые разводы.

Накипь в чайнике

Оценить жесткость воды «на глаз» невозможно, но наличие любого из симптомов является сигналом к ее проверке.

Можно проверить  тест-полосками, но точные результаты можно получить только с помощью лабораторного анализа.

 После проверки, эксперты дадут свое заключение о качестве предоставленного им образца и содержании в нем примесей и загрязнений.

 Бесплатную экспертизу можно пройти в СЭС (санитарной эпидемиологической станции).

Лаборатория делает заключение по многим параметрам.

•  Жесткость.
• Наличие радиационного заражения.
• Содержание солей тяжелых металлов.
• Мутность.
• Наличие железа и извести.
• Показатель (pH).
• Окисляемость.
• Содержание нитратов и многие другие

После результатов исследования, решить, какой фильтр для очистки воды выбрать под мойку — гораздо проще.

Если жесткость,  значительно превышает норму, то следует отказаться от проточных устройств в пользу систем обратного осмоса.

 В случае повышенной жесткости стоимость обслуживания проточного фильтра под мойку, возрастет, поскольку картриджи придется заменять в два-три раза чаще.

Заключение по теме

Как видите, подключить фильтр не так сложно. В установочном процессе самое главное – это правильно подобрать саму фильтрующую установку по размерам внутреннего объема напольного шкафа. Но не забывайте и о том, что сам монтаж – это процесс, требующий проведения операций стыковки элементов фильтрующей системы с требованиями полной герметичности. Поэтому манжеты, прокладки и герметик – основные элементы сборочного процесса. Забыли их использовать – получите протечки. Поэтому при сборке будьте внимательны

Обращайте внимание и на последовательность проводимых операций. Это важная составляющая конечного результата
