Монтаж газгольдера в частном доме: советы, нюансы и правила установки

Нормы установки

Планируя отопление частного дома сжиженным газом, необходимо принимать во внимание жесткие требования к установке газгольдера, исходя из которых выбирается место размещения на участке. Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем. Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем

Правила и нормы установки газгольдеров предусматривают расположение емкости для сжиженного газового топлива не менее чем

• в 10 метрах от жилого дома, высотой до 5 этажей;
• в 2 метрах от фундаментов иных сооружений;
• в 5 метрах от септика;
• в 15 метрах от точки водозабора (колодца, скважины, водоема);
• в 5 метрах от деревьев.

Расстояние от газгольдера до ограждающих конструкций без фундамента по периметру участка не регламентируется. До установки газгольдера в частном доме следует подготовить чертеж с указанием расстояний от всех объектов на участке до места, где будет смонтирована емкость для газа, с параметрами приямка для резервуара и траншеи для газопроводной трубы.

Установка газгольдера на даче или в частном доме предусматривает правильное оформление той части территории, где смонтирована цистерна с газом. После ее погружения в приямок и засыпки, на поверхности земли разрешено обустраивать газоны или клумбу. Нельзя бетонировать площадку, укладывать плитку, сажать кустарники и деревья, поскольку требуется обеспечить возможность в короткие сроки демонтировать резервуар в случае его протечки.

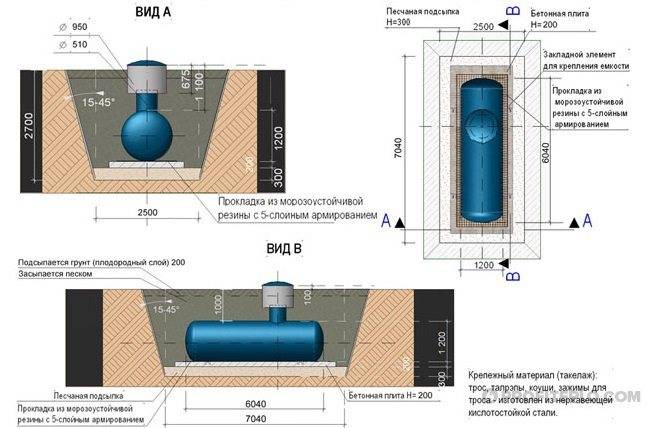

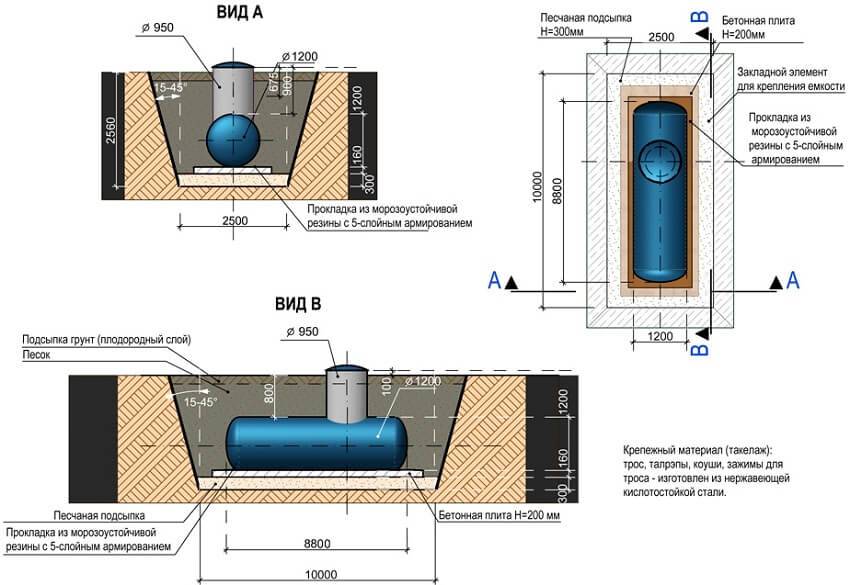

Схема правильной установки горизонтального газгольдера в котлован

По возможности емкость размещают таким образом, чтобы у машины-заправщика был свободный доступ к горловине. Если особенности участка не позволяют расположить хранилище топлива неподалеку от въезда, для закачки сжиженного газа в емкость используют специальный рукав длиной более 40 метров.

Размеры приямка для резервуара: глубина составляет от 1,9 метра, ширина – 2 метра, длина должна соответствовать габаритам емкости. Стенки приямка – пологие.

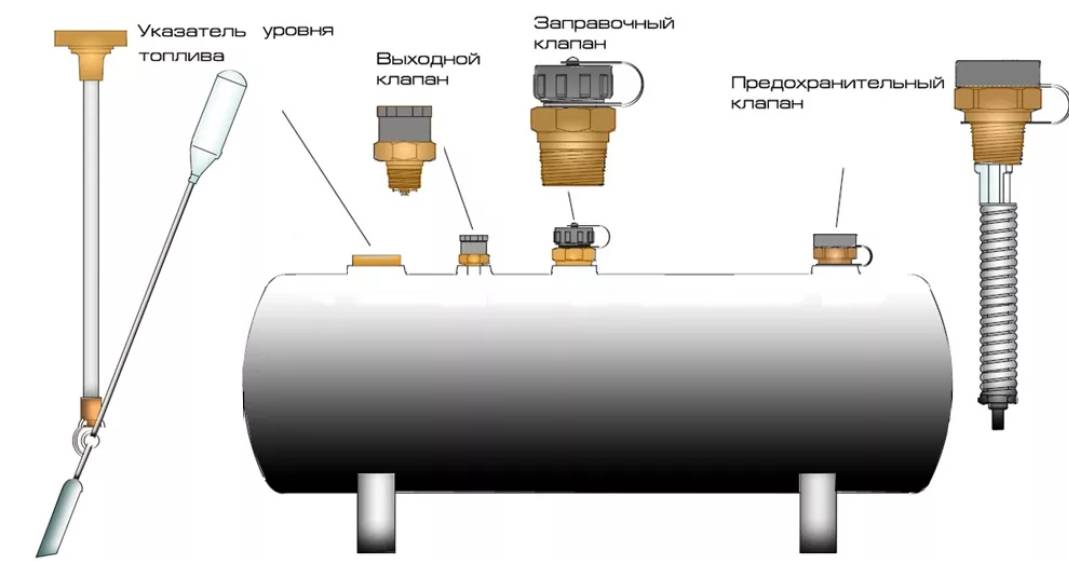

Система безопасности и учета на газгольдере

Под крышкой находится уровнемер. При заполнении газа стрелочка будет показывать количество газа в газгольдере. Сюда нужно смотреть, когда газ заполняется, и когда он заканчивается. Здесь находится один из основных клапанов. Это сбросной клапан. Отсюда происходит сброс газа в случае каких-то нештатных ситуаций. Если в газгольдере выросло давление, этот клапан откроется, и отсюда  выйдет весь газ. Емкость, соответственно, будет в безопасности. Еще имеется заправочный клапан, через который будет происходить заправка газа. Сюда будет заливаться газ. Здесь есть манометр, который показывает давление в емкости. За ним нужно следить и смотреть, чтобы оно не превышало  красную зону. От 5 до 10 атмосфер – это рабочее давление. И кран, который  открывает выход из бочки и закрывает точно также. Здесь будет в дальнейшем установлен редуктор.

Газгольдер и безопасность

Для безопасной работы газового хранилища, объем заполнения не должен превышать 85%. Испаряясь, газ транспортируется по подземному газопроводу к точкам потребления. Для обеспечения системы безопасности всего газового комплекса устанавливается группа безопасности из специальных устройств, отвечающих за контроль утечек газа.

Точки размещения устанавливаются по проекту, и в обязательном порядке около отопительного котла или газовой колонки. В случае возникновения пожароопасной ситуации датчики передают сигнал на клапан-отсекатель, который перекрывает главный газовый вентиль.

В момент отключения газа, включается световая и звуковая сигнализация, чтобы предупредить жильцов об опасности. Сигнализаторы имеют чувствительность при загазованности 0,4%. Газоанализатор ставится практически у полового настила, где возможно скопления газа. Критическая концентрация СУГ наступает от 2% нахождения его в воздухе.

Вертикальный и горизонтальный газгольдер: плюсы и минусы

Вопрос выбора подходящего аппарата волнует подавляющее большинство потенциальных покупателей. По мнению ряда экспертов, оптимальным вариантом является покупка горизонтального газгольдера – благодаря своей форме он обладает большей площадью для испарения газа внутри емкости. Соответственно, чем больше площадь испарения, тем эффективнее работа прибора.

В тоже время, вертикальные газгольдеры также не следует сбрасывать со счетов — небольшая площадь испарения легко компенсируется установкой испарителя

Кроме того, вертикальные модели занимают намного меньше площади, что очень важно при дефиците свободного места!. Вертикальные газгольдеры в зимнее время следует покрывать слоем теплоизоляции

Это намного увеличит мощность системы. Горизонтальные же утеплять не нужно, поскольку они монтируются в частном доме, как правило, в котловане на железобетонном или бетонном основании. Котел после установки засыпается, и в утеплении нет нужды. Дополнительно обрабатывать корпус горизонтального газгольдера не следует – он уже покрыть специальным антикоррозионным составом. В свою очередь, корпус вертикального газгольдера нуждается в антикоррозионной обработке!

Вертикальные газгольдеры в зимнее время следует покрывать слоем теплоизоляции. Это намного увеличит мощность системы. Горизонтальные же утеплять не нужно, поскольку они монтируются в частном доме, как правило, в котловане на железобетонном или бетонном основании. Котел после установки засыпается, и в утеплении нет нужды. Дополнительно обрабатывать корпус горизонтального газгольдера не следует – он уже покрыть специальным антикоррозионным составом. В свою очередь, корпус вертикального газгольдера нуждается в антикоррозионной обработке!

Основной фактор в выборе подходящего газгольдера для частного дома – размер площади под резервуар. При ее нехватке идеален выбор вертикальной модели и наоборот.

В Европе популярны мобильные газгольдеры. Как правило, они перевозятся в прицепе и подключатся непосредственно к системе газоотведения. Скорость подключения – 1-2 минуты. Заправить мобильный газгольдер можно на станциях АГЗС, что позволяет потребителю выбрать наиболее оптимальный прайс на газ. Максимальный объем подобного газгольдера 500 литров – его с лихвой хватает для обслуживания жилого дома площадью до 100 м2.

Плюсы и минусы использования

Использование газгольдера для автономного отопления обеспечивает владельцу загородного жилья такие преимущества:

• позволяет пользоваться основными благами цивилизации даже на большом расстоянии от населённых пунктов — отопление и подогрев воды;
• приемлемая стоимость отопления;
• экологичность – отсутствие выбросов вредных веществ, характерных для твердотопливного и жидкотопливного отопления;
• безопасность – соблюдая при установке газгольдера в частном доме требования нормативных документов и правил, риск самовозгорания при эксплуатации сводится к нулю.

Обслуживание газгольдера и трубопроводов не требует больших расходов, эксплуатационный срок установки превышает 20 лет. Так что покупка и установка газгольдера — оправданное вложение денег.

Отопление сжиженным газом — неплохой выбор, если нет магистрального газопровода

При всех преимуществах есть недостатки газгольдера. О них также следует знать владельцу дома. К минусам относят:

• Серьёзную стоимость техники, на которую придётся потратить не меньше 100 тыс. руб. Есть возможность сэкономить — купить б/у установку, но есть риск купить резервуар с почти израсходованным ресурсом, а это — вероятность утечки газа и серьезный ремонт, который может вылиться в немалую сумму.
• При заполнении газгольдера газом, единовременно требуется солидная сумма. Желание сэкономить ведет к покупке топлива у непроверенных поставщиков, качество газа которых либо не контролируется совсем, либо контролируется очень редко.
• Заправка некачественным газом, зимой приводит к замерзанию оборудования. Ситуация неприятная, но решаемая — необходим обогрев редуктора газгольдера. Но, во время проблем, может разморозиться система отопления. Так что лучше покупать сжиженный газ только у тех поставщиков, к которым есть доверие.

К минусам относится также постоянное повышение цен на энергоносители, что заставляет задуматься, выгоден ли газгольдер в частном доме или стоит отдать предпочтение другим видам теплоснабжения. С другой стороны, отопление с помощью газа по-прежнему остаётся самым экономически эффективным. Выбор — газгольдер или электричество — чаще всего делается в пользу первого варианта.

Виды газгольдеров

Итак, по типу установки газгольдеры бывают:

1. Наземные.
2. Подземные.

Наземные газгольдеры чаще всего можно встретить на предприятиях. Их установка несложная, более дешёвая, а доступ для обслуживания не занимает много времени. Однако они подвержены перепадам температур, и в некоторых случаях применение их нецелесообразно.

Схема вариантов установки газгольдера на производстве

Для автономной газификации дачи или коттеджа такие системы не подойдут:

1. Они существенно портят внешний вид участка.
2. Не защищены от непогоды и морозов.

Для использования в частных домах лучше подойдут модели подземные.

Подземный газгольдер горизонтального типа

Глубина, на которую устанавливается подземный баллон, разнится в разных регионах – она зависит от глубины промерзания почвы. Однако в среднем − это 60 см. Такие модели, в свою очередь, тоже отличаются по объёму и типу.

Вертикальные модели

Такие модели в основном используют на участках ограниченной площади. Диаметр котлована под такой газгольдер − всего 2,5 метра.

Газгольдер вертикального типа на участке

Схема установки газгольдера вертикального типа

С другой стороны, уменьшается и площадь испарения, а значит, давление подачи газа в таких сетях может быть не очень высоким. Отзывы относительно вертикальных газгольдеров не так уж многочисленны. На некоторых форумах пишут, что вертикальные модели, якобы, снабжены специальным пластиковым кожухом. Однако специалисты, отвечая на вопросы, развенчали этот миф.

Отзыв о вертикальном газгольдере в пластиковом кожухе

Горизонтальные модели

В отличие от вертикальных, горизонтальные модели отвечают главному требованию – большой площади испарения. Такие системы отличаются высокой производительностью. Их можно устанавливать сразу по несколько штук на участке.

Пример установки двух горизонтальных газгольдеров к одному редуктору

Такие системы вдвое увеличивают объём подачи газа в жилое помещение. Однако при опустошении ёмкости в два раза, производительность газгольдера может упасть. Для этого систему оснащают дополнительным редуктором. Какой газгольдер лучше выбрать – решать только вам.

Мини-газгольдеры

Этот тип газгольдера обычно рассматривают как вариант обогрева дачного домика. Их можно установить как на улице, так и в помещении. Мини-газгольдеры для загородного дома легко перевозить (к примеру, на лето). Обычно они не превышают объём в 500 литров, однако этого вполне достаточно, чтобы без проблем получить тепло и горячую воду на всё лето.

Мини-газгольдер на 480 литров

А для регулярного приготовления еды в газовой плите запаса газа без дозаправки хватит на 2 года. Для отопления домика расход будет существенно больше.

Мобильные варианты

Для заправки мини-газгольдеров нужно приглашать специальную службу или возить баллон самому на АЗС. Однако есть более удобный вариант – мобильные газгольдеры. Они существенно больше по объёму. В своей конструкции они уже имеют специальные колёсики, также предусмотрена система крепежей для перевозки. Это позволит сэкономить немалые деньги на вызове специальной бригады. Для перевозки мобильных баллонов собственными силами потребуется небольшой прицеп с лебёдкой.

Пошаговая инструкция дозаправки и правила перевозки

Рассмотрим подробно процесс погрузки, заправки и перевозки газгольдера подобного типа.

Фото Действия

С помощью подъёмного механизма газгольдер легко погружается в прицеп, а колёса попадают точно в пазы на откидной крышке.

С помощью лебёдки подтягиваем баллон до края платформы.

Баллон расположен в специальном металлическом коробе, который имеет специальные крепежи как спереди, так и сзади.

Важно подтянуть крепежи с обеих сторон. Для этого по углам прицепа вкручиваются специальные держатели. Баллон на такой распорке будет надёжно закреплён во время перевозки

Баллон на такой распорке будет надёжно закреплён во время перевозки.

Добираемся до ближайшей заправки и наполняем баллон.

Возвращаемся и делаем все процедуры в обратном порядке. Необходимо проследить, чтобы колёса баллона точно вошли в пазы, чтобы не допустить его опрокидывания.

С помощью специального шланга подключаем мобильный газгольдер к распределительной системе.

Укрываем короб с газгольдером защитной плёнкой.

Обязательно установите на кухне вот такую вытяжку.

Как мы видим, такие мобильные баллоны вполне могут обеспечить нагревом отопительную систему и котлы.

Пользователи отмечают, что устройство такого мобильного газгольдера выгоднее, чем его мини-версия. Особенно если учесть, что многие фирмы предлагают вместе с ёмкостью на колёсах ещё и прицеп.

Отзывы о мобильном газгольдере с прицепом

Однако если расход газа большой, то лучше выбрать стационарное оборудование.

Заправка резервуара и цена на газ

Цена на газ зависит от сезона. Анализ рынка показывает, что минимальная стоимость топлива (от 14 руб/литр) характерна для весенне-летнего периода. С наступлением холодов цена заметно возрастает (до 20 руб./литр). Правильный расчет необходимого объема цистерны позволит значительно сэкономить за счет ее ежегодной заправки по льготным ценам.

Заправкой газгольдера нельзя заниматься самостоятельно – это работа специалистов! Владельцу достаточно обратиться за оказанием услуг в соответствующую фирму. Топливо доставляется к хранилищу на специальных машинах – они снабжены счетчиками контроля объемов поставляемого топлива. Для правильного расчета клиенту достаточно сверить показания счетчика в моменты начала и окончания процесса закачки газа.

Нужно ли разрешение?

Вопрос о наличии разрешения со стороны различных контролирующих инстанций задают многие из тех, кто хотел бы купитьгазгольдер для дачного домикапод ключ. Ответ на него достаточно простой – в разрешении нет необходимости, если:

• Объем газгольдера не превышает 10 000 литров;
• Суммарная мощность потребителей на объекте не превышает 100 кВт;
• Монтаж выполняют специалисты, обладающие соответствующими навыками и допуском к работе с газовым оборудованием.

В случае, когда установка газгольдера на даче выполняется специалистами нашей компании, все три условия выполняются по умолчанию. Таким образом, необходимости в разрешении на автономную газификацию дачного дома нет.

Прокладка подземного газопровода

Транспортировка газа из резервуара до газоиспользующего оборудования осуществляется:

• от резервуара до цокольного ввода – по подземному газопроводу из полиэтиленовых труб;
• от цокольного ввода до точки подключения к оборудованию – по надземному газопроводу из стальных труб.

Траншея для прокладки полиэтиленовых труб должна быть глубиной не менее 1,5 метров и иметь уклон — не менее 1 см на 1 метр. Ширина траншеи определяется лишь удобством копки вручную лопатами и необходимостью исключить обрушение траншеи.

Газопровод укладывается на подготовленную песчаную подушку толщиной не менее 20 см.

Полиэтиленовые трубы газопровода свариваются электромуфтовой сваркой. Никаких разъемных соединений на газопроводе не допускается.

Уложенную в траншею трубу также обсыпают песком толщиной не менее 20см.

На песок на всю длину газопровода укладывается сигнальная лента, позволяющая обнаружить газопровод в случае необходимости проведения земляных работ на участке.

Особое внимание уделите обратной засыпке траншей. Грунт для обратной засыпки не должен содержать твердых пород, которые могут повредить полиэтиленовую трубу в процессе засыпки

Для того, чтобы обеспечить ввод газопровода в строение устанавливается цокольный ввод, который представляет собой готовое заводское изделие с переходом от подземного полиэтиленового газопровода к металлическому газопроводу, который и будет проложен по фасаду дома и подведен к газоиспользующему оборудованию.

Учитывая, что цокольный ввод изготавливается в заводских условиях, должен иметься паспорт на изделие и разрешение Ростехнадзора на применение данного цокольного ввода для сжиженного газа.

Из чего сделан минигазгольдер

Он сделан из высокопрочной стали  марки 09 Г 2С. Толщина стали  здесь идет 4 миллиметра. Если возьмем обычный 50 литровый баллон, у него толщина стенки где-то примерно 3 миллиметра. Здесь идет 4. Это более надежное и более долговечное оборудование, которое будет долго работать. Также газгольдер покрыт специальным  двухкомпонентным покрытием для того, чтобы он тоже служил долго и не ржавел. Когда мы обмотаем термокабель и обернем минигазгольдер утеплителем, емкость под ним будет тоже очень долго служить и не будет ржаветь.

Дальше происходит его утепление. Мы обматываем бочку утеплителем для того, чтобы держалось тепло, когда зимой будут сильные морозы. Включается термокабель в розетку. Сверху у него находится утеплитель, и получается, что емкость находится в тепле. Газ подогревается и, соответственно, хорошо испаряется. И котел хорошо и стабильно работает. Сверху из стены выходит турбированный дымоход. На той стороне стены находится котел. Мы будем заводить магистраль через эту стенку к котлу и, в принципе, все. То есть объект будет газифицирован.

Установка газгольдера в частном доме

Подобные работы производятся специалистами под ключ, но заказывать услуги стоит только у проверенных организаций, на сегодняшний день существует достаточно много фирм, занимающихся этими вопросами.

Самостоятельно выполнять манипуляции запрещено, на это стоит взглянуть в первую очередь. Сертифицированные работники занимаются монтажом, разводкой и подключением к котлу.

Какие документы нужны для установки газгольдера

Подобный процесс напрямую зависит от статуса заявителя о регистрации, для физических и юридических лиц дело обстоит по-разному. Устройство входит в перечень емкостей, которые не подлежат регистрации в Ростехнадзоре, поскольку объем превышает 100 литров.

А также если устройство не является собственностью индивидуального предпринимателя, а за его установку отвечает обычный гражданин, то никаких документов оформлять не потребуется. Необходимо лишь придерживаться всех правил безопасности, их можно без особого труда отыскать и ознакомиться с бумагами лично.

Правила выбора резервуара

Подземные модели устройств будут максимально практичными в частных постройках, ведь учитывая климатические особенности в большинстве регионов, можно с точностью определить минимальный температурный режим.

Процесс регазификации замедляется при их показателях ниже «0», на этот момент стоит взглянуть при выборе оборудования. Небольшие участки потребуют сохранения свободного пространства.

Такие экземпляры зачастую только снаружи приводят в порядок, а если заглянуть внутрь изделия, то там окажутся отложения ржавчины.

Поскольку подобной возможности не представится, то стоит отнестись к совету максимально серьезно, повреждения достигают 40-50% всех стенок приспособления, что можно назвать веской причиной для отказа от покупки.

Расчет объема бака

Большие агрегаты нельзя назвать максимально практичными, необходимо правильно произвести расчеты для каждого загородного дома. В учет берутся такие нюансы как:

1. Характеристики котла.
2. Площадь постройки.
3. Количество оборудования.

Если брать во внимание горизонтальные экземпляры приспособлений, то запас лучше сделать на 15% от показателей потребления, вертикальные конструкции позволяют снизить цифру до 10%. Цены на разную продукцию будут также отличаться, поэтому каждому хозяину необходимо выбирать подходящую емкость

Лишние объемы не нужны в этой ситуации, каждая постройка предполагает индивидуальный подход к просчетам

Цены на разную продукцию будут также отличаться, поэтому каждому хозяину необходимо выбирать подходящую емкость. Лишние объемы не нужны в этой ситуации, каждая постройка предполагает индивидуальный подход к просчетам.

Место размещения газгольдера в частном доме по правилам

Существует несколько правил СНиП и других органов контроля, в них входят минимальные допустимые расстояния до ближайших объектов и нормы безопасности, сводка выглядит так:

1. Жилые постройки, не меньше 20 м. для подземных и 10 м. надземные типы приспособления.
2. Теплотрассы и канализационные трубы не должны находиться ближе, чем на 3.5 м.
3. Инженерные коммуникации и водопровод на 5 м.
4. Колодцы также потребуют выдержать 5 м.
5. 5 и 4 категории дорог удаляют на 10 и 5 м. соответственно для наземных и подземных типов.
6. Источники водоснабжения, РП, ТП, ЛЭП не ближе чем 15 м.

Для практичности поставки топлива, до ближайшей стоянки транспорта лучше выдержать от 30 до 50 метров, этот нюанс предварительно согласовывается с фирмой, которая будет пополнять запасы.

Порядок работ

По завершении подготовительных этапов стоит переходить к непосредственному монтажу, хранилище аккуратно разгружают и ставят на заранее отведенное место. Зачастую под емкость заливается бетонная подушка, чтобы избежать проседания грунта при наполнении, уровень также может сбиться.

Фиксация производится в обязательном порядке, для этого потребуется закупить специальные лапы с болтами. В противном случае на точные показания остатка жидкости в резервуаре рассчитывать не стоит.

Следующий этап работ предполагает устройство системы снабжения голубым топливом, для этого используют пластиковые трубы или экземпляры с антикоррозийным покрытием.

Траншеи засыпают песком, а все заготовки и фитинги крепятся посредством сварки, не стоит забывать о сигнальной ленте, она нужна для предостережения, в противном случае повреждения газопровода не избежать при земельных работах, что чревато утечкой и взрывом.

Как заправить газгольдер

Современные газовые хранилища заправляются от 1 до 3 раз в год в зависимости от емкости цистерны и расхода газовой смеси. Сам процесс заправки газгольдера можно условно разделить на 3 основных этапа.

Выбор сезона для заправки. Прежде всего нужно правильно выбрать время для проведения заправки. С февраля по июль использование газа в бытовых целях заметно снижается, что приводит к снижению как самой газовой смеси, так и ее доставки. Однако, следует помнить, что состав пропан-бутановой смеси в теплое и холодное время года может быть различным.

Если пик потребления приходится на холодное время года, целесообразно использовать «зимние» смеси которые лучше испаряются. Если пропан-бутановая смесь не используется для обеспечения работы отопительной системы, заправлять хранилище лучше летом.

Подготовка к заправке. Чтобы не столкнуться с прекращением подачи газа необходимо своевременно позаботиться о заправке газгольдера. Оптимальным вариантом будет заправка цистерны при наличии в ней 25-30% пропан-бутановой смеси.

Прежде чем приступить к заправке следует зафиксировать показания счетчика чтобы контролировать количество закачанной газовой смеси. Длительность заправки составляет от 30 до 60 мин, в зависимости от емкости цистерны. В это время категорически запрещается курить, пользоваться открытым огнем и любым другим способом нарушать правила техники пожарной безопасности, особенно вблизи заправочной горловины.

Заправка. При заправке цистерны необходимо неукоснительно соблюдать ряд правил, несоблюдение которых может вызвать различные аварии и привести к выходу из строя дорогостоящего оборудования:

• заполнять емкость следует не более чем на 85%. Оставшиеся 15% объема используются для компенсации расширения газовой смеси;
• производить заправку хранилища можно только утром или днем;
• заправку должны производить не менее двух человек;
• прежде чем приступить к заправке следует зафиксировать автоцистерну с помощью стояночного тормоза и деревянных упоров и необходимо заглушить двигатель;
• перед началом заправки необходимо убедиться в надежности крепления сливного шланга. Для этих целей используются специальные хомуты, имеющиеся у заправщика или водителя автоцистерны. Применение подручных средств категорически запрещается;
• к процессу заправки лица имеющие соответствующий уровень допуска и специальную экипировку;

Заправка газгольдера может осуществляться 4 различными методами:

1. Самотеком;
2. Методом увеличения давления в автоцистерне за счет применения компрессорной установки;
3. Методом увеличения давления в автоцистерне за счет нагрева газовой смеси;
4. Методом перекачки газовой смеси с помощью специального насоса.

Владелец участка должен тщательно контролировать работу операторов. При обнаружении каких-либо нарушений, процесс заправки необходимо немедленно нужно остановить.
