Установка и подключение насосной станции к скважине: алгоритм работ

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно. В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается. Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.

Сборка и подключение насосной станции с погружным насосом

Погружной насос в системе насосной станции дома в основном применим в тех случаях когда высота подъема воды гораздо больше, чем может обеспечить всасывающий насос.

Также еще одним плюсом погружного насоса, в составе насосной станции, является и более низкие требования к герметичности патрубка от скважины, до ресивера. При использовании погружного насоса системе не страшны завоздушивания, так как вода подается насосом непосредственно из скважины, а значит, в состоянии на своем пути вытеснить все воздушные пробки.

Сборка (схема) насосной станции с погружным насосом осуществляется по следующему принципу

При подаче воды в дом, далее используется та же схема развязки трубопроводов, как и для предыдущего случая.

(на рисунке не показана).

Минусы насосной станции с погружным насосом заключаются в том, что замена насоса будет производится уже из скважины, то есть скорее всего на улице, а не в помещении (как правило подвал).

Требования к монтажу всех компонентом и узлов насосной станции при аналогичны, как и для случай с всасывающим насосом. Это означает что вся арматура и узлы должны быть исправны, а соединения герметичны, но повторимся, что при снижении эксплуатационных свойств подающего трубопровода от скважины до ресивера (невозможность удержать столб воды), такая станция все же будет обеспечивать свою полную работоспособность без предварительно подготовки.

В случае, с всасывающем насосом, вам предварительно необходимо будет заполнить всасывающий патрубок, если с него уйдет статический столб воды.

Чем хороша насосная станция без гидроаккумулятора

Насосная станция без гидроаккумулятора стоит на многих дачных участках. Его основное отличие от насосов с гидроаккумулятором, это, как вы правильно могли заметить, отсутствие гидроаккумулятора.

Если у насоса его нет, то, скорее всего, он работает с накопительным баком. Это вторая разновидность насосных станций. Это старая конструкция, но она по-прежнему используется на дачах. Количество воды в баке можно оценить по поплавку, который ставить в бак. Когда объём воды уменьшился до предельных значений, то в этот момент срабатывает датчик. Он в этот момент посылает сигнал, чтобы началась подкачка воды.

Среди минусов системы можно выделить:

Низкий напор воды;
Большие размеры бака;
Трудность установки;
Накопительный бак надо устанавливать выше уровня насоса;
При поломке датчика, который сигнализирует о переполнении, вода может затопить дом.

Главным преимуществом такого насоса является низкая стоимость. Гидроаккумулятор стоит не дешево, поэтому без него вы сможете сэкономить деньги.

Насосная станция без гидроаккумулятора с наличием накопительного бака – это прошлый век. Дачники не рекомендуют покупать его, если есть возможность купить насос с гидроаккумулятором. Несмотря на низкую стоимость на такие насосы, вы рискуете затопить свой дом водой. Поэтому, лучше не приобретайте такие насосы.

Виды оборудования

Делятся на два типа:

автоматические;
самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Виды насосных станций водоснабжения

Известные конструкции водоснабжающих станций различаются между собой по ряду показателей, в связи, с чем выбор наиболее подходящей конструкции должен учитывать в первую очередь круг решаемых задач.

По типу расположения эжектора

Конструкции с вмонтированным эжектором дают возможность забора воды из источника, глубина которого не превышает 8 м. Такие установки обладают невысокой мощностью и способны обеспечивать слабый напор водяного столба, однако такая станция устойчива к попаданию воздуха в систему. Особенностью устройств этого типа является избыточный шум, в связи с чем, рекомендуется выполнять их монтаж в специально отведенном пространстве колодца (кессоне) или в отдельном сооружении.
Схема с использованием выдвижного эжектора характеризуется способностью обеспечивать подъем воды с глубины 50 м, при этом всасывающее устройство заглубляется в толщу воды. Учитывая низкий уровень шума, создаваемый при работе агрегата, существует возможность монтажа устройства в пределах дома. Такие аппараты хороши при большой глубине скважины, поскольку обеспечивают хороший напор при сравнительно малых затратах энергии. Однако, при всасывании часто происходит вовлечение в конструкцию частиц пыли и грязи, что приводит к засорению эжектора и его быстрой поломке. Производительность таких станций находится в прямой зависимости от глубины погружения аппарата.

По типу водозабора:

Поверхностные станции, монтируются над уровнем земли, забор воды осуществляется при помощи заглубленного шланга, имеющего небольшой диаметр. К достоинствам такой схемы следует отнести возможность быстрого выполнения ремонтных операций и простоту использования агрегата. Критичным параметром для таких устройств является глубина источника, которая не должна превышать 9м. Кроме этого, вихревые насосы такого типа чувствительны к воздействию влаги и морозам, что необходимо предусматривать при выборе места для их установки с учетом уровня производимого ими шума. К весомым преимуществам таких механизмов, можно отнести меньшую цену, которая компенсируется большими затратами энергии по отношению к насосам погружного типа.
Устройства погружного типа заглубляются в источник, что не отражается на их работе, поскольку все узлы насоса смонтированы в корпусе из водонепроницаемого материала. Эти механизмы способны обеспечивать надежную подачу и хороший напор при заглублении существенно ниже уровня 10м. К их преимуществам относится простота монтажа и экономичность, однако их стоимость превышает конструкции поверхностного типа.

По типу накопительной емкости:

Механизмы, оборудованные накопительным баком емкостью до 100л, представляет собой резервуар, монтируемый на поверхности чердака в который насосом нагнетается вода до заполнения объема конструкции. После этого, вода поступает свободным током по трубопроводам и расходуется по мере необходимости, причем насосы включаются при полном опустошении емкости. Не очень высокая популярность этих устройств объясняется тем, что наряду с экономичностью, схема обладает массой недостатков, среди которых большой объем занимаемого пространства, слабый напор в системе и наличие риска затопления дома.
Схемы, предусматривающие наличие мембранного бака или гидроаккумулятора, отличает возможность регулировки давления, что дает возможность монтажа накопительного резервуара в подвале или специально оборудованном помещении. Система отличается герметичностью, широкой линейкой выпускаемых конструкций, что позволяет выбрать достаточно компактную модель. С другой стороны, при нормальном напоре, емкость накопительного бака редко превышает 30л, кроме того, такие механизмы имеют ощутимо большую стоимость по сравнению с предыдущим вариантом. Современные типы гидроаккумуляторов обеспечивают защиту насоса от частых включений, при этом такая схема, предусматривающая использование автоматического контроля при выборе объема емкости ориентируется на дебет источника.

По типу насоса:

Колодезные насосы некритичны к качеству проходящей через них воды, однако обеспечивают меньшую производительность по сравнению с устройствами погружного типа.
Центробежные погружные механизмы обеспечивают хороший напор воды, однако чувствительны к наличию примесей и чистоте воды в источнике.

Приведенная классификация свидетельствует о наличии большого разнообразия схем системы водоснабжения. Основными ориентирами при выборе между ними является производительность скважины, потребляемая мощность установки и удобство использования той или иной схемы.

Выбор места размещения насосной станции

Насосная станция расположенная в доме

Установку для перекачки воды из скважины в трубопровод можно смонтировать в самом доме или в пристройке к основному строению. И оба варианта размещения имеют свои достоинства и недостатки, а равно и накладывают ограничения на выбор модели насосной станции.

Так, внутреннее размещение исключает использование в качестве станции очень шумной модели с встроенным эжектором. Ее придется заменить моделью с выносным эжектором, которая работает практически бесшумно. Но последний вариант (станция с выносным эжектором) демонстрирует производительность на уровне 30-35 процентов от аналогичного показателя модели со встроенным блоком всасывания.

Внешнее размещение станций с внутренним эжектором, удаленных от жилой зоны строения, вполне оправдано и с точки зрения производительности системы автономного водоснабжения, и с позиции сохранения уровня комфортного проживания в доме. Да, такая станция шумит, но шумит она за стенами жилища. А вот проблем с производительностью в данном случае нет в принципе.

Впрочем, выносное размещение генерирует совершенно иную проблему – расположенную в пристройке станцию придется утеплять и отапливать. Иначе она попросту замерзнет зимой

В итоге, если строение нуждается в достаточно объемном водоснабжении (многоквартирный дом, ресторан, кафе), то станцию придется размещать за пределами жилища – в пристройке, отапливаемом гараже, утепленном сарае. Ну а если потребности не выходят за рамки стандартного расхода воды (краны, душ, сливной бачок), то станцию можно разместить в подвале или подсобном помещении.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным. Оснащенный внешним эжектором

Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям

который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям

Оснащенный внешним эжектором. который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи. более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал. в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Подготовительный этап

Прежде чем заняться устройством насосной станции, нужно провести несколько предварительных этапов работ.

Выбор типа оборудования

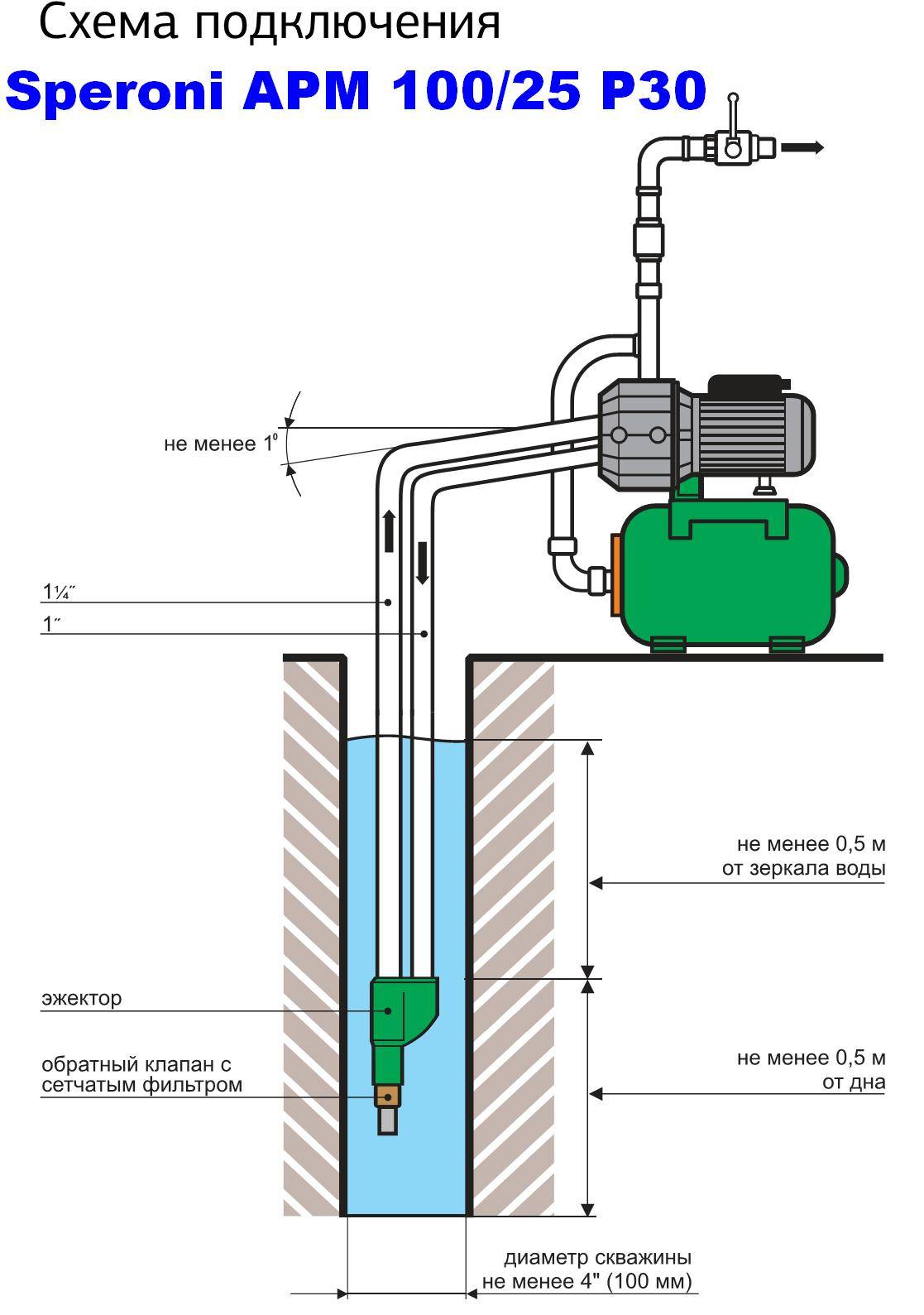

Подключение поверхностного эжекторного насоса

Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.

Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.

В остальном оборудование подбирают по таким техническим параметрам:

мощность;
производительность;
напор;
стоимость.

Выбор труб

Водопроводные полиэтиленовые трубы

Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.

Внутри дома лучше укладывать полипропиленовые трубы. Их монтаж выполняют методом пайки. В результате оплавленный полимер формирует идеально герметичное соединение.

Выбор места размещения

Расположение насосного оборудования в скважинном кессоне

Подключение водяной станции к скважине лучше делать максимально близко к гидротехническому сооружению. Есть несколько основных мест, в которых можно установить оборудование:

Подвал частного коттеджа. Здесь всегда сухо, умеренно тепло. Не придется тратиться на устройство технического помещения и его утепление

Но важно помнить, что работающая насосная станция издает очень громкие шумы, что может вызывать дискомфорт жильцов дома. Потребуется звукоизолировать подвал, чтобы устанавливать в нем нагнетательное оборудование.
Кессон

Это специальная защитная камера, устроенная у самого оголовка скважины. Кессон удобен тем, что полностью изолирует всех жильцов дома от шумов, защищает оборудование от атмосферных осадков, холода, вандалов. При устройстве камеры можно не бояться, что влага будет оказывать негативное действие на стенки подвала, даже если речь идет о конденсате.

Существует несколько важных принципов, которых следует придерживаться при выборе места под установку насосной станции:

Монтировать оборудование желательно максимально близко к источнику.
Доступ к технике должен быть свободным круглый год.
Важно обеспечить хорошую вентиляцию помещения.

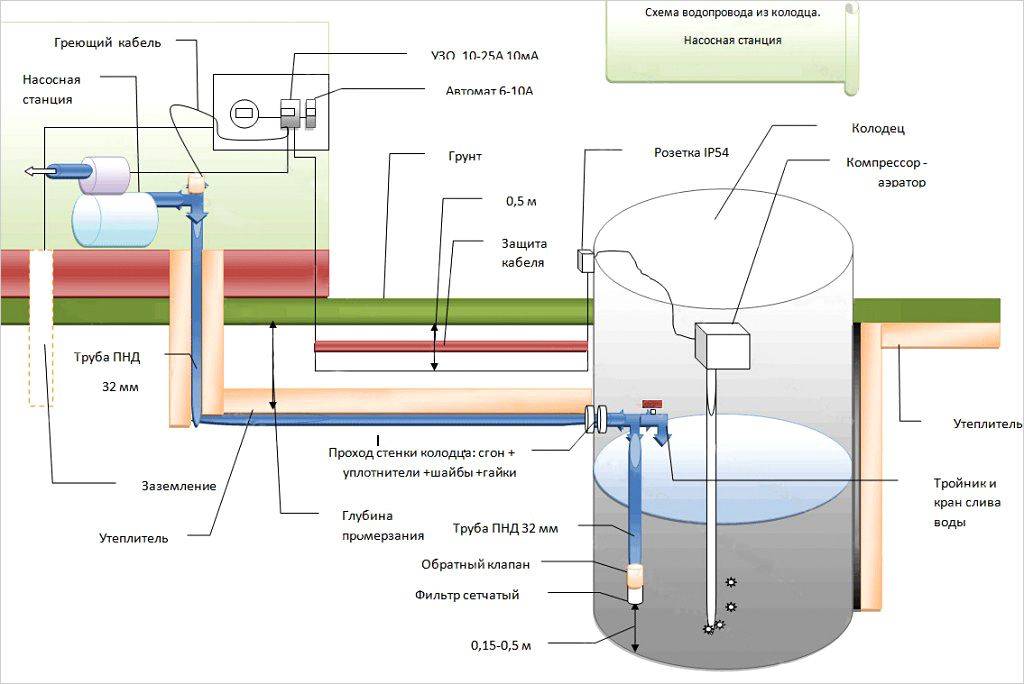

Варианты подключения станции

Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Это интересно: Устройство и принцип работы классической насосной станции водоснабжения

Компоновка устройства

Устанавливается обратный клапан на насосную станцию, который предотвращает отток воды обратно в водоем. Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной сезонной схеме. Запорной арматуры и дополнительных систем очистки воды на этом участке не нужно.
Однако такое расположение затрудняет доступ для проведения необходимых профилактических работ, а также снижает уровень давления подачи воды в дом. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.
Он лучше работает при равномерном токе воды, что возможно только после насосной станции — на питающей магистрали до станции вода движется слишком импульсивно, с большей пиковой мощностью.
Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен.
Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.
При подключении нужно учитывать глубину ее расположения, а также диаметр используемых труб. Таким образом, клапан препятствует опустошению системы — она остается всегда заполненной.
Обычно её приходится повторять несколько раз, каждый раз доливая воду через воронку.
Монтаж водопровода, часть 1, летний вариант.

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

Использовать фильтрующие элементы.
Разобраться в работе насосной станции, реле согласно инструкции.
Обязательно использовать гидроаккумуляторы.
Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы. Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

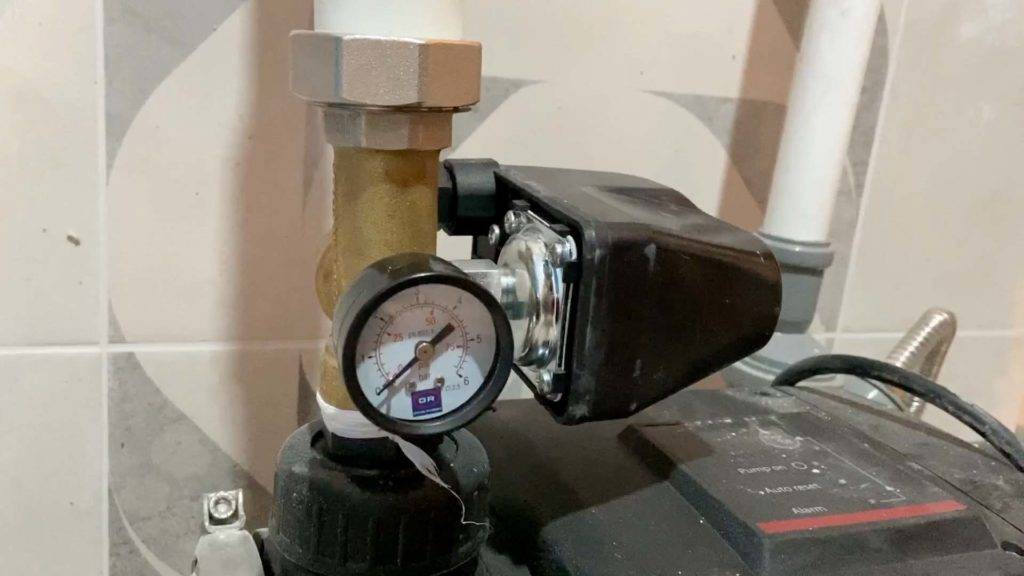

Установите реле давления

Реле давления устанавливается сразу за насосом

Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.

Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.

Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.
