Кирпичный дымоход в деревянном доме
Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич

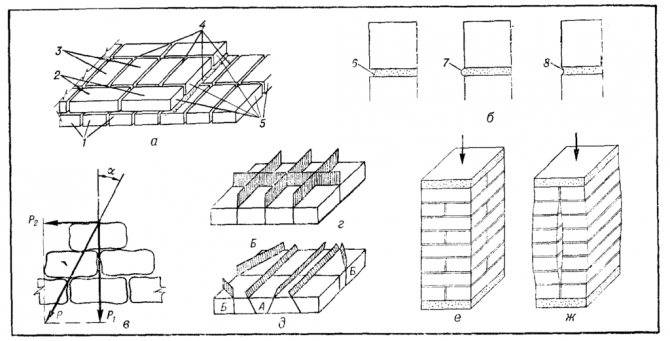

При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор
Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.
Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».
Проход дымохода сквозь деревянное перекрытие
На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.
Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.
В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.
Примыкание дымоходов к стенам из дерева
Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.
примыкание дымохода к деревянной стене
Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.
Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.
Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.
Прохождение дымохода через кровлю деревянного дома
При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.
проход дымохода через крышу
Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.
Расположение дымовой трубы на кровле деревянного здания
Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.
Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.
Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.
высота трубы над кровлей
В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.
Идеи дизайна
Современный камин – не просто функционирующее и обогревающее устройство, но еще и предмет интерьера.
Живой огонь, несмотря на большое разнообразие реалистичных имитаций пламени, по-прежнему актуален. Сегодня камин можно расположить на втором этаже, в спальной комнате и даже организовать конструкцию под лестницей.
Если построить камин на втором этаже с деревянными перекрытиями, это создаст ощущение уюта и масштабности, визуально увеличит и разграничит пространство.
Если в частном деревянном доме предполагается создание урбанистического дизайна, дополните его настоящим камином. Это будет не только эстетический элемент, но и полностью функционирующий. Если поездки на дачу – не просто необходимость, а полноценный отдых, следует задуматься о дровяном камине, который станет ярким акцентом большой гостиной. Печь-камин способна обогреть весь дом, если он небольшой.
Красиво и оригинально смотрится камин в гостиной или спальне в стиле прованс, модерн, фьюжн.
Гармоничен он и в современном интерьере.
Конструкцию можно разместить не только в доме. Бани под старину с камином смотрятся уютно, традиционно полноценно функционируют.

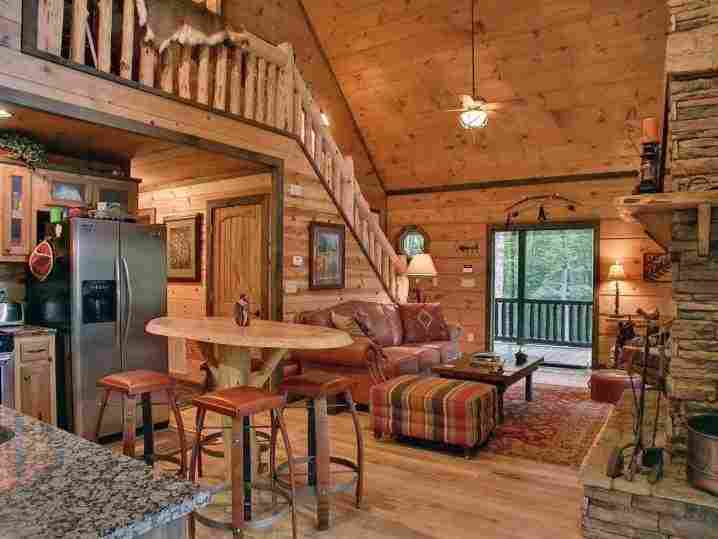

Камин в срубах, пристенные конструкции – самые популярные решения в деревянных домах.
Оформляются классические камины дополнительным освещением. Конструкции со вторым светом добавляют помещению уюта и создают особый световой акцент. Камин в деревянном доме – это определенная волшебная атмосфера. Его конструкция требует создания на полу прочного огнеупорного основания, которое выдержит вес конструкции, и не будет нагреваться. Монтаж камина с топкой youtube инструкция поможет сделать самостоятельно. Не забывайте, что настоящие камины выглядят более масштабно и величественно, по сравнению с электрическими, газовыми или декоративными.
Преимущества и недостатки
Камин в загородном доме — это элемент декора, который создает неповторимое оформление помещения и привлекательный дизайн. Еще одно его достоинство — получение дополнительного источника обогрева дома. Недостатки, как правило, обусловлены обустройством топки:
- Трудности, которые связаны с монтажом и устройством каминной зоны. Строительство открытого камина возможно, только если на начальной стадии сооружения дома была предусмотрена эта возможность и под конструкцию был залит отдельный фундамент. Необходимо соблюдать очередность монтажа, в том числе поэтапную сдачу сооружения для приемки органами регистрации.
- Проверка топочной камеры и дымоходного канала сотрудником МЧС, проводящаяся до подключения дымоотвода. Работы с оформлением всех бумаг могут затянуться не на один год.
- Особенности конструкций из дерева — полная усадка дома может произойти не ранее, чем спустя 6−7 лет. Строительство камина можно производить лишь после завершения этого времени.
- Ограничения, которые связаны с размером помещения. Размеры портала увеличиваются с учетом выбранного материала. Домашний очаг можно сооружать в помещении размером не меньше 25 м².
Во время монтажа не стоит жертвовать действующими требованиями безопасности для придания привлекательного внешнего вида отопительному устройству. Требуемые размеры топочной камеры и дымоотвода обязаны соответствовать тем, что указаны в СНиП. Перед проведением работ необходимо сделать правильные теплотехнические расчеты и разработать проект камина. Это сможет уберечь дом от нежелательных негативных последствий.

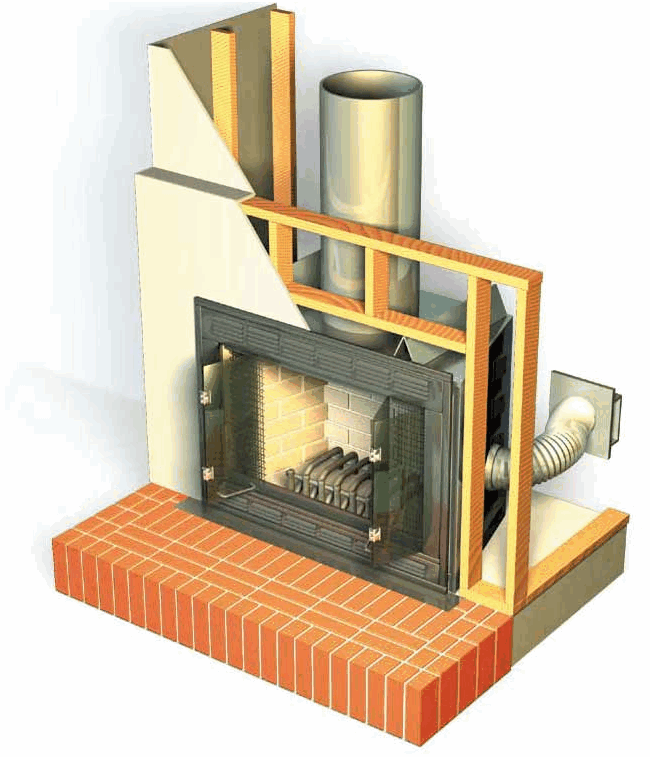

Установка камина в деревянном доме
Несмотря на возросшую популярность кирпичных каминов, они имеют один серьезный недостаток – неспособность качественно прогреть весь дом.
Кроме того, часть тепла выходит через трубу. Более рациональным решением для деревянного дома можно назвать установку печи-камина. Такая конструкция дает возможность не только обогревать помещение, но и готовить еду.
Также они отличаются простотой монтажа и большей безопасностью в использовании. Если необходимо обогреть дом в несколько этажей, достаточно подключить к печи контур водяного отопления.
Современные печи-камины не требуют проектировки и профессионального монтажа, достаточно выбрать понравившуюся модель и произвести несложную установку.
Основные достоинства современных каминов:
- экономичны;
- снабжены системами регулирования параметров горения;
- не предполагают установку прочного основания и создания защитных стен в доме;
- имеют повышенную теплоотдачу;
- снабжены закрывающейся топкой с термостойким самоочищающимся стеклом;
- имеют отсоединяющийся зольник;
- способны равномерно обогреть всю площадь дома.
Конструктивно существуют два типа таких установок:
- с воздушной системой обогрева;
- с водяной системой обогрева.
Если дом имеет мало межкомнатных перегородок и используется в качестве дачи, в которой люди проживают наездами, вполне подойдет система воздушного отопления. При постоянном проживании, а также в многокомнатном или многоэтажном доме рационально применять систему водного отопления. Для этого к радиатору подключается водяной контур.
Технология строительства кирпичной печи без фундамента
Небольшие кирпичные печи без фундамента отлично подходят для дачных домиков или времянок, особенно если постройка уже готова, и возвести в ней фундамент под печь нет никакой возможности. Установить печь-малютку можно на обычный пол, даже деревянный, если только он изготовлен из достаточно толстых досок. Будучи оборудованной чугунной конфорочной плитой, она может использоваться не только для отопления, но и для приготовления пищи. При этом данный агрегат в эксплуатации более удобен, чем стальные печи, так как излучает тепло мягко и может накапливать его в достаточном количестве (подкладывать дрова приходится реже).
Не всегда есть возможность выделить место под фундамент печи, однако есть варианты печей, где фундамент не требуется.
Многие владельцы уже построенных дачных домиков не решаются на возведение такого агрегата из-за нежелания или отсутствия возможности сооружать фундамент под печь. В такой ситуации можно построить миниатюрную кирпичную печь без фундамента.
Основные моменты
Что нужно учитывать при монтаже камина:
- отверстие под топку должно соответствовать 1/50 от площади комнаты;
- высота портала должна быть в 2 раза больше, чем глубина топливника;
- диаметр дымохода делают 10-15 см, он должен быть в 10-15 раз меньше площади топки;
- камин не устанавливают на пути сквозняков и у ступенек;
- длину трубы дымохода делают не менее 50 см.
Схема устройства фундамента Общая длина дымовыводящей системы составляет 3-4 м, иногда ее увеличивают до 7 м.
Конструкция должна быть защищена от воздействия влаги. Для этого выполняют вертикальную и горизонтальную гидроизоляцию рулонными или обмазочными материалами.
Монтаж сэндвич-дымохода через стену
При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.
Как можно выводить сэндвич дымоход через стену
Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.
Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.
Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).
Подготовка места под установку печи и установленный в стену ППУ с куском трубы
В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.
Пример организации прохода сэндвич трубы через стену
Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.
Вот так выглядит заделанный листом металла проход трубы через стену
В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.
Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический
Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.
Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.
Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм
Сделанная своими руками опорная площадка из перфорированного уголка
Конструкция из П-образного металлического профиля
Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.
Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.
Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.
Вывести дымоход желательно выше конька
Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.
Крепление растяжек к дымоходу из сэндвич туб
Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).
Необходимые материалы
Кирпич должен отвечать следующим требованиям:
Для основной кладки нужно выбирать полнотелый красный керамический кирпич. Материал с пустотами не применять.
Топку выкладываем огнеупорным камнем
Допускается замена огнеупорного материала глиняным кирпичом без пустот.
Раствор для кладки лучше изготовить из готовой смеси, купить которую можно в строительном магазине.
Керамический кирпич уже бывший в употреблении можно использовать, только если он не имеет изъянов
Можно изготовить раствор самостоятельно. Для этого глина без посторонних включений, разбавляется водой и выдерживается двое суток. Далее необходимо долить воды пока раствор не достигнет консистенции сливок, а затем пропустить его через строительное сито.
К готовому глиняному раствору добавлять сухой просеянный песок и перемешивать до получения нужной густоты.
Проверить готовность раствора можно таким способом – скатать «колбаску» диаметром 1 – 1,5 см и попробовать накрутить ее на деревянную палочку окружностью 4-5 см., если «колбаска» не разваливается в процессе, то раствор готов.
Фундамент
Очаг лучше устанавливать на обособленный фундамент. Для этого выкопайте котлован глубиной 50 см, а стороны котлована должны быть на 30-40 см больше стороны камина, чтобы после установки с каждой стороны оставалось не менее 15-20 см бетонной кладки. Наполните его битым кирпичом или камнем, проливая раствором.
Для изготовления фундамента в раствор необходимо добавлять цемент либо известь
При помощи какого-либо штыря проткните смесь камней и раствора в нескольких местах, чтобы не допустить образования воздушных пузырей. Лучше если фундамент будет возвышаться над уровнем пола на пару кирпичей.
Оставляем фундамент для застывания на 20 дней, затем покрываем его двумя слоями рубероида для гидроизоляции.
Правила каминной кладки
Выложить простую кирпичную стену и тело печи – это совершенно разные вещи, поэтому следует знать общие правила каминной кладки:
- Замешивая раствор для кладки, обязательно строго соблюдайте инструкцию на упаковке.
- Красный кирпич перед укладкой опускайте в емкость с водой на 3-5 мин, пока не прекратится выделение пузырьков воздуха.
- Даже опытный печник сначала раскладывает ряды насухо, подпиливает, подгоняет, используя порядовки (схемы камина по рядам), а уже потом можно «сажать» кирпичи на раствор.
- Необходимо постоянно проверять горизонталь с помощью строительного уровня, а вертикаль – отвесом. Делать это нужно в разных точках.
- Участки из огнеупорного кирпича и красного керамического не связывают между собой.
- При установке металлических уголков кирпичи, которые на него опираются нужно класть без раствора.
- Максимальная толщина швов не должна превышать 5 мм.
- Укладывая кирпичи на раствор, их можно пристукивать, а вот горизонтально двигать их недопустимо.
- Излишки раствора, которые выступили из-под кирпича, нужно удалять мастерком, а внутреннюю поверхность стенки через каждые 2-3 ряда кладки необходимо протирать мокрой тряпкой.
Каменная кладка должна представлять собой монолит
Кирпичный дымоход
Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.
Напомним вам, что:
- Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
- Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
- Серьёзный вес требует фундамента.
- Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
- Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.
Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.
Междуэтажное перекрытие
На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.
Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.
Примыкание к деревянной стене.
Стена
- Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
- В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
- В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
- Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.
Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.
- Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
- Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
- Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
- В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.
Рассчитываем размеры камина правильно
Проектируя и создавая чертеж будущего камина, очень важно правильно рассчитать его ширину и высоту
| Размеры элементов, мм | Площадь помещения | |||||
|---|---|---|---|---|---|---|
| 12 м2 | 15 м2 | 20м2 | 25 м2 | 30 м2 | 40м2 | |
| Ширина портала | 400 | 500 | 600 | 700 | 800 | 900 |
| Высота портала | 420 | 490 | 560 | 630 | 700 | 770 |
| Глубина топки | 300 | 320 | 350 | 380 | 400 | 420 |
| Высота задней стенки | не менее 360 | |||||
| Ширина задней стенки | 300 | 400 | 450 | 500 | 600 | 700 |
| Высота дымосборника | 570 | 600 | 630 | 660 | 700 | 800 |
| Сечение дымохода с шероховатой внутренней поверхностью | 140*270 | 140*270 | 270*270 | 270*270 | 270*400 | 270*400 |
| Сечение дымохода с гладкой внутренней поверхностью | 140*140 | 140*270 | 140*270 | 270*270 | 270*270 | 270*270 |
Размеры топки зависит от площади помещения. Существует простая формула, которая вам позволит правильно выполнит все расчеты:
Измеряем площадь комнаты и делим ее на 50.
Полученное значение – это размер топочного окна.
Чтобы отопить небольшую комнату в 20 квадратных метров, вполне хватит камина с топочным проемом в 0,50 м2.
Мы предлагаем также воспользоваться таблицей, чтобы правильно рассчитать все необходимые параметры для будущего камина.
После расчета ширины топки, нужно определиться с ее глубиной. Эффективность отопления камина напрямую зависит от этого параметра. Согласно стандартной формуле расчета она равняется 2/3 высоты топки.
Если вы проигнорируете этот фактор и, в угоду внешнему виду решите увеличить глубину топки, то это напрямую отразится на теплоотдаче камина.
Практически все полученное тепло от сгорания дров, будет уходить через трубу на улицу. В этом случае, камин будет выполнять скорее декоративную функцию, радуя красивым отблеском огня. Вы же будете только и успевать подкладывать дрова в топку.
При сокращении глубины топочной камеры в соотношении с ее высотой, может возникнуть вероятность задымления помещения.
Кроме правильного расчета топки, нужно большое внимание уделить обустройству дымохода, от которого зависит пожаробезопасность и хорошая тяга. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту. В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту
В первую очередь, нужно правильно рассчитать диаметр выходного отверстия трубы и ее высоту.
Согласно нормам СНиПа, диаметр дымохода должен быть не меньше 150:170 мм. Если вы выбрали дымоход с прямоугольным сечением, тогда его ширина должна равняться 1/10 части размера топочной камеры.
Высота дымохода не должна быть меньше 5 метров. Но иногда, при большой высоте этажей, вам понадобится поднимать дымоход еще выше. В этом случае ориентируемся на конек крыши и место вывода трубы.
На рисунке показано, как правильно выводить высоту дымохода.
Высота дымохода над крышей
Поэтому хорошо просчитайте все эти параметры, прежде чем приступите к строительству камина своими руками.
Выбор месторасположения камина
Установка камина в деревянном доме предполагает правильный выбор места монтажных работ. Нельзя чтобы горячие поверхности касались элементов дерева
Важно уделить внимание следующим аспектам:
Установка отопительного прибора должна присутствовать на этапе проекта здания.
Не рекомендуется размещать очаг напротив дверей и окон, так как сквозняки могут спровоцировать задымление пространства.
Не подходит установка камина для малогабаритного помещения, потому что для горения важно обеспечить поступление кислорода. Для обогрева больших площадей можно применить воздуховоды.. Лучшее решение для расположения очага в доме из дерева – это монтаж посередине помещения, без привязки к стенам
Лучшее решение для расположения очага в доме из дерева – это монтаж посередине помещения, без привязки к стенам.
Монтаж дымохода из сэндвич труб через стену, не так сложен, как кажется
Не так давно, монтаж печного дымохода, был очень сложным делом и требовал специальных навыков. Кирпичная кладка трубы с замысловатыми изгибами внутри, делала работу печников востребованной. Конечно, были и упрощённые варианты из простой металлической трубы, но тут возникало множество сложностей с теплопотерей и скапливающимся конденсатом.
Сегодня, самый распространённый материал для дымоходов – это сэндвич-труба. И о том, как правильно произвести монтаж дымохода из сэндвич труб через стену и хотелось бы поговорить в этой статье.
Что такое сэндвич труба
Как видно на фото выше, слово сэндвич в её названии применено неслучайно. По сути, это две трубы разного диаметра вставленные одна в другую и с прослойкой из негорячей базальтовой ваты.
Основные преимущества
Не будем подробно останавливаться на устройстве сэндвич трубы, так как наша статья не об этом, выделим лишь самые основные её преимущества:
- Из-за низкой степени отдачи тепла наружу, скопление конденсата внутри сведено к минимуму.
- Внешняя оболочка не нагревается до высоких температур, а значит, исключена опасность возгорания или ожогов.
- При проведении дымохода через стену потребуется значительно меньшее отверстие.
Даже, учитывая лишь эти факторы, выбор материала для дымохода очевиден. Гораздо важнее вопрос – как правильно смонтировать сэндвич дымоход, и на нём мы остановимся поподробнее.
На что обратить внимание при покупке
Качественные сэндвич трубы, изготавливаются из нержавеющей стали. Отличить нержавейку от простой стали, можно при помощи магнита. Нержавейка не магнитится.
Но этого мало. Техническая документация на сэндвич дымоходы, должна обязательно содержать сведения о марке, использованной в производстве нержавейки. Приведённая ниже таблица показывает, какие могут стоять маркировки и в чём их отличие.
Номер в порядке убывания качества. Марка нержавеющей стали. Общие технические характеристики.
Монтаж дымохода из сэндвич труб через стену, не так сложен, как кажется Монтаж дымохода из сэндвич труб через стену, не так сложен, как кажется Не так давно, монтаж печного дымохода, был очень сложным делом и требовал специальных навыков. Кирпичная кладка трубы с
Установка кирпичной печи
Основание кирпичной печки предпочтительнее выкладывать заранее (на этапе проектирования дома или при заливке фундамента под него). Под кирпичную дровяную печь весом порядка 300 кг лучше всего подготовить монолитное бетонное основание, заливаемое по всей площади конструкции. Если дом уже построен и обжит – придется разобрать полы в выбранном месте, затем углубиться в землю примерно на 25 см.
После этого необходимо подготовить подушку из песка и гравия, тщательно утрамбовать ее, залить бетонным раствором предварительно армированное основание. Допускается сделать фундамент в виде бетонных столбиков или ленточной конструкции, сооружаемой по типовой схеме.
По завершении монтажа печи-камина в домах из бруса останется изолировать стенку любым удобным для человека способом.
Монтаж дымохода
Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.
При монтаже вентиляционных отводов возможны два варианта:
- вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
- невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.
Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:
- выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
- усилить фундамент дома в месте будущего расположения камина.
Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.
При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.
Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич
Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.
Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.
Для удаления скопившегося нагара следует периодически приглашать специалиста.
Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.
При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению. Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу
В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки
Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.
При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.
Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.
