Установка канализации в частном доме своими руками

Как получить разрешение на установку септика

Для этого потребуется разработка и согласование проекта. Он должен отвечать требованиям санитарных норм 2.1.5.980-00 и СНиПам 2.04.03.85, 2.04.04.84, 2.04.01-85.

Технические требования

Проект согласовывается в Санитарно-эпидемиологической службе (СЭС). Существует ряд требований, которые необходимо соблюдать для получения разрешения в этой организации.

Выгребная яма размещается только в пределах участка.
Ее располагают на расстоянии не мене 10 м от водопровода, так как вредные вещества просачиваются сквозь почву и разносятся грунтовыми водами.
При планировке территории важно учитывать особенности основания. Суглинистая почва слабо проницаема

В этом случае до колодца должно быть не менее 10 м. У глины проницаемость выше. Минимальная дистанция — 20 м. При высоком содержании песка расстояние до колодца составит 50 м.
Глубина ямы — не более 3 м, иначе ее будет сложно вычищать.
Следует обеспечить беспрепятственный подъезд ассенизаторов.
Минимальное расстояние от септика до ограды и хозяйственных построек — 1 м, до жилого дома — 5 м, до соседнего забора — 2 м. Если поселок только начинает застраиваться, необходимо выяснить место расположения соседского дома и подсобных сооружений.
В процессе эксплуатации выделяются вредные для здоровья и взрывоопасные газы, поэтому он должен иметь вентиляционную трубу. Ее высота над нулевой отметкой — 60 см, толщина — 10 см.
Оборудование монтируют на 1 м выше уровня залегания сточных вод.

Устройство канализации из бетонных колец

Если вас не устраивает готовая пластиковая автономная система для очистки стоков, по причине ее размеров или стоимости, то вы можете сделать септик из нескольких отсеков самостоятельно. Отличный недорогой материал для реализации задуманного – бетонные кольца. Все работы вы можете выполнить самостоятельно.

Преимущества и недостатки системы

Среди преимуществ септика из ЖБИ колец, отметим следующие:

• Доступная цена.
• Неприхотливость в процессе эксплуатации.
• Возможность выполнения работ без помощи специалистов.

Из недостатков внимания заслуживают следующие:

1. Присутствие неприятного запаха. Сделать конструкцию абсолютно герметичной невозможно, а посему и образования неприятного запаха возле септика не избежать.
2. Необходимость очищать камеры от твердых отходов при помощи ассенизаторской техники.

Если неграмотно провести монтаж колец, то септик будет негерметичным из-за чего увеличится риск проникновения неочищенных сточных вод в грунт. Но, при грамотном монтаже септик будет герметичным, поэтому этот недостаток системы по праву называется условным.

Схема и расчеты

Схема сооружения септика, как правило, включает в себя 1–2 камеры, предназначенные для отстаивания и очистки сточных вод и поля фильтрации/фильтрующий колодец.

Если в вашем доме проживает мало людей и к канализации подключено минимум сантехнических устройств, то вы вполне можете обойтись септиком, состоящим из одного отстойника и фильтрующего колодца. И наоборот, если у вас много домочадцев и подключено к канализации много устройств, то септик лучше сделать из двух камер и фильтрационного колодца.

Кольца для септика

Как провести расчеты необходимого объема для септика уже описывалось выше. Согласно строительным нормам, камера септика должна вмещать трехсуточный объем стоков. Объем ЖБИ кольца 0,62 м3, а это значит, что для сооружения септика на 5 человек вам потребуется отстойник из пяти колец. Откуда взялась эта сумма? Для 5 человек нужен септик, имеющий объем 3 м3. Эту цифру нужно разделить на объем кольца, равный 0,62 м3. У вас получится значение – 4,83. Его нужно округлить к большему, а, значит, для обустройства септика в этом конкретном случае вам понадобится 5 колец.

Подготовительные процессы

Котлован должен иметь такой размер, чтобы в него можно было поместить камеры септика и фильтрующий колодец. Эти работы, разумеется, можно выполнить вручную, но это долго и очень тяжело, поэтому более рентабельно заказать рытье котлована у фирмы с землеройной техникой.

Дно котлована в месте установки камер отстойников нужно забетонировать дабы избежать возможность проникновения неочищенных стоков в грунт. Перед началом бетонных работ, следует провести дренирование части дна котлована для установки отстойников, уложив на него песчаную подушку, слоем 30–50 см.

Место под фильтрующий колодец также требует подготовки основания. Под него нужно сделать подушку из песка, щебня и гравия толщиной не менее 50 см.

Монтаж колец

Теперь настало время организовать перелив, а для этого к кольцам нужно подвести трубы. Лучше, чтобы они работали по принципу гидрозатвора, то есть их нужно устанавливать с изгибом.

Герметизация

Чтобы провести герметизацию стыков вам нужно использовать раствор с аквабарьером. С наружной стороны резервуары необходимо обработать обмазочной или наплавляемой гидроизоляцией.

Еще один вариант – приобрести пластиковые цилиндры, устанавливаемые внутри колодца. В таком случае вероятность проникновения грязной воды будет сведена к минимуму.

Монтаж перекрытий/засыпка

Монтаж перекрытий и засыпка

Готовые колодцы нужно накрыть специальными плитам из бетона, в которых предусмотрены отверстия для монтажа канализационных люков. В идеале обратную засыпку котлована следует проводить грунтом с большим процентным соотношением в его составе песка. Но при невозможности реализовать это, котлован можно засыпать вынутым из него прежде грунтом.

Теперь септик можно запускать в эксплуатацию.

Монтаж внутренних сетей

Набор сантехники, устанавливаемой в загородных домах, как правило, не отличается от перечня приборов, которыми оборудуются квартиры. Более того, в коттедже возможно установить такие элементы, которые в многоэтажке установить не разрешат. Например, можно сделать бассейн или сауну. Иными словами, внутренние сети в частных домах не менее, а в некоторых случаях, и более сложные, чем в городских квартирах.

По этой причине, монтаж канализации в доме не следует начинать без предварительно разработки проекта с составлением подробной схемы разводки. Неграмотно смонтированная система будет плохо работать и часто забиваться.

Внутренние сети используются для сбора и транспортировки стоков к месту вывода трубопровода из дома. В состав внутренних сетей входят:

• Все санитарные и бытовые приборы, которые требуют подключения к системам канализации. Это раковины, ванны, душевые кабины, стиральные машины и пр.
• Выпуски от приборов.
• Отводные линии – трубы, ведущие от места водозабора до стояка.
• Стояки.

Задаваясь вопросом, как правильно собрать канализацию, стоит сразу решить, будет ли осуществляться сборка труб открытым способом или же их планируется проложить под полом, в стенах и перегородках, а также выбрать материал труб.

 Необходимые материалы

Для монтажа канализации необходимо приобрести материалы. В большинстве случаев, домовладельцы предпочитают работать с трубами и фитингами из полимерных материалов. Такой выбор вполне оправдан, так как эта разновидность труб:

• Имеет небольшой вес, то есть доставка их в квартиру и сам монтаж не потребует больших усилий.
• Отличаются прочностью и не подвержены коррозионным процессам даже при работе с агрессивными средами, к которым относят канализационные стоки.

• Монтировать сети из таких труб можно без применения сварочных аппаратов и другого профессионального оборудования.
• Внутренняя поверхность полимерных труб отличается высокой степенью гладкости, поэтому в них реже образуются засоры.

Помимо труб, для сбора внутренних сетей потребуются фитинги – тройники, крестовины, отводы, ревизии. Количество и размеры фитингов определяются схемой канализации. Возможно, также потребуется установка обратного клапана на канализацию, если это предусмотрено проектом.

Монтаж

Итак, если монтируется пластиковая канализация — основные правила монтажа будут следующими:

• Монтируем сети, избегая большого количества стыков и поворотов. Дело в том, что места стыков – это места потенциальных протечек, а в поворотах трубопровода чаще всего образуются засоры.
• Схема монтажа составляется так, чтобы раструбы труб (как вертикальных, так и горизонтальных) были направлены навстречу продвигающимся стокам. Такое расположение труб способствует уменьшению возникновения риска протечек.
• Укорачивание раструбов на трубах запрещается. Кроме того, трубы, имеющие сколы, трещины и прочие дефекты на раструбах должны быть отбракованы.
• Горизонтально расположенные трубы прокладываются с уклоном по направлению к стояку. Величина уклона составляет 2-3% и зависит от диаметра трубы.
• Пластиковые трубы нужно обязательно крепить к стенам, чтобы не допустить деформации. Для этого используются специальные хомуты, которые устанавливают с шагом 50-100 см.

Осуществляя монтаж стояков канализации, не стоит забывать о необходимости наличия в системе фановой трубы. Эта труба, по сути, является продолжением стояка, она выводится на крышу и обеспечивает вентиляцию собранной системы канализационных труб.

Монтаж сетей производится по схеме, если на момент сборки не все сантехнические приборы готовы к подключению (например, еще не куплена стиральная машина), то на отводы труб производится установка заглушек на канализацию.

Материалы для создания автономной канализации

Самостоятельное устройство канализации в частномдомовладении — это достаточно ресурсоемкий проект. Какой же минимум материалов потребуется для его реализации?

Основные статьи расходовотражены в таблице:

Иллюстрация	Элемент конструкции
	Готовый септик. Оптимальное решение для автономной канализационной системы — установка септика промышленного производства (Танк, Тритон и аналоги). Такие изделия комплектуются многокамерными резервуарами достаточного объема и всеми необходимыми приспособлениями для первичной очистки стоков, потому нам останется просто их установить. Основной минус — высокая цена.

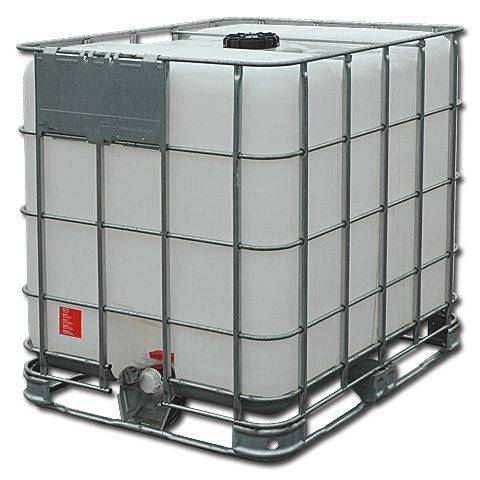

	Пластиковая ёмкость для септика. В качестве резервуара можно использовать пластиковый (полиэтиленовый, полипропиленовый) бак для накопления отходов. Также можно приобрести так называемый «еврокуб». Плюс — полная герметичность системы. Минус — достаточно высокая стоимость и необходимость установки дополнительных очистных приспособлений.
	Бетонные кольца. Если при создании канализационной системыприоритетом будет экономия средств, то резервуары для накопления и очистки сточных вод можно сделать из стандартных бетонных колец. Недостаток — необходимость дополнительно герметизировать ёмкости и сложность монтажа. Без привлечения крана, пожалуй, не обойтись.
	Трубы для наружной канализации. Для соединения выгребной ямы или септика с домом используются специальные наружные трубы (оранжевая окраска). Они хорошо переносят перепады температур и не деформируются даже под значительным давлением при прокладке на глубине.
	Трубы и фитинги для внутренней канализации. Внутренняя канализационная разводка формируется из полипропиленовых (серых) труб диаметром от 110 до 40 мм. Вместе с трубами желательно приобрести нужное количество фитингов для оформления поворотов, отводов, ревизий и т. д.
	Трубная теплоизоляция. При прокладке наружной части сети, а также при монтаже коммуникаций в неотапливаемых помещениях (цоколь, подвал) есть риск промерзания труб. Чтобы избежать этого, канализационную систему желательно утеплить, используя кожухи из минеральной ваты, пенополиэтилена, пенополиуретана и т. д.

Кроме основных материалов, которые используются непосредственно для создания системы, будут нужны и дополнительные:

• гравий и песок для земляных работ и укладки дренажного слоя;
• цементный раствор;
• герметик на основе влагостойкого силикона;
• ревизионные колодцы — если нужно прокладывать длинный или извилистый трубопровод.

Устройство ревизионного колодца для частной канализации

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация	Монтажная операция
	Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.
	Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.
	Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.
	Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины

Шаг 1: Планировка внутренней канализации

Обустройство внутренней системы начинается с проектирования: нужно определить количество и расположение сбрасывающих точек и на основе полученных данных составить схему канализации. Как правило, одна точка – это один сантехнический прибор. Старайтесь так продумать конфигурацию системы, чтобы минимизировать расстояние между ее элементами – это облегчит и монтаж устройств, и их последующее обслуживание.

На этапе планирования также подготовьте материалы и приспособления для обустройства внутренней канализации:

• ПВХ-трубы для стояков, трубопровода для унитаза и горизонтальных коллекторов – 110 мм в диаметре;
• ПВХ-трубы отводящих трубопроводов ванной и кухни – 50 мм в диаметре;
• монтажные детали: тройники, фитинги, раструбы, колени, хомуты, крестовины, тройники – размеры всех элементов подбираются под габариты используемых труб;
• элементы-ревизии для прочищения засоров стояка.

Схема обустройства системы канализации в доме

Выбор конструкции выгребной ямы с учетом схемы канализации в частном доме

Простейшая конструкция без отстойников выглядит как скрытая под землей бетонированная емкость с несколькими дополнениями:

• вентиляционной трубой;
• указателем уровня стоков;
• люка с крышкой. Он используется в том числе для откачки содержимого. В люке может быть установлен насос для канализации, хотя чаще используются насосы ассенизаторских машин.

Чуть более «продвинутый» вариант – септик с гравийным дном. Он приемлем только для тех случаев, когда в слив попадают исключительно органические отходы, без бытовой химии. Тогда естественная фильтрация обеспечивает приемлемый уровень очистки стоков для их безопасного сброса в грунт.

Монтаж канализации в частном доме по двум выше описанным вариантам – простейший и не требует особых затрат.

Немного более сложен вариант с двумя колодцами. Первый – с дном – обеспечивает первичный отстой сливных вод, на его дне постепенно скапливаются твердые отходы, которые надо необходимо выкачивать. После первичного осветления стоки попадают во второй колодец – без дна – откуда через гравийную (гравийно-песчаную) подушку они просачиваются в грунт уже обезвреженными.

Интересно, что при подъеме грунтовых вод уровень второго колодца значительно повышается, что приводит к забросу верхней части его содержимого обратно в первый колодец. С учетом этой особенности объем колодцев рассчитывается со значительным (не менее 30%) запасом по отношению к нормативному. Возможно также не двойная, а тройная фильтрация.

Если устройство канализации в частном доме предполагает активное использование бытовой химии, а также соблюдение норм экологической безопасности, более рационально выполнять разводку канализации через системы многоуровневой очистки.

Ее особенностью является многокамерный септик или несколько установленных друг за другом септиков.

Очистные системы с несколькими уровнями бывают разных типов. Один из популярных вариантов представляет собой два этапа фильтрации – предварительной и с использованием аэробных бактерий.

Для обеспечения нормальной работы канализации в каркасном доме или здании любого другого типа обязательна качественная вентиляция канализации.

Обычно вентиляционный стояк выводится через крышу, при этом соблюдаются нормы на заданную высоту трубы и ее диаметр.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Конструкция канализационной системы

Трубы режутся следующими методами:

1. Для резки большого объема труб на свободном пространстве лучше всего использовать отрезной станок, в результате использования которого края труб получаются очень чистыми.
2. Пластиковые трубы можно резать и специальной пилой – результат получается достаточно качественным. К тому же, такой способ еще и является очень удобным, что также положительным образом сказывается на работе.
3. В домашних условиях резка труб выполняется обычной ножовкой по металлу: из-за небольших зубьев количество заусениц будет минимальным, но обрезать трубу ровно будет затруднительно, поэтому ей может потребоваться дополнительная обработка.

Произведение расчетов

Автономная канализация бывает нескольких типов — начиная от мини-систем и заканчивая целым комплексом, который предназначен для подключения сразу к нескольким домам или, например, к небольшой отдельно стоящей гостинце.

Обустройство начинается с составления плана дома:

1. Необходимо отметить места установки сантехники.
2. Учитывается способ прокладки всех труб.
3. На плане-схеме следует обозначить наклон труб, чтобы все сточные воды стекали самотеком в канализацию.

Составляется план участка, на котором с учетом санитарных норм необходимо обозначить место расположения септика. Следует подсчитать необходимое количество труб, всей сантехнической фурнитуры и т.д. Если все расчеты выполнены правильно, то можно приступать к установке всей системы автономной канализации. Начинается она с монтажа труб внутри дома и выводом основного стояка с помощью отводящей воды наружу.

https://youtube.com/watch?v=vEtKRHp6X3Q

После выполняется монтаж септика на участке и его подключение к выводящей трубе. Затем следует еще раз проверить, как все работает, и если все сделано правильно, то можно завершить все отделочные работы на участке.

Канализация в частном доме, правильно сделанная и настроенная, будет работать в течение длительного времени. Главное — соблюдать все инструкции и предписания, вовремя чистить устройство и при необходимости вызывать специалистов для его обслуживания.
