Тепловые счетчики для систем отопления

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
2. Накопление и хранение этой информации на локальном носителе.
3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

1. Термопреобразователя сопротивлений.
2. Тепловычислителя.
3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

1. Запорной арматуры.
2. Теплового счетчика.
3. Термопреобразователя.
4. Грязевика.
5. Расходомера.
6. Теплового датчика обратного трубопровода.
7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

• необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
• запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
• регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
• учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

Типы разводки квартирной системы отопления

Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.

Вариант #1 — вертикальная разводка

Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.

Особенно вертикальная разводка отопления распространена в хрущевках.

Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь

У отопления с вертикальной разводкой имеются серьезные недостатки:

• неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
• затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
• проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
• сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.

Построение схемы вертикально ориентированного отопительного трубопровода обходилось дешевле горизонтальной разводки – требовалось меньше труб.

Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.

Вариант #2 — горизонтальная разводка в многоэтажке

При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.

Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.

От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.

В горизонтальном контуре отопления все просто — по одной трубе теплоноситель входит в квартиру, по другой выходит.

К преимуществам горизонтальной разводки труб отопления относятся:

• возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
• ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
• быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;
• установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.

Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.

Технические нюансы и правила монтажа

Под каждую систему центрального отопления нужен свой счётчик и свой набор дополнительного оборудования. Для систем с горизонтальной разводкой можно устанавливать счётчики как механические, так и ультразвуковые. Монтаж счётчика механического типа возможен практически в любых условиях, для ультразвукового типа существует ряд ограничений. Также если в помещении небольшое количество батарей и нет желания резать трубы, то можно установить несколько вычислителей. Но здесь есть серьезное ограничение: расчет оплаты по таким приборам возможен только если ими обрудованы больше половины квартир в многоквартирном доме.

А вот в квартире с вертикальной разводкой придётся ограничиться только лишь использованием вычислителей или распределителей. Из-за особенностей конструкции такой системы установка механического или ультразвукового счётчика не выгодна и слишком громоздка.

Мне нравится1Не нравится

Установка теплового счетчика отопления

Прежде чем закупать агрегат или подготавливаться к предстоящим работам, стоит посетить ближайший офис и посоветоваться со специалистами в этом вопросе. Благодаря профессионалам получится узнать, существует ли возможность монтажа, и какую модель лучше подобрать. Самостоятельно устанавливать оборудование такого плана нельзя, даже если навыки в строительстве находятся на высоком уровне.

Разработка проекта и согласование

Первое, что необходимо сделать хозяину – это посетить ЖЭК, там он сможет получить заключение о технических условиях монтажа, этот процесс потребует подачи заявления. После чего начнется подготовка проекта, на согласование с предприятием также уйдет некоторое время.

Как только документ выдадут на руки, можно идти в ближайший магазин и закупать счетчик тепла, который будет максимально соответствовать требованиям.

Кто имеет право выполнять установку теплового счетчика

Процесс доверяется исключительно специалистам, которые предъявят такие документы:

1. Допуск, сертификат на разрешение произвести работы, его выдают государственные органы.
2. Подтвердить принадлежность к членам СРО.

Прежде чем вызывать специалиста, ответственная личность предприятия по теплоснабжению обследует объект, с целью выявления возможности произведения манипуляций и выдает документ.

Особенности установки прибора учета отопления

Работники компании с учетом проекта производят монтаж, никаких изменений в документ квалифицированные специалисты не вносят.

Для реализации задуманного потребуется наличие прямых отрезков труд по обе стороны от устройства, в момент установки предусматривается возможность демонтажа оборудования без слива системы, эти мероприятия проводятся для упрощения съема агрегата при возникновении поломки или при периодической проверке.

Регистрация теплосчетчика

Для завершения процесса нужна опломбировка, мероприятие проводится при участии ряда лиц, в них входят: сотрудник компании, который производил работу, представитель из ЖЭКа, владелец квартиры. Все зафиксированные моменты подтверждаются подписью присутствующих. После чего прибор регистрируют в компании и над ним через время, производится контроль.

Во сколько обойдется установка прибора учета отопления

В момент закупки агрегата для полной комплектации потребуется приобрести некоторые дополнительные составляющие, сюда входят:

1. Запорная арматура.
2. Вентиль для регулировки.
3. Фильтр.

Средние затраты после выхода из специализированного магазина могут достигать 9000 рублей. Оплата за работу также ложится на плечи хозяина жилища, общая сумма зачастую составляет приблизительно 20000 рублей.

Какой счетчик тепла выбрать в квартиру

Существует широкий выбор тепловых счётчиков под самые разные условия. Здесь же рассмотрены индивидуальные счётчики, подходящие по своей пропускной способности, размерам и конструкции для использования в квартире.

Механический

Одни из самых простых и, соответственно, дешёвых счётчиков – механические устройства. Ещё такие счётчики называются тахометрическими. Внешне напоминают обычные счётчики для воды, только с двумя проводами, на концах которых находятся термодатчики, определяющие разницу температуры на подающей и обратной трубах. Сам же счётчик состоит из двух частей, из механического счётчика воды с лопастями, который врезается в трубу и блока электронного вычислителя.

Для такого прибора обязательно использовать фильтр грубой очистки.

Примером недорогих механических устройств является счётчик “Гефест”. Цена на самое дешёвое устройство, подходящее для установки в маленьких квартирах с расходом теплоносителя не более 0,6 кубических метров в час, не превышает 4000 рублей. Есть и более производительные модели с пропускной способностью до 1,5 кубических метров в час и ценой 4500 рублей. Также существуют модификации с импульсным выходом и радиоканалом для подключения к системе автоматического сбора данных.

Ультразвуковой

Принцип работы схож со счётчиком предыдущего типа, но вместо механических лопастей здесь применяются излучатель и приёмник, которые размещаются друг от друга на строго заданном расстоянии, и при помощи ультразвукового сигнала происходит замер расхода теплоносителя.

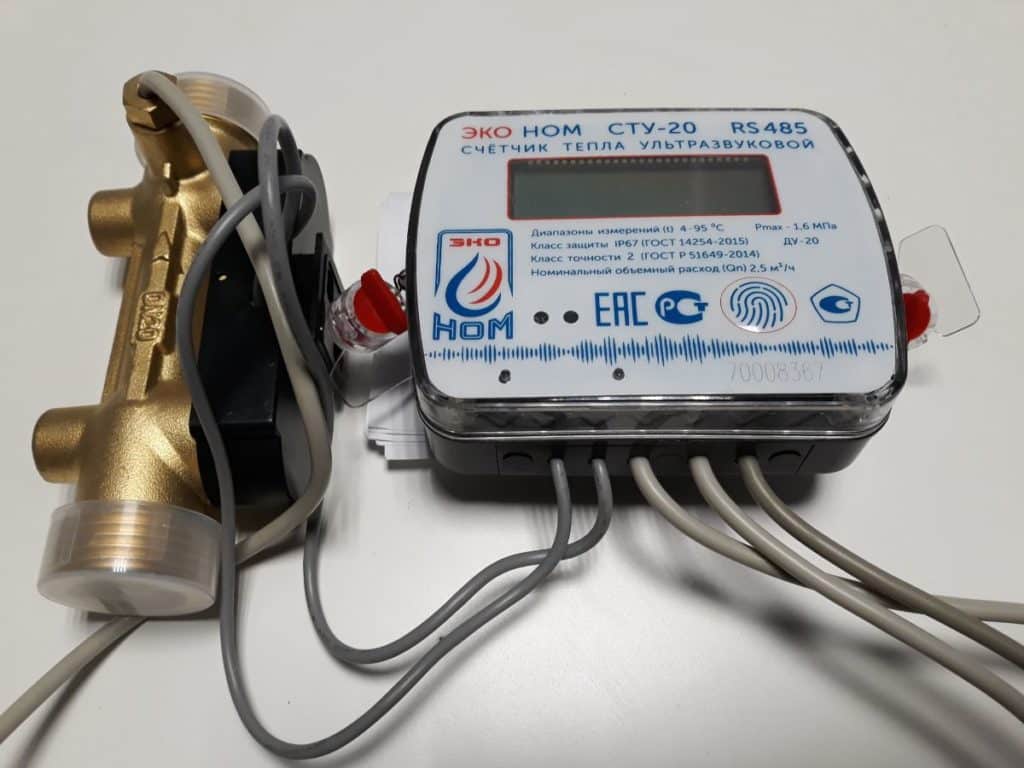

Недорогим представителем ультразвуковых счётчиков является счётчик ЭКО НОМ. Например, модель ЭКО НОМ СТУ-15,2 QN-1,5 М3/Ч. Цифра 15 означает диаметр трубы, есть и другие модификации, например, для 20 трубы. 1,5 — это пропускная способность, можно выбрать и другую подходящую модель, например, с цифрой 0,6 или 2,5.

Вычислитель (Распределитель)

Вычислители и распределители применяется в небольших квартирах или в квартирах с вертикальной разводкой системы отопления. Разница между ними заключается в том, что вычислитель имеет больше возможностей, например, может показывать на своём экране расход тепла в кВт/час.

Устройства не требуют врезки в систему отопления, они просто устанавливаются на каждый радиатор и настраиваются соответствующим образом, исходя из типа батареи. Прибор состоит из двух тепловых сенсоров, которые измеряют температуру батареи и воздуха в комнате, и адаптера, который производит вычисления. Чтобы не совмещать все показания со всех батарей вручную, к некоторым моделям вычислителей можно приобрести контроллер, который по беспроводному соединению суммирует показания всех вычислителей.

Несмотря на всю простоту монтажа вычислителя, заниматься его установкой должен профессионал, который правильно настроит прибор под конкретные условия использования.

Например, распределитель ПУЛЬС “УРТ-100”. Он стоит 1000 рублей и предназначен для работы с теплоносителем температурой от 35 до 105 градусов по Цельсию, а значит подходит для измерения тепла в системе отопления многоквартирного дома.

Устройство крепится между секциями радиатора при помощи крепежа. На корпусе имеется ЖК дисплей, отображающий информацию о текущем потреблении электроэнергии. Также счётчик ведёт архив данных. Возможен дистанционный сбор данных.

Целесообразность установки счетчиков

Расходы на отопление с каждым годом увеличиваются, и многие решаются на установку индивидуального счетчика отопления. Сделать это вполне реально, если на доме установлен общедомовой учетный узел. Еще одно условие – разводка отопления по горизонтали. Проблема в том, что большинство многоквартирных домов имеют вертикальную разводку, в комнатах проходят стояки, запитывающие радиаторы. В этом случае счетчик придется монтировать на все стояки, а это мероприятие не из дешевых.

Обладателям горизонтального типа разводки установка в квартире счетчиков на отопление принесет неоспоримую выгоду, которая будет зависеть только от тепловых потерь в вашем помещении. В случае, когда ваша квартира не угловая, в ней мало стен, граничащих с улицей, установлены непродуваемые окна, хорошо утеплена входная дверь – выгода получится большой. Установив учетный прибор, вы сами сможете убедиться, что новая плата окажется значительно меньше, чем начисления на общих основаниях.

Это не все. На сегодняшний день начисляют оплату на обогрев по учетным приборам только в том случае, когда они установлены и введены в действие во всех квартирах и нежилых помещениях вашего дома. Реально это для только что построенных домов, которые уже сдаются с установленными приборами. В прочих домах подобные случаи еще редки, и это продолжает вселять сомнения в целесообразность подобных действий.

Принцип работы

Функционирование тепловых счетчиков на отопление для квартир основана на расчетах потребляемой тепловой энергии с применением сведений, полученных от датчика расхода и двух температурных датчиков.

Зависимость количества тепловой энергии от разности температуры и расхода воды определяется обычной формулой Q = G · (t1 — t2), Гкал/ч, в которой G – массовый расход теплового носителя, t1 и t2 – показатели температуры воды на входе в контур и на выходе.

По формуле видно, что для вычисления количества тепловой энергии потребуются сведения о расходованном количестве теплового носителя и разности температур, на которую произошло остывание.

Сведения о расходованном теплоносителе определяются и передаются с помощью вычислителя датчика расхода теплового счетчика, а сведения о температуре передаются температурными индикаторами, установленными на входе и на выходе системы.

Вычислительный элемент обрабатывает сведения, полученные от подсоединенных датчиков по указанной формуле, и переносит замеры величин в архив. Данные о потребленном тепле снимаются визуально или передаются на компьютер с помощью специального съемного устройства.

Можно ли устанавливать счетчики тепла на квартиры

В настоящий момент в действующем законодательстве запрета на такие действия нет. Однако ваше желание может не «понять» компания, которая поставляет тепло. Более того, действующие регламенты не допускают вмешательства в централизованную сеть теплоснабжения, даже если вы просто хотите поставить прибор учета. В этом случае самовольно установленное оборудование не примут в эксплуатацию. А хозяину квартиры еще и придется заплатить штраф.

Это означает, что перед установкой счетчика в доме с центральным отоплением следует написать заявление в теплоснабжающую компанию. В дальнейшем процедура выглядит следующим образом:

1. специалисты компании должны проверить, есть ли возможность монтажа прибора учета. Если ответ положительный, то выдается специальный документ – технические условия (ТУ);
2. при наличии в многоквартирном доме объединения совладельцев (ОСМД), то копию вашего заявления придется направить ответственному лицу, и с ним также согласовать данный вопрос;

Схема монтажа теплосчетчика

1. получив технические условия, можно обращаться в проектную организацию, у которой имеется разрешение на подобные работы. За вознаграждение ее специалисты произведут все расчеты, составят проект монтажа, и заверят всю документацию своей печатью;
2. далее проектная документация согласовывается и с поставщиком тепла;
3. после последнего согласования можно обращаться в монтажную организацию, имеющую лицензию на установку счетчиков тепловой энергии;
4. установленный узел учета сдается в эксплуатацию в организацию, подающую тепло. С физическим лицом, хозяином квартиры, составляется договор, по которому последний и будет оплачивать подачу тепло энергии по прибору учета.

Счетчик тепла для дома с центральным отоплением – нормы закона

Но если мы уж заговорили про закон, то нельзя не упомянуть и про действующий нормативно-правовой акт, который регламентирует установку этих приборов учета. Так, согласно закону № 261, монтаж приборов учета тепла осуществляется за счет жильцов многоквартирного дома. А вот методика расчета стоимости тепла при наличии таких приборов описана в Постановлении КМ №354. На самом деле, не специалисту будет трубно понять, что написано в данных в документах, но несколько основных тезисов мы «переведем» на общедоступный язык:

если на вводе прибор учета отсутствует, то тепло оплачивается по тарифам с повышающим коэффициентом;
хотя законы РФ и не обязывают владельцев квартир устанавливать приборы учета тепла, но они этого и не запрещают;
показания вашего прибора учета принимаются во внимание только в том случае, если счетчиками тепла оснащены и все другие квартиры, а также отапливаемые помещения общего пользования; а на вводе установлен и общий узел учета;
после установки теплосчетчика, он принимается в эксплуатацию компанией-поставщиком тепла, но за счет владельца квартиры.

Счетчики тепла для дома с центральным отоплением

Однако в настоящий момент можно уже сделать пару важных выводов из всего вышесказанного. Во-первых, общедомовой счетчик тепла все-таки лучше ставить, иначе стоимость данного ресурса будет обходиться вам примерно в полтора раза дороже

А показания индивидуального прибора учета в квартире во внимание не принимаются. Во-вторых, в индивидуальном приборе учета в квартире, вообще, нет смысла, даже если вы получили все согласования на его установку

Для того чтобы его показания принимались во внимание, расход тепла должен контролироваться и во всех других помещениях многоквартирного дома. В-третьих, иногда общедомовой узел учета просто невозможно установить на центральное отопление технически

Единственный выход в этой ситуации, это договориться всем жильцам, и всем установить счетчики на тепло в каждой квартире, а еще лучше  – и в подъездах. Иначе стоимость тепла, потраченного на обогрев нежилых помещений, будет разделяться между всеми жильцами.

Виды тепловых счетчиков

Различают несколько видов счетчиков на отопление в квартиру. Каждый из них имеет определенные недостатки, идеального варианта нет, но выбор делать приходится. Предлагаем рассмотреть технические характеристики и особенности каждого прибора.

Механические

Их второе название – тахометрические. По своей сути они напоминают простые счетчики учета воды – имеют под крышкой корпуса крыльчатку. По варианту монтажа такие устройства разделяются на турбинные и винтовые. Приборы плохо реагируют на примеси в воде механического характера, поэтому на входе теплового носителя устанавливается фильтр грубой чистки. Достоинство счетчиков этого вида в приемлемой стоимости, что и придает им популярность.

Механический счетчик тепла

Электромагнитные

Приборы с широким функциональным диапазоном, но стоят дороже остальных видов. Если в воде присутствуют примеси, точность замеров понижается.

Вихревые

Внутри счетчика имеется небольшое препятствие, после которого тепловой носитель начинает закручиваться вихрями. По скоростному режиму их движения определяется поступательная скорость горячей воды. Главное отличие от других приборов – устанавливаются вихревые модели между трубами подачи и обратки.

Ультразвуковые

Такие теплосчетчики для отопления являются высокоточными приборами, стоят достаточно дорого. Оценка количества теплового носителя основана на скорости прохождения ультразвуков. Конструктивно прибор состоит из двух частей, устанавливаемых на подачу и обратку. Точность замеров ухудшится, если в воде окажутся механические примеси или воздушные пузырьки, поэтому на подаче перед прибором рекомендуется выполнить монтаж фильтра.

Приобретая счетчик, необходимо обратить внимание на сертификат качества, в котором отмечаются сведения о поверке прибора. Кроме того, в документе проставляется дата поверки и наименование организации, которая ее провела

Как установить счетчики тепла в квартире

Заявление составляется в письменном виде, к нему прикладываются копии документов на квартиру и копия техпаспорта. Можно подать его лично или отправить почтой. Сотрудники УК должны будут установить наличие технической возможности установки теплосчетчиков, составить и выдать вам соответствующий акт.

• Запросите технические условия на установку ИПУ тепла в УК (ТСЖ).
• Обратитесь в специализированную проектную организацию.

Там помогут выбрать вид счетчиков, разработают проект индивидуального учета тепловой энергии и подготовят техническую документацию по монтажу.

Согласуйте проект с УК (ТСЖ) или теплоснабжающей организацией.

Согласовывать с ресурсоснабжающей организацией нужно только в случае, если у вас с ней заключен прямой договор.

Купите счетчики, выберите организацию, которая осуществит монтаж.

Счетчики нужно приобрести такие, которые были выбраны при разработке проекта.

Подайте заявление на ввод в эксплуатацию и опломбировку счетчиков.

Опломбировать ИПУ, вводить их в эксплуатацию и принимать у вас показания должны сотрудники УК (ТСЖ) или теплоснабжающей организации, если у вас с ней заключен прямой договор. Пп. «у» п. 31 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства Российской Федерации от 06 мая 2011 года № 354:

Юридическое лицо, предоставляющее потребителю коммунальные услуги, обязано осуществлять по заявлению потребителя ввод в эксплуатацию установленного индивидуального, общего (квартирного) или комнатного прибора учета, соответствующего законодательству Российской Федерации об обеспечении единства измерений, даже если такой индивидуальный или общий (квартирный) прибор учета по функциональным возможностям отличается от коллективного (общедомового) прибора учета, которым оснащен многоквартирный дом, не позднее месяца, следующего за датой его установки, а также приступить к осуществлению расчетов размера платы за коммунальные услуги исходя из показаний введенного в эксплуатацию прибора учета, начиная с 1 числа месяца, следующего за месяцем ввода прибора учета в эксплуатацию.

В срок, указанный в паспорте счетчика, необходимо будет делать поверку. Проводить поверку могут специализированные организации, лицензия на эти работы не требуется.
