Как устроен и работает гидроаккумулятор

Принципы работы, устройство и преимущественные стороны гидробака в системах водоснабжения

Из чего состоит гидробак

Агрегат в разрезе с описанием ключевых элементов

Корпус устройства чаще всего выполнен из обычной стали. Существуют образцы из нержавеющей стали. Они более долговечны, но встречаются реже, по причине высокой стоимости;

Образцы, выполненные из нержавеющей стали

• Резиновая мембрана. Она изготовлена из эластичного материала, что обеспечивает длительную эксплуатацию;
• Рабочее давление контролируется через золотник, при помощи обычного машинного насоса и манометра;
• В корпусе установлен фильтр грубой очистки, помимо отдельного фильтра, вмонтированного в контур.

Так же в группу аккумуляторного оборудования входит реле давления – это автоматический датчик запуска и отключения насосного агрегата.

Реле давления

Плюсами пневматического оборудования являются:

• Простота конструкции;
• Возможность замены мембраны;
• Несложное подключение к насосной станции;
• Компактные размеры;
• Малый вес;
• Доступная цена

Кратко опишем работу водяного аккумулятора

При потреблении воды на любой точке водозабора реле давления включает насосный агрегат. Вода, попадая в гидробак, растягивает мембрану. Далее, при закрытии крана, насос продолжает работать. Мембрана, растягиваясь, повышает рабочее давление агрегата. Когда давление повысится до максимального значения, реле давления отключает насосную установку.

Схема работы гидроаккумулятора

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Оптимальные показатели

• Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
• Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=1.8 бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=(Hmax+6)/10, где

• P – давление воздуха в атмосферах;
• Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=(7+6)/10=1,3 атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

• максимальный расход воды;
• количество включений насоса в час;
• давление воздуха в баке;
• нижний и верхний предел давления для срабатывания насоса;
• коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

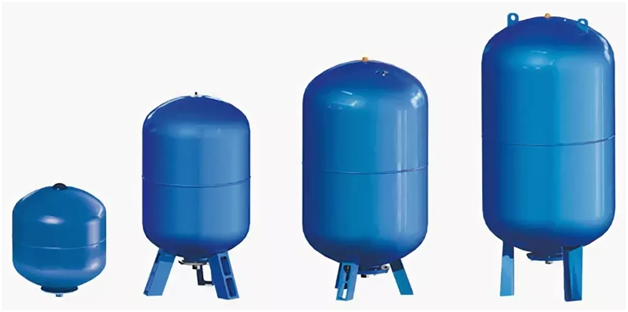

Виды

Мембранный бак – специальная емкость, в которой накапливается определенное количество воды. Основной функцией для расширительного мембранного бака является сбор воды и подача ее под установленным давлением.

Производители выпускают несколько видов мембран из резины:

• груша;
• шар;

• диафрагма;
• баллон.

Небольшие типы мембран объемом до 100 л похожи на резиновую грелку или стеклянную банку. Модели, имеющие объем более 100 литров, напоминают грушу или бутылку.

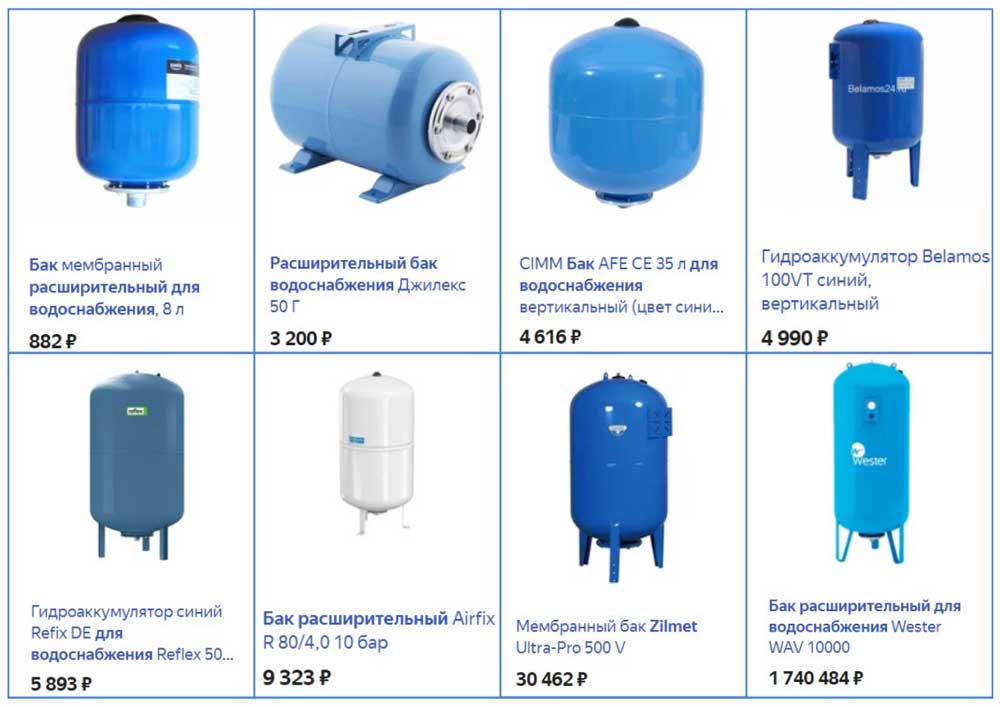

На полках специализированных магазинов можно приобрести два типа расширительны мембранных аппаратов:

• со сменной мембраной – имеет высокую цену, существует возможность своевременной замены детали при появлении разрывов и деформации;
• со стационарной мембраной – имеет низкий ценовой диапазон, отсутствует возможность замены поврежденных элементов и восстановления работы системы водоснабжения.

Современные производители выпускают широкий ассортимент мембран для гидроаккумуляторов, объем которых начинается от 10 л. Для систем домашнего водоснабжения наиболее востребованные баки объемом 24, 50, 60 и 80 литров. В жилых коттеджах с большим количеством людей устанавливают мембраны с объемом 100, 150 и 300 литров.

Для бесперебойной работы систем отопления в помещения разного типа и назначения специалисты рекомендуют устанавливать расширительные баки Wester, контролирующие давление в трубах и в случае необходимости автоматически снижающие его до допустимого уровня.

Материал

Одним из главных критериев при выборе необходимой мембраны является вид материала, из которого изготовлена деталь. В связи с тем, что резиновый элемент находится в постоянном контакте с водой, материал, из которого выполнена мембрана, должен соответствовать всем санитарным нормам и требования.

Современные производители предлагают пять типов материала:

• натуральная резина;
• искусственная бутиловая резина;

• искусственный материал EPDM;
• материал для систем отопления типа SBR;
• материал для масла и горючих веществ типа Nitril.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Устройство гидробака

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла.

Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука.

Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

 Работа гидроаккумулятора происходит циклично:

1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
3. Реле давления подает сигнал, и насос прекращает свою работу.
4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию

Как итог, меньше изнашиваются все элементы системы.
Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Пневмогидроаккумуляторы «Ареопаг»

Пневмогидроаккумуляторы типа ПГА производства компании «Завод дозировочной техники «Ареопаг» отличают энергоемкость, компактность, возможность использования для широкого спектра перекачиваемых жидкостей в диапазоне температур от 40 до 100OC. В них исключено смешивание потоков дозируемой жидкой и газовой фаз, им не требуется постоянная дозаправка.

Основной параметрический ряд ПГА «Ареопаг» включает как модели без разделителя сред, так и мембранные с полным газовым объемом 0,1, 0,25, 0,6, 1,6, 2,5, 4,0, 6,3, 6,5, 10,0 дм3 и номинальным давлением (PN) 10, 16, 25, 63, 100, 160, 320 кгс/см2.

Мембраны изготавливают из резины (EPDM) и фторопласта. Прокладки ─ из фторопласта, терморасширенного графита и металла.

Изделия могут использоваться в работе с агрессивными и нейтральными средами. Они прошли необходимую сертификацию и полностью соответствуют требованиям Технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).

Расчет объема

Как выбрать гидроаккумулятор для систем водоснабжения? Получить ответ можно, рассчитав ключевые параметры, прежде всего, объем.

Для выполнения расчетов оптимального объема гидробака необходимо сначала определиться, в каком назначении он будет использоваться, какие приборы могут устанавливаться для использования в различных целях. Часто их монтаж выполняется для того, чтобы исключить частое включение насоса.

• Гидроаккумуляторы также используются для поддержания давления в системе, когда насос находится в отключенном состоянии.
• Эти приборы нередко монтируются для обеспечения резерва воды.
• Некоторые владельцы устанавливают их с целью компенсировать пиковые значения при потреблении воды.

Если вы решили совместно со своей системой водоснабжения использовать гидроаккумулятор, то следует знать, что чем ближе насосное оборудование располагается к этому прибору, тем выше будет эффективности его работы.

Например, если насос размещен в подвальном помещении, рядом с ним располагается один гидроаккумулятор, а второй находится на чердаке, то можно увидеть, что на гидробаке, расположенном в верхней части дома, объем воды будет меньше, поскольку меньшим будет системное давление воды. Когда же в подвале или на первом этаже располагается гидроаккумулятор, то одинаковым будет уровень заполнения.

Выбирая гидроаккумулятор с целью исключить частые включения насосного оборудования, необходимо принимать во внимание некоторые факторы. Специалисты не рекомендуют включать насос чаще, чем один раз в минуту

Системы водоснабжения бытового использования чаще всего оснащаются оборудованием, которое имеет производительность 30 литров в минуту. Принимая во внимание тот факт, что в устройстве от общего объема на воду приходится 50%, а остальное составляет воздух, аккумулятор емкостью 70 л может легко справиться с такой задачей

Специалисты не рекомендуют включать насос чаще, чем один раз в минуту. Системы водоснабжения бытового использования чаще всего оснащаются оборудованием, которое имеет производительность 30 литров в минуту

Принимая во внимание тот факт, что в устройстве от общего объема на воду приходится 50%, а остальное составляет воздух, аккумулятор емкостью 70 л может легко справиться с такой задачей

Когда гидроаккумулятор устанавливается для компенсации пиковых значений при потреблении воды, то во внимание необходимо принимать расходные характеристики, которые имеют точки потребления воды в доме

• Туалет в среднем потребляет 1,3 литра в минуту.
• На душ норма потребления составляет от 8 до 10 литров в минуту.
• Кухонным мойкам воды требуется около 8,4 литра в минуту.

Когда имеется два туалета, то при одновременной работе всех источников их общее потребление составляет 20 литров

Теперь необходимо принять во внимание процент реального заполнения водой резервуара и факт того, что насос включается в час не более 30 раз. Имея такие результаты, можно считать, что гидроаккумулятора с емкостью 80 л вполне достаточно

Первый запуск

После проведенной работы необходимо запустить насос с гидроаккумулятором. Для этого необходимо соблюсти несколько важных принципов. Сначала включается насос. Затем на боковой поверхности открывается шаровой кран. Из него должна потечь вода.

Если это условие выполняется, кран закрывают. При помощи обычного велосипедного насоса через установленный ранее ниппель в бак накачивают воздух. В емкости должно создаться необходимое давление. Оно проверяется при помощи барометра и составляет от 1 до 1,5 атм.

Если давление не соответствует требованиям, при помощи реле регулируют его показатель. Этот пробный первый запуск необходим. Когда система будет проверена, можно ее полноценно эксплуатировать.

Принцип работы гидроаккумулятора в системе водоснабжения

Чтобы лучше разобраться в конструктивных особенностях данного оборудования, стоит рассмотреть принцип работы гидроаккумулятора в системе водоснабжения. Он работает следующим образом:

1. Насос под давление подают воду в мембрану, обеспечивая тем самым повышения давления.
2. После того как давление достигнет желаемого уровня, насос отключается, и подача воды прекращается.
3. По мере забора воды давление в системе начнет постепенно снижаться.
4. После того, как давление в системе снизиться до минимального уровня, произойдет автоматическое подключение насоса, и вода начнет поступать в мембрану.

В процессе работы мембранного гидроаккумулятора воздух, растворенный в воде, постепенно накапливается в мембране, что может отразиться на эффективности работы устройства. Во время профилактического обслуживания воздух обязательно стравливается. Такие работы в зависимости от характеристик устройства могут выполнять ежемесячного либо раз в квартал.

Принцип работы гидробака

1 Назначение, устройство и принцип действия

Первоначально внесем ясность в терминах — гидробак и расширительный бак не есть одинаковые устройства. Гидроаккумулятор используется в системах водоснабжения частного дома, устроенных на подаче воде с помощью насоса из внешнего источника, тогда как расширительный бак устанавливается в системы отопления и горячего водоснабжения с целью стабилизации их давления и предотвращения возникновения гидроударов.

Рассмотрим основные функции гидробака в системах водоснабжения:

устройство предотвращает износ насоса из-за частого включения — поскольку в резервуаре постоянно содержится вода, насос будет запускаться только при его опустошении, что позитивным образом скажется на долговечности агрегата; гидроаккумулятор снижает вероятность возникновения гидроударов в трубопроводе при включении насоса, также он поддерживает стабильное давление в системе, предотвращая колебания напора при одновременном использовании нескольких кранов; бак обеспечивает постоянный запас воды, что особенно важно в загородных домах с проблемным электроснабжением

Насосная станция с гидроаккумулятором

Устройство гидробака состоит из непосредственно металлического резервуара и находящийся внутри него мембраны, которая разделяет емкость на две камеры — одна для воды, вторая для воздуха. Камера для воды выполнена из бутила — санитарно безопасной разновидности резины, хранящаяся в ней жидкость не контактирует с металлическими стенками бака. Подача и отвод воды происходит через два резьбовых патрубка, к которым подключаются трубопроводы, патрубки имеют идентичный диаметр.

За регулирования давления в камере для воздуха отвечает пневмоклапан. Гидроаккумуляторы большого объема (100 литров и выше) оснащены обратным клапаном, который нужен для стравливания воздуха из водяной камеры. Аналогичную функцию в небольших баках выполняет запорный кран. Стандартное давление воздуха в гидроаккумуляторе — 1.5-2 Бар.

Принцип работы гидробака достаточно прост. Первоначально насос закачивает в бак воду, и когда накопительная емкость заполняется, реле давления фиксирует это и отключает насос, прекращая подачу. Далее по мере использования резерва воды реле определяет понижение давления, включает насос и цикл повторяется.

1.1 Разновидности гидробаков и особенности их расчета

В зависимости от формы корпуса данное оборудование делится на два типа — гидроаккумулятор горизонтальный и вертикальный.  Между ними имеется лишь одно конструктивное отличия — вертикальные баки объемом более 50 литров оснащены краном для стравливания воздуха, который накапливается в камере для воды и снижает эффективность работы устройства.  В горизонтальных баках объемом 50-100 л кран расположен в торцевой части сбоку корпуса.

Во всех гидроаккумуляторах объемом менее 50 литров стравливание воздуха из водяной камеры происходит посредством полного слива воды. Выбор формы бака осуществляется исходя из размеров помещения, где он будет смонтирован. Никаких хитростей тут нет — брать нужно тот резервуар, который лучше впишется в отведенное для него место.

Разновидности гидроаккумуляторов

Более сложным является выбор бака по параметру производительности. Тут нужен расчет оборудования, который поможет определить его требуемый объем.

Расчет выполняется по формуле: O = K*Rmax*(Dmax + 1)*(Dmin+1)/(Dmax-Dmin) — (P + 1), в которой:

• K — коэффициент мощности подключенного к гидробаку насоса;
• Rmax — наибольший планируемый расход литров воды в минуту;
• Dmax — уровень давления воды в баке для выключения насоса (Бар);
• Dmin — граница давления воды для включения насоса (Бар);
• Р — давление воздуха в гидробаке (Бар).

Коэффициент насоса зависит от мощности его двигателя:

• мощность 0.55-1.5 кВт — коэффициент 0.2;
• 2-3 кВт — 0.375;
• 4-5.5 кВт — 0.625;
• 5-9 кВт — 0.875.

Расчет практически любых гидроаккумуляторов для бытовых стаций водоснабжения покажет, что необходимо использовать бак объемом 25-50 литров. Это оптимальный объем под большинство насосов для скважин и колодцев, которого будет достаточно для полноценного водоснабжения частного дома.

Брать гидроаккумулятор большего объема (75 и 100 л) имеет смысл при частом и длительном отключении энергоснабжения дома, когда нужен серьезный запас питьевой воды. В обычных условиях покупать бак «с запасом» бессмысленно, так как неиспользуемая вода в нем будет застаиваться и терять свои вкусовые качества.

Особенности использования ГВС и гидроаккумулятора

После того, как будет достигнута максимальная глубина обработки, необходимо отжать рукоять до положения «ГСВ включен». Достигнув конца гона управляющий элемент гидроувеличителя нужно перевести в позицию «ГСВ выключен».

Регулировка проводится в начале работы на определённом участке поле и меняется лишь при переезде на новый участок, либо же при затуплении рабочих агрегатов.

При транспортировке трактора, управляющую рукоять гидроусилителя необходимо перевести в позицию «Заперто».

Заключение

Гидроаккумулятор являет собой важнейший элемент гидравлического комплекса, качество работы которого во многом определяет и общую продуктивность самого трактора. Именно поэтому, следует внимательно следить за его состоянием, вовремя проводя все профилактические и ремонтные работы.
