Устройство каминов и деревянных печей

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

мастерок;
молоток-кирочка;
измерительные инструменты: рулетка, отвес, уровень;
шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде

Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

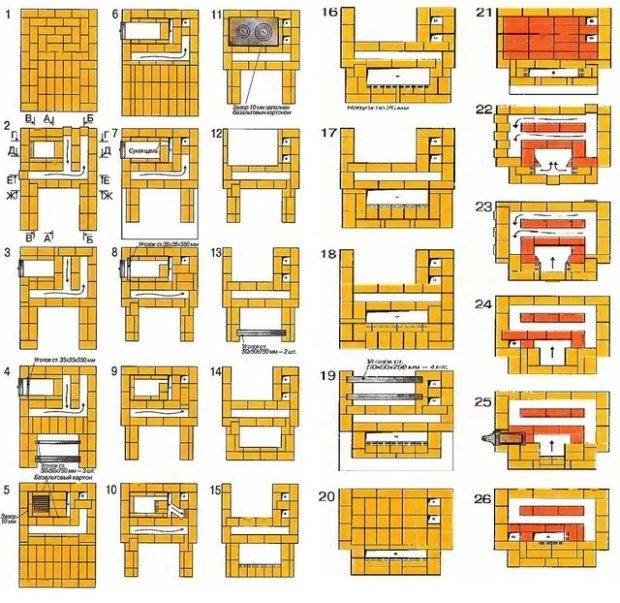

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

Платформа из медного листа

Довольно часто в целях пожарной безопасности отделка пола производится простым листом металла. Обычно используется медь в качестве подходящего материала. У меди есть определенные преимущества перед остальными металлами. Она имеет характерный оттенок, схожий с цветом пламени, что гармонично вписывает платформу в уютную обстановку комнаты.

Лист служит экраном, от которого происходит отражение излучения. Это увеличивает долю энергии, поступающей в помещение, и уменьшает долю, передающуюся полу. Медь отлично противодействует коррозии и экологически безвредна.

Кроме того, благодаря тому что металл поддается обработке, на нем можно гравировать различные узоры даже в домашних условиях. Находясь в непосредственной близости от очага, медный лист не теряет своих физических свойств, а способность отражать излучение обеспечивает свечение платформы в темноте.

Чертежи и схемы

Постройка каминов своими руками потребует чертеж или схему выполнения работ. Схемы выполняют в четырех ракурсах:

вид сбоку,
сверху,
прямо,
в разрезе.

Имея чертеж, упрощается не только процесс изготовления дымохода своими руками, но и подсчет количества необходимых материалов проходит намного быстрее.

Пример чертежа камина

Подготавливая чертеж необходимо учесть такие детали:

Расчет фундамента и возможность его совмещения с готовой конструкцией дома.
Схему проемов в перекрытиях и конструкцией крыши.
Расчет материалов для строительства и отделки.
Разработку внешнего вида камина.
Расчет теплоотдачи.
Удобство использования конструкции и экспликация.
Пожароустойчивость.
Безопасность использования.

Профессионалы всегда составляют чертеж с порядовкой, где указанно расположение каждого кирпича. При строительстве печного оборудования своими руками, чертеж или схемы необходимо выполнять под контролем опытного печника, это существенно упростит процесс и поможет избежать ошибок в конструкции.

Конструктивные особенности и технические характеристики дровяных каминов

Доступ дыма в помещение перекрывают жаропрочной стеклянной дверцей. Такое решение повышает уровень безопасности.

Применяют распашные и подъемные конструкции

Внешние поверхности декорируют с учетом особенностей дизайна комнаты. Перед камином с открытой топкой часть пола покрывают керамической плиткой, иным не горючим материалом.

Устройство камина в частном доме: важные компоненты и внешнее оснащение

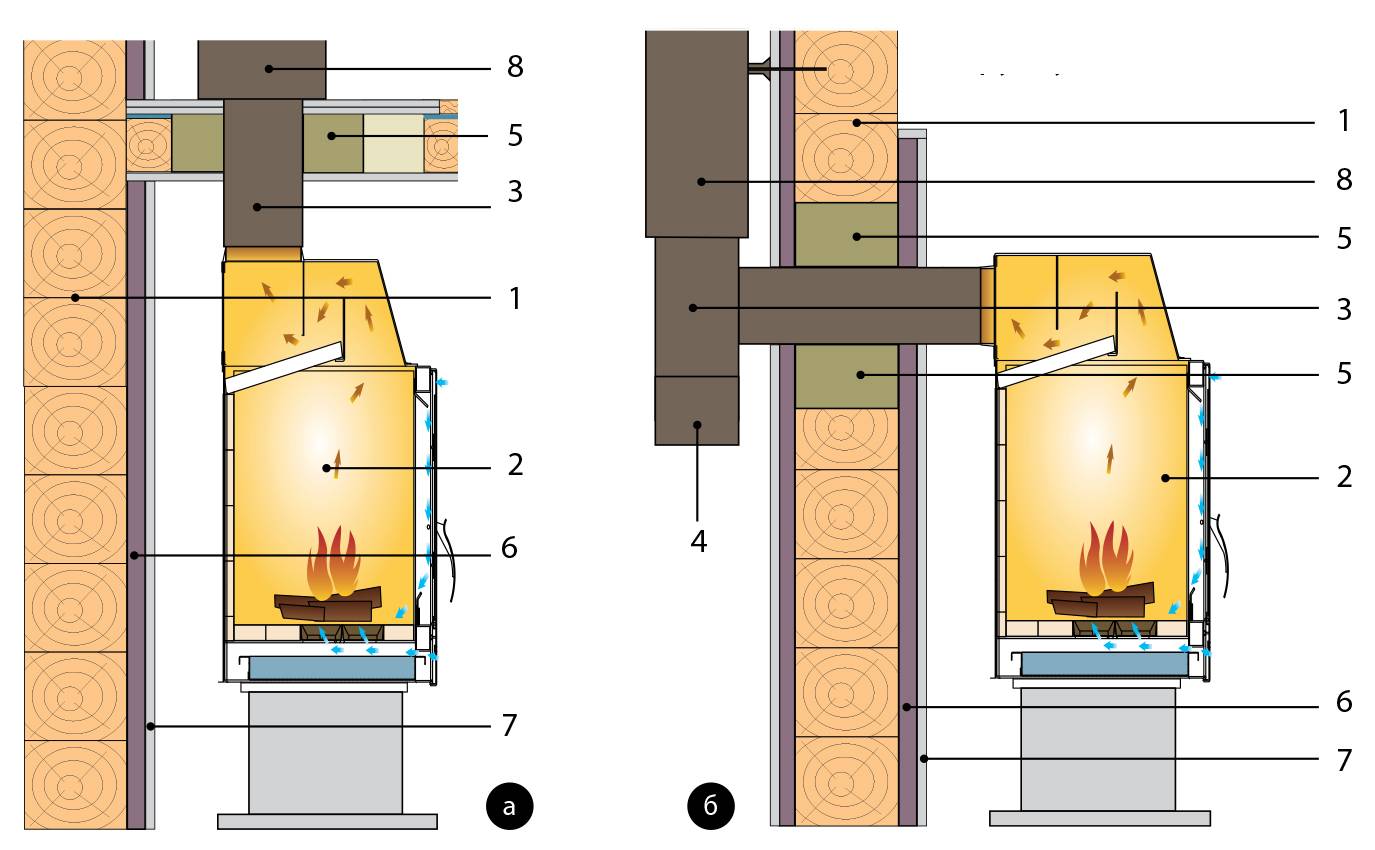

На этом рисунке отмечены детали, которым следует уделить особое внимание разработке проектной документации:

В месте выхода трубы делают щель (1) с размером 5-10 см кв. для достаточной вентиляции канала.
Проходы (2) через межэтажные перекрытия изолируют (увеличивают расстояние между соседними элементами). Надо исключить чрезмерный нагрев частей строительной конструкции, сделанных из дерева, других горючих материалов.
В декомпрессионном отсеке устанавливают вентиляционные решетки (3). Эта камера необходима для защиты примыкающего перекрытия от высокой температуры.
Выходные отверстия (4) делают в конвекционном отсеке, где температура достигает +200°Cи более. Через них нагретый воздух поступает в комнату.
В этом примере установлена полка из деревянного бруса. Ее защищают изнутри специальной теплоизоляцией (5).
Топку (6) устанавливают на регулируемых по высоте опорах. Между ней и частями облицовки оставляют зазоры (7) для свободной циркуляции воздуха.
Перед топкой делают покрытие (9) из негорючих материалов, фундамент (10) рассчитывают под соответствующие нагрузки.
Чтобы предотвратить попадание осадков и загрязнений выходное отверстие дымохода закрывают «грибком» (11).
Эту часть (12) трубы делают выше уровня конька, либо на удаленном расстоянии от него.
Если дымоход проходит через не отапливаемое чердачное помещение, снаружи устанавливают теплоизоляцию (13).
Герметичность стыков (14) предотвратит проникновение наружу продуктов горения вместе с конденсатом.
В этой части монтируют отвод (15) для контроля и очистки.
Отмеченное соединение (16) создают с применением специального элемента, который компенсирует температурные деформации.
В нижней части устанавливают: еще одно отверстие для очистки (17); входную (18) вентиляционную щель (площадь 15-20 см кв.); сток (19) для конденсата с накопительной емкостью и краном.
Независимый канал (20) с изоляцией обеспечит приток свежего воздуха в нужном для нормального функционирования дровяного камина количестве.

Дымоход можно вынести за контур основного строения, если камин, как на фото, устанавливается в деревянном доме

Дополнительные элементы

Кроме перечисленных деталей, в конструкции камина участвуют и другие детали:

Колосник. Другими словами, это решетка, которая располагается в нижней части топки, и используется для выкладывания на нее дров. Благодаря установленным колосникам, достигается равномерное горение огня, за счет поступления воздуха.
Поддувало. Оно располагается в нижней части устройства и служит для снабжения дымохода достаточной тягой. Второе его предназначение — это доступ воздуха к колосниковой решетке.
Зольник. Это камера, находящаяся под колосниками, предназначенная для сбора продуктов горения, поэтому его устанавливают в устройствах дровяного отопления. В некоторых моделях этот элемент выступает в роли поддувала.
Дымосборник. Он находится в нижней части конструкции и предназначен для выполнения функций вытяжного колпака, который находится над топкой. Основное его предназначение заключается в обеспечении удаления отходов горения в трубу, не допуская его проникновения внутрь дома.
Заслонка или шибер. Она находится в трубе немного выше дымосборника. При нерабочем состоянии камина, заслонка перекрывает дымоход, обеспечивая защиту от выхода горячего воздуха наружу. Кроме этого, шибер помогает регулировать силу тяги.

Особенности правильной установки

Собственно монтаж печей – каминов – процесс стандартный. Однако, есть несколько моментов, которые влияют не только на КПД используемой печи, но и на удобство ее использования. А также дают некоторые другие преимущества.

Например, установка железной печи в доме с подполом может быть выполнена по следующей схеме:

Печь ставится примерно в середине отапливаемого помещения.
Перед зольником печи, через который происходит подача воздуха под колосники, делается вентиляционное отверстие.
Либо сама печь ставится чуть ниже поверхности пола.
Воздух в поддувало забирается из подпольного объема, куда этот воздух попадает через вентиляционные отверстия с первого этажа.

Таким образом, установка печи в доме с вытяжкой из подпола сушит подпольный объем, не дает там скапливаться сырости.

Еще один момент. Часто установка металлической печи в доме производится прямо на напольное покрытие первого этажа. При этом под печь кладут лист минерита и лист железа.

Однако при выгрузке золы из зольника часть золы оказывается на полу. Если монтаж отопительной печи совместить с изготовлением под нее небольшого подиума из негорючего материала, то выгрузка золы будет производиться «без потерь». Подиум можно изготовить из кирпича, тротуарной плитки или керамзитобетонных блоков. Некоторые товарищи используют для этого даже два рядом положенных бетонных бордюра.

Не стоит только использовать для этой цели шамотный кирпич. Он хоть и жаропрочный, зато слишком хорошо передает тепло. Пол под таким подиумом будет сильно нагреваться. Место шамотного кирпича – в топке печи или кирпичном щитке для лучшего теплосъема с дымовых газов.

Как видите, монтаж печи – камина своими руками возможен, но со строгим соблюдением всех требований по пожарной безопасности.

Обустройство дымоходной трубы

После установки заслонки начинается выкладка дымоходной трубы. В качестве клеящего состава используется цементный раствор. Каждый ряд трубы каминной печи состоит всего лишь из 5 кирпичей. Выкладывать их требуется таким образом, чтобы последним, завершающим ряд, являлся угловой кирпич. За счет этого плотность между швами будет максимально высокой, что, в свою очередь, обеспечит хорошую герметичность швов.

Дымовой канал в этом случае имеет размеры 14х27 см

Выполняя работу, необходимо особое внимание уделять вертикальности трубы и строгой горизонтальности каждого ряда. Также необходимо учитывать нормы противопожарной безопасности при выводе трубы каминной печи через межэтажные перегородки и кровлю

Согласно нормам, наружная поверхность кирпичных дымовых труб должна быть удалена от легко воспламеняющихся материалов (деревянных конструкций и балок) не менее чем на 13 см. Таким образом, проводя трубы через перекрытия, следует оставлять указанное расстояние. Выведенная на крышу дымовая труба накрывается колпаком или флюгаркой, что исключит попадание влаги от осадков в камин.

https://1popechi.ru/youtu.be/68RCwdyKsLw

Как видно из представленного выше материала, сооружение простого классического камина своими руками доступно даже для человека, никогда не занимавшегося обустройством печей. Попробуйте украсить ваш дом этим элементом, который будет не один год радовать вас и ваших близких своей функциональностью и красотой.

Разновидности каминов для деревянного дома

Существует множество моделей каминов. Сложность монтажных работ зависит от материала топки, особенностей здания и варианта топлива. По форме корпуса очаги бывают угловыми или прямыми. При этом последний тип также классифицируется на пристенные и встраиваемые модели.

В зависимости от расположения, камин бывает следующих разновидностей:

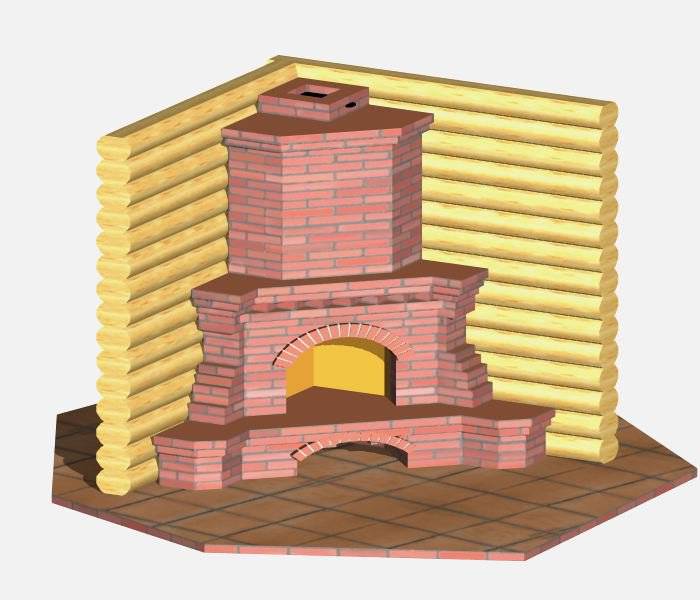

угловой прибор монтируется в угловой зоне помещения;
фронтальный вариант устанавливается у стены;
автономное устройство ставится посередине помещения и не зависит от расположения стен.

По типу топливу камины классифицируются на следующие разновидности:

Традиционные твердотопливные модели оборудуются дымоходными устройствами. Они отапливаются дровами или углем.
Электрические камины более безопасные. Нагрев осуществляется за счет электроэнергии, а не открытого огня. Такие очаги не сложны в монтаже и для них не требуется сооружать фундамент и дымоход.
Биокамины представляют собой декоративный вариант очага, функционирующего на этаноле. В топке располагается горелка из керамики и резервуар для топлива.
Газовые имеют внутри камеры горелку. При этом применяется природный или сжиженный газ.

Чугунный или металлический камин часто применяется для домов из древесины. Подобные топки могут монтироваться в декоративные конструкции из камня, кирпича или дерева. Для традиционных устройств обязательно устанавливается дымоход. Открытые топки прикрываются специальными защитными экранами.

Биокамин декоративный вариант камина, работающий на этаноле

Камин из кирпича – это сборная конструкция на фундаменте. Для кладки подходит стандартный кирпич, а для обустройства топки применяется огнеупорный шамотный материал.

Пошаговая инструкция по переделке

Нужно составить схему, которую лучше заказать у мастера. Специалист проведет расчеты, чтобы избежать ошибок, переделок. Сразу будет установлено, какие материалы, инструменты нужны для работы.

Потребуется огнестойкий кирпич для топки, жаропрочные блоки. Материал можно найти в строительном магазине, на рынке, либо заказать доставку через надежную компанию.

Для кладки понадобится сухой цементный раствор, глина, строительный миксер, насадка для дрели.

Под раствор нужны большая тара, чистая вода. Смесь наносят мастерком.

Чтобы камин получился ровным, необходимо постоянно контролировать укладку, используя строительный уровень, правило, отвес.

Первый каминный ряд кладут на гидроизоляцию с нанесенной разметкой, накладывая вниз раствор. После выкладки, по правилам порядовки, нужно положить второй ярус со сдвигом на половину, треть, четверть кирпича. Чтобы ряды получались ровные, блоки необходимо ровно отрезать болгаркой.

Порядовка кирпичной кладки предполагает расположение кирпичей каждого следующего ряда над стыком блоков предыдущего яруса.

Глина в растворе предотвращает разрушение конструкции, смесь песка с цементом не переносит подобные нагрузки. В сочетании с глиной удается достичь жаростойкого эффекта.

Для формирования топочного углубления понадобится плотный лист из огнеупорного металла, на который будут укладываться последующие ряды.

Под будущую дверку сразу устанавливают рамку, которую фиксируют огнестойкой проволокой.

Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

Уровень строительный пузырьковый;
Гидроуровень;
Отвес, рулетка, карандаш;
Шпатель узкий;
Шпатель зубчатый (если планируется укладка плитки);
Перфоратор;
Молоток резиновый.
Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

Саморезы и широкие шайбы к ним;
Дюбеля пластиковые под саморезы;
Мастика термостойкая;
Герметик термостойкий;
Плиты теплоизоляционные фольгированные 50 мм;
UD и CD профили под гипсокартон;
Лист гипсокартона;
2 декоративных решетки на вентиляционные окна.

Сборка комплекта

Иллюстрации	Рекомендации
	Вход в дымоходный канал. Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.
	Основание. Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.
	Проверка комплектации. Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей. Для этого просто собираем конструкцию на сухую.
	Регулировка топки по уровню. В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.
	Клеим скотч. Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично. Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.
	Наносим мастику. Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.
	Установка блоков. Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место. Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.
	Проверка по уровню. Дальше блоки промазываются мастикой и собираются по номерам. Пока мастика не застыла, все элементы конструкции проверяются по уровню.
	Временная фиксация. Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.
	Декоративная отделка. Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера. В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.
	Дымоходный короб. Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.

Модели печей-каминов

Строят разные модели системы печь-камин. Различия состоят в материале, который влияет на характеристики оборудования. Так же существуют разные по форме печи-камины, что позволяет их установить в доме исходя из внутренней планировки. Существуют угловые, островные и при стенные. Их форма влияет на внешнее оформление, например, угловой не нуждается в декоративной облицовке по бокам стенок.

Основными материалами для производства печи камина служат чугун или сталь и кирпич.
Кирпичные имеют большой вес и размер, поэтому нуждаются в укреплении фундамента. Хорошо накапливают тепло и делятся им продолжительное время. Кирпичную печь-камин можно установить так, чтобы топки выходили в разные помещения. Это не испортит интерьера и положительно повлияет на обогрев дома.

Чугунные или стальные производятся моноблоком, что удобно для монтажа. Свойства чугуна – это низкая теплоёмкость, чем у кирпича. Нагреваясь, чугун излучает инфракрасное тепло, прогревающее людей и предметы, а не воздушное пространство, и не создаёт воздушных потоков, поднимающих частички пыли.

Особенности конструкции

Впервые услышав о печах-каминах, владельцы загородных домов нередко пожимают плечами: зачем тратить усилия на постройку отопительного прибора такой конструкции, если можно соорудить одну из хорошо зарекомендовавших себя печей типа голландки, шведки, колпаковки (колпаковая печь) и т. д. Всё дело в том, что они не знают особенностей работы каминных печей, а ведь при их разработке объединили всё самое лучшее от двух совершенно разных отопительных приборов.

Совмещение печи с камином позволяет не только качественно обогреть помещение, но и сделать его интерьер незабываемым

Главным достоинством можно считать то, что для обогрева помещения можно задействовать два режима работы сдвоенного теплогенератора.

Режим камина

В этом случае дым от очага через специальный дымосборник будет направляться в газоход, расположенный на задней стенке отопительного прибора и далее непосредственно в печную трубу. Сооружение практически прямого канала позволяет избежать уменьшения тяги, поэтому интенсивность горения дров будет максимальной.

Использование отопительного агрегата в качестве камина очень удобно при нерегулярных топках, например, на даче или в загородных домах, куда в зимнее время наведываются только на выходные. При этом температура в помещении станет комфортной буквально в течение одного часа.

Преимущества печки

Продукты сгорания не «вылетают в трубу», как это происходит в случае с камином, а перенаправляются в дополнительные каналы, расположенные по бокам отопительного прибора, где отдают всё тепло стенкам сооружения. Длительность горения одного и того же количества топлива при печном сжигании значительно увеличивается, поскольку эксплуатация агрегата чаще всего происходит на границе тления. Этого добиваются регулировкой притока воздуха через поддувало. Благодаря наращиванию массива печи, она имеет улучшенные теплоаккумулирующие свойства и позволяет даже после полного прогорания топлива длительное время отдавать накопленное тепло.

Если предполагается нерегулярный режим работы, то чаще всего теплогенератор эксплуатируют по следующей схеме:

При растопке открывают вертикальный канал, чем переводят агрегат в режим камина.
После того как температура в помещении поднимется до комфортного уровня, закрывают задвижку вертикального канала и прикрывают поддувальную дверцу, чтобы максимально увеличить длительность горения.

Как видите, печь-камин является успешным симбиозом нескольких отопительных приборов. Однако на этом его достоинства не заканчиваются.

Использование каминной кассеты повышает гигиеничность конструкции и облегчает постройку отопительного прибора

Отопительные приборы могут выполняться как с открытой, так и закрытой каминной топкой. В последнем случае используется дверца из жаростойкого стекла либо специальная чугунная кассета (вкладыш). Ограничение количества поступающего воздуха позволяет увеличить время работы камина и повысить его экономичность.

Как сделать расчет размеров камина

Одним из обязательных этапов проектирования камина является расчет его размеров. В первую очередь нужно определиться с размерами топки, которые тесно связаны с площадью отапливаемого помещения. Упрощенная формула расчета выглядит так – площадь комнаты делится на 50, и полученное значение и будет отображать габариты топочного проема.

Еще один параметр – глубина топки, влияющая на эффективность работы камина. Как правило, глубина и высота топки имеют отношение 2:3. Чрезмерное углубление топки, которое выполняется ради красоты, может привести к негативному эффекту – все тепло будет выводиться на улицу, поэтому о полноценном прогреве помещения можно будет забыть. Если же глубина топки будет недостаточной, то в комнату будет попадать почти весь вырабатываемый при горении дым.

Также нужно рассчитать размеры дымохода, влияющего на уровень пожарной безопасности и эффективность тяги. Минимальный диаметр трубы дымоотвода может составлять 150-170 мм. Для дымохода с прямоугольным сечением можно воспользоваться соотношением, согласно которому ширина трубы составляет 1/10 от размеров топки.

Перестройка печи в камин

Самое первое действие, которое нужно сделать перед установкой нового камина, это подготовить будущий чертеж. Все размеры должны подходить под старый фундамент.

Переделывание печки в камин проходит в несколько этапов:

Фундамент печи укрепляется при помощи гидроизоляции. В качестве гидроизоляционного материала используется рубероид. Несколько слоев материала укладываются на глиняно-цементный раствор.
Следующим этапом является установка основания под камин. Можно соорудить новое основание или же поставить печное, если оно находится в превосходном состоянии.
Топка делается согласно новым чертежам, так как печное топочное отверстие не подходит для камина. Для создания основания под топку по окружности конструкция обкладывается кирпичной кладкой.
Сооружается сама топка. Стены должны быть сделаны вертикальными. Желательно проверять четкость линий будущих боковых стен топки при помощи строительного уровня.
Правильные расчеты также важны на этапе постройки дымохода. Он выкладывается при помощи кирпичной кладки. Каждый несколько рядов нужно убирать излишки раствора с внутренней стороны дымохода, так как на них в последствие может оставаться сажа. Из-за этого дымоход придется часто чистить.

Воздуховод можно сделать не только из кирпича. Можно рассмотреть вариант трубы-сэндвича, обтекаемая форма и гладкие стены которой не препятствуют выходу дыма из камина.

Строительство каминной печи – первые шаги

Сначала выбирают месторасположение отопительного прибора. Действует тот же принцип, что и для остальных устройств подобного рода. Располагают в зависимости от конструкции источника тепла, добиваясь наибольшей эффективности, чтобы одновременно обогревались несколько помещений. От деревянной стены отступают на 40 см, монтируют огнеупорный экран.

Предлагаемая каминная печь оборудована варочной плитой. Располагают, зонируя большую комнату, или используют для отопления смежных помещений. В таком случае заднюю часть встраивают в простенок. Для одновременного использования печи и камина возводится общая дымовая труба с раздельными каналами.

Создание фундамента

Сооружение возводится на прочном основании, так как вес кирпича немалый. Он должен отвечать повышенным требованиям, обеспечивать надежность и устойчивость конструкции. Схема работ аналогична изготовлению фундамента для других типов теплогенераторов. Делают разметку контура основания, который должен выступать за размеры печи на 10 см.

Если работы проводятся в жилом доме, часть пола удаляют. Роют котлован, глубина которого зависит от особенностей земли, и составляет от 50 до 70 см. Дальше готовят подушку, которая состоит из поочередно засыпанных и тщательно утрамбованных десятисантиметровых слоев песка и щебня.

Установка арматурной сетки для фундамента

Дальше алгоритм работ следующий:

на высоте 5 см от подушки требуется установить арматурную сетку, под которую подкладывают куски кирпича или железные пруты;
по периметру выставляют опалубку из досок, выровняв верхнюю плоскость по уровню;
делают раствор (песок, цемент, щебень) в соотношении 3:1:4 и заливают;
уплотняют железным прутком и трамбовкой, выравнивают правилом.

Когда бетон немного застынет, его укрывают пленкой и оставляют, пока не схватится полностью. Рекомендуется выдерживать целый месяц, но практически достаточно одной недели, чтобы начать возведение основного сооружения. Обязательно на фундамент укладывают гидроизоляцию из рубероида.

Конструкция печи-камина

В предлагаемом проекте предусмотрено две топки, в которых сгорают дрова: печная и каминная – увеличенной высоты. Последнюю рекомендуется закрыть стеклянной дверцей. Если она изогнутой формы, то усиливается отражение, повышается эффективность.

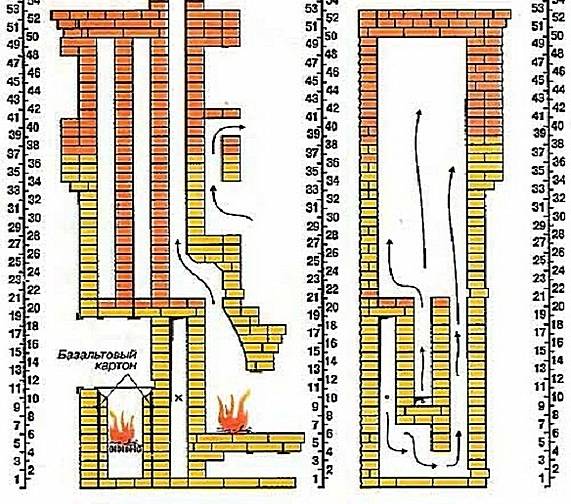

Нижняя часть печи-камина с указанием топок и движения газов

Каминный топливник выполняется прямоугольной или трапециевидной формы. Последний вариант предусматривает сужение к задней стенке. Она наклонная, имеет небольшой порожек, предназначенный для удержания нагара, чтобы он не направлялся в трубу и не осаждался на ее стенках.

Печная топка меньших размеров, с чугунной дверцей и нижним поддувом воздуха. Свод перекрывается кирпичом или варочной плитой. В последнем случае предоставляется возможность готовить пищу. Газы поднимаются по вертикали, обогревая стенки, которые затем отдают накопленное тепло в комнаты.

Вид на топки с двух сторон и схема движения газов

Чтобы продукты сгорания не попадали в помещение, предусмотрены задвижки на обоих каналах для перекрытия того, который не используется. На дымоходе имеется заслонка, препятствующая утечке тепла, когда топливо полностью сгорит.

Порядовка с 1 по 26 ряд

Используя схему, повторяют существующий проект или разрабатывают собственный. Чертеж внутренних камер дает представление о движении газов, указывает поверхности, подвергающиеся наиболее интенсивному нагреву.

Тяга во многом определяет качество работы и производительность приборов. Практикой доказано, что оптимальное сечение дымохода составляет 10% площади топочного окна. Показатели округляют, чтобы использовать целые кирпичи. Газоотвод из трубы делают диаметром не менее 150 мм.

Подготовительные работы

Классические камины состоят всего из 3-х частей: топливника, дымовой трубы и дымовой камеры. Планируя возведение конструкции в загородном доме, необходимо определить, где расположение устройства будет максимально выгодным и эргономичным. При этом нельзя забывать о том, что, аналогично печной, каминная труба должна возвышаться над уровнем конька крыши не менее чем на 20-30 см.

Если тепловая установка будет располагаться в середине дома, труба будет находиться непосредственно около конька. Такое расположение имеет свои преимущества, среди которых самые основные:

легкая кладка трубы и ее чистка;
наиболее выгодные условия для монтажа и ремонта воздушной заслонки (при ее наличии).

Если же конструкция будет смещена к стене помещения, выполнить кладку трубы и все последующие работы будет значительно сложнее. А для обслуживания устройства в процессе эксплуатации потребуется специальная приставная лестница.

Выбор дизайна, конструкции и размера

Варианты каминов: а— встроенные в кирпичную (каменную) стену; б—пристенный камин; в—камин открытого типа.

В зависимости от места расположения печи и камины могут быть угловыми, пристенными либо стоящими обособленно. В любом случае на выбор конструкции и дизайна должен влиять такой важный фактор, как удобство обустройства фундамента для каминов.

Печи и камины, состоящие из кирпича, могут иметь массу от нескольких сотен килограммов до тонны, а, если здание имеет несколько этажей, то и больше. Поэтому обустройство фундамента является мероприятием обязательным и необходимым. Главное здесь — выполнить его максимально правильно.

Самым удачным вариантом для возведения собственными руками в загородном доме выглядит фундамент, изготовленный из бетона и арматуры. При строительстве на мягком грунте потребуются металлические пруты диаметром от 12 до 14 мм, на твердом — от 8 до 10 мм.

Установка дровяного камина в квартире

Установить камин в квартире сложнее (а иной раз и вовсе невозможно), чем в индивидуальном доме. Причина в том, что многие многоквартирные дома построены без учета монтажа дымоходов.

Исключение составляют только три варианта:

последний этаж высотного здания ;
любой из этажей двухэтажного дома (в этом случае, как и в предыдущем, есть возможность сделать внутренний дымоход самостоятельно);
многоэтажка, в которой предусмотрен коллективный дымоход, позволяющий установку камина в каждой из квартир.

Во всех трех случаях перед началом работ необходимо получить разрешение на монтаж камина. Для начала обратиться в пожарную организацию. Специалист организации выедет на место, чтобы проверить состояние дымохода, насколько он отвечает требованиям пожарной безопасности. Стоимость обследования — от 1000 руб.

Затем обратиться в строительную экспертизу, которая выдаст заключение, выдержат ли перекрытия вес камина. Экспертиза разработает и проект установки камина (стоимость — от 6000 руб.). Подготовленный проект, технический паспорт и правоустанавливающий документ нужно подать в отдел ЖКХ администрации района, вневедомственная комиссия которого выдаст разрешение на установку камина.

В квартире многоэтажного дома можно устанавливать камин весом до 700 кг и только с закрытой топкой. При этом площадь помещения должна быть не меньше 20 кв.м, чтобы обеспечить должный воздухообмен.

Установку камина стоит доверить специалистам по каминам. Они смогут учесть массу специфических моментов

В частности, при монтаже важно обеспечить приток воздуха, предусмотрев технологический зазор в конструкции камина. Необходимо соблюсти расстояние между топкой и стеной, чтобы она не перегрелась во время работы и не лопнула. В случае неправильной установки гарантия на топку не действует

Нужно помнить, что любой дымоход, независимо от материала, нуждается в регулярном уходе. Специалиста необходимо приглашать 2 раза в год: в начале и в конце отопительного сезона. Скопившаяся на стенках дымохода сажа ухудшает тягу и со временем разрушает материал, поскольку является агрессивной субстанцией

В случае неправильной установки гарантия на топку не действует. Нужно помнить, что любой дымоход, независимо от материала, нуждается в регулярном уходе. Специалиста необходимо приглашать 2 раза в год: в начале и в конце отопительного сезона. Скопившаяся на стенках дымохода сажа ухудшает тягу и со временем разрушает материал, поскольку является агрессивной субстанцией.
