Печь-грубка: устройство, подготовка материалов, кирпичная кладка устройства

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

• Компактность.
• Возможность применения печи для готовки пищи.
• Привлекательный внешний вид.
• Для возведения необязательны дополнительные строительные работы внутри дома.
• Простота исполнения и эксплуатации.
• Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
• Небольшие затраты стройматериалов.

• Меньшая теплоэфективность.
• Использование возможно по сезонам или в маленьких домах.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

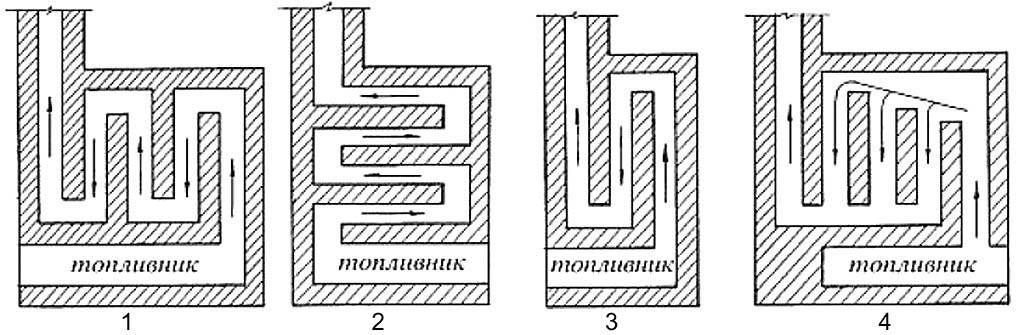

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Куда можно поставить

Агрегат грубка достаточно компактный, что позволяет проводить сборку практически в любом помещении.

Но желательно возводить печь внутри нежилой комнаты, чтобы исключить вероятность отравления газами или задымления.

Так как наличие варочной плиты предполагает процесс готовки пищи, то лучше всего расположить печку на кухне.

Грубка на дровах, сделанная своими руками из кирпича, с возможностью варки или жарки еды – это отличный выбор для загородного дома или дачи, куда люди приезжают не на долго. Внутри дома будет тело и не нужно дополнительно устанавливать плиту, проводить к ней газ или электричество.

Пошаговый процесс укладки печи показан в следующем видео:

Как сделать экономичную печь на дровах своими руками

Печь можно сварить из металла, но существует вариант конструкции, где можно обойтись без сварки. Рассмотрим оба способа.

Металлическая — конструкция без использования сварки

Соберём агрегат без применения электродов. А для устойчивости обложим стенки печки кирпичом. К тому же такое решение поможет дольше сохранять тепло после окончания топки. Ведь кирпичи хорошо держат температуру.

1. Устанавливаем лист для днища на ровную бетонную поверхность пола (если она деревянная, тогда нужно предварительно обмазать её бетоном и зашпаклевать. Проверяем строительным уровнем прямолинейность.
2. Дальше монтируем боковины. Просто прижимаем их к дну, соблюдая вертикальность установки с помощью уровня. Сразу же выкладываем кирпичи с раствором, поддерживая таким образом стены печи.

3. Устанавливаем заднюю часть и тоже обкладываем её кирпичами.

4. Монтируем переднюю, фасадную поверхность печи.

5. Подрезаем болгаркой колосник в размер внутреннего профиля печи. Делаем прорези, чтобы получилась решётка.

   Устанавливаем колосник внутрь. Он должен «застрять» в печи из-за своих габаритов.

6. На верхней поверхности изделия предварительно прорезаем квадратное отверстие для выхода дыма.

7. Ставим верхний лист и докладываем кирпичи.
8. Устанавливаем трубу для выхода дыма. Место стыковки дымохода с печью обмазываем огнеупорным герметиком.

Получается примерно такой вариант.

Снизу можно оставить полости для лучшего прохождения тепла

Перед печкой лучше уложить металлический лист (как на данном фото), чтобы в случае падения горящих углей при открытых дверцах не повредить пол или, того хуже, не устроить пожар!

При первой закладке дров проверяем герметичность соединений — не пропускает ли где наша печка дым? Если обнаружена «утечка», достаточно замазать подозрительное место огнеупорным герметиком.

Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

Если у хозяина жилища имеется сварочный аппарат, а также он умеет работать с электродами, можно сделать сварную конструкцию и не обкладывать её кирпичами. Инструкция на изготовление данной печи напоминает предыдущую, только из инструментов добавляется сварочный аппарат. Вкратце руководство по монтажу выглядит так.

1. Устанавливаем днище на выбранное место. Затем прихватываем боковые стенки. Для проверки перпендикулярности пользуемся каким-нибудь куском листа с правильным углом 90 градусов.

2. Прихватываем заднюю часть печи. Провариваем все три грани конструкции.

3. Устанавливаем фасад генератора тепла в сборе с дверцами. Провариваем швы снаружи. Здесь возможно и самостоятельное изготовление передней части печи. Для этого достаточно приварить сплошной лист, затем вырезать в нём болгаркой квадратные отверстия для топки и для зольника, наконец, взять дверцы с шарнирами и прихватить сваркой к печи.

4. Подготавливаем и устанавливаем решётку для осыпания золы — колосник. Как это делается, описано в предыдущей инструкции. Приваривать данную деталь не нужно.
5. Устанавливаем верхнюю часть, провариваем по периметру. Далее, с помощью сварочного аппарата прорезаем круглое отверстие для дымоудаления.
6. Монтируем трубу дымохода. Её тоже привариваем к верхушке печки.

Получается примерно такая конструкция.

Дверцы должны открываться на 180 градусов

После остывания швов генератором тепла можно воспользоваться по назначению.

Правильное место для печи

Как уже говорилось раннее, закладку печи нужно продумывать еще во время строительства самого дома. Ведь, отталкиваясь от количества и расположения комнат и других не менее важных критериев, можно выбрать наиболее подходящее место для печи.

Например:

• В доме с большим количеством комнат, печь должна стоять таким образом, чтобы ее конструкция находилась между стенами, которые разделяют дом на комнаты.
• Неплохой вариант возвести нагревательный элемент ближе ко входу, что в дальнейшем сведет на нет холодные воздушные потоки, попадающие внутрь помещения с улицы.
• Стены печки и дома не должны соприкасаться. Данное требование предъявляется с целью обеспечения техники безопасности.

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

• Компактность.
• Возможность применения печи для готовки пищи.
• Привлекательный внешний вид.
• Для возведения необязательны дополнительные строительные работы внутри дома.
• Простота исполнения и эксплуатации.
• Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
• Небольшие затраты стройматериалов.

Недостатки:

• Меньшая теплоэфективность.
• Использование возможно по сезонам или в маленьких домах.

Подробнее о защитных экранах

Используются, чтобы уберечь ближайшие к отопительному агрегату поверхности от вредного воздействия выделяемого ИК-излучения, снижая распространение инфракрасных волн.

Представляют собой панели, листовые или построенные (в зависимости от используемого материала) по всему периметру, в углу или в какой-то части помещения. Могут быть двух типов.

Из металла

Выполняются из стали или чугуна, закрепляются вокруг нагревательного устройства, с предусмотренными зазорами. Небольшие расстояния необходимы, чтобы сохранялась правильная конвекция воздуха. Для обеспечения возможности регулировки фиксируются не жестко – болтами на полу.

Выделяют 2 их разновидности:

• фронтальные – испытывают действие прямого ИК-излучения, идущего от топки;
• боковые – воспринимают уже отраженные инфракрасные волны.

Становятся еще более эффективными после окрашивания огнеупорным составом.

Из кирпича

Выкладывается такая защита уже после того, как вы обустроили портал для печки в баню – в полкирпича (шамотного, пустотелого, огнеупорного), с технологическими зазорами размерами от 6 см и с воздуховодами в нижней части, находящимися на расстоянии свыше 25 мм друг от друга.

Возведенный экран должен возвышаться над топкой на 25-30 см, тогда он будет в полной мере раскрывать все свои преимущества, а именно:

• устойчивость в условиях повышенной влажности и температуры;
• низкая теплопроводность, а значит и травмоопасность – случайные ожоги практически исключены;
• передача мягкого жара от нагревательного агрегата;
• длительное сохранение (аккумуляция) тепла.

Виды конструкций

Печь груба различается по видам конструкций. Распространенно два вида – со встроенным щитком и с пристроенным.

• Со встроенным щитком. Если строить грубу со встроенным щитком, внешне она сильно напоминает варочную плиту. Такая конструкция наиболее легка в исполнении и требует меньших затрат материала. Преимуществом подобной грубы, является возможность возведения печи без фундамента.
• С пристроенным щитком. Так же щиток можно пристроить снаружи, сделать печь похожей на камин, но постройка займет гораздо больше сил и потребует чуть ли не вдвое больше материалов. Удобством станет то, что аккуратная постройка из кирпича или декоративно украшенная керамической плиткой печь станет отличным дополнением к интерьеру и придаст дому особый шарм.

Простейшая кухонная печь из кирпича

Рис. 24. Простейшая кухонная печь.

а) очень низкая высота топки — всего 21 см (если кому-то этот размер не понравится, высоту топки можно поднять, но в таком случае дров для приготовления пищи понадобится в два-три раза больше). В качестве дров в печи с подобной высотой топки лучше всего использовать старый штакетник и ненужные остатки пиломатериала. Двух-трех старых штакетин будет вполне достаточно для приготовления полноценного обеда в летний период на семью из шести человек. Впрочем, в наше время, когда большинство сельских жителей пользуется для готовки газом или электричеством, печь такой высоты вряд ли найдет своего массового пользователя;

б) наличие искрогасительного зуба и отсутствие всего лишнего.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Виды конструкций

Существуют следующие виды конструкций груб:

• со встроенным щитком;
• с пристроенным щитком.

Конструкция со встроенным щитком имеет внешнюю схожесть с варочной плитой. Однако на практике она более компактна, на её возведение потребуется меньше кирпича и схема кладки значительно проще, но нагрузка на основание от 500 кгс/м2. Выделяет тепловую энергию от 10 до 12 кВт, поэтому применяется для сезонного использования в небольших зданиях.

Печь с пристроенным щитком имеет тепловую мощность до 22 кВт, в зависимости от площади щитка и используемого топлива. Её возведение требует обязательной закладки фундамента, кладка кирпичей весьма трудозатратна по сложности и объёму работ.

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

• Компактность.
• Возможность применения печи для готовки пищи.
• Привлекательный внешний вид.
• Для возведения необязательны дополнительные строительные работы внутри дома.
• Простота исполнения и эксплуатации.
• Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
• Небольшие затраты стройматериалов.

Недостатки:

• Меньшая теплоэфективность.
• Использование возможно по сезонам или в маленьких домах.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

• кирпич красный — 220 шт.;
• кирпич огнеупорный — 170 шт.;
• глина красная — 10 ведер;
• глина тугоплавкая — 50 кг;
• песок — 5 ведер;
• дверка топочная — 250×210 мм;
• дверка поддувальная — 250×140 мм;
• задвижка дымовая — 130×250 мм;
• решетка колосниковая — 380×250 мм;
• дверки прочистные размером 130×140 мм — 6 шт.;
• предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Правила эксплуатации

Эксплуатация кирпичной печи не только не создает трудности любителям, но и создает ощущение уюта от отрытого огня.

• Лучше использовать печь грубку посезонно. Малая теплоэффективность не позволяет использовать печь круглый год, она не сможет хорошо прогреть большой дом во время холодной зимы.
• Необходимо регулярно прочищать дымоход, чтобы газы не попадали в помещение и не травили обитателей дома.
• Топить печь только с соблюдениями техники безопасности, не класть слишком много дров за один раз, плотно закрывать дверцу топливника после закладки партии топлива.
• Если печь применяется как варочная плита, необходимо использовать соответствующую чугунную, глиняную или алюминиевую посуду, а так же различные прихватки или перчатки во избежание получения ожогов.
• При наличии лежанки на печи, топить стоит только дровами. Уголь слишком сильно нагревает поверхность лежанки.
• Перед началом использования печи обязательно убедиться в правильности монтажа дымохода.
• В качестве топлива лучше использовать дрова или уголь. Применять различные отходы из современных материалов не рекомендуется, они выделяют вредный для здоровья газ и забивают дымоход.
