Устройство теплого пола на деревянной основе

Трубы для теплого пола

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Это можно сделать двумя способами. Их различия заключаются в оформлении каналов для размещения труб. Как правило, применяют технологии установки на основе модулей или реек.

Для первого варианта следует купить специальные готовые модули из ДСП. В них уже вырезаны углубления на определенном расстоянии друг от друга. Эти промежутки зависят от предполагаемой теплоотдачи системы.

Модульная укладка водяного теплого пола

В комплект такой модульной системы, как правило, входит все необходимое: сами модули с бороздками в них, металлические пластины, крепления и трубы. Остается только собрать конструкцию в соответствии с прилагающейся к изделию схемой. Однако настил пола модульным способом стоит недешево. Поэтому многие предпочитают альтернативу – бюджетный реечный метод.

Он предполагает не оборудование каналов в листах ДСП, а набивку реек. Планки нарезают из доски или фанеры. Промежутки между ними должны быть равны толщине рейки, поскольку в сформированных пазах трубы, внешний диаметр которых составляет 17 мм, не просто должны помещаться свободно, но и не разрушаться от смещения древесины.

Схема реечной укладки

Что важно знать?

Устанавливать теплый пол можно одним из способов:

• на существующем деревянном полу;
• на деревянном полу с воздушной прослойкой (на лагах);
• на бетонном основании;

От выбора системы обогрева будет зависеть, потребуется ли заливка цементом, выравнивающий состав, плиточный клей или мастика – то есть «мокрый» монтаж. Для обогрева деревянного пола подходят следующие типы нагревательных элементов: инфракрасная пленка, кабель на монтажной пластине, кабель на отрез, нагревательные маты.

Забегая вперед, отметим, что установка нагревательных матов требует бетонного основания или цементно-песчаной стяжки. Это возможно предусмотреть не в каждом деревянном доме, и разве что на первом этаже. Инфракрасную пленку и кабели на пластинах можно устанавливать на деревянный настил. Греющий кабель отрезной можно укладывать и в стяжку, и сухим способом (на лагах)

В последнем случае крайне важно правильно рассчитать мощность. А вот здесь можно посмотреть на конкретные теплые полы для деревянного дома, которые подходят для рассматриваемых в обзоре ситуаций

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр). Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией

Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

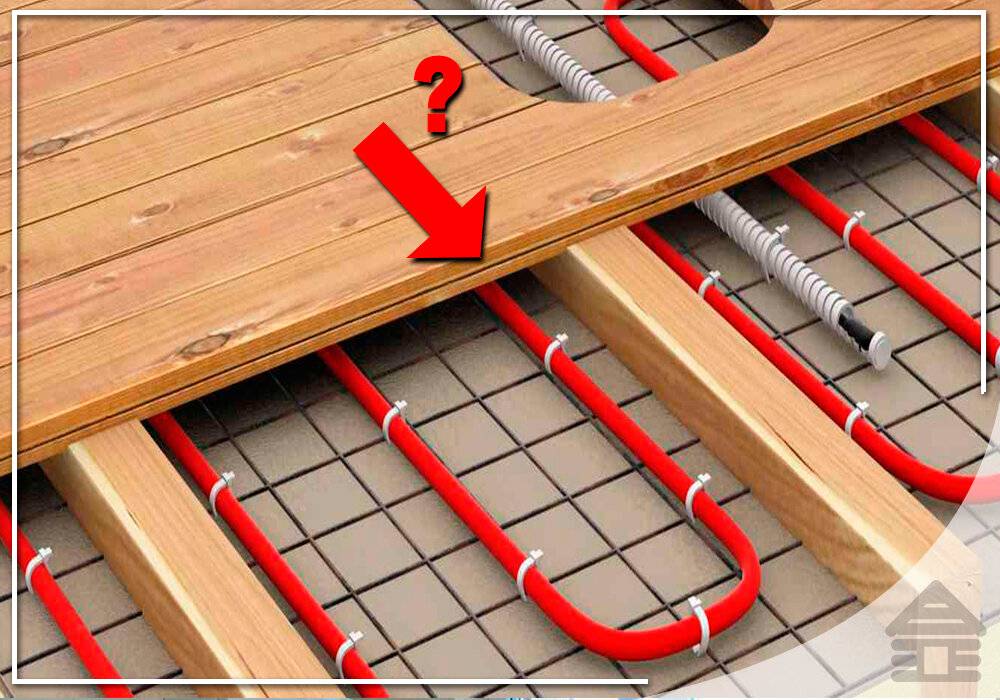

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

• Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
• Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
• Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

• На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
• Далее устраивается слой теплоизоляции из минеральной.

  Сетка между лагами.

• Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
• На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

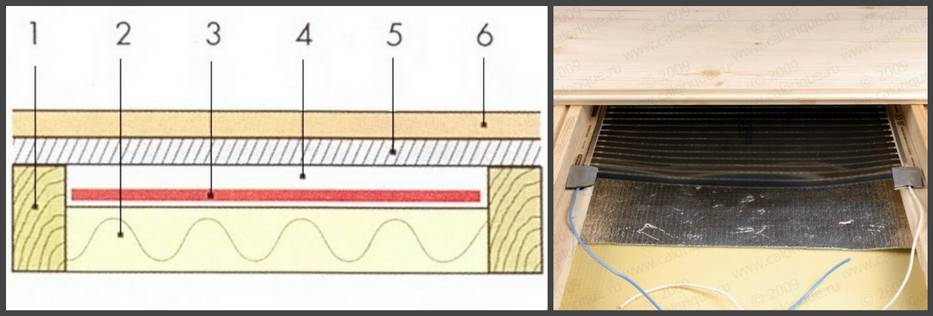

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами

Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см

Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки

Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Монтаж водяного теплого пола в деревянном доме под бетонную стяжку

Монтаж теплого водяного пола под стяжку в бетонном подвале самое простое и максимально энергоэффективное решение.

Почему так? Тут все просто.

Перед укладкой выбранной системы на пол расстилается слой теплоизоляции

Будет ли это пенопласт, пенополиуретан, полистирол, любой другой подручный материал или уже фабричные заготовки – неважно

Главное, чтобы верхний слой изоляции был металлизированным. Например, перекрыт фольгой. Делается это для того, чтобы тепло от уложенных труб с теплой водой отражалось от металлизированной мембраны вверх.

По этой причине гораздо удобнее использовать уже готовые фабричные материалы, которые уже сразу состоят из теплоизоляционного и металлизированного слоев, к тому же на них уже нанесена разметка в виде сетки с шагом в 5 или 10 сантиметров, что упрощает расположение трубок при монтаже.

К сведению.

Если Вы делаете теплый пол, например, на втором этаже своего дома, то от устройства теплоизоляции можно вполне отказаться.

Первая причина – это экономия денег, а вторая – это косвенное отопление теплым полом второго этажа и потолка первого этажа. То есть тепло так и так останется в Вашем доме, зачем тогда этому препятствовать?

Затем сверху укладывается выбранная система и в ней крепятся трубки. Их шаг зависит от нескольких характеристик.

Он выбирается на основании типа конкретного помещения, его площади и объема, материалов стен, потолка и пола. Но в первом приближении для бетонных полов и трубок диаметром 16 мм. этот шаг составляет в среднем 20-30 см.

Вопросы

Если теплораспределительных пластин на момент монтажа в продаже не оказалось, можно ли установить их позднее?

Это потребует выполнения частичного демонтажа пирога водяного теплого пола. Придется снять напольное покрытие и листовой настил, переуложить все петли теплого пола. Если эта процедура не представляется слишком сложной, то можно временно уложить петли водяного контура без пластин.

Нужна ли гидроизоляционная пленка под трубы теплого пола?

Да, нужна. Она позволяет защитить деревянные детали при возникновении протечек. Опытные мастера дополнительно делают дренаж, выводящий воду из пирога теплого пола и предотвращающий его намокание. Кроме того, появление воды в дренажной системе сигнализирует о необходимости срочного ремонта.

Если доски чернового пола уложены не слишком плотно, нужен ли слой теплоизоляции?

Да, если между досками чернового пола есть промежутки, наличие теплоизолятора становится обязательным. Иначе возникнут слишком большие теплопотери, создающие избыточную нагрузку на отопительный котел.

Надо ли выравнивать черновой пол перед укладкой труб, или можно компенсировать неровности высотой лаг?

Здесь надо руководствоваться состоянием чернового пола. Если имеются неровности, но сам пол достаточно крепкий и надежный, можно выровнять поверхность лагами. Если пол слабый, придется не только выровнять его, но и усилить, исключить подвижность перекрытия.

Если деревянное перекрытие изготовлено из мощных балок и рассчитано на большие нагрузки, можно ли залить стяжку?

При наличии достаточной несущей способности перекрытия, заливка стяжки вполне возможна. Надо только обеспечить качественную гидроизоляцию, исключающую возможность протечек раствора в помещения нижнего этажа (или в цоколь, подвал). Оптимальный вариант — укладка герметичного полиэтиленового полотна с заворотом краев на стены.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева
	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

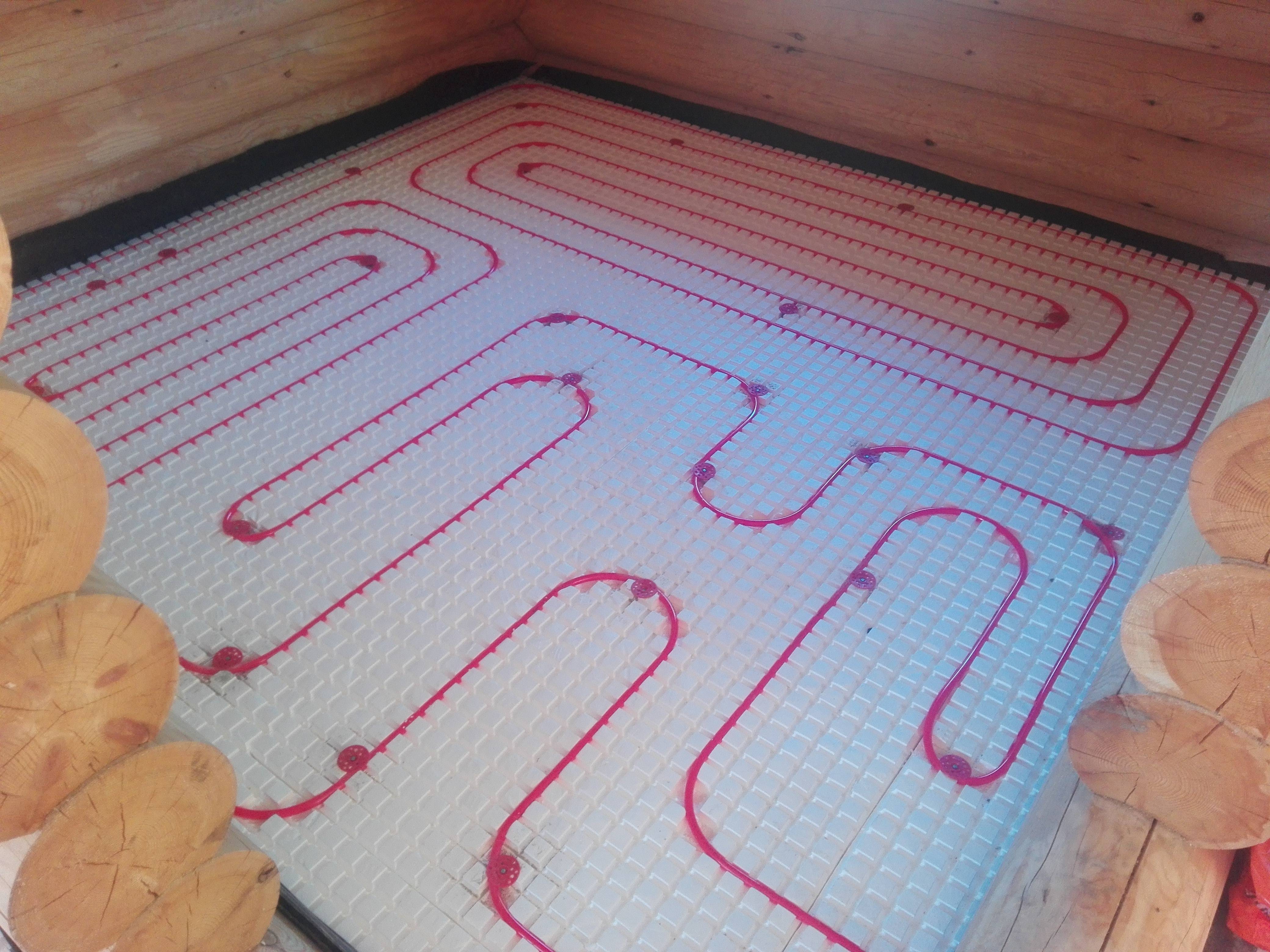

	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Монтаж электрического теплого пола в деревянном доме

Как правило, электрические теплые полы укладываются под тонкие цементные стяжки и затем перекрываются напольной плиткой. Но проводить монтаж электрического теплого пола по деревянным полам можно практически так же, как и в случаях с водяными полами без стяжки.

Точно так же используется подстилающий слой теплоизолирующего материала при необходимости. Поверх него укладывается отражающий металлизированный материал. Сверху раскладывается электрический теплый пол с температурным датчиком, который перекрывается половой доской и напольным покрытием.

Теперь вы знаете какие бывают виды теплых полов, системы теплых полов для деревянных домов, а так же как сделать теплый пол в деревянном доме своими руками и общие вопросы монтажа электрического теплого пола.

Пол своими руками в частном доме

Ровный и надёжный пол в частном доме или коттедже — залог тепла и комфорта в здании круглый год. Часто на этапе строительства частного дома хозяева сталкиваются с проблемой выбора устройства пола.

Поэтому в нашем материале мы расскажем, как правильно сделать своими руками тот или иной вид пола. При этом разберемся в плюсах и минусах каждого из вариантов устройства. Для наглядности предлагаем и видео.

Укладка теплого пола на деревянный пол

Укладка теплого пола на деревянный пол

Главное достоинство пола с обогревом на деревянном полу состоит в отсутствии «мокрого» процесса, т.е. устройства стяжки. Функцию основания выполняют доски существующего напольного покрытия. Наличие зазоров между досками не допускается. В старом полу щели, безусловно, присутствуют, поэтому необходимо в них проложить теплоизоляционный материал. Если у собственника жилья появились сомнения относительно качества и долговечности существующего напольного покрытия, то лучше не рисковать, и выполнить демонтаж старого и устройство нового основания.

Выбор в пользу расположения труб в полу

Температура в доме, квартире или ином помещении в большинстве случаев влияет на комфортные условия нахождения в нём. Выбор правильной и надёжной системы отопления можно сделать только при детальном рассмотрении всех аспектов вопроса.

Если выбор сделан в пользу закрытой системы следует обратить внимание на следующее:

• При монтаже следует выбирать оборудование надёжного производителя. Экономия может вылиться в проблемы с эксплуатацией и ремонтом в будущем.
• Перед монтажом проводится гидроизоляция пола, а по стене укладывается демпферная лента, компенсирующая расширение при нагреве.
• Длина контура не должна превышать 100 метров.
• В закрытой зоне (стяжка, деревянный пол) не должны находиться фитинговые соединения.

Соблюдение этих условий поможет избежать дополнительных расходов и проблем с эксплуатацией системы отопления.

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Водяной или электрический, что выбрать?

Чтобы определиться с выбором, нужно разобраться с теми задачами, которые предполагает решить владелец деревянного дома. Если его больше заботят проблемы, касающиеся издержек при сооружении самой отопительной системы, целесообразнее воспользоваться электрическим вариантом.

Если же хозяин дома озабочен вопросами экономичного расходования теплоносителя – ему больше подойдет водяной теплый пол.

Для обустройства надежного и долговечного домашнего отопления удобнее всего пригласить высококвалифицированных специалистов. Но если принято решение о самостоятельном его изготовлении – не следует экономить на материалах, что гарантирует минимум неудобств и забот при эксплуатации отопительной системы любого типа.

Как сделать черновой пол

Некоторые строители-любители часто принимают за черновые полы основания поверхности, предназначенные для укладки напольных покрытий. И они заблуждаются. Как правило, основания (или по-другому, подложки) сооружаются с применением какого-либо листового материала – ДСП, фанерыи т.п. – или же с помощью досок, уложенных на лаги. Такие подложки нужны именно для выравнивания поверхности основания и последующей ровной укладки напольного покрытия, а также для равномерного распределения нагрузки на перекрытие, и используются как в монолитных, так и в деревянных домах.

Другим определением, объясняющим понятие черного пола, считается самый нижний слой двухслойного дощатого основания – этот слой используют при настиле на лагах или балках перекрытия, когда между лагами и балками достаточно широкий шаг. Вот именно в этом случае слой чернового пола – доски – перекладываются по диагонали относительно досок чистового. При этом достигается дополнительная прочность перекрытия, которая образуется за счет разного направления волокон древесины.

А еще черновым деревянным полом в частном доме называют самый нижний слой перекрытия – двойного утепленного. В этом случае настил из досок просто выполняет функции фиксатора теплоизоляционного и гидроизоляционного слоев.

Утепленный черновой пол

В первую очередь, необходимо продумать вентиляцию подпола для того, чтобы доски чернового пола не прогнивали и не находились в постоянной влажности.

Вентиляцию очень легко устроить путем просверливания нескольких отверстий в стыковых углах дома – круглые отверстия размерами 50-60 мм, которые затем закроются декоративными решетками. Решетки и отверстия следует приподнимать над уровнем пола на 5-6 см, чтобы избежать попадания воды. Правда, в некоторых случаях вентиляционные отверстия можно также проделать в плинтусах.

Во вторую очередь, сам фундамент необходимо хорошо гидроизолировать. Это можно сделать либо сооружением очень хорошей отмостки, либо с помощью рубероида, либо обмазочными гидроизоляционными материалами, коих сегодня тоже полно на строительном рынке.

Далее, придется хорошенько обработать различными антисептическими составами нижние венцы, лаги и доски самого чернового пола, чтобы защитить древесину от грибковых поражений и разрушений (подойдут такие препараты, которые будут защищать дерево от посягательств насекомых, а также обычное отработанное машинное масло).

Укладку можно производить тремя способами: на балочные заплечья (по форме напоминают перевернутую большую букву «Т»), на черепные брусья, прибитые к краям балок, и также выполняющие роль балочных заплечий или же в предварительно подготовленные пазы в балках (их форма схожа с лежащей на боку буквой «Н»).

Самым легким и простым способом является укладка на черепные брусочки, на который затем настилается гидроизоляционный материал, утеплитель (самый лучший – минеральная вата), пароизоляционный материал. После укладки пароизоляции настилается чистовой пол, в качестве которого используют либо шпунтованную доску, либо ДСП. На чистовой затем настилается напольное покрытие (линолеум, ламинат и пр.).

Поскольку согласно нормам внутренняя температура помещений не должна отличаться от температуры с поверхности пола более, чем на 2 градуса, то и утеплять его придется очень тщательно. Да и закрыв глаза на эти нормы – неужели вам будет приятно ступать по холодным доскам?

Итак, какие утеплители следует выбирать? Конечно же, такие, чтобы и вес был небольшой, и теплоизоляционные качества высокие, и негорючесть с гипоаллергенностью присутствовала.

А еще утеплитель должен быть очень простым в монтаже, долговечным и прочным. Для этих целей хорошо подходит минвата – она не горит, практически не поглощает влагу, является гигроскопичной. А вот пенопласт и пенополистирол горит, хотя и имеет небольшой вес.

После выбора утеплителя и гидроизоляции можно приступать к монтажу деревянного пола на лагах. Сначала сооружается черновой пол, на который настилается гидроизоляционный слой, сверху укладывается тепловая изоляция и пароизоляция, а затем можно настилать и чистовой.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
