Утепление скатных крыш по деревянным стропилам

Секреты наружного утепления

Теплоизоляция может размещаться изнутри или снаружи. Каждый из вариантов проведения работ обладает своими преимуществами и недостатками.

Например, если теплоизоляция размещается на внешней поверхности кровли, точка росы смещается в сторону улицы, следовательно, можно не опасаться появления конденсата. Однако выполнение таких работ напрямую зависит от погодных условий, и для утепления используются только качественные и, следовательно, дорогостоящие материалы.

Внутреннее утепление выглядит более практичным, и заниматься работами можно в любое время года. Однако такая теплоизоляция уменьшает внутреннее пространство, особенно если материал требует монтажа дополнительной обрешётки.

Внутреннее утепление мы уже рассматривали. Если вы решите расположить теплоизоляцию снаружи кровли, работа выполняется следующим образом:

• основание закрывается пароизолирующей плёнкой;
• между лагами крыши размещаются листы утеплителя или засыпается керамзит;
• укладывается гидроизоляция;
• выполняется монтаж финишного покрытия.

Если утепляется плоская крыша, листы утеплителя располагаются под углом в 5–7 градусов двумя слоями. В качестве крепления используются только специальные саморезы с широкими шляпками, чтобы не продавливать утеплитель. В качестве гидроизоляции рекомендуется использовать фольгоизол или битумно-полимерные составы.

Утепление между стропилами

Традиционным способом утепления наклонной кровли является расположения утеплителя между стропил. В таком случае можно устроить ровный потолок мансардного помещения.

Перед началом утепления нужно смонтировать гидрозащитную пленку поверх стропил. Она защитит помещение от возможных осадков и позволит вести работы при любой погоде. Лучше выбирать диффузионную мембрану. При устройстве микроперфорированного или антиконденсатного покрытия устраивается двухсторонний зазор.
На пленках часто образовывается конденсат. Его попадание на утеплитель:

• повысит коэффициент теплопроводности;
• приведет к порче утепления;
• способствует развитию плесени;
• снизит несущую способность элементов кровли.

Укладка утеплителя осуществляется не на полную высоту стропильной ноги. Зазора в 2-3 см достаточно для обеспечения приток воздуха и естественной сушки.

При данной технологии часто применяют утепление с низкой плотностью. Для правильной работы такие утеплители нужно дополнительно крепить, что приводит к перерасходу материала каркаса.

Часто мягкие утеплители дают усадку во время работы. Деформации происходят как по ширине, так и по высоте. В итоге некоторые участки оголяются, становясь беззащитными перед холодом.

Не рекомендуется применять утепление в виде плотных материалов: пенопласта, пенополиуретана. Из-за нестабильности размеров, между стропилами и плитами образуются зазоры. Применение монтажной пены не спасает ситуацию. Происходит образование продувов.

Минераловатная теплоизоляция Каменная (базальтовая) вата Стеклянная вата

Лучше всего для утепления внутри стропил подходит минеральная вата плитного вида. При укладке стыки плит сдвигаются на половину ширины изделия. В таком случае предотвращается появление мостиков холода.

Важна перевязка швов и при многослойной укладке. Следующее изделие, должно перекрывать швы предыдущего настила. При многослойной укладке применяются изделия максимальной толщины. Например, для утепления слоем 150 мм лучше взять материал 100 и 50 мм, чем три плиты по 50 мм.

При угле ската меньше 30° под утепление устраивается дополнительный каркас. Он предотвратит сползание плит и слеживание. Каркас удерживает плиты в монтажном положении во время всего срока службы.

Принимаемая ширина плит должна быть на 1-1,5 см больше, чем расстояние в свету между стропилами. В таком случае будет обеспечено плотное примыкание. При меньшей ширине из-за дефектов древесины или оплошности строителей возникнут щели. Большая толщина способствует деформации плиты и ее выгибу.

Внутри утепления скатных крыш по деревянным стропилам не должно быть воздушных зазоров и щелей. Слои должны примыкать друг к другу плотно. Это касается и межслойных пространств и стыков. Профессионалы укладывают плиты, разрезая их на две трапециевидные части.

Пенополиуретан (ППУ)

Еще одним инновационным способом утепления становится пенополиуретан. Устраивать покрытие можно как после устройства гидроизоляции, так и после установки кровельного покрытия.

Процесс нанесения происходит напыления. Работы ведутся с использованием специального оборудования. Обязательно для работника защита в виде:

• костюма;
• маски;
• респиратора.

Наносится пена как в промежуток между стропил, так и на несущие элементы кровли. Предварительно они должны быть обработаны антисептиками или антикоррозионным раствором. Пена:

• закупоривает мельчайшие продувы и трещины;
• скрывает отверстия от болтов;
• покрывает все металлические элементы, защищая их от коррозии.

Сплошной слой исключает проникновение сквозняков и влаги. Низкая теплопроводность позволяет уменьшить расход на обогрев подкровельного пространства.

Вторым инновационным материалом сплошного покрытия является эковата. Само название говорит об экологичности и безопасности применения.

Эковата

В состав входят антипирены и антисептики. Первые предотвращают возгорание слоя, вторые распространение внутри грибков и плесени. Основная масса состава это макулатура и отходы картонного производства.

Укладка производится сухим и влажным способом. При сухой укладке стропила изнутри зашиваются облицовочным материалом. В образовавшиеся короба укладывается материал. При мокром способе влажная вата наносится на поверхность под давлением. Высокая адгезия материала позволяет покрыть поверхность плотным однородным слоем.

Материалы для теплоизоляции скатной кровли

Самые разные материалы могут использоваться для устройства утепленной крыши скатного типа. Чаще всего при теплоизоляции применяется стекловата или минеральная вата. Наряду с ними утепление нередко проводится плитными материалами на полимерной основе – пенополиуретаном, пенополистиролом. Они имеют схожие принципы установки, но технология для этих утеплителей более простая.

Устройство теплозоляции

Качественное утепление невозможно без гидроизоляции. Для устройства влагозащитного слоя обычно используется рубероид. Также его можно создать, используя гидроизоляционную мембрану. Она непроницаема для воды, при этом обеспечивает эффективный отвод влаги от утеплителя.

Этот слой можно устроить из разных материалов:

• рубероида;
• полиэтиленовой пленки;
• пергамина;
• фольгированных материалов.

Чтобы создать кровельный пирог, обладающий высокими характеристиками, при устройстве пароизоляции необходимо использовать специальную пароизоляционную мембрану. Благодаря ей осуществляется отвод конденсата наружу от утеплителя. Кроме того, она не пропускает влагу и пар внутрь кровельного пирога.

А в чем, собственно, проблема?

Разместить утеплитель в составе кровельной конструкции можно тремя способами:

1. Зафиксировать его в пространстве между стропилами;
2. Дополнить укладку между стропилами дополнительным слоем утеплителя под ними;
3. Уложить утеплитель поверх стропил.

Любой из этих способов, при условии его грамотного исполнения и правильного расчета толщины утеплителя, надежно сохраняет тепло во внутренних помещениях дома и предотвращает образование наледей и сосулек на кровле. Но есть нюансы, которые при разных обстоятельствах делают предпочтительными разные способы утепления. Рассмотрим их подробнее.

Какие материалы подходят для утепления крыши

От правильно подобранного вида утеплителя для кровли зависит очень многое, например, насколько хорошо будет держаться тепло в строении, сохранится ли отделка внутри и так далее. Сегодня на рынке есть множество утеплителей, но наиболее популярны такие:

1. Базальтовая вата — имеет водоотталкивающие характеристики, не уплотняется и не меняет своих качеств при эксплуатации. Она экологична и пожаробезопасна, имеет превосходные показатели по звуко- и теплоизоляции. Применяется в качестве утеплителя для наружных и внутренних работ по кровле. Однако нуждается в дополнительной пароизоляции в помещениях с высокой влажностью.

   При утеплении базальтовой ватой необходимо проложить слой пароизоляции со стороны жилых помещений

2. Керамзит — используется при утеплении разных типов крыш. На плоских кровлях его выкладывают на внешнюю поверхность или плиту перекрытия, уплотняют, а затем делают стяжку, что приводит к существенному увеличению нагрузки на все строение. На скатных крышах керамзитом засыпают потолочные перекрытия чердачного этажа.

   Керамзит засыпают в пространство между половыми лагами чердачного помещения и закрывают сверху пароизоляционной мембраной

3. Вспененное стекло — материал устойчив к деформации, воде, пару, не горит, долговечен, а также биологически стоек. Используется он для теплоизоляции любого типа кровли. Имеет слабую адгезию, поэтому при монтаже надо использовать полимерацетатный клей.

   Перед нанесением вспененного стекла поверхность кровли обрабатывается специальным клеевым составом

4. Эковата — экологически чистый утеплитель, который делается из макулатуры. Его отличные звуко- и теплоизоляционные свойства помогают хорошо утеплить кровлю. В эковате не живут микроорганизмы и разные грызуны, так как она обрабатывается специальными биозащитными веществами и антипиренами. Это недорогой и лёгкий материал. Недостатки — необходимость использования специальной техники при монтаже и особая подготовка к установке.

   Для нанесения слоя эковаты нужна специальная техника

5. Опилки — дышащий, чистый и не вызывающий аллергии материал. Однако он гниёт, горюч и кроме этого, в нём могут обитать грызуны. Используется он в основном для утепления потолка и при условии, что чердак эксплуатироваться не будет.

   В опилках заводятся грызуны, поэтому их используют редко и только в нежилых помещениях

6. Изолон, пенофол — материал с пористой структурой, очень тонкий (несколько миллиметров) и весьма лёгкий. Способен отражать до 95% солнечной энергии, поэтому его применяют в качестве гидро- и теплоизоляционного материала. Производится изолон не только в листах, но и в рулонах.

   Изолон очень легко монтируется и отражает тепло благодаря фольгированной поверхности

7. Минвата — производится из доломита, шлака или прочих горных пород по специальной технологии. Материал безопасен, его влагостойкость низкая, поэтому он не применяется в помещениях с повышенной влажностью (бани, сауны, парилки). При использовании в частных жилых домах минвату обязательно надо защищать слоем пароизоляции со стороны помещения.

   Поверх минеральной ваты обязательно нужно прокладывать слой пароизоляции

8. Пенопласт — наиболее популярный вид утеплителя, так как он имеет невысокую стоимость и легко устанавливается. Изготавливается материал благодаря вспениванию полистирола, который устойчив к влаге, просто режется обычным ножом, располагает низкой теплопроводностью и удобен при монтаже. Но пенопласт хрупкий, способен поддерживать возгорание и выделять при этом токсические вещества, поэтому его применяют в основном в нежилых помещениях.

   Пенопласт выделяет вредные вещества при горении, поэтому применять его в жилых помещениях не рекомендуется

9. Пеноплекс — удобный и прочный и долговечный материал, не подвержен влаге и гниению, имеет низкое поглощение воды и отличную сопротивляемость к сжатию. Он не подвержен разложению и пожаробезопасен.

   Пеноплекс не поглощает влагу и не поддерживает горение

Кровлю можно утеплять и полимерными вспененными материалами, такими как пенопропилен, пенополиолефин, пеноизол и так далее. Однако они не так распространены и достаточно дороги.

Фотогалерея: способы утепления крыши

Эковата не пропускает тепло и звук, а также обрабатывается специальными веществами, поэтому в ней не живут грызуны

Минеральную вату обязательно нужно защищать от влаги слоем гидроизоляции

Пенополиуретан не требует устройства гидроизоляционного слоя и обрешётки для крепления утеплителя

Для достижения максимальной степени теплозащиты нужно утеплить не только крышу, но и перекрытие между чердаком и жилым этажом

Напыляемые утеплители можно наносить под имеющуюся конструкцию обрешётки

Виды утеплителей

Разумеется, утеплять скаты необходимо только при монтаже теплой кровли. Теплоизоляционный слой укладывается в пространстве между стропилами на том этапе монтажа кровли, когда финишного покрытия еще нет – такой подход достаточно удобен и не требует значительных усилий.

Утепление кровли может выполняться следующими видами минеральной ваты:

Существует еще и третий вид минваты – шлаковата. Рассматривать утепление крыши своими руками изнутри минватой данного типа бессмысленно, поскольку ее не используют для внутреннего утепления крыши из-за крайне негативного воздействия на человеческий организм.

Преимущества утепления крыши пенопластом

Их несколько и все заметно влияют на окончательный результат.

Невысокая стоимость. Цена пенопласта минимум в два раза ниже цены минеральной ваты. Учитывая большое количество материалов, экономия денег весьма существенна.

Для утепления нет надобности использовать мембраны для защиты от пара и ветра. Современные мембраны изготавливаются по передовым технологиям, высокая стоимость такой защиты оказывает заметное влияние на общую смету работ.

Полностью исключается намокание утеплителя и его вредное воздействие на деревянные элементы стропильной системы

Это важное преимущество, пенопласт не впитывает и не пропускает влагу, стропильная система эксплуатируется в благоприятных условиях.

Что касается недостатков, то традиционно упоминаются два: горючесть и выделение в воздух вредных химических соединений. Но на сегодня эти недостатки некритичны. Почему? Рассмотрим подробнее.

Экологичность

За счет использования инновационных наполнителей количество выделяемых вредных соединений не превышает установленных государственными контролирующими организациями предельных норм и безопасно для здоровья людей. К примеру, лакированная мебель в комнате выделяет в воздух больше вредных соединений, чем пенопласт. Кроме того, плиты надежно закрываются финишными отделочными материалами, воздух из помещения под ними не циркулирует и внутрь почти не попадает.

Пожарная безопасность

Для утепления нужно покупать пожаростойкие виды пенопласта, а они по группе безопасности разрешены к применению в жилых помещениях. Такие плиты почти не поддерживают открытого горения, при нагревании плавятся, а не загораются. К примеру, поджечь спичками огнестойкие виды пенопласта невозможно.

Особенности утепления крыши

Важным слоем, конечно же, остается гидроизоляция. Сразу после него и начнем утеплять. Важнейшим параметром утеплителя является коэффициент его теплопроводности. Стоит выбирать материал с более низким значением, ведь чем оно ниже, тем больше тепла он будет удерживать в доме.

Схема утепления мансарды с внешней и внутренней стороны

Помимо теплопроводности, есть еще одна важная характеристика – жесткость. Утеплитель будет лежать в наклонной плоскости параллельно кровли, и он может со временем сползти. Не забываем и то, что укладывать его будем в межстропильное пространство, где он должен будет сохранять свои первоначальные размеры. Если же выбрать не совсем жесткий материал, со временем появятся “мостики холода”, и вскоре на кровле появятся сосульки и наледь. Может пострадать и внутренняя отделка мансарды. Как-либо увеличить жесткость не получится, поэтому стоит сразу выбирать подходящий утеплитель.

В вопросе выбора материала для теплоизоляции необходимо выбирать золотую середину, ведь чем жестче материал, тем меньше тепла он сохраняет. Выбрать нужный материал не так сложно, сбалансированными качествами теплопроводности и жесткости обладают плиты или маты из стекловаты и пенополистирола, а также из минеральной ваты.

Работы внутри

После обустройства кровли начинается укладка минеральной ваты между стропил внутри мансарды. Минвату надо распаковать, дать ей немного отлежаться и расправиться, а после нарезать на куски равные межстропильному расстоянию с добавлением 3-4-х см.

Поверх минваты к стропилам набивается пароизоляционная пленка, по той же технологии что и снаружи. Далее опять делается зазор для вентиляции, на обрешетку которого монтируется внутренний декор потолка и стен мансарды.

Выводы

В целом утепление кровли по стропилам является довольно трудоемким процессом, но при правильном исполнении в мансарде можно будет жить даже зимой. Главное не забыть об обязательности парогидроизоляции.

Также интересно: профессиональные кровельные работы под ключ Превосходное качество и прекрасные цены на весь спектр работ.

Утепление плоской крыши

Схема однослойной теплоизоляции плоской кровли.

Технология утепления плоской крыши зависит от материалов перекрытия и особенностей эксплуатации.

Утепление плоской деревянной крыши

Обычно плоские деревянные крыши рассматривают как «признак» каркасного дома. Именно такую сферу применения указывают даже в «фирменном» описании кровельных систем компаний производителей тепло- и гидроизоляционных материалов ТехноНиколь. Но и в кирпичных домах деревянная плоская крыша не редкость, так как при относительно небольшом весе конструкции можно обеспечить достаточную жесткость и прочность кровли малоэтажного строения.

Одна из возможных схем утепления плоской деревянной кровли

Схема утепления выглядит так:

1. Основание. Влагостойкая OSB плита (класс 3 или 4).

2. Пароизоляционная пленка. Расстилают с перехлестом полос на 15-20 см по длинной стороне и по короткой (при наращивании в длину). По периметру пароизоляция должна подниматься на парапет и примыкающие поверхности на те же 15-20 см. Полимерно-битумные пароизоляционные пленки к основанию крепят с помощью клея или телескопического крепежа (вместе с теплоизоляцией). Полипропиленовую или полиэтиленовую пленку могут расстилать без крепления к основанию, фиксируя ее по периметру к стенкам примыкающих поверхностей с помощью самоклеющейся паронепроницаемой ленты.

3. Утеплитель на крышу дома. Для теплоизоляции плоской кровли могут применять три вида материалов: маты каменной ваты, экструдированный пенополистирол, жесткие плиты пенополиизоцианурата.

4. Кровельное покрытие.

Пожалуй как наиболее распространенный пример плоской утепленной крыши по деревянному перекрытию можно назвать террасу с выходом со второго этажа. Но в этом случае конструкция кровельного пирога по своему устройству ближе к утепленному перекрытию холодного чердака.

Утепление перекрытия террасы на втором этаже проводят между балок

В качестве кровельного покрытия плоских крыш используют рулонные гидроизоляционные материалы, которые позволяют выполнить сплошной и неразрывный верхний слой. Но, как и при утеплении скатной крыши, гидроизоляционный слой должен быть «дышащим». Есть два основных варианта устройства дышащей плоской кровли:

• применение полимерных мембран с высокой механической прочностью и устойчивостью к прямому воздействию ультрафиолета;

• двухслойное битумное покрытие – сверху наплавляемая рулонная изоляция, снизу подложка с вентилируемыми каналами (например, Унифлекс Вент).

К достоинству деревянной плоской крыши можно отнести то, что небольшой уклон устраивают за счет положения балок перекрытия. А он нужен даже у плоской крыши для отвода осадков в водосток.

Утепление плоской крыши по бетонному перекрытию

На этот вид утепленной плоской крыши приходится больше всего вариантов устройства кровельного пирога.

Начать с того, что есть неэксплуатируемые и эксплуатируемые плоские крыши. Причем «эксплуатация» может носить совершенно разный характер – от террасы в качестве зоны отдыха до обустройства так называемой «зеленой крыши».

Один из вариантов схемы эксплуатируемой плоской кровли с мавританским газоном

Если не учитывать разные варианты кровельного покрытия, то на бетонном перекрытии используется та же самая очередность слоев, что и на деревянном, кроме одного нюанса – организации уклона для отведения осадков во внешнюю или внутреннюю систему водостока. И здесь может использоваться несколько решений:

• устройство по перекрытию стяжки с уклоном;

• устройство по бетонному основанию насыпного уклонообразующего слоя из керамзита, отделенного от утепленного кровельного пирога армированной стяжкой;

• устройство насыпного уклонообразующего слоя из керамзита по слою из экструдированного пенополистирола или минеральной ваты, с последующей укладкой стяжки и кровельного покрытия;

• устройство уклонообразующего слоя из специальных плит или матов теплоизоляции, у которых одна поверхность расположена по отношению к другой с уклоном.

Материалы для утепления

Схема теплоизоляции кровли изнутри пенопластом

Для кровли из профнастила и других приведенных выше материалов лучше всего использовать следующие виды утеплителя:

• минеральная вата;
• пенопласт;
• экструдированный пенополистирол;
• пенополиуретан.

Для деревянного дома необходимо учитывать устойчивость материала к воздействию огня, поэтому лучше использовать негорючую минеральную вату или экструдированный пенополистирол. Подробнее о минераловатном утеплителе можно узнать в статье “Утепление кровли изнутри минватой”.

К достоинствам пенопласта можно отнести:

• низкую стоимость;
• хорошую теплоизоляцию;
• небольшой вес.

Схема теплоизоляции кровли изнутри пенополиуретаном

Недостатков пенопласта лишен экструдированнный пенополистирол (пеноплекс).При использовании в доме он обеспечивает надежную защиту от холода, не боится влаги, имеет достаточно высокую прочность. Утепление крыши изнутри таким утеплителем не требует специальных навыков. Недостатком пеноплекса часто становится его сравнительно высокая стоимость.

Четвертый вариант утепления крыши дома не так популярен, как предыдущие, но имеет массу достоинств.

• пенополиуретан продается в баллонах, что значительно упрощает его использование;
• отличное сцепление с поверхностью;
• заполнение всех щелей и неровностей;
• хорошая теплоизоляция.

Утепление потолка в доме с холодной крышей

Когда материалы выбраны, можно переходить непосредственно к процессу укладки материала. Особенность такого процесса зависит от конструкции крыши и будущего использования чердака.

Если использование чердака в качестве жилого помещения не предусмотрено, то утепляющий материал укладывают на пол чердака между лагами, а не между стропилами кровли. Поверх укладывается мембрана, для улучшения паропроницаемости, далее можно накрывать любым напольным покрытием.

Чтобы исключить образование появления «мостиков холода» утеплитель должен прилегать к лагам максимально плотно. Для этого при резке утеплителя, его размер необходимо делать на 1-2 см. шире чем расстояние между лагами.

Монтаж минваты изнутри своими руками

Проще всего будет проводить крепление теплоизоляции между стропилами с внутренней стороны конструкции кровли. Такая методика будет эффективна только при условии, что толщина слоя утеплителя меньше или равна ширине стропил. В противном случае, придется прибегнуть к комбинированному способу утепления крыши.

В таком случае, порядок действий по утеплению кровли с помощью минеральной ваты будет следующим:

1. Во-первых, необходимо будет измерить нижний ярус стропил при помощи строительного уровня. Этот показатель должен оказаться равномерным по всему периметру конструкции. Если обнаружатся отклонения, то опору нужно будет выровнять, добившись чтобы стропила находились на одной линии.
2. Для защиты утеплителя от негативного влияния влаги поверх стропил укладывается гидроизоляционная мембрана. Если отказаться от ее использования, теплоизоляционный слой не будет надежно защищен, что может сократить срок его службы.
3. Рулонный утеплитель нужно нарезать на фрагменты нужного размера. Материал фиксируется между стропил враспор. Исходя из этого, куски теплоизоляции должны быть на три сантиметра шире пространства между стропилами. При двуслойной укладке материала нужно предусмотреть, чтобы стыки слоев не совпали между собой.
4. Следующим шагом станет процесс подгонки пароизоляции. Мембрана нарезается полосами, которые устанавливают над слоем утеплителя. Она позволяет защитить его от сырости и воздуха. Монтаж пароизоляционного слоя осуществляется по горизонтали сверху вниз, после чего его нужно зафиксировать при помощи строительного степлера.
5. Завершающий этап — финишная обшивка теплоизоляции. Для этого чаще всего используют обрезную доску, фанеру либо гипсокартонные плиты. По завершению работ этот слой станет основой для отделки мансардных стен.

Если градус уклона скатов крыши менее 25 градусов, это может грозить возникновением следующей проблемы: плиты, используемые для утепления могут вываливаться, поскольку распирающей силы недостаточно. Во избежание данной ситуации рекомендуется произвести дополнительное укрепление утеплителя при помощи реек или крепкой лески, которые будут протянуты промеж стропил. Если скат имеет большой уклон, вероятность столкнуться с такой проблемой минимальна.

Этап укладки утеплителя

уступ высотой в две ширины вагонкиУкладка первого слоя утеплителя

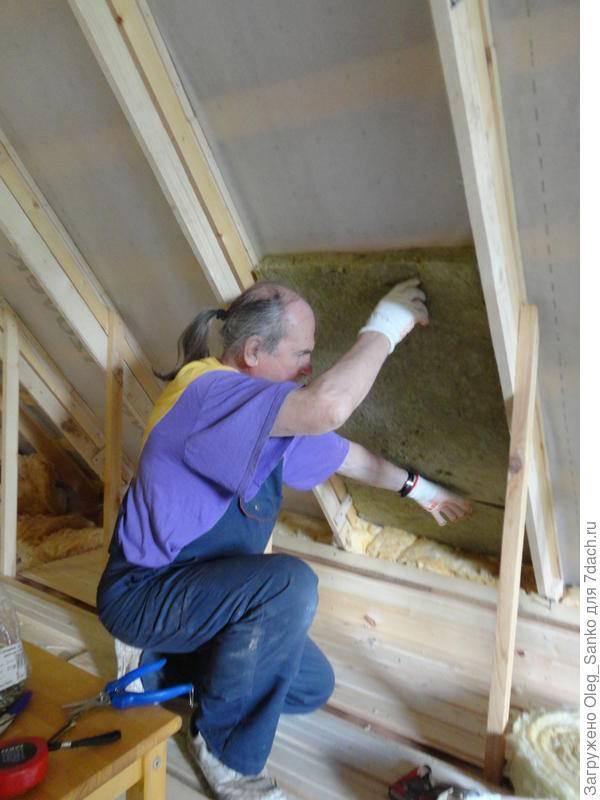

Укладка первого слоя утеплителя

Положив вторую плиту первого слоя и придерживая их, уложили на них вторую плиту 600х800 мм. И ее удерживали рейками, вставленными в зазоры между основной и дополнительной стропильными досками. Для удержания второго слоя это довольно просто выполнимое решение.
Удержание второго слоя утеплителя рейками
Подробно остановлюсь на процессе фиксации плит.

1. Вдоль стропил забили гвозди 2х20 с большими шляпками, не добивая 2-3 мм до конца. Шаг установки гвоздей — примерно 300 мм. На соседних стропилах гвозди забивали со смещением на полшага.
2. К нижнему гвоздю привязали тонкую прочную бечевку.
3. Уложили первую плиту третьего слоя.
4. Постепенно убирая рейки, удерживающие первые два слоя плит, зашнуровали плиту третьего слоя бечевкой через гвозди и закрепили ее на крайнем гвозде.

Шнуровка для удержания плит в подвешенном состоянии
Укладывали последовательно плиты первого, второго и третьего слоев и опять зашнуровывали. И так до самого верха проема. Такой прием позволил хорошо удерживать плиты в наклонном подвешенном положении.

Потом гвозди для шнуровки забивали в доску до шляпки, а бечевку не снимали. Теперь поверхность третьего слоя утепления готова для укладки четвертого слоя утеплителя, который мы должны были укладывать горизонтальными рядами, перекрывая ими стропила.Перед укладкой четвертого слоя утеплителя
Для монтажа и закрепления последнего, четвертого перекрывающего слоя утепления мы предусмотрели  крепление брусков размером 50х50 мм горизонтально к стропилам по всей длине второго этажа.
Разметка места установки второго бруска.
 Разметка места установки второго бруска
Крепление бруска для разметки отверстий.
 Крепление бруска для разметки отверстий
Закрепление последнего бруска.Закрепление последнего бруска
В итоге получили поверхность с прямыми параллельными брусками, закрепленными с постоянным шагом.


Подготовка, укладка и закрепление перекрывающего слоя теплоизоляции

1. По центру брусков с наружной стороны забили гвозди 1,5х20 с шагом 300-400 мм, но не до конца, а так, чтобы шляпки выступали на 2-3 мм.
2. На соседних брусках гвозди забили со смещением на полшага.
3. К крайнему гвоздю бруска привязали бечевку и, уложив аккуратно заподлицо с бруском плиту в проем (она на 10 мм шире проема), зашнуровывали проем «змейкой».
4. Закрепив бечевку, уложили следующую плиту по горизонтали, закрепили ее шнуровкой и так далее.
5. Затем перешли на следующий ряд, и так до самого верха. Верхний ряд узкий, поэтому, отрезав нужную ширину плиты, установили и закрепили ее как обычно.

 Шнуровка четвертого слоя.Шнуровка четвертого слоя
Все слои утеплителя уложены и прошнурованы.Все слои утеплителя уложены и прошнурованы

Особенности устройства

Внутренней термоизоляцией называют процесс утепления кровли дома со стороны чердака с помощью материалов, имеющих низкую теплопроводность. Эта мера оптимизации температурного режима деревянного частного дома используется, только если кровельные работы уже выполнены, так как покрыть скаты утеплителем без демонтажа кровельного покрытия невозможно. Внутренний способ монтажа теплоизоляционных материалов имеет следующие особенности:

1. Минимальная толщина слоя утеплителя, позволяющего остановить теплопотери через скат, составляет 150 мм. Поэтому утепление кровли изнутри сокращает полезную площадь подкровельного помещения, что считается недостатком при оборудовании жилых мансард частного деревянного дома.
2. Утеплитель при внутренней термоизоляции кровли располагается прямо под материалом зашивки стен, поэтому в него проникает больше паров, насыщенных влагой, несмотря на слой пароизоляции. По этой причине материал намокает, теряя свои термоизоляционные свойства, а затем сминается и оседает.
3. Утепление крыши изнутри считается менее удобным способом, так как при выполнении монтажа плиты термоизоляционного материла приходится держать над головой. Трудность работы значительно увеличивает расценки на внутреннее утепление крыши частного деревянного дома.
4. Внутренняя термоизоляция скатов позволяет использовать только самые безопасные материалы, которые не приносят вред здоровью человека во время монтажа и эксплуатации. Учитывая, сколько стоит экологичный и гипоаллергенный утеплитель, внешняя термоизоляция обошлась бы в 1,5-2 раза дешевле.
