Утеплитель для канализационных труб

Что такое ППУ?

Отдельного рассмотрения заслуживает так называемый ППУ, то есть пенополиуретан. Этот материал известен уже не один десяток лет, однако долгое время не был доступен для широкого применения. Его использование было достаточно дорогостоящим, хотя и оправдывало затраты в нефтегазовой промышленности, производстве рефрижераторного оборудования и некоторых других. Пенополиуретан отлично справлялся с задачами теплоизоляции там, где другие материалы себя не оправдывали из-за экстремальных условий эксплуатации.

Развитие технологий позволило приблизить пенополиуретан к «массам». Теперь теплоизоляция канализационных труб ППУ может быть проведена целыми тремя способами. Самый давний способ – это ППУ-напыление, которое сравнимо с использованием баллончика с монтажной пеной. При помощи специальной аппаратуры пенополиуретан наносится на поверхности (в том числе вертикальные), вспенивается и образует изолирующий слой.

Следующий вариант – скорлупы ППУ, которые монтируются на трубах перед их укладкой в траншеях. Последний способ предполагает использование труб с готовым пенополиуретановым напылением. Элементы такой канализации могут оказаться даже дешевле, чем комплект «стандартные трубы + ППУ-скорлупы».

Пенополиуретановая теплоизоляция имеет два недостатка. Под действием ультрафиолета этот материал имеет свойство разрушаться, хотя это и происходит довольно медленно.

Утепление ППУ наружной канализации в обязательном порядке требует применения элементов с дополнительным покрытием.

Пожаробезопасность ППУ также находится под вопросом, если только в исходное сырьё не включены специальные добавки. В противном случае горение пенополиуретана чревато выделением токсичных газов. В остальном ППУ продолжает набирать популярность, по некоторым данным, частота его использования в последние годы возросла в несколько раз.

Теплоизоляция для труб канализации может быть дешёвой или дорогой, новейшей или давно известной. Главными её свойствами должно быть соответствие поставленным задачам, условиям эксплуатации, а также долгая и надёжная служба.

Какая бывает теплоизоляция

Для коммуникаций, транспортирующих холодную жидкую среду, потребуется дополнительная теплозащита. Утеплитель для трубопроводов даже самого простейшего типа не даст образовываться на трубе конденсату: в результате она не будет ржаветь и промерзать. Кроме того, таким образом достигается некоторое противостояние разрушениям коммуникации при внутренних колебаниях давления. Это же касается и уменьшения шума, который возникает при перемещении внутренней среды.

Вспененная теплоизоляция

Закрытые легкие воздушные пузырьки обеспечивают отличную защиту. Этот материал продается, как удобные трубки или чехлы, способных охватить трубу любых размеров. Для изготовления вспененной теплоизоляции может применяться каучук, полиуретан или полистирол. Она легко монтируется на трубопроводные участки благодаря наличию готового продольного разреза

Если установка изоляции проводится своими силами, важно использовать для предварительной обработки торцов материала любой подходящий монтажный клей.

Минеральная вата и стекловолокно

• Для изготовления стекловаты, в основе которой лежит стекловолокно, используется кварцевый песок. Во время использования этого материала нужно обязательно защитить руки и лицо от мельчайших режущих частиц. Этот теплоизоляционный материал для труб отопления лучше не применять. Несмотря на то, что во многих странах производство стеклоткани и стекловаты прекращено по причине их вредности для здоровья, у нас этот материал по- привычке еще продолжают применять. Это объясняется невысокой ценой утеплителя, а также тем, что он совершенно не интересен для вредных микроорганизмов и насекомых. Главное сверху подобную изоляцию покрыть защитным рубероидным или фольгированным слоем.
• Для изготовления базальтовой ваты применяется минеральное сырье, отсюда и часто встречаемое ее обозначение – «Минвата». Благодаря отличным эксплуатационным качествам базальтового утеплителя его очень широко применяют в строительной сфере. Особенно это касается изоляции горячих труб: тот же дымоход, нагревающийся до +650 градусов, после укладки минваты становиться безопасным. Минвата для труб отопления при нагревании не выделяет каких-либо токсичных веществ.
• Фольгированный утеплитель. Имеет в своем составе светоотражающий слой, уменьшающий отдачу тепла (детальнее: “Преимущества применения фольгированного утеплителя для труб отопления – теория и проверенная практика”). Для укладки данного материала совершенно не требуется особых навыков, что объясняет его широкую популярность.
• Пенопласт, экструдированный пенополистирол. Данный материалы представляют одну линейку. Подземная укладка труб ГВС предусматривает, чтобы используемый изоляционный материал отличался хорошей водонепроницаемостью. Для пенопласта это свойственно только в некоторой мере, поэтому с его помощью обычно оснащают надземные коммуникации, промежуточные соединения и магистральные разветвления. В настоящее время этот материал для теплоизоляции труб выпускается в полуцилиндрической форме, что очень удобно при установке на трубу. Пенополистирольные полуцилиндры называют скорлупой: их применяют на трубах с уже нанесенной теплоизоляцией. Для этого материала характерны универсальность, долговечность, небольшая теплопроводность и дешевизна. Если возникает потребность в изоляции трубопровода на чердачном помещении, то лучше применить пенополистирол напыляемого типа. Для его нанесения потребуется специальный агрегат, работающий на двухкомпонентной смеси, которая имеет отличные защитные свойства.
• Пенофол. Материал состоит из вспененного полиэтилена с закрытыми порами, а также двойного или одинарного слоя алюминиевой фольги. Кроме того, существует самоклеящаяся разновидность пенофола, оснащаемая клеевым слоем.
• Изоляция из каучука. Данному вспененному материалу также придается трубчатый или полуцилиндрический вид. Главное его достоинство заключается в эластичности, что очень удобно при изоляции коммуникаций замысловатой конфигурации. Каучуковый утеплитель для горячих труб является наиболее долговечными: главное, при укладке позаботится о герметичности соединительных швов.

Способы утепления канализации

Последствия перемерзания трубопровода могут быть катастрофическими. Мало того, что из-за ледяной пробки стоки перестанут уходить и пользоваться канализацией станет невозможно, так еще и не исключена возможность разрушения трубопровода, вызванная расширением воды при замерзании.

При решении вопроса, как утеплить трубы канализации, возможно несколько вариантов.

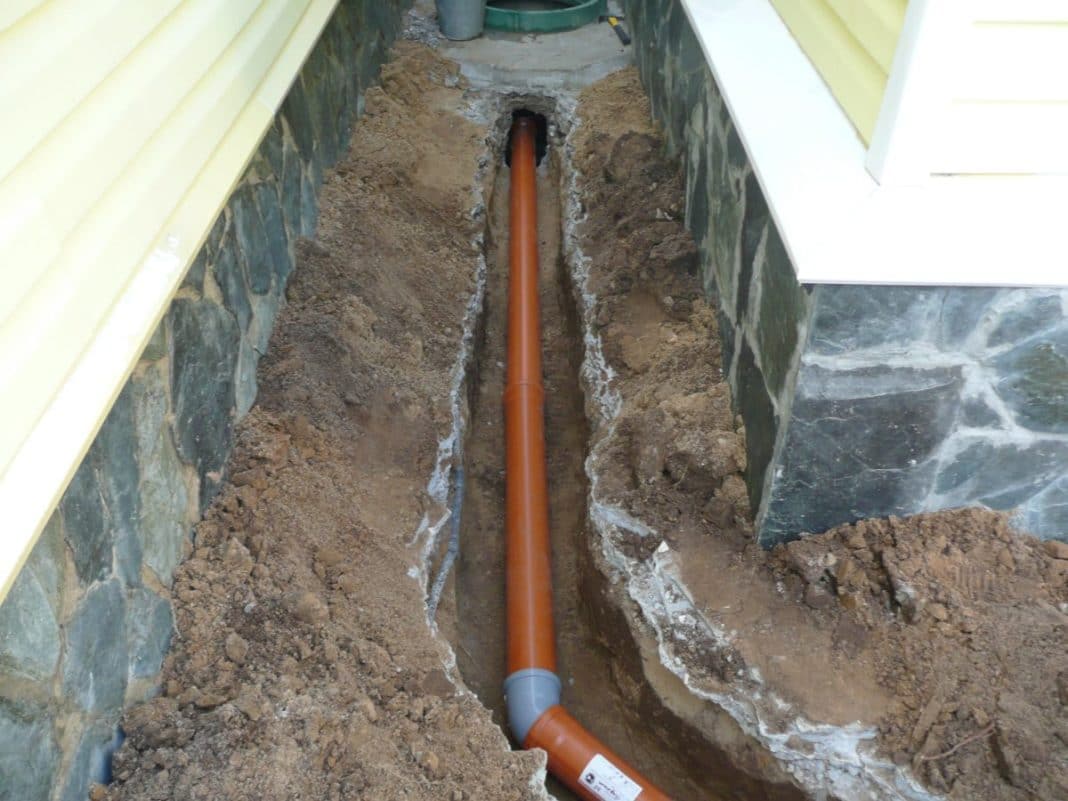

Прокладка труб в траншеях значительной глубины

Одним из наиболее эффективных способов защитить канализацию от перемерзания является укладка труб на достаточную глубину, поскольку ниже точки промерзания грунта круглый год сохраняется постоянная температура около 10 градусов тепла. При таком способе прокладки вода в трубах замерзнуть не может, даже если скорость ее течения будет минимальной.

Однако этот способ применим далеко не всегда. Причин отказа от этого метода достаточно много, это и характеристики грунта, и климатические условия в местности, и место расположения врезки канализации в центральный трубопровод.

Кроме того, учитывайте тот факт, что трубы нужно прокладывать с уклоном. Величина уклона зависит от диаметра, для труб 110 он составляет 0,02. То есть, если длина трубопровода составит 10 метров, то нижняя часть трубы должна быть ниже верхней на 20 см, а это потребует существенного заглубления септика, что не рационально. Ведь тогда возникнут трудности с очисткой отстойников от осадка.

Использование утеплительных материалов

Этот способ решения задачи является, пожалуй, самым простым и популярным. При его использовании применяют специальные теплоизоляционные материалы, надеваемые на трубы. Однако не стоит забывать, что утеплитель для труб канализации не согревает трубы, а лишь снижает скорость их охлаждения.

То есть при отсутствии постоянного стока и прогрева труб в результате использования горячей воды, трубы рано или поздно остынут до нуля. Поэтому утеплитель для канализационных труб рекомендуется использовать только там, где канализация используется регулярно.

Нагрев труб при помощи электрокабеля

Этот метод предполагает не просто теплоизоляцию, то есть, защиту от потери тепла, а действительно утепляет, обеспечивая обогрев канализационных труб. Утепленная труба будет подогреваться специально установленным греющим кабелем. Существует несколько видов кабеля, применяемых для обогрева труб:

Кабель саморегулирующийся. Самый удобный и экономичный вариант. Этот тип кабеля включается в работу только при понижении температуры, более того, мощность обогрева на разных участках трубопровода будет регулироваться автоматически. То есть, в более холодных местах мощность нагрева будет высокой, а там, где температура плюсовая, сопротивление будет снижено, и кабель нагреваться не будет.

• Кабель резистивный. Этот вид кабеля стоит дешевле, чем саморегулирующийся, но для его эффективной работы в систему должны быть включены терморегуляторы и датчики.
• Кабель зональный. Это разновидность резистивного кабеля, но в отличие от последнего, он выделяет тепло не по всей своей длине, а только в определенных зонах. Этот вид кабеля допускает разрезание и перераспределение по нужным участкам трубопровода.

Как правило, укладка греющего кабеля производится вокруг наружной поверхности труб, но в некоторых случаях необходим обогрев канализационных труб изнутри. Такой способ установки практикуется, как правило, в уличных насосах. Способы закрепления нагревающего кабеля:

• по прямой линии вдоль трубы – этот метод подойдет для районов с мягким климатом;
• по прямой вдоль трубы несколькими параллельными линиями, чем больше линий, тем более качественное утепление обеспечит кабель;
• по спирали, труба оборачивается кабелем. Чем больше витков будет сделано, тем качественнее утепление. Но с увеличением количества витков будет увеличиваться и расход энергии, поэтому нужно найти оптимальную частоту укладки.

Комбинированный способ утепления труб

Как правило, если осуществляется утепление канализационных труб своими руками, оптимальным вариантом является комбинирование нескольких описанных выше способов утепления.

Например, основная часть трубопровода может быть проложена ниже точки промерзания грунта. А небольшие участки, которые соединяют трубопровод с поверхностью, можно будет утеплить при помощи греющего кабеля или же установки утеплительного материала.

Сложности в замерзании труб

Проблема промерзания канализационных труб диаметром 110 миллиметров особенно актуально для тех, кто проживает в холодных регионах. Ведь для нормального обеспечения функций канализации все её элементы должны правильно справляться со своими обязанностями. Промерзание канализации – неприятность, которая требует немедленного устранения. Если в свое время относиться к этой проблеме с халатностью, то можно получить следующие последствия:

• Невозможность обеспечения транспортировки сточных вод;
• Достаточно стойкий неприятный запах в округе;
• Полный выход из строя системы канализационных коммуникаций, в том числе из-за повреждения труб (с последующей заменой).

Метод утепления труб с помощью электрокабеля

Выбирая чем утеплить канализационную трубу на улице, рекомендуется обратить внимание на современный и высокоэффективный метод, завоевавший множество хороших отзывов. Это утепленные трубы для канализации с помощью электричества

Актуально в тех районах, где температура в зимний период бывает меньше -15 градусов C. Кабель может быть пропущен как поверх трубы, так и внутри неё, после чего подключается к сети через автомат. Кабель позволит прогревать коммуникации в любую погоду.

Прокладывается греющий кабель для канализационных труб вдоль всего трубопровода и крепится алюминиевым скотчем, после чего конструкция оборачивается слоем теплоизолирующего материала. При этом пластиковые трубы перед прокладкой кабеля рекомендуется обернуть фольгой, для равномерности распределения тепла. С металлическими трубами это не нужно.

Утепляя трубы таким способом, стоит заранее позаботиться об автономных источниках электроэнергии, запасном генераторе.

Различают несколько видов греющих кабелей:

1. Резисторный с терморегулятором;
2. Саморегулирующийся с автовключением;
3. Зональный – для локальных участков канализации.

Первый вариант сам по себе дешёвый, но при использовании электропотребление ощутимо возрастёт, что не самым лучшим образом скажется на бюджете жильцов. В перспективе саморегулирующийся кабель окажется выгоднее.

Он автоматически регулирует подачу электричества в зависимости от температуры окружающей среды, исключая перегрев или замерзание системы. Но в любом случае утепление с помощью электрокабеля повлечёт значительные капиталовложения.

Виды и характеристики утеплителей

Каждый вид утеплительного материала имеет как достоинства, так и недостатки. Предлагаем рассмотреть популярные на сегодня утеплители труб канализации.

Минеральная вата – высококачественный утепляющий материал, широко распространенный среди потребителей, но совсем неподходящий для утепления канализационных систем.

Расход утеплителя большой, а эффективность слишком мала, так как минвата подвержена разрушительному действию влаги.

То есть при утеплении данным материалом следует использовать дополнительную гидроизоляцию, иначе возможна потеря половины теплоизоляционных функций минеральной ваты.

Пенополиуретан – подходящий утепляющий материал для труб наружной канализации: не боится влаги и эффективно сберегает тепло.

Материал изготавливается в виде полуцилиндров с внутренними выемками для трубы. Это создает определенный эффект «скорлупы». В работе пенополиуретан очень удобен. Его можно прибрести по доступной цене.

Пенопласт – отличный утеплитель для труб канализации. В процессе работы материал надевается на трубу, края берутся в замок.

Имеет ряд преимуществ: невысокая стоимость, легкость, не впитывает влагу, удобен в эксплуатации. Пенопласт спасет коммуникации от замерзания даже в лютые морозы.

Пенополистирол – один из самых востребованных утепляющих материалов для канализационных труб.

Причины этого ясны и просты: доступная цена, отличные эксплуатационные качества, легкость в работе.

Такой материал подходит и для утепления внутренней канализации, и для труб вне помещения, и для труб, находящихся под землей.

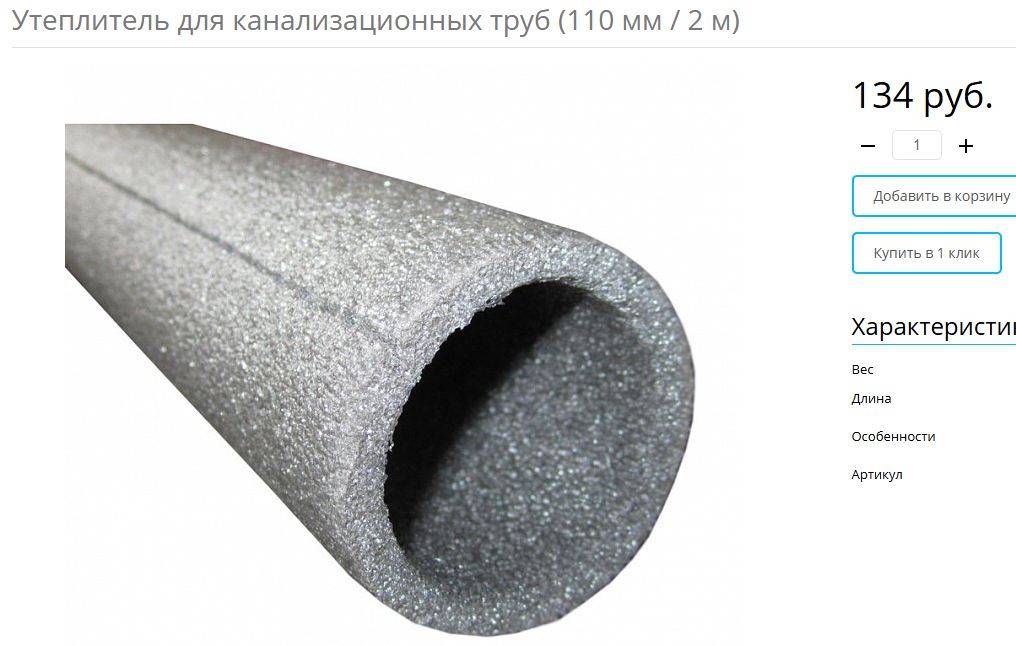

Вспененный полиэтилен – идеальный материал для канализационных труб, расположенных в теплой климатической зоне, так как является по своей структуре очень тонким.

С вспененным полиэтиленом легко работать: труба материала надевается на нужный участок через разрез. Такая простота в работе дает возможность провести процесс утепления своими руками.

Но все-таки во время работы с материалом нужно соблюдать осторожность, так как он хрупок и может порваться. Вспененный полиэтилен не подходит для холодного климата

Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете

Вспененный полиэтилен не подходит для холодного климата. Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете.

Пеноизол предназначен для утепления канализационных систем широкого масштаба. Лучше, чтобы утепление осуществлялось руками мастера.

Пеноизол выпускается в жидком виде. Материал в процессе застывания образует специальную оболочку, которая и защищает трубы от различных воздействий.

Главными достоинствами пеноизола являются стойкость к холодам, отсутствие дополнительных креплений во время монтажа.

Среди недостатков можно выделить необходимость специализированного оборудования для работы с материалом, высокую стоимость. Как правило, пеноизол не используется для утепления канализации в частном строительстве.

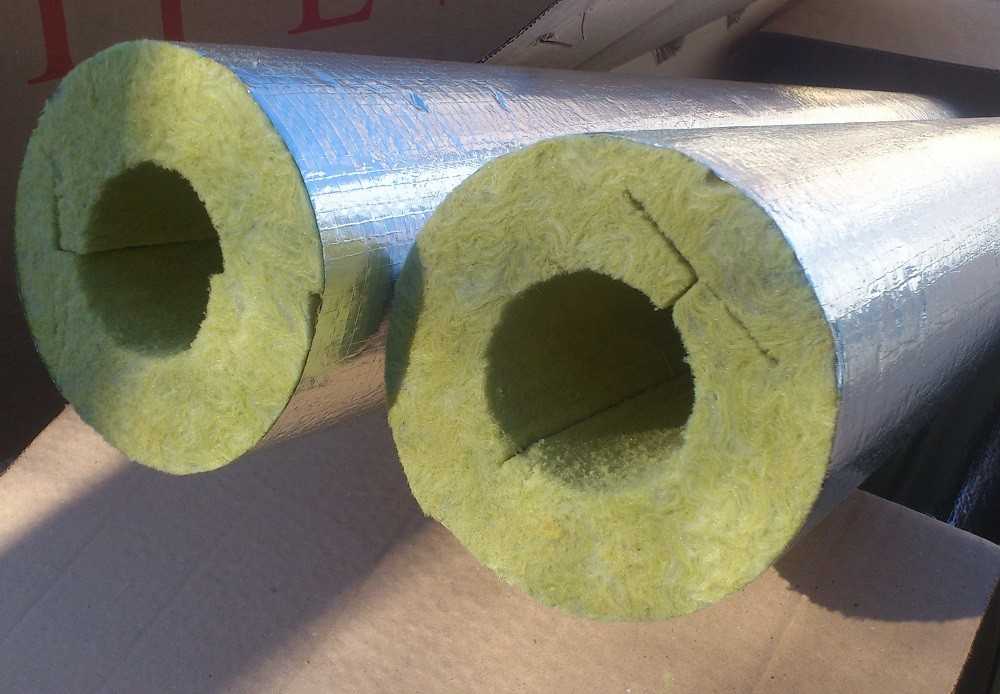

Базальтовое волокно являет собой цилиндры, которые состоят из базальтового утеплителя. Для использования данного вида утепления не требуется особых навыков.

Работа с материалом проста, что является главным преимуществом утеплителя. Но все же базальтовое волокно – не особо популярный вид утепления канализационных труб, так как имеет высокую цену.

Керамзит относится к разряду сыпучих теплоизоляций. Спектр применения материала – небольшой участок глубины вокруг трубы.

Важно знать, что траншеи во время укладывания трубы в землю должны быть сухими, в противном случае керамзит утратит свои теплоизоляционные свойства. Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций

Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций.

Итак, при выборе утепляющих материалов для канализационных труб стоит учитывать вес утеплителя, теплоизоляционные функции, легкость в работе с материалом, безопасность для здоровья, пожаробезопасность, долговечность, гидроизоляционные свойства, приемлемую цену.

Пришло время рассмотреть способы монтажа утепления канализационных труб.

Технология утепления канализации

Технология утепления канализации частного предусматривает два основных случая прокладки систем:

• Наружная прокладка труб;
• Прокладка труб с заглублением в землю.

Прокладка труб с заглублением в землю

Первый случай связан с конструкциями домов, использующих свайный фундамент, здесь часть труб проходит по поверхности. Так же наружная прокладка может быть выполнена в качестве временной схемы отвода сточных вод.

Прокладка с заглублением в грунт выполняется как основная, стационарная схема канализации участка. Здесь рекомендуется сразу выполнить все необходимые условия утепления труб канализации.

Утепление труб наружной канализации

Независимо от климатической зоны расположения все участки наружной прокладки должны быть защищены от промерзания. В процессе прокладки трубопровода рекомендуется отказаться от длинных участков и частых изменений направления прокладки труб.

Теплоизоляция формируется по принципу многослойного пирога. Непосредственно по трубе наматывается слой фольгированного скотча, это даст возможность максимально сохранить тепло от теплых стоков. Следующим слоем рекомендуется установить экран из материалов, обладающих лучшими теплоизоляционными качествами. Поверх него накладывается базальтовая вата и снова слой армированного алюминиевой фольгой скотча.

Толщина теплоизоляции в таком случае может достигать 40-50 см. Этого достаточно для обеспечения нормального стока до температуры -5-7 градусов.

Вместе с тем, для гарантированной бесперебойной работы нужно использовать термокабель, подобно тому, что используется для системы водостоков кровли. Он прокладывается вокруг трубы под термоизоляцией. При понижении температуры ниже установленного порога, срабатывает термореле и контроллер включает подогрев трубы. Такая система с успехом применяется во многих странах, она обеспечивает прогрев трубы и не допускает образования ледяных пробок.

Утепление труб канализации в земле

Для прокладки труб в грунте отрывается траншея глубина которой ниже уровня промерзания земли. На дно траншеи рекомендуется отсыпать слой керамзита или граншлака толщиной 10-15 см. Поверх этого укладывается полиэтиленовая пленка по всей длине трубопровода. Труба обматывается слоем теплоизоляции или устанавливается сегментный утеплитель. Он фиксируется хомутами или монтажным скотчем. Если приходится утеплять гигроскопичным материалом, необходимо дополнительно сделать гидроизоляцию из полиэтилена.

После укладки трубопровода на керамзит, сверху также делается отсыпка слоем утеплителя. Верхнего слоя должно быть не меньше 30-40 см. После этого можно засыпать траншею землей.

Выбор теплоизоляционного материала

Выбор того или иного утеплителя напрямую зависит от поставленной задачи, на ее основании определяются оптимальные характеристики материала. Для инженерных сетей квартиры или загородного дома достаточно оперировать следующими показателями:

• диаметром трубной арматуры;
• толщиной стенок;
• условиями эксплуатации;
• температурным режимом.

Определиться с типоразмерами наиболее распространенных термоизоляторов, можно воспользовавшись представленной ниже таблицей (Ду – обозначение условного прохода).

Медь	Сталь	ПНД	d изоляции (внутренний)
дюймы	Ду* (мм)	дюймы	Ду* (мм)	наружный d (мм)	d (мм)	Полиэтилен	Каучук	Минеральные гильзы
¼	4	6
5/16	6	8
3/8	8	1/8	6	10,2	10	10
½	10	12	12	12
5/8	10	¼	8	13,5	15	15
¾	15	3/8	10	17,2	16	18	18	18
20	20
7/8	20	½	15	21,3	22	22	21
1	25	25	25	25
1 1/8	25	¾	20	26,9	28	28	28
30	32	32	32
1 3/8	32	1	25	33,7	35	35	35
38	40	40	38
1 5/8	40	1 ¼	32	42,4	42	42	42
44,5	45	45	45
1 7/8	1 ½	40	48,2	48	48	48
50	50
2 1/8	50	54	54	54	57
57	57	57	57
2 3/8	2	50	60,3	60	60	60
2 ½	63,5	63	64	64	64
70	70	70	70
2 7/8	65	2 ½	65	76,1	75	76	76	76
3 ½	80	3	80	88,9	90	89	89	89
104	101,6/104,3	102
4 1/8	100	108	110	110	108	108
4 ½	100	4	100	114,3	114	114	114
125	125	125
125	133	133	133	133
5 ½	5	125	139,7	140	140	140
160	160	160	160	159
219	219
273	273
