Выбор и монтаж утеплителя для водопроводных труб

Правила строительства подземного водопровода

Основные документы, используемые при разработке схемы подземного водопровода на даче или в жилом доме:

• СП 31.13330.2012;
• СП 22.13330.2011;
• СП 25.13330.2012.

Основные положения нормативных документов

Основные положения нормативной документации:

1. При прокладке труб необходимо учитывать глубину промерзания почвы, нормативы СП 31.13330.2012 рекомендуют укладывать трубу в грунте на 500 мм ниже, чем находится точка с температурой 0°С. Глубина определяется опытным путем или по собранной статистике, допускается расчетное определение параметра.
2. При расчете глубины промерзания учитываются требования СП 22.13330.2011, оговаривающие корректировочные коэффициенты для различных типов грунта.
3. В горных районах или при получении расчетного значения глубины промерзания более 2,5 м проводятся дополнительные вычисления в соответствии с приложением Г к нормативам СП 25.13330.2012.
4. В зонах со среднегодовой устойчивой положительной температурой допускается введение корректирующего коэффициента 1,1, уменьшающего глубину прокладки магистралей.

Защита от воздействия низких температур

Для уменьшения глубины траншеи и снижения стоимости работ вводится теплоизоляция труб или устанавливаются устройства обогрева от внешнего источника тепла. Выбор теплоизоляции на трубы водоснабжения или способа обогрева зависит от характеристик перекачиваемой жидкости и климатических условий.

Требования к используемым материалам

Материалы, используемые для утепления труб водоснабжения, должны обладать следующими характеристиками:

• Низкая теплопроводность и максимально возможные способности к сохранению тепла;
• Полная устойчивость к воздействию влаги;
• Хорошая устойчивость к агрессивным внешним факторам;
• Длительный срок службы;
• Простота монтажа;
• Невысокая стоимость.

Соответствие всем описанным качествам позволяет говорить о том, что выбранный материал достаточно хорош для утепления труб. Впрочем, идеальных утеплителей не бывает, поэтому выбирать нужно в зависимости от конкретных условий эксплуатации.

Как выбрать теплоизоляционный материал: показатели качества

• Устойчивостью к воздействиям агрессивной внешней среды: влажности, резкой смене температурных режимов, морозам, повышенной температуре.
• Низкой теплопроводностью.
• Долговечностью: материал должен обладать износоустойчивостью, прочностью, эластичностью.
• Герметичностью конструкции в сборке.
• Пожаробезопасностью: часто трубы прокладываются в непосредственной близости к деревянным конструкциям, поэтому изолятор не может иметь горючую основу.
• Легкостью, доступностью для монтажа мастером – непрофессионалом.
• Удобством, простотой для демонтажа и новой сборки.
• Невысокой стоимостью.

Защита утеплителя от негативных факторов

Теплоизолированные трубы водоснабжения, проложенные в грунте, подвергаются воздействию различных факторов, способных разрушить защитное покрытие. Поскольку повторное нанесение изолятора или восстановление участков теплоизоляционного слоя приводит к дополнительным затратам.

То необходимо предусмотреть дополнительную защиту магистралей. Некоторые изоляционные материалы для водопроводных труб не нуждаются в защите. Например: теплоизоляционная краска — она не подвержена внешним воздействиям и не повреждается грызунами или насекомыми.

Деструктивное воздействие земли и воды

Утепленная труба, расположенная в толще грунта, находится под постоянным давлением массы почвы. Защитный эластичный слой деформируется, что изменяет физические характеристики материала в худшую сторону. Перед тем как утеплить водопроводную трубу над землей, необходимо смонтировать внешний защитный экран (например, из старых труб большего диаметра или при помощи лотков из бетона или ударопрочного пластика).

Минеральные изоляционные материалы являются гигроскопичными и впитывают влагу из грунта, что негативно влияет на параметры защиты. Для предотвращения контакта с грунтом используется технология укладки водопроводных магистралей с изолятором через вспомогательную трубу большего диаметра.

Внешний экран обеспечивает защиту от воды и давления слоя грунта. Допускается гидроизоляция при помощи листов рубероида, плотной полиэтиленовой пленки или алюминиевой фольги. Намотанный материал фиксируется хомутами, проволокой или сантехническим скотчем.

Решение проблемы насекомых и грызунов

Поверхность оборачивается стальной сеткой с мелкой ячейкой, для предотвращения повреждения изолятора насекомыми (например, земляными муравьями) используется дополнительный экран из алюминиевой фольги. При использовании пенополиуретана дополнительная защита не требуется, поскольку материал не повреждается насекомыми и грызунами.

Укладка труб ниже глубины промерзания

Этот метод целесообразно использовать, если зимой грунт промерзает не глубже, чем на 170 см. От колодца или скважины копается траншея, дно которой на 10-20 см ниже этой величины. На дно подсыпается песок (10-15 см) трубы укладывают в защитном кожухе (гофрированном рукаве), потом засыпаются землей.

Чтобы не пришлось водопровод на улице утеплять в морозы, Сделать это лучше заранее

Это самый простой способ сделать зимний водопровод на даче, но он  — не самый лучший, хоть и самый дешевый. Его главный недостаток — при необходимости ремонта придется снова копать, причем на всю глубину. А так как определить место течи при таком способе прокладки водопровода сложно, работы будет много.

Чтобы ремонтов было как можно меньше, мест соединения труб должно быть как можно меньше. В идеале их не должно быть совсем. Если расстояние от источника воды до дачи больше, делайте соединения тщательно, добиваясь идеальной герметичности. Именно стыки текут чаще всего.

Выбор материала для труб в этом случае — не самая простая задача. С одной стороны сверху давит солидная масса, потому нужен прочный материал, а это — сталь. Но сталь, уложенная  в земле, будет активно корродировать, особенно если грунтовые воды высоко. Решить проблему можно хорошо загрунтовав и прокрасив всю поверхность труб. Причем желательно использовать толстостенные  — их на дольше хватит.

Второй вариант — полимерные или металло-полимерные трубы. Они не подвержены коррозии, но их нужно защищать от давления — укладывать в защитный гофрированный рукав.

Даже если канаву выкопали ниже уровня промерзания, лучше трубы все-таки утеплить

Еще один момент. Глубина промерзания грунта в регионе определяется за последние 10 лет — высчитываются средние ее показатели. Но во-первых, периодически случаются очень холодные и малоснежные зимы, и грунт промерзает глубже. Во-вторых, эта величина — средняя по региону и никак не учитывает условия участка. Возможно, именно на вашем кусочке промерзание может быть больше. Все это говорится к тому, что при укладке труб их лучше все-таки еще и утеплить, уложить сверху листы пенопласта или пенополистирола, как на фото справа, или уложить в теплоизоляцию, как слева.

Возможно, вам будет интересно прочесть «Как сделать автополив«.

Как утеплить водопроводную трубу своими руками

Место прокладки труб, еще один важный фактор, который необходимо учитывать, выбирая утеплитель. Ведь в зависимости от того, где расположены трубы (в земле, подвале, холодный чердак, неотапливаемое помещение), определяется температурный и влажностный режим, а также простота монтажа утеплителя и потребность в его дополнительной защите.

Утепление водопроводных труб на улице

Трубы водопровода редко укладывают воздушным путем или на поверхности почвы. Скорее в этом случае в утеплении нуждается та часть трубопровода, которая проходит непосредственно под домом или в месте примыкания трубы к насосу, счетчику, внутри распределительного колодца.

Как правило, толщина утеплителя, предназначенного для наземного утепления труб выше, нежели для подземного

На этом этапе важно не только утеплить трубу, но и обеспечить защиту теплоизоляционного материала, в частности от намокания

Утепление водопроводных труб в земле

Такое утепление понадобится, если только трубы уложены выше уровня промерзания почвы. Для утепления трубопровода в земле можно использовать любой материал, включая жесткие утеплители.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

• На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
• После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
• Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

• Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
• Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
• После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
• Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.

Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб

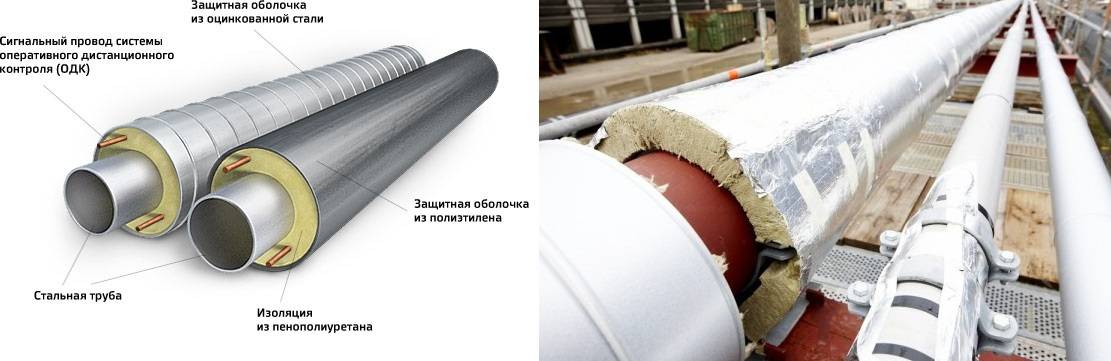

Напыляемые утеплители (ППУ)

Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.

К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.

Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)

Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:

место установки трубопровода

Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода

Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

показатель теплопроводности труб (пластиковые,
металлические);

устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;

простота монтажа;

стоимость;

срок службы.

Способы и методы теплоизоляции

Выбор утеплителя в большой степени зависит от технологии монтажа и конструкции водопровода. Для установки скорлуп на улице потребуется верхний защитный слой рубероида или пергамина. Работу на воздухе проводят только в сухую погоду.

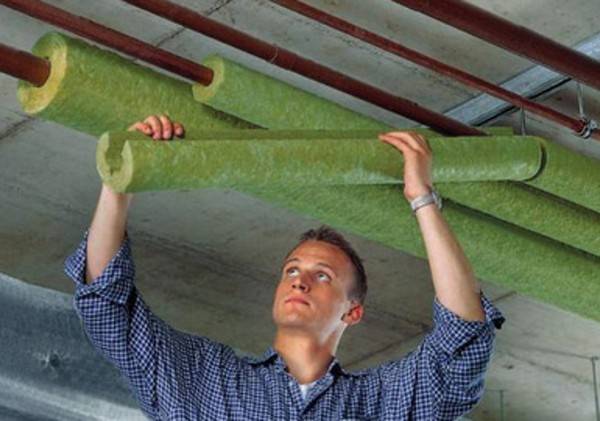

Крепление цилиндров из базальта и пенопласта:

Цилиндры используют при прокладке новых труб, при замене негодной изоляции. Удобнее для работы взять детали метровой длины с защитным фольгированным покрытием.

• Монтаж надо начать от фланцевого соединения трубы.
• Каждый цилиндр установить вплотную к другому, с разбежками горизонтальных швов, а не все в одну линию.
• Скрепить половины скорлуп, 10 – 15 см одна за другую, в соответствии с имеющейся формой надрезов паз в паз.
• Плотно завернуть все стыки специальным скотчем.
• Для отводов и поворотов применить специальные готовые детали или вырезанные из материала скорлупы.

Технология монтажа скорлуп ППУ

Металлическая труба должна быть не повреждена коррозией.
Устанавливать скорлупы необходимо по направлению часовой стрелки, плотным сопоставлением во всех пазах вдоль и поперек.
Закрепление проводится стяжками, хомутами, клейкой лентой, чем больше диаметр, тем чаще крепления.
Швы герметизируют с помощью специального ППУ клея.
При наличии поблизости источников огня, важно произвести обработку скорлупок средством для огнезащиты.

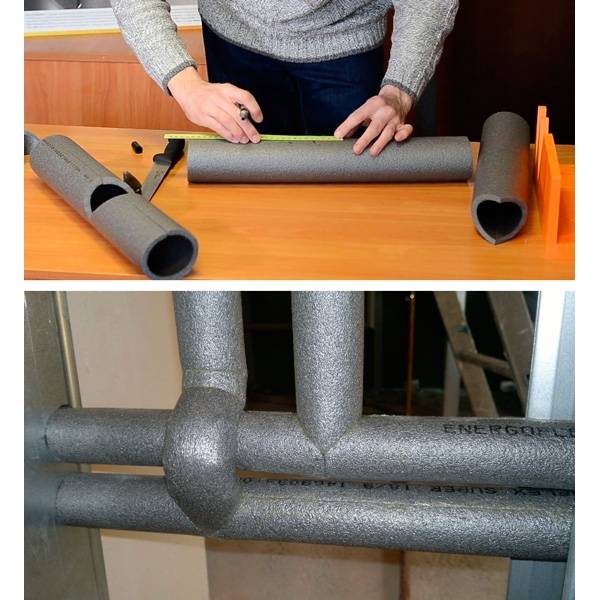

Монтаж пенополиэтиленовой трубной теплоизоляции своими руками:

• При прокладке новых труб на них вначале надевают изоляцию.
• Сваривают водопроводные трубы.

• Склеивают гибкие трубочки.

• Для изоляции рабочего водопровода гибкие материалы надрезают вдоль длины.
• Надевают на трубопровод.
• Проклеивают специальным клеем по длине и торцевым соединениям.
• Дополнительно укрепляют армированным скотчем.
• При прокладке по грунту на трубки надевают защитные кожухи.

Монтаж рулонных материалов:

• Утеплитель нарезают на отрезки нужного размера.
• Обматывают ими трубы.
• Закрепляют с помощью строительного скотча.
• При необходимости (на улице) укрепляют изоляцией из рубероида.

Инструкция по нанесению жидкой теплоизоляции:

• Удалить коррозию и загрязнения с труб.
• Нанести на них специальный грунт.
• Кистью или пульверизатором промазать слой в 1 см.
• По истечении 4 часов периодически добавлять следующие. Всего слоев нужно 4 или 5.
• Через сутки нужно добавить обработку специальным грунтом – эмалью с металлизированным зеркальным покрытием.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Пенополистирол

   Экструдированный полистирол. Материал состоит из множества закрытых ячеек. Выпускается в виде плит или скорлуп разного диаметра (пеноплекс). Может быть с внешним покрытием (полимерцементное покрытие, армированное стекловолокном).

   Достоинства: Высокая прочность на сжатие, низкая теплопроводность, биологическая устойчивость, низкое влагопоглощение, повторное использование. Не требует дополнительной гидроизоляции. Подходит для всех видов труб.

   Недостатки: Высокая стоимость. Необходимы дополнительные меры по пожаробезопасности. Портится грызунами.

   Применение: Утепление труб водоснабжения, отопления.

   Технология утепления: При выборе скорлуп – одевание на трубу. При плиточном: нарезают необходимых размеров, собирают лоток на дне траншеи, укладывают в него трубопровод и закрывают плитой сверху.

Способы теплоизоляции водопроводных труб

Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.

Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.

Создание высокого давления в трубопроводе

Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.

Для этого в систему распределения воды внедряется ресивер и насос.

Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление

Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.

Этот метод требует выполнения определенных условий:

• Электроснабжение должно быть постоянным, без перебоев;
• За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
• Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
• Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.

Использование греющего кабеля

Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.

Схема устройства трубопровода с обогревом электрическим кабелем

Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.

Рассмотрим вариант, когда кабель приобретен отдельно:

Изображение	Описание
Шаг 1	Закрепите кабель на трубе с помощью изоленты или скотча.
Шаг 2	Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы.
Шаг 3	Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом.
Шаг 4	Закрепите утеплитель металлическими или пластиковыми хомутами.

Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.

Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.

Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком

Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.

Конструкция саморегулирующегося кабеля

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже

Утепление «труба в трубе»

Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.

Усилить эффект можно двумя способами:

• Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
• Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.

Водопровод можно проложить в вентиляционных трубах подвала

Материалы для теплоизоляции труб

Исходя из вышеперечисленных требований, наиболее часто и успешно для теплоизоляции труб используются материалы, описанные далее.

Вспененный полиэтилен

В эту группу входят материалы, производимые под товарными марками Термофлекс и Энергофлекс. Теплоизоляция труб из вспененного полиэтилена с их применением отличается высокой прочностью и устойчивостью к агрессивным факторам среды. Выпускаются они в виде трубок разных диаметров, поры материала закрыты, что гарантирует отсутствие поглощения влаги из воздуха или окружающей среды. Некоторые марки этих утеплителей – это фольгированная теплоизоляция для труб, ее использование позволяет максимально сократить потери тепла, так как, отразившись от фольги, оно вновь возвращается к трубе.

Фольгированная теплоизоляция

Вспененный пенополиуретан

Теплоизоляция труб пенополиуретаном – один из самых распространенных вариантов. Этот материал используют, напыляя его прямо на поверхность трубы, обеспечивая тем самым плотное прилегание к ее поверхности. Пенополиуретан выдерживает экстремально низкие и высокие температуры без снижения своих теплоизоляционных качеств, каждая его ячейка герметична, обеспечивая полную изоляцию от влаги в любом состоянии.

Помимо напыления покрытия используются и заранее отлитые формы, так называемая пенополиуретановая скорлупа для труб. На трубопровод она монтируется при помощи хомутов или другого подобного крепежа.

Пенополиуретановая скорлупа

Существует и третий вариант использования этого материала. При нем теплоизоляция труб ППУ производится еще на этапе производства. Готовое изделие имеет трехслойную структуру:

• внутренним слоем является стальная труба;
• далее идет вспененный полиуретан;
• поверх защитная оболочка, которая может состоять из оцинкованной стали, если трубы планируется использовать для монтажа надземных труб отопления, или же полиэтилена, если изделия предназначены для подземной прокладки.

Трехслойная конструкция с использованием пенополиуретана

Вспененный синтетический каучук

Материалы этой группы обладают высокой устойчивостью к биологическим и физическим воздействиям, воспламенению, электричеству. Толщина теплоизоляции труб из данного материала может быть разной и подбирается в зависимости от специфики использования.

Теплоизоляция из вспененного каучука может выпускаться в разных видах: по форме труб или в виде рулонного материала. Для труб используют и тот, и другой варианты в зависимости от места применения.

Минеральное волокно

В качестве его чаще всего используются материалы на основе базальта. Они устойчивы к гниению и воздействию воды и масла, их используют для утепления горячего водопровода и канализации. Еще одним преимуществом является доступная цена, позволяющая использовать этот материал в самых широких масштабах.

Минеральное волокно, использованное для утепления

Типы утеплителей для труб

Необходимо отметить, что любой утеплитель, используемый для теплоизоляции труб водопроводной сети, должен отвечать некоторым требованиям, касающихся его же технических характеристик. А именно:

• обладать низким коэффициентом теплопроводности и большим показателем теплосбережения;
• у него должно быть низкое значение водопоглащения, то есть, при соприкосновении с влажностью или водой утеплитель должен оставаться долгое время сухим;
• он должен быть инертным и к химически активным веществам, и к биологически активным;
• работать в условиях повышенной влажности и при различных температурах без изменения своих теплоизоляционных свойств.

Стекловата для утепления труб

Надо отдать должное производителям теплоизоляционных материалов, которые сегодня предлагают достаточно широкий ассортимент утеплителей, подходящие под все вышеобозначенные требования. Правда, среди них есть и такие, которые используются в теплоизоляции труб водопровода, но по такому показателю, как водопоглащение, уступают многим. К ним относятся минеральная вата, стекловата и пенопласт. Пористая структура делает их утеплителями, но она же является причиной повышенной впитываемости влаги.

Так вот чтобы использовать данные виды теплоизоляционных материалов, необходимо позаботиться об их гидроизоляции. Обычно для этого используют рубероид или другие виды рулонных материалов на битумной или полимерной основе. Сам процесс утепления труб водоснабжения рулонными теплоизоляционными материалами заключается в следующем.

• Труба обматывается утеплителем в несколько слоев.
• Производится скрепление материала строительным скотчем через каждые полметра. Обязательно скрепляются стыки двух утепляемых участков.
• Поверх обматывается гидроизоляционный материал, который закрепляется на трубе проволокой, хомутами или скотчем.

Необходимо отметить, что пенопласт – это плитное изделие. Так вот его применяют для утепления труб большого диаметра, когда есть возможность уложить плиту на скругленную поверхность.

Утепление труб водоснабжения матами минеральной ваты

Теплоизоляционная скорлупа

Необходимо отметить, что рулонные утеплители для труб водоснабжения постепенно сдают свои позиции. Им на смену пришли совершенно новые теплоизоляционные материалы, которые по всем характеристикам превосходят старые. Это так называемые скорлупы, которые изготавливаются из разных теплоизоляционных материалов в виде изделия цилиндрической формы. Сама скорлупа представляет собой разделенный на несколько частей (от 2 до 4) цилиндр. Собирая их вместе, получается полая цилиндрическая конструкция, в точности напоминающая трубу.

Утепления труб водопровода скорлупой

Что касается сырьевого материала для теплоизоляционных цилиндров, то производители сегодня предлагают достаточно широкий ассортимент. Здесь практически все известные утеплители.

• Минеральная вата.
• Стекловата.
• Пенополистирол.
• Пенополиуретан.
• Вспененный полиэтилен.

Все теплоизоляционные цилиндры изготавливаются по одной технологии, где применяется формирование изделия прессовым способом. Отсюда их высокая прочность и устойчивость к негативному воздействию влаги. Но необходимо отметить, что есть в данной категории теплоизоляционные изделия с защитными внешними слоями. Их специально устанавливают для того, чтобы можно было бы увеличить срок эксплуатации теплоизоляции труб, которые располагаются в грунте или на открытом воздухе на улице. Поэтому такие скорлупы сверху отделываются защитой в виде листов оцинкованного железа, алюминиевой фольги, крафт-бумаги или стеклопластика.

Монтаж скорлуп в виде нескольких частей достаточно прост. Во-первых, необходимо отметить, что части теплоизоляционного цилиндра стыкуются между собой замковым соединением, отсюда и высокая герметичность стыка. Во-вторых, они точно подходят под необходимый диаметр трубы. То есть, это плотное прилегание теплоизолятора к внешней поверхности трубной конструкции водопровода. Скрепляются между собой части или строительным скотчем, или вязальной проволокой, или хомутами (пластиковыми или металлическими).

Утепление трубы пенополистирольным цилиндром

Немного про водопровод

В частном строительстве для подвода воды от скважины часто используют открытую систему водопровода. Она проще, быстрее и легче собирается, не требует применения спецтехники, например, экскаватора и т.д. В такой системе есть один большой минус, она крайне чувствительна к перепадам температур, поэтому для поддержания работоспособности требует надежного утепления. В некоторых случаях, особенно когда при утеплении были допущены нарушения, промерзание все-таки происходит, что может привезти к разрыву трубопровода.

Минимизировать риск разрыва при промерзании можно, для этого необходимо выбрать материал, из которого сделана труба. Наиболее подвержены разрыву металлические и металлопластиковые трубы, их использовать не рекомендуется. Пластиковые варианты труб способны немного расширяться под давлением льда, поэтому их разрыв при промерзании случается крайне редко.

Водопровод из пластиковых труб
