Недостатки естественной вентиляции
Недостаток первый. В приточных каналах отсутствуют фильтры, способные качественно очищать воздух. Хорошие фильтры становились бы препятствием для естественной циркуляции.
Выходит, что свежий воздух поступает в помещение вместе с пылью и внешними запахами. Также залетают мелкие насекомые, от нашествия которых не способна предохранить даже москитная решетка (при этом она частично мешает воздухообмену).
Недостаток второй. Приточный клапан превращается в «брешь», пропускающую массу внешних звуков. Общая звукоизоляция дома становится менее эффективной.
Недостаток третий. Проконтролировать, сколько поступает воздуха в помещение (есть определенные нормативы), практически невозможно.
Недостаток четвертый. Эффективность естественной вентиляции во многом зависит от погоды, от сезона. Зимой, когда в доме воздух сильно нагрет, а на улице мороз, воздухообмен отмечается в усиленном режиме. Приходится нести дополнительные затраты на усиление работы отопительных устройств, так как извне постоянно поступает новый холодный воздух, требующий регулярного подогрева.
Видео: Естественная вентиляция в частном доме своими руками.
Как установить приточный клапан – инструкция
Перед установкой необходимо решить две проблемы: где разместить воздушный клапан и как просверлить чистое отверстие в стене. Ниже приведены рекомендации по расположению:
- Вентиляторы с диаметром трубы 50-60 мм лучше размещать между радиатором и подоконником, при условии, что высота зазора достаточна. Тогда холодный воздух с улицы сразу же смешается с поднимающимся конвекционным потоком из радиатора.
- На боковой стороне оконного проема должен быть расположен блок с каналом размером более Ø100 мм, с выемкой 30 см (для предотвращения замерзания). Второй вариант – между окном и потолком, минимальное расстояние от потолка 15 см. В обоих случаях вентилятор расположен в зоне конвективного потока от радиатора.
- Высота пассивной заслонки над полом составляет 180 – 200 см.
- При установке рекуператора воздуха соблюдайте расстояние 0,5 м от всех конструкций – потолка, окна, ближайшего угла.
- Разместите передаточный блок в удобном месте без ограничений.
Сверление железобетонной стены лучше оставить профессионалам, вооруженным станком с алмазной дрелью соответствующего диаметра. Можно просверлить отверстие в кирпиче самостоятельно, хотя для этого придется потрудиться. С помощью длинного тонкого сверла проделайте много отверстий по периметру, а затем аккуратно просверлите центр.
Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствуют электрические провода или скрытые отопительные трубы. Во-вторых, отверстие просверливается с уклоном в 2-3° по направлению к улице, чтобы обеспечить отвод конденсата.
Как правильно установить клапан питания в стене:
Разрежьте воздуховод с конструкцией или с небольшим свесом, как указано в инструкции производителя по монтажу. Телескопический вентиляционный канал не обрезан. Вставить трубу в отверстие, задувая щели строительной пеной. Не используйте цементно-песчаный раствор. Почините решетку с москитной сеткой снаружи
Обратите внимание на правильное положение элемента – глазок сверху, жалюзи, направленные вниз. Вставьте изоляционный элемент в воздуховод, при необходимости обрежьте его до нужной длины. Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями
Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх
Снимите головку клапана, прикрепите корпус к трубе и к внутренней поверхности стены дюбелями. Установите фильтр, клапаны и крышку со впускными отверстиями лицевой стороной вверх.
Технология сборки клапана рекуператора идентична. Сначала в стену встраивается вентиляционный канал, монтируется наружная решетка, а затем изнутри монтируются компоненты устройства – керамический теплообменник, вентилятор и другие компоненты. Различия: теплоизоляция монтируется снаружи трубы, питающий кабель подключается к вентилятору.

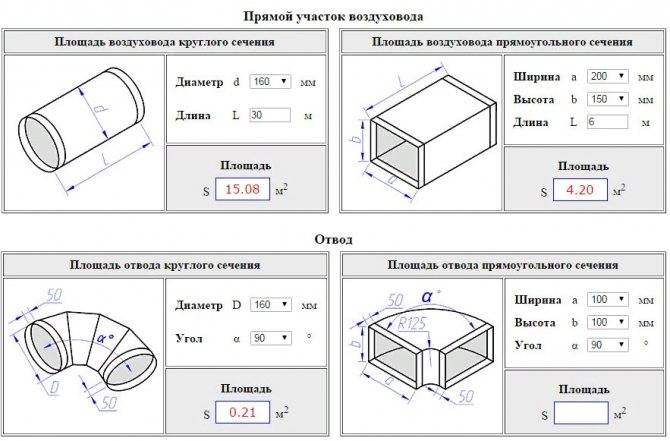

Расчет диаметра вентиляционных отверстий
Профессиональные проектировщики утверждают, что для одного квадратного метра площади погреба нужно сечение вентканала в 26 сантиметров квадратных.
Например, для погреба площадью 6 квадртаных метров площадь сечения трубы составит 156 квадратных сантиметров. Чтобы рассчитать эту величину нужно площадь погреба умножить на 26, вычислить радиус окружности трубы и подсчитать диаметр, пользуясь формулами из курса школьной геометрии. Для погреба в 6 метров квадратных нужна труба диаметров 14 сантиметров (140 мм).
Если в нем устанавливается только приточная шахта, а роль вытяжной отводится маленькому окну или двери или люку, рекомендуется увеличить сечение приточного вентканала. Для рассмотренного примера потребуется канал 150 мм.
Нужно ли закрывать продухи на зиму?
Зимой морозный воздух, попадающий в подполье, приводит к тому, что в домах на первом этаже пол становится очень холодным.
Чтобы этого избежать — некоторые хозяева закрывают вентиляционные отверстия в зимнее время. Как результат — в подполе будет теплее, и полы на первом этаже не будут такими холодными.
Однако закрытые продухи приведут к повышению влажности и развитию плесени. Поэтому прекращать проветривание на зиму — это не правильно.
Чтобы не допускать слишком сильного остывания пола — его нужно утеплить. Правильно делать это на этапе строительства, потому что в уже обжитом доме для утепления придется вскрывать полы.
Если вы не закрываете продухи на зиму — обязательно следите, чтобы их не закрывало сугробами. В этом случае и вентиляция работать не будет (ведь отверстия закрыты), и влажность внутри будет повышаться (из-за попадающего в подполье снега, который будет там таять).
Уход весной и осенью
Весной главное — почаще обращать внимание на состояния подполья. Талая вода может проникать внутрь, приводя к повышенной влажности
Если продухи закрывались на зиму — весной их важно открыть как можно быстрее: с наступлением потепления. Осенью — проверьте, на местах ли вентиляционные решетки (или установите, если их нет)
В этот период мелкие грызуны начинают искать теплые места для зимовки, и неприкрытые отверстия позволят им проникнуть внутрь вашего дома
Осенью — проверьте, на местах ли вентиляционные решетки (или установите, если их нет). В этот период мелкие грызуны начинают искать теплые места для зимовки, и неприкрытые отверстия позволят им проникнуть внутрь вашего дома.

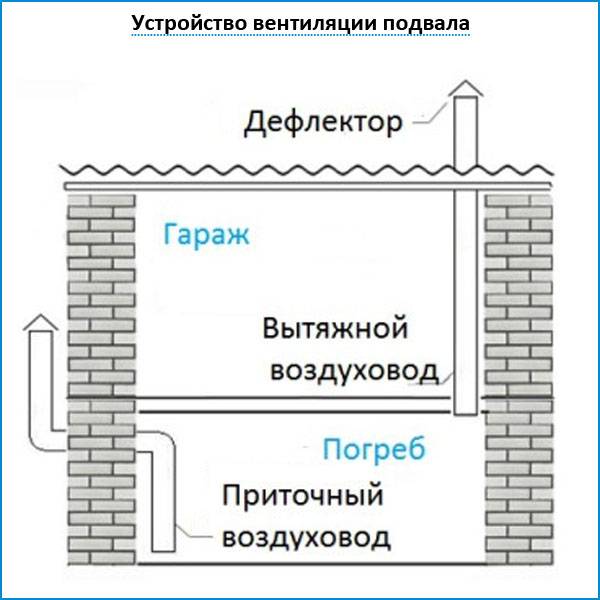

Как смонтировать вытяжную трубу своими руками
Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.
Герметично заделайте все зазоры труб вентиляции погреба
Убедиться, чтобы после установки вытяжки не оставалось лишнего пространства. Если так случилось — герметично заделайте зазор.
Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.
Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.
Какие трубы применяют для вентиляции погреба
Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.
При возникновении вопроса — «как же самому сделать вытяжку в погребе» нет ничего сложного. Это довольно просто сделать своими руками минимально затрачивая средства и время. Правильная вытяжка в погребе поможет продуктам храниться долго и радовать вас на столе.

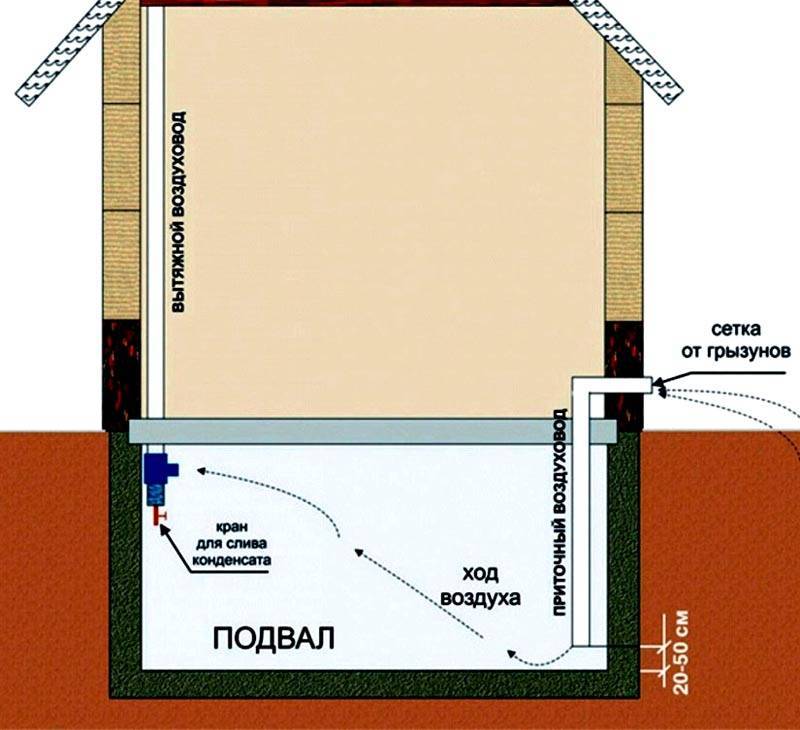

Принудительная вентиляция подвала
Устройство принудительной вентиляции
Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.
Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.
Кроме этого принудительную тягу оборудуют:
- В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
- Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.
Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.
Для ее реализации необходимо много громоздкого и дорогого оборудования:
- вентканалы;
- диффузоры;
- воздухоотводы;
- воздухозаборники;
- камеры смешивания воздушных потоков;
- нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).
Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.
Плюсы принудительной вентиляции в подвале деревянного дома:
- независимость от погодных условий;
- постоянная работа в нужном режиме.
Минусы:
- сложный монтаж;
- высокая цена.
Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.
Способ №1
Вентилятор на вытяжку
Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.
Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.
Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.
Способ №2
Вентиляционный дефлектор
Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.
Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.
Комбинированная вентиляция: пошаговая инструкция установки канального вентилятора
Чтобы система работала более эффективно, в трубу или на ее конец монтируется канальный вентилятор. Установка его несложная, проводится без проблем своими руками. Понадобится сам вентилятор, монтажные крепления, которые обычно входят в комплект, и подходящий для данного типа стены крепеж. Без прочной фиксации к стене прибор использовать не рекомендуется. При работе двигателя и движении воздуха в канале возникают вибрации, что может привести к ослаблению всех узлов системы.
Предварительно в воздуховоде нужно сделать разрыв, равный по длине габаритам вентилятора. Если установка проводится последовательно, участок трубы, примыкающий к оборудованию, закрепляется на стене не жестко, чтобы можно было проделать дальнейшие манипуляции.

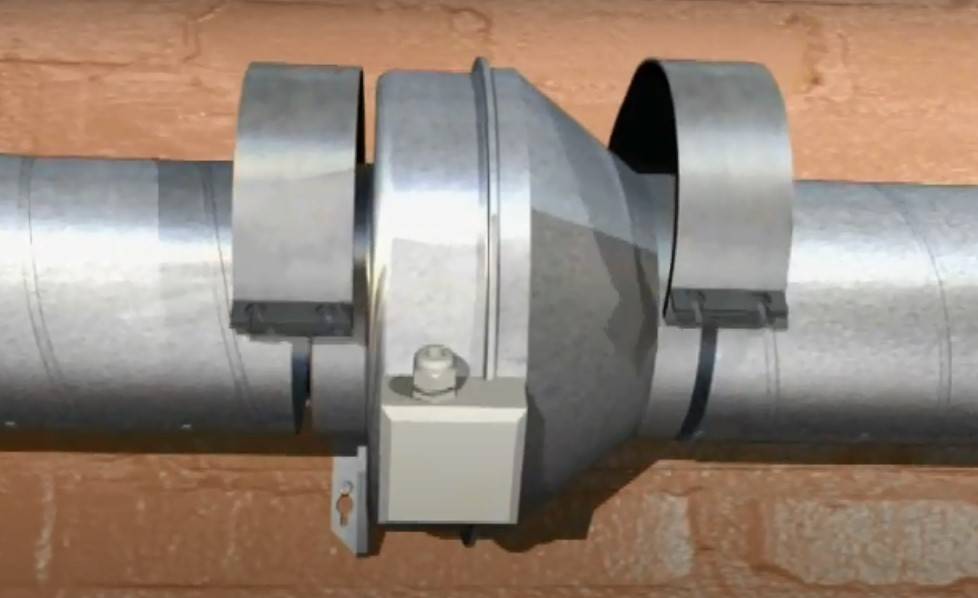

Для соединения вентилятора с воздуховодом используются муфты или хомуты. Узлы должны быть максимально герметичные, чтобы не было доступа воздуха извне, кроме канала. Тогда КПД прибора максимальное.
Нужно следить за направлением подачи воздуха. Если вентилятор установлен неправильно, вместо вытяжки последует нагнетание, то есть работать система не будет.

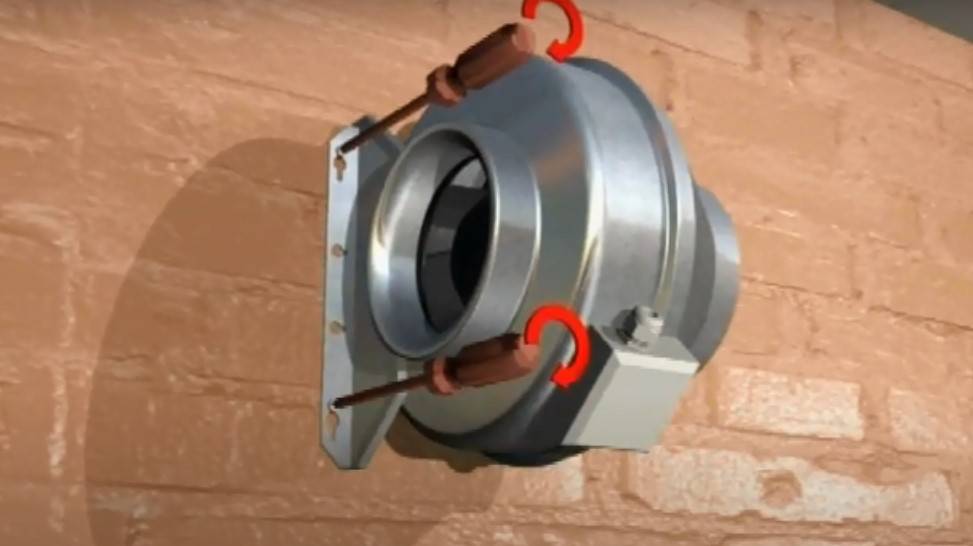

В стене просверливаются отверстия, устанавливаются анкеры. На корпусе вентилятора предусмотрена монтажная перфорация, с помощью которой прибор можно закрепить.
Трубы подводятся к подаче и отводу и соединяются с оборудованием хомутами.

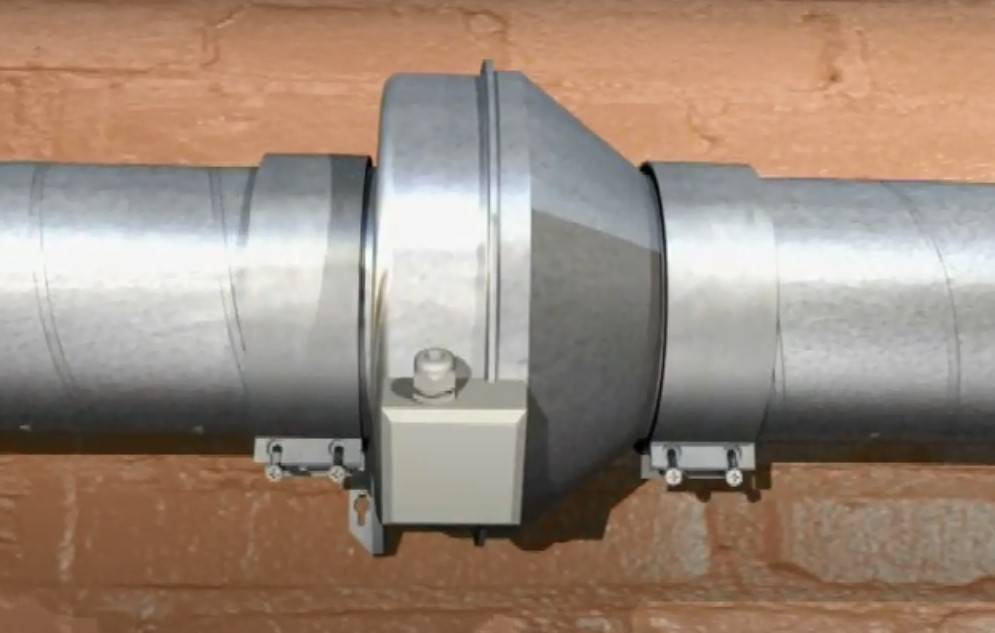

Так выглядит готовый узел в сборе
Если диаметры не совпадают, используются переходники. Подключение питания производится по инструкции к прибору. При электромонтажных работах нужно строго соблюдать технику безопасности.
Где располагаются вытяжные отдушины
Выходы в вентсистему обычно устанавливаются в тех помещениях, где воздух загрязняется по максимуму. Чтобы удалять запахи и избыточную влагу, не допускать их распространения по всем комнатам, требуется усиленный воздухообмен.
Воздуховоды имеют выходы через чердак на крышу. Над поверхностью кровли устанавливают оголовки вентиляционных труб. При размещении на крыше этих труб следует придерживаться особых правил.
Естественная вентиляция крайне надежна
Особые правила расположения приточных клапанов и вентотдушин
Первое правило. Приточный клапан (это может быть другой путь притока чистого воздуха) следует устанавливать в жилых помещениях любого типа:
- в столовой;
- в спальне;
- в гостиной;
- в детской;
- в холле.
Второе правило. Вентканалы, имеющие отдушины, должны подводиться:
- к ванной комнате;
- к домашней бане;
- к туалету;
- к совмещенному санузлу;
- к кухне (причем кроме вытяжки над плитой должна размещаться еще и вентиляционная отдушина);
- к сушилке, к кладовке, к гардеробной комнате, примыкающим к общей жилой зоне (когда же их отделили от кухни и коридора дверью, тогда следует устанавливать приточный клапан);
- к помещению, где установлена домашняя прачечная;
- к домашней мастерской, если работа связана с появлением дыма, разных паров, запахов клея, растворителей, мастики, пайки, сварки, окрашивания и пр.
Третье правило. В некоторых помещениях должны устанавливаться как вентотдушина, так и приточный клапан. Это может быть:
- участок, где установлено газовое отопительное устройство;
- одна из комнат жилой зоны, если от нее до ближайшего вентиляционного канала установлено свыше 2-х дверей;
- часть жилой территории, представленной в виде кухни-столовой, то есть объединяющей кухню с жилыми комнатами;
- участок, оборудованный под тренажерный (спортивный) зал.
Четвертое правило. Вентиляция второго этажа требует особого подхода, ведь воздух с первого этажа поступает вверх, и он не должен находить выход в помещения, расположенные выше. Предлагаются следующие варианты.
Во-первых, в случае отделения второго этажа от лестничной клетки систематически закрывающейся дверью, вытяжные отдушины и приточные клапаны устанавливаются обычным способом.
Во-вторых, второй этаж не отделяется от первого дверями. Тогда в каждом помещении должен присутствовать канал притока свежего воздуха и вентотдушина. Причем вне зависимости от предназначения этих помещений.
А еще вентотдушины и приточные окна должны присутствовать:
- в цокольных помещениях;
- в помещениях, где на первом этаже имеется пространство под деревянным полом (на лагах).
Пятое правило. Отдельно конструируется вентиляция подвальных помещений. Нужно учитывать, что воздух естественным путем может не поступать вниз. Также из-за отсутствия нормального притока он не всегда эффективно выходит из такого помещения. В результате в подвалах скапливаются пары опасных газов, отмечается высокий уровень влажности. Тогда требуется вводить искусственную вентиляцию. Цены на воздуховоды
Проверка работоспособности вентиляции
Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.
Отклонение пламени свидетельствует о нормальной тяге
Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.
Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.
Запуск и ввод в эксплуатацию
Показатель хорошо устроенной вентиляционной системы – хорошая тяга вытяжного отверстия. Достаточно зажечь спичку под вытяжкой, чтобы увидеть, как работает система: дым должен уходить в трубу.
Иногда в трубы вставляют вентиляторы для усиления воздушного потока – в этом случае самих труб понадобится меньше, но сама вентиляция станет частично принудительной. Окончательную оценку системе можно будет дать через некоторое время после ввода вентиляции в эксплуатацию. Отсутствие спёртого и затхлого воздуха, плесени, хорошее состояние продуктов, стабильная температура и влажность – показатели хорошо работающей системы вентиляции подвала частного дома.
Полезные статьи:
Строительство бетонного погреба: все этапы
Как отделать цокольный этаж
Что нужно знать о цокольном этаже в частном доме
Что нужно для постройки погреба своими руками
Как сделать подвал из бетона своими руками
Что нужно знать о цоколе из керамзитобетона
Что нужно для постройки подвала в гараже
Как сделать цоколь из ФБС
Процесс монтажа вентиляции
Деревянный дом из бруса, клееного бруса и бревна в классическом варианте возводится на ленточном бетонном фундаменте, позволяющем деревянную конструкцию здания отделить от земли.
Пространство между уровнем земли и черновым полом с балками перекрытия является подпольем. На балках перекрытия монтируется конструкция чистового пола с утеплителем. Грунт под полом создает сырость от испаряющейся влаги, которая в виде пара оседает на деревянные конструкции, создавая условия для размножения бактерий, появления плесени и грибков.

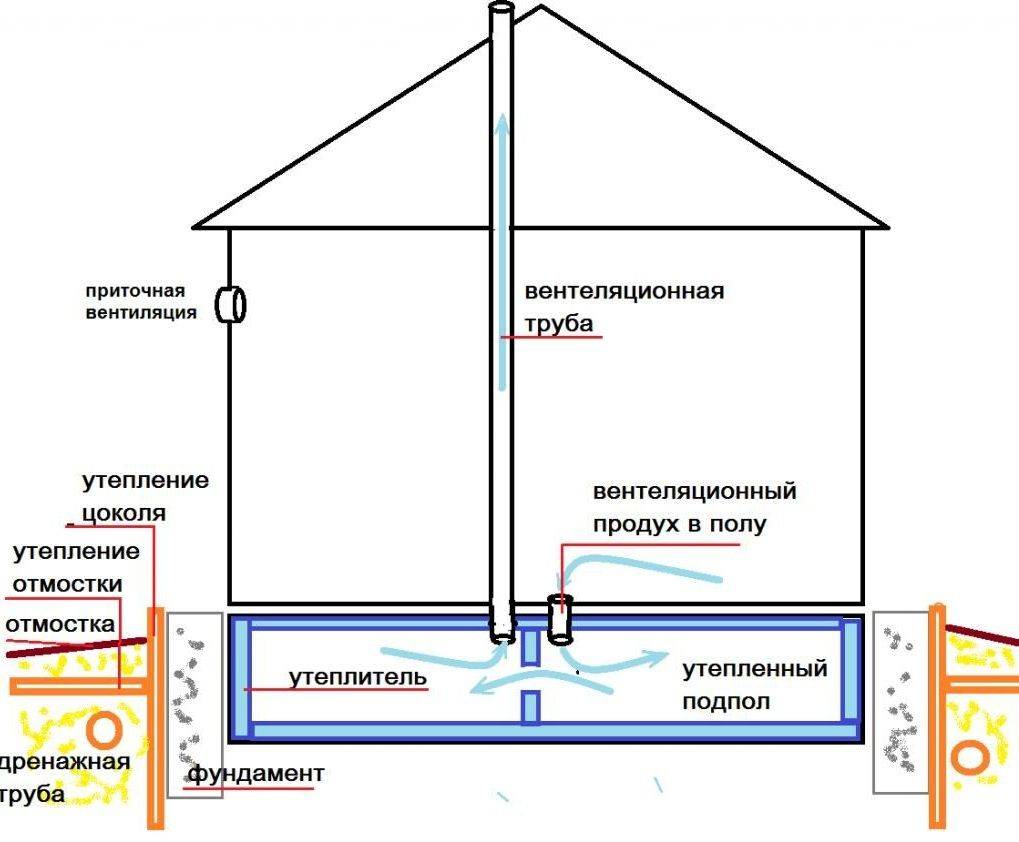

Естественная вентиляция пола – как сделать самостоятельно?
Идеально, если продухи в деревянном доме закладываются непосредственно при заливке ленточного либо столбчатого фундамента жилой постройки. Здесь все просто. Вам требуется купить в строймагазине готовые формы для продухов либо сделать их своими руками из обрезков металлических труб.
Закладка естественной вентиляции осуществляется от поверхности земли примерно на высоте 0,5 м. Если обустраивать продухи ниже, есть вероятность, что их заметет снегом либо зальет водой во время паводков. Диаметр закладываемых вентотверстий берется около 11 см. Располагают продухи через каждые 250–300 см.
Отечественные саннормы и правила требуют, чтобы общая площадь отверстий для естественной вентиляции в частном доме занимала 1/400 и более площади всего напольного основания. Не пытайтесь сэкономить время и силы, пробивая мало продухов.
Лучше сделать все правильно и наслаждаться идеальным микроклиматом в своем жилище, чем постоянно страдать от некачественно выполненной вентиляции пола. Важный момент! Самый последний продух на стене должен находиться от угла фундамента дома на расстоянии более 100 см. Если не обращать внимания на эту рекомендацию и расположить отверстие ближе, в подполье обязательно сформируются невентилируемые зоны. Продухи можно сделать и в уже эксплуатируемом доме. Задача будет трудоемкой, но совсем не сложной. Вам потребуются трубные изделия для воздуховодов, а также хомуты и дефлекторы для их фиксации.
Запаситесь и инструментом, который необходим для пробивания вентиляционных отверстий в фундаменте строения, куда вы будете устанавливать трубы. После пробивки продухов ставьте трубы и закрепляйте их
Важно! Приточная и вытяжная трубы всегда размещаются в противоположных концах подполья. Один из концов приточного рукава при этом располагают от земли на высоте 0,5 м, а второй – на 50 см от пола
Вытяжку же нужно установить так, чтобы она возвышалась над крышей дома на 0,5–0,6 м.
Принудительная
Такая система используется обычно в случаях, когда здание стоит на низменности, и естественное вентилирование дает слишком малый эффект. Также ее актуально применять, когда:
- объем подпольного пространства достаточно большой, и естественная вентиляция не справляется;
- в подполье наблюдается повышенная влажность, и/или уже была замечена плесень;
- климат отличается дождливой погодой.
Принудительная вентиляция подразумевает и приток, и вытяжку воздуха с помощью вентиляторов. Если подробнее:
- В одной из стен в подполье сверлятся отверстия, и в них вставляются вентиляторы на приток. Они будут нагнетать воздух внутрь подпола. Располагать их нужно равномерно по длине стены, чтобы не оставалось глухих участков с застаивающимся воздухом.
- В противоположной стене сверлятся отверстия, и в них вставляются вентиляторы на вытяжку. Они будут вытягивать застоявшийся воздух на улицу. Располагать их также нужно равномерно.
Как вариант, в системах принудительной вентиляции вытяжка может делаться через общедомовую шахту (если она есть). Однако такой вариант можно удобно и просто сделать только на этапе проектирования и строительства дома. Если здание уже готово, то проще всего и приток, и вытяжку делать через вентиляторы в стенах.
К плюсам такой системы можно отнести:
- независимость от погодных условий (в отличие от естественной системы);
- возможность прогонять большие объемы воздуха (актуально для больших по объему пространств);
- возможность автоматизировать процесс: вентиляторы могут включаться и менять скорость по показаниям датчиков влажности.
Из минусов:
- более высокая стоимость: придется потратиться на вентиляторы (впрочем, сумма выйдет сравнительно небольшая: 1 самый простой вентилятор может стоить несколько сотен рублей);
- постоянные расходы на электричество.
Монтаж подвальной вентиляции – практические советы
Первая рекомендация касается выбора схемы воздухообмена: по возможности старайтесь реализовать двухтрубную систему с внешней прокладкой каналов, выходящих у цоколя здания. Причины:
- Схема с одной вытяжкой несовершенна, поскольку часть подогретого влажного воздуха направляется в верхнюю зону около входной двери. Нужно делать выходные отверстия, иначе испарения станут конденсироваться на дверном полотне, стекать вниз и снова уноситься в погреб притоком.
- Вывод воздуховодов на крышу – вариант затратный и неудобный. Придется долбить перекрытия, изолировать кровельное покрытие, поднимать оголовок вытяжки над коньком. Если подвал уже построен, проще выкопать яму возле наружной стены и пробурить фундамент.
Схема с прокладкой воздуховодов через крышу летней кухни
Предлагаем несколько конкретных советов, как сделать вентиляцию с двумя трубами:
- на выходе приточного канала лучше поставить колено 90°, высота над уровнем пола – максимум 20 см;
- воздухозаборное отверстие притока защитите металлической сеткой от грызунов, сверху установите колпак;
- высота приточной трубы над землей – 1 м;
Справа на фото – выход приточного канала, слева – утепленный вытяжной воздуховод над крышей
- обязательно сделайте утепление надземного участка вытяжного канала, иначе образуется конденсат, который потечет по воздуховоду обратно в погреб;
- минимальная длина вертикального вентканала вытяжки – 2 м от заборного отверстия;
- торец вытяжной трубы закройте зонтом от осадков.
Разница высот между оголовками воздуховодов большой роли не играет. Срез приточного канала поднимается на минимальную высоту (до 1 м), труба вытяжки выводится из аэродинамической тени здания, чтобы возникала устойчивая естественная тяга. Если поднять воздуховод невозможно, поставьте вместо зонта дефлектор – усилитель тяги.
