Состав проектной документации
Основная задача проекта – это правильное, подробное и понятное описание системы вентилирования, её составных частей и узлов. Включает несколько документов:
- Основной чертеж. План системы вентиляции, вписанный в здание.
- Аксонометрическая схема вентиляции.
- Спецификация на станки и производственное оборудование.
- Дополнительные схемы гидравлических частей вентиляционного оборудования.
- Схемы узлов сложных установок.
- Локальные разрезы отдельных узлов или вентиляционных камер.

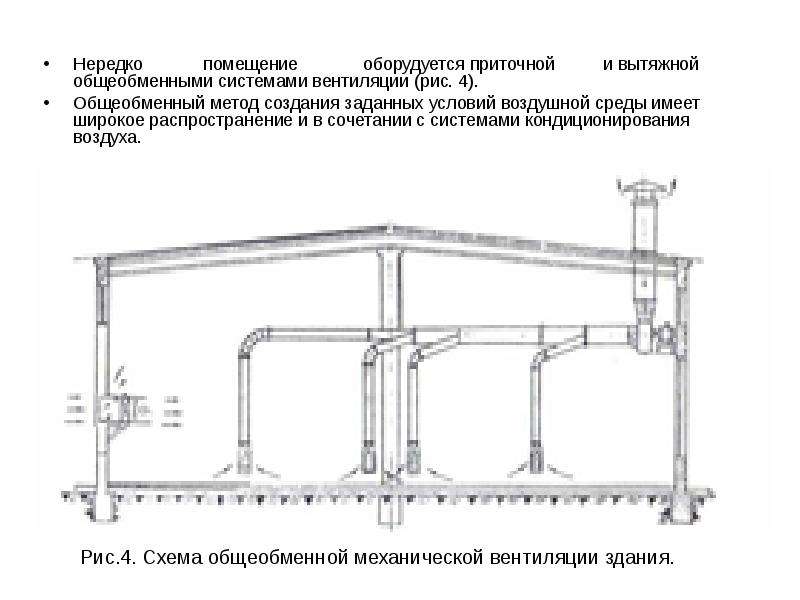

Аксонометрия вентсистемы План общеобменной вентиляции может быть в виде объемной модели. Это актуально для крупных и средних по размеру производственных объектов, где протяженность вентканалов составляет несколько километров.

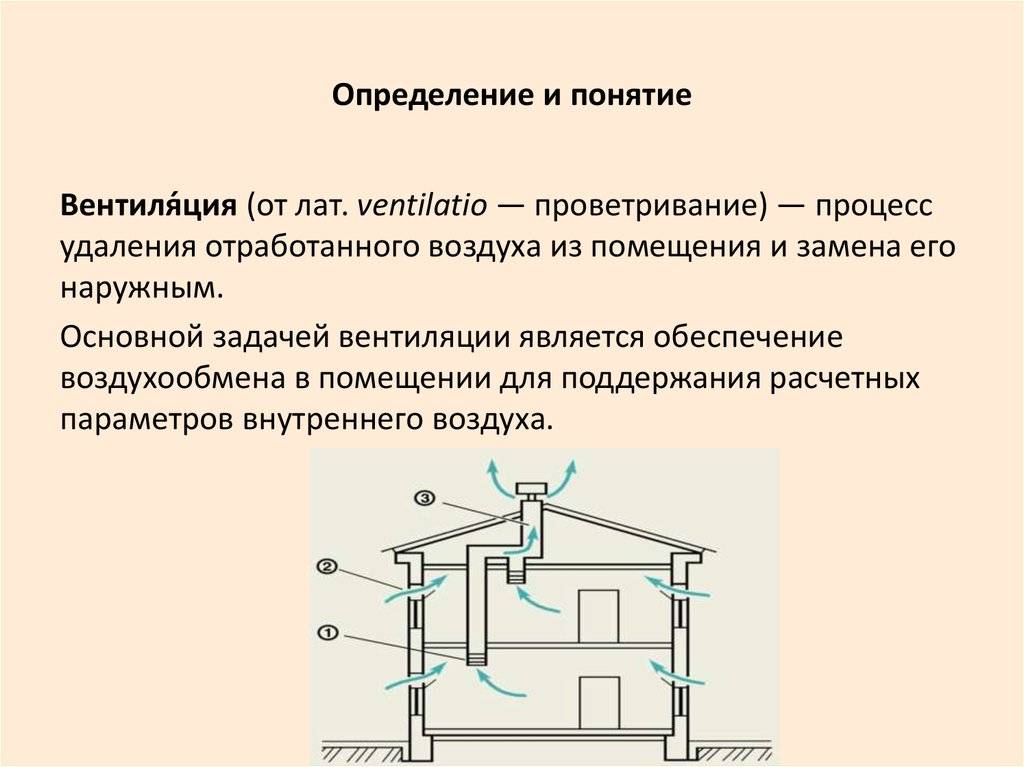

Схема действия естественного воздухообмена
Вентилирование помещений, осуществляющееся первым способом, не что иное, как простое проветривание. Происходит оно без вмешательства человека и возможно, когда ограждения недостаточно плотные, и пропускают в помещение воздух как извне, так и изнутри.
На направление оказывает влияние давление. Если его показатели имеют более высокое значение снаружи, то открывается путь для проникновения в помещение чистого воздуха с улицы. В противном случае теплый воздух из помещения находит пути выхода наружу. Зачастую эти процессы протекают параллельно.
Большой плюс естественной вентиляции заключается в том, что ее устройство не требует значительных затрат ни на оборудование, ни на подвод электропитания. Из всех существующих схем эта самая простая
Способствует этому процессу и появление отдельных участков с высокими и заниженными показателями давления со стороны корпуса, интенсивно обдуваемой ветром и с его более защищенной стороны соответственно. При таком раскладе наблюдается инфильтрация — воздух поступает в помещение с наветренной стороны, а выходит наружу с подветренной.
Коэффициент воздухообмена, характеризующий интенсивность процесса, при естественном способе вентилирования не превышает 0,5.
Комфортные условия, для находящихся в производственном помещении людей и работающего оборудования, неорганизованная вентиляция обеспечить не может. Здесь обязательно должны присутствовать специально разработанные системы.
Естественная вентиляция организованного вида реализуется путем аэрации или при помощи дефлекторов. Как подача, так и удаление воздуха из помещения происходит или через проемы в ограждающих конструкциях, или через воздухоотводы. В канальной вентиляции обязательно присутствует дефлектор.
Когда говорят о вентиляции на производстве, то имеют ввиду не только оборудование, но и его техобслуживание, и целый комплекс мероприятий, касающихся создания здорового микроклимата
Расчет вентиляции горячего цеха
Расчет производится с учетом следующих критериев:
- тип установленной техники для готовки;
- тип зонта, высота размещения над рабочей поверхностью;
- наличие-отсутствие краевых завес;
- тип пищи, которую планируется готовить;
- направление воздухопотоков внутри кухни.
Методы расчета:
Метод кратностей воздухообмена
Используется как дополнительный способ, так как показывает приблизительные результаты. Основывается на немецкой методике VDI52, согласно которой кратность воздухообмена зависит от высоты потолка. Мощность, тип тепловой техники в расчет не принимаются. При этом кратность вытяжки всегда больше кратности воздухопритока.
Для кухни высотой 3-4 м кратность притока составляет 20 в час, вытяжки – 30. При высоте потолков 4-6 м приток – 15, кратность вытяжки – 20. Высота более 6 м: приток – 10, вытяжка – 15.
Метод скорости всасывания
Принимает во внимание скорость, с которой затягивается отработанный воздух с частицами жира, гари, запахами. В расчете участвует горячий поток между верхним краем рабочей поверхности (например, плиты) и нижним краем вытяжки
Стороны примыкания к стене не учитываются.
Средняя скорость движения составляет 0,3 м/с (для мармита – 0,2 м/с, фритюрницы – 0,5 м/с). При этом вытяжной край должен выступать над свободным краем рабочей поверхности на 150-300 мм.
Данный способ применяется для стандартных вытяжек. Является проверочным методом при использовании других схем расчета. Тем не менее прост, с его помощью можно рассчитать эффективное тепло-, дымоудаление, отведение гари.
Метод мощности оборудования
Также определяется нормативами немецкого VDI 52. Расчет вентиляции в горячем цехе основывается на удельном тепловыделении техники (явном и скрытом), которое приходится на 1 кВт потребляемой мощности.
Плюсом методики является учет особенностей типа используемого оборудования. Минус – устаревшие данные о значениях явной-скрытой теплоты кухонной техники, которые необходимо дополнительно проверять.
Основываясь на методике, были составлены таблицы расхода удаляемого воздуха для типов техники, используемой при готовке пищи, а также таблицы коэффициента одновременности, учитывающего несинхронную работу тепловой техники.
Расчеты производятся согласно данным из таблиц: потребляемая мощность умножается на показатель удельной теплоты и на коэффициент одновременности. Применяется наиболее часто.
Метод типа оборудования
Расход отводимого воздуха определяется для каждого оборудования отдельно, затем показатели суммируются. Недостатком является учет лишь площади техники тепловой обработки, а мощность не учитывается.
Последние три методики позволяют вычислять расход воздуха для стандартных вытяжных зонтов. Для фильтрующих потолков показатели необходимо уменьшить на 20-25%, приточно-вытяжных зонтов – на 30-40%. Пример расчета по вентиляции любого кухонного помещения покажет, что методика кратностей более из всех приблизительна, не учитывает факторов, касающихся непосредственно техники.
Расходы воздуха по модулированному оборудованию
| № | Оборудование | Марка | кВт | Количество воздуха, м3/ч | |
|---|---|---|---|---|---|
| Вытяжного | Приточного | ||||
| 1 | Плита электрическая | ПЭ-0,17 | 4 | 250 | 200 |
| 2 | ПЭ-0,17-01 | 4 | 250 | 200 | |
| 3 | Плита электрическая | ПЭ-0,51 | 12 | 750 | 400 |
| 4 | ПЭ-0,51-01 | 12 | 750 | 400 | |
| 5 | Шкаф жарочный | ШЖЭ-0,51 | 8 | 400 | – |
| 6 | ШЖЭ-0,51-01 | 8 | 400 | – | |
| 7 | ШЖЭ-0,85 | 12 | 500 | – | |
| 8 | ШЖЭ-0,85-1 | 12 | 500 | – | |
| 9 | Устройство электрическое, варочное | УЭВ-60 | 9.45 | 650 | 400 |
| 10 | Котел передвижной | КП-60 | – | – | – |
| 11 | Фритюрница | ФЭ-20 | 7.5 | 350 | 200 |
| 12 | Котел пищеварочный вместимостью, л: | ||||
| 100 | КЭ-100 | 18.9 | 550 | 400 | |
| 160 | КЭ-160 | 24 | 650 | 400 | |
| 250 | КЭ-250 | 30 | 750 | 400 | |
| 13 | Аппарат пароварочный | АПЭ-0,23А | 7.5 | 650 | 400 |
| АПЭ-0,23А-01 | 7.5 | 650 | 400 | ||
| 14 | Сковорода электрическая | СЭ-0,22 | 5 | 450 | 400 |
| СЭ-0,22-01 | 5 | 450 | 400 | ||
| СЭ-0,45 | 11.5 | 700 | 400 | ||
| СЭ-0,45-01 | 11.5 | 700 | 400 | ||
| 15 | Мармит | МСЭ-0,84 | 2.5 | 300 | 200 |
| МСЭ-0,84-01 | 2.5 | 300 | 200 | ||
| 16 | Мармит передвижной | МП-28 | 0.63 | – | – |
Требования к системе вентиляции на производстве
Регулируются системы специальными санитарными нормами, которые раскрыты в СНиП «Вентилирование специальных и производственных зданий». Основные положения, которые следует выделить:
- Монтаж в промышленных местах должен производиться в любом производстве, невзирая на количество работников и загрязненность. Необходимо это в целях безопасности при возникновении аварии или пожара для возможности очистки требуемого места
- Сама система не должна стать причиной загрязнения. В новых технологиях это исключено. Требования применимо к более старым, требующим замены устройствам
- Шум вентиляционной установки должен соответствовать нормам и не усиливать шум от производства
- С преобладанием загрязнения воздушной среды, количество вытягиваемого воздуха должно быть больше приточного. Если место чистое, то ситуация должна быть противоположная, приток больше, а вытяжка меньше. Необходимо это для избегания попадания загрязненного воздушного потока в находящиеся рядом с этими местами. В большинстве остальных случаев необходимо соблюдать баланс притока и удаления воздушной среды
- Согласно нормам, не меньше 30 м3/ч на одного человека свежего воздуха, при увеличенных площадях производственных местах, количество чистого подаваемого воздуха следует увеличивать
- Количество входящего чистого воздуха на человека должно быть в достаточном объёме. Расчетами устанавливается скорость подачи воздушного потока и его масса. В учет берутся следующие факторы: влажность, избыточное количество тепла и загрязненность среды. В случае, если наблюдаются несколько или все вышеперечисленные факторы, то рассчитывается количество притока по превосходящей величине.
- Устройство и вид системы на каждом производстве регулируются СНиП. Можно установить любую систему, если проектирование произведено с соблюдением законов и норм
S — площадь проема установки вытяжного типа. Особенности вентиляции цехов различной направленности
Вентиляция механического цеха
Вредности: тепловые выделения от электрических двигателей, персонала, пары аэрозолей и охлаждающих жидкостей, масла, эмульсии, пыль — наждачная и механическая.
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: над шлифовальными/обдирочными станками, станками без охлаждения, баками для эмульсий, ваннами для мытья деталей.
Общеобменная: приток воздуха сверху; расчет воздуха по избыткам влаги и тепла — не менее 30 м3 на 1 чел.
Вентиляция в механическом цехе
Вентиляция деревообрабатывающего цеха
Вредности: тепло от прессов, пары растворителей, клея, отходы деревообработки — пыль, стружки, опилки
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: напольные и подпольные для отходов древесных, отсосы от станков; очищение воздуха происходит в рукавных фильтрах, циклонах
Общеобменная: рассредоточенный приток воздуха в верхнюю зону, через воздуховоды перфорированного типа (в основном)
Вентиляция деревообрабатывающего цеха
Вентиляция гальванического цеха
Вредности: испарения щелочей, кислот, электролитов, избыток тепла и влаги, пыль, водород цианистый
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: бортовые для ванн, независимые вытяжные системы над ваннами с цианистыми и кислыми растворами, взрывобезопасные вентиляторы, обязательное оснащение отсосов для ванн с кислотами различным типов резервными вентиляторами. Обязательная фильтрация вытягиваемых воздушных масс
Общеобменная: воздуховоды из антикоррозийных материалов или обязательное антикоррозийное покрытие всех воздуховодов; подача 5% от притока во все смежные помещения; 3-кратный воздухообмен в отделениях для приготовления растворов и цианистых солей. Обязательная фильтрация вытягиваемых воздушных масс.
Вентиляция гальванического цеха

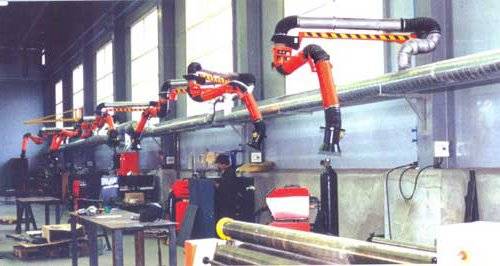

Вентиляция сварочного цеха
Вредности: фтористые соединения, окиси азота, углерода, озона
Отопление: воздушное, совмещенное с системой вентиляции
Местные отсосы: желательны (по возможности)
Общеобменная: вытяжка: 2/3 из нижней зоны, 1/3 — из верхней. Расчет воздуха на разбавление вредных выбросов от сварки до предельного допустимого уровня.
Расчет производится исходя из веса сварочных электродов, которые расходуются за 1 час: для ручной сварки — 1500-4500 м3*ч на 1 кг. электродов, 1700-2000 м3*ч для полуавтоматической на углекислом газу, 2500-5400 м3*ч — для сварки с использованием порошковой проволоки.
Вентиляция сварочного цеха
Вентиляция цеха покраски
Вредности: испарения растворителей/разбавителей, частицы краски
Отопление: центральное, либо воздушное, которое совмещено с вентиляцией
Местные отсосы: у агрегатов обезжиривания, окрасочных камер, установок струйного облива, камер сушки, столов, стендов, ванн окунания.
Общеобменная: приток для компенсации местной вытяжки + 1 крат, общеобменная вытяжная вентиляция не меньше 1 крат из верхней зоны.
Вентиляция покрасочного цеха
Более подробно в статье «Вентиляция окрасочного цеха»
Расчетный воздухообмен
За расчетное значение воздухообмена принимают максимальное значение из расчетов по теплопоступлениям, влагопоступлениям, поступлением вредных паров и газов, по санитарным нормам, компенсации местных вытяжек и нормативной кратности воздухообмена.
Воздухообмен жилых и общественных помещений обычно рассчитывают по кратности воздухообмена или по санитарным нормам.
После расчета требуемого воздухообмена составляется воздушный баланс помещений, подбирается количество воздухораспределителей и делается аэродинамический расчет системы. Поэтому советуем вам не пренебрегать расчетом воздухообмена, если хотите создать комфортные условия вашего пребывания в помещении.
Проектирование и монтаж
Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.
Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.
Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.
На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.
Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.
1 Общие сведения
Воздухообмен — это один из количественных параметров, характеризующих работу системы вентиляции в закрытых помещениях. Кроме этого, им считают процесс замещения воздуха во внутренних пространствах здания. Этот показатель считается одним из наиболее важных при проектировании и создании вентиляционных систем.
Воздухообмен бывает двух видов:
- 1. Естественный. Он происходит из-за разницы давления воздуха внутри помещения и за его пределами.
- 2. Искусственный. Осуществляется при помощи проветривания (открывания окон, фрамуг, форточек). Кроме этого, к нему относят попадания воздушных масс с улицы через щели в стенах и дверях, а также путём применения разнообразных систем кондиционирования и вентиляции.
Его величина определяется не только по СНиП, но и по ГОСТ (государственный стандарт). От этого показателя зависит комплекс мер, которые нужно принимать для поддержания оптимальных условий в жилых квартирах и офисных помещениях.
Расчет местной вытяжки
Вытяжная вентиляция
Если на производстве происходят выбросы вредных веществ, то их необходимо улавливать непосредственно на максимально близком расстоянии от источника загрязнения. Это сделает их удаление более результативным. Как правило, источниками выброса становятся различные технологические емкости, также загрязнять атмосферу может работающее оборудование. Чтобы улавливать выделяемые вредные вещества используют локальные вытяжные устройства – отсосы. Обычно они имеют вид зонта и устанавливаются над источником паров или газов. В некоторых случаях такие установки идут в комплекте с оборудованием, в других – мощности и размеры рассчитывают. Выполнить их несложно, если знать правильную формулу расчета и иметь некоторые исходные данные.
Чтобы сделать расчет необходимо провести некоторые замеры и выяснить следующие параметры:
- размер источника выброса, длину сторон, сечение, если он имеет прямоугольную или квадратную форму (параметры a x b) ;
- если источник загрязнения имеет круглую форму, необходимо знать его диаметр (параметр d);
- скорость движения воздуха в зоне, где происходит выброс (параметр vв);
- скорость всасывания в районе системы вытяжки (зонта) (параметр vз);
- планируемая или имеющаяся высота установки вытяжки над источником загрязнения (параметр z). При этом нужно помнить, что чем ближе расположена вытяжка к источнику выброса, тем эффективнее улавливаются загрязняющие вещества. Поэтому зонт нужно располагать максимально низко над емкостью или оборудованием.
Формулы расчета для прямоугольных вытяжек выглядят следующим образом:
A = a + 0.8z, где A – это сторона вентиляционного устройства, a – сторона источника загрязнения, z – расстояние от источника выброса до вытяжки.
B = b + 0.8z, где B – это сторона вентиляционного устройства, b – сторона источника загрязнения, z – расстояние от источника выброса до вытяжки.
Если вытяжная установка будет иметь круглую форму, то рассчитывается ее диаметр. Тогда формула будет выглядеть следующим образом:
D = d + 0.8z, где D – диаметр вытяжки, d– диаметр источника загрязнения, z– расстояние от источника выброса до вытяжки.
Вытяжное устройство делается в форме конуса, причем угол должен быть не больше 60 градусов. В противном случае эффективность вентиляционной системы снизится, так как по краям образуются зоны, где застаивается и воздух. Если в помещении показатели скорости воздуха более 0,4 м/с, то конус необходимо оборудовать специальными откидными фартуками, чтобы предотвратить рассеивание выделяемых веществ и защитить их от внешнего воздействия.
Знать габаритные размеры вытяжки необходимо, так как от этих параметров будет зависеть качество воздухообмена. Определить количество вытяжного воздуха можно по следующей формуле: L = 3600vз х Sз, где под L понимается расход воздуха (м3/ч), vз – скорость воздуха в вытяжном устройстве (для определения данного параметра используется специальная таблица), Sз – площадь проема вентиляционной установки.
Если зонт имеет прямоугольную или квадратную форму, то его площадь вычисляется по формуле S =A*B, где A и B – стороны фигуры. Если вытяжное устройство имеет форму круга, то его размер вычисляется по формуле S=0,785D, где D – диаметр зонта.
Нормативные документы и расчет воздухооборота
Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.
Методические указания для расчета воздухооборота.
Обмен воздушными массами рассчитывается следующим образом:
где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.
Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.
Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:
А=а+0,8z, B=b+0,8z
В случае наличия круглых откосов D=d+0,8z
где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.
Цеха производства
Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.
Расчетные значения цеховой вентиляции вычисляются следующим образом:
где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².
Значения воздухооборота в помещениях производства зависят от:
- площади и формы цеха;
- количества персонала;
- интенсивности физической нагрузки людей;
- технологии производства;
- тепловых потерь оборудования;
- повышенной влажности в цеху.
Выбросы пыли и вредных веществ
В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.
Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.
Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.
Вентиляция складских комплексов
Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.
Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».
Вытяжные конструкции монтируются в самых грязных местах складских зданий.
Показатель кратности воздухообмена определяется следующим образом:
где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения
Считаем расход по выделениям тепла
Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:
где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.
При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:
где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.
При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.
Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:
Избытки водяных паров
Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.
Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.
Механический воздухообмен
Также воздух в таких системах можно подогревать, охлаждать и очищать. Совмещение механической и естественной систем привело к созданию смешанной вентиляции. Поэтому расчет вентиляции производственных помещений в таком случае необходим для создания эффективной и рабочей очистки воздуха.
Нагнетание воздушных потоков и вытяжка на местах
Приток свежей струи обеспечивается приточной вентиляцией. Если нужно, струя приточного воздуха может предварительно очищаться. Обратная вытяжная вентиляция производственных помещений предназначена для удаления отработанного воздуха. В комплекте вытяжки есть вытяжные вентиляторы и вентиляционные решетки, а также воздуховоды для обустройства вентиляционных каналов.
Вытяжная и приточная системы вентиляции всегда должны работать только вместе, но бывают случаи, когда рекомендовано применение только какой-то одной системы. Производственная приточно вытяжная вентиляция производственных помещений может быть местной или общеобменной. Точный расход воздуха рассчитывается по формуле Lотс = 3600Fwо, где:
- F − общая площадь проемов, м2.
- wо − средняя скорость втягивания воздуха, м/с. Скорость wо зависит от токсичности вредных выделений, типа производственной операции, а более точный расчет вытяжной вентиляции производственных помещений проводится путем экспериментов.
Что такое воздушный душ
Местная система приточной вентиляции – это воздушный оазис и воздушный душ. Система воздушного душа нагнетает чистый воздух к рабочему месту и понижает температуру в приточной зоне. Воздушный оазис – зона для подачи холодного воздуха, отчужденная перегородками. К системам местной приточной вентиляции относится воздушная завеса, образующая воздушный заслон или изменяющая направление движения воздуха. В производстве выделение вредных примесей нейтрализуется применением смешанной системы вентиляции.
Местная вытяжная вентиляция устанавливается для предотвращения распространения вредных выделений по производственным помещениям. Но она не решает все проблемы – очистить помещение от вредных примесей на большой площади местная вентиляция не сможет. Для этого есть общеобменные системы вентиляции.
Варианты обмена воздушных потоков
Действующие нормы вентиляции производственных помещений отражены в СНиП 41-01-2003 от 26.06.2003 года. Согласно этим предписаниям общеобменная вентиляция должна обеспечивать обмен воздуха во всем помещении. Правильно установленная общеобменная вентиляция производственных помещений удаляет отработанные массы по всему объему помещения, а приточное оборудование подает чистый воздух обратно.
Приточный обмен воздушных масс
Ассимиляция лишней влаги, тепла и разбавление вредных выделений и примесей – задачи приточной общеобменной вентиляции. Все это позволяет соблюдать санитарно-гигиенические нормативы и стандарты для комфортного нахождения на рабочем участке.
Если в помещении холодно, то приточная общеобменная вентиляция решает и проблемы механического побуждения, очищения и подогрева приточных воздушных масс.
Вытяжка общеобменного типа
Простейший прибор для организации общеобменной вытяжной системы вентиляции – вентилятор с воздухоотводом в окна или в вытяжной канал. При длине воздуховода больше 30-40 м и снижении давления больше 30-40 кг/м2 осевой вентилятор следует заменить на центральный. Общеобменные системы вентиляции производственных помещений часто работают в паре с другими вентиляционными системами (чаще это естественная или механическая вентиляция), так как из-за разнородности вредных примесей и разных условий их образования применение какой-то одной системы малоэффективно.
Воздуховоды при вентилировании помещений
Использование вентиляционных систем предполагает в некоторых случаях для эффективного перемещения воздуха наличие сети воздуховодов, то есть канальные системы. При отсутствии вентиляционных каналов такая система называется бесканальной. Например, вентилятор устанавливается в перекрытии или в стене, при наличии системы естественной вентиляции и т.д. Любая вентиляционная система обладает 4 главными свойствами: функциональность, объем обслуживаемых площадей, способ перемещения воздушных масс и конструктивное исполнение.
Вентилирование ремонтного цеха
Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.
Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.
Нормы вентиляции для жилых помещений
Для того, чтобы в жилом доме воздух был высокого качества и в достаточном объеме, нужно руководствоваться нормами, установленными законом. Ведь от качества воздуха напрямую зависит здоровье человека. Для каждого конкретного жилого сооружения устанавливается конкретная величина.
При расчете воздухообмена в жилых строениях применяется метод удельных норм циркуляции воздушных масс. Он заключается в учете санитарной и человеческой нагрузок
Также берется во внимание наличие равновесия приточных воздушных масс с выводимыми. Воздушные потоки должны перемещаться из помещения с наилучшим воздухооборотом в постройки, где качество воздуха более низкое
Для того, чтобы верно произвести необходимые расчеты нужно учесть две величины – общую площадь жилого сооружения и нормы воздухообмена на каждого человека, который в этом строении находится. Для начала устанавливается первая величина. Для этого кратность воздухооборота в час умножают на общий объем помещения.
Первая величина фиксированная и равна 0.35. Затем производится расчет вентиляционной нормы жильцов. При произведении вычислений для помещений общей площадью менее 20 кв.м. на человека необходимо жилую площадь умножить на коэффициент равный 3.
А для жилых зданий, у которых общая площадь составляет более 20 кв.м. на человека нужно умножить количество жильцов на нормативную величину воздухообмена на одного человека, которая равна 60. После проведенных вычислений нужно произвести вытяжного воздуха в дополнительных помещениях, с учетом их типа (кухня, ванная, туалет, гардеробная). Для каждого типа установлена своя норма. После этого в расчет берут максимальный результат.
Вентиляционная система обязана обеспечивать качественную воздушную среду. В жилых постройках недопустима циркуляция воздуха между квартирами, между кухней или туалетом и жилыми комнатами. Обязательно наличие автономной вентиляции. Шахты вытяжной вентиляции должны выступать над коньком крыши или плоской кровли на высоту не менее 1 м. концентрация вредных веществ в воздухе не должна превышать норму.
Кондиционирование производственных помещений
В этом случае на производстве устанавливаются мощные системы, которые настраиваются специально для созданий благоприятного микроклимата. В настройках устанавливаются соответствующие параметры температуры воздуха, влажности и циркуляции внутри помещения. В трудных условиях труда с материалами повышенной загрязненности или опасности к установкам выдвигаются дополнительные требования, поскольку они должны обеспечить дополнительную ионизацию воздуха и очистку от бактерий.
На производстве кондиционирование используют в основном либо для поддержания необходимой влажности (когда например, работы осуществляются на прецизионном оборудовании), либо для обеспечения определенных санитарных условий. Как правило, такие возможности доступны только системам кондиционирования.
Системы вентиляции производственных помещений, основанные на кондиционировании воздуха, подразделяются на общие и местные. В системах общего типа установка устанавливается в специально выделенном для нее помещении, а приток и отток воздушных потоков осуществляется через воздуховодные каналы. При местном типе, установка для кондиционирования устанавливается непосредственно в цехе, и вентиляция осуществляется без воздуховодов.
Этот способ сегодня является наиболее дорогостоящим, как в установке, так и в обслуживании. Но этот самый оптимальный вариант при создании в производственных помещениях климата, требуемого нормами в гигиеническом отношении.
Стоит отметить, что практика показала: данные установки вполне окупаются со временем, поскольку на производстве создается именно тот микроклимат, способствующий повышению работоспособности персонала. Улучшение условий труда сказывается не только на самочувствии, но и на производительности, которая вполне естественно становится выше.
Как показывает статистика сегодня, на производствах, где помещения имеют высокий уровень теплогазовыделений, все больше предприятий стали устанавливать именно данные установки. Только мощное оборудование способно обеспечить те условия комфортной работы в сложной рабочей обстановке.
В настоящее время к вентиляции производственных помещений предъявляются особые требования: это и оборудование для вентиляции, вентиляционные каналы и шахты и эффективность работы систем.
