Водосток из канализационных труб

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

• Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
• Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

• длину периметра крыши;
• высоту дома;
• количество вертикальных стояков;
• количество соединений желобов;
• количество заглушек, уголков и тройников;
• количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Технология изготовления и монтажа своими руками

Наиболее легкий и простой способ обустройства водосточной системы – установить ее своими руками на лобовую доску. Такая доска предварительно закрепляется на фасаде дома под свесом кровли. После того, как установка лобовой доски своими руками завершена, можно приступать к изготовлению и монтажу ливневки из канализационных труб.

Изготовление желобов

Одним из основных моментов монтажа водосточной системы является изготовление желобов из канализационных труб. Для этого необходимо придерживаться такой инструкции

• Нужно разрезать пластиковую заготовку пополам.
• Это можно сделать дисковой пилой или ручной ножовкой по металлу.
• Таким образом, с одной трубы получаются два желоба.
• Срез необходимо аккуратно обработать наждачной бумагой или напильником для того, чтобы убрать заусенцы.
• Чтобы шов получался максимально ровным, предварительно нужно сделать разметку – маркером прочертить линию реза.

Монтаж кронштейнов

Чтобы установить желоба, необходимы крепежные кронштейны. Здесь доступны два варианта:

1. Приобрести готовые пластиковые кронштейны подходящего размера.
2. Сделать кронштейны своими руками из листового металла. Отлично подходит оцинковка или нержавеющая сталь, а также толстый алюминий.

Монтаж кронштейнов лучше всего производить на лобовую доску, установка которой на фасад дома должна быть произведена заранее. Крепление кронштейнов производится обычными саморезами

Важно выдерживать небольшой уклон к углам дома, где будут располагаться воронки

Монтаж системы водостока

После того как все подготовительные работы выполнены, можно начинать установку водосточной системы. Это нужно выполнять в такой последовательности:

• Желоба между собой соединяются при помощи герметика для обеспечения водонепроницаемого шва. Резинки, входящие в комплект канализационных систем, можно не использовать.
• Для обеспечения механической прочности соединения рекомендуется использовать алюминиевые клипсы.
• Не распиленные края желобов в тройник, выполняющий функцию воронки, вставляются обычным способом: с использованием уплотнительной резинки и герметика.
• Торцы крайних желобов обязательно нужно закрыть заглушкой.
• Вертикальные стояки водосточной системы крепятся при помощи специальных хомутов к фасаду дома.
• Стыковка желобов и стояков производиться через колена с подходящим углом изгиба.

Как видим, собрать своими руками водосточную систему из канализационных труб довольно просто. Для этого понадобится минимум знаний и инструмента, которые есть у любого хозяина, предпочитающего все работы выполнять самостоятельно.

Элементы отвода воды

Перед монтажом водостока требуется изучить все составляющие элементы, которые потребуются в работе, а именно:

• желоб, основная составляющая водоотвода. Можно купить готовый, либо получить перепиливанием трубы пополам;
• кронштейн, специальное крепление для водоотвода;
• отвод. Вертикально установленная труба для отвода дождевой воды из системы водостока;
• воронка. Своеобразный переходник верхней части водостока в отвод;
• заглушка. Применяется для тупиковых элементов водоотвода;
• углы. Угловой переходник. Приобретается по количеству углов на вашей крыше;
• муфта. Соединительная часть желоба, которая используется для стыкования;
• крепеж. Стандартно используется саморез самозажимной, либо саморез с гайкой. Наличие резиновой прокладки в крепеже обязательно.

Мы рассмотрели основные элементы использующиеся при отводе воды. В зависимости от конструкции и используемого материала, их количество может добавляться или уменьшаться.

Монтаж водосточных желобов и труб из ПВХ

Чтобы водосточная система могла качественно выполнять свои функции, ее необходимо грамотно смонтировать. Естественно, перед этим здание должно иметь стропильный каркас и обрешетку, защищенные гидроизоляционным материалом.

Монтаж пластиковой водосточной системы выглядит следующим образом:

• Сначала на лобовой доске нужно разметить точки крепления водосточного желоба так, чтобы уклон составлял от 3 до 5 градусов на один метр водостока (для соблюдения уклона стоит воспользоваться шнурком);
• Далее крепятся кронштейны, причем их нужно устанавливать так, чтобы свес ската находился ровно посредине желоба – такое размещение позволит защитить водосточную систему от снега;
• Процесс монтажа нужно начитать от точки, где будет находиться воронка, отмерив по 15 см в каждую сторону и установив в полученных точках кронштейны;
• Все кронштейны, кроме первых, устанавливаются с шагом около 50 см, причем монтаж выполняется по направлению к воронке;
• На кронштейны устанавливается воронка, после чего можно приступать к монтажу желоба, предварительно подогнав его под необходимые размеры;
• При монтаже желоба необходимо использовать герметик или резиновые соединительные элементы;
• К стене вертикально с шагом в один метр крепятся кронштейны, необходимые для фиксации сливной трубы;
• Далее монтируется сливная труба, которую сначала нужно прикрепить к воронке, добавляя необходимую часть отдельными частями труб, скрепленными при помощи муфт;
• Нижняя часть слива оборудуется изогнутым наконечником, край которого должен располагаться на расстоянии не более 30 см от земли.

Устройство и комплектация

Для производства пластиковых водостоков используется поливинилхлорид – полимерный материал, полученный методом термопластической обработки. Из этого материала создаются все комплектующие водосточных систем.

Установка пластиковых водостоков выполняется с использованием следующих элементов:

1. Водосточные желоба. Данные элементы необходимы для приема и передачи воды, стекающей со скатов крыши, до водоприемной воронки. Пластиковые желоба отличаются от изделий из металла большим разнообразием размеров, что позволяет подобрать оптимальный вариант для конкретной ситуации.
2. Муфта желоба. Муфта позволяет соединять отдельные части желоба. Этот элемент отличается небольшими размерами, а для его установки требуется силиконовый герметик или резиновая прокладка.
3. Угол. Углы позволяют направлять водосточный пластиковый желоб в нужную сторону. В строительстве чаще всего используются детали с прямым углом изгиба, но при необходимости создания другого угла на рынке можно найти и нестандартный вариант.
4. Кронштейны. Эти элементы представляют собой крепления, служащие опорой для желоба. Сами держатели крепятся к доскам обрешетки.
5. Заглушки. Данные детали водосточной системы позволяют перекрыть воде доступ к сливу через край желоба, находящийся с другой стороны от воронки.
6. Водоприемная воронка. Это обязательный элемент любой водосточной системы, который собирает воду из желоба и передает в сливную трубу. Визуально такая деталь представляет собой небольшой желоб, переходящий в воронку.
7. Сливная труба. Данная труба устанавливается вертикально и обеспечивает передачу собранной воронкой жидкости в ливневую канализацию.
8. Наконечник сливной трубы. Этот элемент водосточной системы необходимо для того, чтобы стекающая вода замедлялась при стекании. Наконечник имеет изогнутую форму, за счет которой и гасится скорость движения жидкости.
9. Кронштейны для сливной трубы. Кронштейны крепятся к стене здания с определенным шагом, после чего в их внешние кольца вставляется труба.

При выборе элементов пластикового водостока нужно помнить о том, что строгих нормативов касательно размеров деталей не существует. Чтобы водосточные пластиковые трубы были совместимы, стоит приобретать полный комплект у одного производителя.

Какой цвет труб выбрать

Водосточные системы бывают двух типов: внутренние — для плоских крыш и наружные — для покатых. Соответственно этому используются трубы для внутреннего водостока или для наружного. Канализационные трубы выпускаются производителями в различных цветах. Делается это для того, чтобы покупателям было легче среди них ориентироваться. Так, канализационные трубы бывают серыми, белыми и коричневыми.

Серые трубы

Являются наиболее востребованными и распространенными. Производители рекомендуют использовать их для организации внутренних коммуникаций. Состав материала, используемого для изготовления этих труб, рассчитан на эксплуатацию в плюсовых условиях, поэтому такие трубы выдерживают высокие температуры, однако очень чувствительны к отрицательным. Кроме того, эти трубы менее адаптированы к физическим нагрузкам.

Использование серых труб при организации водостока возможно в регионах с мягким климатом, которым не свойственны суровые зимы. Такие трубы боятся механических нагрузок, поэтому желоба из них следует регулярно очищать от накопившегося снега.

Белые трубы

Как и серые, эти трубы предназначены для монтажа канализационных систем внутри дома. Их отличительной особенностью является то, что они способны выдерживать очень высокие температурные нагрузки, а также отлично поглощают звук стекающей воды. В остальном такие трубы ничем не отличаются от серых.

Водосток из пластиковых труб белого цвета будет долго служить в регионах с мягкими зимами, однако к высоким отрицательным нагрузкам, а также резким температурным перепадам такие трубы не готовы.

Рыжие трубы

Эти трубы предназначены для монтажа наружных канализационных систем. Их принципиальное отличие от серых и белых труб — в более толстой стенке. Материал, из которого производятся эти трубы, устойчив к отрицательным температурам и высокому давлению, однако чувствителен к высоким значениям температуры.

Водосточные системы из рыжих труб идеальны для регионов с суровыми зимами с резкими перепадами температур. Способы выдерживать высокие нагрузки в виде снега и льда. На юге же делать из них отводы для воды не рекомендуется, так как нахождение под палящим солнцем может сделать их хрупкими.

Пошаговая инструкция

Монтаж водостоков состоит из двух важных этапов:

• установки желобов;
• укрепления вертикальных стояков (в среднем монтируется один стояк на каждые 5 метров желобов).

Перед покупкой строительных материалов необходимо набросать схематический план всей системы, учитывая технические требования:

• расстояние между стояками;
• количество тройников (оно напрямую зависит от количества стояков);
• количество хомутов и кронштейнов.

Сборка желобов осуществляется в таком порядке:

• Распиливаются трубы диаметром в 11 сантиметров. Для работы используется ножовочное полотно, электрический лобзик или болгарка. На трубу крепится с помощью скотча длинная линейка, служащая направляющей!
• Чтобы обеспечить максимальную прочность конструкции, необходимо оставить не распиленными участки перед стояками. Это примерно 15-20 сантиметров в обе стороны от стояка.
• С помощью шурупов и отвёртки укрепляются кронштейны. Это делается тремя способами – на лобовую доску, обрешётку крыши или стропила.
• Закрепление на обрешётке можно выполнить только во время строительства крыши. Остальные два варианта позволяют произвести установку без демонтажа кровли в любой удобный для хозяев момент. Рекомендуется использовать промышленные кронштейны, уже готовые к сборке. Для экономии средств также можно использовать самодельные элементы из листового металла (жести).
• Точки расположения кронштейнов определяются с помощью строительного шнура – система должна иметь небольшой уклон в сторону слива (около 1 см на каждый погонный метр).
• Желоба склеиваются между собой либо используются готовые алюминиевые клипсы. Все стыки смазываются герметиком!
• С помощью переходных патрубков желоба выводятся в тройники.
• В верхней точке жёлоба устанавливается заглушка.

Если требуется монтаж стоков, проводятся дополнительные работы:

• Трубы крепятся к стене снизу вверх. В качестве креплений применяются хомуты. Рекомендуемое расстояние от стены – 10 сантиметров.
• Верхняя часть трубы подключается к тройнику. Герметичность стыков обеспечивается с помощью универсального герметика.
• Нижняя часть стоков выводится в ливневую канализацию, либо монтируется специальное колено для отвода влаги в специальную ёмкость для сбора воды.

На завершающем этапе необходимо защитить водоотвод от попадания крупного мусора. Для этого пластиковая сетка разрезается на куски, из которых сворачиваются рулоны. Крупноячеистая сетка фиксируется пластиковыми хомутами и укладывается в желоба – рулоны успешно заменяют промышленный фильтр.

Покупаем материалы для водостока

Итак, первое, что необходимо сделать, это закупить необходимое количество пластиковых труб, а также доборных для водосточной системы элементов, а это фитинги, хомуты, кронштейны и так далее. Хотя, если разговор идет о том, как сделать водосток своими руками, то постараемся ничего, кроме труб и фитингов, не покупать, а сделать все из подручных материалов.

Нужно сделать приблизительный расчет количества труб. Они будут использованы для изготовления желобов, устанавливаемых под карнизом дома, и собственно труб для стояков водостока. Что касается желобов, то их количество определяется длиною карнизов. А так как каждая пластиковая труба будет разрезаться на две части (разрез будет сделан вдоль), то количество труб для желобов уменьшается вдвое. Конечно, придется учитывать не саму длину труб, а отрезка без раструбов.

Значит, необходимо замерить длину карнизов, разделить этот показатель на два, получается общая длина желобов. Эту величину надо теперь разделить на длину одной трубы, которая имеет максимальный размер 6 м.

Что касается труб водосточных стояков, то резать их не надо, они устанавливаются друг в друга по раструбной системе соединения, где используется резиновый манжет (уплотнитель). Их количество будет зависеть от двух показателей:

• высота стен дома;
• количество стояков водостока.

Высоту придется замерить рулеткой от поверхности грунта до карниза. Необходимо от этого значения вычесть 25 см – это стандартное рекомендованное расстояние от слива до земли. Теперь полученный результат умножается на количество стояков. Как определить, сколько стояков должно быть в водосточной системе дома. Здесь учитывается в первую очередь площадь скатов кровельной системы. Чем больше площадь, тем больше воды будет поступать в водосток. И этот объем надо будет разрядить количеством стояков. Минимальное расстояние между ними – 5 м. Но если дом небольшой, то установка производится по углам здания. К примеру, если это дом с двускатной крышей, то четыре стояка будет достаточно.

Теперь что касается диаметра труб из пластика. Есть определенная зависимость между диаметром и площадью скатов. Посмотрите на таблицу.

Площадь ската крыши, м²	Диаметр труб, мм
До 50	100
50-100	150
Свыше 100	200

Как показывает практика, оптимальное решение выбора – это вторая позиция. Не ошибетесь.

Итак, количество пластиковых труб для водостока определено, подобраны их размеры, можно проводить закуп. Но перед этим определимся с количеством фитингов. Что касается колен (отводов), то многое будет зависеть от того, как расположен свес кровли, есть ли после него декоративные элементы. Поэтому отводов на этом участке будет или два, или четыре. Добавим сюда сливные отводы, лучше использовать с углом 45°, их называют еще полуотводы. Не забывает о коленах в лотковой системе, их обычно устанавливают по углам здания, если оно имеет многоскатную кровлю, к примеру, вальмовую.

В качестве воронок можно в этой водосточной конструкции использовать расширительные элементы, которые входят в категорию фитингов. Их обычно называют переходниками, но лучше приобрести готовые воронки для водостоков. Стоят они копейки, так что можно на них разориться. Их количество равно количеству трубных вертикальных стояков.

Как сделать своими руками крепежные изделия

Теперь переходим к крепежной части водосточной системы дома. Их две разновидности:

• кронштейны для желобов;
• и кронштейны для труб стояков водостока.

Первые можно сделать из металлической полосы толщиною 2-3 мм и шириною 20-30 мм или из проволоки диаметром 4-5 мм. Просто необходимо согнуть металлический профиль под необходимый размер и форму. Приблизительно вот такие, как показаны на рисунке ниже. Хвостовик кронштейна может загибаться или быть таким, как показано на фото, все это будет зависеть от того, как он будет крепиться к несущему элементу кровли.

Что касается кронштейнов с хомутом для труб стояка, то сделать его своими руками сложнее, поэтому совет:

Совет! Купите хомуты в строительном магазине, они стоят дешевле воронок. К тому же можно выбрать их по цвету, чтобы он совпадал с цветом труб.

Это интересно: Как сделать ящик для инструментов своими руками (видео)

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

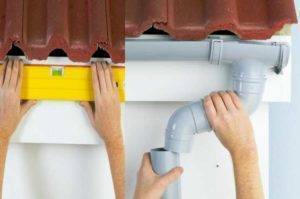

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Некоторые тонкости и нюансы, о которых важно знать

При установке самодельной водосточной системы из канализационных труб учитывайте, что все изделия из ПВХ изменяют свои физические параметры при температурных перепадах

Поэтому очень важно, чтобы желоба могли свободно перемещаться в кронштейнах. А для этого постарайтесь, чтобы от стыка желобов до кронштейна оставалось не менее 9 сантиметров

Также и концы желобов должны быть плотно состыкованы.

Чтобы ваши водосточные трубы, сделанные так заботливо своими руками, не загрязнялись и не забивались листвой, установите сверху обычную пластиковую сетку. Воду она пропускать будет, а листья и ветки – нет:

Обладатель готовой промышленной водосточной системы обычно не задумывается об этом, полагая, что производители всегда все учитывается сами. Но когда вы делаете что-то своими руками, всегда это сделать хочется качественно, и вот о таких деталях уже не забудешь.

Почему и получается на практике, что нередко самодельные водосточные системы оказываются и прочнее, и долговечнее. Причем, отдельные умельцы еще и умудряются креативить, например, заводить при помощи водостока воду в свой гараж – ловите отличную идею:

Если вы живете в регионе со снежными зимами, установить дополнительно в желоба греющий кабель. Не переживайте о материале канализационных труб: они как раз рассчитаны на температуру выше среднего, поэтому кабель им никак не повредит.

Есть еще одно важное правило: не занимайтесь установкой водостоков при температуре ниже нуля. Ведь когда с наступлением весны температура воздуха поднимется выше, трубы попросту покрутит

В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла».

Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха. А вот в случае с канализационными трубами, вам придется делать все по наитию.
