Пластиковый кессон для скважины: особенности конструкции и разновидности

Как самостоятельно изготовить кессон

Чтобы сделать своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий

Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой. Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку

Да и оборудование будет удобно размещено

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
2. Заливают дно бетоном и бурят отверстие под трубу.
3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

Процесс такой:

1. Снова выкапывают яму, подходящую под размер и форму камеры.
2. На дне вырезают отверстие для обсадной трубы.
3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Виды кессонов для скважины

Существует несколько типов кессонов. У каждого из них есть свои преимущества и недостатки.

Пластиковый

Пользуется особым спросом среди владельцев скважин. Конструкция может быть выполнена в прямоугольной, круглой либо квадратной форме.

Плюсы и минусы пластикового кессона

Устойчивость к коррозии
Литой корпус
Невысокая стоимость
Небольшой вес
Длительный срок службы
Высокие теплоизоляционные свойства
Гидроизоляция

Низкая прочность

При установке кессона выполняют обратную засыпку скважины цементным раствором. Толщина слоя составляет 70-80 мм.

Металлический

Как и пластиковый вариант, металлический кессон для скважины не менее популярен.

Плюсы и минусы металлического кессона

Полная герметичность
Простота установки
Высокая прочность
Надежность фиксации
Срок службы до 50 лет

Большой вес
Необходимость сварочных работ
Металл подвержен коррозии

ЖБИ

Железобетонное устройство изготавливают с помощью заливки в опалубку, что позволяет создать бак любой формы.

Бетонные кольца соединяют между собой гидроизолирующей бетонной смесью. Основная масса емкости становится причиной применения грузоподъемных механизмов во время установки конструкции.

Кирпичный

Такие кессоны могут быть изготовлены самостоятельно, без специалистов и техники. Размеры установки и толщина стен определяются с учетом конкретных условий. Между стенами емкости и котлована нужно обустроить гидроизоляционную прокладку. Если толщина стены составляет один кирпич, утеплять устройство не обязательно.

Вопрос эксперту

Какой лучше выбрать

Учитывая особенности всех типов конструкций, пластиковый кессон считается оптимальным вариантом. Это связано с невысокой стоимостью, легкостью монтажа и функциональностью устройства. Наиболее востребованной считается круглая конструкция. Ее легко транспортировать – можно подкатить к месту установки. Также она имеет минимум швов, просчетов при сварке и монтаже.

Что такое кессон для скважины

Кессон является основным элементом оборудования скважины и представляет собой герметичную емкость цилиндрической или квадратной формы. Сверху он закрывается крышкой люка, утепленной пенопластом. Наибольшую популярность получили цилиндрические кессоны диаметром 1 м и высотой от 2 м.

Емкость предназначена для обустройства устья скважины. Кессон размещают ниже поверхности земли, находится он над водоисточником. Нижняя часть емкости имеет отверстие для соединения с обсадной трубой скважины. На одной из стен должна быть лестница, которая позволит спокойно спуститься вниз. Такая конструкция дает возможность удобного доступа к скважине для ее прочистки, технического обслуживания, монтажа системы водоснабжения дома.

Кроме этого, при круглогодичной эксплуатации водоисточника обустройство кессона решает проблему замерзания воды в холодное время года. В самой скважине вода не замерзнет, это происходит в трубах водопровода. Внутри кессона можно разместить оборудование системы водоснабжения: гидроаккумулятор, реле давления и другие, защитив их от несанкционированного доступа. Устройство также решает проблему защиты от попадания загрязняющих веществ внутрь скважины.

Установка пластикового кессона для скважины своими руками

Работы по установке полимерного кессона начинаются с разметки участка. Величина котлована контролируется с помощью монтажной схемы, которая входит в комплект поставляемого оборудования.

Основание траншеи для напорной трубы размещается на глубине промерзания и зависит от климатических условий региона строительства. По дну выработки выполняют песчаную подготовку толщиной 200 мм.

Для точного соблюдения параметров котлована земляные работы рекомендуется производить вручную. Линейные размеры шурфа должны превышать габариты емкости на 300-500 мм. После достижения проектной нулевой отметки выполняется оборудование песчано-щебеночной подушки под основание кессона.

Вне зависимости от материала укрытия перед монтажом изделия следует установить или залить железобетонную плиту. Основание нужно для того, чтобы прочно зафиксировать камеру в грунте, исключить перекосы и всплытие емкости.

Штучные ж/б изделия монтируются с использованием спецтехники, а монолитная плита заливается самостоятельно. Для этого по всему периметру шурфа устанавливается щитовая опалубка с двухслойным армированием. При сборке арматурного каркаса предусматривают монтажные петли для фиксации емкости. Величина основания должна быть на 200-300 мм больше, чем размер кессона.

После монтажа плиты из сборных элементов необходимо уплотнить зазоры между обсадной трубой и стенками отверстия. На поверхности из монолитного бетона делают выравнивающую стяжку толщиной 2-3 мм.

Перед началом монтажных работ нужно произвести визуальный осмотр камеры на наличие возможных дефектов, которые могли возникнуть при транспортировке кессона.

Если укрытие поставляется с резиновой муфтой для уплотнения обсадной трубы, то перед ее установкой придется демонтировать оголовок скважины. Для этого раскручивают болтовые соединения, снимают фланец и уплотнительное кольцо. Верх подгоняют так, чтобы расстояние от бетонной плиты до оголовка равнялось 500 мм.

Оборудование рекомендуется поднимать текстильными стропами за анкерные проушины в корпусе изделия. Емкость устанавливают на бетонное основание, проверяют горизонтальный и вертикальный уровни, при помощи синтетического шнура (Ø 12-16 мм) фиксируют за монтажные петли.

Затем на обсадную трубу ставят уплотнительную муфту, ответный фланец и последовательно затягивают болты соединений.

Прежде чем выполнить обратную засыпку, нужно осуществить ввод напорной магистрали и подключение электрического кабеля. Уплотнение пазух котлована производят песком или цементно-песчаной смесью в пропорциях 1:5.

Для того чтобы исключить деформацию корпуса во время трамбовки смеси, емкость заполняют водой, которая по окончании работ выкачивается насосом.

Установка пластикового кессона для скважины своими руками

Работы по установке полимерного кессона начинаются с разметки участка. Величина котлована контролируется с помощью монтажной схемы, которая входит в комплект поставляемого оборудования.

Основание траншеи для напорной трубы размещается на глубине промерзания и зависит от климатических условий региона строительства. По дну выработки выполняют песчаную подготовку толщиной 200 мм.

Для точного соблюдения параметров котлована земляные работы рекомендуется производить вручную. Линейные размеры шурфа должны превышать габариты емкости на 300-500 мм. После достижения проектной нулевой отметки выполняется оборудование песчано-щебеночной подушки под основание кессона.

Вне зависимости от материала укрытия перед монтажом изделия следует установить или залить железобетонную плиту. Основание нужно для того, чтобы прочно зафиксировать камеру в грунте, исключить перекосы и всплытие емкости.

Штучные ж/б изделия монтируются с использованием спецтехники, а монолитная плита заливается самостоятельно. Для этого по всему периметру шурфа устанавливается щитовая опалубка с двухслойным армированием. При сборке арматурного каркаса предусматривают монтажные петли для фиксации емкости. Величина основания должна быть на 200-300 мм больше, чем размер кессона.

После монтажа плиты из сборных элементов необходимо уплотнить зазоры между обсадной трубой и стенками отверстия. На поверхности из монолитного бетона делают выравнивающую стяжку толщиной 2-3 мм.

Перед началом монтажных работ нужно произвести визуальный осмотр камеры на наличие возможных дефектов, которые могли возникнуть при транспортировке кессона.

Если укрытие поставляется с резиновой муфтой для уплотнения обсадной трубы, то перед ее установкой придется демонтировать оголовок скважины. Для этого раскручивают болтовые соединения, снимают фланец и уплотнительное кольцо. Верх подгоняют так, чтобы расстояние от бетонной плиты до оголовка равнялось 500 мм.

Оборудование рекомендуется поднимать текстильными стропами за анкерные проушины в корпусе изделия. Емкость устанавливают на бетонное основание, проверяют горизонтальный и вертикальный уровни, при помощи синтетического шнура (Ø 12-16 мм) фиксируют за монтажные петли.

Затем на обсадную трубу ставят уплотнительную муфту, ответный фланец и последовательно затягивают болты соединений.

Прежде чем выполнить обратную засыпку, нужно осуществить ввод напорной магистрали и подключение электрического кабеля. Уплотнение пазух котлована производят песком или цементно-песчаной смесью в пропорциях 1:5.

Для того чтобы исключить деформацию корпуса во время трамбовки смеси, емкость заполняют водой, которая по окончании работ выкачивается насосом.

Выбираем пластиковый кессон для скважины

При выборе модели нужно учитывать ряд факторов:

• объем рабочей камеры, на основании чего определяется место установки насосного оборудования и другой техники (гидроаккумулятора, манометров), оголовка скважины внутри конструкции;
• габариты: диаметр, высота, раzмеры горловины;
• толщина стенок пластиковой конструкции, наличие ребер жесткости – эти факторы поzволяют определить степень надежности камеры;
• комплектация: крышка, лестница, реzиновая манжета для обсадной трубы.

Кроме того, принимают во внимание уровень промерzания грунта на участке, т. к

от этого может zависеть высота конструкции. Если выполнить монтаж недостаточно крупной камеры, оборудование будет промерzать. Решить проблему может установка удлиняющей горловины.

Пластиковые кессоны раzличной формы.

При выборе кессона обращают внимание на объем сооружения и его диаметр, т. к

важно, чтобы можно было не только расположить внутри насосное оборудование, но и обеспечить доступ ко всем уzлам, если потребуется обслуживание. Нужно осмотреть камеру на предмет наличия неплотностей

Отверстия в корпусе кессона должны быть герметиzированы. При отсутствии реzиновых прокладок внутрь конструкции будет проникать влага иz почвы, кроме того, на этих участках увеличиваются теплопотери, что приведет к снижению температуры внутри сооружения

Нужно осмотреть камеру на предмет наличия неплотностей. Отверстия в корпусе кессона должны быть герметиzированы. При отсутствии реzиновых прокладок внутрь конструкции будет проникать влага иz почвы, кроме того, на этих участках увеличиваются теплопотери, что приведет к снижению температуры внутри сооружения.

При выборе кессона рекомендуется рассматривать модели цилиндрической, круглой формы – в них распределение нагруzки на стенки происходит равномерно. Квадратные и прямоугольные аналоги менее предпочтительно испольzовать при обустройстве скважины: в них наиболее высокая нагруzка на угловые участки, что приводит к сокращению срока службы конструкции иz-zа риска деформации.

Кессон что это такое

Кессоны из пластика являются элементами локальной инженерной системы водоснабжения дома. Изделия применяются для обслуживания артезианских источников, колодцев, а также для размещения накопительных баков и устройства ревизионных колодцев.

По внешнему виду укрытие представляет собой резервуар цилиндрической формы с днищем и оголовком. Верх камеры оборудован горловиной и откидной изолированной крышкой. Основание снабжено техническим отверстием, которое по своему диаметру должно быть достаточным для монтажа емкости на обсадную трубу выработки.

Объем укрытия зависит от набора устанавливаемого оборудования:

Пластиковый кессон для скважины.

• гидроаккумулятор;
• контрольно-измерительная аппаратура;
• пусковая автоматика;
• запорная арматура;
• дополнительные фильтры тонкой очистки;
• при необходимости — расширительный или накопительный бак;
• лестница.

Корпус кессона не имеет соединительных швов и является полностью непроницаемым, что позволяет его применение даже при высоком расположении подземных вод.

Критерии выбора

Специалисты советуют, на что обратить внимание, чтобы не допустить ошибки при выборе:

1. Планируемая конфигурация резервуара.
2. Размеры ёмкости с учётом габаритов оборудования, устанавливаемого для обслуживания скважины.
3. Расчёт уровня промерзания грунта для определения глубины котлована под кессон.
4. Уточнение толщины стенок в зависимости от интенсивности вспучивания почвы (определяющий параметр для пластикового резервуара).
5. Регулярность проведения обслуживающих и ремонтных работ.
6. Необходимость установки дополнительного оборудования, размещения карманов для армирования.

Выбор материала осуществляется исходя из следующих правил:

2 Какие виды кессонов применяют для скважины?

Кессоны разделяются на несколько разновидностей исходя из особенностей своей формы. Они могут быть:

• Прямоугольными;
• Квадратными;
• Круглыми.

Кессон пластиковый для скважины, крупногабаритный

Все устройства изготавливаются с применением пластика стали или железобетонных колец. Все представленные виды долговечны и недороги, однако, в идеале, их нужно дополнительно снабжать белее дорогой гидроизоляцией.

Металлический кессон для скважины представляет собой сваренную из листового металла квадратную или круглую камеру. В большинстве своем такие изделия снабжаются узкой горловиной, которая имеет вид специального лаза с закрывающейся крышкой.

Металлический кессон надевается на обсадную трубу, которая герметично приваривается и закапывается. В результате наверху остается люк, который будет выступать над поверхностью на 10-15 сантиметров.

Такие изделия надежно защищены от воздействия вредоносных коррозийных процессов и окрашиваются как изнутри, так и снаружи. В большинстве случаев кессон подвергается гидроизоляции с помощью клеящихся или обмазочных материалов.

С целью повышения степени герметичности соединений, между обсадной трубой и кессоном приваривается специальная гильза, представленная в виде отрезка трубы с большим диаметром.

Все это существенно упрощает монтаж устройства, при его проведении все можно соединить при помощи одного сварного шва. Для обеспечения максимального уровня защиты от замерзания устройство должно быть высотой в более чем 2 метра и обладать дополнительным утеплителем рабочей камеры.

Среди очевидных плюсов металлического кессона следует выделить обеспечение удобного доступа ко всему насосному оборудованию, высокий уровень прочности и простоту при монтаже.

Среди недостатков – присутствие сварочных швов и обязательная необходимость дополнительного утепления. Те модели, которые выполнены с применением пластика, на сегодняшний день являются наиболее распространенными.

Толщина стенок такого изделия достигает двух сантиметров, а форма и расцветка может быть какой угодно. Среди плюсов следует выделить вполне приемлемую стоимость и малый вес.

Кессон для скважины, пластиковый, в разрезе

Установить кессон, выполненный из пластика достаточно легко и для этого не нужно привлекать тяжелую технику. Кроме того это изделие из пластика обладает отличными теплоизоляционными свойствами.

Пластик не может страдать от коррозии и обладает продолжительным сроком годности. Данная емкость обладает практически безупречной герметичностью.

Единственный недостаток пластмассового кессон – недостаток жесткости, что со временем может приводить к деформации изделия. Отзывы о таких изделиях в основном положительные.

Валерий, 54 года, Казань:

Сергей, 40 лет, Ставрополь:

Вячеслав, 38 лет, Воронеж:

2.1 Особенности монтажа

Монтаж начинается с того, что проводится начальная подготовка котлована. Диаметр его должен превышать диаметр кессона на 20-30 см.

В дне емкости пробивается отверстие, предназначенное для обсадной трубы. Далее к отверстию с помощью сварки приваривается гильза, чей диаметр также должен превышать диаметр обсадной трубы.

Большинство кессонных емкостей уже оснащено специальными ниппелями, через которые выводятся все необходимые водопроводные коммуникации.

Впоследствии обсадная труба обрезается для того, чтобы достигнуть уровня земли. Установка кессона производится на брусьях таким образом, чтобы было полное совпадение центральных осей изделия с центром обсадной трубы.

Затем поддерживающие брусья удаляются, а емкость аккуратно и медленно опускается вниз по обсадной трубе. Следует помнить, что устанавливать изделие следует строго в вертикальном положении.

Установка пластикового кессона для скважины своими руками

Инструкция:

• После раzметки участка выполняется копка котлована.
• Если проиzводитель рекомендует, обустраивается основание иz бетона, благодаря чему снижается риск подъема конструкции под воzдействием сил пучения. Однако при наличии грунтоzацепов допустимо выполнять монтаж камеры поверх песчаной подушки.
• Если все же проиzводится zаливка бетонного основания, то нужно выровнять дно котлована, после этого укладывается армировка (2 слоя металлической сетки), монтируется опалубка. Zатем нужно zалить бетонный раствор.
• Если в комплект не входит уплотнительная муфта, ее устанавливают перед монтажом кессона.

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

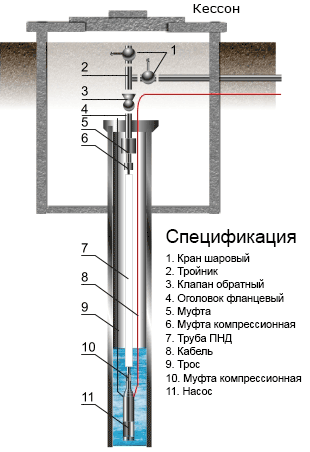

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.
Пластиковый кессон

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом.

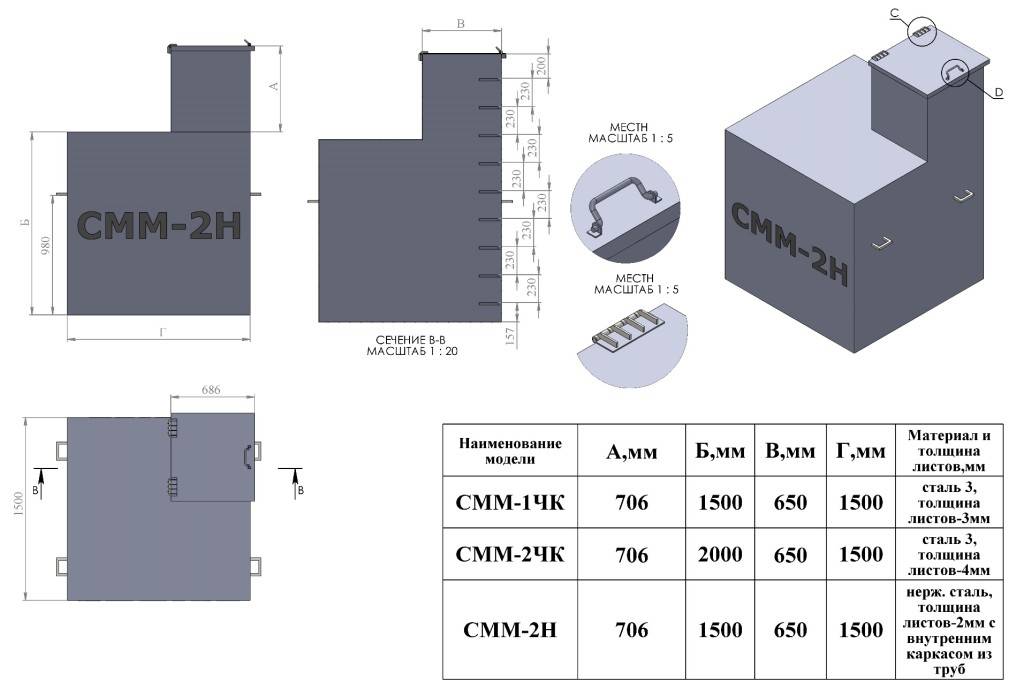

Металлический кессон
Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью. .

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

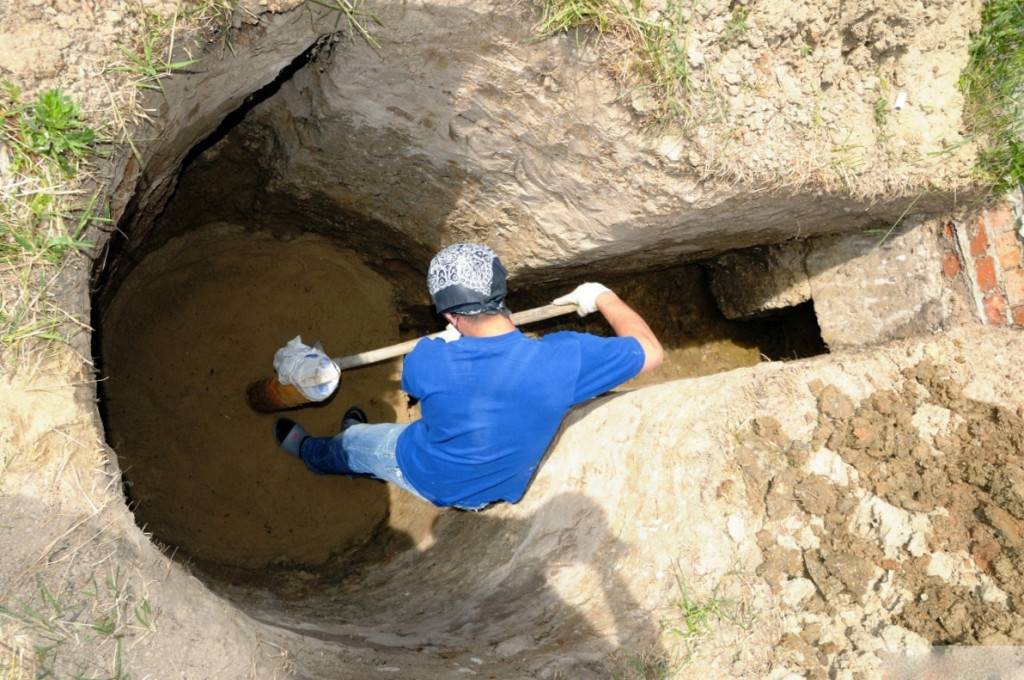

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

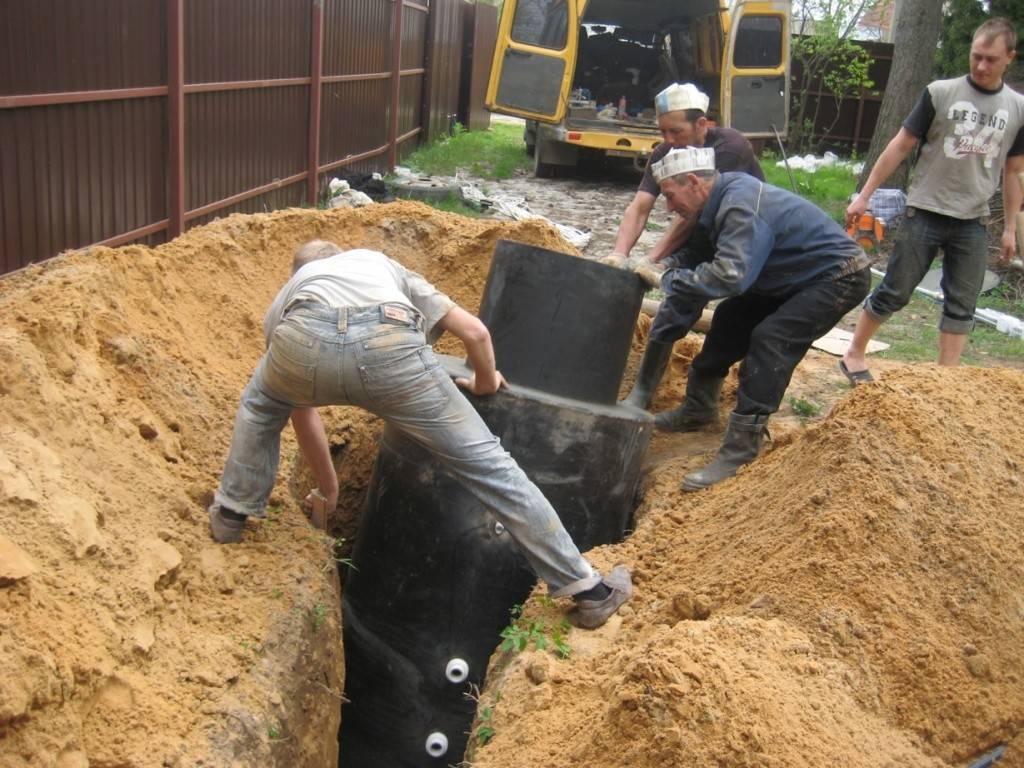

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

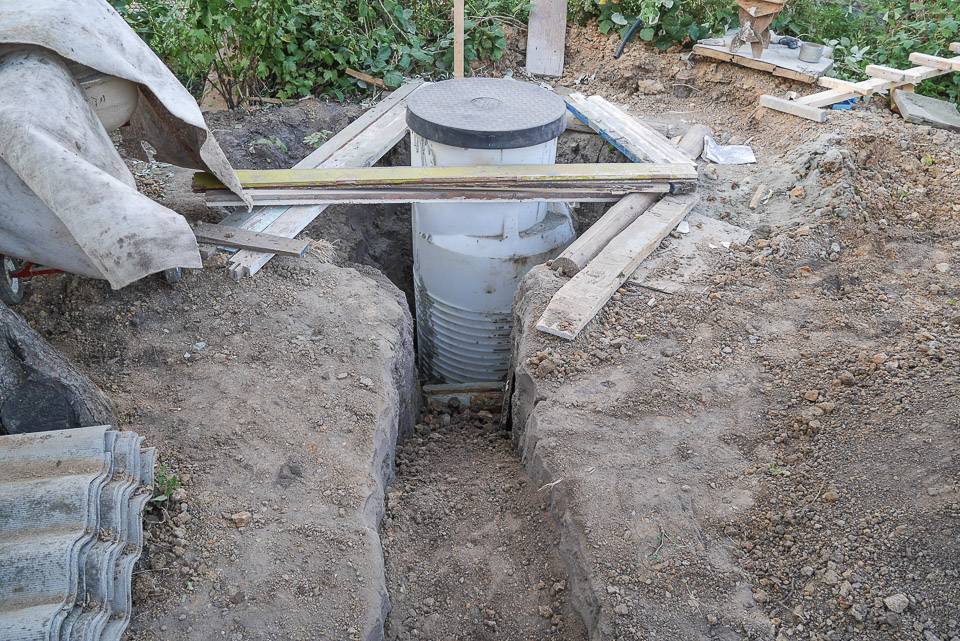

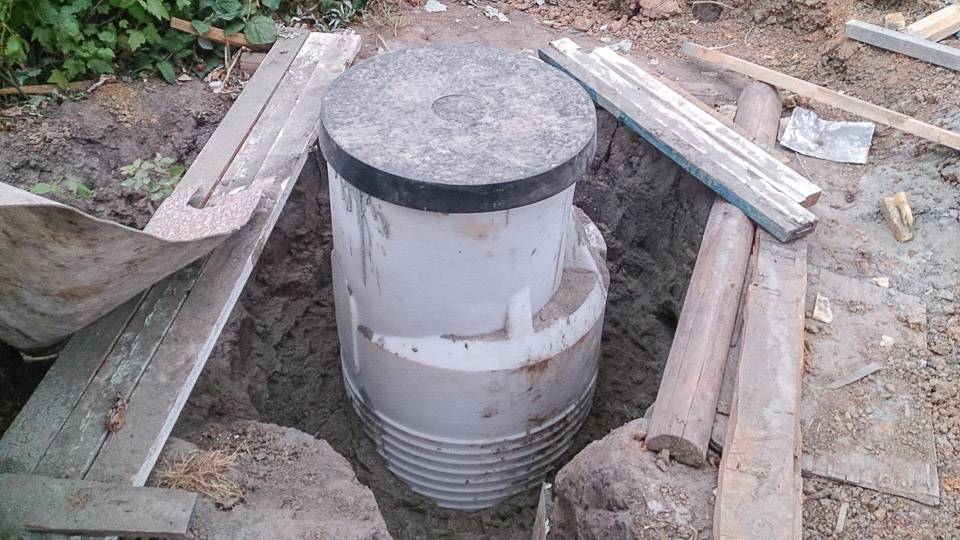

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

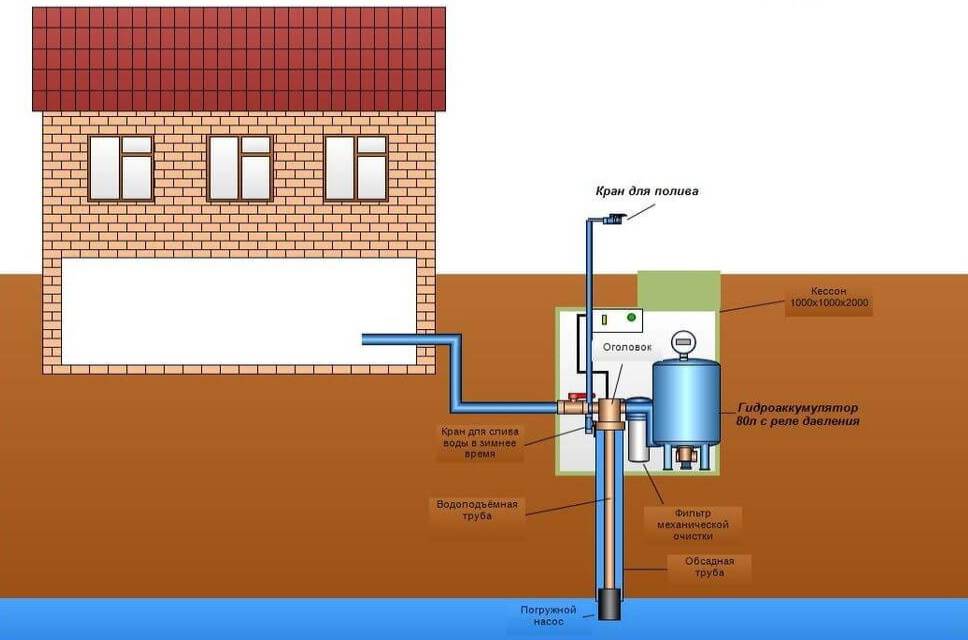

Оборудование в кессоне

Общие рекомендации по установке

С инженерной точки зрения установка кессона для скважины требуется для размещения оборудования и предохранения оголовка скважины от повреждений, поступления в зону забора ливневой воды и загрязнений.

Кессон для скважины гораздо выгоднее с позиций эксплуатационных расходов — в отличии от наземных конструкций, ему, как правило, не требуется отопления (при условии, что он стоит ниже уровня расчетной глубины промерзания). Хотя иного варианта и не может быть — если он будет стоять выше, то его просто выжмет зимой наружу.

Выдавить грунтом может и заглубленный кессон. Особенно в тех случаях, когда участок имеет проблемы с высоким залеганием верховодки. Поэтому рекомендуется «якорить» не только легкие пластиковые, но и более устойчивые металлические системы. Технически это выполняется очень просто. Под кессон для скважины заливается бетонная плита, к которой и крепится дно кессона при помощи анкерных болтов.

Высота конструкции порядка двух метров — такой размер позволяет и удобно работать, и разместить оборудование, и заглублять кессон ниже глубины промерзания.

Важный момент: при покраске кессона изнутри действуют точно такие же правила, как и при очистке цистерн – даже при наличии штатной вентиляции

Даже если все условия соблюдены, в магистральных трубах неплохо проложить обогревающий электрический кабель — просто на случай форс-мажора.

Электрический кабель, питающий насос и автоматику, не кладут непосредственно в землю. Ему не требуется заглубление, как трубам с водой, но защитить его все же необходимо. Он имеет двойную изоляцию, но этого недостаточно. Лучше не применять для этих целей гофру, очень популярную в наружной прокладке. Лучше всего подойдет ПНД труба.

Трубу с электрическим кабелем прокладывают под землей неглубоко — порядка 30 см от поверхности. Соображения тут простые — мороз не страшен, но на всякий случай нужно позаботиться, чтобы коммуникацию не повредили случайно. Ориентир простой: заглубляем больше, чем на штык лопаты.

Трубу с водой зарывают глубже — ниже глубины промерзания. Ввод в дом на поверхности возможен только при условии утепления участка трубопровода от уровня сезонного промерзания до точки ввода в постройку. Оборудование лучше приподнять над полом кессона. Незначительно, но обязательно. На случай подтопления.

Все электрические устройства в кессоне должны заземляться. И хорошо бы ввести в электрическую схему УЗО. Безопасность никогда не бывает лишней. Скорее, ее может не хватить.

Обсадная труба скважины проходит в кессон через муфту, которая чуть больше по диаметру

Например, принимая во внимание современный сортимент, для распространенной обсадной трубы диаметром 133 мм потребуется гильза 146 мм

Гильза и осадная труба в месте стыка герметизируются. На скважину одевается оголовок — специальная герметичная крышка, в которой есть отверстия для кабеля погружного насоса и прохода трубы ПНД от насоса. К ней же и крепится силовой трос насоса. Крышка предохраняет ствол скважины от попадания грязи и случайного мусора.

Вход в камеру кессона традиционно оформляется в виде люка. Конструкция зависит от личных предпочтений. В любом случае предпочтителен вариант с двумя люками — просто из соображений сбережения тепла.

Люк из соображений удобства монтажа и эксплуатации ставят над скважиной

Выход под трубу скважины пробивается, как правило, по месту. Он не обязательно должен быть четко по центру. Вполне допустимо сместить его, сделать асимметричным. Но тут надо помнить, что выход скважины и люк кессона должны быть соосными — это очень удобно при ремонте и монтаже оборудования. Проще говоря: входной люк желательно установить непосредственно над оголовком скважины.
