Замена радиатора отопления (2 из 3)

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

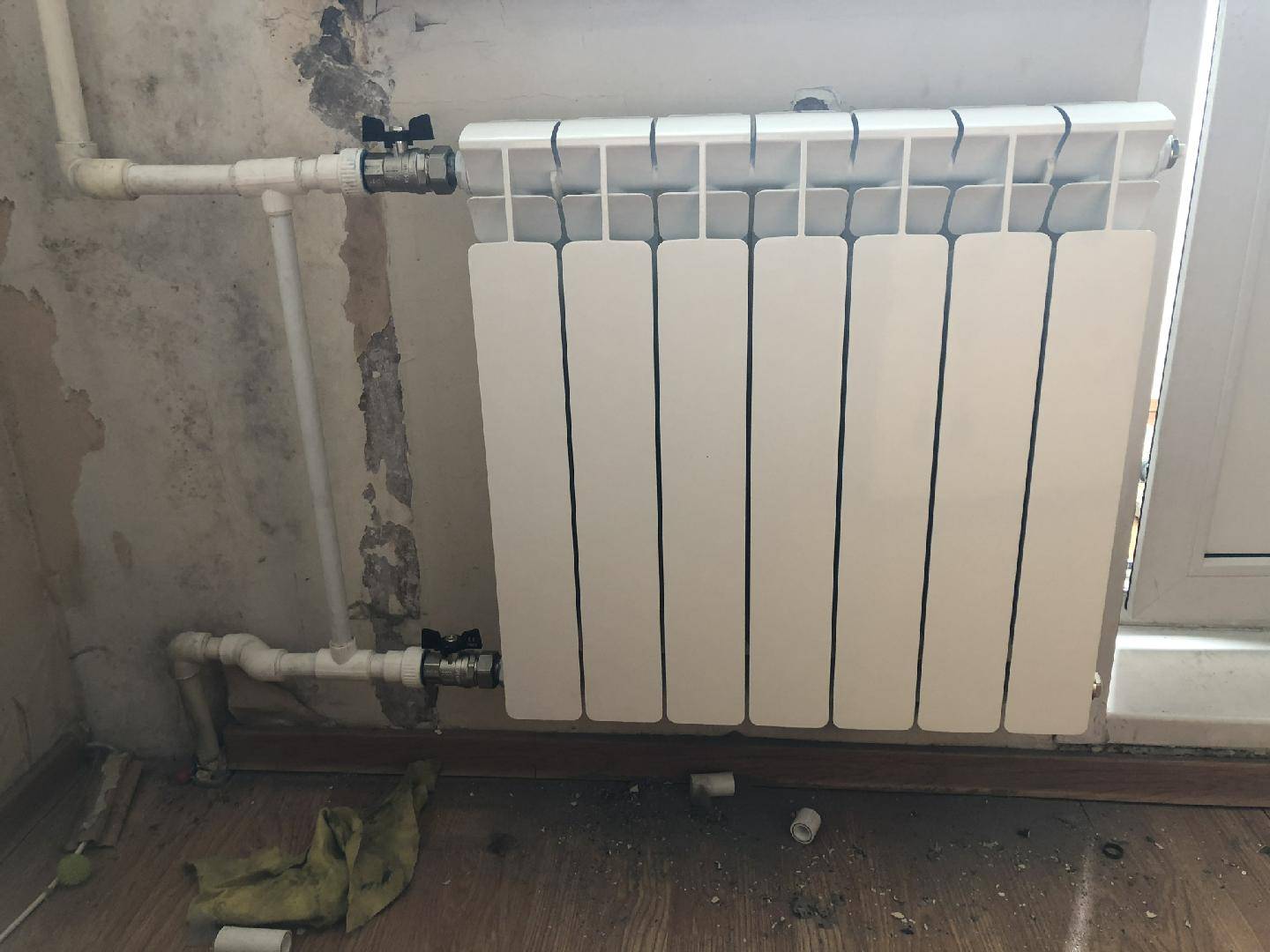

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Как поменять радиатор отопления через ЖЭК

Для многоэтажных домов отопительная система построена таким образом, что квартира в нем связана со всей системой дома. Это означает, что нельзя производить неквалифицированную замену отопительного оборудования, так как это приведет к поломке во всем доме. Использовать услуги ЖЭК жильцы могут в следующих случаях:

1. Срок эксплуатации батарей вышел.
2. Вышел из строя один из отопительных приборов.

Другие случаи предусматривают только местный ремонт или техническое обслуживание. Согласно нормам срок эксплуатации чугунного радиатора составляет 15-30 лет в системах открытого и до 40 лет в системах закрытого типа. Если срок службы ваших радиаторов уже больше, нужно обращаться с соответствующей просьбой о замене в ЖЭК. Замена батарей входит в стоимость капитального ремонта дома, по срокам проведения которого контора может не располагать информацией.

Для того чтобы произвести замену радиаторов, необходимо написать заявление. Оно должно быть оформлено соответствующим образом, чтобы избежать проволочек. Заявление пишется в двух экземплярах, учитывая факт сложности переговоров с управляющими компаниями. В одном из экземпляров нужно добиться того, чтобы сотрудник управляющей компании поставил отметку о дате и номере регистрации заявления. Этот экземпляр должен остаться на руках заявителя, поскольку поможет в дальнейших возможных разбирательствах с сотрудниками ЖЭК.

Общаясь с представителями управляющей компании нужно всегда акцентировать внимание на том, что в случае поломки, полный ущерб жильцам будет возмещать именно ЖЭК, в случае несвоевременной замены отопительного оборудования. На практике решение вопроса через жилищно-эксплуатационную контору – процесс очень трудоемкий и хлопотный

По этой причине многие жильцы предпочитают решать этот вопрос своими силами. Однако, знание своих прав помогает в будущем правильно общаться с представителями таких организаций.

Когда владелец квартиры принимает решение заменить у себя батарею, он должен правильно выбрать разновидность прибора. Сделать это следует с учетов всех характеристик, как технических, так  и эстетических

При выборе батареи отопления, необходимо уделить внимание следующим параметрам:

1. На каждые 2 кв. метра должна приходиться одна секция нового радиатора. Если обогревается вся площадь, необходимо добавить дополнительные секции.
2. Согласно нормам, для того чтобы отапливать помещение в кирпичном здании, требуется тепловая мощность равная 34 Вт. Характеристики для панельного дома — 41Вт и для новостройки — 20 Вт.

Необходимо согласовать в обязательном порядке свое решение о замене радиаторов с руководством ЖЭКа. Все необходимые расчета отопительных систем выполняются, исходя из числа батарей, объема теплоносителя в трубах и мощности отопительного оборудования. Если смена радиатора происходит без согласования с ЖЭКом, это может сказаться на параметрах отопления во всей системе.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

• какая отопительная схема используется (однотрубная система или двухтрубная);
• какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

• используется, как параллельное, так и последовательное подключение батарей;
• оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров

При этом продумывается грамотная настройка дымохода: тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
После производится подключение магистрального трубопровода

Важно избегать изгибов при прокладке.
По периметру всего дома проходит труба, параллельно которой врезаются все батареи.

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

1. Радиаторы размещаются под оконными проёмами.
2. Замыкаться такая схема должна на отопительном котле.

Внимание! Перед котлом рекомендуется поместить фильтр, очищающий теплоноситель от любых примесей

1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Особенности централизованных систем отопления

Замена радиаторов отопления в квартире потребует определенных знаний. В частности, нужно знать об особенностях работы отопительных систем в многоквартирных домах. Здесь батареи и трубы подвергаются воздействию высокого давления – оно позволяет протолкнуть теплоноситель через многочисленные радиаторы, соединения, изгибы и переходы. Самотек тут невозможен, поэтому для создания повышенного давления используются мощные насосы.

В высотных домах давление в трубопроводах централизованного отопления достигает 15-20 атмосфер. Следовательно, используемые в квартирах радиаторы должны выдерживать такое давление, не разлетаясь на отдельные кусочки. Если же установить в квартире неподходящий радиатор, то при подаче теплоносителя его просто разорвет – теплоноситель зальет полы и проступит на потолках у соседей.

Если не правильно подобрать радиатор отопления, то его может разорвать, в результате чего пострадает не только ваше имущество, но и имущество ваших соседей.

Но и это еще не все, так как в централизованных системах отопления нередко наблюдаются гидроудары – иногда они даже слышны, когда упругий теплоноситель с силой бьет по трубам, заставляя их содрогаться. Давление при гидроударах в 2-2,5 раза превышает номинальные показатели. Если в отопительной системе встретится хрупкая батарея, то ее прорвет – со всеми вытекающими (в прямом смысле слова) последствиями.

Нельзя не отметить и качество теплоносителя в система отопления. Оно далеко от идеала, о чем прекрасно знают специалисты-теплотехники. В теплоносителе содержатся:

• Агрессивные соли, образующиеся при контакте с металлом и прочими элементами отопительной системы;
• Химические примеси, использующиеся для очистки отопительных систем от накипи и ржавчины;
• Мелкие механические примеси – в смеси с водой они буквально подтачивают трубы и радиаторы, приводя к появлению механических повреждений.

То, что течет по трубам централизованных систем отопления, с трудом можно назвать водой – это довольно агрессивная жидкость, разъедающая нестойкие к коррозии металлы.

Выбор тэна

Какой тэн покупать? Естественно, он должен быть со съемным термостатом.

Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.

Материал – нержавейка в чугунную батарею, медь – в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.

Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).

Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.

Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.

Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.

Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.

А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.

Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.

Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.

Рекомендуемое расстояние между самими нагревательными трубками – 3мм.

Что делать, если поменяли радиаторы отопления, а они не греют

Наиболее частой ошибкой при установке нового радиатора отопления является неправильно подключение. При подаче жидкости снизу в батарею прогрев не осуществляется равномерно по всей конструкции. Чтобы решить данную проблему не всегда нужно заменять радиатор. Для решения этой проблемы необязательно менять радиатор. Для этого достаточно применить специальный удлинитель протока. Специалист может грамотно рассчитать и усовершенствовать систему для достаточной теплоотдачи. Чтобы эффетивность прогрева помещений была на высоком уровне необходимо учитывать число подразделений. В гравитационной системе обычно это число будет не более 12, в циркуляционной число узлов достигает 24. Увеличение количества секций всегда ведет к снижению эффективности отдачи тепла.

Еще одна особенность, влияющая на равномерность прогревания батареи – это диаметр подключаемых труб. Малый диаметр приводит к снижению давления, что приводит к недостаточному прогреву радиатора. Для того, чтобы устранить эту проблему, старые трубы меняются на трубы большего сечения.

Увеличение теплоотдачи можно достичь размещением отражающего материала на стенке за новым радиатором или покраска батареи в темный цвет. Поддержание чистоты отопительной системы также немало влияет на прогрев батареи. Качество работы радиаторов можно повысить установкой новейших систем терморегуляторов. По согласованию с сотрудниками ЖЭКа или управляющей компании можно переделать систему без наличия обводной трубы.

Одна из часто встречающихся причин плохого прогрева радиатора – прошедший ремонт системы. Чтобы понять, что конкретно произошло, необходимо полностью проанализировать все изменения и их влияние на отопительную систему. Если в процессе монтирования коробов и перегородок из гипсокартона, которые закрывали коммуникации, было допущено соприкосновение гипсокартона и радиатора, отдача тепла будет снижаться. В этом случае, часть выделяемого тепла, уйдет в пространство между гипсокартонном и стеной. В случае, когда до изменений радиатор не полностью отдавал тепло, после таких метаморфоз он просто перестанет его отдавать, так как будет греть посторонний объект. Для устранения данной ситуации целиком переделывается конструкция, затем заново отслеживается эффективность работы батареи по обогреву данного помещения.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

• размер и тепловая мощность отопительных приборов;
• место их расположения в комнате;
• способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

• все радиаторы в одной комнате располагаются на одном уровне;
• ребра конвекторов в вертикальном положении;
• центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
• длина батареи не менее 75% от длины самого окна;
• расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Второй этап: инструкция по замене батарей отопления своими руками

Все подготовительные работы завершены, можно переходить ко второму этапу — собственно процессу замены батарей отопления.

Составляем план действий:

1. Сначала размечаем расположение батарей отопления на стене.
2. Производим предварительную сборку агрегатов.
3. Договариваемся с ЖЭК на отключение стояка отопления.
4. Натыкаемся на систему отопления.

Предварительно размечаем положение батарей отопления на стене

Размечая расположение радиатора отопления на стене, следует учитывать следующие моменты. Во-первых, расстояние от пола до аккумулятора должно быть 10-15 см. Если поставить радиатор внизу, воздуха будет мало и влажная уборка помещения будет неудобной.

Во-вторых, по той же причине плохой конвекции батарею нельзя приближать к подоконнику. Расстояние от подоконника до радиатора должно быть не менее 15 см.

В-третьих, невозможно очень сильно прижать нагревательный змеевик к стене из-за ухудшения теплового КПД. Оптимальное расстояние — 3-4 см. Расстояние от стены до радиатора регулируется глубиной прикручивания кронштейнов, на которых он подвешен.

Делаем предварительную сборку узлов

Собираем всю нагревательную спираль: ставим прокладки, прикручиваем переход и заглушки, прикручиваем краны «американские» и кран «Маевский».

Размечаем и разрезаем трубы, привариваем уголки, тройники.

Свариваем всю сборку до углов 90˚ вверх и вниз, как показано на фото ниже.

О том, как правильно сваривать полипропиленовые трубы, я писал в статье «Сварка пластиковых труб: волшебная технология создания водопровода».

Договариваемся с ЖЭУ об отключении стояка отопления

Все подготовительные работы выполнены, основные узлы собраны, инструмент готов. Следующий шаг: договариваемся с сервисной службой отключить стояк отопления минимум на полдня.

Мне кажется, что во всей операции по замене батарей отопления это самый сложный этап. На самом деле вы, выполняя работу сами и руками, забираете хлеб у сантехников, которые вам расскажут, какая это сложная, ответственная и опасная операция. Какие знания, квалификация и опыт работы вам необходимы. Поэтому договориться может быть немного сложно, но все возможно. Эта процедура мне обошлась в 500 рублей.

Врезаемся в систему отопления

Стояк отключен, слив в подвал открыт. Вы можете начать процесс связывания.

Сначала старую трубу болгаркой разрезаем в 2-х местах, как показано на фото. (фото порезов у ​​соседки внизу)

Режем после поворота от соседа снизу и сверху, но по длине, чтобы при повороте трубки (откручивая от соседних батареек) конец не упирался в стенку. Это даст нам возможность лучше захватить трубку при откручивании.

Режем в любой точке, лишь бы батарею было удобно вынимать и ее «рожки» не торчали в разные стороны.

Во-вторых, откручиваем отрезанные секции от соседских аккумуляторов, вынимаем кусочки из стелек и вынимаем нашу старую батарею.

В-третьих, в отмеченных местах закрепляем наш новый аккумулятор на месте.

В-четвертых, заканчиваем уплотнительной лентой и прикручиваем переходы от соседних аккумуляторов к нашей полипропиленовой трубе и привариваем на угол 90 выход трубы через потолки в нашей квартире. Рекомендуется немного растянуть трубу по длине с нахлестом относительно точки сварного шва в нашем нагревательном блоке.

И на последнем этапе мы разрезаем нашу трубу от закрытия до нужного размера и свариваем ее под углом 90˚. То же делаем и с соседской трубой внизу. Для удобства пайки последних соединений есть возможность временно отсоединить батарею отопления от труб в месте стыка с «американскими» кранами. Это позволит трубам свободно двигаться.

Все, змеевик новый, трубы в сборе.

Запустим систему отопления. Просим ЖКХ сначала открыть обратную трубу: наполняем стояк снизу вверх теплоносителем и одновременно с этим удаляем воздух с верхнего этажа. Открываем кран подачи. Циркуляция в системе восстановлена. Проверим наш узел на предмет утечек.

Если вы все сделали аккуратно, поздравляю вас с победой и сэкономленными деньгами.
