Аппарат для сварки полипропиленовых труб: Какой аппарат лучше выбрать для сварки +Видео и Фото

На что обратить внимание при выборе пластикового паяльника

По отзывам мастеров, специализирующихся на отопительных и водопроводных системах, все комплектующие элементы нагревателя имеют важное значение. В первую очередь проверяется качество стали и покрытие насадок, так как они несут постоянную нагрузку по перепаду температуры и обеспечивают качество сварки

В первую очередь проверяется качество стали и покрытие насадок, так как они несут постоянную нагрузку по перепаду температуры и обеспечивают качество сварки.

Время нагревания труб и фитингов

Диаметр, ммВремя нагревания, секОграничение по времени перестановки (не более), секВремя охлаждения, сек
16542
20542
25742
32864
401264
501864
632486
7530108

Время нагрева хорошего бытового аппарата составляет около 5 минут. Если Вам приходится работать с бюджетным паяльником, у которого не плотно держится регулятор нагрева, то сметливые умельцы советуют закреплять его скотчем, чтобы избежать случайного перепада и испортить наплыв на трубе.

При оценке качества насадок важно проверить, что тефлон хорошего качества, иначе он придет в негодность после нескольких применений. В насадках останутся кусочки пластика, при включении будет идти сильный дым с вредными примесями

Еще одна тонкость – это расположение насадок на полотне. Если это «утюжок», то лучше всего подбирать конфигурацию с насадками по самому краю нагревательной пластины, так как это даст возможность работать в труднодоступных углах.

Второй чувствительный фактор – это гарантия постоянного нагрева. В дорогих профессиональных аппаратах отклонение показателей тепла колеблется в пределах 1,5-3°. Более того, электронный дисплей не только контролирует заданную температуру нагрева, но и показывает ее на экране.

Если применяется недорогой прибор с ручным управлением, то придется тестировать его работу на кусочках труб и фитингов, чтобы добиться хорошего результата. Опытные мастера советуют использовать шаблон, чтобы отмечать расстояние трубы, которое должно войти в насадку и нагреться. При плавном вводе на нужный отрезок наплыв получится ровным и не загнутся внутрь, уменьшая проводимость жидкости в будущей системе.

Диаметр, ммВхождение в насадку/фитинг с учетом места на внутренний наплыв, ммРасстояние на наружный, видимый наплыв, ммРасстояние отметки (шаблон), мм
2013215
2515318
3216420
4018523

Таким образом, третьим критерием выбора паяльника будет электронное или ручное управление. И здесь придется решить дилемму. Если у Вас есть существенный опыт работы, то Вы способны контролировать правильный процесс подготовки и спайки на ручном аппарате. Но когда Вы планируете заниматься сваркой в первый раз, то либо придется учиться на тестовом материале, либо покупать дорогой электронный прибор, чтобы он управлял процессом вместо Вас.

И последний четвертый критерий – это подставка под паяльник. Так как прибор будет работать с высокой температурой, то крайне важна элементарная техника безопасности. Подставка или опора под нагреватель не должна быть хлипкой, иначе она не просто перевернется, но и может нанести Вам ожоги.

Мечевидные паяльники для сварки пластиковых труб

Наиболее распространенные варианты нагревательного элемента с широкой платформой и возможностью крепления сразу нескольких насадок. Популярны при большом объеме работы на крупных объектах. Имеют собственную форму крепления насадок ключом.

Стержневые паяльники для полипропилена

Характеризуются стержнем на ручке, к которому крепятся насадки по принципу хомута. Качество нагрева не отличается от мечевидных «утюжков» и зависит только от способа нагрева и регулировки. Особенностью является возможность работы не только на горизонтальной поверхности, но и на весу в угловых соединениях.

Принцип сварки полипропилена

Даже лучший прибор не будет выполнять работу сам, без вмешательства человека. Чтобы соединение получилось прочным и герметичным, от человека требуется некоторая сноровка, и немного понятия о происходящих процессах. Рассмотрим, что происходит с пластмассой, во время выполнения соединения деталей.

Это важно! Для изготовления труб и фитингов используется термопластичный полимер полипропилен. При нагревании он размягчается, а затем плавится, но остыв, остается таким же прочным, обладая теми же физико-химическими качествами и высокой механической прочностью.

На фото показан разрез соединения деталей – границу между деталями можно определить только визуально, но место сплавления выглядит как монолит. Если детали слабо прогреть, или перегреть (как на фото), то эффект будет совсем иным.

Качественная сварка получится только при строгом соблюдении рекомендаций о времени и силы прогрева для каждого вида изделий.

1 CANDAN СМ-05

Лучшее соотношение цены и производительности Страна: Турция Средняя цена: 6 000 руб. Рейтинг (2019): 4.9

Лучшим соотношением цены и производительности обладает паяльник турецкого производства CANDAN СМ-05. В своем модельном ряду это самый мощный аппарат для сваривания полипропиленовых труб. Благодаря двухконтурной системе управления можно одновременно или по очереди включать оба нагревателя мощностью по 1,2 кВт каждый. Предназначен прибор для монтажа магистралей из труб диаметром 90-160 мм.  Информацию о нагреве дают мастеру два световых индикатора. Они гаснут, когда насадки разогреваются до рабочей температуры. Термостат поддерживает температурный режим в диапазоне 50-320 градусов. Нагреватель сделан из нержавейки, в приборе имеется одно отверстие для сварочной насадки.

Потребители довольны соотношением цены, производительности и долговечности. Радует мастеров качество изготовления и подбор материалов. Некоторые пользователи хотели бы видеть более богатый ассортимент насадок.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Kolner KPWM 800MC

Сварочное оборудование для труб из пластика оснащено 6 насадками со специальным покрытием, которое делает сварку проще. Аппарат потребляет мощность 800 Вт, что указывает на его эффективность и надежность. Мгновенно нагревается до рабочей температуры в 300°C. Прилагаются необходимые для сантехники насадки, массивная подставка для стабилизации и фиксации паяльника и контейнер для хранения оборудования и аксессуаров. После пайки необходимо удерживать соединение непродолжительное время для сопряжения и охлаждения сваренных элементов. Отличается длинным, 2-х метровым кабелем. Корпус выполнен в желтом цвете.

Из достоинств нужно отметить:

  • Оптимальный вес и размер прибора;
  • Наличие функции автоотключения;
  • Достойный ценник.

Паяльник имеет лишь один минус, который заключается в шаткости подложки и не влияет на функционал. Подставку можно сделать своими руками.

Возможные ошибки, допускаемые новичками

Часто встречающаяся ошибка – недостаточное вхождение трубы в крепежный элемент.

Это чревато образованием завихрений, которые являются слабым местом в системе.

При движении жидкой субстанции по трубам, давление будет падать.

Еще одна оплошность – при соединении трубы с муфтой нельзя прикладывать чрезмерное усилие.

В результате таких неправильных действий, внутри трубы образуется выступ.

Он будет мешать нормальному движению рабочего вещества по пустотелому предмету.

Если вы хотите самостоятельно соединить полипропиленовые трубы с помощью сварки, ваши действия должны быть, максимально, точными.

Так как необходимо добиться оптимального прогрева и быстрого соединения деталей (как соединить трубы ПНД своими руками прочитайте здесь).

Всяческое промедление является результатом порчи материала или негерметичности соединения.

Посмотрите видео, в котором показано, как правильно делать сварку полипропиленовых труб.

https://youtube.com/watch?v=Jytd2grNuN0

Главные нюансы технологии спаивания

На сегодняшний день трубы с ПВХ выпускаются в 4-х цветах, что никаким образом не влияет на условия их эксплуатации. Исключением являются черные, имеющие менее эффективную защиту от ультрафиолетовых лучей. Смонтированные из ПВХ-труб конструкции могут применяться в водопроводных либо отопительных системах, соединяться через специальные переходники со стальными сооружениями. Пластик можно использовать в любых типах трубопроводов: настенных, закрытых либо открытых.

Существует несколько категорий труб из ПВХ:

  • PN10 — имеют довольно тонкие стенки, используются исключительно для разводки водопровода, в оснащении теплых полов, рабочая температура которых не превышает 50°C;
  • PN16 — идеальный выбор для выполнения холодного водообеспечения с высоким рабочим давлением либо систем отопления с водоводами невысокого давления;
  • PN20 — трубы универсального применения, предназначенные для организации холодного либо горячего водообеспечения с температурой менее 85°C;
  • PN25 — трубы, укрепленные фольгой из алюминия. Могут использоваться для подвода воды температурой меньше 94°C, монтажа централизованного отопления или подключения металлического трубопровода к пластиковой конструкции.

Подготовительные работы и особенности процесса

Диаметры рабочих оснасток колеблются от 14 до 64 миллиметров. Элементы разогрева покрыты антипригарным тефлоном

Выполняя соединение деталей, важно визуально контролировать чистоту насадок, при необходимости следует тщательно очищать их от расплавленного пластика брезентовой тушью либо скребком для древесины. Это нужно делать до полного остывания инструмента, очищение охлажденных деталей неприемлемо

Насадки для паяльника полипропиленовых труб

Как правило, насадки для паяльника полипропиленовых труб идут с ним в одном комплекте. Минимальная комплектация – 3 насадки самых «ходовых» диаметров: 20, 25 и 32 мм. Более дорогие версии содержат элементы диаметром до 63 мм включительно, а еще включают в себя специальный нож для труб, рулетку и защитные перчатки. Однако, со временем насадки изнашиваются и их все равно приходится менять.

Элементы представляют собой изделия цилиндрической формы из меди или алюминиевого сплава, покрытого антипригарным слоем тефлона. Поэтому, выбирая насадки, обращайте внимание на качество данного слоя и не стремитесь слишком экономить на покупке. Чем дешевле изделия, тем тоньше антипригарный слой и тем быстрее насадка выйдет из строя

Это характеризуется появлением дыма, остатков полипропилена на рабочей поверхности, а также прилипанием деталей так, что их становится трудно снимать.

Соединение муфтой

Если край, по каким-то причинам, оказался недостаточно ровным, то его срезают или выравнивают иным способом. После чего, на трубе отмеряют посадочное место с таким расчетом, что каждая из них должна войти до середины соединительной муфты.

Отмеченный участок зачищают, снимая верхний слой пластмассы.

фитинги для соединение полипропиленовой трубы муфтой

Это можно сделать вручную скребком или специальным приспособлением. С кромки снимают фаску. Далее, обезжиривают как посадочное место, так и внутреннюю часть муфты.

Муфта представляет собой определенным образом изготовленное изделие, внутренний диаметр которого соответствует внешнему диаметру соединяемых труб. Она изготавливается из материалов с теми же характеристиками, что и свариваемые изделия. В муфте предусмотрены клеммы для подключения эклектического питания. Когда трубы с двух сторон плотно вставлены в муфту, на эти клеммы одеваются провода соответствующей полярности и подается ток.

После окончания сваривания и отсоединения аппарата, на одной, около установленной муфты, несмываемой краской делается запись основных параметров сварки. Такая же запись делается на отдельном носителе, который крепится на муфту.

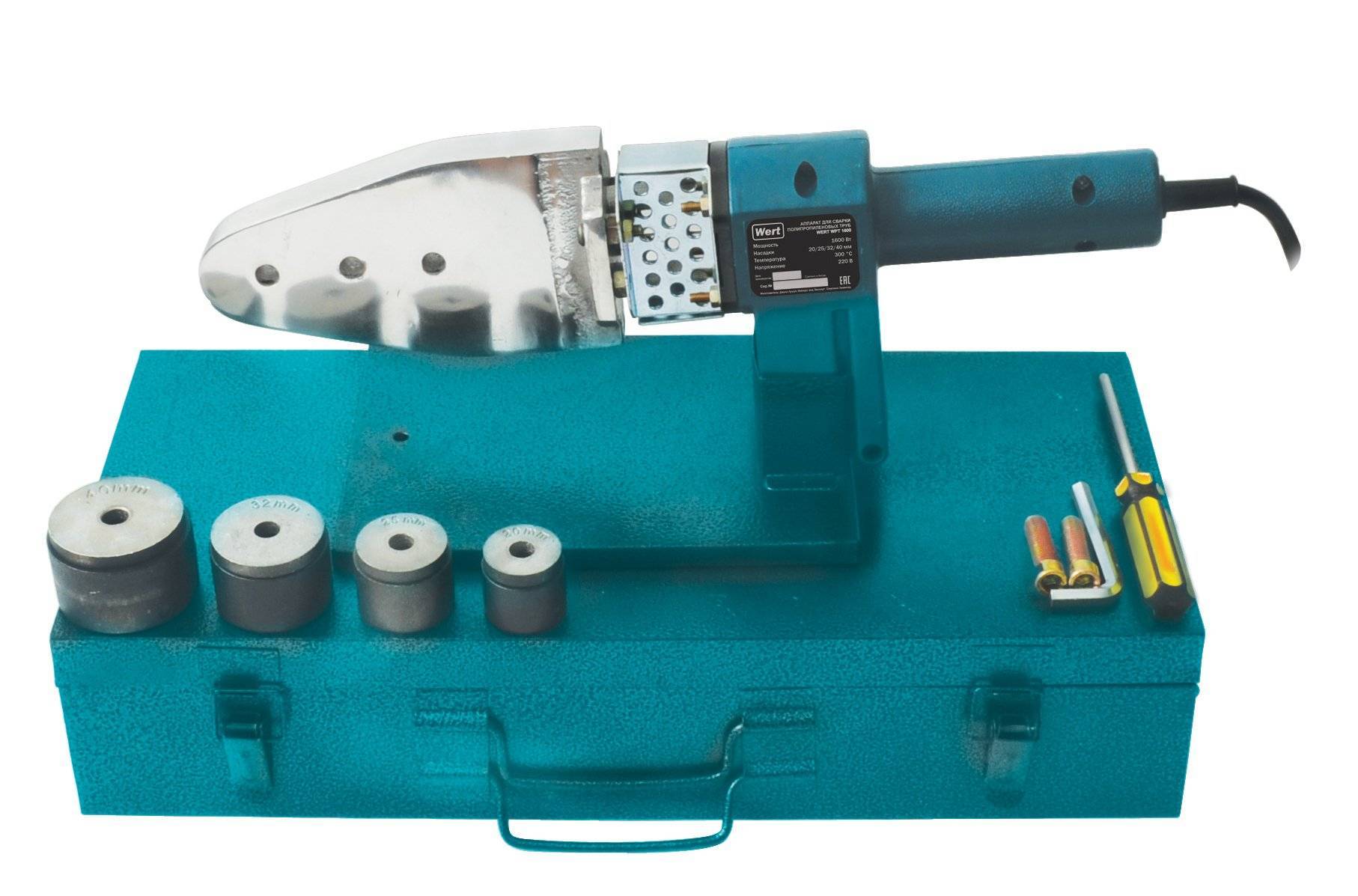

Wert WPT 1600

Высокомощная техника качественно выполняет склеивание полипропиленовых труб при монтаже водопровода в жилых и нежилых помещениях. Несмотря на невысокую цену, модель не уступает профессиональным устройствам. Паяльник надежно сваривает конструкции диаметром 20-40 мм, протечки в месте шва исключены. Соединение выполняется стык в стык и не требует дополнительных деталей. Подставка для безопасной установки аппарата прилагается. Имеются индикаторы нагрева и подключения к электросети. Оборудование уложено в металлический ящик, состоит из самого станка, опоры, набора насадок, ключа шестигранника, отвертки и болта.

Достоинства данной модели:

  • Мощность 1600 Вт (сопоставима с топ моделями);
  • Тефлоновое защитное покрытие насадок;
  • Бюджетный ценник.

Недостатками сантехнического прибора являются:

  • Слабая подставка, выполненная из жести;
  • Отсутствие терморегулятора;
  • Нехватка ножниц.

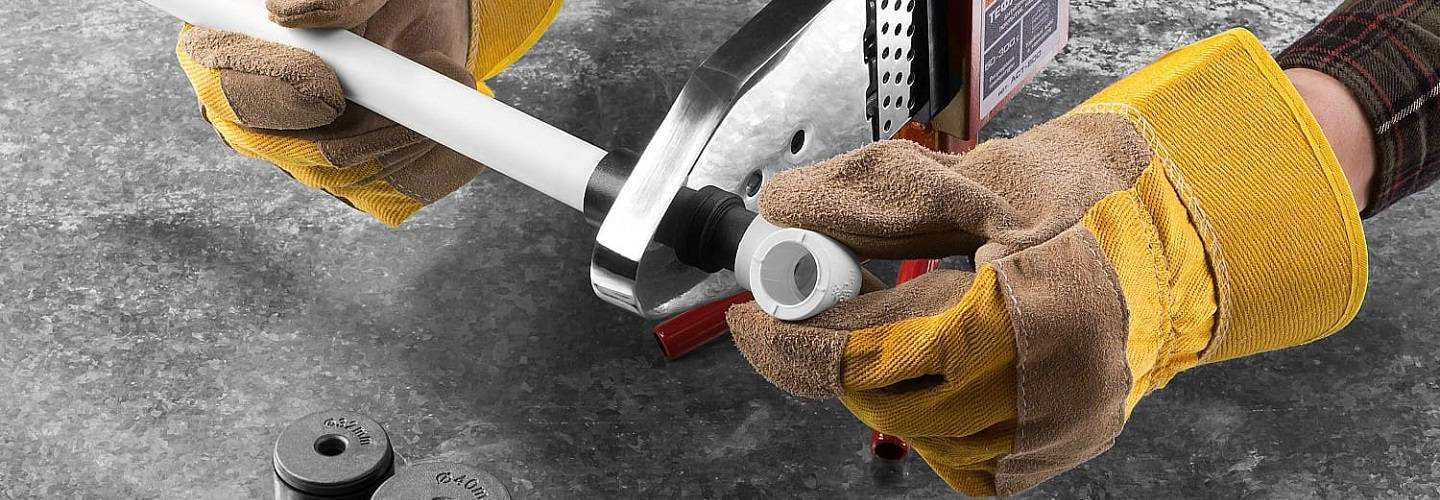

Как правильно соединить пластиковые трубы?

Для проведения сварочных работ с использованием специального аппарата для пластиковых труб, необходимо знать несколько простых правил, чтобы обезопасить себя от возможных ошибок.

  1. Подключить к сети. Необходимо поставить аппарат на подставку, обычно включённую в комплект, и оставить его на 2-5 минут до потухания регулирующих лампочек. Это необходимо, чтобы устройство нагрелось до определённой температуры. Во время этого процесса можно осуществить крепление соответствующей насадки.
  2. Установите температурный режим. При наличии термостата есть возможность выбрать оптимальную температуру пайки. Иногда производители пластиковых труб могут использовать при производстве укрепляющие примеси, которые либо повышают, либо уменьшают тугоплавкость материала.
  3. Позаботьтесь о своей безопасности. Металлическая поверхность насадки при начале работы имеет очень высокую температуру. При контакте с кожей возможен сильный ожог. Используйте термозащитные перчатки при работе со сварочным аппаратом.
  4. Произведите предварительные расчёты. Отмерьте расстояние, на которое одна труба войдёт в другую на момент спаивания. Лучше всего карандашом или маркером, который можно легко стереть. Отмерять стоит в зависимости от диаметра труб. Например, при 20 мм диаметра стоит отмерить около 13-15 мм длины.
  5. Разогревайте обе детали перед спайкой. При разогреве одной из частей соединяемых труб не достигается желаемой герметичности. Желательно держать каждую из пластиковых деталей на насадке паяльника от 5 до 10 секунд.

Более подробно смотрите на видео:

Какой паяльник для труб лучше купить

Чтобы понять, какой паяльник для труб выбрать, нужно в первую очередь отталкиваться от опыта использования подобных инструментов и мастерства владения. А потом подбирать соответствующую модель по необходимым параметрам: мощности, весу, температуре и т.д. Общие рекомендации для покупки выглядят следующим образом:

  • Candan CM-03 – обладатель хорошей комплектации, поэтому подойдет для начала работ «с нуля»;
  • Wester DWM 1500 обеспечивает быстрый результат при сохраненной безопасности;
  • Sturm! TW7219 – вариант для удобной транспортировки;
  • Patriot PW 100 – хороший выбор, если необходимо купить паяльник недорого;
  • Elitech СПТ 800 подойдет для тех, кому удобнее работать на весу;
  • Candan СМ-01 – модель для мастеров, работающих по выезду;
  • Dytron SP-4a 650W TraceWeld Mini blue – профессиональный инструмент с наименьшим весом;
  • Nowatech Zern-800 PLUS – отличный вариант для производственных предприятий.

Чтобы подобрать лучший паяльник для труб, имеет смысл обратиться за помощью к консультанту, объяснив масштабы работ

Большое внимание нужно уделить диаметру труб, их материалу

Какой аппарат для сварки полипропиленовых труб выбрать

Многие хозяева решают сами справиться с ремонтом и для этих целей покупают сварочные аппараты. И вот здесь стоит вопрос о том, какой прибор выбрать. Для начала необходимо определиться с характеристиками оборудования.

Главное, на что стоит обратить внимание – производительность, работоспособность, прочность. Для домашнего использования подойдет прибор небольших размеров, с которым удобно обращаться

Важно, чтобы прибор смог поддерживать оптимальный показатель температуры 260 градусов. Важно учитывать мощность паяльника

Она определяется быстротой нагрева инструмента. Особенности использования прописанные в инструкции. Хорошо, если аппарат можно подключить к электросети

Важно учитывать мощность паяльника. Она определяется быстротой нагрева инструмента

Особенности использования прописанные в инструкции. Хорошо, если аппарат можно подключить к электросети.

Необходимая мощность для труб разного калибра:

  • При диаметре 16-49 мм достаточно мощности в 680 Вт;
  • Для размеров 49-75 мм необходимо 850 Вт;
  • Если диаметр составляет 125 мм, то потребуется 1200 Вт.

Также стоит осмотреть насадки, которые прилагаются в комплекте. Функциональность прибора определяют именно прилагательные элементы. Так можно будет работать с трубами разного диаметра. Покрытие насадок может отличаться, главное, чтобы инструмент был крепким. Популярный сейчас тефлон, к нему не пристает пластик.

Порядок выполнения паяльных работ

Подготовка устройства

Рекомендуем разложить на поверхности все нужные детали в порядке их спаивания. Агрегат набирает заданную электронным регулятором температуру размеренно, поэтому размещение элемента нагревания абсолютно не повлияет на температуру оснастки. Смена насадки выполняется с использованием специального ключа, входящего в стандартный комплект. На ПУ выставляется необходимый температурный режим, для труб полипропиленовых это 250 C°. Агрегат после включения разогревается до заданной температуры в среднем от 10 до 14 минут (зависит от времени года или температуры помещения).

металлопластиковая труба

Остывание

Надеемся, что наши рекомендации помогут вам правильно выбрать аппарат для сваривания труб из ПВХ и быстро научиться получать надежные, высококачественные и долговечные швы, что, несомненно, пригодится при монтаже либо ремонте трубопроводов в домашних условиях.

Виды сварного оборудования

Если рассматривать все существующее на сегодняшний день оборудование для сваривания ПВХ-труб, то его можно отнести ко двум основным видам:

  • агрегаты механического типа — когда для образования монолитного шва оператору требуется приложить существенные физические усилия;
  • аппараты ручного типа для пластиковых труб — предназначены для домашнего применения, могут укомплектовываться насадками до 60 миллиметров.

Паяльник ручной «утюг»

К недостаткам применения этого типа паяльников относят их малую функциональность, невозможность сваривания труб большого диаметра

Данную особенность важно учесть в выборе электропаяльника

Аппарат сварной механический

труб из полипропилена

Главное преимущество паяльника механического типа — универсальность. Используя его, удается выполнять качественную, высокоточную сварку полипропиленовых, пластиковых или металлопластиковых труб самого разного диаметра. К минусам относят сложность выполнения управления и обязательное наличие профи-навыков в работе.

Отметим и достаточно высокую стоимость, в разы превышающую цену ручных моделей. По этой причине сварные механические аппараты чаще всего используются в профессиональных видах работ, их покупка для разового применения неоправданна

Перед выбором важно внимательно изучить инструкцию, определить, какую именно работу получится осуществлять той или иной современной моделью аппарата

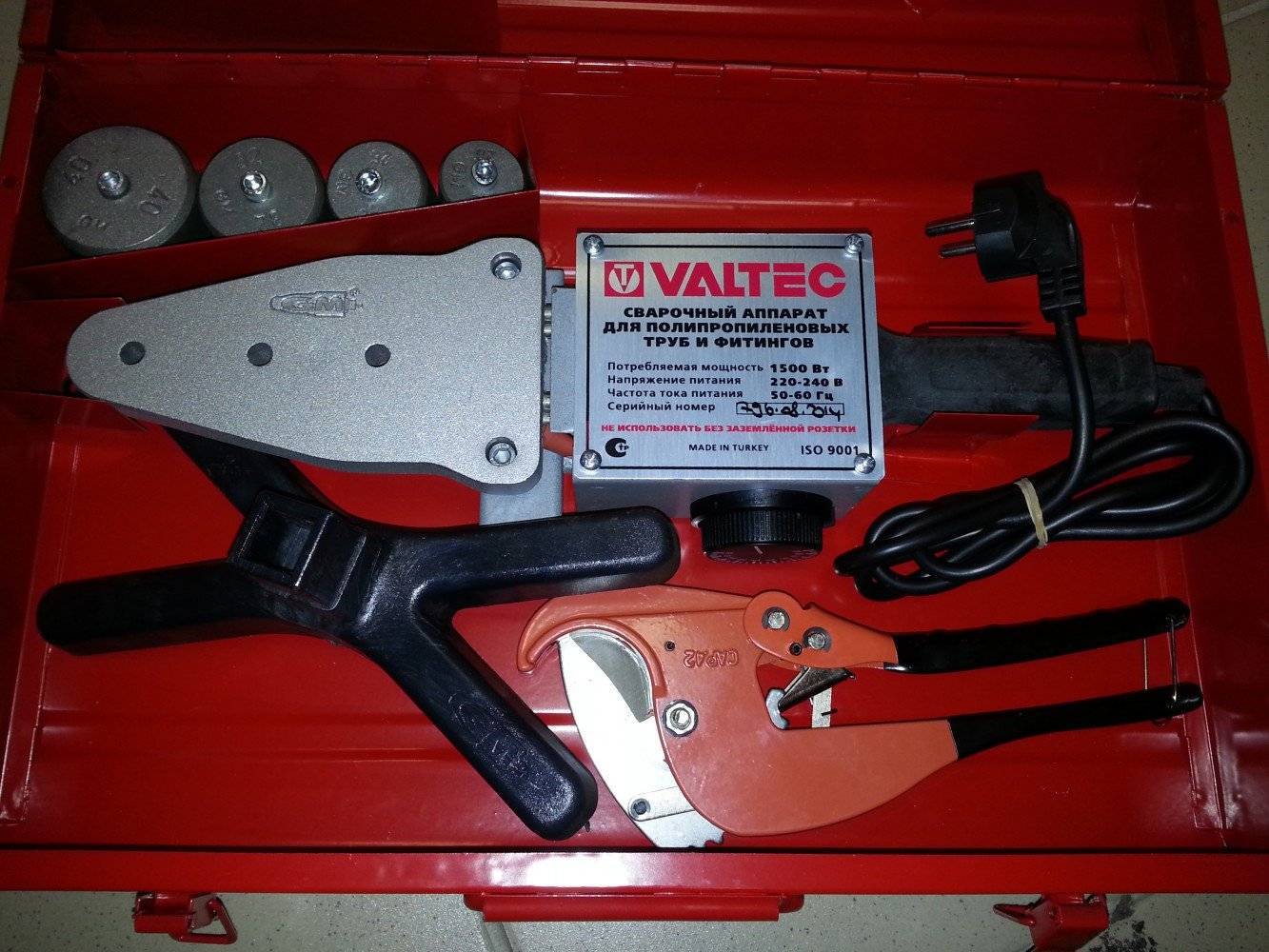

VALTEC ER-04

Сантехнический инструмент используется для контактной сварки труб и муфт из полипропилена. Упакован в металлический ящик вместе с подставкой-станиной, уровнем, комплектом сменных нагревательных элементов разного диаметра, ножницами, рулеткой и шестигранным ключом для фиксации матриц. Прилагается руководство по эксплуатации. Электропаяльник разогревается за 10 минут. На корпусе прибора размещается индикаторная лампочка включения и контроля нагрева, степень которого можно регулировать.

Комплект сварочного оборудования имеет следующие преимущества:

  • Мощность в 1500 Вт;
  • Высококачественные сменные насадки для точной пайки;
  • Возможность соединять разноразмерные детали;
  • Наличие термостата;
  • Удобная транспортировка в строительном ящике.

Из недостатков отмечают:

  • Короткий сетевой шнур;
  • Низкое качество насадок;
  • Неудобную подставку.

Как выбрать аппарат?

По форме все устройства для сварки полипропиленовых труб подразделяются на:

  • Мечевидные («утюги»): недорогие аппараты, предназначенные для сварки труб диаметром до 40 мм, с нагревательным элементом в виде пластины, в отверстия которой вставляются парные насадки – сменные муфты и дорны. Тефлоновое покрытие предохраняет пластик от прилипания к металлу. Используются в основном для периодических или разовых работ. Если выбор остановился именно на таком устройстве, кроме его мощности и способов терморегуляции, необходимо обязательно проверить устойчивость конструкции.
  • Цилиндрические: полупрофессиональные и профессиональные агрегаты, нагревательный элемент в которых имеет форму прямого или бокового цилиндра. Сварочный аппарат в форме буквы «Г» с боковым цилиндром может использоваться для пайки в труднодоступных местах.

От мощности прибора напрямую зависит скорость выполнения операций. Для разовых работ лучше приобрести инструмент средней мощности. Ориентироваться следует на диаметр труб. К примеру, если он равен 40 мм, эту цифру умножают на 10, плюс добавляют 20-40% запаса. То есть, 40 x 10 + 80 = 480 Вт. Округляем цифру до 500 Вт. Для труб большего диаметра (к примеру, 16-сантиметровых) потребуется уже профессиональный дорогостоящий агрегат мощностью 1800-2000 Вт.

Уровень нагрева, информация о котором выводится на дисплее, задается термостатом. Более точными считаются аппараты с электронными или микропроцессорными терморегуляторами, позволяющие максимально точно измерять температуру. В капиллярных и биметаллических термостатах погрешность в измерениях увеличивается.

Слишком много насадок на строительный фен, применяемый в быту, не нужно – достаточно приобрести аппарат с насадками диаметром 20, 25 и 32 мм. Тем более, что ручным инструментом сварить трубы диаметром более 40-60 мм проблематично. В комплект паяльника могут входить дополнительные инструменты: фаскосниматель, резак, шейвер для зачистки армированного пластика, калибровочное устройство, торцеватель и пр. Приобрести их можно и по отдельности.
