Выбор лучшего атмосферного газового котла

Возможные неисправности турбированных агрегатов

Большинство поломок двухконтурных газовых котлов вызваны ошибками монтажа или неправильной эксплуатацией. Многие жалуются на затухание газового агрегата. Чаще всего это вызвано следующими причинами:

1. Плохая тяга – возникает из-за несоблюдения правил установки дымохода: превышение допустимых вертикальных и горизонтальных участков или отсутствие уклона.
2. Нестабильность напряжения в электросети вызывает сбои в работе чувствительной автоматики, которая подает сигнал о прекращении горения.
3. Поломка датчика тяги или горения приводит к выключению устройства.

Для правильной работы турбированного агрегата хорошая тяга очень важна, так как ее недостаток может привести не только к затуханию горелки, а и к возникновению обратной тяги. Это приведет к попаданию угарного газа в помещение, что очень опасно. Улучшить тягу можно следующими способами:

• установить дефлектор, который увеличивает тягу в 1,5 раза;
• оголовок дымохода оснастить ветрозащитой.

Если ситуация не поменялась к лучшему, то коаксиальную трубу нужно снять и переделать в соответствии с техническими требованиями.

Турбированные двухконтурные газовые котлы отопления зависят от электроснабжения, поэтому в регионах, где часто случаются отключения электричества, их лучше не использовать. Для продления срока службы энергозависимого агрегата следует приобрести и установить стабилизатор напряжения.

Комплектация

В заводской комплектации настенного газового котла, как правило, имеются не только само нагревательное устройство, но и циркуляционный насос, расширительный бак, элементы системы управления, все необходимые датчики и клапаны. Более того, все это скрыто в корпусе самого котла.

Приобретая настенный газовый котел, вы получаете в свое пользование котельную в миниатюре, т. е. тот минимальный набор, который после подключения к системе отопления способен начать полноценную работу по обогреву вашего жилища.

Конечно, при желании вы можете докупать дополнительно всевозможные комнатные термостаты и регуляторы, датчики наружной температуры, модуль GSM-связи и многое другое, совершенствуя отопительную систему своего дома и повышая комфортность управления ей.

Напольный котел – это обычно только котел. Циркуляционные насосы, расширительный бак и многое прочее сопутствующее оборудование в комплект поставки не входят – вам придется докупать все необходимое отдельно.

Настенный газовый котел со снятой крышкой.

Преимущества и недостатки котлов с атмосферной горелкой

При выборе отопительного оборудования необходимо изучить особенности его работы.

К преимуществам атмосферной отопительной техники относят:

• Простую конструкцию оборудования.
• Длительный срок эксплуатации.
• Отсутствие шума во время работы.
• Небольшие расходы на ремонт оборудования.
• Устойчивость к большим нагрузкам.
• Оборудование хорошо работает даже когда осуществляется плохая подача топлива.

Недостатки:

• Возможно возгорание или выброс угарного газа.
• Требуется сооружение отдельного помещения под котельную.
• Низкое давление приводит к увеличению интенсивности износа деталей.

Предпочтение такому виду отопительного оборудования отдают в следующих случаях:

• Необходимо обогреть большую площадь.
• Предполагается применение разных видов топлива.
• Нет возможности подключить котел к электросети.

При возникновении аварийных ситуаций, отсутствии тяги, падении давления, независимые протоколы производят отключение агрегата. Контролирующий электроблок позволяет определить наличие ошибок без разборки устройства. В состав системы безопасности входят датчики углеводородов, температуры, пламени, перегрева и уровня воды. Риск непредвиденной остановки агрегата уменьшает функция самодиагностики.

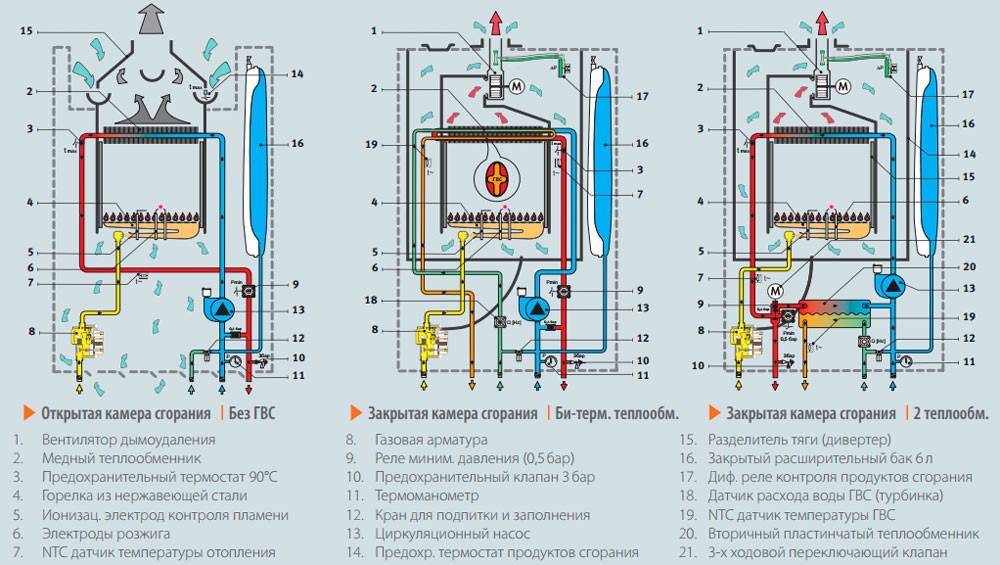

Устройство

Двухконтурный котел состоит из бака и бойлера. Эти два элемента тесно связаны между собой и работают по замкнутой схеме. Помимо бойлера подключается водопровод — это обеспечивает постоянную подачу горячей воды вне зависимости от положения ручки крана.

Все газовые турбокотлы напоминают котельную. Летом отключают систему отопления, но подачу горячей воды не прекращают. Этот прием значительно снижает расход голубого топлива. В этом главное преимущество турбокотлов. Сама конструкция состоит из следующих элементов:

• поклонник;
• сенсорно-электронный блок;
• газовый клапан;
• расширительный бак и теплообменник;
• камера сгорания и насос;
• манометр.

Вентилятор

Двухконтурные котлы оснащены односкоростным вентилятором со встроенным реле давления дыма. Система принудительной подачи воздуха работает следующим образом:

• вентилятор перекачивает кислород;
• образовавшиеся продукты разложения удаляются из устройства.

Принудительная система удаляет вредные газы через коаксиальную трубу, поэтому нет необходимости использовать дымоход.

Теплообменник

Газовая плита имеет двухконтурный теплообменник. Это основная часть котла, благодаря которой работает вся система. Теплообменник подключается к подающему и отводящему патрубкам, по которым вода поступает в устройство.

Жидкость проходит через главный внутренний контур, нагревается до желаемой температуры (контролируемой датчиком) и сбрасывается обратно в систему и в контур отопления. Так нагревается вода и обогревается жилое помещение.

Газовый клапан

Эта маленькая деталь играет важную роль: контроль топлива. В современных котлах с турбонаддувом устанавливаются клапаны с функцией модуляции пламени.

Выбирая обогреватель для дома, стоит обратить внимание на функциональность газовой арматуры и отдать предпочтение деталям с возможностью модуляции

Электронный блок

Электронная плата в навесных турбокотлах расположена в нижней части агрегата. Он скрыт прочным пластиковым корпусом, который фиксируется защелками.

В держателе нет винтов или дополнительных деталей. Это обеспечивает быстрый доступ к электронной доске.

Расширительный бак

Двухконтурные турбированные котлы оснащены расширительным баком. Это дополнительная емкость с водой, которая действует как резервная емкость на случай избытка жидкости. При повышении давления в трубах (из-за увеличения объема воды) впускной клапан открывается и позволяет воде перетекать внутрь себя.

При понижении температуры жидкость вытекает из бака и заполняет радиаторы. Стандартный объем расширительного бака 6-8 литров.

Камера сгорания и насос

Газовый двухконтурный котел имеет небольшую мощность — 35 кВт. Аппарат снабжен закрытой камерой сгорания. С помощью вентилятора воздух поступает по коаксиальной трубе, которая поддерживает горение газа.

Продукты сгорания также покидают турбину. Стандартная камера сгорания изготовлена ​​из медного сплава, а конструкции перекрытий — из чугуна. В стандартных моделях используется трехскоростной насос. Имеет встроенный «воздухоотводчик» и выпускной клапан.

Критерии выбора отопительного газового котла

Когда человеку необходимо отопительное устройство, в первую очередь он обращает внимание на его стоимость, а уже потом на остальные параметры и характеристики. Когда на первом месте стоит цена изделия, лучше приобретать настенную модель, если площадь дома невелика, а вода подогревается электрическим бойлером

Следующим параметром при выборе котла следует считать экономное расходование газа. Этому требованию отвечают конденсационные котлы — как навесные, так и напольные. Они потребляют топлива в среднем на 30 % меньше, но их стоимость и дальнейшее обслуживание обходится гораздо дороже, чем прочих моделей. Поэтому здесь экономия еще под вопросом. Учитывая, что теплообменник в таких котлах стальной, срок их эксплуатации гораздо ниже, чем у напольных аналогов.

Выбирая котел для загородного дома, необходимо убедиться, что он имеет несколько входов-выходов, чтобы в дальнейшем вы смогли подключить горячее водоснабжение либо систему теплых полов.

Настенный котел с бойлером

Поскольку в нашем государстве давление в газовых магистралях не отличается стабильностью, как и напряжение в электросетях, стоит больше внимания уделить наличию в газовых котлах качественной автоматики контроля и безопасности. Сюда относятся:

• Блокировочный термостат, который перекрывает подачу газа, если температура воды достигла критического предела.
• Контролеры и блокираторы, которые также останавливают подачу газа и воды, если происходит сбой в электросети, или скачет давление в газовой магистрали.
• Блокиратор подачи газа, когда тухнет пламя в основной горелке.
• Датчик, контролирующий уровень тяги.

При выборе энергозависимого котла нужно подумать о приобретении стабилизатора напряжения или бесперебойника.

Помните, что купить газовый котел — это только полдела. Достаточно много мороки и волокиты придется вытерпеть, получая разрешение на установку этой чудо-техники. Проводить ее монтаж должны только специалисты, иначе вам не подпишут разрешительные документы. Если же вы купили напольный котел, то придется подготовить для него отдельное помещение, отвечающее всем требованиям газовой и пожарной службы.

Атмосферный газовый настенный котел: принцип работы отопительного оборудования

Теперь опишем подробно принцип работы газового котла с атмосферной горелкой.

Газовая горелка разогревает чугун, который выступает теплообменником. Конструкция такой горелки включается в себя:

• сопло;
• головку горелки;
• эжекционную трубку;
• регулятор воздуха.

На картинке показана схема атмосферной горелки и принцип забора воздуха.

Смешивание воздуха с газом проводится до подачи его на сопла. Горелки по типу смешивания могут быть:

• с полным смешиванием;
• с частичным смешиванием.

Если горелка работает с частичным смешиванием, тогда часть газа подаётся вместе с воздухом, а часть – напрямую. Во втором случае весь газ смешивается с кислородом и поступает в камеру сгорания.

Внимание!
Модели с полным смешиванием газа не поставляются в страны СНГ. Двухконтурный атмосферный настенный газовый котел использует ту же клапанную систему, что и другие двухконтурные котлы

То есть во время обогрева проточной воды (вывод на смесители), теплоноситель будет направлен в теплообменник, а не в систему отопления

Двухконтурный атмосферный настенный газовый котел использует ту же клапанную систему, что и другие двухконтурные котлы. То есть во время обогрева проточной воды (вывод на смесители), теплоноситель будет направлен в теплообменник, а не в систему отопления.

Поговорим о преимуществах и недостатках котлов с атмосферными газовыми горелками. К плюсам относят следующее:

котёл работает даже при низком давлении газа (до 15 мбар), однако в таких условиях сильнее изнашиваются элементы подачи топлива;
котлу не требуется дополнительная подача воздуха для оптимального горения газовой смеси;
широкий диапазон нагрузок;
агрегат работает бесшумно, что особенно важно в ночное время суток;
простота конструкции увеличивает эксплуатационный срок и снижает затраты на замену деталей.

Атмосферный котёл имеет свои недостатки, а именно:

• так как горелки атмосферные требуют открытой подачи воздуха (из помещения), такой газовый котёл менее безопасен (возможно возгорание или выход угарного газа);
• для котла нужно выделить специальное помещение (котельную), что является большой «роскошью» для маленьких квартир.

Принцип работы атмосферного котла

Важное отличие атмосферного котла от турбонагнетателя — тип горелки. В первой модели это набор форсунок, диаметр которых достаточно мал, чтобы обеспечить выход газа под определенным давлением

Он также регулирует количество подаваемого кислорода и, следовательно, интенсивность горения.

Принцип работы основан на том, что горелка нагревает теплообменник, который может быть выполнен из чугуна или стали, тем самым нагревая воду или другой теплоноситель. А процесс горения обеспечивается и поддерживается за счет смешивания газовой смеси с воздухом перед подачей на форсунки горелки

Последние, основанные на принципе смешивания, могут быть частичным или полным смешиванием, эффективность и рабочая эффективность которых немного выше, но важно отметить, что они почти никогда не встречаются на национальном рынке

Все вышеперечисленные факторы можно считать характеристиками или недостатками оборудования в зависимости от конкретной ситуации, но атмосферные котлы имеют два важных и неоспоримых преимущества, которые часто толкают потребителя в свою сторону. В первую очередь, это то, что большинство моделей этого типа энергонезависимы, а потому предпочтительно работать при наличии постоянных перебоев или нестабильного электропитания. Второе преимущество — невысокая цена (по сравнению с турбо моделями сопоставимой мощности) оборудования

Также важно отметить безопасность эксплуатации, за которую отвечает датчик тяги и которой оснащены практически все модели этого типа

(19)

Электрокотел ЭВАН Стандарт С2 — 3 (220/380 В) 10315 рублей в наличии — + В корзинуДобавлен

(3)

Электрокотел ЭВАН Стандарт С2-30 (380 В) 34 668 руб. В наличии- + В корзинуДобавлен

(36)

Protherm Cheetah 12 MTV Коаксиальный газовый котел 49 572 руб в наличии- + В корзинуДобавлено

(46)

Protherm Cheetah 23 MTV Газовый котел 53153 рубля в наличии- + В корзинуДобавленоВсе товары в разделе

Требования к месту установки

Перед тем как выбрать напольный или настенный газовый котел, следует решить вопрос, касающийся места его установки.

Настенный котел благодаря своей компактности может быть размещен практически в любом помещении. Главное, чтобы выполнялся ряд требований, гарантирующий безопасность его эксплуатации: закрытая камера сгорания, подсоединение к коаксиальному дымоходу, принудительное удалением дымовых газов и нагнетание воздуха, обеспечивающего поддержание процесса горения. Установка котла с открытой камерой сгорания на кухне, где имеется вытяжка, недопустима, т. к. в этом случае возможен так называемый «переворот тяги», при котором дым от котла пойдет не в дымоход, а в помещение.

Вариантов размещения напольного газового котла не так уж и много. В силу размеров самого котла, а также всевозможного сопутствующего оборудования речь может идти только об отдельном помещении – котельной. Несмотря на то, что котельная не относится к жилым помещениям, устанавливая газовый котел, следует обеспечить нормальное отведение продуктов сгорания топлива и приток воздуха.

Рейтинг атмосферных газовых котлов напольного типа

В этом сегменте представлены образцы отечественного производства, итальянские и немецкие серии.

RodaKrafterEvoRmod

Немецко-турецкий бренд представляет модельный ряд напольных устройств с надежным чугунным теплообменником. Продукция оснащена кнопочно-цифровой панелью, встроенной системой погодозависимого управления.

RodaKrafterEvoRmod30

Модель одноконтурная, относится к списку лидеров продаж 2018 г. Мощность агрегата 31,2 кВт, потенциал отопительного прибора рассчитан на обслуживание площади до 300 м², теплообменник чугунный секционный, габариты 910х450х475, стоимость от 61 000 р.

RodaKrafterEvoRmod60

Новая модификация устройства с мощностью 60,5 кВт, одноконтурная модель с секционным чугунным теплообменником способна отапливать площадь до 550 м². Габариты 910х450х700, стоимость продукции от 83 000 р.

BaxiSlimEF

Модельный ряд известного производителя отопительного оборудования из Италии разработан под российский рынок. Одноконтурные энергонезависимые агрегаты класса стандарт оснащены чугунным секционным теплообменником.

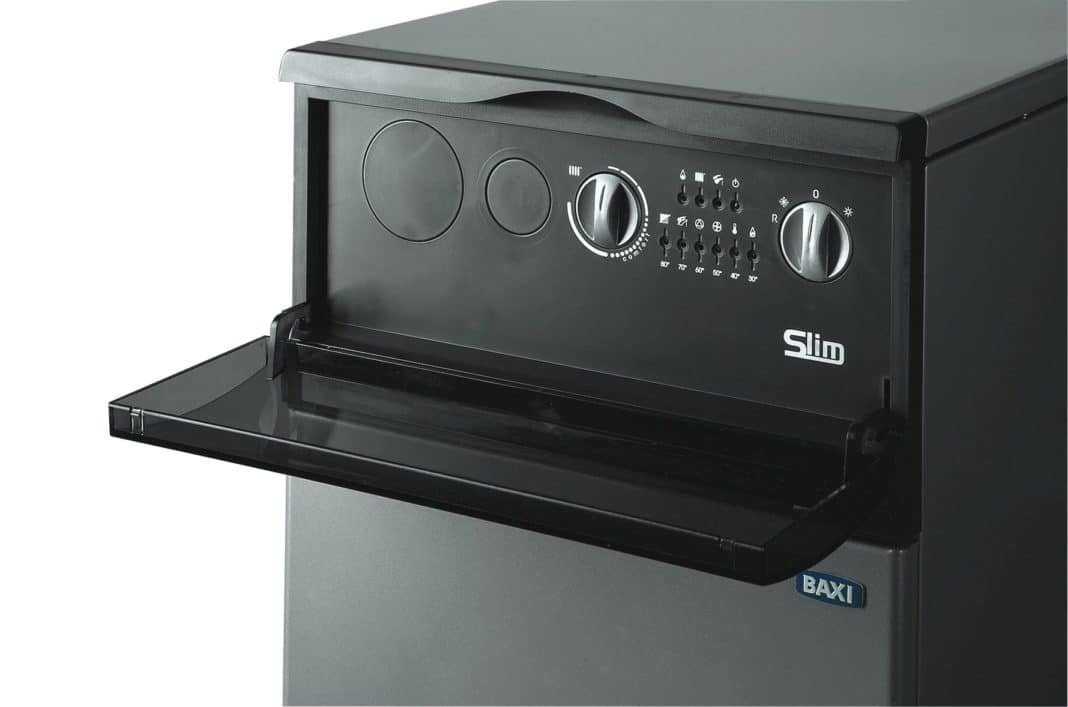

Атмосферный газовый котел BaxiSlim

BaxiSlimEF1.61

Модель с мощностью 60,7 кВт, отапливаемая площадь до 580 м², габариты 850х400х870, стоимость в пределах 84 000 р.

Titan

Напольные отопительные котлы с атмосферной горелкой российского производителя оснащены комплексом систем безопасности, не требуют подключения к электросети, располагают чугунным теплообменником с высокой стойкостью к тепловым нагрузкам.

TitanN30E

Одноконтурный энергонезависимый прибор мощностью 24 кВт, отапливаемая площадь до 280 м², габариты 940х295х570, стоимость варьируется в пределах 38 000-40 000 р.

Виды двухконтурных турбированных газовых котлов

По типу размещения двухконтурные агрегаты с закрытой топкой разделяют на настенные и напольные. Газовые двухконтурные турбированные настенные котлы отопления более популярны за счет своих компактных размеров и удобства использования. Навесные агрегаты часто монтируют в ниши или между шкафчиками, где они практически незаметны.

Навесные двухконтурные турбированные газовые котлы обладает мощностью не более 37 кВт. Если для Вашего помещения требуется больший показатель, то необходимо приобрести напольный агрегат. Котел газовый двухконтурный напольный турбированный может обладать большой мощностью, а также отличается длительным сроком службы по сравнению с навесным. Однако, стационарные модели обладают существенными габаритами, из-за чего им сложнее найти подходящее место.

По принципу работы котлы отопления делят на конвекционные и конденсационные. В первом случае выделяемый пар выводится с дымом наружу. Во втором – пар оседает на поверхность теплообменника и выполняет функцию дополнительного источника тепла. Поэтому конденсационные модели обладают высоким КПД = 96-99% и меньше расходуют топливо.

Лучшие атмосферные газовые котлы настенного типа

Лидерами отрасли считаются линейки из Италии, Кореи, Чехии, бренды с мировым именем обеспечивают широкий ассортимент наименований.

BaxiECO4s

Итальянский бренд предлагает модельный ряд настенных атмосферных котлов с передовой электронной начинкой. Отопительное оборудование выполнено в соответствии с требованиями экологической безопасности. Агрегаты Baxiрасполагают эргономичным дизайном, выделяются надежностью, простотой установки и обслуживания.

BaxiECO4s24

Модель входит в список лидеров продаж 2018 года. Прибор представляет собой двухконтурный агрегат с открытой камерой сгорания, мощность 9,3-26,3 кВт, отапливаемая площадь до 240 м². Стоимость варьируется в пределах 33 500-36 000 р.

BaxiECO5 Compact1.24

Настенная модель пятого поколения представлена в категории эконом-класса. Одноконтурный котел, мощность 9,3-26,3 кВт, габариты 730х400х298, стоимость от 31 000 р.

Dakon

Продукция чешского производителя призвана помочь в решении проблем с обогревом жилья и горячим водоснабжением. Особым потребительским интересом пользуются чугунные модели DakonGLEcoс атмосферной эжекционной горелкой. Оборудование оснащено электроникой Honeywell, прерывателем тяги, предусмотрены дополнения в виде комнатных термостатов, наружных датчиков, антизамораживающих устройств.

NavienAce

Корейский бренд предлагает настенные атмосферные котлы, которые не реагируют на перепады напряжения и прекрасно функционируют в интервале 155-220 вольт. Агрегат способен работать при низком давлении газового топлива (в пределах 4-16 мбар) и воды (0,1 бар)

Также привлекают внимание минимальные габариты и относительная доступность оборудования. Двухконтурные настенные котлы NavienAceATMOоснащены естественной системой удаления продуктов сгорания, чипом, срабатывающим при изменениях напряжения сети, и автоматикой, включающей насос при снижении температуры до 10°C

Критерии выбора

Чтобы правильно выбрать отопительный газовый котел с атмосферной горелкой, рекомендуется учитывать следующие моменты:

Необходимо оценить квадратуру обустраиваемой площади, чтобы подобрать оптимальный по мощности прибор отопления: на обогрев 10 м² требуется 1 кВт мощности

Важно учитывать уровень потери тепла, который зависит от количества окон, наличия неутепленных стен, особенностей обустройства пола
Рекомендуется обратить внимание на вариант котельного оборудования, который способен отапливать площадь на 25% больше, чем реальная квадратура обустраиваемого пространства.
Если прибор отопления выбирается для небольшого жилища, где нет лишнего места для увесистого напольного оборудования с сопутствующими компонентами системы, целесообразно отдать предпочтение компактной настенной модели.
Стоит выбрать напольный вариант прибора отопления, если имеется достаточная площадь для его установки, и есть необходимость в мощном и долговечном аппарате.
При выборе конструкции стоит учитывать, что атмосферный двухконтурный прибор располагает открытой системой забора воздуха, и устанавливают его исключительно в котельной.

При выборе атмосферного газового котла обращайте внимание на КПД

При выборе прибора отопления немаловажное значение уделяется КПД агрегата, так как он показывает параметры полезной энергии, которая расходуется по назначению

Популярные модели

Наконец, стоит сказать несколько слов о наиболее распространенных и известных моделях газовых котлов.

Если выбирать работающий на газе напольный котел – какой лучше по качеству – моделей высокого класса здесь немало: Viessmann (Германия), BAXI (Италия), Bosch (Германия), Protherm (Словакия), Ferroli (Италия), Vaillant (Германия) и т. д. Напольные модели российского производства: Siberia (подробнее: “Как выбрать газовый котел Сиберия – виды, характеристики. преимущества”), Лемакс Премиум, Aton SAAB, TermoMax и другие.

Не меньше на рынке и качественных моделей настенного типа (многие из которых выпускаются теми же производителями): Vaillant (Германия), De Dietrich (Франция), Ariston (Италия), Wolf (Германия), ACV (Бельгия), Viessmann (Германия), Nova-Florida (США), BAXI (Италия), Buderus (Германия) и ряд других. Российские настенные модели: Лемакс, Neva, NevaLux, Данко, TermoMax и т. д.

Конечно, если говорить о качестве, то зарубежные производители здесь на высоте, однако и цена на их продукцию значительно выше. Плюсами газовых котлов российского производства, помимо низкой стоимости, можно считать простоту в обслуживании и в ремонте, а также приспособленность к перепадам давления в магистрали. С учетом указанных нюансов, конкретный выбор всегда остается за конечным потребителем.

Настенные газовые котлы Vaillant Eco TEC plus VU

Настенные двухконтурные котлы малой мощности Eco TEC plus VU от производителя Vaillant относятся к конденсационным. Он способны извлекать дополнительную энергию из водяного пара, содержащегося в продуктах сгорания. Это обеспечивает не только меньший расход топлива, но и высокую экологичность всей системы. Такой котел может эксплуатироваться внутри жилого помещения, как для обогрева, так и для снабжения горячей водой. Его мощность составляет от 24 до 35 кВт, а эффективный КПД приближается к 95%.

Горелка из долговечного нержавеющего сплава обеспечивает плавную регулировку мощности в пределах от 20 до 100% от максимально возможной. Система оборудована теплообменником из нержавеющей стали со специальным покрытием, предотвращающим образование накипи, двухступенчатым насосом, предохранительным клапаном и электронным управлением. Электронный розжиг и система контроля над процессом горения обеспечивает стабильную и безопасную работу котла в автономном режиме.

Котел отлично подходит для отопления и снабжения горячей водой квартир и небольших частных домов. Несколько таких устройств может быть использовано для создании небольших и экономичных мини котельных.

Достоинства: высокий КПД, безопасность, надежность и долговечность. Котел очень прост в эксплуатации, все процессы протекают в автоматическом режиме под контролем электроники. Превосходная экологичность: содержание вредных примесей в продуктах сгорания составляет менее 20 мг/кВт.

Недостатки: сложность и высокая стоимость котла.

Надежность:                      5

Экономичность:                5

Удобство эксплуатации:  5

Безопасность:                    5

Цена:                                    4

Общий балл:                     4.8

Принцип работы атмосферного котла

Важное отличие атмосферного котла от турбированного – это тип горелки. В первой модели она представляет собой набор сопел, диаметр которых достаточно мал, для того чтобы обеспечивать выход газа под определенным давлением

Она регулирует также и количество поступающего кислорода, а соответственно – и интенсивность горения.

Принцип работы основан на том, что горелка разогревает теплообменник, который может изготавливаться из чугуна или стали, таким образом, подогревая воду или иной теплоноситель. А процесс горения обеспечивается и поддерживается смешиванием газовой смеси с воздухом до подачи на сопла горелки

Последние, исходя из принципа смешивания, могут быть с частичным или с полным смешиванием, эффективность работы и КПД у которых немного выше, но важно заметить, что на отечественном рынке почти не встречаются

Все вышеизложенные факторы могут считаться или особенностями, или недостатками оборудования, в зависимости от конкретной ситуации, но атмосферные котлы обладают двумя важными и неоспоримыми преимуществами, которые нередко склоняют потребителя в свою сторону. Прежде всего, это то, что большинство моделей этого вида являются энергонезависимыми, а следовательно, предпочтительнее в эксплуатации при наличии постоянных перебоев или нестабильной подаче электроэнергии. Вторым плюсом является низкая цена (в сравнении с турбированными моделями сопоставимыми по мощности) оборудования

Важно отметить и безопасность эксплуатации, за которую отвечает датчик тяги, и которым оборудуются практически все модели этого вида

Зависимость отопительных котлов от электропитания

В тех регионах, где часто случаются перебои с подачей электроэнергии, далеко не последнее значение при выборе газового котла имеет возможность автономной работы при отключении электричества. Такая возможность присутствует в большинстве отопительных газовых котлов российского производства, имеющих горелки атмосферного типа.

В западных странах, где проблема перебоев с электроэнергией неактуальна, данный фактор не имеет определяющего значения при выборе котла отопления. Тем не менее, в некоторых газовых котлах зарубежного производства также предусмотрена возможность автономной работы при отсутствии электричества.
