Автоматика для скважины: своими руками или с помощью профессионалов

Прокладка труб водопровода

При прокладке труб следует принимать в расчет сезонность использования скважины и насосного оборудования. Это позволит снизить трудозатраты по ее устройству.

Если речь идет о даче, которая не имеет системы отопления, то достаточно вырыть траншею глубиной 20 – 30 см и в ней провести трубы. При этом желательно с уклоном в сторону скважины. Это позволит без особых проблем сливать воду из труб в скважину на зиму. Так же возможен вариант не заглублять трубы в грунт, а провести их по поверхности земли, например, вдоль тропинки.

Если скважина будет снабжать жилой дом круглый год, то важно не заморозить трубы зимой. Для этого необходимо:

  • Учитывать глубину промерзания грунта, и укладывать трубы ниже этого уровня. Обычно глубина промерзания колеблется от 1,5 – 2 метров для средней полосы. Т.е. необходимо выкопать траншею глубиной 2 метра и в нее уложить трубы.
  • На участке водопровода от кессона до дома необходимо проложить вместе с трубой греющий кабель. Он позволит осуществлять подогрев труб, и в случае их замерзания растопить образовавшуюся ледяную пробку.
  • Трубы необходимо утеплить. Утепление позволит более эффективно использовать подогрев, а также слой утеплителя станет дополнительным барьером холоду. Для утепления труб могут применяться различные влагостойкие утеплители.

Виды автоматики для скважинных насосов

К первому (простейшему) поколению автоматики относят следующие приборы:

  • Реле давления;
  • Гидроаккумулятор;
  • Датчики-блокираторы сухого хода;
  • Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Пульт управления находится в помещении

Второе поколение

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

  • Температурный контроль;
  • Аварийное отключение системы;
  • Проверка уровня жидкости;
  • Блокиратор сухого хода.

Третье поколение

Третье поколение представлено мощными системами с расширенным количеством функций. Главная их особенность – возможность тонкого контроля насосного двигателя. В большинстве случаев прибор работает на одинаковой мощности, вне зависимости от того, насколько это необходимо. Например, стандартная автоматика включает насос даже в том случае, если кто-то открыл кран на кухне буквально на несколько секунд. При таких темпах ресурсы оборудования заканчиваются гораздо быстрее, чем хотелось бы. Последнее поколение автоматики тщательно следит за состоянием «сердца» водопроводной системы, уменьшает его износ и помогает сократить расходы на электричество.

Автоматическая насосная станция объединяет в себе несколько функций

Автоматический блок своими руками

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Основные схемы сборки

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

«Насос на бочонке»

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

  • Помещение должно круглогодично отапливаться.
  • Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
  • Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
  • Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Автоматика для скважины призвана обеспечить бесперебойную работу оборудования. Это вовсе не означает, что защитные устройства будут функционировать сами по себе и не потребуют вашего вмешательства. Как минимум два раза в год необходимо производить осмотр и профилактическое обслуживание всех элементов насосной станции. Если вы не знаете, как это сделать, не геройствуйте и вызывайте специалистов. Лучше разово потратить небольшую сумму, чем потом ремонтировать поврежденную автоматику или покупать новое насосное оборудование.

Видео описание

Особенности настройки реле описаны в следующем видео:

При изменении стандартных настроек реле важно понимать, что между показателями всегда сохраняется разница в 1,4 атм. Чтобы изменить это, необходимо закручивать другую гайку, находящуюся на панели управления прибора. Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар

Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку

Таким способом разницу между границами срабатывания устройства можно увеличить до 2,03 бар. Чтобы её уменьшить, делают противоположное – отвинчивают регулировочную гайку.

Конструкция защитного релеИсточник 2proraba.com

При настройке защиты от сухого хода важно учитывать и другие рекомендации:

  • Не стоит выставлять слишком низкую нижнюю границу отключения насоса. Наличие в устройстве погрешности в 0,3 бар приведёт к тому, что реле не сможет вовремя прекратить подачу напряжения.
  • Не лучше выставлять слишком большие значения для срабатывания защиты. В такой ситуации система может обесточиваться без видимой на это причины.
  • Минимальное давление, заданное для срабатывания защиты, приводит к трудностям в запуске насосной станции. Чтобы включить оборудование, придётся сливать воду из гидроаккумулятора.
  • При значительном объёме потребления воды происходит «откат» давления, когда оно резко снижается до критических показателей. Чтобы избежать неоправданного отключения системы, рекомендуется понизить нижнее значение для срабатывания реле.

Рейтинг лучших бюджетных реле

Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.

В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$

Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей

Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.

Italtecnica PM/5-G

Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.

Цена – 700 руб.

Italtecnica PM/5-G Достоинства:

  • приемлемая цена;
  • ручная регулировка;
  • сборка.

Недостатки:

не обнаружены.

Aquario PS-5/2

Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.

Стоимость – 650 руб.

Aquario PS-5/2 Достоинства:

  • приемлемая стоимость;
  • дизайн;
  • присутствует возможность ручных настроек;
  • качество сборки;
  • класс защиты.

Недостатки:

встречаются подделки.

Джилекс РДМ-5

Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.

Цена – 600 руб.

Джилекс РДМ-5 Достоинства:

  • приемлемая стоимость;
  • быстрый монтаж;
  • класс защиты.

Недостатки:

  • часто попадается брак;
  • заявленный класс защиты не спасет корпус от скорой коррозии;
  • контакты быстро выгорают.

WWQ RD-2

Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.

Цена за комплект – 550 руб.

WWQ RD-2 Достоинства:

  • приемлемая стоимость;
  • показатель надежности;
  • простота монтажа;
  • защита корпуса от влаги и пыли.

Недостатки:

габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.

Unipamp LP-3

Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.

Цена – 500 руб.

Unipamp LP-3 Достоинства:

  • приемлемая стоимость;
  • имеется защита от холостого хода;
  • надежность;
  • простота конструкции.

Недостатки:

эксплуатационный срок.

Комплект скважинного насоса

Эффективная эксплуатация системы индивидуального водоснабжения на даче обеспечивается оснащением насосного агрегата следующими элементами:

Комплект скважинного насоса.

  1. Помпой погружного или поверхностного типа. Предназначением устройства является бесперебойная подача воды из глубинной шахты.
  2. Питающим кабелем. Длина электрического провода определяется дальностью размещения скважинного оборудования от места возможного подключения к сети. Безопасность обеспечивается наличием специальной заземляющей жилы.
  3. Гидроаккумулятором. Накопительный бак увеличивает ресурс насосного агрегата, компенсируя резкие перепады напора. Функционирует в паре с предыдущим элементом.
  4. Системой управления. Электронные приборы контролируют процесс эксплуатации помповой установки.

Минимальная заводская комплектация устройства не рассчитана на подсоединение насоса к автоматике. Накопительный резервуар для воды и управляющий блок считаются дополнительным оборудованием и приобретаются отдельно.

Подсоединение помпового агрегата к электрической сети осуществляется несколькими способами. Разница заключается в количестве монтируемых элементов. Существуют следующие варианты:

  1. Прямое подключение. Выполняется без установки дополнительных устройств. Необходимыми комплектующими деталями являются погружной насос и электрический кабель. Для защиты от пробоев тока провод оснащается заземляющей жилой.
  2. Гидроконтроллер. Блок автоматики предотвращает работу агрегата при прекращении подачи воды. Продлевает ресурс силовой установки.
  3. Подсоединение через реле давления. Позволяет запускать и останавливать оборудование при изменении напора.
  4. Комбинированный способ, совмещающий 2 предыдущих варианта. Применяется в загородных владениях с постоянной потребностью в питьевой или технической воде для хозяйственных нужд.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

  • Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
  • Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
  • Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Гидроаккумулятор

Реле давления

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

Как подключить автоматику к насосу – оборудование и последовательность

Чтобы насос, подключенный на воду из скважины, не перегревался, необходимо установить защитное реле. Сделать это очень просто своими руками. Для работы потребуется следующее оборудование:

  • Гидробак определенной емкости;
  • Манометр и реле давления;
  • Переходная муфта и муфта с цанговым зажимом;
  • Трубы из пластика и латунный переходник.

Подготовив все необходимое, нужно внимательно изучить схему подключения реле. Изучив схему, необходимо переходить к монтажу. Алгоритм работы выглядит следующим образом:

  1. Для начала необходимо обмотать вход гидробака фум-лентой;
  2. После этого на вход гидробака прикручивается переходная муфта;
  3. Далее к переходнику из латуни необходимо подсоединить манометр и реле давления;
  4. Латунный переходник подключается к установленной на баке переходной муфте;
  5. Из пластиковой трубы нужно сделать специальное колено, предназначенное для соединения реле давления, гидроаккумулятора и системы водоснабжения дома;
  6. Шланг погружного насоса подключается посредством муфты с цанговым зажимом;
  7. В конце к контактам реле потребуется подключить питание 220 В и кабель насоса.

При подключении следует убедиться, что проводка кабеля надежно прикреплена к колодке клемм. Полярность, как питающего насоса, так и напряжения, значения не имеет.

https://youtube.com/watch?v=U1ilKISGa68

Причины снижения давления в системе и как увеличить напор воды в насосной станции

Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:

На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода

  1. Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
  2. Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
  3. Убедиться в герметичности всасывающего трубопровода.

Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.

Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.

Давление воды в системе легко регулируется автоматикой

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

  • Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
  • Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
  • Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья. Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу. На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы. Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется. Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения. Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Подключение гидроаккумулятора, автоматики

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

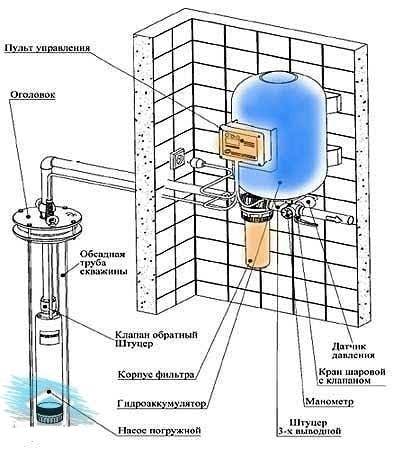

Устройство насосной станции

Необходимое оборудование для водоснабжения из скважины

Если у вас достаточно глубокая скважина, то вода будет подниматься из нее самотеком, за счет давления, которое формируется в водоносном слое после известняковых пород. Но этого недостаточно для обеспечения 2 и более человек, потребуется насосная станция, затем трубопроводы и фильтры, которые будут дополнительно очищать воду. В целом, общая схема водопровода в доме будет выглядеть так вот, как на фото.

  1. Оголовок скважины. Для чего он нужен? Будем считать его «каской» скважины, которая защищает от падения разного мусора и кирпичей. Также через нее опускается насос, привязывается и подключается (на ней часто размещают реле питания).
  2. Электрический кабель. Здесь вроде все понятно. Он питает насос, обладает 3 слоями изоляции (специальные кабели для подводного использования), сечение подбирается согласно мощности насоса и все это написано на табличке приспособления. Для обычного водоснабжения загородного дома часто используют медный кабель 4х2,5 мм2 (со встроенным конденсатором).
  3. Оцинкованная труба. Она защищается от коррозии слоем цинка, предназначена для извлечения подвижных частей из скважины (они поднимаются тросом).
  4. Стальной трос. Здесь вроде все понятно: с его помощью вытаскиваем или погружаем насос и все, что нам вздумается. 2 мм достаточно. Можно 3 мм толщиной для уверенности.
  5. Муфта кабельная (если потребуется). Используется для наращивания проводящего ток элемента, кабеля.
  6. Адаптер. Он устанавливается на уровне отвода воды, позволяет сделать «колено» в 90 градусов и завернуть трубопровод, вывести необходимый диаметр трубы.
  7. Полиэтиленовые трубы. По ним вода идет вверх и везде, куда ее поведут.
  8. Намотки на кабель. С их помощью он крепится к трубе и всему, что попадется под руку. Задача такой намотки – уберечь кабель от натяжения и обезопасить водоснабжение жилого дома на все время эксплуатации системы.
  9. Обратный клапан. Насос выключается – вода не падает и не уходит из системы назад. Это его единственная задача.
  10. Ниппель. А без него у вас никак и не получится сделать водоснабжение в доме своими руками, поскольку с его помощью вы подключаете насос к трубопроводу. Внутренний диаметр должен соответствовать резьбе на глубинном насосе, а наружный подходить под трубу диаметром 42 мм (чаще всего такие устанавливают).
  11. Скважинный насос. Как же без него – основная вещь в любом водоснабжении частных домов из скважины. Выбирать его надо исходя из расхода воды и высоты столба давления. Все характеристики насоса написаны на его этикетке. Оптимальный расход воды в час – 3 м3, этого достаточно для 4 человек, для полива и других нужд в частном доме.
  12. Утеплитель. Зачем он там нужен – непонятно, но коль уже его нарисовали, то установим и мы его. На самом деле, земля не промерзает на глубину 150 сантиметров и актуальность утепления входа трубы появляется только если вы живете за полярным кругом. Тем не менее, он стоит 30-40 рублей, поэтому можно и установить.
  13. Кран. При водоснабжении частного дома вам потребуется часто закрывать воду своими руками и что-то доделывать. Этот кран для этого и создан. Поворачиваем – бежит вода, еще раз поворачиваем – не бежит.
  14. Тройник. Думаю, объяснять не надо, на картинке понятно, зачем он там стоит и что это вообще такое.
  15. Фильтр. Он чистит воду от всякой нечисти, попадающей туда при использовании и монтаже автономного водоснабжения в общем и его частей по отдельности.
  16. Еще один переходник, ничего особенного.
  17. Автоматика. Это «компьютер», который отключает всё при любых неисправностях или пропаже воды из скважины (при активном использовании).
  18. Гибкая шланга. Обычная ПВХ шланга низкого давления.
  19. Гидроаккумулятор. Он обязательно нужен для стабильной работы всей системы, поскольку перебои могут быть всегда, особенно при активном потреблении воды на протяжении длительного времени.
