Бетонные лотки для ливневой канализации

Подготовка к монтажу лотков

Подготовительные работы осуществляются в несколько этапов:

  1. Разработка и утверждение проектных документов, в которой указаны описания главных конструктивных элементов и мест размещения ливневой канализации.
  2. С учетом проектной документации на месте установки лотков выполняется разметка.
  3. Подготовка всех конструктивных составляющих и вспомогательных материалов и инструментов в необходимом количестве для последующего использования.
  4. Подготовка подъемных кранов для перемещения тяжелых бетонных конструктивных элементов.

Установку можно выполнять после того, как все подготовительные работы будут выполнены.

Особенности изготовления и материалы

Характеристики материалов

При создании изделий из бетона используются две методики. Это вибролитье или вибропрессование. В первом случае уплотнение бетона идет в процессе заливки формы путем воздействия вибрацией. Во втором – детали уплотняются особым прессом. Такие изделия крепче, поскольку под давлением пресса ликвидируются возможные полости и пузырьки воздуха в толще бетона. Это исключает риск внутренних расколов.

Для улучшения устойчивости к нагрузкам в бетонную смесь добавляют особые пластифицирующие вещества и присадки. Добавки, которые вовлекают воздух и не боятся сульфатов, делают лотки стойкими к перепадам температур, негативному воздействию влаги.

Железобетонные лотки армируют стальными прутками и создают из цемента марок не ниже М500. Изделия получаются прочными, устойчивыми к нагрузкам, но очень тяжелыми. Их вес может достигать до 2,5 тонн. Однако такие лотки необходимы в местах с большой проходимостью тяжелого автотранспорта.

Вместо стали сейчас используют стекловолоконную арматуру или фибру из полипропилена. Они дают нужную прочность, увеличивают антикоррозийные качества. Такое изделие весит меньше, чем ЖБИ, но стоит дешевле. Благодаря фиброванию также снижается усадочная деформация и растет стойкость к нагрузке на изгиб.

Несмотря на довольно высокую стоимость, пользуются спросом полимербетонные изделия. Их характеризует смешанный состав из бетонного раствора и расплавленного пластика. Такие желоба долговечны, прочны и износостойки, не боятся воздействия агрессивных сред.

Можно ли сделать бетонные водоотводы самостоятельно?

Сегодня цена на данный вид оборудования не территории России колеблется в пределах 160-170 руб./шт.

Если вы не хотите сильно тратиться и располагаете достаточным количеством времени, то можете попробовать изготовить бетонные водоотводные лотки своими руками.

Если вы будете четко следовать инструкции, то все обязательно получится.

Водоотводный бетонный лоток своими руками

Итак, начинается обустройство ливневой канализации с составления проектной документации.

Далее вам потребуется сделать такие шаги:

  • подготовить для заливки оборудование и машинное масло. Формы могут использоваться пластиковые или металлические, их основа смазывается маслом, после чего внутрь устанавливается арматура;

    Форма для заливки бетонных лотков

  • стоит отметить, что металлические проволоки обязательно закрепляются методом сваривания, причем из-под цемента концы не должны выступать;
  • после заливки бетонной смеси формы закрепляются, и до момента ее застывания находятся в определенном положении. Так обеспечивается максимальная ровность поверхности;
  • через неделю вытаскиваете сформированный канал (аккуратно), при необходимости обрабатываете его краской с целью обеспечения гладкости поверхностей.

Сформированный бетонный лоток

Запомните! Если вы точно выдержите технологию изготовления, то полученные изделия практически не будут отличаться по качеству от покупных лотков.

Схема и принцип установки самодельных лотков и производственных в принципе не отличаются. Здесь главное соблюсти небольшой уклон, чтобы вода не застаивалась в желобах.

Кстати, для изготовления бетонных лотков своими руками вам понадобится:

  • совковая и штыковая лопаты;
  • кельма или мастерок;

    Кельма или мастерок

  • ведро/тачка для транспортировки раствора;
  • бетономешалка;

    Бетономешалка

  • перфоратор с насадкой миксера (необходимо его наличие при отсутствии машины для перемешивания раствора).

Когда все этапы монтажа выполнены, работоспособность системы можно проверить.

Для этого в нее сначала выливается вода, а потом смесь воды с песком (своего рода имитация стоков после сильных дождей).

В лотках не должно ничего остаться, только в этом случае можно считать, что все сделано правильно.

Виды бетонных лотков для канализации

Различают 4 основных разновидности бетонных лотков:

  • Бетонные, отличающиеся наибольшей прочностью;
  • Железобетонные изделия лучше сохраняют целостность, меньше пропускают воду;
  • Полимербетонные объединяют качества бетонных и пластмассовых изделий;
  • Полимерпесчаные по сравнению с другими изделиями достаточно гибкие и имеют неограниченный срок службы.

Последние считаются самой передовой разработкой.

В продаже доступны только некоторые модели бетонных лотков, способные выдерживать по-настоящему большое давление. Поэтому при выборе нужно учитывать класс прочности изделия.

Различают несколько видов бетонных лотков:

  1. Усиленный с встроенной чугунной решеткой с классом прочности ABCD. Модели SUPER DN 100 и SUPER DN 150.
  2. Облегченный канал с классом прочности ABC. Модель DN 100.

Полимербетонные изделия имеют такие отличительные особенности:

  • Монолитность и достаточно высокая прочность изделия;
  • Жесткость;
  • Не поддается химическому воздействию;
  • Высокая продолжительность эксплуатационного периода.

Лотки создаются из состава, в который входит кварцевый песок, а также гранитная крошка. В качестве затвердителя используются полиэфирные или эпоксидные смолы. Благодаря замене цемента на полимер, изделие не подвергается различным химическим воздействиям. Поскольку в состав смеси из которой создается лоток, входит пластик, изделие намного легче бетонной конструкции. Такие лотки устанавливаются в различных проектах городского строительства.

Существует классификация бетонных лотков для оборудования ливневой канализации:

  • Класс F900 наиболее прочные изделия используются в аэропортах, крупных логистических центрах, аэропортах;
  • E600 используется при проектировании транспортных магистралей, оборудовании крупных промышленных объектов;
  • D400 лотки устанавливаются на автострадах с большой проходимостью, заправочных станциях, крупных гаражных комплексах, на малых промышленных зонах;
  • Класс C250 применяется при оборудовании автотрасс с небольших и средних размеров, малых парковочных площадок для легкого транспорта.

Бетонные лотки классифицируются на только по прочности, но и по другим параметрам. Сегодня изготавливаются лотки стандартной длины 1 м. внутреннее сечение может составлять от 100 до 500 мм.

Из каких материалов изготавливаются лотки, их стандартные размеры

Для оборудования водоотводной системы могут применяться каналы различного профиля, размера, изготовленные из самых разных материалов. Для правильного их выбора нужно знать особенности каждого из этих видов

Основное различие лотков состоит в материале изготовления, поэтому уделим этому вопросу максимальное внимание

Бетонные лотки

Тяжелые, но очень надежные и недорогие бетонные лотки прекрасно справляются с отведением воды даже в больших объемах. Инертность бетона (фибробетона) к агрессивным составам позволяет отводить от фундаментов зданий и дорожных покрытий солевые и прочие химические составы. Это наиболее надежные из всех видов подобных изделий, способные выдерживать значительные весовые нагрузки.

Фото бетонных водоотводных лотков разных размеров

Как недостаток можно отметить большой вес лотков, ведь он может начинаться со 100 кг. Этот фактор увеличивает стоимость их транспортировки и установки, так как приходится использовать погрузочную технику и большое количество рабочих.

Бетонные лотки для ливневки устанавливаются с помощью техники

Стандартные размеры бетонных и железобетонных желобов:

  • длина — 1 м;
  • ширина по сечению — 10-50 см;
  • высота конструкции — 9-76 см.

Пластиковые лотки

Материалами для изготовления пластиковых каналов служат полипропилен и полиэтилен (ПНД). Пластиковые лотки для ливневой канализации устойчивы к большинству химических веществ, находящихся в дождевой и сточной воде. Их пропускная способность весьма высока благодаря гладким стенкам, на которых не задерживается мусор. Небольшой вес изделий (до 15 кг) дает возможность легко их транспортировать и устанавливать лотки своими руками. Использование погрузочной техники исключается.

Недостатки пластика также имеют место. Такие каналы обладают меньшей прочностью по сравнению с бетонными образцами, немного меньшими показателями долговечности, а также более высокой стоимостью.

Пластиковые желоба для ливневки

Наиболее популярные размеры пластиковых лотков для ливневки:

  • высота с решеткой или без нее — 6-30 см;
  • ширина — 14-20 см;
  • длина стандартная — 1 м.

Полимербетонные лотки

Такие изделия набирают популярность ввиду сочетания положительных качеств бетона и пластика. Они производятся из гранитной крошки, кварцевого песка или подобных им материалов в сочетании с эпоксидными или полиэфирными смолами. Полимерные компоненты заменяют собой цемент. Желоба из полимербетона обладают малым весом, но значительной прочностью и гибкостью. Они отличаются от бетонных аналогов более гладкими стенками, улучшающими их пропускную способность. Причем, нагрузка на композитные лотки может быть максимальной, как для бетонных водоотводов.

Полимербетонный водоотводный лоток с металлической решеткой

Полимербетонный ливневый лоток имеет следующие размеры:

  • длина лотка — 1 м;
  • ширина — 7-30 см;
  • высота — от 5,5-12,5 см.

Лотки из полимерпесчаника

Для изготовления желобов из такого композитного материала как полимерпесчаник, используется смесь мелкофракционного песка и полимерной крошки. Смесь разогревается до температуры ее плавления, а затем прессуется. На выходе получаются изделия заданной формы. Лотки сочетают в себе упругость пластика и прочность кварца, поэтому могут быть использованы в большинстве случаев прокладки ливневой канализации. Тем более, что их стоимость их невысока, а вес вдвое меньше, чем у бетонных каналов.

Полимерпесчаный водоотводный лоток

Размеры полимерпесчаных лотков:

  • Длина — 1 м;
  • высота — 7-12,5 см;
  • ширина — 140 см.

Монтаж водоотводных лотков своими руками

Комплексная система водоотвода

Комплексный водоотвод включает в себя:

  • систему водоотвода с кровли;
  • поверхностный водоотвод;
  • внутренний отвод воды;
  • систему отвода грунтовых вод;
  • дренажные канавы.

Другими словами комплексный водоотвод состоит из всех систем сбора воды.Этот вариант поможет избежать любых вопросов связанных со скоплением осадков. Исключит образование луж, льда, заболоченности, сохранит фундамент и т.п.

Установка водоотводных лотков

Для того, чтобы самостоятельно установить водоотводные лотки из любого материала потребуется вырыть траншею, по разметке. Разметку можно сделать с помощью бечевки и кольев.

Траншея по размеру должна быть шире лотка. В готовый ров следует засыпать щебень с песком. Сверху поставить лоток.

Изделия между собой герметично соединяются. Цементным раствором укрепляются стенки. Раствору дают высохнуть от 48 часов до 72.

Лучше сразу установить решетки. В процессе застывания цемент расширяется и может сдавить лоток, в результате решетка не ляжет плотно. А сам лоток может деформироваться.

Когда цемент застынет, оставшиеся пустоты заполняются грунтом. Чуть выше уровня лотка. Со временем насыпь осядет.Не забудьте поставить пескоуловитель с одной стороны и боковую заглушку с другой. У изделий из пластика, места стыков обработать герметиком .

Такой монтаж водоотвода подойдет для лотков из любого материала.Водоотводные лотки из бетона можно устанавливать без бетонирования. Они достаточно тяжелые, что бы вынести нагрузку.Это касается только монтажа в частном секторе, на приусадебном участке, в местности, где отсутствует тяжелая нагрузка.

Щелевые лотки идеально подходят для установки между плиткой тротуара, во всех местах где хорошо соблюсти эстетический вид и избежать на поверхности бросающиеся в глаза отверстий.

Особенности щелевых лотков в том, что их устанавливают под покрытие.Так же не стоит забывать, что требуется определенный уклон поверхности к щели, для хорошего отвода воды.

Водоотводы для кровли устанавливают из полимерных или металлических лотков. Для их монтажа потребуются специальные крепежи. Собирать лучше на горизонтальной поверхности. Монтаж производить как минимум вдвоем.

Места стыков обрабатываются герметиком.Траншея должна быть шире лотка.
Если есть решетка, установить ее перед бетонированием.Все лотки монтируются на фундаментную подушку из песка и щебня.

Любые виды лотков устанавливаются под уклоном.Материал изготовления водоотводной системы выбирается в соответствии с ее предназначением.

Всегда устанавливается пескоуловитель.Раз в год система подлежит очистке.

Любой вид водоотвода устанавливается ниже уровня поверхности на 5мм.Водоотводные лотки установленные своими руками прекрасно справятся со своей задачей. Увеличат срок службы дорожного покрытия, фундамента и сберегут землю от перенасыщения влагой.

Особенности и применение бетонных лотков

Для производства бетонных лотков используют методику вибропрессования или вибролитья. Благодаря этому внутри конструкций не образуются пустоты. Так изделия получаются достаточно прочные и долговечные. Нередко в бетон добавляют специальные составы для усиления всех характеристик. Также лоток отличается морозостойкостью и устойчивостью к влаге. Благодаря таким характеристикам монтаж лотков можно проводить на любых объектах.

Бетонные лотки, как правило, применяются для небольших объектов

Сфера применения бетонных лотков:

  1. Для небольших объектов. Здесь лотки используются, когда есть определенные ограничения, и нельзя глубоко монтировать лоток. Это могут быть гаражи, балконы, крыши.
  2. Для стандартных объектов. Ими выступают подъездные пути, стоянки, спортивные площадки, тротуары.
  3. Для больших объектов. Используются для зон с активным движением. Это могут быть заправки, автомагистрали, промышленные здания. В состав бетона при этом добавляют специальное вещество для увеличения прочности.

Чтобы обеспечить качественный отвод воды, потребуется сделать расчеты водопроводной системы. Главное, чтобы лотки справлялись с потоком воды

При выборе оборудования обращают внимание на материал, конструкцию и габариты. Правильные расчеты смогут обеспечить специалисты по продаже дренажных систем

Цена на бетонные лотки формируется в зависимости от модели и объема. Наиболее дорогие – телескопические изделия. Они способны быстро отвести большое количество воды

При выборе важно обратить внимание на зацепки и трещины. Также следует изучить сертификаты качества

Классификация

Бетонные лотки дифференцируются по несущим характеристикам, которые находят отражение в виде классе нагрузки:

  • С250 – элементы, которые используются при строительстве автомобильных трасс со средней и малой интенсивностью движения, а также при обустройстве инфраструктуры автостоянок легкового транспорта;

  • D400 – изделия востребованные для дорог и автотрасс большой пропускной способностью с высокой интенсивностью движения, а также для промышленных зон, гаражных комплексов и автомобильных заправок;

  • F900 – элементы с таким обозначением обладают самыми высокими прочностными показателями и находят применение в качестве отдельных модулей в системах водоотводов портов, аэропортов, крупных центров логистики и доставки грузов;

  • Е600 – класс, соответствующий изделиям, переназначенным для формирования водоотвода с полотна автомобильных магистралей, железной дороги, а также для использования в условиях крупных промышленных предприятий.

Для бытовых целей находят применение полимербетонные лотки или изделия класса С250, обладающие наименьшей стоимостью. Помимо этого модули классифицируются по таким параметрам, как: форма, глубина, габаритные размеры. Ныне реализуется производство лотков одинаковой длины – 100 см, в то время как значение внутреннего сечения может варьироваться в широких пределах.

Помимо этого по конструкции различают телескопические и прикромочные лотковые элементы.

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка.

Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона.

После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Изготовление бетонного лотка для ливневой канализации

Для формирования прочного бетона рекомендуется использовать следующие материалы:

  • отфильтрованный песок без посторонних примесей;
  • щебень средней или мелкой фракции;
  • портландцемент М400, который характеризуется высоким уровнем морозостойкости и прочности (при желании можно использовать другие сорта цемента);
  • арматуру диаметром 6 мм.

Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть 1:2:4 или 1:3:5. Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.

Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка. Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии 5-10 см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба. Разбирать форму и извлекать трубу можно через сутки после заливки смеси.

Ровная внутренняя поверхность лотка способствует быстрому и эффективному отводу дождевой воды

Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации.

Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия. Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки – это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.

https://youtube.com/watch?v=f9QqaUKm1hY

1 Общие сведения.

Для обеспечения безупречной работы системы поверхностного водоотвода, при установке водоотводных каналов и других элементов водоотвода, необходимо соблюдать следующие важные требования.

Водоотводные лотки и бетонные пескоуловители следует подбирать в соответствии с классом нагрузки (табл. №1) , их водопропускной способностью, а также с учетом предполагаемого перемещения собранной воды к одному или нескольким организованным стокам (канализации).

Для подключения линейного водоотвода к канализации могут быть использованы следующие решения:

  • при помощи пескоуловителя;
  • при помощи заглушки торцевой с выводным горизонтальным патрубком;
  • при помощи лотков канальных с вертикальным водосливом (с установкой муфты) в дне лотка.

Допускается соединение нескольких линейных систем поверхностного водоотвода в одну систему, посредством дополнительной распиловки изделий и правильной их стыковки, с учетом обеспечения всех требований по несущей способности конструкции и конечной водопропускной способности

При использовании лотков для водоотведения жидкостей с агрессивными средами (АЗС, автомойки и др.) особое внимание следует уделить заделке стыков между лотками.   Монтаж водоотводных лотков и пескоуловителей типа ЛВК ВМ STEP, ЛВК ВМ plus  и ЛВК ВМ light производится вручную или специальными приспособлениями и захватами

Монтаж водоотводных лотков и пескоуловителей типа ЛВК ВМ SIR, ЛВК ВМ CANAL SIR, ЛВК ВМ CANAL PLUS  производится специальными приспособлениями и захватами или при помощи ремонтных болтов с проушинами, закреплением их в резьбовые отверстия металлических уголков (места крепления решеток) или специальные резьбовые отверстия в бетоне (внутренний анкер) при их наличии. При монтаже водоотводных лотков и пескоуловителей необходимо соблюдать правила строповки и перемещения грузов.

Таблица №1

Класс нагрузки

Рекомендуемая продукция



Класс А 15

Величина нагрузки 15 кН (1,5т). Пешеходные зоны. Велосипедные дорожки. Частные гаражи. Благоустройство территории.


Класс В 125
Величина нагрузки 125 кН (12,5т). Дороги с движением легкового транспорта. Парковки легковых автомобилей. Индивидуальная застройка.



Класс С 250

Величина нагрузки 250 кН (25т). Предприятия автосервиса. Стоянки автомобилей. АЗС.


  Класс D 400
Величина нагрузки 400 кН (40т). Транспортные терминалы. Авто-предприятия. Промышленные зоны.


Класс Е 600
Величина нагрузки 600 кН (60т). Промышленные предприятия. Причалы. Склады.


Класс F 900
Величина нагрузки 900 кН (90т). Аэропорты. Военные базы. Области высоких нагрузок на дорожное покрытие.

ЛВК ВМ massiv



Установка системы водоотвода

Инструменты и материалы:

  • лопата;
  • молоток;
  • ножовка;
  • ручная пила с алмазным диском;
  • бетон;
  • водоотводные лотки;
  • решетки;
  • герметик на основе акрила.

Инструкция:

Схема линейного водоотвода.

Сначала на основе данных о площади водоотвода, количестве осадков и виде поверхности (асфальт, грунт, песок и т.д.), где будет производиться установка, составляется схема планируемой водоотводной системы и выбираются модели водоотводных желобов, чтобы исключить возможность того, что водостоки не справятся с объемом воды. Также стоит учесть степень физической нагрузки и состав воды, в особых случаях дренаж обрабатывается специальным средством, защищающим поверхность лотка от агрессивной среды. Обычно установка водоотвода осуществляется по периметру дома, участка и рядом с гаражом

Не обязательно следовать именно такому плану, важно понимать, что установка системы должна происходить там, где существует ее необходимость.
Следуя утвержденной схеме, подготовить каналы, где позже произойдет установка лотков. Каналы для наибольшей точности намечаются на поверхности маркировочным шнуром

На дно каналов необходимо установить бетонную подложку (10 см). Ширина каналов должна быть на 20 см больше ширины лотка, а глубина должна быть такой, чтобы после осуществления установки дренажной системы ливневые решетки находились примерно на 5 мм ниже уровня поверхности, в которую происходит установка. В нижней точке системы должен находиться канализационный слив.
По центру подготовленных каналов укладываются водоотводные лотки, а оставшееся пространство по краям заливается бетоном.
Закрепление на водоотводах металлических решеток. Если необходимо (например, на угловых стыках), решетки распиливаются пилой с алмазным диском.

Систему можно монтировать как с пескоуловителем, так и без, причем подключение к канализационному сливу будет в первом случае идти через пескоуловитель, в котором перед его установкой следует выбить заглушку. Если пескоуловитель не используется, в лотке можно вырезать отверстие под слив. В пластиковых лотках есть специальное место под крепление к канализационной трубе, а в бетонном лотке нужно просверлить отверстие по контуру в нескольких местах, а затем выбить лишнюю часть молотком с внутренней стороны.

Для создания из бетонных лотков угловых стыков нужно пользоваться пилой с алмазным диском, причем если нужно создать угол в 100 градусов, на стыкующихся лотках необходимо отрезать углы по 50 градусов, то есть углы на стыкующихся лотках должны быть равны. Распил производится с захватом обеих стенок лотка. Стыки лотков герметизируются акриловым герметиком.

Достоинства и недостатки

Бетонным желобам присущи следующие положительные свойства:

  1. Низкая цена.
  2. Устойчивость к воздействию химических веществ.
  3. Коррозиеустойчивость.
  4. Высокая степень прочности.
  5. Влагонепроницаемость.
  6. Устойчивость к колебаниям температур.
  7. Цельность сооружения.
  8. Универсальность применения.
  9. Гладкая поверхность способствует эффективному отводу мусора.
  10. Изделие является экологически чистым.
  11. Нет замены по более низкой стоимости.
  12. Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
  13. Длительный срок эксплуатации (более 50 лет).

К недостаткам конструкции можно отнести:

  1. Большая масса затрудняет монтаж желобов.
  2. Высокая стоимость транспортировки лотков.

Характеристики водоотводных лотков

Технические характеристики и свойства водоотводных лотков из бетона определяются их назначением и способом производства. Чем выше нагрузка, которую способен выдержать лоток, тем выше марка цемента используется для его производства. Для упрочнения применяется армирование из стальных прутьев.

Основные характеристики лотков по требованиям ГОСТа:

Прочность на сжатие – соответствует минимум марке бетона М300.
Фракция наполнителя – максимум 15 миллиметров.
Цемент для производства – марки минимум М400.
Толщина бетона над арматурой – слоем минимум в 15 миллиметров.
Внешний вид – отсутствие любых неровностей и наплывов, трещин и сколов.

Размеры изделий могут быть разными – стандартные предполагают длину 1000 миллиметров, ширина и высота, толщина стенок могут быть разными.

Как обозначаются размеры водоотводных лотков:

DN – внутренняя ширина в миллиметрах (100, 150, 200 и 300, 500 в Европе, в России применяют 110, 150, 160, 200, 300 и 500). Если маркировка указывает DN 500/150, то вторая цифра обозначает внутреннюю глубину.
L – длина секции, может быть в диапазоне 50-300 сантиметров, реже можно найти 6 метров или 70 сантиметров.
В – наружная ширина лотка, бывает от 40 до 190 сантиметров.
Н – высота лотка, варьируется в диапазоне 38-150 сантиметров.

Правила установки лотков для отвода воды

Для того чтобы правильно смонтировать лотки-ливневки на любом объекте, необходимо придерживаться четких правил. В противном случае система отвода вод не ласт желаемого эффекта и приведет как минимум к засорам, как максимум — к заболачиванию местности или порче бетонного основания зданий, дорожек и пр.

Поэтому выбирайте и монтируйте лотки для ливневки по таким принципам:

Пропускная способность у выбранного вами изделия должна быть просчитана по формуле = количество осадков в среднем за месяц умноженное на 25%. Таким образом, удастся правильно подобрать лоток для ливневки именно на конкретной местности.

Материал , из которого будет изготовлен желоб, должен быть уместным для вашего объекта. Вряд ли мощный чугунный лоток станет правильным решением для бытового применения в саду или на даче.
При укладке лотков для ливневки соблюдайте уклон в строну канализации из расчета 1 см на один метр изделия.
Для качественной системы отвода воды нужно применять и хорошую подложку под желоба. Лучше использовать песчано-гравиевую подушку толщиной 10 см, или хотя бы подсыпку из щебня той же толщины.

Решетки для бытового применения на лоток для ливневки можно выбрать более легкие. Подойдёт оцинкованная сталь

К тому же все решетки лучше фиксировать при помощи специальных замковых соединений.
Важно также обустроить и систему пескоулавливания в желобной системе отвода воды. Это позволит предотвратить заиливание и загрязнение коммуникации.

Самостоятельный монтаж дренажных лотков

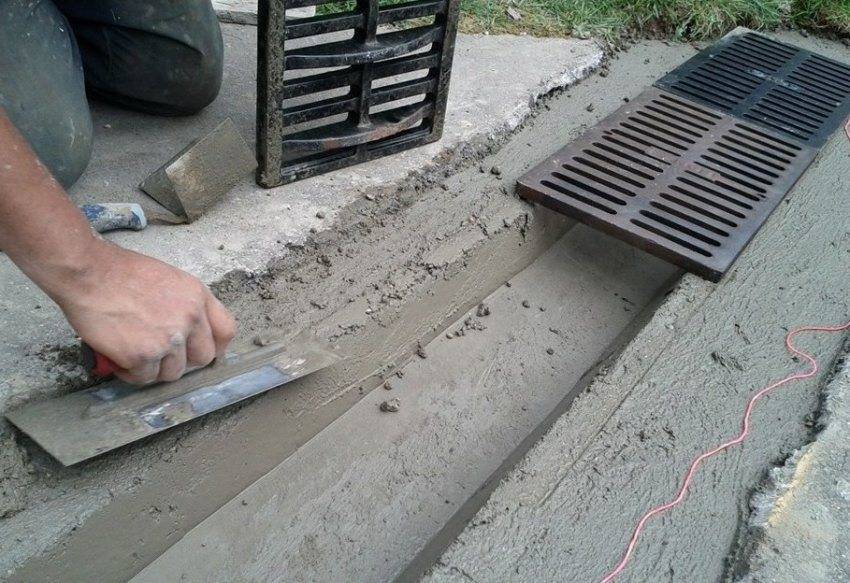

На фото этап монтажа лотков для отвода воды

Монтаж водоотводных лотков не так сложен, как может показаться на первый взгляд. Установить своими руками железобетонные изделия не получится без привлечения профессиональных монтажников и такелажников. Поэтому рассмотрим, как установить обычный бетонный лоток у себя на участке.

Краткая пошаговая инструкция:

  1. Опираясь на проектную документацию участка и инженерных систем, производится точная разметка всей сети водоотводных лотков.
  2. По разметке и согласно размерам лотка, роется траншея. При этом нужно соблюдать уклон. Также сам лоток должен быть ниже всей поверхности на 5 мм.
  3. На основание траншеи укладывается и хорошенько утрамбовывается песчано−гравийная подушка.
  4. На подготовленное основание устанавливаются сами лотки, учитывая уклон для стока воды. Для герметизации стыки лотков обрабатывают специальным герметиком.
  5. Когда установка сети лотков для водоотведения закончена, можно засыпать оставшееся место землей и приступать к облагораживанию всего участка.
  6. Решетки монтируются в последнюю очередь.

Видео в этой статье расскажет более подробно как устанавливать водоотводные лотки, а также раскроет секреты монтажа дренажной системы.

https://youtube.com/watch?v=f9QqaUKm1hY

Бетонные водоотводные лотки – незаменимый атрибут любого аккуратного участка. И если грамотно сделать расчет и монтаж всей дренажной системы, то о такой пакости, как лужи и грязь во дворе, можно забыть навсегда.

Установка лотков для ливневой канализации

Установка водоотводных лотков — процесс ответственный и трудоемкий, но при соблюдении всех правил монтажа вполне возможно смонтировать водоотводные лотки своими руками.


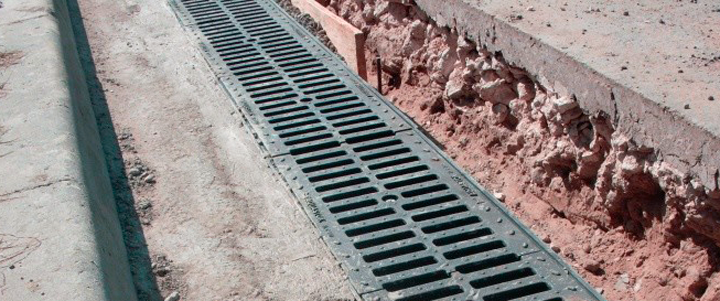

Ливневая канализация из водоотводных лотков

Работа выполняется в такой последовательности:

  1. Размечается территория под траншею соответствующей ширины. Обязательно учитывайте уклон не менее 1 см на погонный метр для лучшего самотека воды.
  2. Прокапывается траншея по всей протяженности водосбора.
  3. Утрамбовывается дно траншеи.
  4. В траншею засыпается песчаная подушка.
  5. Дно и стенки траншеи заливаются жидким бетонным раствором.
  6. При необходимости сначала устанавливаются пескоуловители. Далее поверх раствора устанавливаются лотки. Каждый из них стыкуется с соседним лотком. Допускается несильное постукивание молотком по стенкам лотка для придания ему соответствующего положения.

    Вариант укладки лотков для отвода воды с пескоуловителем

  7. Лотки накрываются решетками, которые должны находиться ниже уровня поверхности на 5 мм.
  8. На поворотах лотки стыкуются между собой посредством вырезания отмеченных отверстий или при помощи поворотных вставок.
  9. Все стыки между соседними лотками заливаются герметиком.

Схема установки дождевых лотков

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
