Тепловой узел: виды, эксплуатация, установка

Автоматизация процесса регулирования подачи тепла МКД

Существующая система транспортировки и распределения тепловой энергии далека от идеала. Особенно остро ее несовершенство ощущается в периоды межсезонья. Часто бывает – за окном стабильно теплая погода, батареи упорно греют и без того теплые помещения. Подобная ситуация обусловлена тем, что единственным звеном в цепи предприятий, коммуникаций и устройств подачи теплоносителя

, имеющее возможность повлиять на процесс подачи тепла, является котельная или ТЭЦ. Но даже у них нет возможности гибкого регулирования, они не имеют механизмов, позволяющих моментально реагировать на перемену погоды.

Индивидуальный учет подачи тепла позволяет потребителю самому осуществлять регулирование количества потребляемой тепловой энергии

. Этого можно достичь, устанавливая меньшую температуру помещений, которые не используются, поднимать ее по мере необходимости.

Регулирование подачи тепла можно реализовать, перекрывая краны на радиаторах. Кроме того можно доверить процесс регулирования автоматике. Современная промышленность предлагает различные устройства позволяющие регулировать температуру помещения. Самые распространенные из них – радиаторные терморегуляторы. Это устройства, состоящие из термостатической головки и клапана. Датчик измеряет температуру помещения, управляет клапаном. В зависимости от предварительных настроек клапан увеличивает или уменьшает подачу теплоносителя, регулируя уровень нагрева.

Благодаря возможности точной настройки, данное устройство позволяет регулировать микроклимат внутри здания, поддерживать комфортную атмосферу, экономить энергию. Существуют различные виды радиаторных терморегуляторов. Большая их часть позволяет установить значение температуры, которое желает получить владелец помещения. Существуют более сложные модели. Некоторые из них позволяют устанавливать температуру для разного времени суток, к примеру, они могут ограничить подачу тепла днем, когда в квартире никого нет, а ближе к вечеру согреть помещение до комфортного уровня.

Основные линейные параметры струйного элеватора

Фланцы:. – на входе, 1—1 – на врезке трубы из «обратки», 1—2 – на выходе.

. – входной патрубок.

. – съемное сопло.

. – приемная камера.

5 – смесительная горловина.

7 – диффузор.

Основные параметры сведены в таблицу – для удобства выбора:

Номерэлеватора	Размеры, мм	Масса, кг	Примерный расход воды из сети, т/ч
	dc	dг	.	D1	D2	.	L1	.
.	3	15	110	125	125	90	110	425	9,1	0,5-1
.	4	20	110	125	125	90	110	425	9,5	1-2
.	5	25	125	160	160	135	155	626	16,0	1-3
.	5	30	125	160	160	135	155	626	15,0	3-5
.	5	35	125	160	160	135	155	626	14,5	5-10
.	10	47	160	180	180	180	175	720	25	10-15
.	10	59	160	180	180	180	175	720	34	15-25

При этом производитель допускает самостоятельную замену сопла с нужным диаметром в определенном диапазоне:

Модель элеватора, №	Возможный диапазон смены сопла, Ø мм
№1	min 3 мм, max 6 мм
№2	min 4 мм, max 9 мм
№3	min 6 мм, max 10 мм
№4	min 7 мм, max 12 мм
№5	min 9 мм, max 14 мм
№6	min 10 мм, max 18 мм
№7	min 21 мм, max 25 мм

Подобрать требуемую модель, имея на руках результаты расчета – не представит особого труда.

При монтаже элеватора или при проведении профилактических работ следует обязательно учитывать, что от правильности установки и целостности деталей напрямую зависит эффективность работы узла.

Так, конус сопла (стакан) должен быть установлен строго соосно с камерой смешения (горловиной). Сам стакан в посадочное гнездо элеватора должен входить свободно, чтобы была возможность его извлечения для ревизии или замены.

При проведении ревизий следует обращать особое внимание на состояние поверхностей отделов элеватора. Даже наличие фильтров не исключает абразивного воздействия жидкости, плюс к этому никуда не деться от эрозийных процессов и коррозии

Сам рабочий конус должен иметь отполированную внутреннюю поверхность, ровные, неизношенные края сопла. При необходимости производится его замена на новую деталь.

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

_______________________________________

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

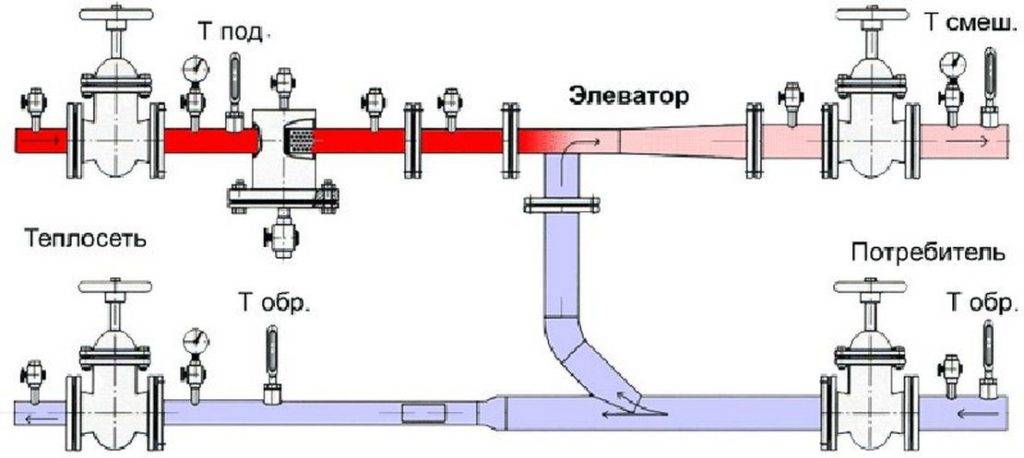

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

• теплоноситель из сети с высокой температурой направляется в сопло;
• при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
• разрежение вызывает подсасывание воды из обратного трубопровода;
• потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат. . Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

• dr – искомый диаметр, см;
• Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

Рекомендации по эксплуатации и установке испарительного конденсатора

Существует несколько методов защиты, которые можно использовать. Один из способов заключается в использовании вспомогательного отстойника с циркуляционным насосом распылительной воды, расположенным в отапливаемом помещении. На рисунке 6 показана типичная компоновка испарительного конденсатора с дистанционным отстойником.

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

• τсм – температура смеси, идущей на отопление, °С;
• τ20 – температура остывшего теплоносителя в обратке, °С;
• h2 – сопротивление отопительной системы, м. вод. ст.;
• Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

• dr – диаметр смесительной камеры, см;
• Gпр – приведенный расход смешанной воды, т/ч;
• u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

• τ1 – температура перегретого теплоносителя на входе в элеватор;
• τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Зависимая схема с двухходовым клапаном и насосами в обратном трубопроводе

От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. На эффективность работы напрямую влияют колебания гидравлического режима в тепловых сетях. Помимо того, современные проекты предусматривают обустройство удаленного доступа к управлению тепловыми пунктами. На сегодняшний день популярностью пользуются устройства, с электрическим приводом регулировки сопла, благодаря чему появляется возможность автоматического изменения расхода теплоносителя в системе отопления многоквартирных домов. При монтаже автоматизированного теплового пункта можно пользоваться пофасадным регулированием, когда регулировка одной стороны МКД не зависит от другой. Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей. Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно. Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Она меняет просвет сопла и в результате меняется расход теплоносителя. Тепловой пункт с погодозависимым регулированием

Преимущества

Какие же преимущества дает использование узла автоматического управления отоплением?

Современный контроллер с модулем связи позволяет получить такие плюсы и выгоды:

• Тонкая регулировка системы в реальном времени позволяет добиться максимальной экономии при надлежащем уровне комфорта;
• Вы можете добиться именно таких температурных и климатических параметров помещения, каких хотите, причем для этого достаточно просто задать значения желаемых температур;
• Система мгновенного оповещения об аварийных режимах и нештатных событиях в разы повышает надежность и безопасность работы;
• Вы имеете возможность оставить дом с работающим отоплением и на расстоянии контролировать его состояние, а также управлять режимами работы, включать или выключать оборудование дистанционно;
• Зимний визит в загородный дом при выключенном отоплении требует зайти в холодное помещение, растопить агрегат и ждать несколько часов, пока помещение прогреется. Теперь можно дать команду на включение заранее и не тратить время.

Собрать и подключить систему управления можно самостоятельно – для этого никаких разрешений и согласований не требуется. Работу легко выполнить, следуя инструкции производителя. Цена комплекта может колебаться от 4 до 40 тыс. рублей в зависимости от комплектации и фирмы-изготовителя.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.
