Элеваторный узел системы отопления — устройство, назначение, расчеты

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

• при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
• при 0 градусов 76 градусов;
• при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Пример реализации схемы 1 АУУ

Принципиальная схема автоматизированного узла управления при достаточном располагаемом перепаде давления на вводе

(P1 — P2 > 6 м вод. ст.) для температуры до АУУ t = 95—70 °С

Современный мир уже давно не может обходиться без инновационных технологий. Нет ни одной технологии или системы, в которой бы не применялись революционные решения. Система отопления не стала исключением. Это обуславливается тем, что это довольно значимая технология, которая призвана обеспечить комфортное существование.

По понятным причинам, при проектировании дома отводится особое внимание. Издавна дома строились от печки, то есть сначала возводилась печь, а потом она обрастала стенами и потолком. Это делалось не просто так, за это нужно сказать «спасибо» нашему климату

Это делалось не просто так, за это нужно сказать «спасибо» нашему климату.

Начиная от средней полосы нашей просторной страны и заканчивая далеким Сахалином, большую часть года властвует довольно некомфортная температура. Столбик термометра колеблется от +30 до -50 градусов.

По причине довольно сложного температурного резонанса, система отопления так же важна, как и электроснабжение. Раньше грамотный печник, который умел сделать правильную печь, ценился на уровне кузнеца. Ведь нужно правильно рассчитать размер топки, диметр дымохода, к тому же печь должна была быть многофункциональной:

• в ней готовили пищу;
• она отапливала помещение;
• разогревала воду;
• служила небольшим спальным местом.

Вот почему строительство печи было делом сложным и трудоемким. У нее должна была быть достаточная тяга для того, чтобы все продукты сгорания не попадали в комнату. Но при всем этом, она должна была быть экономной.

Сегодня принципиально мало что изменилось. Основные функции и требования к отопительной системе остались те же:

• экономия;
• максимальная эффективность;
• многофункциональность;
• простота конструкции;
• качество и долговечность;
• минимальные затраты на эксплуатацию;
• безопасность.

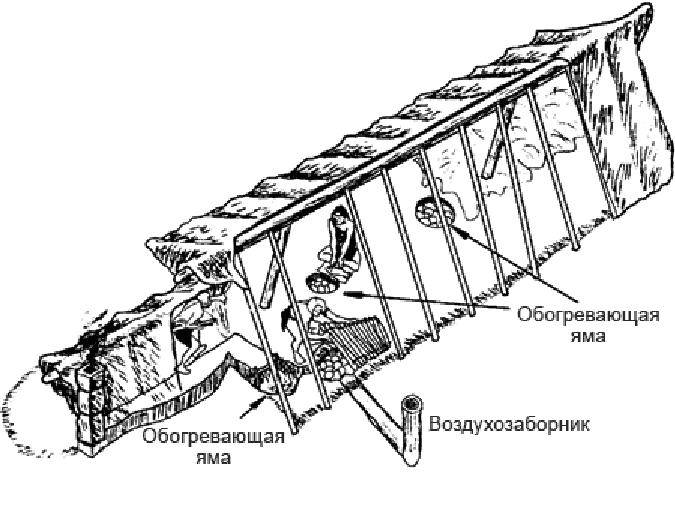

Первым источником тепла для человека служил огонь. Да и сейчас его актуальность не потеряла своего значения. Самым примитивным способом обогрева было развести костер, который давал защиту от хищников, низких температур, служил источником света.

Далее, с течением времени, человечество стало укрощать дар Гермеса. Появились печи, строились они обычно из глины и камней. Позже с прогрессированием технологий стали использовать керамический кирпич. И именно тогда и появились первые .

Стальные печи появились намного позже, они обусловили становление стального века. Топливом для печей служил уголь, дрова, торф. С газификацией городов печи стали . И все это время человек стремился усовершенствовать систему отопления.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

• 1- подающий (подводит горячую воду к дому);
• 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

• 95(90)/70 0С;
• 130/70 0С;
• 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

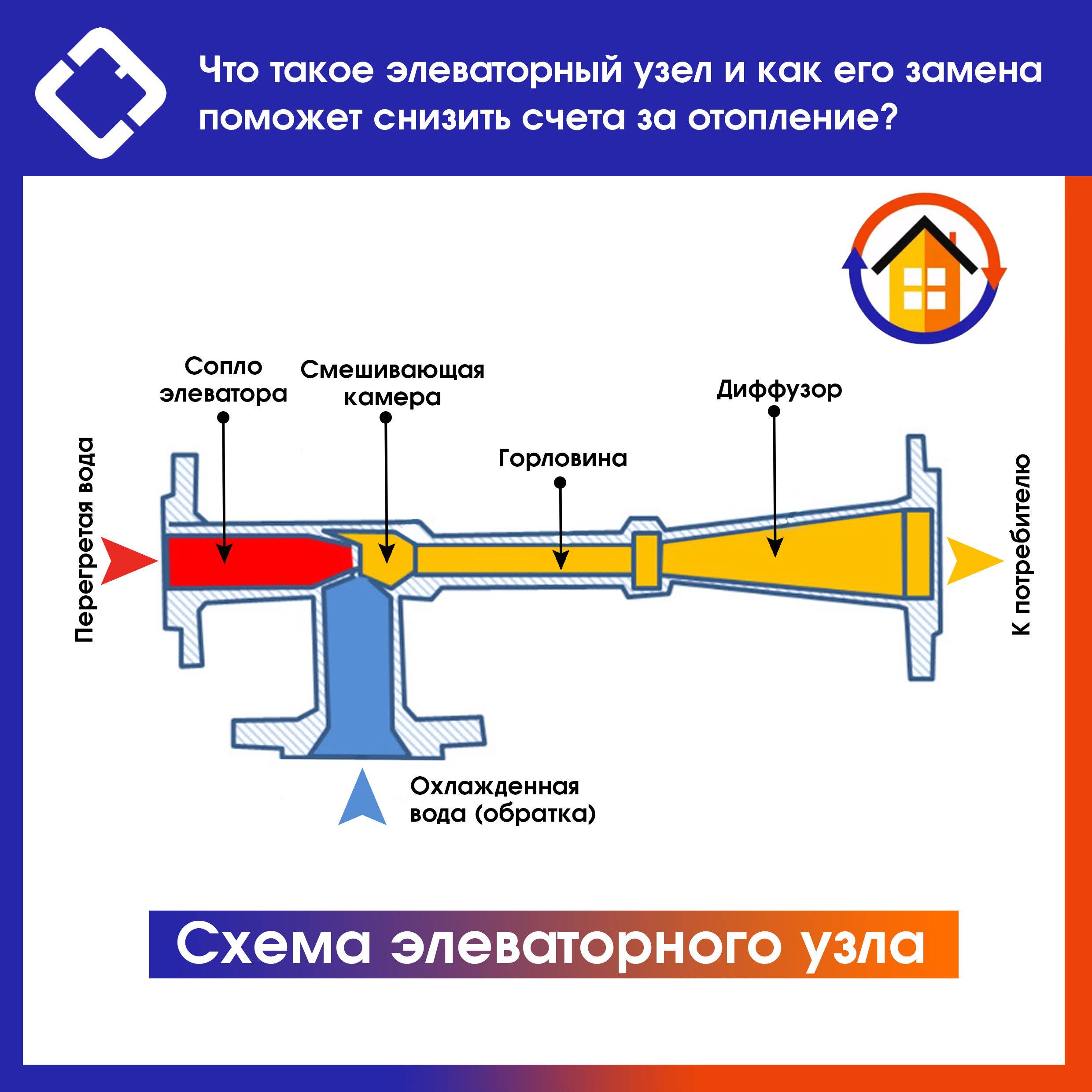

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

• Струйный элеватор;
• Сопло;
• Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

• постоянный режим;
• переменный гидрорежим.

Применяется шаровой кран в основном для:

1. регулировки температуры теплых полов;
2. регулировки температуры батарей;
3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Расширительный бачок для отопления закрытого типа: устройство и принцип действия Запорная арматура на отопление: виды и характеристики Коллектор отопления: устройство оборудования и особенности монтажа Расширительный бак для отопления: типы и популярные виды

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Расчет и подбор элеватора по номеру

Сразу уточним порядок действий: первым делом рассчитывается диаметр смешивающей камеры и выбирается подходящий номер элеватора, затем определяется размер рабочего сопла. Диаметр инжекционной камеры (в сантиметрах) вычисляется по формуле:

Участвующий в формуле показатель Gпр – это реальный расход теплоносителя в системе многоквартирного дома с учетом ее гидравлического сопротивления. Величина рассчитывается так:

• Q – количество теплоты, расходуемое на обогрев здания, ккал/ч;
• Тсм – температура смеси на выходе из элеваторного тройника;
• Т2о – температура воды в обратной линии;
• h – сопротивление всей разводки отопления вместе с радиаторами, выраженное в метрах водного столба.

Пример подбора номера элеватора. Мы выяснили, что реальный расход Gпр составит 10 тонн смешанной воды за 1 час. Тогда диаметр смесительной камеры равен 0.874 √10 = 2.76 см. Логично взять смеситель №4 с камерой 30 мм.

Теперь выясняем диаметр узкой части сопла (в миллиметрах) по следующей формуле:

• Dr – определенный ранее размер инжекторной камеры, см;
• u – коэффициент смешивания;
• Gпр – наш расход готового теплоносителя на подаче в систему.

Хотя внешне формула кажется громоздкой, но в действительности расчеты не слишком сложные. Остается неизвестным один параметр – коэффициент инжекции, вычисляемый так:

Все обозначения из данной формулы мы расшифровали, кроме параметра Т1 – температуры горячей воды на входе в элеватор. Если предположить, что ее величина составляет 150 градусов, а температура подачи и обратки 90 и 70 °С соответственно, искомый размер Dc выйдет 8.5 мм (при расходе 10 т/ч воды).

Когда известна величина напора Нр на входе в элеватор со стороны централи, можно воспользоваться альтернативной формулой определения диаметра:

Особенности монтажа и проверка

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя

Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей

• Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
• Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

• Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
• Юстировка датчиков температуры и давления;
• Определение потерь давления во время прохождения теплоносителя через сопло;
• Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Неполадки элеваторных узлов системы отопления

Неполадки могут произойти по разным причинам. Это могут быть поломка арматуры, так и сбой настроек регулирующей арматуры. При засорах непосредственно сопла, его необходимо снять и прочистить. Если засор произошел в грязевике, еще до элеватора, то удаление происходит путем сброса скопившейся грязи с помощью сбросного крана (сбросника), находящегося в нижней его части. В том случае, если при таком способе очистки засорение не поддается удалению, то грязевик необходимо разобрать и произвести детальную очистку.

При изменении непосредственно диаметра сопла в механическом элеваторе в результате деформации, происходит разбалансировка внутренней системы отопления. Подобная проблема требует немедленной замены самого сопла на новое.

Характеристики

Элеваторный узел выполняет две функции и имеет такие характеристики:

• Выступает в качестве смесителя;
• Выполняет роль циркуляционного насоса.

Работа элеваторного узла отопления значительно увеличивает эффективность всей отопительной установки.

К преимуществам использования элеваторного узла можно отнести его недорогую стоимость и его работа не зависит от электроэнергии. Но наряду с преимуществами, элеваторный узел все же имеет и недостатки:

• Постоянный контроль давления (0,8-2,0 Бар)
• Невозможность регулирования входного температурного режима.
• Требования к точным расчетам параметров всех элементов узла.

Для отопительной установки любого типа характерны гидравлические и температурные перепады. Элеваторные узлы отопления отличаются высокой стабильностью, благодаря чему нашли широкое применение. К преимуществам использования элеваторного узла можно отнести отсутствие постоянного контроля. Единственным условием бесперебойной работы элеватора является правильно рассчитанный диаметр сопла.

Данная система отопления состоит из трех основных элементов — струйного элеватора, сопла и камеры разряжения. Помимо этого включает в себя запорную арматуру и приборы учета давления и температуры.

Конструкция элеваторного узла

Все чаще находят применение элеваторы, оснащенные электроприводом. Использование такого вида элеваторов позволяет управлять диаметром сопла. В результате происходит автоматическое регулирование температуры воды в отоплении.

В таких элеваторных узлах возможно изменение коэффициента смешения в пределах 2-5, а в простых этот показатель не меняется. В результате применения усовершенствованной модели элеваторного узла становится возможным снижение затрат, расходуемых на топливо.

Элеваторы с электроприводом имеют механизм для регулирования, благодаря которому обеспечивается стабильная работа отопительной установки при небольшом расходе воды. Установка элеваторного узла включает в себя также конусообразное сопло, с расположенными в нем дроссельной иглой и направляющим устройством, выполняющее роль кожуха. Именно последнее и производит закручивание воды.

Зубчатый валик, вращающийся ручным способом, либо с помощью электропривода, приводит в движение дрессельную иглу, что делает возможным регулирование расхода воды за счет изменения эффективного сечения. В итоге расчетный показатель повышается от десяти до двадцати процентов.

Другими словами, температура воды понижается в результате увеличения ее скорости из-за уменьшения размеров сопла и увеличения коэффициента смешения.

Элеватор с регулируемым соплом

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

• dr – искомый диаметр, см;
• Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

• τсм – температура смеси, идущей на отопление, °С;
• τ20 – температура остывшего теплоносителя в обратке, °С;
• h2 – сопротивление отопительной системы, м. вод. ст.;
• Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

• dr – диаметр смесительной камеры, см;
• Gпр – приведенный расход смешанной воды, т/ч;
• u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

• τ1 – температура перегретого теплоносителя на входе в элеватор;
• τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

• грязевые фильтры;
• манометры (на входе и выходе);
• термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
• задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

1. безотказность, благодаря простоте конструкции;
2. низкая цена монтажа и комплектующих деталей;
3. абсолютная энергонезависимость;
4. существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

• расчет делается индивидуально для каждой системы;
• нужен обязательный перепад давления в системе отопления объекта;
• если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.

Зачем нужен элеватор: основное назначение прибора

Первоначальные параметры теплоносителя, на выходе из ТЭЦ или котельной: 105—150 °C, давление 6—10 Бар. Такие высокие показатели необходимы для:

• достижения максимального КПД теплового оборудования;
• возможности доставить теплоноситель в районы, которые сильно удалены от поставщика;
• для экономической выгоды (в тонне воды с более высоко температурой больше тепловой энергии, чем в тонне с более низкой);
• недопущения парообразования воды.

Когда жидкость по трубам подходит к потребителю, она не сразу попадает в радиаторы отопления. Её показатели для внутридомовой сети слишком высоки и опасны. Их необходимо понизить.

Температуру воды необходимо уменьшить до 95 °C, давление снизить. Этого требует СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Причины:

• горячая вода в батареях с температурой выше 95 °C, может вызвать ожог потребителя;
• внутридомовые трубы и радиаторы при таких показателях могут потечь или взорваться;
• пластиковые трубы не могут эксплуатироваться при таких высоких температурах.

В этом и заключается основное назначение элеватора. Это устройство, которое приводит параметры теплоносителя к норме. Происходит это путём подмешивания остывшей воды из обратного контура отопления к горячей. Кроме того, он является водяным насосом.

Функции элеватора

• понижение температуры теплоносителя;
• понижение давления в трубах;
• обеспечивает циркуляцию воды в системе.

Элеватор — энергонезависимое устройство. Подключения к электросети не требуется.

Принцип работы в системе отопления

Теловой узел дома расположен, чаще всего, в подвале. Элеватор в этом узле установлен между трубами подачи и обратным контуром. Он соединяет их.

Материал, из которого делают смесительный узел — чугун или сталь. Состоит из 3 фланцев. Принцип работы устройства основан на законах физики. Вода в узле проходит этапы:

1. Сильно нагретая, под высоким давлением, она попадает в сопло, которое имеет форму конуса, один конец сужается. В результате увеличивается скорость течения теплоносителя, но уменьшается давление. Здесь элеватор начинает действовать как водоструйный насос.
2. Затем, со сниженным давлением, вода попадает в камеру смешения, где смешивается с остывшей. Жидкость поступает из обратного контура снизу. На этом этапе понижается температура и давление теплоносителя.
3. Далее, по трубам к потребителю поступает подготовленная вода.

Фото 1. Схема устройства элеваторного узла. Стрелками указаны составные части конструкции элеватора.

Главное условие нормальной работы узла — перепад давлений между входной магистралью и обратным контуром.

Внимание! Для бесперебойной работы элеватора нужно установить обвязку, куда входят: грязевые фильтры, манометры на входе и выходе, термодатчики и ремонтные задвижки

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

1. Для нормального функционирования системы нужно обеспечить значительный перепад напора воды между обраткой и подачей.
2. Требуется индивидуальный подбор узла к конкретной отопительной сети, основанный на расчете.
3. Чтобы изменить параметры выходящего теплоносителя, нужно пересчитать диаметр отверстия форсунки под новые условия и заменить сопло.
4. Плавная регулировка температуры на элеваторе не предусмотрена.
5. Узел не может применяться в качестве циркуляционного насоса локальной схемы (например, в частном доме).

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:
