Бур для скважины своими руками: разновидности устройств

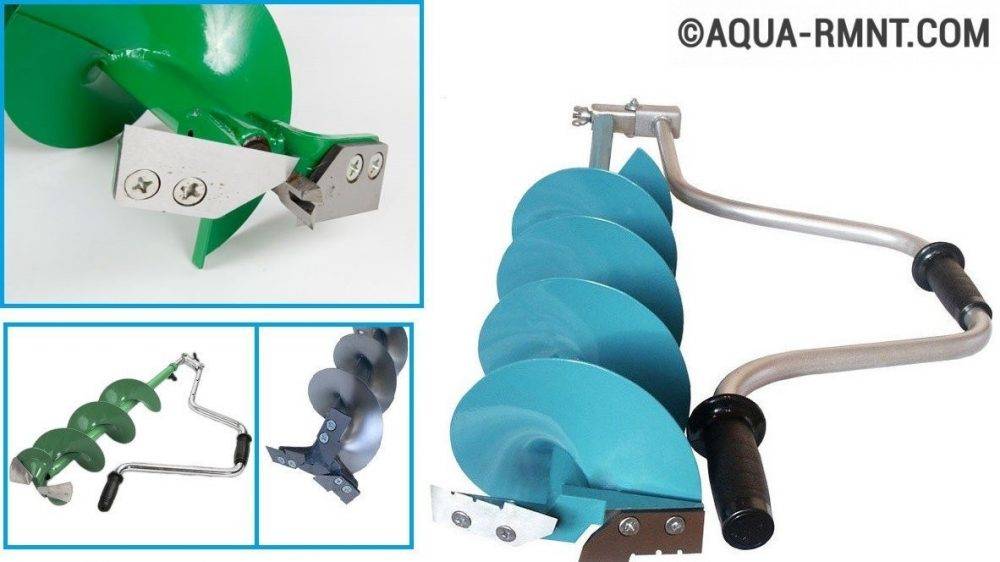

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

  • Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
  • Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
  • После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
  • Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
  • В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
  • Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
  • После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

  • Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
  • Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
  • Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
  • Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

  • бур-ложки используют для песчаного грунта;
  • бур-долото применяется для разрыхления твердых пород;
  • спиральный бур (также называется, змеевик) используется для глинистых почв;
  • желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.



Бур для ударно-канатного бурения своими руками

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.


Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

  • Желонка — буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 — 1,5 м.
  • Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
  • В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
  • Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.


Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.


Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

  • Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
  • Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
  • Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.


Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Как сделать спиральный бур для скважины своими руками

Бур подобного типа предназначен для бурения небольших скважин, но если есть возможность удлинить ствол, то можно пробурить скважину до 20 метров.

Ручной бур состоит из буровой трубы, ручки, с помощью которой удобно его вращать, и самого бура. Для изготовления такого бура в домашних условиях необходимо обладать некоторыми навыками работы с металлом, а также сварочным аппаратом.

Нам понадобятся:

  • Труба диаметром 500 мм;
  • Два диска диаметром 100-150 мм;
  • Наконечник (подойдет сверло не меньше 20 мм).

К краю трубы привариваются сверло или любой другой острый наконечник. Как вариант, трубу нужно сплющить с одного края, а потом болгаркой срезать края, чтоб получился острая пика.

Диски разрезаются напополам, края их кромок в месте, где пришелся срез, затачиваются. От этого будет зависеть легкость вращения бура и скорость работы с ним.

После этого не ниже, чем через 20 см от наконечника приварить половинки круга. Угол между ними не более 40 градусов, 35 будет идеальным.

Сантиметров через 20 привариваем вторые 2 половинки круга. На второй стороне трубы привариваем перпендикулярно другой кусок трубы, такой чтоб было удобно крутить. Если собираетесь бурить глубоко, ручку стоит сделать длинной, чтоб можно было крутить вдвоем.

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

  1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
  2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
  3. Металлический лист, если планируется спиральный нож.
  4. Диски стальные с зубьями от электропилы.

  1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

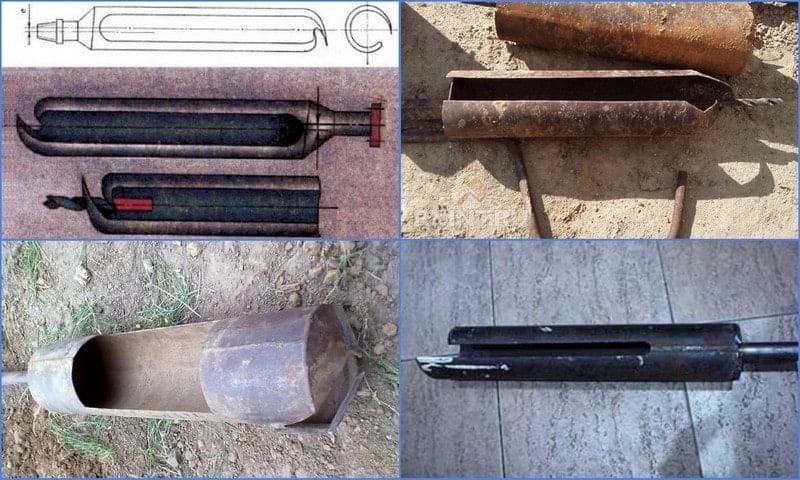

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

  • металлическую трубу нужного диаметра;
  • металлические уголки;
  • углошлифовальную машинку;
  • слесарные тиски;
  • рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Проект на бурение

В случае когда точно определена глубина нахождения водоносной жилы можно пробурить непосредственно с длиной бура под обсадную трубу. Когда нет, необходимо вначале выяснить, на какой глубине находится слой воды.

То есть, каждая буровая скважина – это индивидуальный проект и на него влияют такие характеристики:

  • выбранный вариант бурения;
  • глубина расположения водоносного слоя. При этом подразумевается не первый слой, к которому дошел бур, а тот, который отвечает условиям использования в плане обеспечения дебета количества воды;
  • геологическое строение почвы;
  • требование выдерживать нужное расстояния до мест нахождения (установка «санитарной зоны»);
  • требования, выдвигающиеся к качеству воды и количеству.
