Самоходные
Главным достоинством принято считать то, что для их передвижения не требуется наличие грузовика, так как они изготавливаются на базе самодвижущегося шасси на гусеничном или колесном ходу. В качестве такого шасси могут применяться различные тракторы, вездеходы или грузовые автомобили.
Чаще всего на шасси монтируется бурильный агрегат, с гидравлическим или механическим приводом, при использовании последнего крутящий момент на шнек передается с двигателя автомобиля или вездехода.
Среди положительных качеств выделяются:
- Исключительная мобильность. Установка может работать в любых условиях, даже в поле. Высота вышки может достигать 5–7 метров, поэтому на выполнение работ в непосредственной близости от ЛЭП может потребоваться наряд-допуск.
- Скорость бурения вырастает в разы за счет отсутствия надобности в сборке-разборке механизма, так как установка приезжает на место самостоятельно и практически сразу готова к работе.
- Самоходные устройства легче обслуживаются и ремонтируются.
- Возможность бурения шахт глубиной до 350 метров, со скоростью до 10 м/ч, в зависимости от твердости породы.
- Работа на всех видах грунта. При высокой твердости породы рекомендуется использование буров из высокопрочной стали или с алмазными наконечниками.
Популярные модели
Малогабаритная буровая установка, цена и качество которой соотнесены идеально, позволяет пользователям решать вопрос по обустройству колодца. Большой популярностью среди потребителей пользуются установки отечественного производства.
Для бурения скважины глубиной до 70 м пользователи выбирают агрегат РБ-50/220. Это поршневое оборудование, стоимость которого составляет от 80 тыс. руб. Желая создавать скважины до 100 м глубиной, следует отдать предпочтение модели РБ100/380. Мощность мотора составляет 4,2 кВт. Это оборудование профессионального типа. Цена этого агрегата составляет около 120 тыс. руб.
Для небольших скважин глубиной до 15 м можно приобретать шнековый бур УБК-12/25. Цена нового оборудования составляет от 200 тыс. руб.
Желая применять установку не только для создания скважин на воду, но и для установки свай, обустройства фундамента, стоит приобрести оборудование ПМ-23. Стоимость оборудования составляет 110 тыс. руб.
Ручное бурение скважины
Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.
Роторный способ
Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.
Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.
Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.
Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.
Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.
Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.
По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.
Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.
Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.
Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.
Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.
Шнековый способ
Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.
Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.
Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.
Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:
Выбираем подходящее место
- Начинаем рыхлить первые слои земли с помощью обычного топора (до 2 метров)
- При наличии мокрого песка вытягиваем бур через каждых 20 сантиметров, очищаем от налипшей земли.
- Наличие серовато-голубого оттенка земли гласит о приближении к водным ресурсам.
- Достигнув нужной точки бур убираем, заполнив емкость трубами.
- Подключаем электронасос (можно гусаком) сделать прокачку жидкостей и пропитать насаждения.
Парник своими руками — обзор лучших вариантов и пошаговые инструкции по строительству (85 фото)
Дизайн участка своими руками — практическое руководство по ландшафтному дизайну. Основные правила и рекомендации экспертов
Полив своими руками: капельная система полива из подручных материалов. 90 фото и пошаговая инструкция по созданию системы
Монтаж оборудования
Монтаж буровой установки может быть произведен самостоятельно. Для этого потребуется выполнять ряд действий. Если мастер решил применить ударно-канатную установку, потребуется установить станину. На ней будет производиться поднятие и опускание снаряда.
Если оборудование не имеет редукторного мотора для наматывания троса на катушку, его следует установить самостоятельно. Это значительно облегчает процесс бурения. К тросу необходимо привязать утяжелитель. Вес патрона должен составлять не менее 80 кг.
Чтобы эффективно очистить забой от грунта, применяется такой конструкционный элемент, как «стакан». Это толстостенная стальная труба, которая внизу имеет острые зубья. Вверху «стакана» крепится канат. Весь патрон обычно имеет длины от 1 до 1,5 м.
Далее вся конструкция закрепляется на треноге в виде вышки. Она должна иметь вверху достаточное для свободного движения штанги отверстие.
Как сделать надежную конструкцию?
Чтобы буровая установка для скважин была надежной и позволяла выполнять буровые работы на профессиональном уровне, необходимо приобрести ряд элементов, изготовленных в заводских условиях с использованием высокоточной техники. Понадобится приобрести:
- вертлюг;
- буровую штангу;
- лопастной бур;
- мотор-редуктор;
- мотопомпу с рукавом;
- шланг для подачи бурового раствора.
Раму для монтажа этого оборудования можно изготовить самостоятельно из прочной стали.
На схеме наглядно изображено устройство заводской малогабаритной буровой установки с вертлюгом, буровой штангой, буром, электромотором, лебедкой, насосом и т.д.
Вертлюг необходим для передачи движущего момента от мотора-редуктора к буру, а также для подачи промывочного раствора. В корпусе вертлюга находится подвижная часть, на которой закреплены буровые штанги. Через специальный герметичный патрубок подается промывочная жидкость. Хотя конструкция этого элемента сложностью не отличается, от качества его выполнения зависит срок эксплуатации всей буровой установки. Из-за высоких нагрузок для изготовления вертлюга следует использовать высокопрочную сталь, соблюдая при этом минимальный зазор между движущимися элементами устройства. Некачественный вертлюг выйдет из строя после изготовления нескольких скважин.
Буровую штангу выбирают в зависимости от типа бурения (ударное, вращательное, с промывкой и т.д.). Штанга может иметь круглое или шестигранное сечение. Она передает движущий момент непосредственно к буру. В процессе работы штанга опускается вниз и ее необходимо наращивать. Для соединения используются специальные замки со специальной конической или трапециевидной (прямоугольной) резьбой, обеспечивающей максимально надежное соединение. По внутреннему сечению штанги в скважину подают жидкость, которая размягчает грунт и позволяет производить бурение более быстро и успешно.
Бур – это рабочий элемент, предназначенный для размельчения грунта. Для профессионального использования подходят специальные трехлопасные буры, которые вращают циклическим методом. Диаметр бура может варьироваться в пределах 80-350 мм. Изготавливают этот элемент из качественной стали, в которую вплавлены высокопрочные пластины, например, ВК-8. На твердых грунтах рекомендуется использовать бурение в несколько проходов. Сначала производят так называемое разведочное бурение 80-миллиметровым буром, затем скважину проходят бурами большего диаметра, пока отверстие не достигнет необходимых размеров.
Вертлюг
Буровые установки для бурения скважин на воду имеют в своей конструкции, как уже было сказано, вертлюг. От качества этого элемента напрямую зависит срок эксплуатации оборудования. Вертлюг не отличается высокой сложностью конструкции. Однако при покупке представленного оборудования необходимо в первую очередь оценить этот элемент агрегата.
При работе на вертлюг поступает значительная механическая нагрузка. Этот конструкционный элемент должен создаваться исключительно из высокопрочных сортов стали и сплавов. Между всеми подвижными элементами оборудования должен быть минимальный зазор.
Если вертлюг и прочие элементы конструкции собраны некачественно, буквально через пару циклов буровых работ оборудование может выйти из строя. Поэтому стоит приобретать агрегаты проверенных производителей, чтобы избежать неприятностей в процессе работы.
Область применения
Мини-буровая установка предназначена для создания скважин, а также поиска воды и геологических исследований местности. Это современное оборудование, которое может применяться как в профессиональной деятельности, так и в частных целях. При помощи установки удается создать источник питьевой и технической воды. Также при помощи представленной техники создают выемки для свай фундамента.
Если ландшафт участка уже обустроен или нет возможности для заезда специальной техники, представленное оборудование будет единственным возможным вариантом. При помощи этой установки можно создать скважину до 150 м глубиной. Однако в продаже чаще представлена буровая установка малогабаритная до 120 метров. Это означает, что при помощи такого механизма не удастся создать источник артезианской воды.
Чаще всего представленное оборудование применяют для бурения скважины на абиссинский колодец или песок. Ее вполне можно применять на глинистых почвах и земле с повышенной твердостью.
Лучшее как сделать буровую вышку из железного конструктора
Детей с самого маленького возраста необходимо приучать к аккуратности, вниманию, умению доводить начатое дело до конца. Для этих целей приобретаются специальные развивающие игры с игрушками. Многие родители сходятся во мнении, что развить воображение, быструю моторику и логическое мышление поможет вакансии ведущего конструктора в москве. Из строительных наборов, выполненных из дерева, пластика и других материалов, можно собрать дома, различные фигуры, всевозможные виды транспорта.
Большой выбор интерактивный конструктор engino 50 в 1 с мотором, деревянный конструктор кукольный домик, конструктор персональных компьютеров, конструктор гербовой печати онлайн, нетхаус конструкторов сайтов, змейка конструктор 24, конструктор великан полесье 126, конструктор с лампочкой, дома из конструктора полесье, конструктор голубая стрела.
При выборе игрушек для детей, родители прежде всего обращают внимание на безопасность и универсальность
Простейшая МГБУ для ударно-канатного бурения
Самый доступный для самостоятельного производства вариант МГБУ – это аппарат для ударного бурения.
Конструктивно она состоит из:
- Разборной станины.
- Массивного долота, подвешиваемого на канате к верхушке станины.
- Блока и ворота для наматывания троса.
Станину можно собрать их старых стальных труб, уголков, швеллеров. Высотой её такова, чтобы при случае было удобно её транспортировать в разобранном виде. Но в то же время, следует учитывать, что с чем большей высоты падает груз, тем глубже он заглубляется в грунт. Отдельные элементы станины скрепляются между собой болтами в месте верхнего соединения. Низ станины также может для большей устойчивости обвязываться трубами или уголками.
Груз – долото, он же стакан, желонка, — можно сделать из обрезка толстостенной трубы с диаметром порядка 100-120мм. Главное здесь, чтобы этот рабочий узел был достаточно массивным. Самый подходящий вес, это 80-100кг. Поднимать более тяжёлый груз будет затруднительно даже двум-трём мужчинам, также неудобно транспортировать его. В нижнем торце долота-стакана вырезаются зазубрины, либо края её обтачиваются для облегчённого внедрения в почву.
Для подъёма груза можно применить ручной ворот, по типу деревенских колодцев, либо электромотор с понижающим редуктором. Идеально — оснастить машину и ручным, и электрическим подъёмником. Так её можно будет использовать на участках, куда не подведена электроэнергия. Там же, где есть возможность подключиться к электричеству, можно будет упростить и ускорить работу, задействовав электроподъёмник долота.
Назначение вертлюга и основные элементы конструкции
Этот узел – промежуточное звено между совершающей поступательное движение талью, рукавом для подачи жидкости или газа и, совершающей вращательное движение буровой колонной. Подающий шланг вторым концом соединяется с насосом или колонной для подачи рабочего состава.
Корпус промышленного вертлюга исполняется литым из чугуна или стали в зависимости от расчетных динамических и статических нагрузок на узел. В нем предусмотрены заливочные и сливные отверстия, а также смотровое окошко для контроля уровня масла в нем – при высоких нагрузках в механизме выделяется большое количество тепла. Обязательным элементом является сапун для сброса давления при сильном нагреве вертлюга в процессе работы. Подшипник подбирается исходя из условий работы в упорном исполнении, поскольку нагрузки от буровой колонных весьма значительны, они увеличиваются по мере наращивания ее высоты.
Общее представление о конструкциях и модификациях вертлюгов для бурения скважин на воду представляет чертеж на рис.2. Разумеется, они непригодны для исполнения своими руками, но чертеж дает представление о применяемых принципах конструирования изделий такого назначения.
Схематический чертеж рис.3 по простоте исполнения дает возможность изготовить узел своими руками, возможно, придется согласовать размеры соответственно размерам установки и бурового инструмента.
Мини – установки для бурения на воду, изготовленные своими руками, имеют особенность конструкции, состоящую в передаче всех осевых нагрузок именно через вертлюг. Это происходит как в процессе бурения, так и при подъеме рабочего инструмента. Кроме того, этот узел подвергается активному воздействие абразивных материалов при перекачке промывочного раствора.
Учитывая тяжелые условия работы узла, материалы для его изготовления своими руками следует подбирать с особой тщательностью, исходя из следующих соображений:
- изготовление в условиях домашней мастерской невозможно без применения сварки, поэтому нужно подбирать металл марок стали с высокой или нормальной свариваемостью, что предполагает применение низкоуглеродистых материалов;
- вертлюг буровой мини – установки работает в непосредственном контакте с составом, обладающим сильными абразивными свойствами, что предполагает быстрый износ поверхностей контакта, что определяет применение материала со способностью противостоять износу;
- в процессе бурения этот узел испытывает значительные механические нагрузки, поскольку является передаточным звеном для них, следовательно, нужны материалы, которые их могут переносить.
Исходя из совокупности требований, можно предложить к использованию стали марок 13ГС, 17ГС или 17Г1С-У. При таком содержании углерода эти материалы хорошо свариваются. Наличие в составе металла марганца (Г) определяет такое его свойство, как повышенная износоустойчивость и способность к самоупрочнению под воздействие абразивных сред. А в совокупности с легирующей добавкой в виде кремния (С), он определяет достаточные прочностные характеристики материала. Эти марки стали разрабатывались как конструкционный материал широкого назначения и найти его для изготовления деталей не должно составить труда.
Чертеж детали должен содержать все сведения о требуемых допусках и обработках, которые обеспечат длительную работоспособность узла, учитывая эксплуатационные характеристики покупных изделий, включая уплотнения и подшипники. Лучший способ избежать ошибки – согласовать чертеж с опытным конструктором.
Какие буровые установки бывают
Имеется два основных способа устройства скважин посредством бурения. Соответственно, для каждого из этих технологий применяют бурильные агрегаты различных конструкций:
- Ударно-канатная машина.
- Вращательно-шнековая.
- Роторная, действующая по технологии гидробурения.
По типу привода могут быть либо ручными, когда в качестве движителя используется мускульная сила, и механическими, с установленным электрическим или дизельным (бензиновым) двигателем. Принцип работы канатно-ударной техники состоит во внедрении в почву массивного груза – долота, полого внутри. Долото поднимается на определённую высоту, после чего сбрасывается вниз.
В результате оно углубляется в почву на некую глубину, а часть излишков земли остается внутри полого долота. После заполнения его полностью грунтом, он выколачивается, и вся процедура повторяется сначала. Подобный процесс весьма долог, зато конструкция подобной бурильной установки максимально проста и дёшева.
Вращательная машина более удобна в использовании благодаря вращающемуся шнековому буру, который самостоятельно выдаёт излишки грунта «на гора». Однако, соорудить подобные конструкции самостоятельно гораздо сложнее, и далеко не каждый человек справится с этим. Но, при умении, вполне возможно собрать и такой самодельный станок для бурения.
Все узлы и агрегаты для домашней буровой изготовить самому при всём желании не удастся – какие-то запчасти придётся приобрести в магазине, какие-то найти на свалке старой сельхозтехники, а что-то заказать токарю.
Но если же у вас получиться создать личную буровую все затраты окупятся сторицей. Вы сможете пробурить скважину себе, и получить неплохой дополнительный доход, подрабатывая наёмным бурильщиком на участках соседей. Для создания личной бурильной машины потребуется, помимо комплектующих, шлифмашинка, сварочник, перфоратор. И, соответственно, опыт работы с перечисленными инструментами.
Ручные

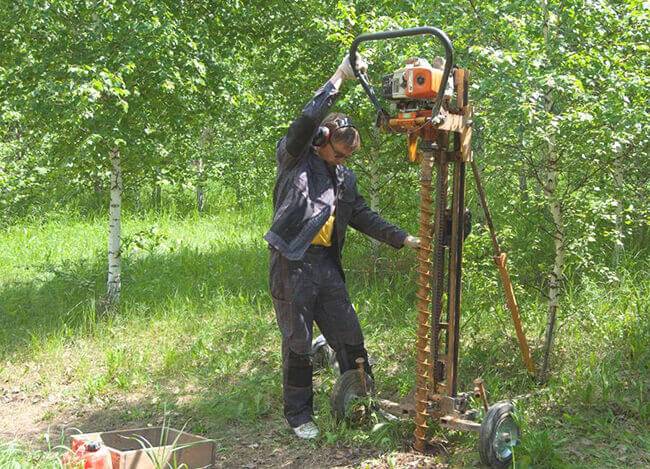

Существует еще и автономные буровые устройства, созданные на базе мотоблока. Они чаще всего имеют механический привод, он получает крутящий момент от двигателя мотобура.
Небольшой размер таких устройств позволяет работать с ними в одиночку, а использование понижающего редуктора позволяет производить сверление скважин даже большого диаметра. Величина заглубления у них намного меньше, чем у МГБУ и у самоходных механизмов, а небольшой размер такой ручной бурилки позволяет делать скважины возле стен зданий или заборов.
Если водоносный горизонт на вашем участке находится на глубине не более 20–25 метров, то такой аппарат будет идеальным решением самостоятельно изготовить абиссинскую, а быть может, даже артезианскую скважину. Скорость бурения зависит от характеристик установленного двигателя и составляет 3–5 м/час. Ввиду небольших размеров и невысокой мощности такие установки используются на мягких, торфяных и глинистых почвах.
Простейшая МГБУ для ударно-канатного бурения
Для создания такой буровой установки понадобится сделать:
- разборную станину;
- ударный патрон («стакан»);
- желонку.
Чтобы облегчить бурильные работы, установку подключают к мотору редуктору, на барабан которого наматывается трос с закрепленным патроном или желонкой. Для эффективной работы понадобится патрон весом около 80 кг. С помощью желонки забой очищают от разрушенного грунта. Вполне эффективна желонка и на глинистых грунтах.
Главный рабочий элемент буровой установки такого типа — патрон или «стакан». Для его изготовления понадобится отрезок толстостенной трубы диаметром около 80-120 мм, чем тяжелее будет материал, тем лучше. Внизу обычно вырезают треугольные «зубы», которые разрыхляют грунт, но можно оставить эту часть патрона и ровной. Кроме того, нижнюю кромку «стакана» обычно затачивают. Сверху делают несколько отверстий, чтобы надежно закрепить канат. Длина патрона может варьироваться в пределах 1-2 метров.
Изготовить буровую установку для ударно-канатного бурения не сложно, понадобится достаточно тяжелая желонка (буровой инструмент), прочный канат, рама и лебедка с мотором, чтобы облегчить работу
При ударно-канатном бурении для выемки грунта используется желонка. На фото самодельный вариант инструмента для ударно-канатного бурения, который позволяет разрыхлять и извлекать грунт
Перед началом работы рекомендуется с помощью бура сделать в грунте отверстие, в которое затем будет опускаться патрон. Диаметр этого отверстия должен быть лишь немного больше диаметра патрона.
Руководство по сборке самодельной буровой установки
Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.
Заранее подготовьте требуемые приспособления. Вам понадобится:
- инструмент для создания внешней дюймовой резьбы;
- болгарка;
- разводной ключ;
- оцинкованная труба на полдюйма, а также сгон аналогичного размера;
- сантехнический крест.
Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.
Первый шаг
Бурильная установка своими руками Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.
К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.
Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.
Бурильная установка своими руками
Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.
Второй шаг
Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.
Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.
Бурильная установка своими руками
Третий шаг
Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.
К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.
Бурильная установка своими руками
При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы. Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками
Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками Бурильная установка своими руками
Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.
Четвертый шаг
Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.
Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.
Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.
В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.
Цены на шнеки для мотобуров
Шнек для мотобура
Подготовительный этап и пошаговая инструкция по сооружению
Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.
Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
Выбирайте профиль так, чтобы его габариты превышали размеры стойки
Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.
После того, как ручная буровая установка собрана, подсоединяем напор воды.
Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.
Другие модели буровых установок
В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.
Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.
Бурильная установка с «патроном»
Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.
Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.
Буровая установка своими руками
При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.
Сделайте несколько отверстий в верхней части стакана для прикрепления каната.
При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.
Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.
Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.
Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.
Простая шнековая установка
Самодельный шнек Основным рабочим элементом подобного механизма является бур.
Чертеж бурового шнека
Схема межвиткового шнекового кольца
Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.
Схема разделения диска бура
Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.
Шнековый бур
Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.
Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.
Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.
Бурение выполняется в следующем порядке:
- рабочий инструмент углубляется в грунт;
- делается 3 поворота буром;
- разрыхленный грунт извлекается и убирается.
Способ бурения скважины на воду с помощью шнека
Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.
Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.
В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.
Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.
Удачной работы!
