Как самостоятельно сделать установку для бурения скважины: самые простые конструкции

Разъемная буровая труба

Остановимся вначале на технологии изготовления этих двух элементов. В зависимости от того, для каких целей будет применяться бур, размер штанги, буровой трубы, может быть различным. Для посадки кустарников и вкапывания столбов будет достаточно полутораметровой трубы. Длиннее ее делать не всегда имеет смысл, поскольку длина штанги обратно пропорциональна способности металла сопротивляться усилию на скручивание. Слишком длинная штанга, состоящая из одной секции, будет попросту неудобной в работе. Если же глубина лунки или скважины превышает полтора метра, тогда есть смысл делать разъемное соединение. Длина секции разъемной штанги может быть 1-1,2 м. Этого вполне достаточно, чтобы подобрать необходимую длину буровой трубы и постепенно наращивать ее по мере продвижения в глубину.

Если необходим длинный буровой стержень, тогда можно поступить по нескольким сценариям:

1. Оптимальный вариант для соединения штанг между собой — резьбовая муфта. Внутри каждой из секций нарезается резьба в соответствии с размерами трубы, изготавливается резьбовая муфта необходимой длины. Чтобы исключить самопроизвольное раскручивание соединения, применяют шплинтовой фиксатор. Просто и надежно.
2. Если диаметр буровой трубы не сильно большой, к торцам каждой из секций можно приварить болт и гайку соответствующего диаметра. Такой вариант проще, но он менее надежен, поскольку сварочное соединение на тонкостенной трубе может иметь недостаточную прочность. Да и с фиксацией резьбового соединения придется поиграться.
3. Самый простой метод — нарезать муфты из трубы большего диаметра, чем сама штанга, после этого на одном конце секции муфта наглухо приваривается к трубе, с другой стороны в муфту свободно входит следующая секция, а чтобы секции не проворачивались, поперек вставляется болт и фиксируется с другой стороны гайкой.

Чтобы изготовить бур для скважин своими руками чертежи которого мы привели на страничке, естественно, одной штанги будет недостаточно.

Особенности разных видов

Начать стоит с абиссинского колодца. Так как глубина тут не сильно большая (3-12 м), то необходимо учесть место расположения. Нужно позаботиться, о том, чтобы разместить скважину как можно дальше от потенциальных мест скопления грязи. То есть рядом не должно быть мусорных ям, компоста, которые могут загрязнить воду и сделать ее непригодной. Бывают случаи, когда твердые породы или галечники отсутствуют на данном участке, тогда остается один выход – пробурить источник прямо в подвале дома. Но тут может возникнуть ряд проблем, так как придется заняться оборудованием скважины ручными колонками и насосом, дабы была возможность добывать жидкость без лишних затрат электроэнергии.

Как уже отмечалось выше, песочную скважину можно прорубить на глубину не более 50 метров. Прежде чем заняться бурением, нужно составить план-схему, то есть выбрать подходящее место. Скважина должна быть как можно дальше от различных источников загрязнения. Под это понятие попадают даже баня или птицефабрика. Нужно также учитывать будущие постройки, так как перенести источник будет практически невозможно.

Какие буровые установки бывают

Имеется два основных способа устройства скважин посредством бурения. Соответственно, для каждого из этих технологий применяют бурильные агрегаты различных конструкций:

• Ударно-канатная машина.
• Вращательно-шнековая.
• Роторная, действующая по технологии гидробурения.

По типу привода могут быть либо ручными, когда в качестве движителя используется мускульная сила, и механическими, с установленным электрическим или дизельным (бензиновым) двигателем. Принцип работы канатно-ударной техники состоит во внедрении в почву массивного груза – долота, полого внутри. Долото поднимается на определённую высоту, после чего сбрасывается вниз.

В результате оно углубляется в почву на некую глубину, а часть излишков земли остается внутри полого долота. После заполнения его полностью грунтом, он выколачивается, и вся процедура повторяется сначала. Подобный процесс весьма долог, зато конструкция подобной бурильной установки максимально проста и дёшева.

Вращательная машина более удобна в использовании благодаря вращающемуся шнековому буру, который самостоятельно выдаёт излишки грунта «на гора». Однако, соорудить подобные конструкции самостоятельно гораздо сложнее, и далеко не каждый человек справится с этим. Но, при умении, вполне возможно собрать и такой самодельный станок для бурения.

Все узлы и агрегаты для домашней буровой изготовить самому при всём желании не удастся – какие-то запчасти придётся приобрести в магазине, какие-то найти на свалке старой сельхозтехники, а что-то заказать токарю.

Но если же у вас получиться создать личную буровую все затраты окупятся сторицей. Вы сможете пробурить скважину себе, и получить неплохой дополнительный доход, подрабатывая наёмным бурильщиком на участках соседей. Для создания личной бурильной машины потребуется, помимо комплектующих, шлифмашинка, сварочник, перфоратор. И, соответственно, опыт работы с перечисленными инструментами.

Ручное бурение скважины

Чаще всего, дачники интересуются, как пробурить скважину своими руками, а не просто колодец. Потребуется наличие такого оборудования для бурения скважин, как бур, бурильная вышка, лебедка, штанги и обсадные трубы. Бурильная вышка нужна для рытья глубокой скважины, с ее помощью осуществляется погружение и подъем бура со штангами.

Роторный способ

Самым простым методом устройства скважины для воды является роторный, осуществляемый при помощи вращения бура.

Гидробурение неглубоких скважин на воду можно осуществить без вышки, а бурильную колонну доставать вручную. Бурильные штанги делаются из труб, соединяя их между собой при помощи шпонок или резьбы.

Штанга, которая будет находиться ниже всех, дополнительно оборудуется буром. Режущие насадки делаются из листовой 3 мм стали. Во время заточки режущих кромок насадки нужно учитывать, что в момент вращения механизма бура они должны врезаться в почву по часовой стрелке.

Вышку монтируют над местом бурения, она должна быть выше бурильной штанги для того чтобы во время подъема облегчить извлечение штанги. После этого выкапывается направляющее углубление для бура глубиной примерно на два штыка лопаты.

Первые витки вращения бура вполне под силу сделать самостоятельно, но при большем погружении трубы потребуются дополнительные силы. В случае если бур невозможно вытащить с первого раза, нужно повернуть его против часовой стрелки и попытаться вновь его вытащить.

Чем сильнее углубляется бур, тем сильнее затрудняется движение труб. Чтобы облегчить эту задачу, грунт необходимо размягчать, поливая водой. При продвижении бура вниз через каждые 50 см бурильную конструкцию необходимо вынимать на поверхность и очищать от грунта. Цикл бурения повторяется заново. В момент достижения рукоятки инструмента уровня земли конструкцию наращивают дополнительным коленом.

По мере заглубления бура, вращения трубы затрудняется. Облегчить работу поможет размягчение грунта с помощью воды. В ходе продвижения бура вниз через каждые полметра бурильную конструкцию следует доставать на поверхность и освобождать от грунта. Цикл бурения повторяется вновь. На этапе, когда рукоятка инструмента сравняется с уровнем земли, конструкцию наращивают дополнительным коленом.

Так как подъем и очистка бура отнимают большую часть времени, нужно максимально пользоваться возможностями конструкции, захватывая и поднимая наверх как можно большую часть почвы. Таков принцип работы данной установки.

Бурение продолжается до тех пор, пока не будет достигнут водоносный слой, его легко определить по состоянию вынимаемой земли. Пройдя водоносный слой, бур следует погрузить еще немного глубже, пока не достигнет слоя, который располагается ниже водоносного, водоупорного. Достижение данного слоя даст возможность обеспечить максимальный приток воды в скважину.

Стоит заметить, что ручное бурение можно применять только для погружения до ближайшего водоносного слоя, обычно он залегает на глубине, не превышающей 10-20 метров.

Для того чтобы откачивать грязную жидкость, можно воспользоваться ручным насосом или насосом погружного типа. После того как будут откачаны два-три ведра грязной воды водоносный слой как правило очищается и появляется чистая вода. В случае если этого не происходит – скважину требуется углубить примерно еще на 1-2 метра.

Шнековый способ

Для бурения довольно часто используется шнековая установка. Рабочая часть этой установки очень сильно похожа на садовый бур, только намного мощнее. Он делается из 100-мм трубы с наваренными на нее парой витков шнека имеющими диаметр 200 мм. Для того чтобы сделать один такой виток, нужна круглая листовая заготовка с прорезанным в ее центре отверстием диаметр которого немного больше 100 мм.

Затем у заготовки по радиусу делается разрез, после этого в месте разреза кромки разводят в двух разных направлениях, которые перпендикулярны плоскости заготовки. По мере того, насколько глубоко погружается бур, штангу, на которой он крепится, наращивают. Инструмент вращается вручную при помощи длинной ручки, изготовленной из трубы.

Бур необходимо извлекать примерно через каждые 50-70 см, а из-за того, что, чем больше он будет углубляться, он будет становиться тяжелей, поэтому потребуется установить треногу с лебедкой. Таким образом, можно пробурить скважину для воды в частном доме несколько глубже, нежели вышеперечисленными способами.

Можно также использовать ручной метод бурения, который основывается на использовании обычной дрели и гидропомпы:

Самодельные

Буровые агрегаты встречаются не только заводского типа. Они также могут представлять собой конструкции которые делают своими руками. Хотя стоит сразу отметить, что самостоятельное изготовление такого устройства может быть оправдано только в случае его неоднократного применения или если у вас есть в наличии большая часть комплектующих, инструмента, сварочное оборудование и гаража.

Если вы хотите построить бурильную установку самостоятельно, то следует обратить внимание на простейшую шнековую бурилку, так как ее можно изготовить самостоятельно за несколько дней. Она устанавливается на основание, к которому привариваются направляющие, по ним будет подниматься и опускаться электродвигатель с редуктором, к нему посредством вертлюга будет крепиться бур

Порядок действий следующий:

1. Начать следует с закупки материалов, чтобы изготовить основания, штанг, вертлюг. Также необходимо приобрести лебедку, электродвигатель (2–2,5 кВт) и редуктор.
2. Затем следует изготовить основание, исходя из мощности двигателя и передаточного числа редуктора.
3. Далее нужно сделать вертлюг и штанги. Эти части устройства необходимо покупать, можно заказать у слесаря, он выточит эти детали с необходимой точностью.
4. Затем необходимо собрать всю конструкцию и подготовить место для крепления электродвигателя.
5. Только после этого производится монтаж двигателя и редуктора на раму.
6. Далее необходимо закрепить лебедку и соединить ее трос с рамой двигателя.

Как делаются подобные конструкции

Технология бурения скважин таким образом предусматривает разрушение грунта при ударах грузом и вычерпывание земли желонкой. Учитывая, что патрон весит немало, рекомендуется оборудовать устройство мотором-редуктором, который будет осуществлять его подъем без необходимости использования физической силы.

Итак, для того чтобы сделать ударный патрон, вам понадобится труба с толстыми стенками, диаметром около 100 мм. Чем больше будет ее масса, тем лучше. Снизу можно вырезать специальные зубцы, которые будут дополнительно взрыхлять почву. Нижнюю часть груза необходимо заточить, а сверху сделать два отверстия, при помощи которых будет осуществляться закрепление.

Перед началом бурения вам понадобится сделать небольшое углубление в земле для свободного хода патрона. Делается это при помощи обыкновенного шнека.

Вторым распространенным вариантом для создания скважин является шнековая установка. Для того чтобы сделать ее своими руками, вам нужно взять трубу (сечение 100 мм) и наварить на нее несколько шнековых винтов (диаметр около 200 мм). В верхней части основы необходимо нарезать резьбу, при помощи которой она будет крепиться к станине и удлиняющим трубам. В нижней части шнека также навариваются два дополнительных ножа, которые облегчат процесс бурения. Навариваться они должны под углом.

Перед началом создания скважин необходимо проделать углубление примерно на метр. После этого шнек следует удлинить и продолжать процесс, постепенно увеличивая длину бура по мере его углубления в грунт. Для бурения на глубину свыше 8 метров придется предусмотреть треугольную станину со специальной лебедкой, поскольку, чем длиннее окажется конструкция, тем сложнее вынимать ее из грунта.

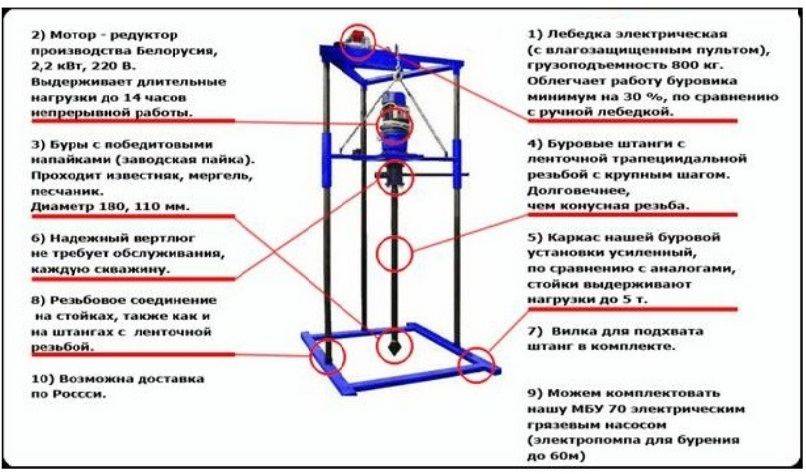

Если желаете создать профессиональную установку для бурения скважин на воду, роторное устройство станет лучшим вариантом. Данный тип является самым надежным и дающим наилучший результат, но для создания конструкции подобного типа вам придется приготовиться к дополнительным затратам. В частности, вам будут необходимы следующие комплектующие:

1. Вертлуг.
2. Буровая штанга.
3. Бур лопастного типа.
4. Мотор-редуктор.
5. Мотопомпа.
6. Шланг для подачи промывочного раствора.

Рама для такого устройства также имеет треугольную форму, с буром посередине. На раму устанавливается вертлуг, которому отведена роль создания крутящего момента и подачи промывочного раствора. В его подвижной части будет закрепляться штанга

Обратите внимание, вертлуг должен быть сделан из высокопрочной стали. При некачественном исполнении он выйдет из строя после бурения нескольких скважин. На нем будет закрепляться штанга, которая передает крутящий момент на бур

Соединение с рабочим инструментом, а также с дополнительными удлиняющими элементами может производиться при помощи специальных замков с резьбой конического или прямоугольного типа. Непосредственно к ней крепится бур, который имеет диаметр от 80 до 350 мм, в зависимости от поставленных задач

На нем будет закрепляться штанга, которая передает крутящий момент на бур. Соединение с рабочим инструментом, а также с дополнительными удлиняющими элементами может производиться при помощи специальных замков с резьбой конического или прямоугольного типа. Непосредственно к ней крепится бур, который имеет диаметр от 80 до 350 мм, в зависимости от поставленных задач.

Проблема снабжения питьевой водой актуальна для многих домовладельцев. Чаще всего для этих целей делается скважина для воды. Однако, стоимость работ по ее изготовлению довольно высока.

Чтобы сэкономить средства, изготавливается бурильная установка для скважин воды своими руками. На самом деле, это не так сложно и под силу многим домашним мастерам. Главное чтобы были нужные материалы и инструменты.

Монтаж бура с помощью треноги

Тренога — это ударный механизм для бурения водных скважин. Механизм треноги используется для облегчения работы с помощью стакана. Такой аппарат можно сделать из дерева (сучков не должно быть) или же из трубы (металлопрофиль тоже подойдёт). Длина каждой из трёх частей должна составлять 3−4 метра. После этого на каркас крепится металлический трос, а на нём закрепляется соответственно буровой стакан.

Буровая установка такого типа является довольно компактной и имеет хорошую прочность. Понять принцип работы подобной конструкции несложно. Стакан, ударяясь в грунт, выбирает его на своём пути в себя. Таким образом, за один удар проделывается скважина от 20 сантиметров до 1 метра, это зависит от типа грунта. Процесс бурения будет проходить проще, если место предварительно обработать водой и делать так время от времени. Также периодично необходимо очищать буровой стакан от набитого грунта.

Использование обсадной трубы

В процессе бурения можно сразу опускать трубу вместе с буром, но тогда его диаметр должен быть меньше самой трубы, так как он в ней должен свободно передвигаться. При выполнении работы необходимо постоянно следить за влажностью грунта. Если пропустить водоносный слой, тогда его можно случайно закрыть трубой.

Первые признаки такого слоя:

• бурение резко облегчается и бур быстро опускается на определённое расстояние;
• после промывки наблюдается наличие водянистого грунта;
• после окончания слоя глины начинает появляется песок;
• возникает первый напор;
• наблюдается прокол;
• вибрация бура при работе.

Когда обнаружена водянистая жила, тогда необходимо сделать пробный забор всей воды для того, чтобы понять, насколько много её будет давать такой источник. Сделать это можно с помощью обычного насоса. Когда достаётся два или три ведра грязной воды, и очищенная ещё не появляется, тогда необходимо продолжить бурение до обнаружения следующего водянистого слоя почвы.

Обсадка скважины

Для целей обсадки можно брать трубы металлические или пластиковые. Продолжительность работы может длиться до 50 лет

Важно не использовать цинковые трубы, так как есть риск заражения воды окисями цинка

Обсадка нужна для того, чтобы:

• предотвращать осыпание стенок скважины;
• исключить попадание сточных вод, дождевой или талой воды;
• скважина не будет засоряться.

Если труба проходит со скрипом, необходимо ударить её кувалдой.

Промывка после бурения

После того как труба вмонтирована, работа на этом не заканчивается. Следующим этапом является промывание скважины. Делается это тоже несложно. В новообразовавшуюся скважину необходимо опустить трубу, через которую вливается вода. Песок, грязь и глина вымоются под давлением. После этого обязательно нужно сделать анализ на обнаружение в составе воды вредных веществ. Качество воды и требования ко всем её характеристикам указаны в законодательных нормах соответствующего государства. Если качество хорошее, то можно смело продолжать работы по установке.

Обеспечение донным фильтром

Необходимость обеспечения трубы донным фильтром является очень важной. Фильтр позволяет избежать образования мула на дне

Сделать его самостоятельно не составит никакого труда. На трубе требуется сделать пропилы (насечки) с помощью болгарки. Для проделывания таких насечек нужно использовать тонкий болгарочный диск, желательно 0.8 миллиметров. Но, с другой стороны, большое количество насечек может сделать трубу слабее, поэтому их должно быть немного.

Также вместо пропилов можно сделать отверстия в трубе. Дальше фильтр нужно обмотать проволокой или мелкой сеткой. После этого засыпать его щебнем, который предотвратит образование мула.

Более простой вариант — это покупка фильтра в магазине. Без него такая скважина долго служить не будет. Допускается его отсутствие, когда отверстие длиной более 40 метров.

Если работы выполняются своими руками, то тут принцип успеха состоит в отсутствии спешки. Нужно придерживаться технологии бурения и использования только качественных материалов, это будет залогом успешного и долгого функционирования скважины.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).

• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

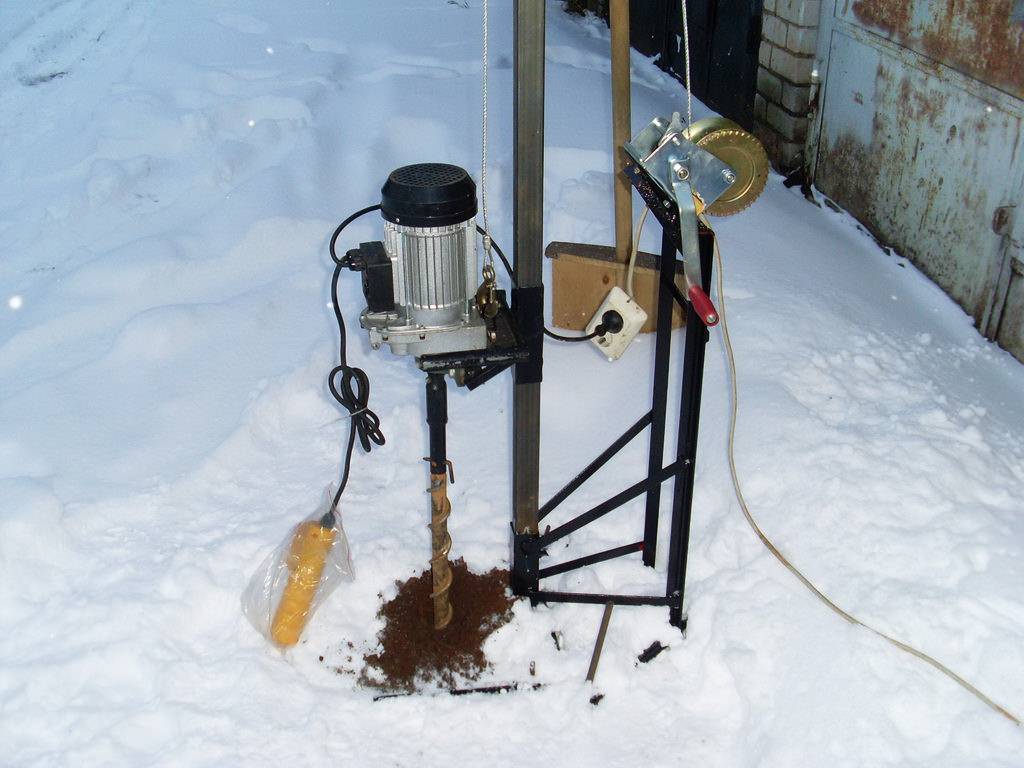

  Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Как провести воду от скважины к дому читайте тут.

Изготовление шнеков: технология и оборудование

Работа различных устройств механизмов основана на применении шнека. Подобная деталь представлена винтом, который характеризуется определенной формой. Примером можно назвать установку шнека в конвейерах, предназначенных для перемещения различных сыпучих материалов. Подобная конструкция получила весьма широкое распространение, представлена сочетанием самых различных узлов.

Общие сведения об устройстве и сферах применения

Рассматривая шнек следует учитывать, что он представлен разновидностью винта, который характеризуется повышенной площадью витков. Особенностями подобной детали назовем следующее:

1. Деталь характеризуется компактными размерами и высокой эффективностью. Именно эти свойства определяют широкое распространение шнека при создании самых различных механизмов.
2. Часто встречается ситуация, когда шнек применяется в качестве основного элемента бурильной установки. На момент вращения особая форма обеспечивает быстрое углубление и подъем грунта.

Несмотря на достаточно сложную форму для снижения стоимости изделия его изготавливают своими руками. Самодельный вариант исполнения сможет выдержать длительную эксплуатацию, однако допущенные ошибки при проведении расчетов и изготовлении детали могут стать причиной полной непригодности шнека при применении.

Как сделать шнек своими руками в домашних условиях

Изготовить шнек своими руками в домашних условиях можно при наличии небольшого количества распространенных инструментов. При этом сделанный винт сможет прослужить в течение длительного периода. Основными рекомендациями по выполнению работы можно назвать следующие моменты:

1. Для начала подготавливается труба, выступающая в качестве основания. Она должна иметь строгую ось и быть без дефектов.
2. Далее проводится отметка основных точек крепления витков.
3. Из листа при помощи тисков проводится изготовление витков, которые после привариваются к основанию.
4. Следующий шаг заключается в проверке правильности расположения винтов.

На сегодняшний день достаточно широкое распространение получили пластиковые варианты исполнения. Их изготовление возможно при проектировании изделия в специальной программе, после чего проводится печать на 3D-принтере. Подобный вариант характеризуется повышенной точностью, но может применяться для передачи небольшого усилия.

Способ изготовления самодельного конвейера

Как ранее было отмечено, чаще всего рассматриваемое изделие устанавливается на конвейере. При рассмотрении того, как сделать шнек своими руками в домашних условиях для винтового конвейера отметим следующее:

1. Вал должен крепиться на подшипниках, поэтому нужно предусмотреть соответствующие посадочные гнезда.
2. Сложность конструкции заключается в необходимости передачи вращения то электрического двигателя к винту. Для этого проводится установка специального привода, представленного сочетанием электрического двигателя с редуктором.

Качественный самодельный шнек в подобном механизме может прослужить в течение длительного периода

Важно правильно создать корпус, который зачастую напоминает желоб

Самодельные буровые устройства

Также проводится изготовление шнека в случае, когда нужно получить буровую установку. Проводимая работа характеризуется следующими особенностями:

1. Отрезается труба требуемой длины.
2. На нижнем конце создается наконечник, который направляет перемещение грунта.
3. Наконечник изготавливается из рессор, он отвечает за рыхление грунта.
4. Резцы должны быть расположены под острым углом.

Все элементы рассматриваемого изделия привариваются сварочным аппаратом

При этом следует уделять внимание качеству шва, так как даже незначительные дефекты снижают прочность соединения

Используемые материалы приспособления и инструменты

Для проведения работы своими руками по изготовлению шнека бура требуются определенные материалы и инструменты. При этом можно изготовить не только витки для шнека своими руками, но и многие другие элементы. Для работы требуется следующее:

1. Листовая сталь.
2. Рессоры автомобиля.
3. Сварочный аппарат.
4. Труба различной длины.
5. Тиски для фиксации заготовки.
6. Молоток.
7. Напильники.
8. Карандаш и картон.

Для изготовления спирали для шнеков рекомендуется выбирать сталь с повышенной коррозионной стойкостью, так как при эксплуатации со временем на поверхности может появится ржавчина. Некоторый инструмент для изготовления шнека есть в обычном наборе слесаря.

Простейшая МГБУ для ударно-канатного бурения

Самый доступный для самостоятельного производства вариант МГБУ – это аппарат для ударного бурения.

Конструктивно она состоит из:

• Разборной станины.
• Массивного долота, подвешиваемого на канате к верхушке станины.
• Блока и ворота для наматывания троса.

Станину можно собрать их старых стальных труб, уголков, швеллеров. Высотой её такова, чтобы при случае было удобно её транспортировать в разобранном виде. Но в то же время, следует учитывать, что с чем большей высоты падает груз, тем глубже он заглубляется в грунт. Отдельные элементы станины скрепляются между собой болтами в месте верхнего соединения. Низ станины также может для большей устойчивости обвязываться трубами или уголками.

Груз – долото, он же стакан, желонка, — можно сделать из обрезка толстостенной трубы с диаметром порядка 100-120мм. Главное здесь, чтобы этот рабочий узел был достаточно массивным. Самый подходящий вес, это 80-100кг. Поднимать более тяжёлый груз будет затруднительно даже двум-трём мужчинам, также неудобно транспортировать его. В нижнем торце долота-стакана вырезаются зазубрины, либо края её обтачиваются для облегчённого внедрения в почву.

Для подъёма груза можно применить ручной ворот, по типу деревенских колодцев, либо электромотор с понижающим редуктором. Идеально — оснастить машину и ручным, и электрическим подъёмником. Так её можно будет использовать на участках, куда не подведена электроэнергия. Там же, где есть возможность подключиться к электричеству, можно будет упростить и ускорить работу, задействовав электроподъёмник долота.

Особенности проведения бурильных работ в разных грунтах

При проведении канатно-ударного бурения своими руками в зависимости от находящихся типов грунтов следует придерживаться ряда рекомендаций.

Мягкая не сыпучая почва

Легче всего работать при помощи забивного стакана. На поверхность почвы его опускает лебедка. Когда внутри стакана собирается достаточное количество породы, ее извлекают наружу.

Сыпучая почва

Используется желонка с клапаном. Он предотвращает высыпание породы, которая извлекается только на поверхности. В данном случае в обязательном порядке производится укрепление стенок забоя. Для этого применяются обсадные трубы. Они углубляются в почву под действием собственного веса, что позволяет продлить срок службы скважины.

Диаметр обсадных труб должен быть немного больше от бурильного снаряда, что обеспечивает его прохождение на нужную глубину.

Каменистая порода

Для раздробления почвы используется долото, а для извлечения наружу – желонка. Чтобы расширить диаметр скважины применения обсадной колонны недостаточно. Для этого используют специальный расширитель с движущимися резцами. Его опускают через обсадную трубу. Когда он доходит до нужной глубины забоя, происходит раскладывание резцов. Они срезают грунт, что облегчает передвижение обсадной колонны.

ОСНОВНОЙ ДВИГАТЕЛЬ ПРИВОДА БУРОВОЙ УСТАНОВКИ

В современных буровых установках в качестве основных энергоприводов используют двигатели внутреннего сгорания. Дизельное топливо — основное и легкодоступное сырье. На не-которых буровых установках применяют двигатели, работаю-щие на природном газе.

Число и габариты главных двигателей зависят от назначения и характеристик буровой установки. В буровых установках для неглубокого бурения (менее 1524 м) используют два двига-теля мощностью 373—746 кВт. Для глубокого бурения при-меняют мощные буровые установки, которые снабжены тремя-четырьмя двигателями, способными развивать мощность 2237 кВт.

Энергия к различным механизмам буровой установки пере-дается механическим или электрическим путем. При механиче-ской передаче энергия от каждого двигателя пере-дается в общий узел, называемый трансмиссией.

Трансмиссия передает энергию лебедке и ротору через втулочно-роликовую цепь и цепные колеса. При механической передаче энергии к буровым насосам применяют большие при-водные ремни. При электрической передаче энергии дизельные двигатели устанавливают на некотором расстоянии от буровой установки и используют для приведения в действие мощных энергогенераторов.

Генераторы вырабатывают электрический ток, который пере-дается по проводам к электродвигателям, соединенным непо-средственно с лебедкой, ротором и буровым насосом.

Основное преимущество дизельно-электрической системы со-стоит в том, что она исключает силовую трансмиссию. Кроме того, с применением дизельно-электрической системы шум дви-гателей удален от места работы буровой бригады.
