Буровая установка своими руками: изготовление самодельного бура для бурения скважин

Как сделать ложкообразный бур?

Ложкообразный бур поможет вырыть скважину более аккуратно. Чтобы его сделать, потребуются болгарка, сверло по металлу, сварочный аппарат, прут из металла и полый цилиндр. Сначала следует прорезать цилиндрическую основу сбоку и сделать снизу специальный захват в виде ложки. Если грунт сыпучий, то разрез делаем больше. Земля попадает внутрь цилиндра, и необходимо проводить очистку. Размеры бура зависят от требуемых размеров скважины.

Сделать бур для столбов своими руками можно из старой трубы, баллона. Болгаркой следует прорезать отверстие в нижней части элемента и сварить заготовку по продольному шву. К концу стержня приварить сверло по металлу либо заостренную металлическую пластину. Смещение от центральной оси – 1 см. Используйте исключительно твердые материалы, способные выдержать большую нагрузку.

Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным

Как сделать рукоятку для бура?

Рукоятку приваривают наверху разъемной трубы. Металлопрокат – отличный выбор при изготовлении рукоятки. Именно на нее приходится самая большая нагрузка во время строительных работ. Рукоятку необходимо хорошо закрепить, она не должна колебаться во время вращения. Во избежание травм делайте ее гладкой и удобной в применении.

Труба разъемная буровая

Буровое основание делают в виде разъемной трубы длиной 150 см, чтоб разрыхлить землю на требующуюся глубину. Оно удлиняется по мере углубления скважины с помощью добавления секций, по размеру не более 1 м.

Крепление секций разъемной трубы

Крепление может производиться несколькими методами:

• сваренная муфта;
• резьбовая муфта;
• крепление гайками или болтами.

Второй вариант – прикрепление на резьбу. Чтобы элементы не разделялись, устанавливают шплинтованный фиксатор.

Болты и гайки лучше применять в бурении узких скважин, они прикрепляются именно к отделам трубы. Метод не совсем надежный, поэтому не используйте его при работе с сухим грунтом.

Для сборки своими руками вам потребуется либо сварочный аппарат, либо болты с гайками и дрель для высверливания отверстий под них

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).

• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

  Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Как провести воду от скважины к дому читайте тут.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно? Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Спиральный бур для ручного бурения

Вы можете самостоятельно сделать спиральный или ложкообразный бур из самых простых материалов. Спиральный бур похож на сверло большого диаметра, его основной элемент – режущая кромка в виде спирали, представляющая собою закрученную и наточенную стальную полосу.

Наиболее распространёнными ручными приспособлениями являются лопата и ручной бур

От размера требуемой скважины зависит ширина режущей кромки, разрыхляющей землю. Во время бурения земля выталкивается наверх и остается на кромках бура, поэтому процесс надо будет останавливать и очищать стержень. Данная конструкция универсальна, ведь спиральным буром можно разрыхлить любой грунт.

Ложкообразный бур для ручного бурения

Такой тип бура имеет цилиндрическую рабочую поверхность и металлический стержень. В нижней части инструмента делается прорезь спиралевидной либо продольной формы. Край прорези отстоит на один сантиметр от основания и действует как ложка, что помогает делать скважину шире, чем диаметр цилиндра. Ложкообразный бур используется во время разрыхления суглинистых грунтов, что позволяет бурить скважину поэтапно с установкой труб.

Какой бур лучше?

Буры для бурения скважин бывают двух видов: спиральный (дисковый, шнековый) и ложковый. Каждый из типов имеет свои достоинства и недостатки и применяются для определенного типа грунта.

Спиральный бур – преимущества и недостатки

Универсальность спирального типа позволяет применять его не только для обустройства скважин, но и для других садовых и строительных работ.

Преимущества:

• Широкая область применения. Используется при возведении заборов, свайных фундаментов, посадке растений и т. д.
• Быстрое и легкое врезание в грунт.
• На малых глубинах почва автоматически изымается из скважины по шнеку бура.
• Простота изготовления своими руками.

Недостатки:

• Для выемки грунта необходимо разбирать штангу.
• Не подходит для сыпучих и скальных пород.
• Малая глубина прохода.
• Приходиться часто очищать от выработанной почвы.

Ложковый бур – стоит ли выбрать его?

Преимущества ложкового бура перед остальными типами ручных буров оправдывают его использование.

• Применяется для сыпучих почв.
• Выработка грунта осуществляется нижней и боковой кромкой бура.
• Ширина прохода больше диаметра бура, что облегчает его изъятие из скважины.
• Вращать бур можно не только вручную, но и дрелью или перфоратором.
• Самая простая конструкция и способ изготовления.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном» Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;
• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

1. Верхняя рама: chertyozh_1_verhnyaya_rama
2. Нижняя рама: chertyozh_2_nizhnyaya_rama
3. Ползун буровой: chertyozh_3_polzun
4. Гильза-ползун: chertyozh_4_gilza_polzun
5. Рама в сборе: chertyozh_5_rama_v_sbore
6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Как бурить скважины?

Проход к залегающему на мелководье водоносному слою можно выполнить своими руками применяя один из трех видов бурения:

1. ручное;
2. ударно-канатное;
3. ударное.

Способ выполнения колодца выбирается в зависимости от типа грунта и глубины прохода.

Ручное бурение скважин

При неиспользовании дополнительного оборудования, буровой треноги (вышки) и системы блоков пробурить «колодец» можно на глубину до 20 м.

Технология бурения:

• На выбранном участке для прохода устанавливается тренога. Высота вышки должна быть выше на 1 -2 м, длина секции буровой штанги.
• Лопатой делается углубление на один-два штыка для центрирования и направления прохода режущей кромки бура.
• Для заглубления бура на глубине более одного метра вам понадобится помощь напарника. Одному человеку не по силам дальше выполнять бурение под сваи.
• При возникновении трудностей с выемкой бура из отверстия необходимо провернуть его в обратную сторону бурения на 2 – 3 оборота и извлечь его.
• Через каждые 500 мм заглубления необходимо извлекать бур и очищать от грунта.
• Процесс бурения повторяется, пока рукоятка бурильной установки не достигнет уровня земли.
• Бурильная штанга достается вместе с буром и удлиняется дополнительной секцией.
• Все операции повторяются, пока не пробьетесь до водоносного слоя. Это определяется по виду извлекаемой почвы.
• После достижения пласта с водой нужно продолжить бурение до твердого (водоупорного) слоя. Это позволит заполнить скважину максимальным объемом воды
• Откачивание воды, содержащей грунт, можно осуществлять при помощи насоса ручного или погруженного типа.
• Откачав 3 – 4 ведра мутной воды должна появиться чистая. Если не пошла прозрачная вода, то необходимо увеличить глубину выработки на 1,5 – 2 метра.

Совет: Используйте конструктивные возможности установки для извлечения максимального объема грунта, т. к. на эту операцию уходит много времени.

Инструменты:

• тренога;
• бур;
• шланги для откачки воды;
• составная бурильная штанга;
• насос или помпа.

Ударно-канатное бурение

Скважина, выполненная этим способом бурения, обладает длительным сроком эксплуатации от 80 лет и больше, увеличенным запасом и притоком воды. Процесс работы заключается в разрушении и измельчении породы по замкнутому циклу специальным ударником.

Процесс бурения:

1. Буровая установка размещается над точкой для заглубления забивного стакана (скат, буровое долото).
2. Выполняется направляющее углубление для прохода ската.
3. Пробивку первого метра скважины можно выполнить вручную.
4. Далее устанавливается направляющая, в виде стальной трубы большего диаметра, чем диаметр стакана.
5. Сброс ската в трубу осуществляется путем освобождения лебедки при ударе грунт разрушается и измельчается, тем самым наполняя стакан. Наличие специального клапана препятствует высыпанию грунта из снаряда.
6. После чего происходит подъем стакана и выемка разбитой почвы.
7. Цикл повторяется опять, пока дойдете до водоносного слоя.

Такой способ бурения трудоемок и длится по времени до нескольких недель. Поэтому его лучше применять для выполнения скважин на таких видах грунта:

• глина;
• на суглинках;
• на мягкой (обводненной) почве;

Ударное бурение

Принцип ударного прохода как ударно-канатного. Отличие в том, что долота для бурения находятся в забое и удар осуществляется по ним при помощи ударника. Таким способом можно проходить глубины больше 100 м.

Бурение можно осуществлять на многих видах грунтов:

1. мягкая земля – применяется клинообразное долото;
2. вязкий грунт – долото двутавровой формы;
3. твердые породы – крестовая форма долота;
4. валуны – пирамидальная форма долота.

Как происходит бурение:

• устанавливается буровая установка;
• в забой заводится долото, подобранное под определенный грунт;
• спускается снаряд, масса от 500 до 2500 кг, с высоты от 300 до 1000 мм;
• после удара грунт раскалывается, долото зарывается в почву;
• снаряд поднимается и цикл повторяется;
• частота цикла – 45 – 60 ударов/мин.;
• после прохождения каждых 200 – 600 мм долото извлекается из забоя и очищается от земли.

Особенности ручного бурения

Благоприятными условиями для бурения скважины вручную являются:

• грунтовые воды на глубине до 20 м;
• грунт без твёрдых пород, затрудняющих бурение ручным способом.

Ручное бурение скважины можно осуществить двумя способами:

• вращательный;
• канатно-ударный.

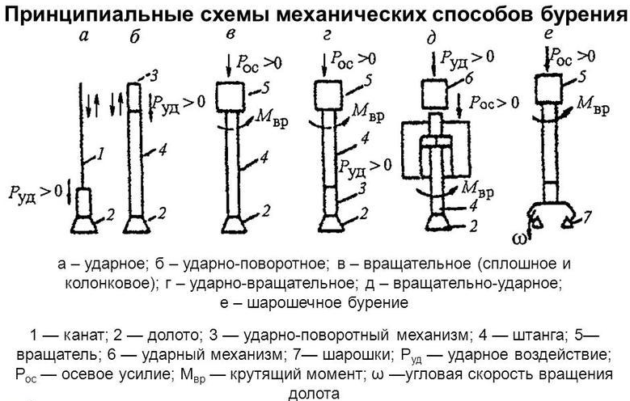

Принципиальные схемы механических способов бурения

Смысл канатно-ударного метода заключается в том, чтобы соорудить скважину, с относительно большой высоты в неё бросается тяжёлая труба с острым концом, привязанная канатом к раме. Грунт отделяется от ударов этой конструкцией, и попадает внутрь её. Затем труба поднимается на поверхность лебёдкой и освобождается от накопившейся в ней породы. Так происходит углубление. Преимуществом ударного бурения является то, что в нем можно задействовать одного человека.

Бурение вращательным способом производится инструментом, способным врезаться в землю с помощью вращения и поднимать грунт на поверхность. Для такого метода бурения нужно задействовать двух человек, чтобы обеспечить вращение бурового стержня с помощью арматуры или трубы. По мере углубления конструкции бура в грунт, она наращивается дополнительными разъёмными трубками.

По завершении буровых работ выполняется опускание обсадной колонны в скважину.

Технологическая оснастка обсадных колон

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода. Более эффективно использование штифта с фиксатором, представляющим собой врезанную в его торец поворотную пластину по аналогии с конструкцией, применяемой для сборки строительных лесов. Но и эта система также имеет недостаток, связанный с использованием отдельных элементов, которые могут быть утеряны, также при вращении труб удлиняющей штанги в жестком грунте высока вероятность деформации и повреждения ослабленных штифтовых концов с ограничивающими пластинами.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами
