Геотермальный тепловой насос своими руками

Тепловой насос из сплит системы

Чтобы создать тепловой насос на основе кондиционера, в первую очередь нужно поменять местами наружный и внутренний блоки системы. Поскольку внутренний блок уже содержит испаритель, а наружный – конденсатор, дополнительные элементы не требуются. В качестве теплоносителя используют как воду, так и воздушную среду (на выбор). Также возможна установка дополнительного конденсатора в отдельном резервуаре для повышения эффективности теплообмена.

В состав системы также входит четырехходовой клапан, корректный монтаж которого может осуществить только опытный специалист.

Рациональнее всего разобрать кондиционер на составные элементы, а затем произвести компоновку теплового насоса, подключив последовательно испаритель, компрессор и конденсатор. Полученную систему подключают к коммуникациям для обогрева помещений.

Как сделать тепловой насос своими руками из старого холодильника

Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.

Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.

Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.

Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.

Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.

Дополнительно потребуется приобрести следующие детали:

  • герметичная тара из нержавейки объёмом 120 литров;
  • емкость из пластика объёмом 90 литров;
  • три трубы из меди разного диаметра;
  • трубы из металлопластика.

Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.

Сборка узлов и установка теплового насоса

В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.

Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.

Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).

Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:

  • «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
  • «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
  • «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.

Также можно установить для обогрева дома комбинированную отопительную систему. В такой системе тепловой насос работает одновременно с электрическим котлом и используется как дополнительный источник отопления.

Тепловой насос для обогрева дома вполне можно собрать самостоятельно. В отличие от покупки готовой установки, это не потребует больших финансовых затрат, а результат обязательно порадует.

Вертикальная установка

Вертикальное тип используется в местах, где горизонтальное невозможно. Для установки бурят несколько скважин, в которые устанавливают внешний контур. Скважины бурят из одной точки, немного отклоняя угол от вертикали, так получается больше тепла.

Вода греется при путешествии через глубины земли, поступает в испаритель, преобразуется в пар. Воздух сжимается компрессором и резко выбрасывает энергию в конденсаторе.

Выделившееся тепло нагревает внутренний контур, обогревающий помещение, а жидкость отправляется на новый круг по трубам.

В земле бурят скважины, прокладывают трубы. Создав внешний контур, строители устанавливают насос, затем прокладывают внутренний контур.

Внимание! Бурение требует аренды специальной установки, что увеличивает затраты на строительство. Необходимо пробурить от 50 до 200 метров вглубь земли, в зависимости от местности. Преимущество заключается в возможности не нарушать ландшафт обустроенного участка

Преимущество заключается в возможности не нарушать ландшафт обустроенного участка.

Недостатки: для циркуляции требуется больше электроэнергии, чем для горизонтальной системы; использование парных скважин для поступления и сброса воды обратно недостаточно эффективно.

Основные виды систем геотермального отопления для дома

Если с основными принципами работы геотермального отопления загородного дома разобрались, стоит рассмотреть не менее важный вопрос и выяснить, какие бывают виды систем. Они отличаются исключительно по типу теплообменника, использование каждого из которых зависит от многих факторов. В зависимости от особенностей участка и характеристик той или иной местности могут использовать три типа теплообменников:

Горизонтальный теплообменник. Устройство системы отопления на основе горизонтального теплообменника предполагает наличие большого земельного участка, не задействованного под огород и сад. К примеру, чтобы отопить дом, площадью 200 кв.м., надо задействовать земельный участок площадью не менее 600 кв.м. В этом случае трубы укладываются в специально подготовленные траншеи, выкопанные несколько ниже уровня промерзания грунта. Эта глубина различна и зависит от особенностей конкретного региона.

  • Вертикальный теплообменник. Использование данного типа теплообменников позволяет сэкономить место, его можно оборудовать, не повредив ландшафт местности. Для того чтобы углубить специальные геотермические зонды необходимо использование специального бурильного оборудования, что требует большого вложения средств. Глубина скважины, в которую помещается зонд, может достигать 100-150 метров, а ее диаметр составляет всего 100-150 мм.
  • Теплообменник, размещаемый в воде. Устройство теплообменника данного типа является самым экономным вариантом, однако воспользоваться такой системой могут только владельцы домов, расположенных рядом с водоемом, расстояние до которого не превышает 100 метров. В этом случае можно с наименьшими затратами организовать геотермальное отопление частного дома, используя тепловую энергию воды. Трубы теплообменника, при этом, укладываются на дно водоема, глубина которого составляет минимум 2,5-3 метра, притом, что его площадь должна быть не менее 200 кв.м.

Прежде чем приступить к монтажным работам не достаточно знать принцип работы геотермального отопления, важно сопоставить свои финансовые возможности и взвесить все за и против, учитывая особенности местности и характеристики земельного участка. Если возле вашего дома находится водоем, удовлетворяющий всем перечисленным требованиям, то вам несказанно повезло, ведь в этом случае организовать отопление дома можно самостоятельно, и для этого вам даже не потребуется разрешения контролирующих органов. Что касается остальных типов конструкции, то, в случае с использованием горизонтального теплообменника, вам необходимо иметь много свободной земли, а если вы решили смонтировать вертикальный теплообменник, надо иметь достаточный запас средств, необходимых на выполнение дорогостоящих бурильных работ

Что касается остальных типов конструкции, то, в случае с использованием горизонтального теплообменника, вам необходимо иметь много свободной земли, а если вы решили смонтировать вертикальный теплообменник, надо иметь достаточный запас средств, необходимых на выполнение дорогостоящих бурильных работ.

Можно ли сделать тепловой насос из «подручных» материалов?

Люди, которые разбираются в устройствах различных электроприборов и желают сэкономить на приобретении теплового насоса, могут попытаться сделать их своими руками из различных деталей, которые находятся в свободном доступе.

Несмотря на видимую простоту работ, направленных на формирование прибора, далеко не каждый мастер согласится изготовить воздушный тепловой насос по желанию заказчика.

Перед началом создания прибора следует прочитать много информации, касающейся данной темы и изучить большое количество нормативных источников.

Видео:

Перед тем как приступить к изготовлению теплового насоса своими руками, следует принять тот факт, что эта затея может и не увенчаться успехом, так как полностью зависит от правильного подбора деталей, материалов и от мастерства специалиста.

Для начала следует приобрести компрессор. Этот прибор может быть как новым, так и бывшим в употреблении (но исправным).

Лучше всего выбирать не поршневую, а спиральную конструкцию, обладающую большим КПД и меньшей генерацией шума.

Если в доступе нет качественного и мощного компрессора, то можно заменить его несколькими менее мощными моделями, работающими по цепному принципу.

Теперь следует перейти к изготовлению медного конденсатора, который должен иметь вид прямой (а лучшее спиралевидной) трубы.

Тонкую медную трубу можно превратить в витую трубу и своими руками, поэтапно накручивая ее на какой-нибудь крупный цилиндрический предмет (в этих целях можно использовать использованный газовый баллон).

Чтобы при создании «змеевика» не деформировать медную трубу, следует проводить эту процедуру медленно и аккуратно.

Чтобы исключить возможные «заминания», следует использовать только те медные трубы, диаметр поперечного сечения которых превышает полтора миллиметра.

Настало время сборки конструкции теплового насоса. Лучше всего размещать все использующиеся приборы в металлическом корпусе, заранее подготовленном.

Компрессор следует расположить в метре от нижней плоскости конструкции, конденсатор – сверху, а испаритель – снизу. Комплекс этих приборов нужно соединить трубками, по которым будет циркулировать фреон.

После этого нужно провести монтаж клапана, отвечающего за терморегуляцию, и заправить прибор фреоном (модификации R22 или R422).

Провести эти процедуры правильно своими руками вряд ли удастся, поэтому для реализации этих процессов следует пригласить специалиста.

Тепловой насос вода-вода из компрессора кондиционера

Этот тепловой насос из кондиционера несложно изготовить своими руками, но вам понадобиться помощь хорошего мастера по ремонту холодильной техники.  Для изготовления вам нужно приобрести:

  • Рабочий компрессор от кондиционера. Это может быть новый, купленный в магазине, но вполне подойдет б/у, главное, чтобы он был рабочим и ресурс его еще не был выработан. Уточните, с каким хладагентом он работает: вам нужно будет заправлять систему.
  • Гибкая медная труба двух диаметров (сечение небольшое, типа тех, что используются в холодильниках) с толщиной стенки не менее 1 мм. Больший диаметр используем для изготовления змеевика конденсатора (12 метров), меньший — для змеевика испарителя (10 м).

  • Металлопластиковая труба для теплообменников (12 м + 10 м). В нее засовываем медные трубы, и по ним циркулирует теплоноситель. Так что внутренний диаметр должен быть прилично больше наружного диаметра меди.
  • Терморегулирующий вентиль (ТРВ).
  • Термоизоляционная поролоновая труба (12 м + 10 м). Внутренний диаметр такой, чтобы можно было засунуть металлопластиковую трубу.
  • Шаблон для изготовления змеевика — толстостенная труба (можно газовый баллон).
  • Фреон для заполнения системы.
  • Каркас для монтажа составляющих.
  • Контролирующая аппаратура: датчик давления фреона и температуры, устройство защиты от холостого хода насоса, электропускатель, таймер.

Все эти составляющие с платой за работу холодильщика (за сборку и пайку, заливку фреона) составили примерно 600$. Плюс затраты личного времени на обустройство входного контура и сборку.

Теперь приступаем к изготовлению самого теплового насоса.

  1. Первыми можно сделать змеевики. Сначала медные трубы вставляете в металлопластиковые, сверху на металлопластик надеваете термоизоляцию. На шаблон наматываете витки трубы. Стараетесь расстояние между ними делать одинаковым.
  2. На раме закрепляете выбранный компрессор (был использован б/у на 1,2 кВт потребляемой мощности, а производительность по холоду 3,8 кВт). Для установки использованы автомобильные сайлент-блоки.
  1. Теперь нужно будет установить и соединить теплообменники с компрессором. Для этого желательно пригласить «холодильщика», владеющего техникой капиллярной сварки (еще неплохо бы, чтобы он разбирался в тепловых насосах, а то вам долго придется объяснять, что и к чему). Он же заполнит систему фреоном и отрегулирует ее. Если вы не обладаете достаточными знаниями и навыками, самому это будет сделать в высшей степени проблематично, а работа с фреоном, вообще может закончиться травмой. Поэтому ищите хорошего специалиста и доверьте эту часть работы ему.

Это после работы «холодильщика»

  1. Дальше подключаем внешний контур и отопительный.
    1. К входу испарителя через тройник подключаем воду из внешнего источника.
    2. К выходу металлопластиковой трубы через аналогичный тройник воду отводим.
    3. Таким же образом подключаем отопительный контур к змеевику конденсатора.
  2. Включаем систему — все должно работать. Но для нормальной работы необходимо будет еще контролировать наличие движения теплоносителя в первичном и отопительном контуре, температуру в них, контролировать давление фреона, чтобы можно было отследить утечку. Вообще, системе нужна надежная автоматика, а пока ее не подобрали можно поставить обычный пускатель. Но нужно помнить, что после любого отключения компрессор запускать можно только после того, как выровняется давление фреона в системе (10-15 мин).

Как устроено?

Принцип работы геотермального отопления подразумевает использование тепловых насосов. Они действуют по классическому циклу Карно, беря глубоко внизу холодный теплоноситель и получая взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Аппаратура работает с коэффициентом полезного действия от 350 до 450% (это не противоречит фундаментальным физическим законам, почему – будет сказано позже). Стандартный тепловой насос обогревает дом или иное здание за счет тепла земли на протяжении 100 тысяч часов (именно таков средний промежуток между профилактическими капитальными ремонтами).

Нагрев до 50 градусов выбран неслучайно. Именно такой показатель по результатам специальных расчетов и при изучении практически реализованных систем был признан наиболее эффективным. Поэтому земляное отопление, использующее поток энергии из недр, в основном дополняется не радиаторами, а теплым полом или воздушным контуром. В среднем, на 1000 Вт энергии, приводящей в работу насос, удается поднять наверх примерно 3500 Вт тепловой энергии. На фоне безудержного роста стоимости теплоносителя в магистральной сети и иных способов отопления это очень приятный показатель.

Геотермическое отопление образовано тремя контурами:

  • грунтовым коллектором;
  • тепловым насосом;
  • собственно, греющим комплексом дома.

Причина проста – та вода, которая встречается в достаточно разогретом слое почвы, быстро разъедает оборудование. И даже такую жидкость можно найти далеко не в любом произвольно взятом месте. Выбор конкретного теплоносителя определяется конструктивными решениями инженеров. Насос подбирается в зависимости от устройства остальных частей системы. Поскольку глубина скважины (уровень заложения оборудования) определяется природными условиями, решающие отличия между типами геотермальных систем связаны с устройством коллектора в грунте.

Горизонтальная структура подразумевает расположение коллектора под линией промерзания почвы. В зависимости от конкретной местности это означает углубление на 150-200 см. Такие коллекторы могут оснащаться различными трубами, как медными (с внешним слоем из ПВХ), так и сделанными из металлопластика. Чтобы получить от 7 до 9 кВт тепла, придется уложить не менее 300 кв. м коллектора. Такая методика не позволяет приближаться к деревьям более чем на 150 см, а по окончании монтажа придется благоустраивать территорию.

Вертикально выставленный коллектор подразумевает бурение нескольких скважин, причем обязательно устремленных в разные стороны, и каждую ведут под своим углом. Внутри скважин располагаются геотермальные зонды, тепловая отдача от 1 пог. м достигает примерно 50 Вт. Нетрудно подсчитать, что для идентичного количества тепла (7-9 кВт) придется поставить 150-200 м скважин. Преимущество в этом случае не только в экономии, но и в том, что ландшафтная структура территории не изменяется. Надо будет только выделить небольшой участок для монтажа кессонного блока и для выставления концентрирующего коллектора.

Нагреваемый от воды контур практичен, если можно вывести наружный узел обмена теплом в озеро или пруд на глубину от 200 до 300 см. Но обязательным условием будет расположение водоема в радиусе 0,1 км от отапливаемого строения и площадь водного зеркала минимум 200 кв. м. Существуют также воздушные теплообменники, когда получение тепла внешним контуром происходит из атмосферы. Подобное решение отлично проявляет себя в южных областях страны и не требует никаких земляных работ. Слабости системы – низкий КПД при морозе в 15 градусов и полная остановка, если температура понизится до 20 градусов.

Перспектива применения геотермальных тепловых насосов

Поскольку работа теплового насоса для частного дома не сопровождается горением, то эта система абсолютно пожаробезопасна. Высокая экологичность, так как при функционировании системы исключены образование и выброс в атмосферу вредных веществ.

Уровень шума и вибрации не превышает тех, что производит обычный бытовой холодильник. Легкость обслуживания теплового насоса. Эксплуатация теплового насоса не сопряжена с большими расходами и окупается в течение 1,5–2 лет. Долговечность. Тепловой насос способен работать 25–30 лет и более. Несмотря на наличие серьезных плюсов, отопление домов с помощью теплового насоса в нашей стране – явление довольно редкое (для сравнения – в Швеции 70 % домов обогреваются таким способом), что объясняется тем, что первоначальная стоимость оборудования достаточно высокая (порядка 300 000–350 000 рублей), потребуются масштабные земляные работы, которые обойдутся не дешево. Кроме того, есть немало относительно недорогих видов топлива, которые могут быть применены для целей отопления жилых домов.

Тем не менее перспектива применения геотермальной системы вполне оптимистичная, тем более что есть реальная возможность нивелировать затраты.

Практика показывает, что примерно 1 месяц в году насос работает на полную мощность, в остальное время его нагрузка не превышает 70–80 % от максимальной. Поэтому можно купить менее мощный насос, который обеспечит потребности в тепле до конкретного температурного показателя, а когда температура достигнет расчетного значении, следует использовать второй теплогенератор, например, электронагреватель, котел, работающий на каком-либо виде топлива, гелиоколлектор. Но, чтобы рассчитать и правильно подобрать тепловой насос, необходимо привлечь специалиста, хотя сделать приблизительные расчеты можно и самостоятельно.

Для этого надо знать тепловую потребность дома (для старой постройки и некачественной теплоизоляцией составит 75 Вт/м, для нового дома с качественной теплоизоляцией – 50 Вт/м, для низкоэнергетического дома – всего 30 Вт/м) и умножить ее на общую площадь.

Отопление дома с помощью теплового насоса будет полноценным только тогда, когда теплоизоляция постройки обеспечена на высоком уровне, что минимизирует энергопотери.

И последнее замечание: монтировать тепловой насос можно либо перед закладкой фундамента, либо в процессе выполнения строительных работ.

Подробно об отоплении домов тепловыми насосами рассказывается в этом видео :

Преимущества и недостатки геотермальных отопительных насосов

Следует начать с отрицательных сторон:

  • Высокие требования к нормативным параметрам прилегающих территорий. Станцию нельзя установить в любой точке, сначала требуется проведение геологической разведки, определение целесообразности использования оборудования.
  • Высокая цена. Разовые вложения превышают возможности многих хозяев. Есть вариант воспользоваться государственной помощью, но она выдается только определенной группе льготников.
  • Перемены положения контура в первый год использования. Трубы проседают, снижается скорость циркуляции пропиленгликоля, что приводит к уменьшению показателей теплоотдачи, СОР.

Достоинства оборудования:

  1. Экономичность. Не требуется запасаться твердым топливом, подводить газовую магистраль. Потребление электроэнергии минимальное. Затраты могут окупиться уже через 5 лет.
  2. Функциональность. Вся система работает на обогрев зимой и кондиционирование летом. Это удобно и не придется обустраивать еще одну систему.
  3. Длительный срок службы. Сам насос работает 100 лет, но некоторые узловые детали меняются раз в 30-50 лет, что намного реже, чем любое другое оборудование.

Следует знать, что в европейских странах геотермальные насосы применяются для получения тепла не только для жилых домов, но и производственных, промышленных предприятий. Экономическая выгода становится более явной, если учесть длительность срока службы, а также минимальные расходы на обслуживание и ремонт системы – последнее практически исключено, так как все узлы надежно заглублены в грунт или воду и не подвергаются механическим воздействиям.

Варианты геотермальных установок

Как уже было сказано выше, теплонасосы могут получать энергию из воздушной среды, грунта и водоемов. Они различаются по типу используемого теплоносителя как на внутреннем, так и наружном контурах. В зависимости от функций и используемых элементов, установки делят на несколько видов:

  • Система типа «вода-вода», использующая энергию тепла водных ресурсов. Принцип работы основан на способности воды сохранять довольно высокую температуру в нижних слоях. Трубы с теплоносителем оснащают грузом для погружения в воду. Если рядом с участком отсутствует водоем, используют потенциал грунтовых вод. Основными преимуществами таких установок являются низкие затраты на обустройство, невысокие теплопотери, отсутствие необходимости в использовании мощных насосных станций.
  • Система «земля-вода», отбирающая тепло грунта с помощью тепловых коллекторов и зондов. Это лучший способ создать автономное отопление в загородном доме, независимо от расположения объекта. В состав установки входит теплообменный аппарат, который размещают ниже уровня промерзания грунта, а также сам тепловой насос. Последний использует обратный цикл Карно (функционирует как холодильная установка, только наоборот, то есть выделяет тепло). Системы этого типа используют два теплоносителя: антифриз (или рассол), получающий тепло из грунта, и фреон, циркулирующий в контуре, который соединен с отопительными радиаторами. Количество теплоты, вырабатываемой такой системой, в 4 раза превышает количество электрической энергии, затрачиваемой на ее выработку. Одним из недостатков системы является то, что земельные участки с обустроенными коммуникациями уже непригодны для сельскохозяйственных нужд.
  • Система «воздух-вода» использует воздушную среду (самый доступный и возобновляемый источник). Главное преимущество состоит в том, что такие системы просты в монтаже и обслуживании. К недостаткам относят чувствительность к внешним температурным режимам. Наибольшая эффективность достигается при температуре воздуха -15°C. При сильных температурных колебаниях существенно снижается эффективность работы установки.

Выбор типа системы зависит от особенностей отапливаемого объекта, места его расположения, средней температуры окружающей среды на протяжении года и в определенные сезоны.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

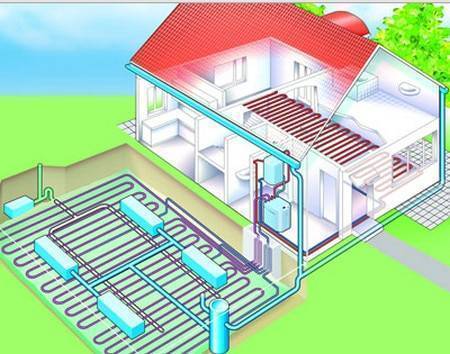

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».
