Частые ошибки разводки коммуникаций в квартире

Схемы разводки

При монтаже водопровода чаще всего используются следующие подходы:

  • тройниковая разводка;
  • коллекторная разводка.

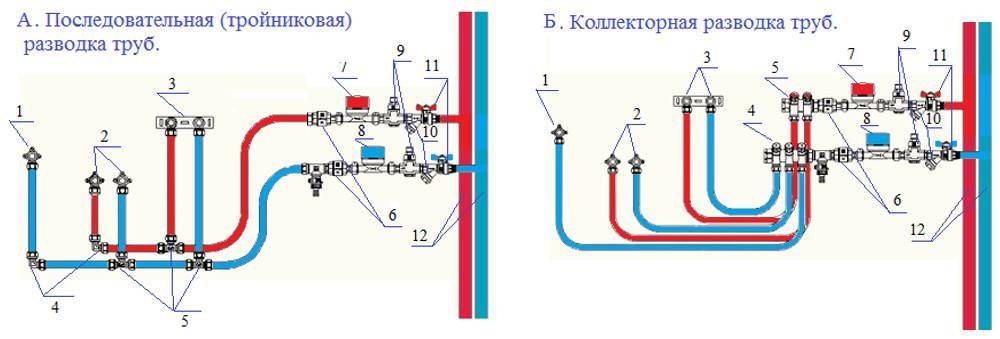

Способы разводки труб

Перечисленные варианты имеют определенные преимущества и недостатки. Выбор зависит от конкретной ситуации. При подборе схемы разводки обязательно учитывается планировка квартиры.

Коллекторная разводка обеспечивает напор на всем протяжении системы водоснабжения. Такой вариант идеально подходит для больших пространств. В некоторых случаях применяются одновременно два метода.

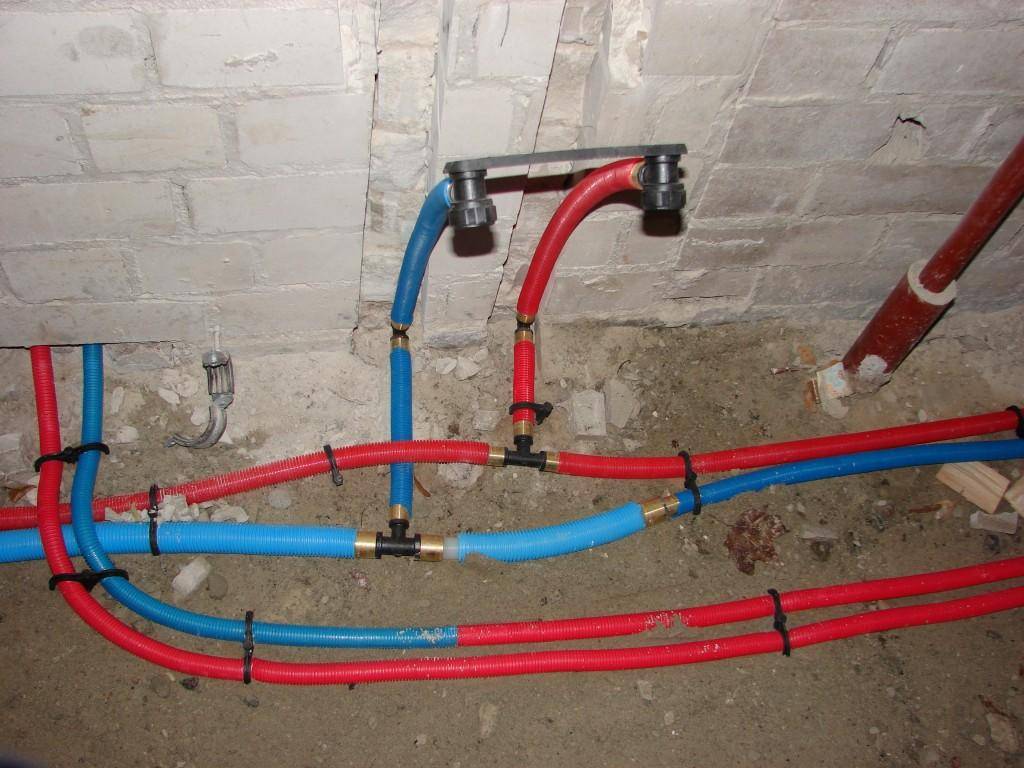

Тройниковая разводка

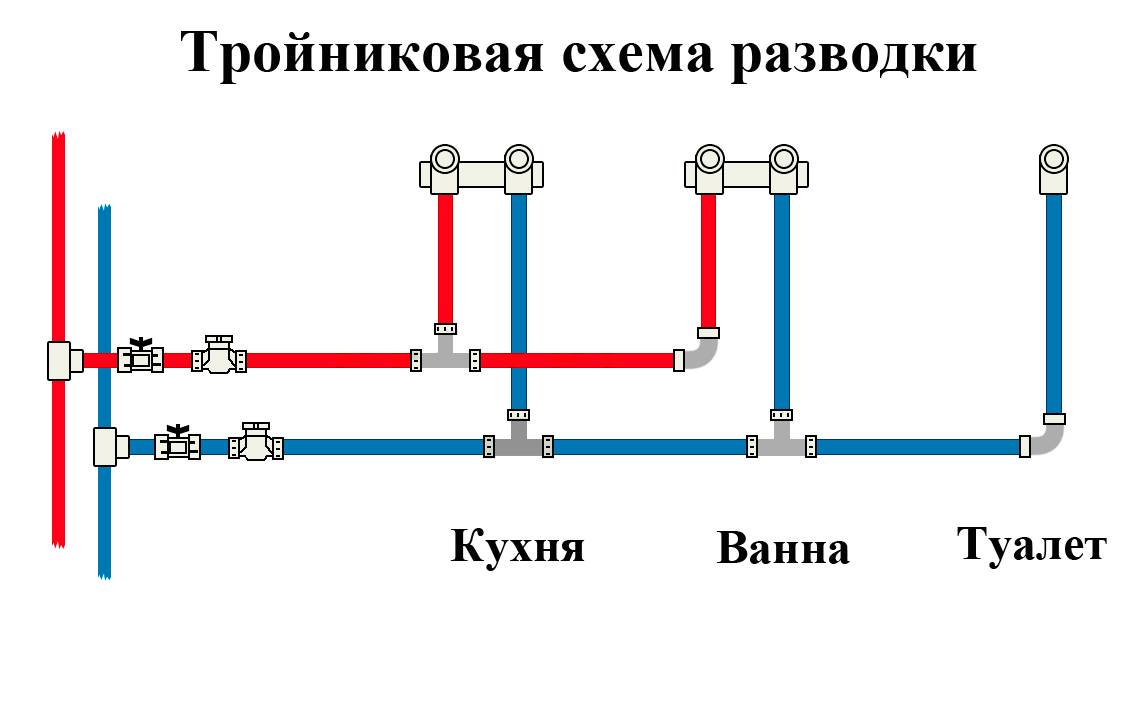

Тройниковая схема разводки

Тройниковая схема используется чаще всего. Метод использован при возведении большинства старых и новых типовых зданий. Основная труба идет от стояка, к ней последовательно подсоединяются при помощи тройников потребители холодного водоснабжения. Аналогично проводится подключение горячих труб. Основной трубопровод используется в качестве коллектора, поэтому ее диаметр самый большой.

Преимущества тройниковой разводки:

  • экономичность;
  • простота монтажа.

Недостатки:

  • отсутствие возможности перекрытия подачи водоснабжения к отдельному источнику водозабора;
  • уменьшение давления воды в системе при подключении разных видов сантехники;
  • снижение температуры.

Ремонт многих элементов требует полного прекращения подачи воды. При одновременном использовании нескольких точек водозабора снижается напор. При включении горячего крана на кухне происходит снижение давления в горячей трубе, в душевой кабине вода становится холоднее.

Тройниковая схема не рекомендована при обустройстве водопровода в помещениях большой площади. Вода через длинную основную трубу будет медленнее доходить к сантехническим устройствам. Все соединения часто не видны, что усложняет ремонт водопровода, возникают также сложности при установлении участка протечки.

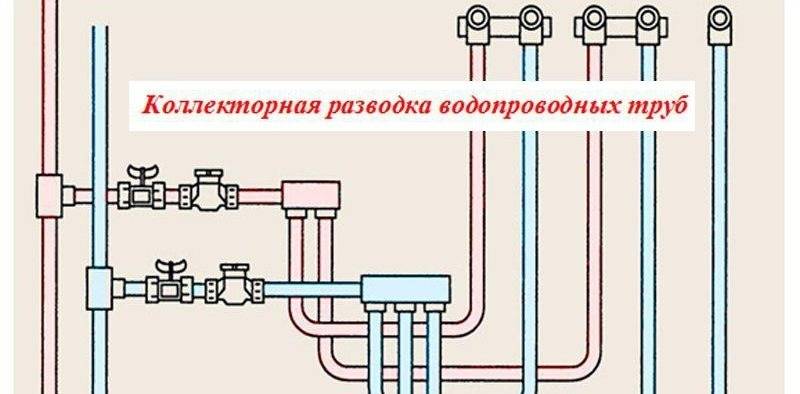

Коллекторная разводка

Коллекторная схема разводки водопровода позволяет обеспечить равномерный напор на любом удалении от стояка. Такой вариант идеально подходит для обустройства водоснабжения в больших квартирах и загородных домах, при необходимости подключения большого количества сантехники.

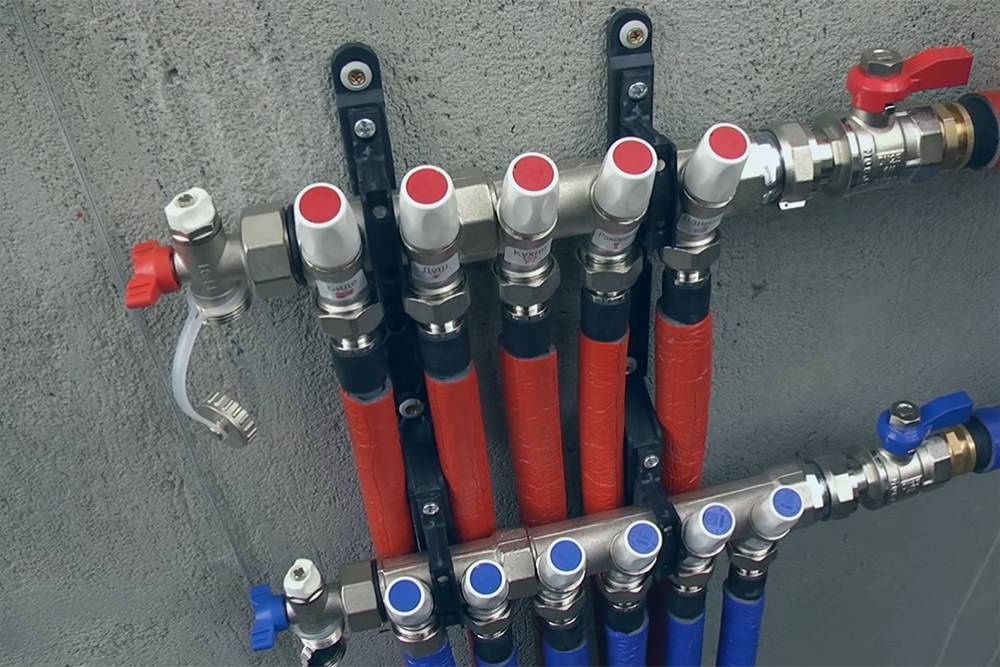

Вода поступает из стояка в цилиндрический коллектор с отводами. Подключение каждого устройства осуществляется по отдельной линии.

Коллекторная схема разводки

Преимущества коллекторной схемы:

  • возможность прекращения подачи воды на один смеситель;
  • предотвращение гидроударов;
  • поддержание постоянного уровня давления вне зависимости от количества включенных потребителей воды;
  • возможность мгновенного обнаружения протечек;
  • возможность монтажа труб скрытым методом.

Недостатки схемы:

  • неэстетичный внешний вид при использовании открытого способа;
  • высокая стоимость;
  • сложность проведения работ.

Монтаж коллекторной разводки требует определенных навыков и опыта. Сложности возникают на этапе составления проекта. В квартирах с центральным водоснабжением требуется установка 2 коллекторов. При присоединении стояков применяются отдельные трубы. Иногда на участках монтируются электрокраны, фильтры, приборы учета. Электрокраны срабатывают при обнаружении протечек, что позволяет быстро ликвидировать аварию.

Достаточно часто используется комбинированный способ, такой вариант позволяет существенно сэкономить.

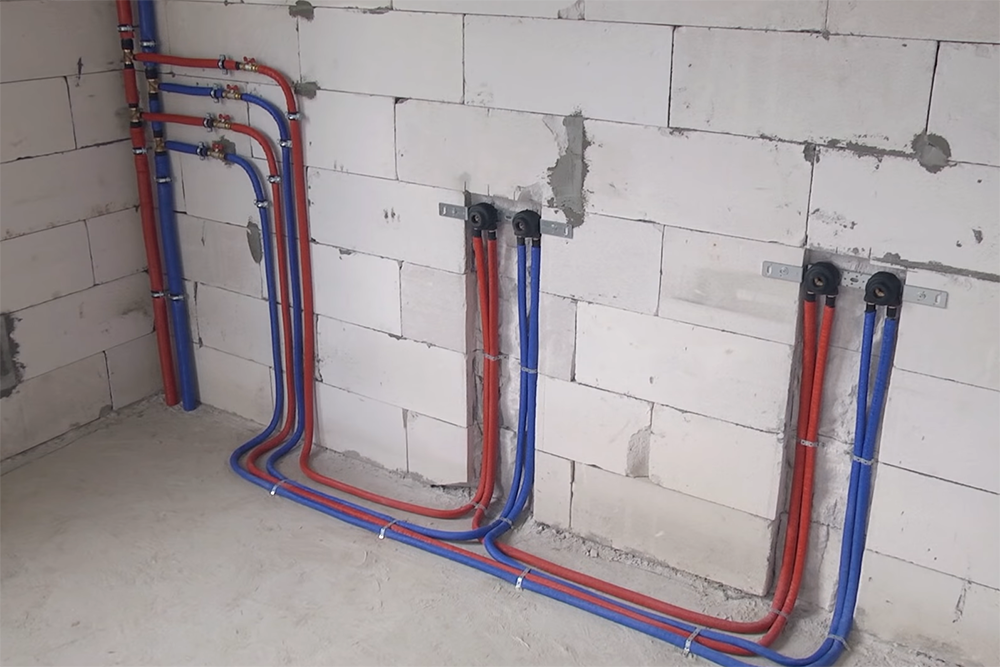

Коллекторная схема разводки

Современные жильцы используют все большее количество сантехники и бытовых устройств в жилище, поэтому возникла нужда обеспечения их стабильной и бесперебойной работы. В этом случае используется коллекторная схема водоснабжения квартиры. Этот вариант отличается от предыдущего высокой стоимостью и сложностью монтажа. Зато так можно избежать перепадов давления в водопроводе. Эта особенность позволяет одновременно использовать несколько приборов, потребляющих воду на полную мощность.

Коллекторная схема подключения водоснабжения в квартире предусматривает отдельное подключение каждого устройства напрямую к главной водопроводной магистрали. Наличие отдельных подключений позволяет легко проводить профилактические или ремонтные работы любого подключенного прибора. Так выглядит стандартная схема водоснабжения квартиры с водонагревателем, фильтрами и газовой колонкой:

Коллекторная схема разводки труб

  • главная магистраль подачи холодной воды;
  • вентиль для перекрытия главной трубы;
  • фильтры и редукторы основной магистрали;
  • коллектор-распределитель основной трубы;
  • вентиль, перекрывающий трубу с холодной водой, идущую к водонагревателю;
  • вентиль, блокирующий приток горячей жидкости от нагревателя;
  • главная магистраль подачи горячей жидкости;
  • вентиль для перекрытия основной трубы с горячей жидкостью;
  • фильтры и редукторы главной магистрали подачи горячей жидкости;
  • коллектор-распределитель главной магистрали подачи горячей жидкости;
  • краны, блокирующие приток горячей жидкости к полотенцесушителю;
  • прочие бытовые устройства.

Подобная схема подключения водоснабжения в квартире предусматривает коллекторный вид разводки магистралей, любое устройство, потребляющее воду, подключается при помощи отдельной трубы к основным магистралям подачи горячей и холодной воды. Также отсутствует большое количество разветвлений, а также соединительных узлов в водопроводе, что значительно снижает риск поломок. Соединений только два и они полностью доступны для профилактических или ремонтных работ.

Особенности выбора материала для труб

В течение продолжительного времени при изготовлении труб применялись только металлические трубы. Сегодня их постепенно вытесняет пластик, что объясняется многочисленными преимуществами таких труб. При монтаже трубопровода применяются также ПВХ, металлопластик. Они используются при установке новой системы водоснабжения и при замене старой.

Материал изготовления труб, их свойства:

  1. Полиэтиленовые трубы — отличаются простотой монтажа, при проведении работ используется сварка. Срок эксплуатации изделий может достигать 30 лет. Трубы отличаются доступной ценой. Основными недостатками считаются низкая пластичность, неустойчивость к высоким температурам. При монтаже труб горячего водоснабжения применяется более дорогой сшитый полиэтилен.
  2. Металлопластиковые изделия — срок эксплуатации может достигать 30 лет. Трубы легко гнутся, отличаются устойчивостью к коррозии. Основным недостатком считается неустойчивость к повышенным температурам, максимальный показатель достигает 95 градусов.
  3. Полипропиленовые трубы — характеризуются универсальностью, они прослужат до 50 лет. При обустройстве горячего водоснабжения предпочтение следует отдавать армированным моделям.

При выборе материала должны учитываться следующие факторы:

  • способ установки;
  • возможность проведения работ своими руками;
  • стоимость материалов, монтажа.

Разводка воды

При приемке жилья обязательно надо обратить внимание на разводку воды в квартире. Неприятно, когда в новостройке начинаются проблемы, которые больше характерны для хрущевок: включаешь на кухне воду, и человека, который моется в душе, ошпаривает кипятком

Разводка воды бывает трех типов.

Первый тип — тройниковая. Самая дешевая, чаще встречается в старых домах, но иногда ей не брезгуют и в новостройках. От стояка по квартире трубы разводят через тройники: кладут горизонтальные магистральные трубы, а от них уже отводят ветки на смесители, туалетный бачок, посудомоечную и стиральную машину.

С тройниковой разводкой точки водоразбора будут влиять друг на друга: это как раз та ситуация, когда где-то открыли кран, а в душе пошел кипяток.

Второй тип — коллекторная. Она встречается в большинстве новостроек среднего класса. Такую разводку делают при помощи коллектора, его еще называют «гребенка»: это устройство распределения воды, от которого отходят трубы — отдельная линия для кухни, отдельная для ванной, может быть даже отдельная линия для туалета или стиральной машины. Коллектор — это своего рода роутер для воды, он разделит ее так, чтобы давление в разных линиях не падало, как бы они ни включались.

Третий — шлейфовая. Это европейский вариант разводки: он дороже, сложнее, но считается самым гигиеничным. Приборы подключены друг за другом, вся система закольцована: где бы вы ни открыли кран, вода начинает двигаться по всем трубам в квартире. Поэтому вода не застаивается и нет проблем с напором: он везде одинаковый.

Обычно застройщики ставят коллекторную разводку, но могут сэкономить и сделать тройниковую.

Как проверить. Коллекторную разводку легко узнать по коллектору: скорее всего, он будет недалеко от счетчиков на воду. А вот отличить тройниковую от шлейфовой визуально не так просто, особенно если трубы вмурованы в стены. Но можно посмотреть на стояк: если от него отходят только две трубы — горячая и холодная вода — то разводка тройниковая. Если труб четыре, то есть горячая и холодная вода возвращаются в стояк, то это шлейфовая разводка. Но лучше заранее уточнить у застройщика.

Что можно потребовать от застройщика, если не устраивает. Устаревшая тройниковая разводка сама по себе — не ошибка застройщика. Это нормально, если так и было указано в проекте на дом. Маловероятно, что строители сделали разводку не по проекту, но проверить это все же стоит. Для этого можно спросить у соседей, как разведена вода у них.

Бывает, застройщик сдает квартиру вообще без разводки водоснабжения. Так, в 2016 году дольщик из Ростова-на-Дону купил квартиру за 3 114 347 Р. Застройщик сначала задержал срок сдачи дома, а потом попытался отдать жилье без разводки воды, без счетчиков и с другими недостатками.

Мужчина отказался принимать такую квартиру и обратился в суд. Дольщик подал по очереди три иска и отсудил почти треть от стоимости квартиры. Когда он подал еще один иск на 475 042 Р неустойки, суд счел, что мужчина намеренно уклоняется от приемки квартиры: он не подписывал акт уже 7 месяцев. , указав, что отсутствие разводки водоснабжения нельзя считать препятствием для приемки: дольщик позднее может потребовать компенсацию за этот недостаток или его устранение.

Как правильно демонтировать стояк?

Перед установкой нового участка канализационной трубы нужно демонтировать старую.

Возможны два варианта:

  • работы не затрагивают плит перекрытия;
  • замена производится с захватом участка между этажами.

Порядок работ по демонтажу самой трубы не отличается в обоих случаях. Разница заключается в необходимости вскрыть межэтажное перекрытие перед демонтажом трубы во втором случае.

Алгоритм демонтажа стояка канализации:

  1. На высоте 1 м минимум от разводной фурнитуры на чугунной трубе делают надрез болгаркой и вынимают участок из нижнего раструба.
  2. Если трубу не удается расшатать с помощью гвоздодера или зубила, то можно попытаться ее нагреть, чтобы размягчить старый герметик.
  3. Разбор стояка проводят сверху вниз, от соединения к соединению.

Вскрытие плит перекрытия между этажами потребуется согласовать с соседями. Демонтаж перекрытий проводят либо перфоратором, либо с использованием лома, зубила с молотком.

Обратите внимание! Работы нужно проводить без сильных ударов, применяя раскачивание, нагрев, аккуратное потстукивание. Излишнее физическое воздействие на чугунный стояк может его расколоть

Порядок работ

Чтобы не пришлось вскоре заниматься ремонтом канализации, нужно правильно выполнить монтаж. Производить работы необходимо поэтапно. Сначала составляется схема разводки труб. Предусматривают нужные соединительные элементы – фитинги. Их количество должно быть достаточным. Если не приобрести фитинги своевременно, придется прерывать работу, что увеличит длительность ремонта.

Соединительные элементы, которые могут понадобиться:

  • тройник с отводом;
  • колено (с разным углом поворота);
  • ревизия;
  • муфта.

Если планируется выполнять частично монтаж металлических труб, а остальная разводка будет из ПП- или ПВХ-изделий, необходимо приобрести еще и переход чугун-пластик. Такой фитинг предназначен для подсоединения пластиковой трубы к металлической.

Меры предосторожности

Перчатки и защитные очки для безопасной работы.

Учитывая, что во время работы с коммуникациями из разных материалов используют оборудование (сварочный аппарат, паяльник для пластика и др.), следует обеспечить безопасные условия:

  • повернуть запорную арматуру на входе в квартиру;
  • предупредить соседей о проведении монтажа, чтобы они на время прекратили использование слива;
  • подключить оборудование к источнику сети соответствующих параметров (однофазное и трехфазное);
  • узнать, не проходят ли провода на участке, где планируется производить штробление, а если нет уверенности в том, что стена «пустая», лучше располагать коммуникации вдоль стен;
  • работать в перчатках, защитных очках, закрытой одежде (если планируется применять сварочный аппарат).

Как подготовиться к процессу замены

Учитывая, что на время работ будут перекрываться стояки водоснабжения и затруднится отвод стоков из-за отсутствующих труб, рекомендуется заранее обеспечить необходимые условия удовлетворения естественных потребностей.

Кроме того, нужно наполнить емкости, в т. ч. заготовить питьевую воду. Монтажные работы по установке трубопровода рекомендуется выполнять за 1 сутки. По этой причине жидкости в емкостях должно быть достаточно на этот период.

Приборы и инструменты

Инструменты для замены канализации.

Для работы подготавливают:

  • труборез;
  • паяльник;
  • шлифовальную машину;
  • перфоратор;
  • молоток и киянку;
  • строительный уровень;
  • фаскосниматель;
  • инструмент для нарезки резьбы;
  • сварочный аппарат;
  • ножовку по металлу;
  • острый нож;
  • плоские отвертки;
  • шпатель;
  • разводной ключ;
  • зубило;
  • монтажный пистолет.

Схема

Принимается решение, где будут проходить трубы: в толще стен, вдоль несущих конструкций. Системой канализации предусматривается возможность установки гидрозатворов, что позволит избежать появления неприятных запахов в квартире. На данном этапе определяются размеры коммуникаций, длина каждого из участков.

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

  1. Старайтесь избегать пересечения труб.
  2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
  3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
  4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
  5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
  6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Слаботочный щит

Ошибка №9
Для слаботочки в квартире отдельный шкаф не нужен, в конце концов это же не серверная.

Электрики по обыкновению всегда делают упор на электрощите, забывая при этом, что в слаботочном помимо проводов устанавливается еще кое-какое оборудование.

И это оборудование своими размерами в несколько раз превышает габариты автоматов или УЗО.

Минимально, что там будет стоять – роутер + коммутатор (свитч) (при недостатке портов в роутере) + блоки питания под них.

В крупных городах интернет-провайдеры устанавливают туда свои терминалы, которые целиком могут занять все пространство маленького щитка.

А еще очень многие электрики с удовольствием пихают туда сетевые накопители, бесперебойники, блоки питания от светодиодных лент.

Поэтому слаботочный щит нужно выбирать только после точного просчета всех линий и визуальной оценки габаритов оборудования, которое будет в него монтироваться.

Небольшие мультимедийные коробки на 24 модуля подойдут только для однокомнатной квартиры-студии площадью в 25м2.

Самый бюджетный вариант для двушки – это минимум 36 модулей.

В остальных случаях берите полноценные слаботочные щиты, размерами мало чем отличающиеся от фирменных электрических шкафов.

Не забывайте, что все оборудование, установленное внутри, в процессе работы активно греется. А роутер вообще требует хорошего пассивного охлаждения.

При недостатке места, перегрев и последующий выход из строя ему обеспечен. Тут вопрос стоит не только в удобстве монтажа (слишком тесно), но и в обеспечении заявленного срока службы устройств.

В щите всегда оставляйте запас провода. Запас должен быть такой, чтобы кабель в случае чего мог дотянуться до любого места.

Зачастую при добавлении новых устройств роутер переезжает вниз или вверх шкафчика.

А еще иногда нормальный с виду разъем (телевизионный или интернет) через какое-то время перестает работать.

Причин может быть несколько – окислился, повредили, изначально плохо обжали, изоляция после переключений разлохматилась и т.п. Делая все впритык, переподключить заново короткие провода уже не получится.

По правилам вообще не рекомендуется заводить UTP-кабели напрямую, а всегда ставить патч-панели. У многих слаботочных щитков есть заводские конструктивные решения под это.

В этом случае у вас никогда не будет проблем с заменой и модернизацией оборудования.

Ошибка №10
При укладке UTP и антенного кабеля в шкафу не стягивайте их стандартными пластиковыми стяжки, которые применяются в электрике.

Для этого дела идеально подходят многоразовые текстильные стяжки-липучки Велькро.

Такие на Али стоят копейки. Подробнее

Они 100% не повредят изоляцию и не сомнут тонкие жилки внутри проводов.

Арматура

  1. Какой арматуры потребует разводка по квартире систем водоснабжения?

Помимо фитингов для соединения труб и подключения сантехнических приборов, вам могут понадобиться:

ИзображениеОписание

Шаровый кран размера ДУ 15

Шаровые краны. Это наиболее отказоустойчивый вид запорной арматуры. Краны монтируются на вводе воды в квартиру и на подводке к сливному бачку, а при необходимости — перед каждым сантехническим прибором.

Фильтр в латунном корпусе

Фильтры грубой очистки. Они задерживают песок и крупные взвеси, переносимые водопроводной водой. Фильтры ставятся на вводе, сразу после кранов, и заметно увеличивают ресурс смесителей (в первую очередь — приборов с картриджами и керамическими кранбуксами, очень чувствительных к качеству воды).

Счетчики ГВС и ХВС

Водосчетчики. Приборы учета должны иметь диаметр 15 мм и быть прошедшими поверку. После установки счетчик пломбируется представителем поставляющей воду организации.

Редуктор со встроенным контрольным маномером

Редукторы давления. Они полезны не только при стабильно превышающем нормативное давлении в сети водоснабжения, но и в качестве защиты от гидроударов.

Устройство пружинного обратного клапана

Обратные клапаны. Они, как уже упоминалось выше, ставятся перед счетчиками или после них.

Клапан для подключения бойлера

При автономном приготовлении воды в бойлере вам понадобится группа его безопасности — объединенные в одном корпусе предохранительный и обратный клапаны. Это устройство предотвращает слив нагретой бойлером воды в водопровод при отключениях ХВС и ограничивает рост давления в баке вследствие увеличения объема воды при ее нагреве, сбрасывая ее избыток в дренаж.

Проверка монтажа канализации и труб

Как и в случае с проводкой, большое значение имеет план разводки и его соблюдение. Коммуникации не могут располагаться по диагонали, закручиваться или как-то сгибаться. Любой сгиб оформляется специальным соединительным элементом из пластика или металла в зависимости от типа сети. Все трубы идут под небольшим уклоном в сторону основного слива. Это упрощает их очистку и не дает застояться воде

Важно определить, что такой наклон есть и в нужном направлении, иначе в квартире или доме часто будет стоять неприятный запах, а канализацию придется регулярно прочищать от засоров. Приборы учета располагаются на видном месте, как и перекрывающие краны и вентили

Нельзя устанавливать их в скрытом виде и труднодоступных участках

Обычно под эти цели предусматривается ниша или специальный щиток нормального размера, встраивающийся в стену. При приеме ремонта включают воду на полную мощность. Осматривают все стыки, протирают их сухой тряпочкой и смотрят, нет ли конденсата или откровенной протечки. Также проверяют скорость слива жидкости в ванной и раковинах, если их нет, можно воспользоваться банкой на несколько литров или шлангом. В новой канализации даже при сильном напоре не может быть сложностей и проблем. Спускают воду в бачке – в унитазе не должен образоваться затор.

Также важно учитывать, что не армированные пластиковые трубы не подходят для установки под стяжку. Для этого есть PEX и иные модели.

Как выполнять монтаж коммуникаций в ванной

С чего начать монтаж:

 Устанавливаем главный вентиль он нужен на случай протечки в коммуникациях в будущем.
 Обязательно надо установить фильтр, так как вода в наших трубах не всегда отменного качества, а фильтр будет защищать вашу систему от загрязнения
Желательно применить фильтр глубокой очистки воды.
 Устанавливаем приборы учета воды, желательно вместе с фильтрами тонкой очистки.
 Редуктор давления, но его устанавливают только в том случае, если наблюдаются частые скачки давления напора воды, необходимо обратить внимание, что редуктор должен быть оснащен регулятором, при помощи которого будет выставляться нужное вам давление в системе.
 Устанавливаем коллектор.

Важно: Расскажем о главном достоинстве коллекторного монтажа труб это его надежность
Как известно трубы в большинстве случаев дают протечку только в местах соединений и швов. Редко когда труба лопнет посередине, для этого ее необходимо как минимум разморозить

Так вот этот способ монтажа позволяет провести трубу от коллектора и до прибора без единого соединения

Важно: Расскажем о главном достоинстве коллекторного монтажа труб это его надежность. Как известно трубы в большинстве случаев дают протечку только в местах соединений и швов

Редко когда труба лопнет посередине, для этого ее необходимо как минимум разморозить. Так вот этот способ монтажа позволяет провести трубу от коллектора и до прибора без единого соединения.

Из какого материала монтировать коммуникации?

Ответить однозначно не получится, так как каждый выбирает себе материал по своим предпочтениям и финансовым возможностям. Но есть наиболее популярный материал у обывателей это пластиковые трубы. Стоит сказать, что это предпочтение не случайно, так как этот вид труб не только обладает отличными эксплуатационными качествами, он еще очень прост в монтаже и имеет демократичную цену.

В заключение хочется отметить, что для того чтобы коммуникации в ванной комнате прослужили долго и работали исправно, надо подойти к этому вопросу серьезно. Если вы не уверены, что сможете самостоятельно смонтировать их, придерживаясь всех вышеперечисленных требований, то лучше пригласить мастера.

Нужно помнить, что при неверном монтаже придется все переделывать, а это дополнительные расходы на материал.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

  • полипропилен;
  • ПВХ;
  • металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

  1. В случае поломок можно легко отремонтировать поврежденные участки.
  2. В местах пайки нет зауженностей.
  3. Долговечность.
  4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

О чем помнить при проектировании разводки труб?

Создать схему разводки труб в ванной комнате достаточно просто, следуя правилам размещения всей сантехники и предметов интерьера.Прокладка водопровода должна быть выполнена с учётом следующих рекомендаций:

  1. Пластиковые трубы должны быть уложены в соответствии с действующими нормами и требованиями. Подходящим пластиком является полипропилен, так как он способен выдерживать температурные режимы, поддерживаемые в ванной комнате. Канализационные трубы нужно укладывать под углом, который определяется их диаметром. Обычно он составляет 2-5° на погонный метр. Водопроводные следует располагать строго вертикально либо горизонтально.
  2. Количество соединений всегда должно быть минимальным.
  3. Все трубы и соединительные элементы обязательно должны быть изготовлены из одного материала. Это обеспечит не только их надёжность, особенно для горячего водоснабжения, а и простоту монтажа, так как не потребуется использование дополнительных инструментов.
  4. При скрытом монтаже нужно обеспечить качественную теплоизоляцию труб.
  5. Все стыки и соединения должны быть в свободном доступе для проведения осмотра или ремонта.
  6. Канализационные и водопроводные коммуникации следует располагать максимально близко, чтобы упростить задачу подключения сантехники и обеспечить возможность спрятать их в короб при внешнем монтаже.
  7. Пересечения трубных коммуникаций рекомендуется избегать, так как при возникновении аварий выполнить их ремонт будет достаточно сложно.

Самым важным моментом является выбор подходящего способа разводки, предварительно изучив все нюансы и определив необходимую функциональность, которую требуется получить в итоге.

Полипропилен является наиболее выгодным материалом труб для ванной комнаты по своим основным техническим характеристикам и длительности эксплуатации.

Замена

Нельзя забывать, что кроме права собственности есть и так называемое бремя собственника, которое заключено в потребности поддерживать свое имущество в рабочем состоянии и платить за его ремонт. В том числе за: воду; канализацию; газ; иные блага мира.

И вот тут назревает важный вопрос, а кто считается владельцем тех труб и их ответвлений, которые расположены уже не внутри каждой частной территории, а соединяют ее с инженерными коммуникациями, подводящими жидкость, тепло и свет к самому сооружению? Они, как стало ясно, причисляются к имуществу общего типа, которое принадлежит всем.

Обязанности собственника согласно правилам принятие решений о нужде текущего и тем более полноценного ремонта лежит на всех владельцах квартир. Собственники жилья и общего имущества должны: обеспечивать стабильное техническое состояние общих коммуникаций; принимать решение об их обновлении при возникновении такой потребности.

Читать дальше: Нарушение порядка проведения рубок лесных насаждений

Но сами собственники могут отремонтировать лишь, то оборудование, которое обслуживает непосредственно их жилье. Ведь это их личная собственность.

Для ремонта общих коммуникаций передают часть личных обязанностей управляющей компании, которая за них устраняет все сложные проблемы. Договор этот официальный, то есть подразумевает перечисления конкретной суммы ежемесячно.

Подобные финансовые операции тоже входят в обязанности хозяина квартиры. Взамен ему предоставляют качественное обслуживание всего хозяйства.

Обязанности ЖКХ. Производство всех работ по ремонту, которые требуются для поддержания в рабочем техническом состоянии стояков в квартире, канализации, отопления и прочих, все это считается обязанностью жилищно-эксплуатационной конторы. Или другой компании, с которой был оформлен официальный договор.

Основанием для осуществления манипуляции будет: план их выполнения; акт, говорящий том, что какая-либо деталь стояка нуждается в обновлении для предотвращения аварии; появления протечки или иной неполадки. Если у вас что-то течет, должен ремонтировать ЖКХ в любом случае.

Типы схем разводки водопровода

На практике разводку выполняют тремя способами:

  • с использованием тройников-распределителей – последовательным;
  • через коллектор;
  • с проходными элементами – розетками.

Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.

Тройниковая

Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.

Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.

Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.

Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.

Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.

Коллекторная

Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.

Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.

При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.

Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.

Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.

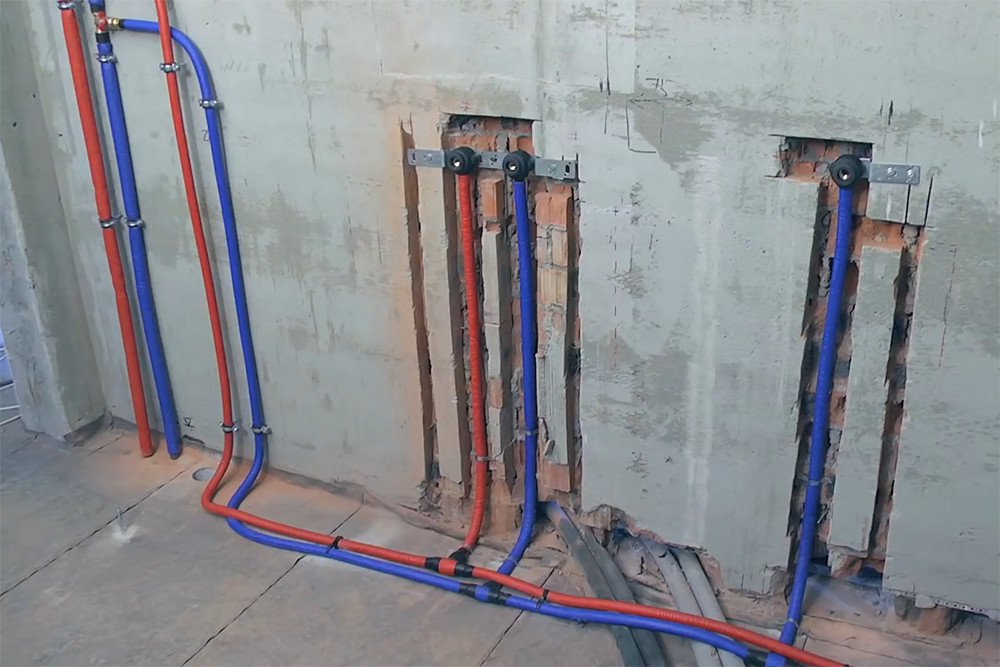

С проходными розетками

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.

Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
