Почему счетчики воды со встроенным обратным клапаном хуже стандартных конструкций

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Измерение холодной и горячей воды

Зачастую хозяева задаются вопросом, можно ли установить устройство, рассчитанное для горячей воды на трубу подачи холодной? Сделать это можно, конечно, но вряд ли нужно.

Теоретически и даже на практике «горячие» счётчики ставят на трубы с холодной водой. Но в этом случае стоит не забывать, что поверку такого устройства выполняется чаще – примерно раз в четыре года. Счётчики для холодной воды проверяются раз в шесть лет. Связано это с тем, что устройства, работающие в горячей воде, изначально имеют меньший ресурс и быстрее выходят из строя. Конструкцией не предусмотрена долгая эксплуатация, ведь горячая среда – достаточно агрессивная среда для такого механизма. Тот факт, что счётчик могут использовать не по назначению, производителями не учитывается.

Отличить модели можно не только по маркировке с указанием нужной температуры, но и по цвету корпуса:

• красный – рекомендована работа в горячей воде;
• синий – устройство для холодной воды.

Специальные счетчики для горячей воды

Объем поставленной горячей воды измеряют обычные крыльчатые и турбинные разновидности. У них аналогичные типоразмеры и конструкции, только в производстве используются устойчивые к высоким температурам материалы.

Отметим, что в согласии с техническими нормативами, допускается более высокая погрешность показаний измерителей горячей воды, чем аналогов для холодной.

Особенности электронных счетчиков

Электронные счетчики по принципу работы являются обычными крыльчатыми или турбинными приборами. Но их конструкция модернизирована весьма полезными устройствами, считывающими реальную температуру воды.

Их рекомендовано ставить там, где температура горячей воды, попадающая в точки водоразбора к потребителю, не соответствует норме.

Бывает такое, что в конечном итоге поставляется едва теплая вода, которую считают по тарифу горячей.

В отличии от стандартных счетчиков, учитывающих только объем, электронные счетчики дают четкие сведения о том, сколько было затрачено кубометров воды именно той температуры, которую указывает ГОСТ и обязуется предоставлять жилищно-коммунальная организация.

Электронные измерительные приборы оснащены системой датчиков температуры. Пока идет вода, не соответствующая по нормам горячей категории, то электронный счетчик ее воспринимает как холодную и выводит показания в блок суммирования.

Следующий термодатчик учитывает только воду, которую можно классифицировать как «подогретую». И вот уже последний датчик фиксирует горячую воду. Правда, на некоторых электронных счетчиках есть только два устройства для фиксации горячих и холодных пределов температуры воды.

Все данные о том, сколько было потреблено воды и какой именно температуры, заносятся в суммирующий блок. Однако вся информация, что показывается в сумматоре, – выдает только количество потребленной воды, а переводить ее в денежный эквивалент придется самостоятельно.

Преимущества электронного счетчика:

1. Возможность оплачивать воду по счетам не только в зависимости от объема воды, но и от ее температуры.
2. Установка дисплея счетчика в любом месте, а не только рядом с трубами.
3. Электронный счетчик не зависит от перепадов напряжения, так как работает на автономном электропитании.

Питается электронный счетчик от литиевой батарейки. Ее хватает на весь срок использования прибора. Батарейка не подлежит перезарядке. И еще: ее запрещается накоротко замыкать.

Задачи механизма

Рабочий механизм большинства приборов водосчетчиков представляет собой многолопастную крыльчатку, не имеющую стопорного элемента и вращающуюся в обе стороны.

Некоторые потребители, отказываясь от установки клапана, преследуют корыстную цель – перематывание показаний водомера. Для вращения крыльчатки в другом направлении производятся такие действия:

• перекрывается подача потока жидкости к смесителю;
• оставшаяся вода сливается;
• через шланг подсоединенного к смесителю пылесоса подается воздух.

Несмотря на кажущуюся простоту процедуры, имеется несколько нюансов, не оправдывающих надежды потребителей:

• манипуляции занимают продолжительное время;
• требуется значительный расход электроэнергии;
• слишком слабый напор воздуха оставит проживающих в доме людей без воды на весь день;
• слишком сильный напор может повредить крыльчатку;
• для подсоединения нужно отыскать пылесос советского производства, большинство современных аппаратов не могут подавать воздух наружу.

Требуется ли обратный клапан на счетчике воды, следует из закона соединяющихся сосудов. Системы водоснабжения (холодная и горячая), организованные в многоквартирных домах, многократно сходятся в смесительных устройствах. Поддержать в трубопроводах одинаковый уровень давления практически невозможно.

При одновременном открытии кранов смешиваются оба потока, жидкость перетекает из системы с повышенным давлением в трубопровод меньшего напора. Счетчик горячей воды может определять также расход и холодной, что скажется на размере счета за водопользование. В ситуации, когда «холодный» водомер станет определять расход и горячей воды, тоже нет никакой выгоды. Элементы его не предназначены для эксплуатации в горячей жидкой среде, водомер быстро выйдет из строя.

Не менее важным фактором, объясняющим, зачем нужен водосчетчик с обратным клапаном, считаются эксплуатационные условия. Период службы, определенный изготовителем, достигается лишь при условии постоянной наполненности камеры измерения водой надлежащего качества.

Обратный клапан устанавливается в смесителях, но при временном прекращении водоснабжения часто возникает ситуация, когда нетерпеливый потребитель открывает вентиль в надежде на скорое включение. Находящаяся в промежутке между запорным краном и смешивающим прибором вода стекает в канализационную трубу. Если поставлен счетчик воды с обратным клапаном, стечет только жидкость с участка от смесителя до клапана. Причина – включение клапана лишь под необходимым давлением. Не беда, если выключение было непродолжительным и жильцы успели вовремя отключить воду. При долгом прекращении водоснабжения возможна не только порча водомера, но и возмещение соседям затрат на ремонт – есть риск, что трубу прорвет.

При установке в индивидуальном доме бойлера монтаж обратного клапана обязателен. При нагреве воды в рабочей камере водонагревателя значительно повышается давление, приводящее к передавливанию входного потока. Вода перетекает обратно.

Отопительная система индивидуального дома может включать в себя не один контур, а два и более. К примеру, первый предназначен для теплого пола, второй – для бойлера, третий – для самой системы отопления. Каждый из них оснащается отдельным насосом и имеет свое рабочее давление. Чтобы не допустить обратное течение воды и перемещение ее из одного контура в другой, также необходим монтаж обратного клапана.

Разновидности и параметры выбора

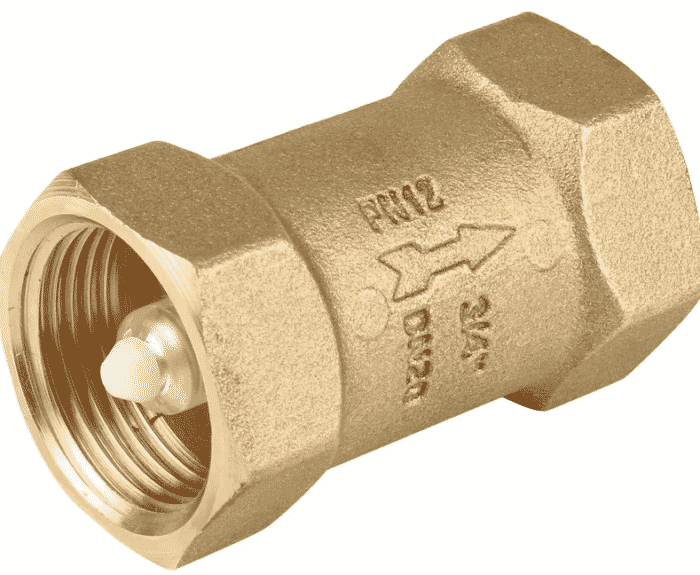

Клапаны обратные, устанавливаемые в системах водоснабжения, выпускаются нескольких типов:

Дисковые устройства отличаются своей компактностью. Принцип работы прибора прост – под напором жидкости дисковый затвор перемещается, освобождая канал. При понижении давления возвращение диска в первоначальное состояние происходит за счет воздействия пружины, в таком положении реверсивный ток воды невозможен.

Клапаны двухлопастные, обладающие большими размерами, устанавливаются в сложных водопроводах. В качестве примера можно представить системы водоснабжения индивидуальных домов, оборудованные насосом – при его поломке велика вероятность обратного перемещения воды под давлением. Принцип действия двухлопастного устройства также не сложен: запорный орган под воздействием жидкости складывается пополам, а при обратном токе затвор раскладывается, полностью занимая проход.

В качестве затвора может использоваться шар, перемещаемый в открытое положение воздействием потока жидкости. При понижении напора элемент возвращается в исходное положение, закрывая собой рабочий проход. Такие клапаны, как и краны, получили название «шаровые» и устанавливаются в водопроводах, устроенных из труб различного диаметра.

В подъемных клапанах используется запорная чаша (золотник). Под напором жидкости чаша приподнимается, освобождая место для прохождения потока. При понижении давления золотник переходит в первоначальное положение, закрывая проход. Такие приборы допускается устанавливать лишь на горизонтально расположенные трубы.

В устройствах лепесткового типа затвором служат лепестки, раздвигающиеся под давлением воды и открывающие канал. При перемещении жидкости в противоположную сторону лепестки сдвигаются.

При подборе клапана, следует обратить внимание на материал его изготовления: качественные приборы изготавливаются из латуни CW617N. Также нужно рассмотреть специальную маркировку:. Также нужно рассмотреть специальную маркировку:

Также нужно рассмотреть специальную маркировку:

• Обозначение допустимого давления выполняется литерами PN либо РУ и следующими за ними цифрами. К примеру, РУ-20 означает способность устройства работать под давлением до 20 бар. В системах центрального водоснабжения стандартным считается давление до 6 бар для холодной воды и до 50 бар – для горячей.
• Диаметр прохода маркируется литерами DN или РУ, например, РУ-20. По этому параметру клапан подбирается с учетом размера прохода установленных рядом элементов для недопущения повышения нагрузок и понижения давления.

Как выбрать место для прибора учета?

По правилам водяной счетчик нужно устанавливать максимально близко к месту ввода в помещение трубопровода. На деле это означает, что не должно быть физической возможности врезаться в трубу перед счетчиком.

Именно это обстоятельство будет прежде всего проверять инспектор, пришедший опломбировать прибор. Как показывает практика, в городских квартирах счетчик чаще всего монтируется около унитаза в туалете или в ванной, при условии, что трубы, ведущие в ванную, проложены на полу.

В этом случае скрыть на них следы возможной врезки будет невозможно.

Последний вариант, правда, не очень удачен, поскольку придется прокладывать через стену новый отвод для унитазного бачка. В частных домах прибор учета устанавливается на расстоянии не более чем 0,2 м от выхода подводящей трубы.

Кроме того, определенные требования предъявляются и к водопроводным колодцам, расположенным на территории домовладения.

Конструкция должна быть только капитальной с прочной запираемой крышкой, которая также опломбируется.

По существующим правилам счетчик на воду должен быть установлен не далее, чем в 20 см от выхода подводящей водопроводной трубы, не должно остаться места для возможной врезки водоразборного оборудования

Есть несколько технических особенностей в правилах установки водяных счетчиков в квартирах, которые обязательно нужно учитывать при самостоятельном монтаже:

• Система ГВС смонтирована по двухтрубной схеме. Такая ситуация встречается крайне редко, но возможна. В таком случае для монтажа счетчика на горячую воду рекомендуется приобрести перепускной клапан, который дополнительно устанавливается на циркуляционную трубу. Иначе показания прибора учета будут сильно завышены.
• Наличие в квартире пожарного водоотвода. На обводную трубу следует поставить задвижку, которая будет опломбирована работниками водоканала. Теоретически такую задвижку обязаны установить пожарники, они выполняют эту работу по предварительному заявлению.
• Температура в помещении, где находится прибор учета, может опуститься ниже +5С. Для городской квартиры ситуация крайне редкая, чаще такое случается в частном доме, особенно если счетчик планируется поставить в неотапливаемом подвале. Оптимальный вариант – замуровать и утеплить трубу, а прибор учета перенести в отапливаемое помещение.

Способы монтажа

1. Межфланцевые устройства монтируются между фланцами. Имеют маленький размер и недорогую стоимость.
2. Фланцевые запорные механизмы. Монтируются с помощью специальных крепежей в форме дисков. Как правило, изготавливаются шаровыми. Благодаря надежности могут использоваться даже для труб большого сечения. Делаются из высокопрочной стали.
3. Сварные конструкции делаются из стали. Имеют абсолютную герметичность соединения. Из недостатков — невозможность ремонта, сложность установки и демонтажа. Чаще всего применяются в энергетике.
4. Муфтовые запоры крепятся с помощью резьбы, поэтому просты в установке. В основном изготавливаются дисковыми. Их обычно устанавливают для водопроводов частных домов.

Технология установки

Прежде чем установить обратный клапан на воду, нужно определить месторасположение врезки, а также технологию, которая отличается для различных систем.

Для колодца или скважины, в которых установлена дренажная или вакуумная помпа, защитный клапан крепится на выходе: это позволяет избежать слива жидкости.

Для поверхностных насосов запорные элементы устанавливаются одновременно в нескольких участках — перед гидравлическим аккумулятором и непосредственно на подающем шланге.

Предохранительный клапан для насосной подстанции устанавливается в систему после храповика на всасывающей трубе. В некоторых случаях, при очень сильном давлении, возможна и врезка перед подстанцией.

В системах канализации запорными механизмами лучше всего оборудовать весь санузел — унитаз, кухонную раковину, душевую кабинку.

Технология монтажа клапана обратного давления воды бывает:

1. Фланцевой — используется для центральных систем водоснабжения и промышленных водопроводов. Фланцы крепятся на болтовых соединениях, между которыми устанавливают уплотнители. Современной разработкой являются регулируемые мембранные модели с электрическим приводом, которые управляются с помощью соленоида — катушки на электромагнитной индукции. В пищевой и медицинской сфере распространены пневматические механизмы.
2. Муфтовой — клапаны устанавливают с помощью сварки или резьбовым способом. Для бытового использования лучше выбирать резьбу. Это облегчает процесс обслуживания, а для герметизации используется фум-лента или водостойкий герметик.

Особенности крепления своими руками

Чтобы обратный защитный клапан исправно работал, необходимо не только грамотно подобрать конструкцию с учетом сечения водопроводных труб, материала изготовления и способа установки, но и со всей ответственностью подойти к его монтажу. Есть несколько рекомендаций, которые помогут в установке запорной арматуры:

1. Монтировать предохранительный механизм необходимо по ходу циркуляции воды. На корпусе устройства всегда находится соответствующая стрелка, которая показывает нужное направление.
2. Необходимо обеспечить доступ к конструкции для технического обслуживания при поломке. Исключение могут составлять лишь элементы, которые приварены сваркой.
3. Монтаж клапана на насос выполняется или в начале всасывающей трубы, или непосредственно перед помпой.
4. Во время установки устройства на бойлер необходимо отсоединить его от электросети, перекрыть подачу воды и опустошить емкость.
5. Если защитный механизм ставится на счетчик расхода воды, его нужно установить между вентилем и самим прибором.
6. В магистрали подачи холодной и горячей воды давление отличается, поэтому желательно на каждый трубопровод поставить отдельный клапан. В противном случае начнутся сбои температуры воды.
7. Чтобы соединения были герметичными, можно воспользоваться паронитовыми уплотнителями. Но необходимо проследить за тем, чтобы они не уменьшили диаметр отверстия трубы, иначе это увеличит давление.
8. Чтобы запорный механизм не испортился из-за некачественной воды, желательно установить перед ним фильтр очистки. Это повысит срок эксплуатации клапана.
9. Необходимо исключить чрезмерное давление любых элементов системы на корпус предохранительного клапана.

Установка запорных механизмов позволит избежать аварийных ситуаций в отопительных и водопроводных системах, положительно отразится на работе насосов, исключит заполнение трубопровода воздухом. Но чтобы выполнить монтаж предохранительного клапана быстро и легко, нужно предварительно продумать расположение устройства, а также подготовить требуемые инструменты для установки.

Разборка механического прибора

Рассмотрим, как разобрать счётчик воды на примере сухого измерителя расхода. Чтобы разобрать водомер, его нужно отсоединить от трубопровода, и снять пломбу. Далее отсоединить кольцевой пластмассовый держатель корпуса.

После чего можно снять крышку счётного механизма, относящегося к «сухой части» расходомера, который состоит из пластмассовых шестерёнок и циферблата. При желании эта часть измерительного устройства также разбирается с помощью отвёртки.

Чтобы добраться до крыльчатки нам нужно открутить пластмассовую или металлическую фиксирующую шайбу и достать герметизирующую прокладку, разделяющую сухую и мокрую части измерительного устройства. Под крышкой мы увидим саму крыльчатку, которая при необходимости легко достаётся из металлического корпуса счётчика.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Возможна ли самостоятельная установка счетчика?

В законодательных актах и нормативах нет прямого запрета на самостоятельный монтаж счетчика воды

Так что, если вы абсолютно уверены в своих навыках и силах, вперед! Важно учитывать следующие моменты:

• водомер должен быть куплен у организации с соответствующей лицензией, к нему должен прилагаться паспорт с техническими характеристиками, которые соответствуют метрологическим нормам;
• во время монтажа должна быть перекрыта вода по всему стояку, а это сделать без помощи сотрудников ЖЭКа вряд ли удастся;
• если после самостоятельного монтажа случится прорыв трубы, то устранение неполадки и последствий аварии будет лежать исключительно на вашей совести и на вашем кошельке.

Если вы все еще думаете, что лучше монтировать счетчик самостоятельно, то Постановление №630 КМУ настоятельно рекомендует прибегнуть в этом вопросе к помощи специалистов. В правилах, утвержденных этим постановлением, говорится, что установкой водомеров в квартирах должны заниматься специальные компании или поставщики за счет владельца помещения.

Прибор учёта воды: преимущества и недостатки использования

Водомеры имеют несколько достоинств, среди которых:

1. Отсутствие дополнительных начислений к оплате.
2. Контроль над потреблением.

К минусам прибора можно отнести:

1. Дешёвый или некачественный счётчик может только увеличивать сумму в платежках, так как будет «накручивать» дополнительные кубометры.
2. При повреждении пломбы возникнет необходимость сменить прибор. Его замена – затратное и хлопотное мероприятие. Помимо этого будет нужно оплатить время простоя по среднему тарифу в период отсутствия водомера.

Важно понимать, что водомер хоть и стоит немало, но такие финансовые вложения окупаются его долгим сроком эксплуатации

Нужно ли устанавливать обратный клапан при установке счетчиков воды

Прежде чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах.

Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении.

Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.

Обратные клапаны устанавливаются на трубопроводы с холодной и горячей водой

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

• перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
• слить из трубопровода остатки воды;
• к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

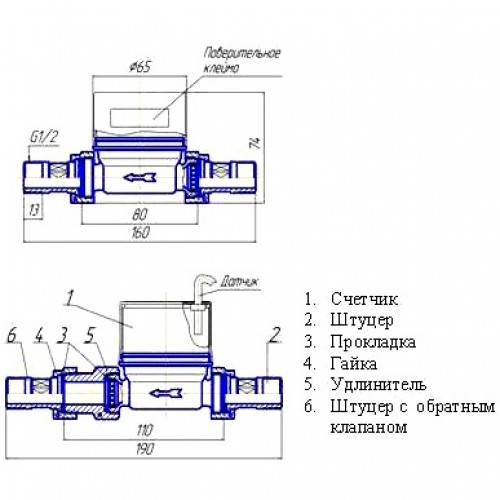

Схема монтажа обратного клапана

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны.

Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления.

Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества.

Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры. С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар. С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Сборка узла с водосчетчиком, фильтром и обратным клапаном
