Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

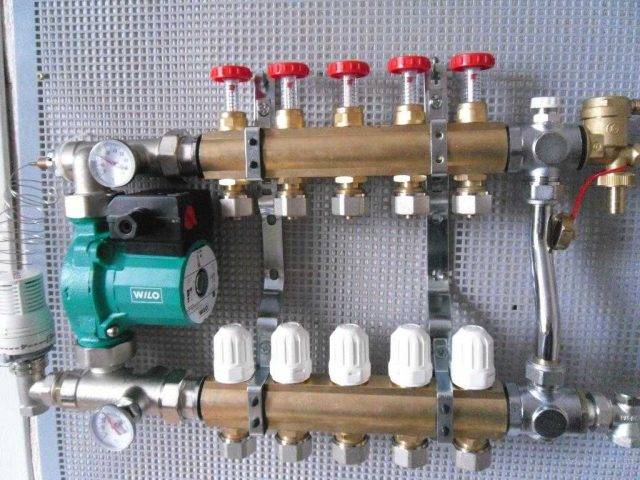

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

4 Схемы и стандарты монтажа насосного оборудования своими руками

Установка циркуляционных насосов производится двумя способами. Первая схема подключения агрегата – двухтрубная. Такой способ подключения описывается высоким перепадом температур в системе и переменным расходом теплоносителя. Вторая схема – однотрубная. В этом случае перепад температур в системе отопления будет незначительным, а расход носителя постоянным.

Установленный циркуляционный насос

Подключение насоса своими руками выполняют по инструкции, которая прилагается к агрегату. В ней указывается и порядок монтажа функциональной арматурной цепочки. Перед установкой насоса не забудьте слить из системы всю воду. Нередко возникает необходимость и в ее очистке. В период эксплуатации отопительного котла на внутренних поверхностях труб собирается немало мусора, который ухудшает технические показатели системы.

Специалисты советуют размещать циркуляционную установку перед котлом – на обратке. Делается это для того, чтобы исключить риск закипания отопительной системы открытого типа из-за вакуума, который создается при монтаже насоса на подаче. Кроме того, если вы установите циркуляционный агрегат на обратке, безаварийная его эксплуатация будет существенно увеличена благодаря тому, что он станет функционировать при пониженных температурах.

Сама процедура установки насоса выглядит так:

  1. Делаете обвод (на профессиональном сленге – байпас) на участке, где будет размещаться насос. Диаметр байпаса всегда берется немного меньшим по сравнению с сечением основной трубы.
  2. Монтируете (строго по горизонтали) вал насосного устройства, сверху размещаете клеммную коробку.
  3. Ставите краны (шаровые) с обеих сторон насоса.
  4. Устанавливаете фильтр. Без этого приспособления эксплуатировать оборудование не рекомендуется.
  5. Размещаете автоматический (как вариант – ручной) выпускной клапан над обводной линией. Это устройство позволит вам осуществлять прочистку воздушных пробок, регулярно образующихся в системе.

Далее на участке входа-выхода циркуляционного агрегата ставится арматура (запорная). Для открытой системы отопления дополнительно необходим расширительный бачок (в закрытых комплексах не ставится). Финальный этап монтажных работ – обработка хорошим герметиком всех без исключения узлов соединения различных элементов системы.

Как рассчитать мощность насоса для теплого пола

Оценить этот параметр можно по основным техническим характеристикам, которые обозначаются 2 цифрами, например: 25/40. Первое значение характеризует диаметр резьбы – в данном случае 25 мм, вторая – напор: 40 дм или 4 м (то есть 0,4 атм). Выбор зависит от площади пола.

до 150 м2 25/40
150-260 м2 25/60

Для точного расчета напора можно применить такую формулу:

Нап = (С*Д+k)/1000, где:

  • Hап – напор;
  • С – сопротивление (определяется на 1 метр);
  • Д – длина трубы;
  • k – коэффициент (характеризует резерв мощности).

Важно! Если площадь дома более 250 м2, можно установить 2 прибора с напором 25/40, брать «с запасом», то есть с большим напором, не следует, поскольку это нецелесообразно. Обогрев будет примерно такой же, но шум и затраты энергии ощутимо вырастут

Производительность определяется объемом воды, пропущенным за единицу времени (м3 в час). Подбор подходящего насоса для теплого пола можно сделать с помощью таблицы.

Точный расчет основной характеристики насоса для теплого пола можно сделать на основе такого равенства:

Расшифровка формулы:

  • Q – производительность;
  • P – мощность прибора;
  • t1 – температура воды или другого носителя в обратной трубе;
  • t2 – температура воды или другого носителя на подаче.

Для домов с большей площадью срабатывает тот же принцип – лучше установить 2 насоса со средними показателями, чем 1 прибор с большой производительностью. В таком случае понадобится рассчитать показатель каждого прибора, а затем суммировать полученные значения.


Лучше покупать достаточно производительные насосы для пола (на 15-20% больше расчетного) – это поможет в случае аномально холодной зимы или слабого утепления дома

Основные критерии выбора насоса

Чтобы циркуляционный насос можно было использовать для отопления частного дома, нужно в первую очередь определиться с необходимыми значениями его основных показателей. И только затем уже выбирать производителя и модель по таким параметрам, как бренд, качество и цена.

Максимальный напор и расход

У каждого насоса существует две главные характеристики:

  • максимальный напор – на сколько метров агрегат сможет поднять столб воды;
  • максимальный расход – сколько кубометров в час пропустит насос при условии полностью горизонтального контура без сопротивления.

Эти две величины являются “идеальными”, недостижимыми в реальных условиях. Они служат крайними точками в кривой зависимости напора от расхода. Эта функция в графическом виде для разных режимов работы насоса есть в руководстве пользователя.

Для контура, по которому протекает теплоноситель, по сложным формулам составляют кривую зависимости между расходом воды и потерей напора по причине гидравлического сопротивления элементов сети.

Место пересечения этих двух кривых называют “рабочей точкой насоса”. Она покажет расход теплоносителя, который обеспечит этот аппарат для конкретной гидравлической системы.

Зная эту величину и сечение отопительных  труб, можно рассчитать скорость движения воды по ним. Оптимальное значение находится в диапазоне от 0,3 до 0,7 м/с.

Расчетный расход теплоносителя при работе насоса на втором режиме будет равен 2.3 м3/ч. При диаметре труб 1,5 дюйма скорость протекания по ним будет 0,56 м/с. Рассматриваемая модель подходит для этой отопительной системы (+)

Желательно, чтобы по расчетам достаточным было бы функционирование насоса на второй (средней) скорости.

Это обусловлено следующими причинами:

  1. Погрешность в вычислениях. Реальные значения сопротивления отопительного контура могут отличаться от расчетных. В этом случае для достижения нормальной скорости, возможно, потребуется переключить режим на более или менее мощный.
  2. Вероятность добавления новых элементов, таких как радиаторы, устройства контроля и т.д. В этом случае возрастет сопротивление, что приведет к уменьшению скорости потока. Для решения этой проблемы может понадобиться переключение на третью скорость.
  3. Повышенный износ оборудования при максимальной нагрузке. Работа на средней мощности значительно продляет срок безаварийной эксплуатации механических устройств. Это правило относится и к насосам.

Сейчас современные устройства для принудительной циркуляции оснащают автоматизированными системами поддержания оптимальных параметров работы. С их использованием стало гораздо проще добиться нужной температуры в помещениях.

Другие важные характеристики

Насос необходимо подбирать, учитывая параметр “диаметр резьбы”. Он должен соответствовать внутреннему размеру труб отопления.

Для подсоединения насоса к трубам отопительного контура используют специальные накидные гайки, которые обычно идут в комплекте с оборудованием

Еще одним важным параметром является шум от работы прибора. Так как часто стоит задача выбрать тихий циркуляционный насос для системы отопления жилых помещений, то этот показатель практически все производители указывают наряду с техническими данными.

Чтобы не ошибиться в предназначении насоса, необходимо обратить внимание на диапазон допустимых температур, который определен для перекачиваемой жидкости. Верхний предел должен быть не менее 110°C, так как закипание воды в замкнутой системе происходит приблизительно при такой температуре. Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза

При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему

Если нижнее значение меньше 0°C, то допустимо включать насос при отрицательной температуре циркулирующего в системе антифриза. При замерзшей воде, даже в случае сохранившего свою целостность контура, производить пуск прибора нельзя. Сначала нужно будет разморозить систему.

Как выбрать циркуляционный насос для отопления частного дома исходя из технических характеристик

Как мы помним, основная задача циркуляционного насоса – распределить равномерно техническую воду по всем радиаторам. Причём, важнейшее условие, сохранение стабильной высокой температуры в сетях.

Характеристики разных моделей циркуляционных насосов

В этом случае потребителю необходимо обращать внимание на мощность прибора. Существуют определённые нормы

Обычно исходят из того, что на 10 м² площади обогреваемых помещений должно уходить 1 кВт тепловой энергии, при этом высота потолка − до трёх метров. К примеру, если общая площадь отапливаемых помещений составляет 100 м², то на отопление такого дома потребуется 10 кВт тепла. То есть, именно такой мощностью и выбирается отопительный котёл.

Как провести расчёт мощности циркуляционного насоса для системы отопления

Итак, как можно самостоятельно провести расчёт мощности циркуляционного насоса. Для этого используется простая формула:

N = R / (TF-TR), где:

  • R – это тепловая мощность котла, измеряемая в кВт;
  • TF – это температура теплоносителя на входе в отопительную систему, то есть после котла;
  • TR – это температура теплоносителя на выходе из системы, в трубе до котла.

Зная данные параметры, а они указаны в паспорте отопительного котла, можно самостоятельно сделать расчёт. Есть более простой вариант, как подобрать циркуляционный насос для отопления. Для этого можно воспользоваться таблицами, которые легко найти в интернете.

Таблица подбора циркуляционного насоса в зависимости от мощности котла

Расчёт напора

Напор рассчитывается по следующей формуле:

H = (R х L + Z) / p х V, где:

  • R – это гидравлическое сопротивление горизонтального участка, варьируется в диапазоне − 100−150 м;
  • L – общая длина трубопровода отопительной системы;
  • Z – это сопротивление каждого элемента системы отопления: вентили, задвижки, обратные клапаны и прочее (значение табличное), здесь используется сумма всех значений;
  • P – плотность теплоносителя;
  • V – скорость перемещения воды в системе.

Что касается длины трубопровода, то его придётся измерить. Причём не полениться, а пройтись по всему дому, так как план его не всегда точно отражает реальные размеры. Считаем так: на каждые 10 м длины необходимо 0,6 напора насоса. Что касается скорости перемещения теплоносителя, то она в основном зависит от производительности. При этом у каждой модели может быть несколько разных скоростей, которые переключаются вручную. К примеру, на шильдике прибора может быть указано три скорости, которые соответствуют трём значениям мощности и напора.

Скорость вращения, об/минМощность, кВтНапор, м
2200704
1900503
1450352

Насос с ручным переключателем скоростей

Добавим, что прибор, работающий в автоматическом режиме, экономит потребление электроэнергии на 40%.

Расчёт производительности

Здесь используется другая формула:

Q = N : (1,16 х Δt), где:

  • N – это мощность котла отопления;
  • Δt – это разница температур на выходе и входе в котёл;
  • 1,16 – это теплоёмкость воды.

Самый сложный параметр – разница температур. Замерять ничего не надо. Здесь применяются значения, подобранные опытным путём. К примеру, для радиаторной системы отопления берётся 20°С, для системы «тёплые полы» − 5°С.

Вариации циркуляционных насосов разного типа

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

​Фото: https://beru.ru

Немецкое качество в сочетании с доступной ценой и компактными размерами позволили попасть насосу Wilo Star-Z 20/7 CircoStar в тройку лидеров рейтинга. Легкий прибор (2,8 кг) демонстрирует высоту подъема 6 м и пропускную способность до 6 куб. м/ч, экономно потребляя электроэнергию (146 Вт). Помпа способна работать в широком температурном диапазоне (-10…+110°С), поэтому изделие устанавливается в системах подачи холодной воды, отопления и кондиционирования. Этот циркуляционный насос на теплый пол отличается надежностью и долговечностью, это достигнуто за счет бронзового корпуса, графитовых подшипников и устойчивого к токам блокировки электродвигателя.

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

Преимущества циркуляционных приборов

До 1990 года отопительные системы в частной застройке проектировались и строились преимущественно без насосов. Теплоноситель двигался по трубам самотеком, а его циркуляция обеспечивалась конвекционными потоками жидкости при её нагреве в котле. В настоящее время все еще используют системы с естественной циркуляцией, хотя не так часто.


Недорогие твердотопливные котлы производятся без встроенных насосов, потому что производитель не знает параметров отопительного контура. Для таких систем покупка водяного насоса обязательна

Сейчас движение теплоносителя осуществляется принудительно с помощью водяных насосов, которые имеют ряд преимуществ:

  1. Пониженная нагрузка на котел за счет уменьшения разницы температур во входящей и исходящей трубе.
  2. Равномерное распределение тепла по комнатам вследствие одинаковой температуры теплоносителя по всей длине отопительных колец.
  3. Возможность оперативного регулирования температуры теплоносителя.
  4. Быстрый прогрев отопительной системы при пуске холодного котла.
  5. Отсутствие необходимости в устройстве трубопроводов с уклоном к котлу, обеспечивающих самопроизвольное перемещение теплоносителя.
  6. Возможность использования тонких труб, которые занимают немного внутреннего пространства квартиры.
  7. Мощность насоса позволяет нагнетать в отопительном контуре давление, достаточное для подачи теплоносителя на несколько этажей вверх.
  8. Использование запорной арматуры на отдельных петлях сетей отопления.
  9. Возможность интегрирования насоса в систему автоматического регулирования работы котла.

При массе преимуществ у циркуляционных приборов есть и два недостатка – это зависимость от электропитания и дополнительные расходы на электроэнергию.

Но минусы легко компенсируются – установка водяного насоса позволяет экономить 10-20% топлива, а доля стоимости электроэнергии в общих расходах на отопление составляет лишь 3-5%. Кроме того, при частом отсутствии электроэнергии можно установить ИБП, который обеспечит на определенный период автономную работу котла и насоса.

Лучшие насосы с «сухим» ходом для систем отопления дома

Конструкция подобных моделей предполагает наличие системы уплотнительных колец, ограничивающих контакт ротора с водой. Насосы с «сухим» ходом отличаются высоким КПД и экономичным потреблением электричества. Однако они требуют регулярного технического обслуживания и шумят при работе.

DAB ALP 2000 T

5.0

★★★★★оценка редакции

100%
покупателей рекомендуют этот товар

Модель отличается бесперебойной работой в различных отопительных системах. Устройство использует в качестве теплоносителя воду или смеси с этиленгликолем. Технополимерное рабочее колесо, защита от коррозии и прочный корпус гарантируют низкую степень изнашиваемости основных узлов насоса.

Благодаря возможности выбора пониженной скорости вращения вала можно снизить уровень шумности аппарата и сэкономить на электричестве. Максимальная температура жидкости составляет 120 °C, напор — до 21 метра. Небольшие габариты насоса упрощают установку прибора в любой точке системы.

Достоинства:

  • высокая производительность;
  • температура жидкости допускается в пределах -15..+120 °C;
  • стабильная работа;
  • экономное потребление энергии.

Недостатки:

высокая цена.

DAB ALP 2000 T предназначен для установки в частных домах или малоэтажных зданиях. Высокий класс защиты и давление до 10 атмосфер обеспечивают стабильную работу насоса в разветвленной системе.

VALTEC VSB 04-15

4.9

★★★★★оценка редакции

95%
покупателей рекомендуют этот товар

Главными особенностями модели являются низкий уровень шума и удобство монтажа. Корпус насоса выполнен из латуни и легко крепится к чугунному моторному блоку с помощью накидной гайки.

Максимальное давление аппарата составляет 10 атмосфер, пропускная способность — 0,7 кубометров в час.

Благодаря допустимой температуре окружающей среды от +4 до +50 °C, прибор можно установить не только в жилом, но и в придомовом помещении.

Достоинства:

  • высокое давление;
  • удобство установки;
  • низкая стоимость;
  • бесшумная работа.

Недостатки:

короткий кабель.

VALTEC VSB 04-15 неприхотлив к условиям эксплуатации. Его стоит приобрести для установки в загородном доме или хозяйственной постройке. Насос обеспечивает стабильную работу радиаторов и может быть подключен к системе «теплый пол».

JEMIX W15GR-18 A

4.8

★★★★★оценка редакции

91%
покупателей рекомендуют этот товар

К особенностям модели следует отнести долговечность и удобство управления. Аппарат контролируется переключателем на клеммной коробке. Пользователю доступны три режима работы, позволяющие настроить функционирование насоса в зависимости от текущих потребностей.

Прибор работает от электрической сети 220 В и способен поднять воду на высоту до 18 метров. Чугунный корпус устройства и допустимая температура жидкости в 110 °C позволяют установить его в любой точке трубопровода.

Достоинства:

  • долгий срок службы;
  • простота регулировки;
  • удобство монтажа;
  • производительность — 30 л/мин.

Недостатки:

нагревание корпуса при работе.

Jemix W15GR-18 A станет прекрасным решением для частного дома или дачи. Простая настройка и высокая производительность насоса обеспечат стабильную циркуляцию теплоносителя.

Типы циркуляционных насосов для отопления, какие лучше

Циркуляционные насосы для систем отопления подразделяются на мокрые и сухие.

Мокрый

Электрический двигатель отделён от воды уплотнительными кольцами. Последние вращаются в течение эксплуатации, касаясь друг друга. Между их поверхностями находится небольшой слой жидкости, который служит герметиком для соединений. Последнее возможно благодаря разности давлений в атмосфере и системе отопления. Несмотря на отсутствие прямого контакта ротора с водой, насос получил название мокрого.

Фото 1. Схема устройства циркуляционного насоса мокрого типа. Стрелками указаны части прибора.

Основным преимуществом является длительная эксплуатация. Герметичное устройство способно работать до трёх лет без замены колец, несмотря на их износ. Это действительно, если не возникало аварийных ситуаций.

Конструкция убирает из обслуживания смазку и охлаждение двигателя. Обе функции выполняет теплоноситель, частично поступающий внутрь. Для питания используют электрические сети как на одной, так и на трёх фазах, в зависимости от мощности установки. Для облегчения монтажа подобные насосы снабжают специальными фланцевыми соединениями или стандартной резьбой. Вид зависит от производительности.

Приборы мокрого типа обладают следующими преимуществами:

  • бесшумностью работы;
  • небольшим размером, малой массой;
  • низким потреблением электрической энергии;
  • длительностью эксплуатации без необходимости обслуживания;
  • лёгкостью настройки и ремонта благодаря модульной конструкции.

Главный недостаток мокрого циркуляционного насоса — низкий коэффициент полезного действия. КПД редко превышает 50%. Это связано с невозможностью герметизации двигателя при увеличении его размеров. Поэтому подобные приборы применяют в небольших системах отопления, например, в частных домах.

Внимание! Необходимо обратиться к специалистам для монтажа. Это обеспечит бесперебойную работу, в течение которой теплоноситель будет поступать к подшипникам, смазывая их

Сухой

Благодаря конструкции, ротор не взаимодействует с теплоносителем. Насосы обладают большим, в сравнении с мокрыми, коэффициентом полезного действия, около 80%. Но есть два важных недостатка:

  • Высокий шум в процессе эксплуатации. Проблема решается установкой звукоизоляции в помещении с насосом.
  • Необходимость часто менять фильтры для воды и воздуха. Сухое устройство требует чистить среду, поскольку в течение работы возникают завихрения, которые притягивают пыль. Последняя может привести к поломке, повреждению герметичности. Контроль запылённости позволит увеличить длительность работы устройства.

Фото 2. Циркуляционный насос сухого типа от производителя Wilo. Подобные приборы гораздо больше изделий с мокрым ротором.

Циркуляционные насосы сухого типа делят на 3 разновидности:

  • горизонтальные, в которых, соответствуя названию, двигатель расположен параллельно земле, а патрубки — на торце;
  • вертикальные, с мотором, установленным перпендикулярно полу и патрубками в одной оси;
  • блочные, в виде шкафчиков, которые монтируют в стену.

Расчет гидравлического сопротивления

Чтобы рассчитать гидравлическое сопротивление, необходимо знать производительность и напор циркуляционного насоса

Методика расчета первого параметра уже рассматривалась выше, поэтому основное внимание следует уделить напору. Вначале нужно определить гидравлическое сопротивление, поскольку напор агрегата постоянно сталкивается с необходимостью преодоления сопротивления, возникающего в процессе циркуляции воды

Чем большим сопротивлением обладает система, тем больше потребуется напор используемого насоса. Его значение определяется в паскалях (Па) или в метрах водяного столба. Например, столб воды, высотой 10 м создает напор в 100000 Па, что соответствует также 1-й атмосфере.

В первую очередь гидравлическое сопротивление определяется в наиболее неблагоприятной части системы. Только после этого подбирается насос, напор которого не должен быть меньше полученного результата. Общее значение гидравлического сопротивления включает в себя сопротивления на прямых участках и все имеющиеся местные сопротивления. К местным относятся сопротивления, охватывающие изгибы, тройники, редукционные переходы и другие сложные места. При расчетах в обязательном порядке учитывается предельно допустимая скорость движения воды в трубопроводах. Это позволит предотвратить излишний шум во время работы системы.

Таблица с параметрами, имеющими постоянное значение:

Расположение участков трубопроводов

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
