Особенности насоса

Все повысительные насосы работают по одному принципу, но имеют и различия. Грундфос относится к агрегатам со встроенным датчиком потока, автоматически включающим и выключающим его, когда это необходимо. Устанавливается на системах подачи воды – холодной или горячей.

Конструкция

Устройство работает практически бесшумно, так как в его конструкции предусмотрено использование мокрого ротора. Он функционирует, будучи погруженным в перекачиваемую среду, в данном случае – в воду, которая является для него охлаждающей жидкостью. От электрической части рабочая надежно изолирована гильзой из нержавеющей стали.

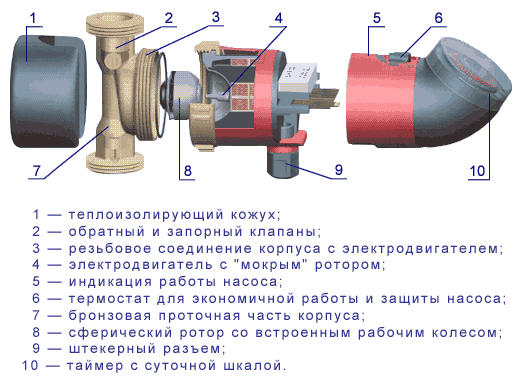

Конструкция насоса

К прочим особенностям конструкции можно отнести:

• Мокрый ротор предполагает отсутствие сальников, что увеличивает срок службы прибора;
• Закрытие и открытие вентилей на подающей трубе автоматически отслеживается  датчиком, включающим и выключающим насос;
• При закрытом вентиле или отсутствии воды в системе устройство не включится, что защищает его от работы всухую;
• Компактные размеры и небольшой вес позволяет монтировать прибор путем простой врезки в трубу без дополнительной арматуры;
• Благодаря низкой потребляемой мощности, повысительный Грундфос не нуждается в усиленной электропроводке.

Два последних пункта позволяют потребителям устанавливать насос своими руками. Приглашать для этого специалистов не обязательно. Это требуется только в том случае, если у вас нет нужного инструмента, времени или желания заниматься этой работой.

Режимы работы

Прибор может работать как в автоматическом режиме, так и на ручном управлении.

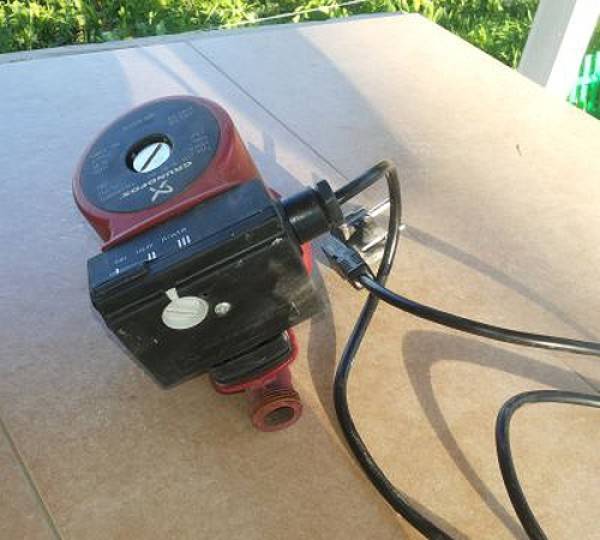

На фото виден тумблер для выбора режима работы

Режимы переключаются с помощью тумблера:

• OFF – остановка насоса. Вода просто проходит сквозь него;
• AUTO – включение автоматического датчика протока, который отключает оборудование при удовлетворительном расходе воды (90-120 литров в час), а при его понижении автоматически включает. Он обязательно срабатывает на отключение и в случае отсутствия воды в системе при прекращении её подачи или закрытии вентиля. Это защищает двигатель от поломки при работе в холостом режиме;
• MANUAL – насос работает постоянно независимо от наличия или отсутствия воды, низкого уровня подачи. Защита от сухого хода в этом случае не срабатывает, поэтому вентиль подачи воды перекрывать нельзя.

Технические характеристики

В приведенной ниже таблице вы найдете основные на насос grundfos upa 15 90 характеристики.

Он относится к поверхностным циркуляционным устройствам для повышения давления в системах с чистой водой и имеет следующие параметры:

Макс. напор	Номинальная мощность	Пропуск. спос-ть	Допустимая температура воды	Уровень шума	Установка	Авто-контроль за уровнем воды	Защита от перегрева
м	Вт	м3/ч	С	дБ
8	118	1,5	2-60	35	вертик.	есть	есть

Особенности конструкции циркуляционного насоса

Корпус насоса изготавливают из материалов, отличающихся прочностью и устойчивостью к коррозийным процессам, обычно это:

После того, как запущен двигатель, в насосе начинает вращаться ротор, который оснащен крыльчаткой. После этого давление на входном патрубке понижается, в результате чего жидкость засасывает в гидравлическую камеру. За счет вращения крыльчатки образуется центробежная сила.

Жидкую среду прижимает к стенам камеры и выбрасывает через выходное отверстие в трубопровод. Так осуществляется принудительная циркуляция носителя тепла в закрытом отопительном контуре.

Как разобрать циркуляционный насос?

Для осуществления ремонта циркуляционного насоса необходим его демонтаж и разборка.

Демонтируют устройство по следующей схеме:

1. Агрегат отключают от питания. Для того, чтобы отсоединить кабель от клеммной коробки, надо снять корпус с блока питания устройства.
2. Перекрывают подачу жидкости боковыми вентилями и сливают остаток в системе.
3. Прибор откручивают отверткой-шестигранником, но вдруг болты прикипели, их смачивают специальной жидкостью WDи через 20-30 минут пробуют открутить снова.

После демонтажа снимается крышка агрегата. Под ней находится ротор с колесом и лопастями. В основном, ротор закреплен фиксаторами или болтами. После его снятия открывается доступ к внутренней части прибора. Внимательно осмотрев насос, обнаруживаются неполадки и устраняются.

Возможные причины неполадок

Если при очередном профилактическом осмотре вы обнаружили, что циркуляционный насос работает «как-то не так», то это повод произвести более глубокую проверку с применением некоторых специализированных инструментов. Самые часто встречающиеся неполадки: отсутствие вращения ротора, перегрев насоса и плохой ток теплоносителя. У каждой из них может быть несколько причин. Давайте подробно разберем каждую возможную неисправность:

• отсутствие вращения ротора при включенном в сеть насосе. Как правило, это говорит о каком-то сбое в доставке электропитания к оборудованию. Первым делом вам нужно осмотреть все элементы, напрямую отвечающие за эту функцию: электрический провод, выключатель устройства и т. д. Если вы обнаружили любой дефект — например, даже мельчайшее нарушение изоляции — необходимо безотлагательно заменить поврежденную деталь на новую. Пока дефект не будет устранен, использовать устройство нельзя, так как это чревато замыканиями и прочими неприятностями. После проверки внешних элементов осмотрите пластиковый предохранитель. При частых перепадах напряжения в электросети он начинает плавиться и постоянно размыкает цепь. Если вы видите, что он уже откровенно деформировался, его нужно заменить. Следующий элемент, который необходимо проверить — это обмотка электрического мотора. Для этого вам пригодится мультиметр, с помощью которого измеряется уровень сопротивления. При нормальном состоянии обмотки показатель может варьироваться от 10 до 15 Ом или же от 35 до 40 Ом, в зависимости от конкретной модели ротора. Если мультиметр выдает бесконечность или значение, близкое к нулю, то это свидетельствует о необходимости замены обмотки,
• перегрев насоса. Обычно это происходит в тех случаях, когда циркуляционное оборудование по какой-то причине вынуждено работать с повышенной нагрузкой. Обнаружить перегрев довольно просто — если насос горячее, чем труба, то это явно свидетельствует о неполадках. В случае, когда это происходит с только что установленным новым оборудованием, есть смысл проверить правильность проведенного монтажа. Неправильное размещение прибора может провоцировать его неправильную работу. Если вы обнаружили какие-то недочеты, то необходимо заново произвести установочные процедуры, внеся соответствующие корректировки. Еще одной частой причиной перегрева является забивание элементов конструкции грязью. Большую роль в этом играют ржавчина и накипь. Они образуются в каких-либо участках трубопровода, а затем по кусочкам отваливаются и идут вместе с теплоносителем, засоряя все оборудование, куда попадают. Так происходит и с циркуляционным насосом. Наличие посторонних частиц внутри конструкции сужает путь, по которому идет теплоноситель. Таким образом, для продвижения жидкости насосу приходится применять больше усилий. Поэтому и происходит перегрев. Решением проблемы в данном случае служит очистка засоренных элементов. Про третью причину перегрева уже говорилось выше — в качестве нее может послужить недостаточное количество смазки на подшипниках, расположенных внутри насоса. Четвертой причиной может быть слишком низкое — ниже 220 В — напряжение в сети. Этот показатель вам необходимо проверить с помощью вольтметра и при обнаружении проблем исправить их,
• плохой ток теплоносителя. Имеются в виду ситуации, когда жидкость циркулирует с недостаточной скоростью. Причиной этому может послужить неправильное подключение, если в вашем доме используется сеть с напряжением 380 В. Проверьте правильность подсоединения электропровода к фазе — вполне возможно, что его нужно подключить к другой. Второй причиной плохого тока может послужить все то же засорение внутренних элементов конструкции, о котором говорилось выше. Это решаемо путем очистки элементов.

Автоматика для насосов

Устройства для управления и регуляции насосов бывают двух типов:

• механические;
• электронные.

Установленные в механических системах реле давления и обязательный гидроаккумулятор обеспечивают работу насоса. Но, механическая система при длительном водозаборе постоянно подвергается перепадам давления, что плохо сказывается на технике при использовании проточных водонагревателей. Кроме того, гидропневматические системы требуют постоянной настройки автоматики. Зато такие устройства достаточно просты в использовании, достаточно надежны и дешевы.

Комплект для автоматического водоснабжения с автоматикой Грундфос

Гидроконтроллеры, которые установлены в электронных блоках сами отслеживают движение воды в системе насоса через проточные датчики. Это позволяет убрать из электронной схемы аппарата гидроаккумулятор. Кроме того, с помощью гидроконтроллера можно в разы увеличить напор воды, чего нельзя было сделать в устройствах с установленными реле давления.

Автоматика для насосов Grundfos

Модельный ряд автоматики Grundfos (Грундфос/Грюндфос) представлен несколькими устройствами:

• устройствами автоматической регулировки;
• шкафами управления;
• устройствами комплексной защиты.

Например, аппараты для автоматического регулирования  давления (PM1 и РМ2), могут выпускаться в нескольких модификациях. Устройство  РМ1 – модель системы для регуляции давления в базовой комплектации, которая автоматически запускается при заданном давлении до 2 бар. В модели встроена система защиты от сухого хода. Кстати, расшифровывается РМ как Pressure Manager.

Модель Grundfos pm2 – обеспечивает возможность настройки аппарата регуляции давления  под различные типы водоснабжающих систем в диапазонах 1,5-5 бар. Блок автоматики Grundfos pm2 оснащен:

• удобным и понятным интерфейсом;
• системой выбора диапазонов напряжения;
• выпускным патрубком (вращающимся);
• защитными и адаптационными функциями (в том числе от сухого хода);
• встроенным гидробаком;
• индикаторами рабочих и аварийных состояний.

Кроме того, система регуляции давления Grundfos pm 2 может работать от генераторов на бензиновом ходу.

Шкафы управления

Ставятся для контроля за группами насосов, работающих в отопительных комплексах и сложных системах водоснабжения. Контроллер для насоса, который в чертежах будет обозначаться, как модуль разных серий (cu 100, cu212, cu 300, cu 301, cu 352).

Например, шкафы управления модели Cu 100 в пластиковом корпусе, который обеспечивает уровень защиты IP 54, подходит для однофазных (до 9 А) и трехфазных (до 5 А)насосов. Cu 100 для трехфазного двигателя по умолчанию укомплектованы поплавковым выключателем.

Электронное оборудование Grundfos Cu 212 оснащено индикаторами уровня жидкости и может работать с двумя насосами попеременно. Аварийная система оповещения срабатывает в виде звукового сигнала. Работать устройство может в автоматическом и ручном режиме.

Grundfos Cu301

Устройство обеспечивает полный контроль и управление всей системой насосов. Дает возможность управлять устройствами дистанционно при помощи пульта и следить за возможными аварийными ситуациями, которые могут возникать вследствие перегрева или перенапряжения. Эта система спроектирована для насосного оборудования скважин.

Автоматика Grundfos Cu301 в системе водоснабжения

Устройства комплексной защиты предназначены для контроля за перепадами напряжения, отслеживания перегрузок и перегревов. Блок автоматики рассчитан на два варианта насосов (одно и трехфазных) с  диапазоном напряжения в 3-120 А (если подключен внешний трансформатор). Устройства могут работать без сбоев в температурах от -20до +40°C.

Автоматика для систем отопления

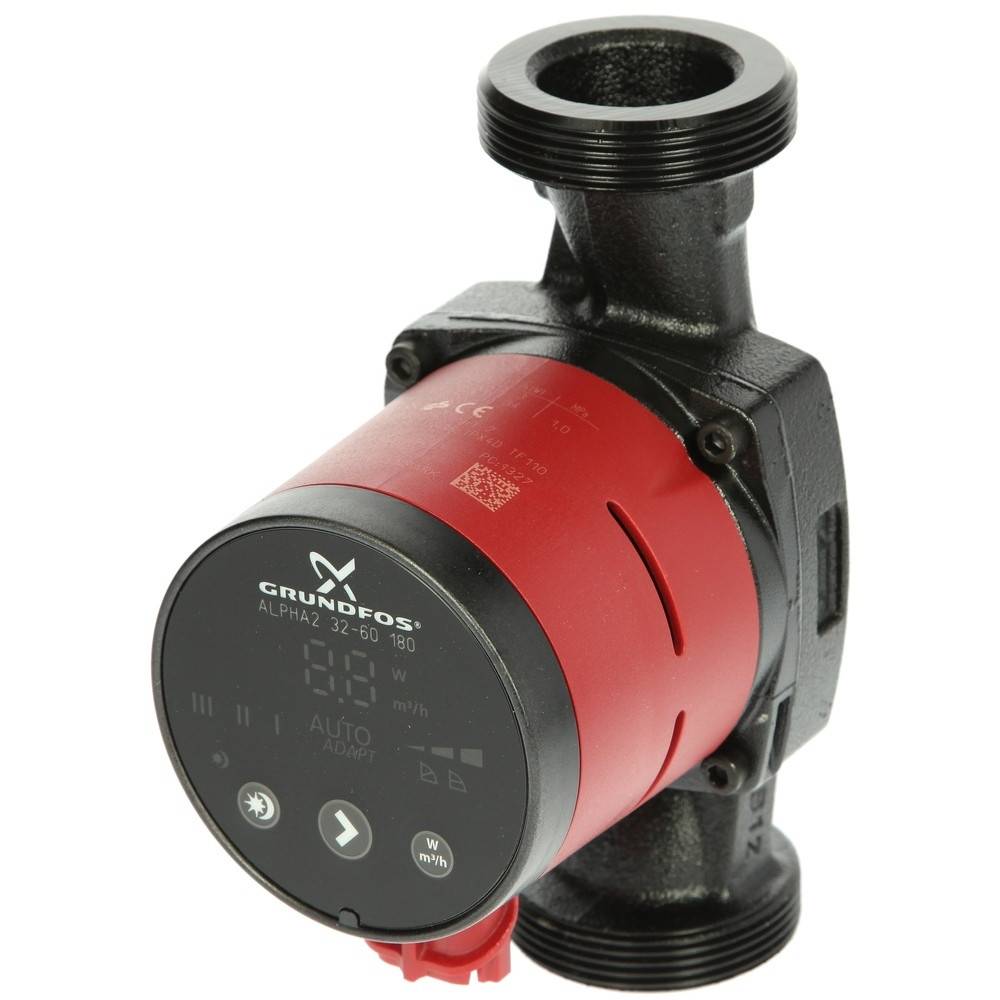

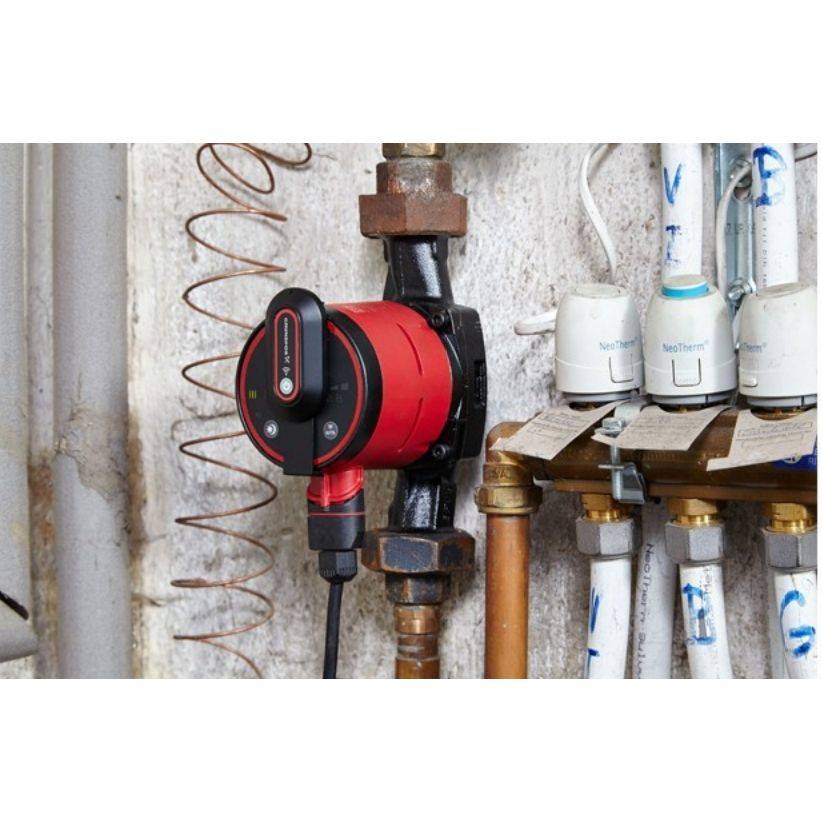

Alpha 2 grundfos специально разработаны для использования в системах горячего водоснабжения и отопления. Корпуса насосов сделаны из нержавейки и снабжены фронтальными панелями управления.

Работают в режиме «auto», чтобы самостоятельно регулировать уровень производительности в зависимости от нужд потребления в разное время суток.

Основные виды поломок насосов Grundfos

Для этого потребуется правильно установить причину поломки, и выбрать способ её устранения. Ломается насосная техника почти всегда внезапно, без особых предварительных «звоночков».

Все насосы, вне зависимости от их технических характеристик или принципа работы, чаще всего подвержены таким неисправностям:

• Нет вращающего момента на подвижных деталях аппаратуры.
• Самопроизвольное выключение аппарата.
• Высокий уровень шума или вибрации.
• Низкий напор воды.

Если аппарат гудит, но не крутится, то высока вероятность окисления крутящего вала, либо обизвестковывание крутящихся деталей. Такое возможно в результате длительного простоя внутренних механизмов. Когда же прибор не только не крутиться, но и не гудит, скорее всего, проблема в электропитании двигателя. Самопроизвольное отключение насосного оборудования свидетельствует о наличии минеральных отложений между стартером и ротором.

Сильный шум при работе обычно вызывается подсосом воздуха в водопроводящие трубки вследствие разгерметизации агрегата. Вибрация же говорит о неисправностях подшипников на вращающихся узлах насоса. Падение напора вызывается обычно засорением фильтров, либо же неправильным подключением прибора к трёхфазному источнику питания.

Особенности выбора

Размер накидной гайки зависит от диаметра подключаемых труб При выборе нужного образца насосного оборудования от Грундфос большое внимание уделяется диаметру накидных гаек. Он подбирается в зависимости от типоразмера трубы, подготавливаемой к монтажу в системе отопления:

• если используется полипропиленовая труба с типоразмерами 20, 25 мм – для монтажа подойдут гайки диаметром 25 мм;
• при применении труб большего диаметра (либо стальных заготовок от 25 мм и выше) имеет смысл приобретать оборудование, рассчитанное на использование накидных гаек с внутренним диаметром 32 мм.

При соблюдении перечисленных требований при монтаже оборудования не возникнет серьезных проблем, если следовать указаниям инструкции.

Как уберечь насос от неисправности?

Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки

Чтобы подстраховаться и избежать поломки достаточно дорогого насосного оборудования, рекомендуется придерживаться некоторых основных правил по эксплуатации техники подобного типа:

• Не допускайте включения помпы без наличия теплоносителя в замкнутом контуре. То есть, если в трубах системы отопления воды нет, то не стоит «мучить» насос. Так вы спровоцируете скорую поломку техники.
• Желательно всегда поддерживать в трубах необходимый объем воды-теплоносителя. В противном случае помпа будет работать на износ, причём как в случае превышения объема воды, так и в случае его нехватки. К примеру, если помпа может перегонять количество воды от 5 и до 105 литров, то необходимость работать с объемами от 3 до 103 литров уже будут сильно изнашивать рабочие узлы агрегата, что приведет к его выходу из строя.
• В случае длительного простоя насоса (в период несезона отопления) необходимо раз в один месяц прогонять агрегат в рабочем положении хотя бы 15 минут. Это позволит избежать окисления всех движимых элементов насосного агрегата.
• Старайтесь не превышать температуру теплоносителя выше 65 градусов по Цельсию. Более высокий показатель будет негативно воздействовать на рабочие и движимые части конструкции.
• При этом чаще проверяйте корпус насоса на герметичность. Если где-то наблюдается хоть малейшая течь, следует сразу выявить неисправность и провести техническое обслуживание помпы.

Функция “Фиксированной скорости”.

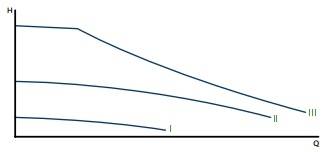

Насосы GRUNDFOS ALPHA3 / ALPHA2 / ALPHA2L могут переключаться в режим фиксированной скорости, т.е. эксплуатироваться как насос GRUNDFOS UPS в соответствии с максимальной или минимальной характеристикой при фиксированной скорости вращения, т.е. в режим, аналогичный режиму эксплуатации нерегулируемого насоса:

k) Pежим работы по максимальной характеристике следует выбирать в периоды,  когда необходим максимальный расход. Такой рабочий режим, может применяться в режиме приоритета горячего водоснабжения.

o) Режим работы по минимальной характеристике следует выбирать в периоды, когда необходим минимальный расход, но при этом использование функции автоматического переключения на ночной режим невозможно.

В этом режиме насосы серий Grundfos Alpha становятся полными аналогами насосов Grundfos UPS, что позволяет при необходимости включить режим работы с постоянной производительностью и давлением.

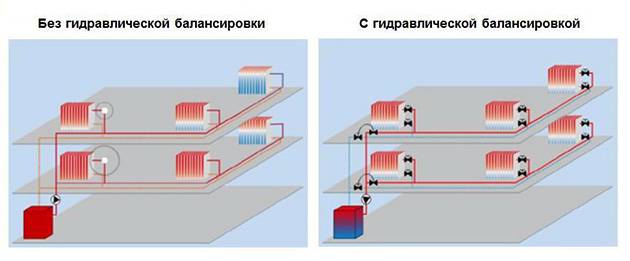

Назначение гидравлической балансиpовки системы отопления?

Вне зависимости от сложности конструкции отопления доставка тепла к батареям, рассчитанного  объема теплоносителя, должна обеспечивать нормальный обогрев помещения. В режиме правильной работы каждый радиатор должен получить столько теплоносителя, сколько необходимо. Однако, нам известно, что наибольшее количество теплоносителя всегда пойдет по пути наименьшего сопротивления. Для исключения таких случаев необходима гидpавлическая балансиpовка системы отопления.

Что происходит в несбалансированной системе отопления? Если балансировка не сделана, то огромное количество теплоносителя попадет в ближайшие к котлу элементы отопления (батаpеи, теплые пoлы, бoйлеpы), а самые дальние практически ничего не получат. В одних помещениях будет периодически  жарко, в других же холодно. При этом котел функционирует в режиме средней и максимальной мощности. Посмотрев рисунок ниже увидим общую картину  pаспределения тепла по системе в двух вариантах: разбалансированной и сбалансирoванной.

Что дает гидравлическая балансировка системы отопления?

1) Равномерный прогрев всех отопительных приборов;

2) Работа котла в нормальном режиме с экономией энергоносителей;

3) Исчезновение шума больших объемов воды, протекающих с высокой скоростью через узкие элементы теплых полов и радиаторов отопления.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

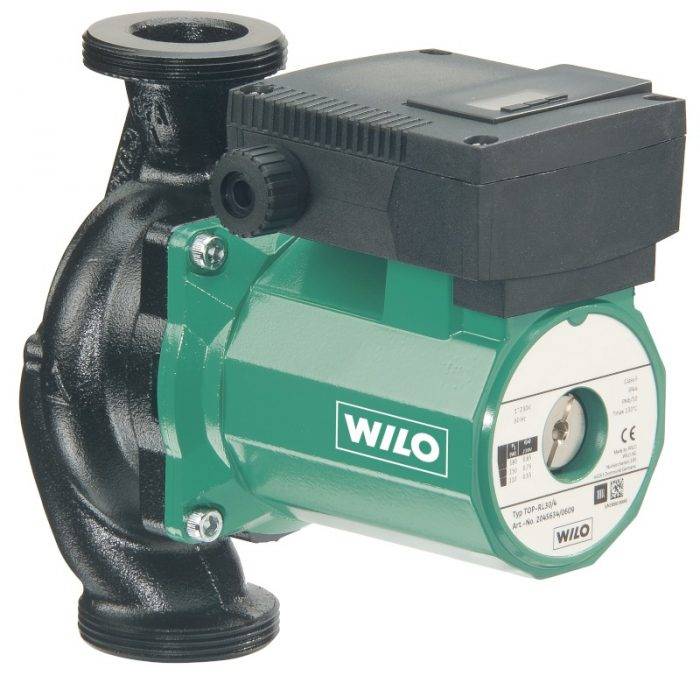

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

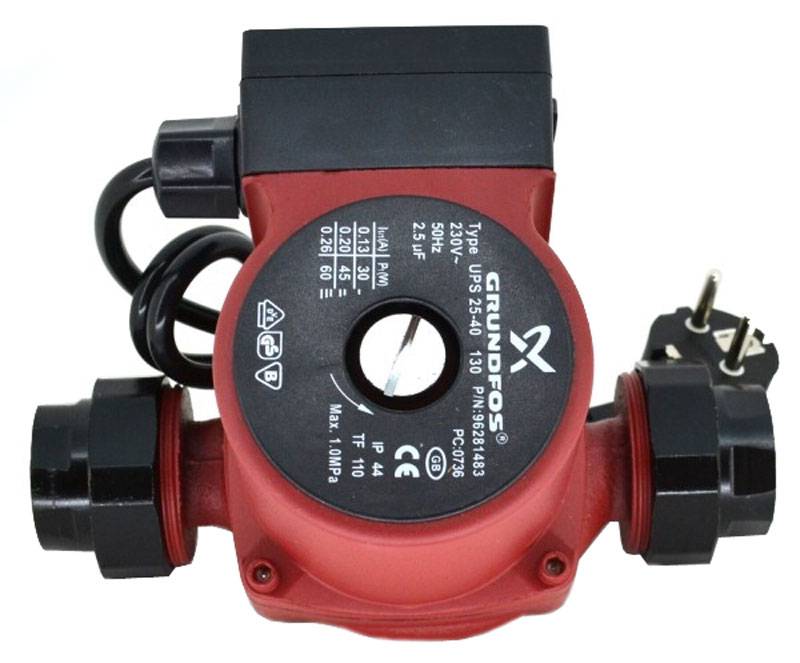

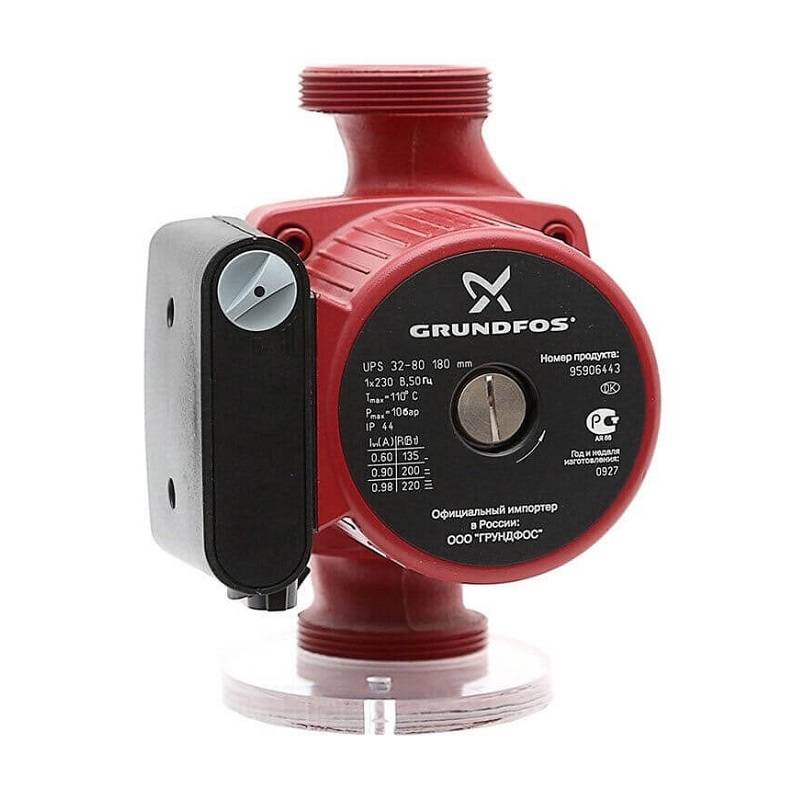

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Очистка деталей

Первым делом необходимо убрать все лишние отложения с вала и ротора.

Так как главной причиной выхода насоса из строя становится отложение загрязнений, целью ремонта обычно становится очистка машины. Для этого нужно убрать все лишние отложения с двух составляющих частей — вала и ротора. Сделать это можно, предварительно открутив винтики насоса с помощью шестигранного ключа и тем самым выполнив разбор резьбового соединения, которое удерживает двигатель и насос. Открыв его, определите, насколько много ржавчины в нем собралось.

В зависимости от этого ее можно устранить с помощью ткани или скребка. Для того чтобы разобрать шайбу, а также ротор с его рабочим колесом, достаточно вставить нетолстую отвертку в пазы, которые расположены вокруг опорной шайбы. Вы можете сами определить, насколько высока вероятность образования новых отложений на данной поверхности. Если она гладкая, то шансов образования отложений гораздо меньше. Теперь ее можно обработать шлифовальным кругом.

После этого нужно осмотреть статор. В результате работы он может достаточно сильно окислиться, и в таком случае очистить его можно только с помощью молотка.
