Что собой представляет современная водосточная система

Варианты системы водостока

При обустройстве жилого дома можно использовать разные виды водосточных систем для крыши. Комплексы классифицируются по материалу изготовления, типу конструкции, вариантам крепления и установки.

Водостоки организованного типа: описание и нормы

Одним из вариантов организации системы водоотведения являются организованные водостоки, представляющие собой совокупность желобов, труб и других элементов. Они соединены в целую систему, которая крепится снаружи здания на стены с помощью кронштейнов. Вода, проходя по желобам и трубам, поступает в ливневую канализацию или колодец, предназначенные для дальнейшего вывода влаги за пределы территории участка.

Организованные водостоки в частных домах обычно устраиваются снаружи здания

СНиП допускает устройство организованных водостоков на плоских или скатных кровлях любых типов. Свод норм и правил также предполагает следующие особенности обустройства организованных систем:

  • на каждый участок кровли, где присутствуют деформационные швы или стены, нужно устанавливать не менее двух воронок для обеспечения оперативного отведения воды;
  • стояки водостока нельзя монтировать в толще наружных стен. Обогрев водосточных элементов проводится с учётом требований безопасности;
  • чаши воронок следует прочно зафиксировать на стене с помощью металлических хомутов;
  • расстояние между наружными трубами комплекса водоотведения должно быть не менее 24 м, а площадь поперечного сечения определяют из расчёта 1,5 см2 на каждый квадратный метр площади крыши.

Организованный вариант систем отвода воды может быть нескольких типов. Самым популярным способом организации водостоков является установка сливных желобов. Изделия представляют собой полукруглые элементы, которые соединяются вместе для формирования линии необходимой длины. Соединять желоба можно с помощью специального клея или муфты. В первом случае детали скрепляются надёжно, но конструкция является неразборной. Муфты более практичны и обеспечивают нужную жёсткость водоотводящего канала.

Желоба имеют гладкую внутреннюю поверхность, по которой поток воды идет максимально быстро, не встречая на пути никаких препятствий

Для плоских кровель часто используют ливневую воронку, которая имеет круглую форму. Вода попадает в отверстие воронки, проходит по трубам и вытекает в канализацию. В зависимости от площади кровли, количества осадков в регионе и других факторов определяют число воронок, которые нужно установить на крыше. При этом можно организовать два варианта системы водостока. Традиционный предполагает самотёк воды по трубам, а при гравитационно-вакуумном осадки проходят через систему с сифоном. При этом на кровле устанавливают небольшое количество воронок.

В традиционных системах скорость потока определяется только углом наклона жёлоба, в более сложных гравитационно-вакуумных при высоком уровне осадков включается сифон и значительно увеличивает интенсивность водоотвода

Капельник для крыши представляет собой планку, которая закреплена на фронтоне или карнизе здания и защищает фасад дома от воздействия влаги. Принцип действия капельника заключается в том, что вода с кровли попадает на пластину, а затем в водосточный жёлоб. Далее осадки уходят по системе водоотвода и попадают в канализацию.

При правильной установке капельник защищает стропила и весь кровельный свес от намокания

Неорганизованный водоотвод

Водосток неорганизованного типа представляет собой лишь кровлю с правильным уклоном, который позволяет влаге свободно стекать вниз, не затрагивая фасад здания. При этом вода падает в непосредственной близости к фундаменту, что повышает риск гниения основания. Такой вариант водоотведения подходит для односкатных кровель с уклоном в сторону внутреннего двора.

При отсутствии комплекса желобов вода может попадать на поверхность стен и на фундамент, а в зимнее время образовывать большие сосульки

Неорганизованный водосток не подходит для жилых домов, так как не обеспечивает эффективное отведение воды. При создании такого варианта на иных зданиях следует учитывать особенности СНиП:

  • неорганизованные водостоки разрешены на зданиях не выше 5 этажей;
  • ежегодное количество осадков в регионе не должно превышать 300 мм/год;
  • на той стороне здания, куда обращён скат кровли, не должны располагаться балконы, постройки, проезжая или пешеходная дорога;
  • величина козырька кровельного покрытия не должна составлять менее 60 см.

Водосток неорганизованного типа подходит для подсобных строений, так как не может обеспечить хорошую защиту жилым домам.

Особенности выбора водосточной системы

Для того чтобы принять окончательное решение при выборе материала для водосточной системы, стоит объединить собранную информацию. Начнем с внешнего вида.

Внешний вид — металл или пластик

Более презентабельно смотрится система из металла. За счет улучшения технологии производства, сегодня существует широкий выбор форм и дизайна.

Если рассматривать вариант с пластиком – в этом случае существует огромный выбор цвета и формы. Систему водостока можно сделать менее заметной или наоборот интересной и креативной.

Внимание! Медь зеленеет и может не подойти к цветовой гамме дома

Срок службы

  1. Медь – минимальный срок 100 лет.
  2. Сталь – долговечный материал, при качественном защитном покрытии прослужит более 50 лет.
  3. Пластик – именитых брендов, имеющих сертификат соответствия Европейским стандартам, прослужит более 50 лет, при соблюдении температурного режима.
  4. Цинк с титановым напылением – 25-30 лет.
  5. Алюминий – 10 лет.

По этим показателям лидирует сталь и медь. Потратив средства один раз на их приобретение, можно забыть о дополнительных средствах на содержание и замену.

Прочность и надежность

По прочности на первом месте сталь, медь, ПВХ на третьем месте. По надежности медь, сталь, пластик.

Для того чтобы ответить на один из главных вопросов, можно выделить ряд негативных сторон каждого материала. Ведь знание слабых сторон поможет определить, подходит вам этот материал или нет.

Сталь — при повреждении защитного покрытия, подвержена коррозии. Как минус можно считать и необратимую деформацию.

Медь— несмотря на положительные стороны,  все же подвергается минимальной коррозии.

Пластик (некачественный)  – может рассыпаться под длительным влиянием отрицательных температур и воздействия ультрафиолета.

Алюминий – материал не выдерживает больших нагрузок, подвержен коррозии.

Соотношение цена качество

Сталь – средняя цена будет варьироваться от толщины и типа защитного покрытия.

Оцинкованная сталь с полимерным покрытием. Стоит чуть дороже пластика, но на голову выше по качеству и долговечности вне зависимости от климатических условий.

ПВХ – дешевые водосточные системы, дешевле, чем цинк медь и полимер. При соблюдении температурных режимов и выборе надежного производителя, прослужит долго.

Цена делает сегмент доступным и приемлемым.

Оцинкованная сталь без полимерного покрытия. Дешевый и достаточно качественный материал (при толщине покрытия более 140 г цинка на кв. м) прослужит 10-20 лет.

Медь –тяжелый монтаж и высокая цена, однако стоимость вполне оправдана за счет внешнего вида и продолжительной эксплуатации.

Алюминий и цинк – стоит одинаково, однако выбирая из двух зол, лучше отдать предпочтение цинку. Так как срок использования будет в несколько раз выше.

Какую выбрать по отзывам

По отзывам лидируют металлические водостоки с полимерным покрытием. Хотя сегодня изделия из ПВХ не уступают дорогим металлам. Из за многочисленных подделок и низкокачественных материалов без добавления ультрафиолетовых стабилизаторов, а также несоблюдения температурных режимов, пластиковые водостоки имеют плохие отзывы.

Стальные системы отличаются долговечностью. Систему из стали достаточно один раз установить, чтобы больше не думать о замене и порче материала. Экономию можно будет заметить спустя несколько десятков лет, когда сосед с более дешевым сегментом будет несколько раз менять водосток.

Медь неоправданно дорого стоит, поэтому часто покупатели переплачивают за блеск и дизайнерскую форму, чем за качество. Выбирать стоит скрупулезно, так как много подделки.

ВАЖНО! Примеси в материале снижают срок использования.

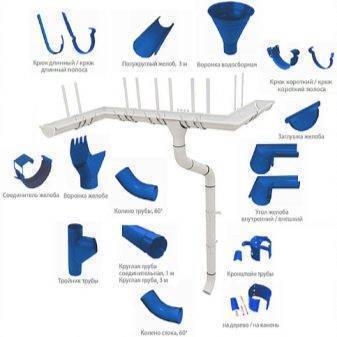

Устройство

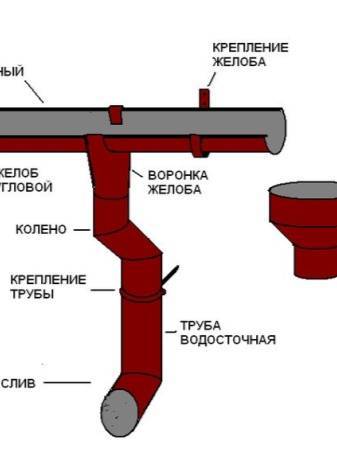

Водосливная система состоит из нескольких компонентов, каждому из которых отведена своя роль.

Кронштейны

С помощью данных деталей производится фиксация желоба водостока к крыше. Кронштейны могут отличаться по своей форме и материалу изготовления, но цветовое решение должно совпадать со стилем всей системы.

Исходя от формы элементы могут крепиться с помощью нескольких способов:

  • Наиболее распространенный вариант – это фиксация кронштейна к лобовой доске крыши. С помощью такого способа водоотлив с легкостью монтируется уже на готовую кровлю. Как правило, такие детали присутствуют в пластиковых системах. За счет вертикальных ребер кронштейны обладают устойчивостью к повышенным нагрузкам. Для металлических конструкций применяются короткие кронштейны, монтаж которых осуществляется в специальные костыли из металла. Установка желоба производится при помощи шпилек.
  • Второй способ заключается в монтаже водостока до укладки материала для кровли. Крепление желоба осуществляется на стропильную ногу. Подобное решение актуально для кровли с большой площадью, на которой уложен тяжелый материал. Чтобы повысить надежность фиксации, шаг между стропилами не должен быть более 600 мм.

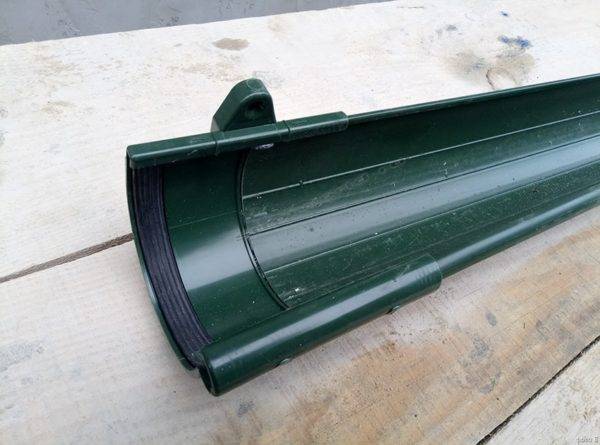

Желоб

Желоба могут обладать разными формами. Изготавливаются изделия прямоугольного, круглого, полукруглого, овального или комбинированного сечения. Желоб должен обладать идентичной с крюком формой.

Желоба симметричной формы относятся к категории универсальных. Универсальность заключается в беспрепятственном подборе комплектующих. Данное качество упрощает проектирование и расчет нужного числа всех составляющих для системы водостока.

Существуют различия по методу фиксации с кронштейнами. Быстрее всего собирается система, оборудованная обычным защелкиванием. В ней присутствуют поворотные защелки, с помощью которых можно с легкостью осуществить демонтаж определенной части желоба для замены или ремонтных работ.

Металлические желоба обладают меньшим сопротивлением, однако при его установке потребуется использование соединительной муфты, которая будет выполнять роль компенсатора. Чтобы обеспечить достаточную защиту от обледенения, нужно утеплять желоба или прибегать к электронагревательным проводам.

Уплотнители

Уплотнители изготавливаются из ЭПДМ-резины. Она представляет собой качественный заменитель каучуковых смесей, предназначенный для герметичного соединения деталей. Материалу свойственны высокие показатели эластичности, за счет чего он восстанавливает свой первоначальный вид даже после длительной эксплуатации.

ЭПДМ обладает устойчивостью к влаге, не подвергается влиянию внешней среды. Обычно уплотнитель покрывается силиконовой смазкой, благодаря чему установка отличается простотой, а само изделие дополнительно защищено от окружающих факторов.

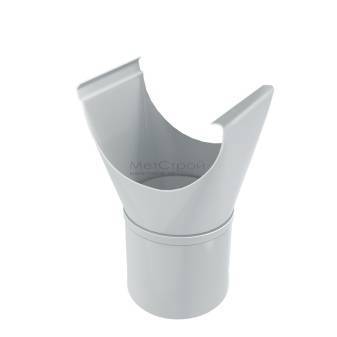

Водосборные воронки

Данные элементы водосточной системы отвечают за сбор воды, которая стекает по желобам и за дальнейшее направление жидкости в трубы. В пластиковых конструкциях они являются отдельной деталью. Существуют левые, правые и проходные воронки. Первые два типа обладают стенкой, которая выступает в качестве заглушки для желоба и монтируются в конце. Проходная воронка может располагаться в любом месте.

В металлических системах воронки могут устанавливаться в любом месте. Однако для установки потребуется создать отверстие круглой формы.

Колена

Колена внешне похожи на короткую загнутую трубу. Они используются в качестве соединительного элемента между трубой и воронками, а также для отведения жидкости от фундаментальной части здания. Для каждой трубы потребуется около трех колен, два из которых будут располагаться наверху и одно в нижней части.

Трубы

Существуют изделия с прямоугольным или круглым сечением. На функциональность это не оказывает никакого влияния. Выбор зависим только от внешнего вида фасада и всей водосточной системы. Длина трубы может составлять 1-4 метра. Пластиковые трубы отличаются от металлических тем, что они обладают одинаковым диаметром по всей длине. Поэтому для их соединения между собой потребуются муфты, что говорит о дополнительных затратах.

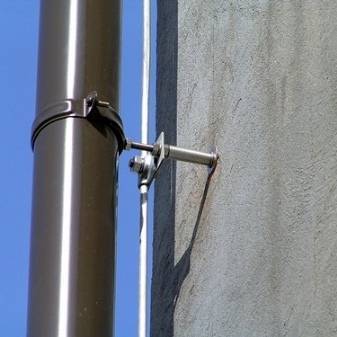

Хомуты

Элементы используются для фиксации труб к фасадной части. Они могут изготавливаться из разного материала и обладать разнообразными формами. Пластиковые хомуты обладают двумя точками опоры, металлические оснащены одним длинным метизом. Защелкивание производится во время обхвата трубы либо при помощи завинчивания.

Виды

Исходя от способа установки водосливы делятся на два типа:

  • внутренние;
  • наружные.

Организованные

Организованные водостоки представляют собой целиком продуманную систему, которая выступает в качестве защиты против негативного влияния влаги. Такое решение пришло на смену неорганизованным конструкциям и не является отдельным от всего здания компонентом.

Организованные водосточные системы способны выполнять сразу несколько функций, среди которых главной является защита фундаментальной части дома от влажности. Если здание не будет обеспечено водостоком, дождевые воды начнут сразу поступать к основанию дома. Некоторое время данный факт не будет доставлять неудобств, пока бетон не пропитается водой. Он станет более хрупким и в конечном итоге фундамент не сможет справиться со значительным весом построения.

Система отвода воды способна принести пользу внешней облицовки участка. Перед тем как дождевые воды впитаются в почву, они некоторое время будут располагаться на поверхности участка, создавая лужи. Скопления воды негативно влияют на вид территории.

Существуют современные водостоки, которые нацелены на защиту не только основной части дома и участка, но и самой крыши. К примеру, для строительных объектов с плоской крышей внутренние организованные водостоки способны выполнять эстетическую функцию. Благодаря современным материалам можно оборудовать водосток, который будет идеально комбинироваться с любым домом.

СНиП подразделяет организованные водостоки на две категории: внешние и внутренние. Функциональность обоих типов идентична, но в остальном изделия существенно различаются.

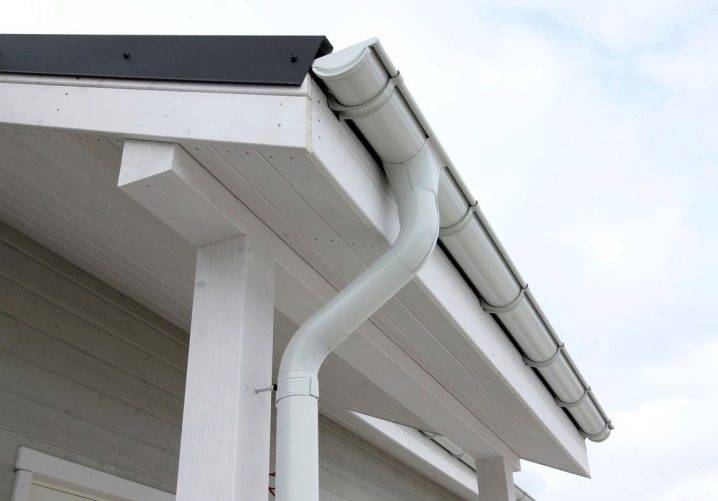

Внешние

Традиционные системы, оснащенные желобами и трубами на фасадной части дома, называют внешним организованным водостоком. Он используется для обустройства зданий с крышей покатого типа. Ключевой компонент подобной системы – желоб. На него возложены основные опции. Другие детали водостока выступают в качестве вспомогательных элементов. После водостока вся жидкость спускается напрямую в канализационные ливневки.

Обычно внешние водостоки присоединяются к дренажной системе участка, которая способствует защите от влажности и грунтовых вод. При оборудовании внешней водосточной системы потребуется большое количество вспомогательных деталей для труб: углы, отводы, тройники.

Внутренние

Внутренние организованные водосточные системы монтируются только на кровле плоского типа. Значительная часть компонентов располагается под облицовочным материалом, поэтому конструкция обладает таким названием. Над крышей выступают только воронки, на которые отведена функция сборника. В подобных системах не присутствуют желоба. Трубы считаются самой продолжительной деталью. Большая часть труб прячется под облицовкой кровли, но некоторое число элементов устанавливается на фасадной части дома, чтобы производить отведение воды из системы.

Внешние водоотливы подвергаются повышенным нагрузкам. Поэтому для обустройства такой системы следует выбирать только качественное и прочное сырье. Внутренние конструкции обеспечивают защиту не только фундаментальной части. Они исключают скопление жидкости на плоской крыше. Для этого на этапе установки облицовочного материала в месте, где будет монтироваться воронка, потребуется сделать небольшое углубление, благодаря которому будет обеспечено естественное перемещение жидкости.

Неорганизованные

Неорганизованные водостоки представляют собой систему, в которой не предусмотрены водосборные воронки, желоба и трубы для слива. Стекание атмосферных осадков производится напрямую на землю с помощью угла ската крыши.

Не обустроенные водосточные системы привлекают многих пользователей тем, что для их обустройства потребуются минимальные денежные вложения, а также легкостью в создании. Вода самостоятельно стекает с крыши, так как конструкцией не предусмотрены дополнительные детали и уклоны.

К недостаткам можно отнести следующее:

  • Неблагоприятное влияние влажности на цокольную часть здания. Поэтому специалисты рекомендуют систематически производить обновление гидроизоляционного слоя.
  • В структуру фундамента проникает влага. Из-за этого фундаментальная основа начинает разрушаться. Чтобы исключить деформации, потребуется создать под грунтом дренаж
  • Неорганизованный водосток негативно воздействует на стены зданий. Поэтому при строительных работах потребуется создание вспомогательного гидроизоляционного слоя на стенах.

Монтаж

Перед началом установочных работ ливневой канализации выполняется её расчет и проектирование. Потребный диаметр системы рассчитывается согласно СНиП. Для того чтобы определить размер водостоков, необходимо учесть ряд факторов:

  1. Среднегодовое количество осадков;
  2. Объем воды;
  3. Общую площадь стока. Расчет этого параметра разнится в зависимости от типа канализации. Для линейной он вычисляется путем общей площади участка, а для точечной – исходя из площади кровли;
  4. Тип грунта, глубина промерзания и грунтовых вод.

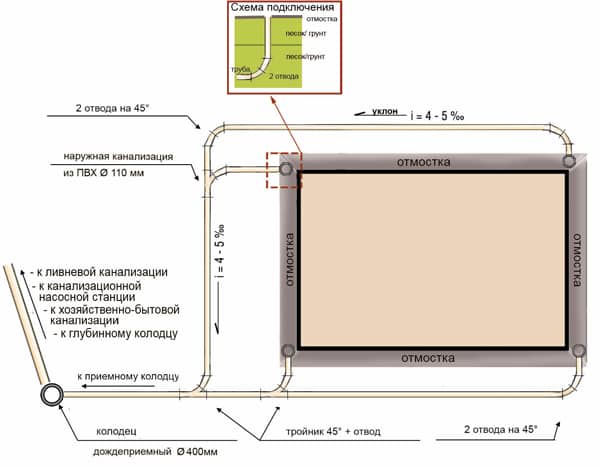

Фото — проект установки

Все данные, кроме объема воды, можно узнать в службе геодезии Вашего района. Для расчета объема существует формула:

Q=(q*20)*F*Ψ, где

  • q*20 – это интенсивность осадков;
  • F – площадь обслуживаемой поверхности;
  • Ψ – коэффициент в зависимости от материала зоны канализации. Для щебня – 0,4, для бетона – 0,85, для асфальта – 0,95, для кровель – 1.

Последовательность работ и правила установки ливневой канализации:

  1. Разрабатывается план (техническое задание) и смета. Это поможет сэкономить средства и время установки стоков. Типовой проект включает в себя данные о размере и месте установки сети, обозначения труб и прочие конструктивные данные;
  2. После осуществляется рытье траншей. Нормы, по которым проводится прокладка трубопровода зависят от конкретного региона и нужного диаметра водостоков. Если сечение трубы не превышает полуметра, то её устанавливают на глубине 30 см. Если превышают, то на глубине 70 и ниже;
  3. Колодцы, очистные сооружения и сточные каналы нельзя устанавливать ниже уровня промерзания грунта. Такая прокладка нецелесообразна и может негативно отразиться на эффективности системы;
  4. Обязательно учитывается уклон дренажа. Монтаж ливневой канализации производится под уклоном 0,5 см на каждый погонный метр, также труба обязательно должна быть ниже, чем фильтрующий патрон;
  5. Устанавливаются водоприемные воронки. К ним подводятся выходы водостоков с кровли;
  6. После этого начинается установка магистралей. Перед их монтажом нижняя часть траншей уплотняет песчано-щебневой подушкой. Одновременно укрепляется яма для установки колодца;
  7. Монтируется приемник, к нему под наклоном подключаются магистральные направляющие. Иногда устройство ливневой канализации также включает в себя установку промежуточных смотровых колодцев. Их монтируют после разветвления труб;
  8. Все части сети соединяются в единую систему при помощи фитингов. Места стыков герметизируются. Строительство завершается установкой решеток или засыпкой каналов (в зависимости от типа конструкции).

Обслуживание ливневой канализации требует особого подхода:

  1. Очистка стоков выполняется раз в полгода. Это необходимо для защиты системы от заиливания и снижения эффективности;
  2. Пескоуловители также прочищаются, но они обслуживаются каждые 3 месяца;
  3. К колодцам обязательно должен быть свободный доступ. Это также нужно для препятствия заиливанию.

Система периодически прочищается биологическими или химическими реагентами. Плановый ремонт (проверку фитингов и швов) проводят раз в год.

Видео: строение ливневой канализации

Материалы для устройства наружного водостока

В качестве таковых для водостоков используются:

  • Оцинкованная сталь.
  • Медь.
  • ПВХ.

Первая чаще всего применяется в многоквартирных домах. Это недорогой вариант, к тому же не представляющий ценности для воров. Плюсом таких систем стало и то, что они стали выпускаться в разном цветовом исполнении; этого достигают либо нанесением полимерного покрытия, либо окраской.

Медь в последнее время получила распространение как в частных домах, так и при реставрационных работах: иногда именно этот материал подходит по цвету к кровле старого здания. Единственным недостатком меди является ее дороговизна.

Пластиковые водосливы могут быть сделаны даже из канализационных труб, хотя выпускаются и специализированные изделия. Они дешевы, просты в сборе и легко заменяются на аналогичные в случае выхода из строя, ведь весят они немного.
