Конструкция мокрого колодца: достоинства и недостатки, разновидности и инструкция по монтажу

Альтернатива пластиковой вставке

Прежде необходимо опустошить  подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Особенности конструкции


Устройство мокрого дренажного сооружения включает в себя следующий перечень составляющих элементов:

  • закрывает вход к подземной системе дренажных коммуникаций канализационный люк;
  • основной частью конструкции является шахта;
  • в качестве несущего составляющего элемента выступает горловина (если устройство дренажной канализации производится в пешеходной зоне, то этот элемент можно не использовать);
  • днище сооружения предназначено для сбора осадка в виде песка, ила и других взвешенных частиц.

Взглянув на чертёж, можно понять, что сам колодец представляет собой цилиндрическую ёмкость, которая может выполняться из разных материалов. Чаще всего для этих целей используются бетонные, полимерные или пластиковые конструкции. При этом бетонные конструкции бывают разных размеров. Они долговечные и прочные, но для их монтажа нужна грузоподъёмная техника.

Колодец-гаситель напора канализации и типовой чертеж

Монолитные бетонные колодцы

Наибольшая глубина установки колодца для воды может быть достигнута при обустройстве полностью монолитной армированной конструкции из бетона, получаемой:

  • методом постепенного наращивания путем перестановки опалубки снизу-вверх;
  • последовательной заливкой колец на высоту ограждающей формы, подрыванием и опусканием ее вглубь, после чего производится наращивание армирующего каркаса и переустановка опалубки. Операции повторяются нужное для достижения водоносного слоя количество раз.

Устройство железобетонных монолитных колодцев для питьевой воды достаточно трудоемкое и затратное по времени производства работ мероприятие, которое рационально использовать только при возможности разового выполнения работ путем обустройства сплошной двусторонней опалубки и арматурного каркаса на всю высоту, с последующей периодической заливкой всего объема, с интервалами необходимыми для уплотнения бетона при помощи глубинных вибраторов. Внешние опалубочные элементы колодцев при такой организации процесса являются несъемными и подлежат обратной засыпке вместе с монолитной шахтой.

Как определиться с видом колодца

Тип и вид смотрового водопроводного колодца выбирают по таким критериям:

  • Назначение резервуара. Геометрия шахты будет всегда одинаковой, однако параметры колодца меняются в зависимости от цели его обустройства. Под ревизию можно обойтись менее надежным кирпичом или деревом. Под установку насосного оборудования желательно смонтировать более прочный резервуар из полимера или железобетона.
  • Финансовые возможности мастера. Кто-то предпочитает сэкономить на этом этапе строительных работ, а кто-то вкладывается основательно в каждый элемент. Дороже всего обойдется устройство колодца из ЖБ колец. Дешевле поставить пластиковый резервуар.
  • Трудоемкость процесса. Быстрее смонтировать полимерный (полипропиленовый или полиэтиленовый) колодец. Максимальное количество времени отнимет кирпичная кладка.

На окончательный выбор может повлиять наличие строительного материала на участке у мастера.

Что такое система дренажа, зачем она нужна?

Дренажная система на участке представляет собой сложный комплекс сооружений, состоящий из отводных трубопроводов, колодцев, крепежных и соединительных элементов, защитных, герметизирующих и других дополнительных материалов и оборудования. Она выполняет несколько важных функций:

  • снижение уровня грунтовых вод и их давления на стены и фундамент дома;
  • предотвращение затопления подвальных пространств;
  • осушение территории, прилегающей к строению;
  • уменьшение чрезмерного воздействия влаги на корневую систему плодовых деревьев.

Существует два основных вида дренажной системы для отвода грунтовых вод:

  • открытый (открытое поверхностное дренирование) – это обычные канавы с уклоном, направленные к естественным водосборникам или в дренажные колодцы;
  • закрытый (закрытые системы отведения) к ним относятся канавы, заполненные слоем песка или щебня, с установленными в них лотками или трубами, и засыпанные сверху грунтом.

Наиболее востребованным видом дренажа на участках является закрытый вариант, одним из главных элементом которого являются колодцы.

Дренажные колодцы – это инженерные сооружения, представляющие собой емкости с закрытым дном (или без него), в шахту которой подведены трубы дренажной системы. Они служат ее важнейшим элементом и позволяют проводить очистку, осуществлять наблюдение за корректной работой, осушать территории (применяться в качестве водоприемника). Колодцы после установки погружены в землю, а верхняя часть закрыта люками.

Они имеют рабочую комплектацию:

  • гофрированная пластиковая труба (или железобетонное кольцо), выполняющая функции рабочей камеры (шахты);
  • люк или крышка (обычно с муфтой и уплотнительным кольцом);
  • заглушка на дне (для некоторых видов);
  • врезки входных и выходных труб (при их наличии), располагаемые на высоте не менее 50 см от дна;
  • насос постоянного или периодического применения – в случаях отсутствия фильтрации, слива или в виде дополнения к ним.

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений.  Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом  — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел»,  спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3).  Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Разновидности дренажных колодцев по выполняемым функциям

При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.

  1. Смотровые колодцы имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
  2. Накопительные емкости предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
  3. Накопительные резервуары соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
  4. В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители, которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
  5. В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы. Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
  6. Ливневые колодцы применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.

Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.

Типы колодцев

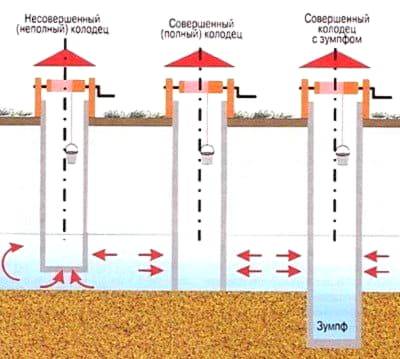

Существует три типа, которые определяют эксплуатационный запас воды внутри гидротехнического сооружения и способа ее подачи в ствол.

  1. Колодцы несовершенного типа. Сооружают эту разновидность так, чтобы шахта не упиралась в твердую породу. То есть стенки формируются так, чтобы ствол сооружения погружался в водоносный слой примерно на 70%. То есть забор воды в колодец производиться и через стенки строения, и через дно.
  2. Совершенного типа. Это когда ствол шахты упирается в прочную породу. В этом случае вода проникает в колодец только через стенки.
  3. Совершенного вида с зумпфом. Последний – это водосборник, который закладывается в нижнем прочном слое. А вода поступает в сооружение сквозь стенки шахты.

Три типа колодцев для воды

Сооружение колодца для воды

Шахтные колодцы строятся по различным методикам. Они зависят от материала, применяемого для строительства ствола. Основной объем работ – отрыв шахты – производится обычно вручную — самостоятельно или с привлечением помощников.

Водяной колодец из бетонных колец

Строительство колодца из бетонных колец заводского изготовления происходит в следующей последовательности:

  1. Выкапывается приямок на 200 – 300 мм больше, чем диаметр кольца;
  2. Устанавливается первое кольцо;
  3. Внутри него производится дальнейший отрыв, кольцо опускается под собственным весом;
  4. При полном погружении кольца устанавливается второе кольцо, кольца соединяются в замок;
  5. Далее подобным образом устанавливаются все последующие элементы;
  6. При достижении воды производится заделка швов пескоцементным раствором.

Строительство из колец пользуется популярностью из-за высокой скорости и простоты сооружения. Недостатком является необходимость привлечения крана или манипулятора для последовательной установки колец.

Колодец для воды из дерева

Деревянные срубы для обрамления шахт применяются сейчас очень редко. Это обусловлено наличием современных материалов, недолговечностью дерева.

Для строительства сруба используют породы древесины, не выделяющие значительные количества побочных компонентов – смол, дубильных веществ и так далее.

Методика строительства сходна с использованием бетонных колец – части сруба присоединяются отдельными сегментами. Наружная часть сруба качественно утрамбовывается и уплотняется глиной средней жирности.

Колодец для воды из пластиковых колец

Пластиковые кольца различных диаметров и высот очень удобны для строительства колодца. Строительство протекает по сходной методике, кольца соединяются резьбой. Резьбовое соединение герметизируется сантехническим герметиком.

Преимуществом пластика является незначительный вес, недостаток – довольно высокая стоимость (от 10 тысяч рублей за 1 кольцо).

Колодец для воды из кирпича

Колодцы из кирпича сооружаются при полном отрыве ствола шахты, поэтому имеют глубину не более 10 метров. Проводить работы в более глубоких шахтах опасно – существует вероятность обрушения грунта.

Ствол выкладывается круглого сечения, толщиной в 1 кирпич. Зачастую сооружается стальной армирующий каркас для укрепления конструкции. Не всякий кирпич подойдет для строительства колодца – лучшим материалом считаются качественно отожженные кирпичи.

Иногда неглубокие колодцы (до 5 метров) выполняют заливкой бетонным раствором в опалубку из досок. При этом применяются высококачественные марки портландцемента, сооружается армирующий каркас из стальной арматуры диаметром 4 – 6 мм.

Технология строительства

Перед тем как самому сделать колодец, надо выбрать его конструкцию и материалы, которые будут формировать ствол сооружения. Наиболее распространенная конструкция – вертикальная шахта. Состоит она из трех основных частей.

  • Оголовок. Это самая верхняя часть, которая защищает колодец от загрязнения и замерзания.
  • Ствол. По сути, это и есть шахта, по которой производится транспортировка воды. Его обязательно облицовывают прочным материалом, что дает возможность не осыпаться стенкам.
  • Водоприемник или водосборник. Самая нижняя часть, где скапливается вода.

Как видите, строение колодца несложное, так что можно говорить о его строительстве своими руками. Но при этом надо учитывать глубину ствола. Именно от этого размера зависит вид сооружения, которое делится на три позиции: несовершенный колодец, то есть неполный, совершенный и совершенный с зумпфом (водосборником). Чтобы вы поняли, о чем идет речь, посмотрите фото ниже.

Разновидности колодцев

Внимание! Не стоит думать о том, что лучше, если объем воды в колодце большой. Если потребляемость низкая, а объем большой, то всегда присутствует вероятность, что вода в водосборнике начнет застаиваться. Поэтому для дачи оптимальный вариант – совершенный (полный) колодец

Поэтому для дачи оптимальный вариант – совершенный (полный) колодец.

Сборка шахты из пластиковых элементов

Полимерные колодцы являются новшеством на рынке дачных гидротехнических сооружений и пока не стали достаточно распространенными, хотя имеют весь необходимый для этого набор положительных свойств:

  • конечная стоимость сопоставимая с колодцами для воды, сооружаемыми из бетонных колец;
  • на порядок меньшая масса конструктивных элементов, имеющих при этом большую длину (1500 мм);
  • высокая герметичность сборки, достигаемая за счет резьбового соединения элементов и превосходящая даже показатель, который имеют колодцы железобетонные, за счет полной водонепроницаемости стенок;
  • допустимое рабочее давление на внешние и внутренние стенки – 50 кПа;
  • эксплуатационная температура от -70 до +500С;
  • срок использования свыше 50 лет.


Полимерные колодцы Альтернативой пластиковым гофрированным трубам, со способностью к восприятию внешних нагрузок сопоставимой с той, которую имеют бетонные колодцы, может стать полимерпесчаная композиция, применяемая для изготовления колец высотой 200 мм и с толщиной стенок – 45 мм. Диаметр водяного колодца из таких деталей может быть только 970 или 1060 мм, так как выпускаемые элементы имеют исключительно такие размеры. Схема сборки колодца из песчанополимерных колец подразумевает фиксацию звеньев при помощи специальных замков, обеспечивающих жесткость конструкции.

Монтаж сооружения

Схема монтажа мокрого колодца.

Прежде чем приступить к монтажу такого устройства на водопроводе, нужно сделать проект, рассчитав необходимые размеры в зависимости от используемого дополнительного оборудования. Составляют схему размещения, для этого лучше воспользоваться услугами специалистов, поскольку многое зависит от особенностей почвы, залегания водоносных слоев и т.д.

Алгоритм действий будет следующим:

  1. После составления проекта и схемы переходят к подготовительным работам. Их сложность зависит от типа почвы: плодородные грунты облегчают монтажные работы, сложные грунты с низкой водопроницаемостью могут требовать замены верхнего слоя.
  2. Осуществляется устройство шахты колодца и ее подготовка для будущей конструкции. Сначала к шахте подводят трубы. Затем действуют в зависимости от выбранного материала, например если используются железобетонные кольца, нужно обеспечить доступ спецтехнике для их установки.

Проще всего осуществляется монтаж пластикового колодца:

  1. Если отверстия для труб не сделаны в фабричных условиях, нужно вырезать их самостоятельно.
  2. Устанавливают днище, а соединения герметизируют с помощью мастики.
  3. Подготавливают дренажную канаву, используя песок и щебень, устанавливают емкость, подводят к ней трубы (герметичность обеспечивают резиновые манжеты).
  4. В верхней части конструкция засыпается щебнем, затем укладывают пластиковую крышку-люк.

Кирпичные и бетонные колодцы имеют более сложную схему установки.

Рекомендуется обратиться к специалистам, поскольку устройство кирпичной кладки требует особых навыков, а с укладкой колец невозможно справиться без посторонней помощи.

В некоторых регионах выпадает большое количество осадков, и сезонные паводки могут повредить несущие конструкции зданий. Избыток воды на участке приводит к тому, что почва становится заболоченной, а значит, об урожае придется забыть. И чтобы такого не произошло, достаточно установить мокрый колодец, чтобы он стал частью дренажной системы.

Способы копки

Есть две технологии, по которым копают колодец. Оба способа используются, просто на разных глубинах. И у обоих есть недостатки.

Поочередная установка колец

Первое кольцо ставят на грунт, который постепенно вынимают изнутри и под бортиком. Постепенно кольцо опускается. Тут очень важный момент: необходимо следить за тем, чтобы оно опускалось строго вниз, без перекосов. Иначе шахта получится наклонной и, рано или поздно, осадка колец прекратиться.

Чтобы избежать перекоса, необходимо контролировать вертикальность стенок. Делают это привязав к бруску отвес и уложив его на кольцо. Дополнительно можно контролировать и вверху уровнем.

Инструменты, необходимые для рытья колодца

Когда верхний край кольца сровнялся с уровнем грунта, накатывают следующее. Его ставят строго сверху. Работу продолжают. Если на первом кольце грунт можно перекидывать через борт лопатой с укороченным черенком, то на следующих приходится уже вынимать при помощи ворота или треноги и блока. Таким образом работать должны не менее двух человек, а ворочать кольца нужны, как минимум трое, а то и четверо. Так что выкопать колодец самостоятельно, в одни руки, невозможно. Разве что приспособить лебедку.

Так, постепенно, наращивается глубина колодца. Когда опускается кольцо в уровень с грунтом, на него ставят новое. Для спуска используют вбитые скобы или приставные лестницы (правильнее — скобы).

Достоинства такого способа копки колодца:

  • Можно проконтролировать насколько плотно и ровно стало кольцо.
  • Можно уложить те самые резиновые прокладки, которые обеспечат герметичность или ставить их на раствор.
  • Стенки не осыпаются.

Это все плюсы. Теперь о минусах. Работать внутри кольца неудобно и сложно физически. Потому по этому методу копают в основном на небольшую глубину — 7-8 метров. Причем в шахте работают по очереди.

Строение «ножа» для более легкой проходки грунта при рытье колодцев

Установка колец после достижения водоносного слоя

Сначала копается шахта без колец. При этом следят за стенками. При первых признаках осыпания ставят внутрь кольца и продолжают углублять по первому способу.

Если на всем протяжении грунт не осыпается, достигнув водоносного слоя, останавливаются. При помощи крана или манипулятора в шахту укладывают кольца. Затем, углубляют еще на пару колец по первому методу, увеличивая дебит.

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

При работе также необходим контроль вертикальности стен, но он в определенных пределах может корректироваться. Способ контроля аналогичен — отвес, привязанный к бруску и спущенный в шахту.

Достоинства этого метода:

  • Шахта более широкая, работать в ней удобнее, что позволяет делать более глубокие колодцы.
  • Можно сделать наружную герметизацию нескольких верхних колец, что минимизирует возможность попадание самых загрязненных вод.

Недостатков больше:

  • Сложно проконтролировать герметичность стыка колец: в шахте во время установки находится запрещено. Ворочать в ней уже установленное кольцо невозможно. Оно весит сотни килограммов.
  • Можно пропустить момент, и шахта осыпется.
  • Плотность засыпки промежутка между стенкой шахты и кольцами остается меньше, чем «родной» грунт. В результате талые и дождевые воды будут просачиваться вглубь, где через щели попадут внутрь. Чтобы этого избежать, делают вокруг колодца защитный круг из водонепроницаемого материала (гидроизоляционная мембрана) с уклоном от стенок колодца.

Все о колодцах. Основные виды колодцев

Колодцы — гидротехнические сооружения, предназначенные главным образом дли добычи воды из подземных источников. колодцы используются, кроме того, и для получения воды из открытых водоемов (инфильтрационные колодцы), а также для удаления жидких отбросов (поглощающие колодцы).Колодцы представляют собой выкопанные в земле вертикальные шахты или скважины, достигающие водоносного горизонта, и служат, как правило, для организации местного водоснабжении. Буровые колодцы иногда используют в качество источника и при централизованном водоснабжении. В крупных городах применение колодцев для централизованного водоснабжения не получило широкого распространения в силу ограниченного дебита воды.

В зависимости от местных условий, глубины залегания водоносных горизонтов, потребностей водоснабжения и технических возможностей сооружают шахтные (срубовые) или буровые (трубчатые) колодцы. Устройство трубчатых колодцев предпочтительнее, т. к. по сравнению со срубами трубы значительно лучше предохраняют воду от загрязнений.

Глубина колодца может колебаться от нескольких метров до десятков и даже сотен метров (артезианские колодцы) и зависит от глубины залегания водоносных горизонтов. Дебит воды, получаемой из колодцев, колеблется от 1,5—7 (шахтные и мелкие трубчатые колодцы) до 400 м3 в сутки (крупные трубчатые колодцы). Вода в колодцах устанавливается на определенном уровне, который называется статическим. Однако при постоянном заборе воды из колодцев количество ее, поступающее из почвы, оказывается недостаточным для поддержания в колодцах статического уровня, и она устанавливается на более низком уровне, который называется динамическим.

В результате вода постоянно притекает в колодец, а в почве вокруг него образуется зона некоторого разрежения, имеющая вид воронки, расширяющейся кверху (депрессионная воронка). Разница высоты статического и динамического уровней, а следовательно, и величина депрессионной воронки зависят от интенсивности откачивания воды. Величина депрессионной воронки имеет большое гигиеническое значение, т. к. по ее размеру можно определить зону наиболее вероятного подсасывания загрязнений в колодцах, и служит критерием для установления зон санитарной охраны.

Качество воды, получаемой из колодцев, зависит от глубины их, благоустройства, способа забора воды, местных гидрогеологических и гигиенических условий. Как правило, с увеличением глубины колодца бактериальное загрязнение воды, получаемой из них, снижается, а количество растворенных солей и степень жесткости увеличиваются. Из правильно устроенных колодцев обычно получают воду, по своим качествам пригодную для использования без дополнительной обработки.

Для получения доброкачественной воды рекомендуется устраивать колодцы на возвышенном месте, в достаточном удалении от мест загрязнения (не ближе 25 м от скотных дворов, сараев, дворовых уборных, мусорных куч, помойных ям и т. д.) с учетом строения почвы. При близком расположении к указанным объектам, высокой степени проницаемости почвы или неправильном устройстве этих объектов загрязнения из них могут просочиться в колодец. Глубину колодца рекомендуется доводить до второго или третьего водоносных горизонтов, что в значительной степени снижает возможность загрязнения воды. Территория вокруг К. должна быть благоустроена и содержаться в чистоте. Участок земли, прилегающий к колодцу в радиусе около 5 м, следует огородить; в радиусе 2—3 м земля должна иметь твердое покрытие. Для обеспечения оттока проливаемой воды сооружают водоотводные желоба или роют канавки.

Разновидности ревизионных колодцев и допустимое расстояние между ними

Смотровые

Устанавливаются для свободного доступа и обслуживания системы. Расстояние между колодцами указано в таблице.

Сечение трубы (мм)Расстояние между колодцами (м)
15035
200-45050
500-60075
700-900100
1000-1400150
1500-2000200
>2000250-300

Поворотные

Монтируются в местах где трубы образуют поворотный угол

  • Расстояние между колодцами считается по прямому отрезку трубопровода.
  • Длина отрезка указана в СНиПе. Если не выдержать требование, придется устанавливать дополнительный колодец.

Перепадные

Конструкции необходимы на участках с изменением высоты прокладки труб

  • Нормативов по расстоянию между этими конструкциями СНиП не установили, но предъявляются следующие требования
  • Один перепад не может быть более 3 метров. Если уклон более этого метража, то создается ступенчатая переливная система с колодцами.
  • При перепаде 50 см, колодец можно заменить на переливной

Узловые

Используются в местах соединения патрубков. Расстояние зависит от диаметра патрубка.

·      Диаметр (мм)·      Расстояние (м)
·      600·      1
·      700·      1,25
·      800-1000·      1,5
·      1200·      2

При обустройстве наружной канализационной магистрали следует учесть, что расстояние от канализации до источника с питьевой водой должно быть не менее 30 метров.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
