Какие бывают типы систем отопления помещений

Водяное отопление

Эти типы системы отопления имеют общую черту: для транспортировки тепловой энергии от источника тепла к отопительным приборам используется жидкий теплоноситель.

Водяной тип отопления, в свою очередь, можно классифицировать по длинному ряду признаков.

Источник тепла

В этой роли могут выступать:

Котельная или ТЭЦ. Теплоноситель транспортируется к дому по двум ниткам теплоизолированной трассы (подающей и обратной); на вводе в дом монтируется элеваторный узел, стабилизирующий температурные параметры отопления за счет вовлечения части теплоносителя в повторную циркуляцию. Главный недостаток схемы – большие потери тепла при транспортировке.

Настенный газовый котел.

  • Дрова, уголь. Затраты несколько выше (1,1 – 1,4 руб/КВт*Ч). Главный недостаток – низкая автономность котлов: им требуется периодическая загрузка топлива и удаление золы.
  • Котел на дизтопливе, напротив, не требует внимания владельца неделями. В недостатки можно записать необходимость хранения большого количества топлива, запах, высокий уровень шума при работе соляровой горелки и дороговизну тепла (3,2 руб/КВт*ч).
  • Наконец, электрокотлы всех видов (ТЭНовые, индукционные и электродные) наиболее удобны в эксплуатации и безопасны. Они не требуют ни частого обслуживания, ни отвода продуктов сгорания. За все хорошее приходится платить; в данном случае – вполне конкретными деньгами из расчета примерно 3,6 – 3,8 рубля за киловатт-час.

Циркуляция теплоносителя

Она может быть естественной и принудительной.

Тип циркуляцииОписание
Естественная (гравитационная)Нагрев воды в теплообменнике котла снижает ее плотность. Расширившись, горячий теплоноситель вытесняется более холодной водой в верхнюю часть контура. Возвращаясь к котлу через отопительные приборы, вода отдает избыточное тепло.
ПринудительнаяДвижение воды обеспечивается работой циркуляционного насоса с постоянной или регулируемой производительностью.

Простейшая гравитационная схема.

Направление движения теплоносителя

Оно может быть тупиковым и попутным.

  1. Тупиковый тип системы отопления подразумевает, что на разных участках контура теплоноситель движется в противоположных направлениях.
  2. Попутное движение означает, что ни в одной точке контура вода, антифриз, масло и т.д. не меняют направления движения на противоположное.

Разница понятна из схемы.

Верхний и нижний розлив

Здесь все просто: схема с верхним розливом предполагает, что лежневка подачи отопления (горизонтальная ветка трубопровода, объединяющая стояки) находится на чердаке, а лежневка обратки – в подвале.

Один из вариантов верхнего розлива.

В случае нижнего розлива, соответственно, обе лежневки разводятся по подвалу. Стояки соединяются попарно; каждая пара объединяется перемычкой на верхнем этаже дома или в подвале.

Типичная комбинированная разводка.

Подключение отопительных приборов

По этому признаку выделяют однотрубную и двухтрубную схемы.

  1. В первом случае розлив представляет собой кольцо между входным и выходным патрубками котла или домовыми задвижками элеваторного узла. Отопительные приборы разрывают его или, что куда разумнее, врезаются параллельно розливу.
  2. Вторая схема подразумевает, что каждый радиатор или конвектор – это перемычка между розливами подачи и обратки.

Однотрубный и двухтрубный контуры.

Как производится расчет платы за отопление для индивидуалов?

Согласно определению Конституционного суда, принятому 20 декабря 2018 года, Правительство РФ утвердило новый порядок расчета по отоплению, начиная с 28 декабря 2018 года.

Постановление касается 2-х категорий собственников жилья: установивших индивидуальные счетчики отопления и индивидуальные котлы для обогревания. Раньше законом не предусматривался расчет оплаты за тепло, если в МКД не у всех собственников были теплосчетчики.

Теперь собственник будет платить отдельно за лично потребленное тепло и отдельно за обогревание общего имущества, включающего подвалы, подъезды и т.д. За общее потребленное тепло оплата будет производиться согласно доли в общем имуществе.

Согласно принятым поправкам в Правила предоставления коммунальных услуг собственникам №354, изменения внесены и в Жилищный кодекс. Они обязывают при расчете платы за отопление учитывать показания индивидуальных счетчиков тепла.

Итак, все собственники многоквартирных домов, желающие установить индивидуальное отопление, могут не переживать о повышенных тарифах и несправедливом перераспределении платы за тепло.

Паровое отопление

Паровое отопление — одна из разновидностей систем отопления зданий. В отличие от водяного или воздушного отопления, теплоносителем является водяной пар. Иногда в быту водяное отопление зданий неправильно называют «паровым», хотя в жилых и общественных зданиях применение парового отопления сейчас запрещено строительными нормами и правилами.

Особенностью парового отопления является комбинированная отдача тепла рабочим телом (паром), которое не только снижает свою температуру, но и конденсируется на внутренних стенках отопительных приборов. Удельная теплота парообразования (конденсации), которая выделяется при этом, составляет около 2300 кДж/кг, тогда как остывание пара на 50 °C дает только 100 кДж/кг.

Источником тепла в системе парового отопления может служить отопительный паровой котёл, отбор пара из паровой турбины или редукционно-охладительная установка (РОУ), снижающая давление и температуру пара энергетических котлов до безопасных для потребителя параметров. Также источником вырабатываемой тепловой энергии с паром могут служить утилизационные установки, устанавливаемые, например, на металлургических предприятиях. Отопительными приборами являются радиаторы отопления, конвекторы, оребрённые или гладкие трубы. Образовавшийся в отопительных приборах конденсат возвращается к источнику тепла самотёком (в замкнутых системах) или подаётся насосом (в разомкнутых системах). Давление пара в системе может быть ниже атмосферного (т. н. вакуум-паровые системы) или выше атмосферного (до 6 атм). Температура пара не должна превышать 130 °С. Изменение температуры в помещениях производится регулированием расхода пара, а если это невозможно – периодическим прекращением подачи пара. В преддверии морозов иногда приходится заранее прогревать здание, чтобы использовать его тепловую инерцию (т. н. «перетоп»).

Преимущества и недостатки

Преимуществами парового отопления являются:

  1. Небольшие размеры и меньшая стоимость отопительных приборов.
  2. Малая инерционность и быстрый прогрев системы.
  3. Отсутствие потерь тепла в теплообменниках.

Недостатками парового отопления являются:

  1. Высокая температура на поверхности отопительных приборов.
  2. Невозможность плавного регулирования температуры помещений.
  3. Шум при заполнении системы паром.
  4. Сложности монтажа отводов к работающей системе.

Из-за невысокой стоимости паровое отопление широко применялось в первой половине XX века. В настоящее время паровое отопление может применяться как при централизованном, так и при автономном теплоснабжении в производственных помещениях, в лестничных клетках и вестибюлях, в тепловых пунктах и пешеходных переходах. Целесообразно использовать такие системы на предприятиях, где пар так или иначе применяется для производственных нужд.

Виды парового отопления

При паровом отоплении в приборах выделяется теплота фазового превращения в результате конденсации пара. Конденсат удаляется из приборов и возвращается в паровые котлы.

Системы парового отопления по способу возвращения конденсата в паровые котлы разделяются на замкнутые с самотечным возвращением конденсата рис а) и разомкнутые с перекачкой конденсата насосами. рис б)

В замкнутой системе конденсат непрерывно поступает в котлы под действием разности давления, выраженного столбом конденсата высотой h (см. рис. а) и давления пара в котлах. Поэтому отопительные приборы должны находиться достаточно высоко над паросборниками котлов (в зависимости от давления пара в них).

В разомкнутой системе парового отопления конденсат из отопительных приборов непрерывно поступает в конденсатный бак и по мере накопления периодически перекачивается конденсатным насосом в котлы на тепловой станции. У такой системы расположение бака должно обеспечивать стекание конденсата из нижнего отопительного прибора в бак, а давление пара в котлах преодолевается давлением насоса.

В зависимости от давления пара системы парового отопления подразделяются на субатмосферные, вакуум-паровые, низкого и высокого давления (табл. 1.)

Полезные советы

Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором — 12%. Разница в потерях — целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива

Для частных домов это очень важно

Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.

Виды водяного отопления

Системы отопления по способу создания циркуляции делятся на; с естественной циркуляцией (гравитационные) и с механическим побуждением циркуляции воды при помощи насосов. Принципиальная схема системы водяного отопления с естественной циркуляцией теплоносителя показана ниже на рисунке. Вода от котла к приборам теплообменника и обратно двигается под действием гидростатического напора. Возникающего благодаря различной плотности охлажденной и нагретой жидкости (теплоносителя).

Какая же сила заставляет воду циркулировать в системе, т.е. двигаться по трубам из котла в нагревательные приборы и обратно в котел? Эта сила как правило возникает при нагревании воды в котле и охлаждении ее в нагревательных приборах. Вода, нагретая в котле (1), как более легкая, поднимается по главному подающему стояку вверх. Из стояка она поступает в подающий трубопровод (4), а из него через подающие стояки – в нагревательные приборы (2). Здесь вода остывает и поэтому становится более тяжелой. Например, плотность воды при 400С составляет 992,24 кг/м3, при 70 °С – 977,8 кг/м3, при 95°С -961,9 кг/м3. Охлажденная вода через обратные трубопровод 5 линию опускается вниз и своим весом вытесняет нагретую воду из котла вверх – в главный подающий стояк.

Описанный процесс непрерывно повторяется и в результате происходит постоянная циркуляция воды в системе.

Система водяного отопления с естественной циркуляцией

Сила циркуляции, или, как принято говорить, циркуляционное давление, зависит от разности весов столба горячей и столба охлажденной (обратной) воды. Следовательно, она зависит от разности температур горячей и обратной воды. Кроме того, циркуляционное давление обуславливается ещё высотой расположения нагревательного прибора над котлом; чем выше расположен прибор, тем больше для него циркуляционное давление.

Виды системы отопления

Отопительные системы разделяются на воздушные, водяные и электрические.

Виды отопления: воздушное

Основное отличие состоит в том, что для таких систем не надо беспокоиться о дополнительных подключениях и подсоединений трубопровода: воздух сам является носителем. Виды отопления воздушного типа делятся на две основные категории:

Гравитационная (свободного действия) система

Воздушное отопление свободного действия при помощи камина

В первом случае теплообмен между молекулами воздуха происходит естественным образом: горячий поток расширяется и поднимается вверх, вытесняя более холодный. Наиболее наглядным примером воздушного гравитационного отопления служит обычная печь.

У этой схемы есть существенный недостаток – оно не в состоянии равномерно и быстро прогреть весь объем жилища, так как источником нагрева является только сам теплогенератор. Этот недостаток может нивелировать принудительное воздушное отопление, главное отличие которого в том, что теплообмен осуществляется не естественным образом, а с помощью вентиляторов.

Принудительная

Принудительное воздушное отопление через воздуховод

Источником тепла для принудительного воздушного отопления может быть жидкое топливо (солярка) или газ, подающийся на горелку, а теплый воздух от сгорания топлива распределяется в помещении по системе воздуховодов, давление в которых создает работа вентиляторов. Единственный недостаток такой схемы – это шум, который производится горелкой и вентилятором. Кроме того, монтаж и эксплуатация такой системы весьма затратны.

Виды систем отопления: электрическое

Электрическое отопление помещения при помощи радиатора

Электричество есть даже в самых отдаленных уголках страны, что и послужило широкому распространению такого обогрева. Отопить небольшой дачный дом, используя этот энергоноситель, можно с помощью масляных радиаторов, которые в отличие от тепловых пушек не так сильно сжигают кислород и не высушивают воздух. Такая особенность обеспечивается тем, что температура ТЭНа первых в рабочем состоянии колеблется в пределах 60-100 и нагревается масло, а не воздух, в то время как во вторых – равна 1000 градусов.

Теплый пол для частного дома

Существую также электрические котлы, с помощью которых можно обогреть частный дом или коттедж, выбрав мощность в зависимости от этажности здания, количества жилых помещений и их площади и теплоизоляции здания. Некоторые современные модели оснащены насосом и бойлером.

Говоря об электроотоплении не стоит забывать о теплых полах. Подогрев осуществляется за счет теплового кабеля. Чаще всего они используются совместно с другими типами отопления и являются дополнительным средством комфорта и регулировки температуры в помещении.

Системы водяного отопления

Система водяного отопления частного дома

Является наиболее распространенной и используется как в городских квартирах, так и в загородных домах. Разделяется водяная система по типу циркуляции теплоносителя на самостоятельную и принудительную.

Схема водяного отопления с естественной циркуляцией

  • В первом случае, нагретая водаподнимается вверх, проталкивая остывшую в зону нагрева (к котлу).
  • При реализации второго варианта отопительной системы давление в трубах создается за счет работы насоса.

Схема водяного отопления с принудительной циркуляцией

Для реализации естественной циркуляции необходимо использовать трубопровод большего диаметра и соблюдать необходимый угол наклона, поэтому большей популярностью стала пользоваться принудительная. Кроме того, эта система отопления позволяет более равномерно и быстро прогревать помещение, так как скорость течения теплоносителя выше под давлением создаваемым насосом.

Чугунные батареи

При всём предосудительном отношении к старым чугунным батареям, приверженность к изделиям из этого металла остаётся по-прежнему высокой. Конечно, современные приборы это далеко не те батареи советского периода, которые представлены моделью МС-140.

Современные батареи из чугуна стали давно эксклюзивными предметами роскоши. Дизайнеры вкладывают во внешний вид радиаторов украшения в стиле ампир, барокко классицизм. Золотистый или серебристый цвет батарей с рельефными узорами на лицевых поверхностях секций, а также декоративные фигурные ножки делают изделия предметами промышленного искусства.

Технические характеристики чугунных батарей

ТеплоотдачаДо 175 ватт
Рабочее давлениеДо 16 атмосфер
Качество теплоносителяНе имеет значения
Максимальный нагрев теплоносителя120 С
ГабаритыПо количеству секций
Срок службы50 лет и более

Чугунные батареи серии МС 140
Чугунные радиаторы серии ST1

Основным изготовителем и поставщиком  чугунных радиаторов серии МС 140 был и остаётся Луганский завод теплотехники.  Изготовители других видов батарей из чугуна – это фирмы КНР Konner, Roca, Demir Docum, Retro Style, Германии Guratec, ОАО Сантехлит (Брянск) и ОАО Декарт (Новосибирск).

Плюсы и минусы

Чугунные батареи всех видов и моделей могут подключаться по любой схеме. Трубы подсоединяют сбоку снизу, сверху, по диагонали, исходя из выбранного принципа циркулирования теплоносителя в теле радиатора.

Радиаторы отопления. Как выбрать?

Смотрите это видео на YouTube

Невысокая стоимость  дешёвых моделей (МС 140 и МС 90) позволяет использовать их в больших объёмах для организации отопления заводских помещений, цехов и общественных зданий, а также использовать для ремонта систем обогрева квартир старых многоэтажных домов. Эксклюзивные модели нового поколения чугунных радиаторов становятся акцентными местами интерьеров богатых особняков.

Батареи могут лопнуть при замерзании в них воды и под чрезмерной механической нагрузкой. Большая инерционность радиаторных чугунных элементов приводит к их медленному нагреву и остыванию. Последнее можно отнести скорей к плюсам.

Система плинтусного водяного отопления

Следующий вид водяного отопления, который будет рассмотрен – плинтусный, являющийся неким гибридом теплого пола и радиаторной системы.

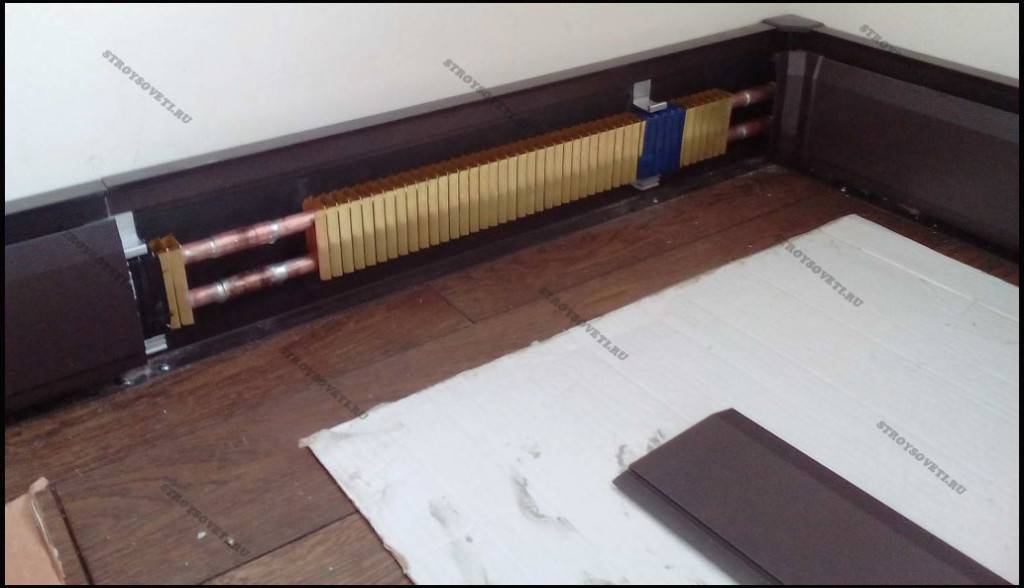

При монтаже по периметру комнаты устанавливают небольшой радиатор. Причем установка проводится у самого основания стен, благодаря чему обеспечивается распределение тепла как по поверхности пола, так и по стенам вверх. Это является первым достоинством этой технологии. Следующие будут не так значительны, но все же могут приглянуться:

1. Радиаторов почти не видно потому, что они установлены у основания стен;

2. Радиаторы скрываются декоративными панелями. Причем вы можете легко подобрать цвет, который лучшим образом впишется в ваш интерьер.

В других аспектах монтажа плинтусная система обогрева не отличается от обычной радиаторной, т.к. технология точно такая же.

Однако при наличии определенных достоинств встретить подобные системы сейчас можно не часто, т.к. их стоимость не из дешевых. Высокая цена связана с тем, что в подобных радиаторах содержится большое количество меди.

Электрические

В качестве основного теплогенератора не используются – в этом случае вместо водяного отопления проще установить в комнатах по конвектору. По принципу действия электрокотлы делятся на такие разновидности:

  1. ТЭНовые: нагрев воды осуществляется установленным в теплообменнике ТЭНом – заполненной кварцевым песком трубкой из стали или меди, внутри которой находится нихромовый спиральный нагреватель. ТЭНы иногда перегорают и могут покрываться накипью, но зато эти котлы являются самыми дешевыми.
  2. Индукционные: нагрев теплоносителя осуществляют бесконтактным способом – за счет электромагнитной индукции. Отказоустойчивы, быстро выводят систему на рабочий режим и не боятся накипи. Однако, обходятся в 2,5 – 4 раза дороже ТЭНовых.
  3. Электродные: в теплообменнике имеются электроды, которые пропускают через рабочую среду электрический ток. Этим и вызывается ее нагрев. Стоят электродные котлы дешевле ТЭНовых, к тому же они не боятся запуска «в сухую»: без рабочей среды ток проходить не будет, так что перегрев исключен. Недостатки: могут работать только с теплоносителями определенного солевого состава и требуют частой замены электродов, которые имеют свойство растворяться.

Общим достоинством электрокотлов является то, что их КПД при любой мощности остается максимальным. У котлов, сжигающих тот или иной вид топлива, при эксплуатации на мощности ниже 90% номинальной КПД резко падает.

Кроме того, электрокотлы позволяют эксплуатировать систему в низкотемпературном режиме: в отличие от газовых, твердо- и жидкотопливных агрегатов, в них не образуется кислотный конденсат при температуре обратки ниже 50 градусов.

Требования к отоплению жилых и административных зданий

Схема теплоснабжения многоквартирного дома

Следует сразу отметить, что проект отопления административного здания должен выполняться соответствующим бюро. Специалисты оценивают параметры будущего здания и согласно требованиям нормативных документов выбирают оптимальную схему теплоснабжения.

  • Санитарно-гигиенические. К ним относятся равномерное распределение температуры во всех помещениях дома. Для этого предварительно выполняется расчет тепла на отопление здания;
  • Строительные. Работа отопительных приборов не должна ухудшаться из-за особенностей конструктивных элементов здания как внутри, так и снаружи его;
  • Монтажные. При выборе технологических схем установки рекомендовано выбирать унифицированные узлы, которые можно будет оперативно заменить на аналогичные в случае выхода из строя;
  • Эксплуатационные. Максимальная автоматизация работы теплоснабжения. Это является первичной задачей наряду с теплотехническим расчетом отопления здания.

На практике используют проверенные схемы проектирования, выбор которых зависит от типа отопления. Это является определяющим фактором для всех последующих этапов работы по обустройству отопления административного или жилого здания.

Монтаж системы отопления частного дома

Может проводиться одновременно со строительством дома или же
устанавливаться в уже эксплуатируемое здание.

В первом случае монтаж более простой, экономичный и
позволяет монтировать трубы в стены или укладывать на пол.

Однако, независимо от того, на какой стадии проводится индивидуальное
отопление в доме, нужно выдержать требования к его установке:

монтаж системы производится только в теплом помещении. Не
допускается запуск системы при температуре ниже 5оС. Это нужно чтобы
избежать переохлаждения теплоносителя;

трубы устанавливаются вдоль/внутрь стен или монтируются в
пол. Минимальная высота установки – 150 мм. В противном случае трубы можно
повредить при монтаже плинтусов;

исключаются перепады труб. Это позволит избежать появления
воздушных пробок в системе;

радиаторы устанавливаются возле окон на расстоянии не менее
150 мм. от пола и 50 мм. от подоконника. При этом радиаторы всех помещений
нужно располагать на одном уровне. Радиаторы разного типа устанавливаются в
соответствии с рекомендациями изготовителя;

обязательно наличие расширительного бачка и слива, чтобы
избежать сбоя в работе системы. Слив необходим, чтобы иметь возможность
полностью заменить теплоноситель в системе. Рекомендуется производить замену
воды в системе не реже чем раз в 7 лет. Для систем с антифризом не реже чем раз
в 3-4 года (по спецификации производителя) и с обязательной промывкой системы.

Порядок выполнения монтажа системы отопления:

  • установка котла;
  • разводка труб;
  • установка радиаторов;
  • состыковка радиаторов и труб с установкой терморегуляторов;
  • установка расширительного бачка и насоса;
  • подключение котла к системе.

Отопление теплыми стенами

Следующий, тоже еще экзотический для нас, вид отопления является тем же теплым полом, который перенесли на стену. При обустройстве такого обогрева трубы укладываются или при возведении кирпичной кладки, или же при выравнивании стен гипсокартонном.

Для общей информации скажем, что они очень популярны в Германии. Да оно и понятно. Монтаж отопления теплыми стенами позволяет сэкономить время на строительство. Однако основным достоинством все-таки будет эффект обогрева. При работе такой системы в помещении создается оптимальная температура – не происходит перегрева, но и прохлады не чувствуется. Помимо прочего происходит и экономия на топливе.

Оборудование для отопления в разных отопительных системах

Трубопроводные отопительные системы – самые распространенные. Их обязательным элементом является нагревательный котел и система трубопроводов для подачи теплоносителя в помещения. Такие системы бывают двух типов.

Гравитационные системы основаны на естественной циркуляции теплоносителя. Она обеспечивается за счет того, что горячий и холодный теплоноситель имеют разный вес.

Благодаря системе труб и баков различного диаметра создаются условия, при которых теплоноситель циркулирует в замкнутой системе без дополнительного усилия извне. Этот вид отопительных систем подходит для небольших зданий.

Системы с принудительной циркуляцией для движения теплоносителя по трубам используют насос.

Насосы более энергозатратны, чем гравитационные, но благодаря использованию насоса такие системы могут обслуживать высокие здания или здания с большим количеством помещений и комнат. Помимо системы труб и баков здесь должен быть использован циркуляционный насос, расширительный мембранный бак и группа безопасности.

Помимо трубопроводных систем отопления, использующих теплоноситель, можно выделить воздушное отопление, коллекторные системы и теплые полы.

Воздушные системы используют горячий воздух, который по воздуховодам подается в помещения. Оборудованием для отопления в этих системах являются воздуховоды, нагреватели и воздушные фильтры, а также увлажнители. Преимуществом этого вида отопительных систем является низкая себестоимость, а также способность очищать и увлажнять воздух.

Коллекторные системы используют радиаторы отопления и шкафы с коллекторами по количеству этажей здания. Преимущество таких систем – в их универсальности и простоте расчета необходимого количества коллекторов и радиаторов.

Теплые полы – это система, использующая вместо радиаторов систему труб с горячим теплоносителем или систему электрических нагревательных элементов, смонтированных под покрытием пола.

Дополнительным оборудованием для отопления по такой системе в варианте электрического теплого пола будет являться регулятор температуры и сам нагревательный элемент. Водяной теплый пол мало чем конструктивно отличается от общей системы водяного отопления.

Основной принцип работы отопления частного дома

Отопительная система частного дома имеет замкнутую конструкцию. Простейшая схема разводки представляет собой кольцо из труб, а также ряда важных элементов (котел, трубы, радиаторы).

Принцип работы отопления частного дома довольно простой:

  • В нагревательном котле циркулирует теплоноситель, в роли которого чаще всего выступает водопроводная вода.
  • Нагретая вода поступает по трубам в радиаторы, прочие приборы отопления.
  • Отопительные приборы обеспечивают обогрев помещения.
  • Теплоноситель отдает свою энергию, возвращаясь затем в котел для нагрева.

Такой цикл повторяется снова и снова, обеспечивая беспрерывный обогрев всего жилого дома.

Подключение котла к сети

Процесс обвязки электрических, дизельных и газовых котлов практически не отличается, но при этом необходимо учесть особенность топливного оборудования – у большинства котлов, которые вешаются на стену, имеется встроенный циркулярный насос, а в некоторых случаях, ещё и расширенный бак.

В целом подключение всех видов систем осуществляется по одному алгоритму:

  1. Проводится проверка входного и выходного диаметра труб – эти показатели должны быть абсолютно идентичны.
  2. Выбирается место, в котором будет располагаться отопительное оборудование.
  3. На выбранном месте определяются и обозначаются подающие и принимающие линии.
  4. Прокладывается труба от котла до трубопровода. Рекомендуемый диаметр – 1,25 дюйма. Все отверстия, которые не будут использоваться в дальнейшем, обязательно закрываются с помощью заглушек.
  5. Устанавливается распределительный патрубок.
  6. На обратной магистрали монтируется насос (если его наличие предусмотрено системой).
  7. Финальный этап – монтаж дополнительного оборудования; кранов, фильтров и датчиков.

Если котёл имеет небольшие размеры, его можно установить самостоятельно, не прибегая к посторонней помощи. Кроме того, необходимо воспользоваться готовыми схемами подключения в зависимости от типа системы.

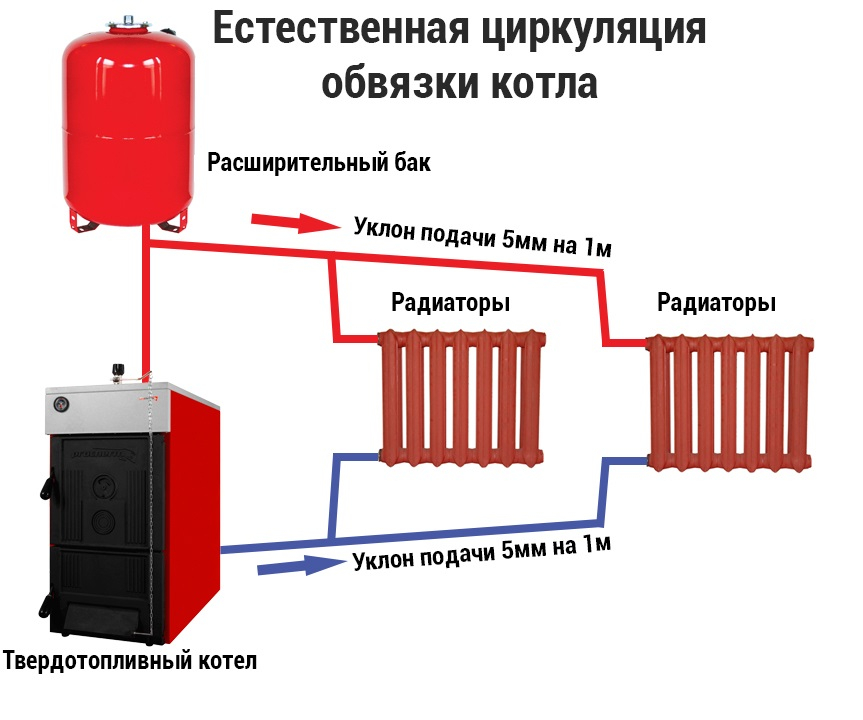

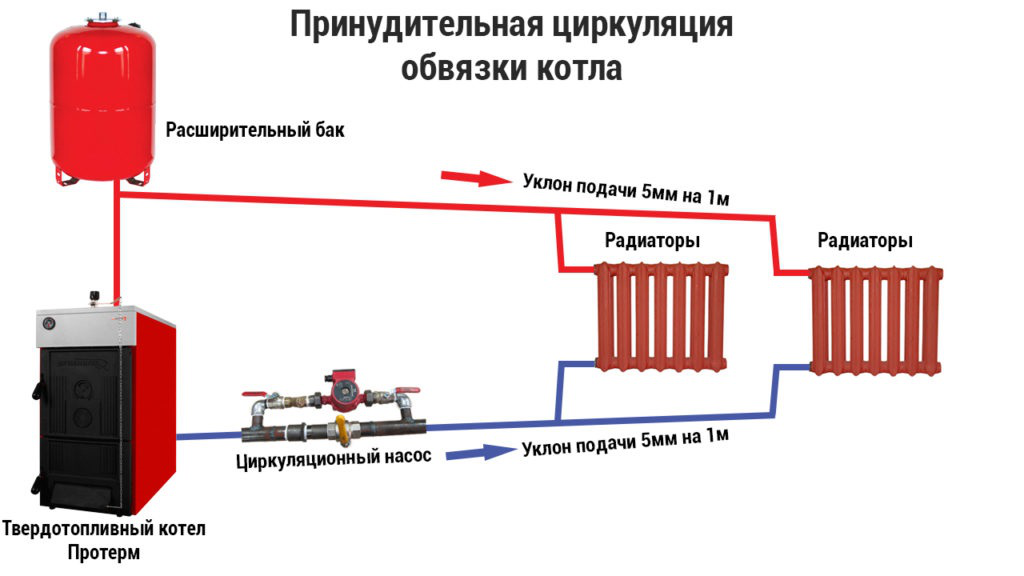

Принудительная циркуляция обвязки котла

Процесс обвязки котла с принудительной циркуляцией осуществляется по простой схеме:

Несмотря на тот, что этот метод достаточно удобный и практичный, он имеет свои недостатки, которые необходимо учитывать. К недостаткам можно отнести:

  • наличие множества устройств, которые подключаются отдельно;
  • дороговизна монтажа;
  • высокая стоимость оборудования и всех составляющих деталей;
  • большая зависимость оборудования от электроэнергии.

Данный тип обвязки выполняется в том случае, если планируется установка котла с двумя контурами.

Развязка с естественной циркуляцией

Второй вариант подключения, который доступен каждому человеку, желающему установить топливное оборудование – развязка с естественной циркуляцией. Преимущество данной схемы в том, что в ней отсутствует насос, что существенно упрощает процесс установки.

Схема для выполнения развязки с естественной циркуляцией:

Перед началом работы по установки развязки с естественной циркуляцией необходимо выполнить следующие расчёты:

  • диаметр внутренней трубы должен быть не менее 32 мм;
  • радиаторы отопления обязательно должны быть расположены выше, чем отопительный котёл;
  • минимальный уклон для прямых горизонтальных участков – 5 мм;
  • необходимо свести к минимуму количество соединений и поворотов в системе.

Следует учитывать, что метод гравитационной обвязки связан с некоторыми трудностями при установке мощных приборов, поэтому этот способ подходит только для малогабаритного оборудования, устанавливаемого в небольших частных домах.

Коллекторная разводка

Особенность коллекторной системы заключается в том, что при её установке осуществляется размещение прямо за отопительным котлом особого оборудования – водосборника, который монтируется и подключается отдельно.

Схема подключения изображена на рисунке:

Главные преимущества коллекторной разводки – возможность осуществления контроля за отдельными элементами системы и обеспечение полностью стабильного давления на разных участках системы.

Перед тем, как приступать к обвязке, необходимо составить список оборудования, ознакомиться со схемой подключения и наметить первичную разводку.

В первую очередь устанавливается отопительный котёл. Если приобретен напольный котёл, то для него предварительно прокладывается бетонное основание. Следующий шаг – подключение котла к дымоходу.

Главная сложность в установке котла – наладить работу дополнительного оборудования. Если действовать по инструкции, то работа пройдёт легко и быстро, без каких-либо затруднений.

Твердотопливные котлы

Очевидно, что твердотопливные котлы работают на твердом топливе, в качестве которого выступают дрова или каменный уголь. Данный вид отопления частного дома имеет ряд преимуществ перед жидкотопливным, но все же его лучше использовать только в случае невозможности подключения газового и электрического оборудования. Нередко твердотопливные котлы используют на дачах, где проживание является непостоянным.

У современных твердотопливных котлов достаточно высокий КПД, а также высокий уровень безопасности и полная автоматизация работы. Так данный вид котлов имеет свои особенности в части циклической теплоотдачи, то есть вероятность колебаний температуры внутри помещения в пределах 5-7 градусов (в зависимости от размеров и мощности котла).

Данный недостаток довольно просто устранить, используя подключаемый к отопительной системе водяной теплоаккумулятор. При достаточно высокой автоматизации процесса у твердотопливных котлов есть один большой недостаток – необходимость по мере сгорания вручную закладывать очередную порцию топлива.

Как правило, обслуживание котла происходит через каждые 4-6 часов (если используется каменный уголь, для дров эта цифра будет значительно меньше), при установке пиролизованного котла периодичность обслуживания может быть снижена до двух раз в сутки. Если установка твердотопливного котла – единственная возможность организации системы отопления частного дома, тогда для полной автоматизации можно установить котел и с автоматической подачей топлива. Правда пеллеты – спецтопливо для таких котлов, имеет довольно высокую стоимость.

Внутрипольные конвекторы

Внутрипольные конвекторы бывают двух разновидностей – это водяные и электрические отопительные устройства. Встроенные в пол обогреватели втягивают внутрь себя холодные массы воздуха и выпускают в помещение их уже прогретыми. Обычно конвекторы встраивают в пол под панорамным остеклением стен или большими витринами.  Так же, как и у плинтусных обогревателей, тёплый воздух поднимается вертикальной завесой, отсекая проникновение холода через стекло снаружи дома.

Электрические устройства, встроенные в пол, по своим техническим характеристикам аналогичны тёплым плинтусам с ТЭНами. Водяные конвекторы работают от индивидуального котла или бойлера, установленного в частном доме.

Технические характеристики водяных внутрипольных конвекторов

Теплоотдача200 – 300 ват/п.м.
Максимальный нагрев100 С
Рабочий температурный режим45 С
ТеплоносительВода, тосол или гликоль
Срок службы15 – 20 лет

Известные производители тепловой техники такого типа в России —  это фирмы Techno Board, Турбо-Тех, Charley, Орион и Mr.Tektum. Средняя стоимость внутрипольного конвектора водяного снабжения примерно равна 6 – 7 тыс. руб. за погонный метр

Однотрубные системы обогрева

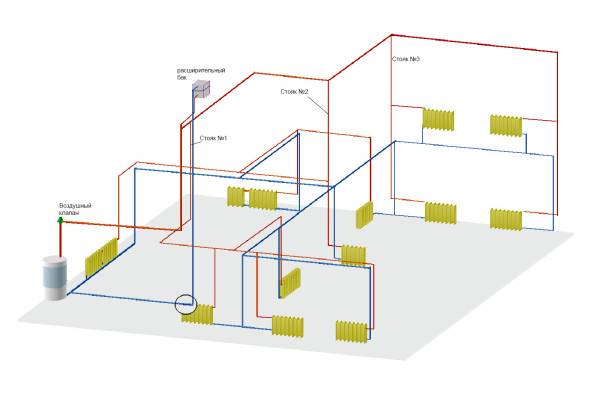

Схема однотрубной системы отопления с нижней разводкой и П-образными стояками: 1 – подающая магистраль, 2 – нагревательный прибор, 3 – трехходовой кран, 4 – выпуск воздуха, 5 – регулирующий кран, 6 – обратная магистраль.

Однотрубная горизонтальная система обогрева, которую устанавливают своими руками, часто используют для домов небольшой длины и общей площадью до 100 кв.м. Она самая простая и экономичная. Особенности монтажа заключаются в том, что по периметру дома прокладывается одна труба. В нее в нужных местах врезаются нагревательные элементы и прочие комплектующие. Теплоноситель из главного стояка, распределяясь между горизонтальными стояками, проходит последовательно по всем радиаторам. Далее охлаждается и возвращается по обратной трубе в котел. Однотрубная горизонтальная система может быть с замыкающими участками. На каждом нагревательном элементе устанавливается кран для удаления воздуха. Температура радиаторов регулируется специальной запорной арматурой. Ее монтируют в начале системы для каждого этажа дома. При использовании вертикальных однотрубных систем теплоноситель попадает сначала на верхний этаж и распределяется в радиаторах, которые там находятся. Далее по подающим стоякам он постепенно поступает в нагревательные приборы в нижние этажи дома. Такая схема имеет недостаток – это неравномерное прогревание отопительных элементов на нижних и верхних этажах.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
