Почему шаровой кран нельзя открывать наполовину

Монтаж

Правильная установка шарового крана может легко производиться своими руками. Рассмотрим несколько вариантов монтажа устройства.

Фото — накручивание на радиатор

Монтаж на трубу:

Сначала нужно слить воду из всей системы. Для этого отключите водоснабжение и откройте вентили;
Перед началом работы нужно выбрать устройство. Можно купить шаровые краны с двухсторонней наружной или внутренней резьбой, модели, где с одной стороны соединение-американка, а с другой – резьба и т. д. Помимо этого учтите, что размер отверстия крана должен обязательно совпадать с диаметром коммуникации;
На месте установки будущего водопроводного тройника трубу необходимо разрезать и подготовить. В зависимости от типа на ней нарезается резьба или просто отвод очищается от грязи и пыли (при демонтаже старой арматуры);
Вкручивание осуществляется при помощи разводного ключа

При этом важно следить за направлением резьбы и силой нажима. Нельзя сильно пережимать устройство, иначе он может искривиться и будет нарушена герметизация системы;
На резьбе крана обязательно наматывается уплотнительная лента или наносится специальная паста

Это необходимо сделать для защиты резьбового соединения и обеспечения максимально плотного прилегания отводов;
Фум-лента (уплотнитель) наматывается не менее, чем в 5 оборотов;
Накручивание изделия на стояк, отвод отопления или любую другую коммуникацию производится только на 5 полных оборотов резьбы. При меньшем количестве не будет нужного соединения, а при большем может образоваться стык, на котором будет собираться различный сор из водопроводной системы.

Когда накручивание окончено, нужно дополнительно проверить место соединения и включить водоснабжение. Если из нижнего отдела крана потекла вода, то его нужно снять и проверить сальник (некоторые недобросовестные производители продают устройства вообще без них). В отдельных случаях его приходится устанавливать самому или дополнительно уплотнять веревкой из льна или специальными наполнителями.

Фото — вкручивание

Советы по установке штуцерного шарового крана:

1. Если резьба входит очень легко, то намотайте еще уплотнительной ленты. При достаточном количестве «фум» арматура должна ввинчиваться с небольшим усилием;
2. Жидкий уплотнитель используется только для устройств с диаметром менее 5 сантиметров, к примеру, отводов раковины или мойки;
3. Схема намотки ленты очень проста – нужно её накручивать в том же направлении, что и ввинчивается резьба;
4. Нельзя сильно давить при накручивании крана – отвод может лопнуть.

Установка фланцевой модели осуществляется аналогично, разница заключается лишь в большем диаметре отвода и размере арматуры. Стоит помнить, во фланцевых моделях рекомендуется обязательно использовать дополнительные резиновые уплотнители на месте стыка запора и трубы.

Видео по теме:

Установка шаровых кранов под приварку

Установка такого крана имеет как свои достоинства, так и свои недостатки. Как можно понять по названию, правильная установка шарового крана такого типа включает в себя сварку. Данные краны отличаются средним весом, и имеют довольно существенный недостаток: сложность починки и демонтажа при поломке.

К плюсам относится цельносварной корпус и надёжная герметичность соединения.

Специалисты рекомендуют использовать электрическую сварку для удобства.

При покупке крана под приварку Вы обнаружите патрубки, с помощью который такой кран и приваривается.

Установка:

1. Убедитесь, что в трубах отсутствуют загрязнения или вода.
2. Используйте влажную ткань или иные доступные Вам средства, чтобы охладить корпус. Температура корпуса не должна превышать 90 °С.
3. Для того, чтобы верно расположить ткань, рекомендуется использовать зажим-хомут.
4. Определитесь с положением. Если оно горизонтальное, то откройте кран. Если вертикальное, то сначала откройте шар (при приварке верхнего конца), а после закройте (при приварке нижнего, чтобы не было обратной тяги).
5. Не поворачивайте шар до полного остывания крана.

Для того, чтобы установить сварочный шаровый кран, Вам понадобится сварочный аппарат (электрический или газовый), крепление, а также сам кран.

Как было в СССР

Но не все так просто. В России вы часто можете встретить смесители с обратным расположением вентилей. Все потому, что в Советском Союзе на размещение труб с горячей и холодной водой действовали нормы СНиПа, принятого в 1976 году. Согласно статье 3.27, трубы горячего водоснабжения должны располагаться справа от стояков водоснабжения холодного.

В современной России нет регламента, определяющего стороны труб. Однако, даже в новых домах, иногда водоснабжение конструируют по советской системе, располагая горячую воду справа, а холодную слева. Чтобы узнать, как установлены трубы водоснабжения в конкретном доме, необходимо свериться с его чертежами.

Кран на батарею отопления: описание технических сторон, и

Если вы хотите добиться оптимальной работы вашей системы отопления, то в обязательном порядке оборудуйте её особыми кранами, разрешающими контролировать и оптимизировать движение теплоносителя. Какие конкретно модели для этого употребляются, и где и как их устанавливать, мы детально разберём в данной статье.

Шаровый кран

Данная модель на сегодня обширно употребляется в сантехнике благодаря наличию следующих преимуществ:

Совет: не рекомендуется применять половинчатое положение. Шаровый кран должен быть либо открыт либо закрыт, в обратном случае существенно возрастает износ его внутренней части.

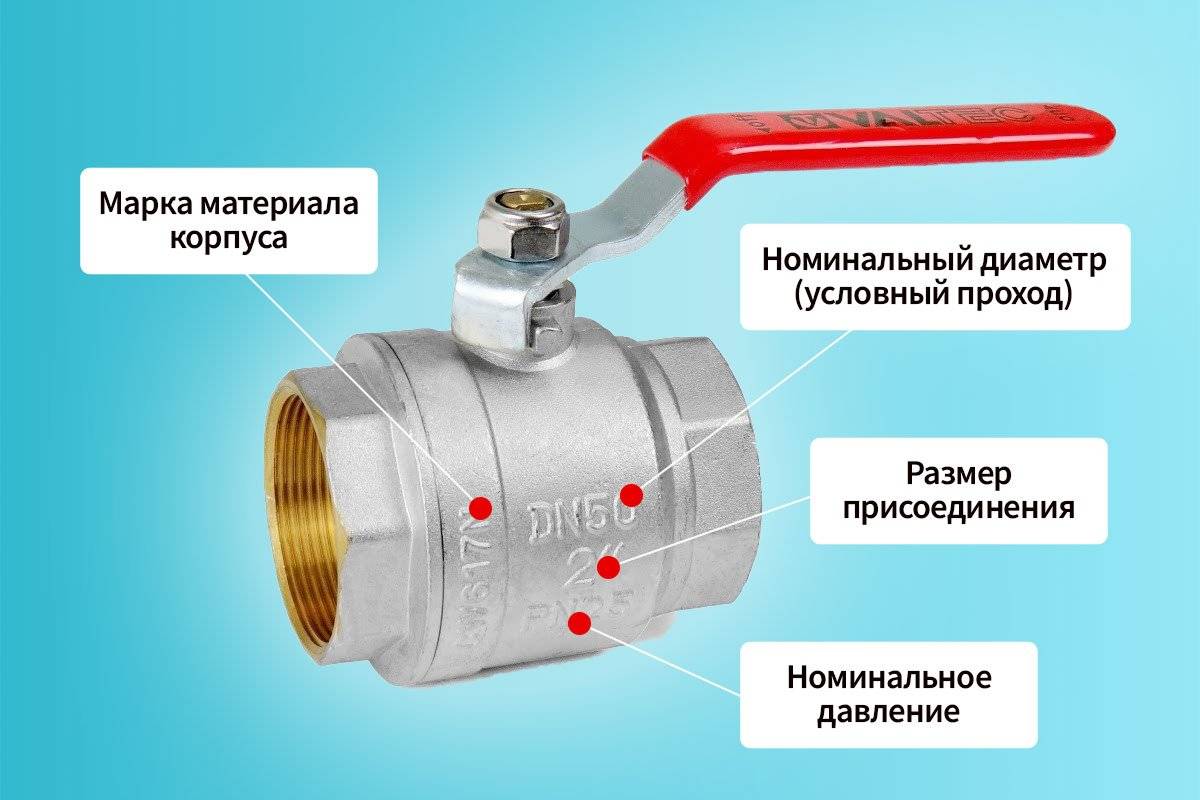

Совет: при покупке шаровой запорной арматуры в обязательном порядке обратите внимание на её вес. В случае если изделие подозрительно лёгкое, то в полной мере возможно, что у вас в руках подделка, выполненная не из бронзы и стали, а из силумина, владеющего значительно меньшим сроком работы

Работает разглядываемый механизм весьма :

• внешняя рукоять, которая в большинстве случаев оббита резиной либо пластиком для удобства.
• Это приводит в движение шток, который подсоединён к запорному шару.
• Шар же имеет посередине сквозное отверстие, которое при его повороте сходится с выходной частью крана.

Другими словами, пока ручка в одном положении, внутреннюю часть крана перегораживают две стены стального шара, а в то время, когда мы изменяем её позицию на 90 градусов, то получаем открытый сквозной проход.

Инструкция предполагает установку и последующее применение шаровых кранов со следующими целями:

1. Изоляция радиатора с целью его замены либо исполнения ремонтных работ. При таких условиях используются краны с двумя соединительными патрубками и монтируются в трубы подачи и отвода теплоносителя. Перекрыв их, вы всецело заблокируете доступ жидкости в батарею.

Совет: рекомендуется наряду с этим устанавливать кроме этого и перемычку между трубами, чтобы контур имел возможность продолжать работать кроме того при отключённом от системы радиаторе.

В совершенном случае это стоит делать как минимум несколько дней, но достаточно будет хотя бы открыть кран на ночь. Для того же, дабы это было быть может, необходимо его заблаговременно установить на край батареи либо на трубу отвода.

Игольчатый кран

Кран Маевского имеет пара иное назначение, он не перекрывает и не сливает теплоноситель, а производит скопившийся в контуре воздушное пространство, мешающий действенной работе системы отопления. Требуется такая операция в следующих случаях:

В случае если одна из перечисленных выше обстановок имеет место быть, и воздушный кран установлен, то поступить направляться так:

Существуют кроме этого автоматические модели, каковые хоть и стоят дороже, но не нуждаются в принудительном спуске газовых скоплений, а делают эту задачу самостоятельно.

Монтажные работы

Как установить кран на батарею самостоятельно? Для этого потребуется сама запорная арматура, трубный ключ, пакля либо ФУМ лента, а в некоторых случаях смогут пригодиться плашка и «болгарка».

Установка крана на батарею отопления осуществляется так:

В случае если внезапно потек кран на батарее, то:

Плюсы и минусы шарового крана

Данная запорная арматура имеет массу преимуществ перед другими разновидностями, но и недостатки у нее тоже имеются. К первым относят:

1. Легкость и простоту эксплуатации. Незначительным движением руки можно открыть или закрыть шаровый газовый кран.
2. Герметичность. Такой механизм обеспечивает 100% плотность закрытия без протечек.
3. Долгий срок эксплуатации по сравнению с вентилем.
4. Простота конструкции.

Из недостатков можно отметить:

1. Наличие «мертвой» зоны у кранов с консольной ручкой.
2. Невозможность использования для сред с температурой выше +200°С – плавятся детали из фторопласта.
3. При резком открытии или закрытии крана возможен сильный скачок давления.
4. Возможное «залипание» сферы внутри шарового крана, поэтому его нужно периодически открывать и закрывать.

Разновидности вентилей

Чтобы определить положение устройства, и узнать, как открывается или закрывается вентиль, в первую очередь требуется узнать вид установленного устройства.

В бытовых системах чаще всего устанавливаются:

шаровые вентили. В корпусе устройства располагается металлический шар, который является запорным механизмом. Корпус и запорный элемент, как правило, изготавливаются из прочных металлов (латуни, стали, бронзы), что обеспечивает длительный период использования устройства;

Вентиль с запорным механизмом в виде шара

пробковые вентили. Запорными элементами в данном типе устройств являются пробки цилиндрической или конусной формы. Корпус пробкового вентиля также изготавливается из высокопрочного металла. Устройство запорного механизма позволяет использовать вентиль в трубопроводах с агрессивными средами.

Вентиль с цилиндрической пробкой

В большинстве случаев шаровые вентили устанавливаются на системы отопления и водоснабжения, а пробковые вентили на газопровод.

Разновидности шаровых муфтовых кранов

Как и любой механизм, подобная запорная арматура может быть различной. Одни из видов более распространены в быту, другие применяют реже, однако рассмотреть стоит все для получения читателем более подробной информации. Основными критериями, по которым делят шаровые муфтовые краны, можно назвать:

• резьбовые разъёмы;
• пропускная способность;
• тип запорного механизма;
• способ управления;
• материал изготовления.

Очень неприятная ситуация, при которой без полного отключения магистрали не обойтисьФОТО: proektooo.ru

Резьбовые разъёмы и их типы

Резьбовые разъёмы используются для соединения крана с трубой и включения его в систему. Они могут быть трёх видов:

• наружные – на муфтовый шаровой кран с обеих сторон наворачивается гайка, расположенная на трубе. Для уплотнения здесь используется паронитовая, резиновая или силиконовая прокладка;
• внутренние – резьба расположена в теле крана. При этом он наворачивается на наружную резьбу трубы, а уплотнение производится при помощи льна или ленты ФУМ;
• комбинированные – здесь имеется оба предыдущих варианта, расположенные по разным сторонам.

Шаровой кран с наружной резьбой под гайкуФОТО: fantasticbook.ru

Пропускная способность запорной арматуры

По этому параметру шаровые краны можно также разделить на три категории – полнопроходные, непроходные и редуцированные.

• Полнопроходной механизм обеспечивает поток среды практически без потерь давления. Диаметр отверстия в шаре здесь может быть чуть меньше размера трубы (от 1 до 10 %). Применяются в системах, где нет необходимости снижения давления потока.
• Непроходные краны имеют входное отверстие на 30-60 % больше, чем выходное, что значительно снижает давление потока.
• Редуцированные, или стандартнопроходные изделия позволяют незначительно снизить давление выходного потока, в пределах 10-30 %.

Полнопроходной кран с насадкой, превращающей его в редуцированныйФОТО: termoros-spb.ru

Запорный механизм и его разновидности

Этот параметр не особо важен для домашнего мастера, однако не рассмотреть его, хотя бы поверхностно, тоже нельзя. Здесь выделяют 2 типа.

1. Плавающий шар – конструкция применима лишь в системах низкого давления и может иметь довольно большой диаметр, вплоть до 200 мм.
2. Шар на опорах – именно этот механизм используется в кранах бытового назначения, как в системах водоснабжения, так и для перекрывания газовых магистралей в частных домах и квартирах.

Проблема подобных кранов в ломкости тонких стенок – его нельзя перетягиватьФОТО: termoros-spb.ru

Разделение арматуры по типу управления

Для бытового использования чаще всего применяется вентильный кран, позволяющий плавно регулировать скорость потока. Помимо него стоит отметить консольные механизмы, которые способны лишь к грубой регулировке, и краны с электронной регулировкой, применяемые для автоматического управления.

Материалы изготовления запорной арматуры

Для изготовления каждой детали шаровых водопроводных и газовых муфтовых кранов используются различные материалы, а именно

• корпуса изготавливают из чугуна, латуни, бронзы или полипропилена;
• для шарового элемента используют латунь, хром и сталь;
• уплотнитель может быть тефлоновым или фторопластовым;
• вентили – полипропиленовые, стальные, латунные.

Применение того или иного материала обуславливается особенностями использования. Наиболее распространённый материал (латунь), обладает высокими антикоррозийными и прочностными характеристиками, сталь значительно крепче, но подвержена коррозии. Что касается полипропилена то, несмотря на его малую прочность, ему не может навредить влажность, а стоимость его очень мала.

Многие считают такие краны стальными, но это лишь покрытие латуниФОТО: engineers.com.ua

Советы по правильной установке шарового крана

Чтобы правильно установить шаровый кран на стояк своими руками, придерживайтесь следующих рекомендаций. При замене установленного элемента вы должны начать работу со слива воды из существующей трубопроводной системы. В случае если установка выполняется в квартире или частном доме, то в том месте, где будет демонтироваться старая арматура, необходимо приготовить несколько тряпок или какую-нибудь подходящую емкость для слива воды из системы. Это позволит вам в дальнейшем работать в более комфортных условиях.

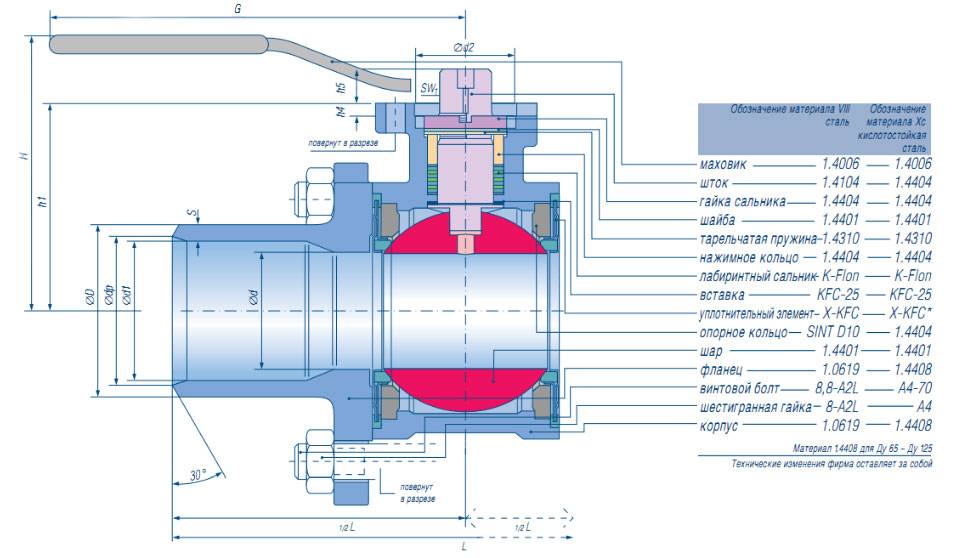

Схема монтажа и ремонта шарового крана.

Необходимо определить будущее место монтажа так, чтобы арматура была установлена с возможностью нормального доступа к ней и обеспечивалась свобода поворота ручки крана в открытое и закрытое положения.

Качественная установка крана своими руками требует, прежде всего, правильного выбора изделия. Шаровый кран необходимо подбирать таким образом, чтобы его диаметр соответствовал диаметру стояка, на котором будет осуществляться его установка

Необходимо обратить внимание на то, что фланцы крана могут иметь разные типы резьбы. Прежде чем купить изделие и приступить к его установке своими руками, необходимо определиться с подходящим типом элемента

Вид изделия будет зависеть от места его монтажа на существующем трубопроводе

Прежде чем приступать к установке шарового крана своими руками, обратите внимание на стрелку на маркировке. Направление стрелки должно соответствовать направлению движения среды

Данное условие очень важно соблюдать для нормального функционирования системы. Вам нужно выбрать модель с подходящей резьбой

Шаровые краны бывают нескольких видов:

При накручивании шарового крана на трубу, на ней должно быть не менее 4 витков резьбы.

• с наружной резьбой с обеих сторон;
• с внутренней резьбой с обеих сторон;
• с одной стороны наружная, а с другой — внутренняя;
• с одной стороны американка, а с другой — внутренняя.

Статья по теме: Уход за унитазом. Как правильно мыть и очищать унитаз в домашних условиях?

Монтаж изделия осуществляется только после того, как на резьбу будет предварительно намотана фум-лента или лен с уплотнительной пастой, что позволит обеспечить герметизацию соединения. Вместо фум-ленты и льна вы можете использовать жидкий фум (подходит для соединений не больше 2′).

При намотке ленты и льна следите за тем, чтобы направление намотки совпадало с направлением накручивания элемента на трубу. После того как установка будет завершена, необходимо еще раз удостовериться в том, что ничто не препятствует нормальному повороту ручки изделия.

В случае если при накручивании шарового крана на трубу слишком легко вращается (от руки), то следует намотать еще фум-ленты или льна до тех пор, пока закрутка изделия не будет идти с определенным усилием. Излишние усилия старайтесь тоже не прикладывать, так как в данном случае установка может закончиться плачевно: изделие попросту лопнет.

Инструкция по проведению сварочных работ

Установка шаровых кранов в технологическую линию должна проводится исключительно с учетом требований проекта, а также распространенных стандартов. Основными рекомендациями назовем нижеприведенные моменты:

На момент проведения работы категорически запрещается проводить фиксацию устройства за рукоятку или другие технологические элементы. Это связано с тем, что оказываемая нагрузка может привести к весьма серьезным последствиям. Даже незначительная деформация штока становится причиной снижения герметичности всего устройства.

Проводить сварочные работы можно исключительно в открытом положении устройства. При этом нужно убедится в том, что внутри не будет различных загрязнений, которые могут попасть внутрь при транспортировке.

На момент выполнения сварки рекомендуется снять рукоятку. Часто при ее изготовлении применяется материал, который может пострадать от попавших капель раскаленного материала.

При монтаже в вертикальном положении сварка верхнего шва проводится в полностью открытом положении. Нижний шов получается при полностью закрытом положении, что позволяет исключить вероятность появления эффекта обратной тяги теплого воздуха.

При диаметре в диапазоне от 10 до 125 миллиметров рекомендуется использовать электрическую сварку, при большем показателе это условие обязательно.

Скос трубы должен идеально подходить для запорного элемента

Именно поэтому в случае низкого качества поверхности проводится срезание конца и его тщательная подготовка.

При непосредственной сварке нужно уделять внимание тому, чтобы корпус крана не нагревался. Это связано с тем, что слишком высокая температура может привести к весьма плачевным последствиям. Считается перегревом нагрев корпуса до температуры 100 градусов Цельсия в зоне расположения седла

Стоит учитывать, что в большинстве случаев применяется специальная охлаждающая жидкость и смоченная ткань. Сварка может проводится в несколько этапов для снижения вероятности перегрева поверхности. Повышение пластичности становится причиной деформации поверхности и потери герметичности всей конструкции

Считается перегревом нагрев корпуса до температуры 100 градусов Цельсия в зоне расположения седла. Стоит учитывать, что в большинстве случаев применяется специальная охлаждающая жидкость и смоченная ткань. Сварка может проводится в несколько этапов для снижения вероятности перегрева поверхности. Повышение пластичности становится причиной деформации поверхности и потери герметичности всей конструкции.

После получения шва на протяжении длительного периода запрещается проводить открытие и закрытие арматуры. Делать это можно исключительно после того, как поверхность полностью остыла. В противном случае внутренние элементы могут быть повреждены.

Строительная длина патрубков не должна быть укорочена. Это связано с тем, что она выбирается с учетом вероятности нагрева основной конструкции.

После завершения работы проводится проверка качества шва согласно установленным требованиям. Для защиты поверхности проводится нанесение лакокрасочного покрытия. Завершающим этапом становится промывка крана для удаления мусора, который мог попасть внутрь конструкции на момент сварочных работ.

Виды систем отопления

В однотрубной системе теплоноситель подается по одной трубе большого диаметра, к которой последовательно подключаются приборы отопления. Вход в радиаторы осуществляется в верхней части прибора трубой меньшего диаметра, чем магистральной, а выпуск – такой же трубой в нижней части. На каждую батарею отопления устанавливается отсекающий вентиль, а также устраивается специальный замыкающий участок трубы, называемый байпасом. Если перекрыть движение теплоносителя через радиатор, циркуляция по магистрали не нарушится благодаря байпасу. Теплоноситель из-за теплоотдачи радиаторов постепенно остывает, так что самые дальние от теплогенератора (котла) приборы отопления нагреваются меньше, чем ближние, поэтому регулировка температуры радиаторов отопления здесь особенно необходима.

Однотрубная и двухтрубная системы отопления

Двухтрубная система включает две трубы, по которым движется теплоноситель – подающую и обратную. Приборы отопления подключаются к подающей трубе параллельно, причем вход в радиатор может быть и в верхней и в нижней части. Теплоноситель в двухтрубной системе подходит к каждому прибору с одинаковой температурой. В этой системе радиаторы также оснащаются отсекающими вентилями.

Материалы

Какие конкретно варианты вероятны?

Латунь. Латунные краны для водопровода наиболее распространены благодаря низкой стоимости, химической и коррозионной стойкости, и несложной обработке относительно мягкого металла. Как правило латунь защищается декоративным хромо-никелевым покрытием, которое, но, не воздействует на долговечность изделий.

Латунь. Из нее изготавливаются декоративные корпуса — в частности, антикварные — водопроводных кранов и смесителей. Латунь — один из наиболее жёстких и износостойких металлов, что гарантирует большой срок работы подвижных элементов сантехнических устройств.

Нержавеющая сталь также выгодно отличается от бронзы высокой износостойкостью. Помимо этого, поверхность полированной нержавейки легко очищается, что разрешает применять ее для так называемой молочной (пищевой) запорной арматуры.

Уточним: по понятным обстоятельствам износостойкость ответственна только для подвижных элементов конструкции, соприкасающихся между собой. Раз так — латунь либо нержавеющая сталь увеличивают ресурс устройства только в том случае, если из них изготовлен не только корпус, но и кранбуксы. Для однорычажного смесителя с полимерно-керамическим картриджем прочность металла ответственна разве что при падении на пол в ходе монтажа.

Силумин (сплав алюминия с кремнием). Изготовленные из него водопроводные краны для кухни и ванной (для смесителей он, к счастью, практически не употребляется) отличает низкая цена и столь же низкая механическая прочность, не всегда разрешающая прибору хотя бы пережить установку. Очевидная инструкция — заметив такое изделие, отойти от него как возможно дальше.

Керамика. Из нее изготавливались корпуса некоторых отечественных смесителей для ванных в 70-90 годах прошлого века. Характерной изюминкой этих смесителей была свойство взрываться при резком трансформации температуры воды.

Пластик (ПВХ). Недорогие пластиковые кухонные смесители (в большинстве случаев, произведенные в Китае) сейчас возможно встретить в продаже. На удивление, каких-либо больших недочётов, не считая затрапезного внешнего вида уже через полгода эксплуатации, у них нет.

Любопытно: в прайс-страницах магазинов сантехники иногда возможно встретить чугунные водопроводные краны. Но в реальности таких изделий не существует: под этим названием в большинстве случаев прячутся чугунные винтовые вентиля для подводок.

Разновидности вентилей

Чтобы определить положение устройства, и узнать, как открывается или закрывается вентиль, в первую очередь требуется узнать вид установленного устройства.

В бытовых системах чаще всего устанавливаются:

шаровые вентили. В корпусе устройства располагается металлический шар, который является запорным механизмом. Корпус и запорный элемент, как правило, изготавливаются из прочных металлов (латуни, стали, бронзы), что обеспечивает длительный период использования устройства;

Вентиль с запорным механизмом в виде шара

пробковые вентили. Запорными элементами в данном типе устройств являются пробки цилиндрической или конусной формы. Корпус пробкового вентиля также изготавливается из высокопрочного металла. Устройство запорного механизма позволяет использовать вентиль в трубопроводах с агрессивными средами.

Уход за шаровым краном

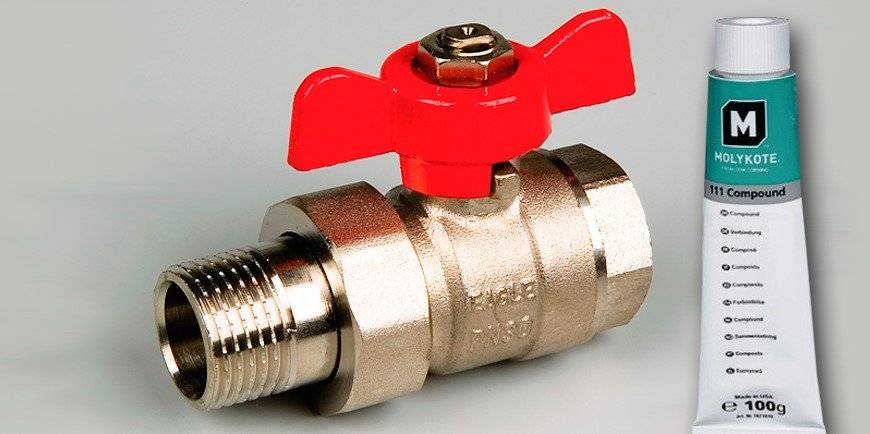

Перед тем, как установить кран на своё место, рекомендуется смазать запорный шар снаружи литолом. Можно использовать и другую смазку на такой же основе. Затем нужно провернуть кран несколько раз, чтобы смазка попала на внутреннюю часть корпуса механизма. Подобная смазка не вступает в реакцию с водой, поэтому не смывается потоком, но смазывать всё же следует тонким слоем.

Если кран ставить для пищевых нужд, смазку нужно подбирать соответствующую с пищевым допуском.

Раз в полгода кран следует несколько раз проворачивать в положение «открыто», «закрыто». Делать это нужно аккуратно, чтобы не сорвать запорный механизм, ведь нередко в седельном узле накапливаются всевозможные отложения.

Подобные действия помогут обеспечить более продолжительную службу крана.

Также не рекомендуется покупать дешёвые механизмы, ведь срок их службы будет значительно ниже.

Блокировка и сброс давления

Шаровые краны обладают способностью к блокировке и сбросу давления из полости крана. В открытом и закрытом положениях давление с обеих сторон шара блокируется от полости между корпусом и шаром с помощью седел. Это позволяет провентилировать или произвести дренаж полости крана через специальное отверстие корпуса. Кроме того, эта функция может использоваться для проверки утечки при полном рабочем давлении. При выполнении этой процедуры необходимо строго придерживаться инструкции.

Дренаж полости крана через специальное отверстие корпуса

Конструкция крана предполагает автоматический сброс избыточного давления из полости крана в сторону трубопровода с меньшим давлением. Это происходит в результате отжатия седел от шара избыточным давлением.

Каждый кран проверяется на специальных стендах на прочность и герметичность. На шаровых кранах больших размеров имеются проушины на корпусе для подъемных строп. Шаровые краны без проушин следует поднимать с помощью плоских нейлоновых строп, закрепляемых вокруг концов крана и цапф. Ни в коем случае нельзя поднимать шаровой кран за редуктор, привод или штурвал.

Знаки и символы

Чтобы быть точно уверенным, какую воду вы открываете, всегда обращайте внимание на обозначения, находящиеся на вентиле. Как правило, холодная вода обозначается синим или голубым цветом, горячая же маркируется красным, а иногда и оранжевым

Бывает, на некоторых кранах вентили помечены не цветом, а латинскими буквами, с которых начинаются слова на английском «HOT» — горячий и «COLD» — наоборот, холодный. Соответственно, ищите буквы «H» и «C». Может быть, чтобы определить с какой стороны горячая вода в смесителе, а с какой холодная, производители напишут и все слово целиком.

Будьте внимательны и, даже ориентируясь на символы, обозначающие температуру воды, аккуратно проверьте, вентиль с какой водой вы повернули.

Виды кранов

Шаровый

Шаровые краны в последнее время пользуются большой популярностью, так как имеют предельно простое устройство, чем обусловлен долгий срок их службы. Кроме того, они удобные в использовании, так как для перекрытия потока нужно лишь повернуть ручку на 90 градусов.

Запорный механизм данного устройства выполнен в виде шара со сквозным отверстием. Для перекрытия прохода шар следует повернуть отверстием перпендикулярно корпусу.

Управление шаровым краном осуществляется рукояткой, которая соединена с шаром при помощи штока. Для герметичности механизма используются два эластичных кольца, которые плотно прилегают к шару.

Корпус шарового устройства может быть выполнен из латуни, алюминия или полипропилена. Пластиковые краны устанавливают совместно с пластиковыми трубами для системы отопления.

На фото – угловой вентиль

Следует отметить, что данная арматура обладает следующими недостатками:

• Чувствительность к примесям в теплоносителе. Поэтому при использовании воды желательно устанавливать фильтры.
• Не предназначена для плавного регулирования потока. Если ее использовать для данных целей, то механизм быстрой выйдет из строя.

Поэтому шаровые краны устанавливают чаще на обратке для полного перекрытия потока теплоносителя.

Устройство вентиля

Вентиль

Ручной вентиль или ручной радиаторный запорный клапан представляет собой конструкцию, внутри которой направление потока теплоносителя изменяется дважды. Запорным элементом в таких вентилях служит шток с эластичной прокладкой. Положением штока управляется червячным механизмом с ручкой.

Когда прокладка плотно прижата к седлу, проход теплоносителя закрыт. Если плавно вращать ручку, прокладка будет постепенно приоткрывать проход. Достоинством данной конструкции является возможность не только полностью перекрывать поток теплоносителя, но и регулировать его интенсивность.

Однако, следует учитывать, что резиновая прокладка довольно быстро приходит в негодность, в результате чего не герметично перекрывает поток. Данная проблема решается заменой прокладки, что несложно выполнить своими руками.

Клапан с термостатом для радиатора

Запорный клапан с термостатом

Запорный клапан для радиатора отопления с термостатом позволяет регулировать интенсивность потока теплоносителя в автоматическом режиме. Данное устройство еще называют термовентилем или термоклапаном.

Устройство запорного клапана для радиатора данного типа относительно простое.

Его запорный механизм состоит из следующих элементов:

• Металлического корпуса с проходным отверстием и седлом.
• Эластичного конуса.

Устройство клапана с терморегулятором

В процессе работы устройства конус опускается и поднимается, в результате чего меняется количество проходимого теплоносителя.

За положение конуса в седле отвечает термоголовка (термоэлемент), которая состоит из следующих элементов:

• Цилиндра (сильфона).
• Теплового агента – жидкость или газ, заполняющий сильфон. Тепловой агент сильно меняет свой объем в результате изменения температуры окружающей среды.
• Поршень – с одной стороны соединен с цилиндром, а с другой – с конусом.

Под действием температуры тепловой агент сжимается или увеличивается в объеме, чем приводит в движение поршень, который в свою очередь через шток изменяет положение конуса. Термоголовка позволяет регулировать температуру, при которой клапан полностью перекрывает воду.

Следует отметить, что терморегуляторы бывают двух типов:

• Механические;
• Электронные.

Электронная модель термоклапана

Последние обычно снабжены дисплеем и датчиком, который отображает температуру воздуха. Такие устройства позволяют задавать температурные режимы работы запорного клапана в разное время суток или даже дни недели.

К примеру, в период с девяти утра до пяти вечера, когда все домочадцы расходятся, можно установить более низкое значение температуры, а после пяти радиатор будет разогреваться до более высоких значений и лучше прогревать помещение. Цена таких устройств, конечно, довольно высокая.

Схема обвязки батареи отопления

Плюсы и минусы шарового крана

Данная запорная арматура имеет массу преимуществ перед другими разновидностями, но и недостатки у нее тоже имеются. К первым относят:

1. Легкость и простоту эксплуатации. Незначительным движением руки можно открыть или закрыть шаровый газовый кран.
2. Герметичность. Такой механизм обеспечивает 100% плотность закрытия без протечек.
3. Долгий срок эксплуатации по сравнению с вентилем.
4. Простота конструкции.

Из недостатков можно отметить:

1. Наличие «мертвой» зоны у кранов с консольной ручкой.
2. Невозможность использования для сред с температурой выше +200°С – плавятся детали из фторопласта.
3. При резком открытии или закрытии крана возможен сильный скачок давления.
4. Возможное «залипание» сферы внутри шарового крана, поэтому его нужно периодически открывать и закрывать.
