Обвязка котла отопления полипропиленом

Необходимые инструменты для работы

Для обвязки котла отопления полипропиленом вам понадобится:

  • рулетка;
  • соединительные элементы: хомуты, фитинги, шаровые краны и т.д;
  • специальные ножницы для полипропиленовых труб (можно самые дешевые);
  • сварочный аппарат, предназначенный для работы с пластиковыми трубами.

Сварочный аппарат – достаточно дорогостоящее оборудование, обычно его берут в аренду. Главное назначение такого аппарата заключается в нагреве внутренней и наружной части трубы до нужной температуры, чтобы можно было изогнуть трубу до нужно формы. В комплект поставки должны входить различные насадки.

Комплектация обвязки

В состав обвязки входят следующие элементы:

  • Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
  • Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

  • Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
  • Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
  • Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
  • Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур

При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт

Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.

Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

  • Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
  • Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Поэтапное руководство для выполнения обвязки самостоятельно

Все решения обвязки будут зависеть от выбора котла отопления, его типа и комплектации. Котел выступает в роли неотъемлемого и самого основного элемента системы отопления. Для выполнения работ понадобятся:

  • балансировочный кран;

  • манометр;
  • сливные и шаровые краны;
  • проходные фильтры;
  • клапаны;
  • муфты;
  • хомуты;
  • тройники;
  • уголки;
  • трубы;
  • циркуляционный насос;
  • расширительный бочок;
  • термоголовка.

Все действия по воспроизводству обвязки необходимо выполнять в такой последовательности:

Соорудить фундамент толщиной примерно 100 мм. После чего сверху уложить асбестоцементный или железный лист.
Соединить котел и дымоход. Далее герметизация полученного соединения.
Монтаж вытяжки.
Установка котельного коллектора. На коллекторе должна находиться специальная наклейка, указывающая на подающую и обратную линии.
Присоединение специальной трубки диаметром 1,25 дюйма к котлу, ввод патрубка диаметром 1 дюйм к трубопроводу системы.
Устройство смесительного клапана на входе коллектора для управления температурой.
Монтаж циркуляционного насоса на обратной магистрали

Рекомендуется принимать во внимание все нюансы выбранного оборудования.
Установка блока с термометром и дифференциальным клапаном для контроля за температурой и давлением.

Помимо самого оборудования, трубы для системы отопления тоже стоит подбирать тщательно. Практика показывает, что обвязка твердотопливного котла должна выполняться полипропиленом. Трубы, изготовленные из этого материала, отличаются финансовой доступностью, стойкостью к агрессивным воздействиям, долгим сроком эксплуатации.

Обвязка в двухэтажном доме.

Распространённые ошибки во время обвязки газового котла

Большой котёл нагревает воду быстрее, а значит, потребляет больше топлива. Это также стоит иметь в виду при покупке и подключении газового оборудования

Особое внимание уделите контролю над уровнем давления в расширительном баке. Неправильно подобранный размер бака также может негативно отразится на работе всей системы в целом. Схема обвязки двухконтурного котла — дело непростое

Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения

Схема обвязки двухконтурного котла — дело непростое. Оптимальным решением станет обращение в специализированную газовую службу, сотрудники которой быстро подключат установку к системе газоснабжения.

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

  • Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
  • Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
  • Поддержание давления в системе на требуемом уровне (расширительный бак).
  • Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

  • Генератор тепла – котел.
  • Мембранный (расширительный) бак – экспансомат.
  • Регулятор давления.
  • Трубная магистраль.
  • Запорная арматура (краны, клапана).
  • Фильтр грубой очистки – «грязевик».
  • Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

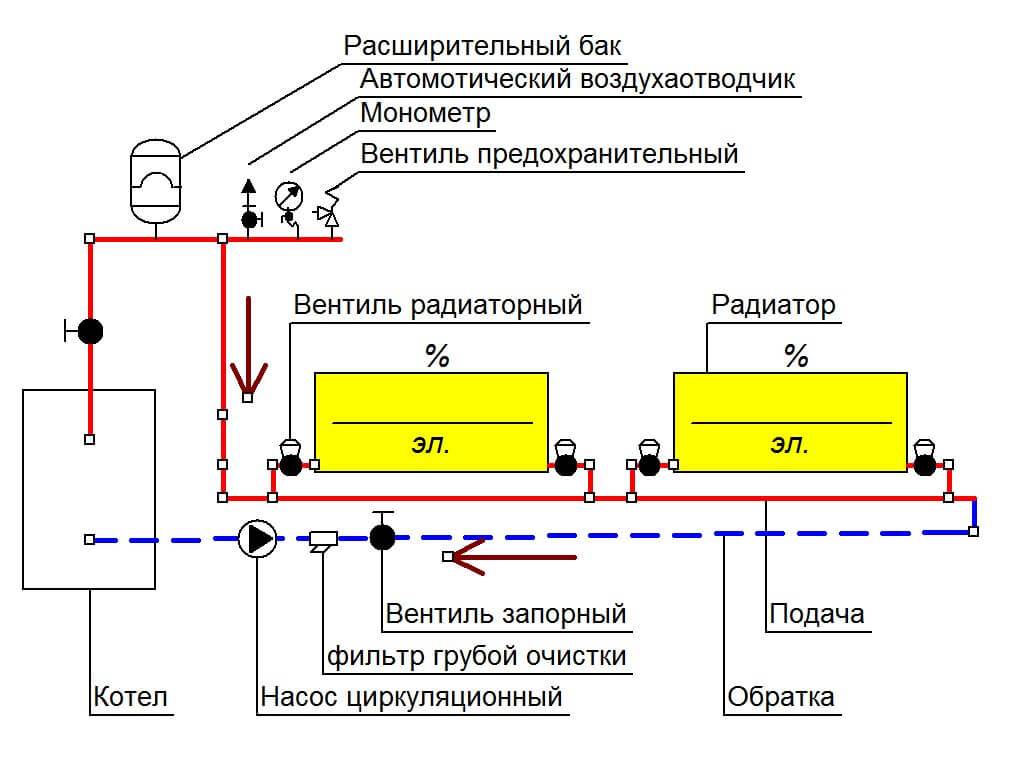

Контур отопления

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Контур ГВС

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

Гравитационная

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Статьи

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

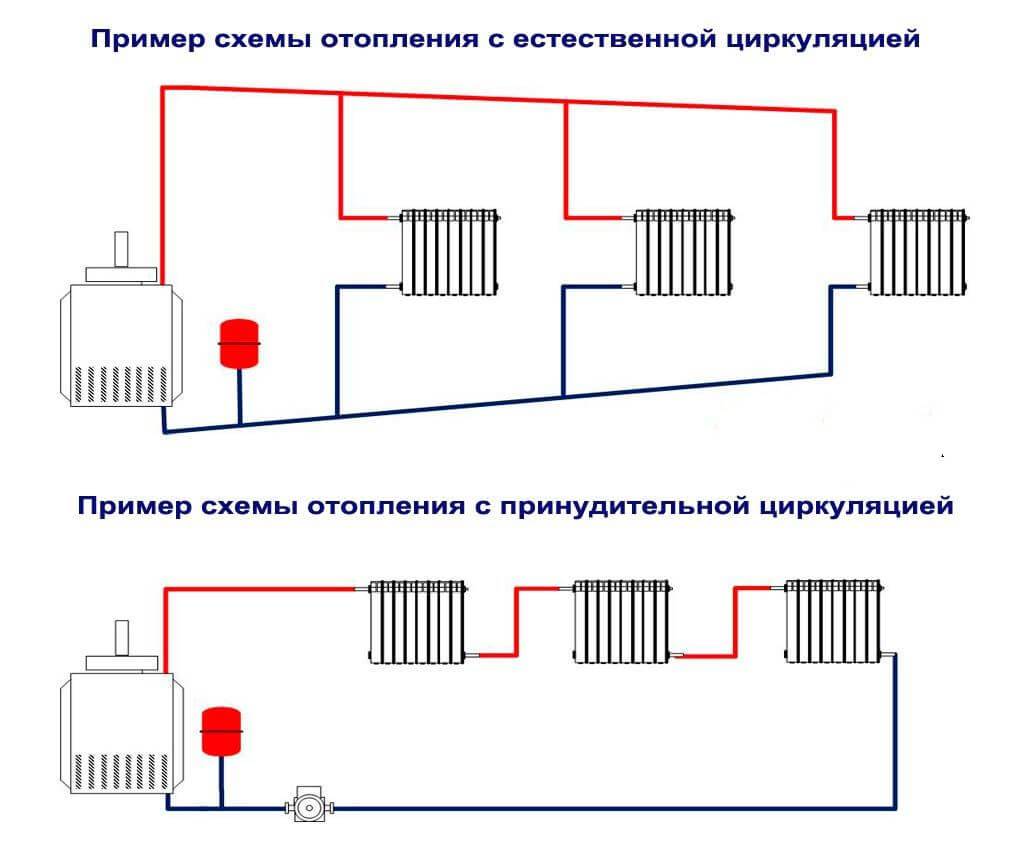

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

  • Упрощенная установка и обвязка;
  • энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
  • компактность котла и вспомогательного оборудования;
  • низкая стоимость обслуживания системы;
  • высокая ремонтопригодность;
  • надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

  1. Необходимость иметь надежный источник электроэнергии.
  2. Необходимость выполнение балансировки контуров нагрева.
  3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
  4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
  5. Высокая стоимость.

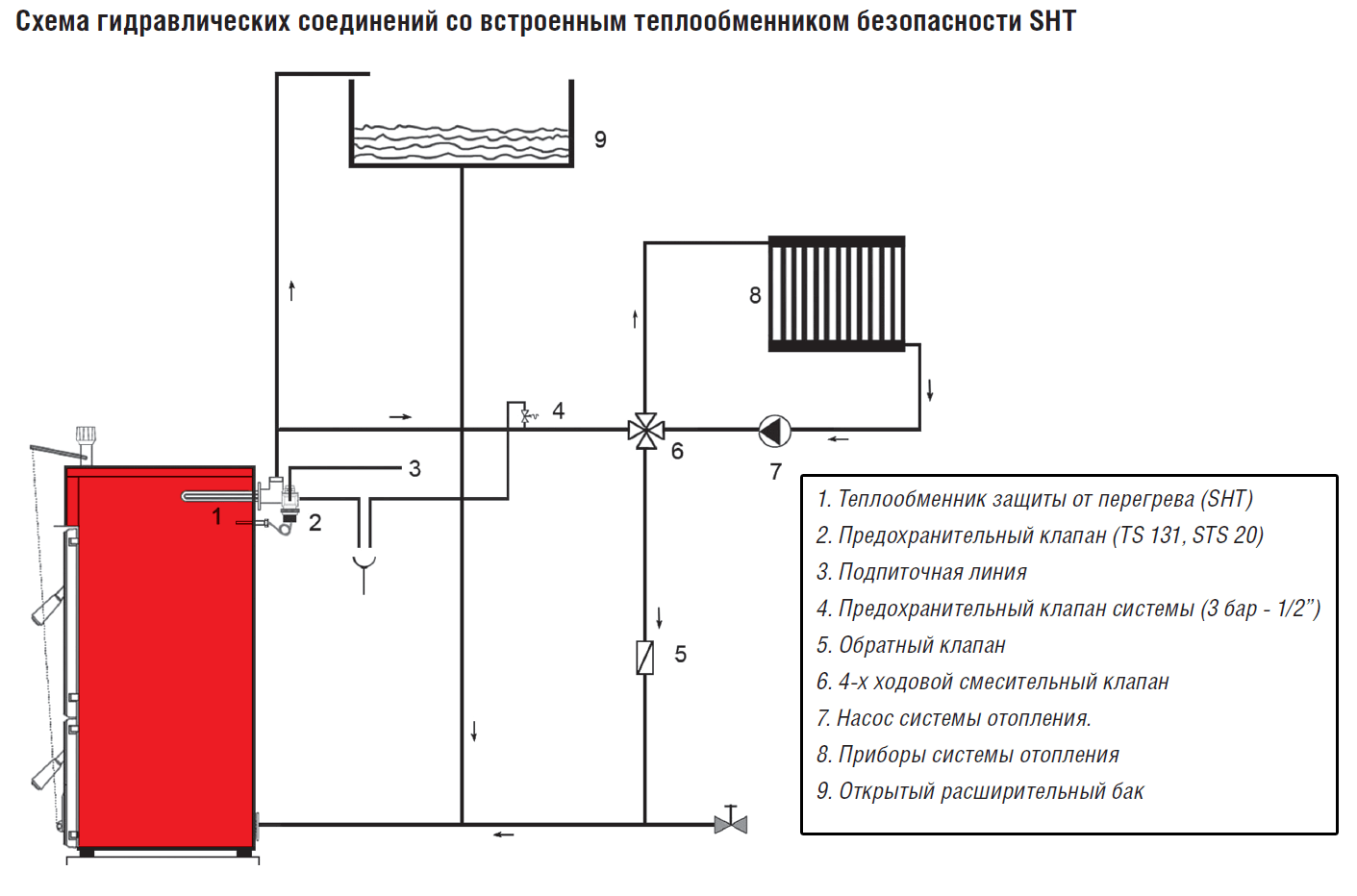

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

  1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
  2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
  3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

  • на кухне, если тепловая мощность агрегата не превышает 60 кВт;
  • в любом отдельном помещении, находящемся у наружной стены здания;
  • в наружной пристройке к дому;
  • в отдельно стоящем здании котельной.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

  • от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
  • при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
  • сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.


При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:


В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Обвязка с принудительной транспортировкой теплоносителя

Схема обвязки твердотопливного котла: что и какНельзя не сказать о недостатках:

  • сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
  • необходимость регулярного дорогостоящего обслуживания;
  • нужна балансировка устройств;
  • потребуется обвязка насоса отопления;
  • дороговизна элементов и услуг профессиональных установщиков;
  • монтаж и ремонт силами специалистов, что требует значительного финансирования.

  Обвязка системы отопления в частном доме, детальное видео:

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением.

В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

  • Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
  • Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
  • Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Как правильно сделать обвязку газового котла

Если говорить о схеме подключения газового котла, стоит заметить, что готовых решений в этом случае просто не существует. Схема обвязки газового котла зависит от того, как именно будет использоваться водогрейное оборудование, сколько отдельных систем отопления будет обеспечивать теплом. При этом стоит учитывать следующие рекомендации:

  • Обвязка газового котла под радиаторы и теплый пол выполняется строго с использованием водяного распределительного коллектора или гидрострелки. В таком случае котел будет нагревать сам теплоноситель, а циркуляционное оборудование внутри котла будет нагнетать давление непосредственно на участке от котла до коллектора. Дальше обвязки котла с гидрострелкой будет использовано дополнительное циркуляционное оборудование на каждый задействованный отопительный контур.

Обвязка настенного газового котла медными трубами должна выполняться с соблюдением необходимого сечения трубопровода. К примеру, согласно расчетам при мощности агрегата способного отопить 60 кв. м. будет достаточно использовать медь с сечением 18 мм. Получается, что обвязка навесного газового котла с одним контуром медью, может быть выполнена 20 трубой. Это же требование необходимо учитывать и при выборе полипропилена в качестве основного материала для выполнения подключения. В этом случае рекомендованный диаметр должен быть еще больше. Схема обвязки газового двухконтурного настенного котла полипропиленом подразумевает использование труб с диаметром 25-32 мм.

Еще одним нововведением пока не получившим широкого распространения является установка в систему отопления аккумулирующего бака. Обвязка напольного газового котла с теплоаккумулятором необходима в случае с чугунными агрегатами. Они боятся резкого снижения температуры. Такое устройство позволяет плавно изменять интенсивность нагрева теплоносителя.

Обвязка навесного газового котла с двумя контурами практически не требует установки дополнительного оборудования, так как такая конструкция по сути уже является полностью укомплектованной отопительной станцией. Достаточно подсоединить агрегат к радиаторам отопления в водораспределительной системе дома. Обвязка настенного одноконтурного газового котла к системе отопления полипропиленом осуществляется похожим способом, единственным отличием является, то, что при подключении учитывается исключительно система обогрева дома.

Напольные модели в большинстве, нуждаются в установке дополнительного оборудования. Установка и обвязка напольного двухконтурного газового котла включает в себя монтаж циркуляционных насосов, фильтров грубой и тонкой очистки, расширительного бака и др. В зависимости от схемы подключения может понадобиться установить гидрострелку на обвязке.

Схема обвязки напольного одноконтурного газового котла отопления, энергозависимого типа, должна включать в себя обязательную установку байпаса. Байпас контролирует, чтобы циркуляция теплоносителя не прекращалась даже после отключения электроэнергии.

Какие трубы лучше для обвязки котельной

У каждого материала есть свои особенности, которые влияют на его эксплуатационные характеристики

При выборе труб для обвязки котельной необходимо обращать внимание на теплоизоляционные свойства, сложности связанные с монтажом, а также стоимость. Наиболее популярными являются следующие решения:

Обвязка котла полипропиленом

Полипропиленовые трубы — практически идеальный материал для обвязки, но не без своих недостатков. К преимуществам следует отнести:

  1. Легкий монтаж, сборка полипропиленовой обвязки осуществляется с помощью специального паяльника. В результате все работы по разводке отопительной системы дома, установке дополнительного оборудования осуществляются в срок от одного дня до недели.

Устойчивость к нагреванию — полипропиленовые трубы для монтажа обвязки отопления укреплены армированием из стекловолокна. Стекловолокно в ППТ создает каркас, защищающий от расширения при нагревании. Теплопроводность полипропилена достаточно низкая, поэтому теплопотери по маршруту котел – радиатор практически минимальны.

Скорость циркуляции теплоносителя — обвязка котельной полипропиленом имеет еще один плюс. Сердцевина трубопровода устойчива к образованию солевых отложений. Скорость теплоносителя остается одинаковой весь срок эксплуатации изделия. Заявленный срок службы от 20 лет в зависимости от производителя.

Обвязка котла медными трубами

Монтаж обвязки медными трубами требует от мастера определенного профессионализма, а от заказчика существенных материальных затрат. Использование медных труб имеет и свои преимущества:

  1. Хорошая теплоотдача меди — нагревание комнаты осуществляется не только с помощью самих радиаторов, но и по ходу движения теплоносителя. Медь хорошо прогревается и не требует для этого большого количества тепловой энергии.

Медь не подвержена коррозии. Со временем медные трубы могут покрыться тонким слоем окиса. Но это не влияет на эксплуатационные качества.

Обвязка медью не боится замерзания. Обвязка котельной медными трубами устраняет сложности связанные с замерзанием теплоносителя. Стальные, как и пропиленовые трубы, в таком случае просто разрывает. Медь более пластичная, поэтому выдерживает нагрузки при замерзании без потери целостности.

При всех своих достоинствах, медная обвязка имеет несколько недостатков, в основном связанных с процессом эксплуатации — медь нельзя утопить в стены, а также нуждается в надежной изоляции. Воздействие тока на медь губительно.
