Что такое шибер для дымохода и как это используется

Виды шиберных заслонок

  • Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
  • Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Предназначение и принцип действия

Шибер для вентиляции представляет собой клапан, способный полностью или частично перекрывать движение воздушных потоков в воздуховоде. Дословный перевод с немецкого языка слова schieber — это задвижка. Название полностью раскрывает функциональное предназначение прибора. Приспособление используют в вентиляционных сетях для повышения продуктивности их работы посредством регулирования интенсивности прохождения воздушных масс. Шибер иногда называют «дроссельной заслонкой», но этот термин относится ни ко всем устройствам, а только к тем, которые оснащены поворотным механизмом запора.

Принцип работы шибера в точности повторяет принцип действия печной заслонки, применяемой для регулирования тяги в трубе дымохода. Так, при розжиге топлива заслонку открывают, обеспечивая тем самым мощное движение воздушных потоков от поддувала до трубы. В процессе активной фазы горения – чуть перекрывают, предотвращая мгновенное прогорание топлива, а после того, как истлеют последние угольки – задвижку закрывают практически полностью, оставляя лишь небольшую щель.

Таким образом, печная задвижка играет роль регулятора тяги, позволяет контролировать скорость и интенсивность прохождения воздушных масс через дымоход. По такому же принципу работает вентиляционный шибер. Он то увеличивает, то ограничивает ток воздушных струй. Кроме того, заслонка выравнивает сопротивление воздушных потоков внутри воздуховода, регулирует их прохождение из основной его части в ответвления. Шиберные заслонки могут монтироваться на воздуховоды из любого материала, включая пластиковые.

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Регулировка температуры твердотопливного котла

Эффективность работы системы отопления зависит от равномерной подачи температуры. И если в газовых и жидкотопливных котлах этот вопрос решён непрерывной подачей топлива, то в твердотопливных котлах такой возможности нет. Да и само твёрдое топливо при сгорании отдаёт температуру неравномерно: в начале и конце сжигания порции дров — меньше, в середине процесса — больше.

Частично решить эту проблему помогает система регулировки интенсивности горения топлива, то есть подачи воздуха, необходимого для горения.

Термостатический регулятор тяги

Дверки котла имеют уплотнители, поэтому воздух под колосники поступает через нижнюю заслонку. Величину открытия этой поддувальной заслонки регулирует термостатический регулятор тяги.

Термостатический регулятор тяги. Фото с сайта cotlix.com

На нём выставляется необходимая температура, а сам регулятор механически (цепочкой) соединён с дверкой поддувала. Если температура недостаточна, регулятор приоткрывает поддувальную дверку, если велика — закрывает.

Нужно понимать, что твердотопливный котёл — весьма инертное устройство, а регулятор тяги управляет процессом горения с большой погрешностью. Поэтому и вся система отопления должна быть спроектирована с учётом этой особенности.

Вентилятор и контроллер

Более плавная регулировка процесса горения возможна при помощи вентилятора, нагнетающего в топку заданное количество воздуха. Количество оборотов лопастей прибора регулируется контроллером, учитывающим показания термодатчика, и значением выставленной пользователем температуры.

Шибер

Шибер — это заслонка на дымоходе, иначе называется дроссель. Шибер устанавливается после котла и перекрывает канал дымохода. Нужно его устанавливать или нет — зависит от модели оборудования. Некоторые разновидности котлов снабжены заслонкой штатно, в других случаях производители могут рекомендовать установить заслонку в дымоходе дополнительно.

Шибер позволяет увеличить КПД отопительного прибора, частично перекрывая дымоход и уменьшая скорость отведения нагретых продуктов сгорания. На какую величину открывать или закрывать заслонку, можно определить только опытным путём, потому что это зависит от температуры воздуха на улице, влажности, атмосферного давления, направления и силы ветра.

Правильно подобранное отопительное оборудование, а главное — эффективное его использование принесёт в дом тепло, а от хозяев потребуется только дополнить его домашним уютом.

>

Разновидности шиберов

Для изготовления шиберов можно использовать различные материалы, подробнее о них мы поговорим ниже. То же самое касается и особенностей конструкции данного элемента.

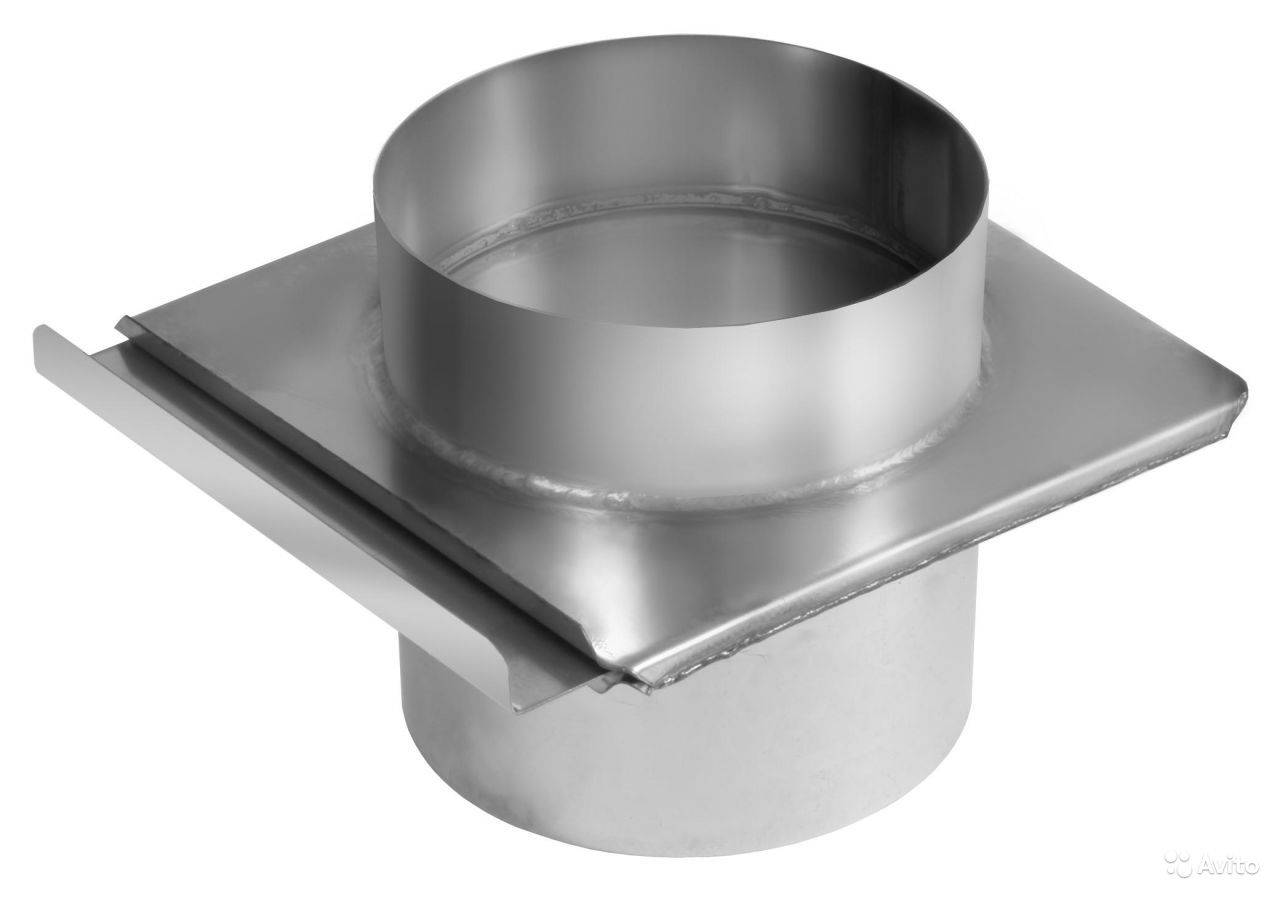

Выдвижной стальной шибер

Выдвижная заслонка изготавливается в виде обычной пластины, которая за счет движения регулирует (увеличивает либо уменьшает) поперечное сечение дымоотвода. Поверхность такой задвижки должна быть гладкой, чтобы на ней не накапливалась сажа – это может привести к возгоранию. В шибере есть небольшое отверстие, которое облегчает движение и обеспечивает герметичность прилегания заслонки. Именно выдвижные заслонки считаются самыми распространенными, чаще всего их применяют в стальных и кирпичных дымоходах.

Двустенные (дроссельные, поворотные) шиберы

Конструктивно это устройство намного сложнее, оно способно поворачиваться вокруг своей оси и таким образом открывать либо закрывать дымоотвод. Может изготавливаться в виде пластины (опять же – с гладкой поверхностью), разделенной осью на две равных части и закрепляемой с помощью этой же оси. Поворачивается на 180 градусов. Такому решению следует отдать предпочтение в случае, если нет возможности установить обычный выдвижной шибер. Популярность конструкции данного типа значительно ниже потому, что у нее есть один недостаток: ось крепится посредством сварки, и после длительного использования она может сломаться (перегореть).

Изготавливаются поворотные шиберы из прочной нержавеющей стали или чугуна. Оба этих материала характеризуются длительностью эксплуатации и стойкостью к воздействию высоких температур, однако чугун слишком тяжел, поэтому монтировать чугунные задвижки можно лишь в кирпичные дымоходы. Заслонки из нержавеющей стали хорошо себя зарекомендовали в дымоотводах всех типов.

Совет! Выбирая стальную поворотную задвижку, обратите внимание на ее поверхность. Она должна быть тщательно отполирована, чтобы исключить накопление сажи.. Преимущества стальных шиберов:

Преимущества стальных шиберов:

  • способность выдерживать температуры до 900 градусов по Цельсию;
  • максимальная прочность;
  • устойчивость к коррозии;
  • высокая эффективность;
  • способствует экономии топлива, сохраняя тепло в помещении;
  • характеризуется хорошей теплопроводностью.

Советы специалистов

Где ставить шибер на дымоходе

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи,
  2. Крепление по принципу «труба в трубу»,
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Труба в трубе

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Как выполнять регулировку тяги

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени так печь остывает гораздо быстрее.

Регулятор (стабилизатор) тяги дымохода

рис  ниже).

Также   существует группа шиберов  для  каминов — они выполнены в виде  куска трубы   внутри   встроена   перекрывающая   ход   дымовым  газам   заслонка (но она не герметичная) с тягой   сбоку (см. рис. ниже)

Теперь перейдем  к  детальному  описанию регуляторов  тяги  дымоходов.  Регулятор тяги  представляет  собой   сбалансированный  воздушный  клапан. Направление пропускания  воздуха — в  дымоход.  Регулятор  тяги   служит    компенсатором   избыточной  силы  тяги дымохода. Внешний  вид регулятора   тяги  дымохода приведен  на рис. ниже.

В  чем  же принципиальная разница   между  такими  кажется   близкими по   звучанию   понятиями. Разница  огромна.

Во  первых —   регулятор тяги   является  автоматическим прибором,  в то  время как   шибер  надо приводить в действие  в  ручном  режиме.

Во  вторых —  регулятор   тяги   использует  чисты  воздух  и не   засоряется,  в то время как  шибер   пропускает через себя  все продукты   сгорания твердого топлива  и  часто  засоряется.

В третьих – огромная  разница   в  принципиальном   назначении,   шибер  ограничивает   объем  тяги,  в то время как  регулятор тяги  дымохода  ограничивает  силу  тяги  дымохода.

В  четвертых – шибер  устанавливается    после  котла,  регулятор тяги  монтируется  параллельно с котлом  и является как бы вторым  балансирующим потребителем, ограничивая тягу  через   котел.

В пятых – отличны принципы  использования  шибера и регулятора тяги  дымохода,   шибер    прижимают, как правило, для  того, что б  печь или  котел  горели дольше,  но  делают   это после того, как  нагорает   большое количество  угля  в  топке;  Другими словами —  шибер прикрывают  когда  котел  поработает, и  уже догорает; Регулятор тяги   дымохода  противоположен – он  наиболее  активен  во время  растопки  котла, когда котел переходит из остывания в разогрев (чаще всего в  этот  момент происходит  детонация котла,  пыхтение, сопение, свисты в котле) Нормальная сила  тяги  дымохода 20Па.

В шестых – регулятор тяги  дымохода, это  активный  прибор   —   он может быть то полностью  открытым  то закрытым   в зависимости  от потребности,  шибер   же  статичен в своем положении и полностью  зависим от  настройки на глаз.

В седьмых —  шибер ограничивает выход   дыма  из  котла (это  может привести в  выходу  дыма в помещение или скоплению  гремучих  газов  в топке с последующим  взрывом)   Регулятор  тяги   не дает лишнему   воздуху (который  заходит  вместе с лишней  силой тяги) заходить в котел.

Подводя   итоги   можно сделать   вывод  о  радикальных  различиях  в  понимании и  назначении   этих  двух  приборов,   применение одного не исключает  применение  другого, но   ни в коем  случае   они не  взаимозаменяемы.

По вопросам   приобретения  регуляторов тяги  и  консультаций обращайтесь по тел:

044 491-59-81; 044 491-59-82; 044 491-59-83;

www.napruga.com 2013

Способы установки заслонки для дымохода

Выдвижная заслонка монтируется на этапе кладки дымохода

Существуют следующие правила и способы установки шибера в дымоходе:

  • в кирпичной кладке — на высоте 60-80 см от ее основания;
  • в стальной трубе — стык в стык (в раструбы) на участке, который не утеплен;
  • высота от выходного патрубка металлического дымохода — не менее 150 см, чтобы не допустить тепловой деформации;
  • заслонка должна двигаться в пазах и вращаться на стержне свободно, без застревания;
  • изготовление в задвижке отверстия для выпуска угарных газов при раннем перекрытии канала.

Во всех случаях на ручке заслонки нужно делать отметки, с помощью которых отслеживается ее положение в трубе.

Преимущества и технические характеристики

Регулировочные заслонки для дымоходов, в большинстве случаев, изготавливаются из нержавеющей стали толщиной один миллиметр. Поверхность задвижки полированная, практически идеально гладкая, что значительно облегчает процесс очистки от сажи.

Шибер из нержавеющей стали

Шибер, изготовленный из такой стали. способен выдерживать температуру до 900 градусов Цельсия. Гладкая поверхность шибера позволяет достичь максимальной эффективности работы оборудования, так как обеспечивает отличную тягу и не создает препятствий на пути дымовых газов.

Также шибер из нержавеющей стали с такими характеристиками имеет высокую устойчивость к коррозийным процессам, отличные механические и прочностные характеристики и низкий коэффициент термического расширения. Последняя из перечисленных характеристик позволяет обеспечить наименьшее изменение размеров изделия при колебаниях температур.
Шиберы из нержавеющей стали обладают высокой теплопроводностью, что дает возможность максимально эффективно использовать их в системах теплообмена. Стыковые швы на заслонках для дымоходов выполняются методом вальцовки.

Стандартная заслонка для дымохода из нержавеющей стали перекрывает сечение дымового канала на 85 процентов. Такой процент является оптимальным для эффективного выведения угарных газов

Это крайне важно в таких помещениях, как бани, так как позволяет существенно повысить безопасность нахождения в них.

Разновидности шибера

Существуют две модели шибера, отличающиеся друг от друга некоторыми конструктивными особенностями.

  1. Горизонтальный выдвижной шибер позволяет регулировать процесс путем выдвижения пластины, таким образом изменяя площадь сечения дымового канала. Данная модель чаще всего устанавливается в кирпичных дымоходах горизонтально. Существуют также специальные модели для дымоходов, которые изготовлены из нержавеющей стали. В перекрывающей пластине выдвижного шибера есть отверстия (либо выпиленный сегмент). Их наличие объясняется тем, что даже в закрытом положении шиберная заслонка не должна полностью закрывать канал. Это соответствует требованиям строительных норм и правилам пожарной безопасности.

  2. Поворотный шибер (дроссельная заслонка) — это заслонка классического типа. Она представляет собой пластину, закрепленную на вращающейся оси, находящейся внутри патрубка или дымовой трубы.

Варианты расположения шибера

Самыми распространенными вариантами установки шибера являются:

  1. Шибер, встроенный непосредственно в конструкцию (расположен в топке как отдельный элемент либо в выходном патрубке). В данном случае заслонка для дымохода устанавливается на первом метре, то есть на ближайшем к отопительному прибору отрезке. При таком расположении максимально легко управлять задвижкой, так как стержень ручки не задевает облицовку и портал.
  2. Расположенный в дымоходе шибер соединяется с другими элементами без дополнительного крепления, методом «труба в трубу».
  3. Прежде чем устанавливать шибер своими руками, нужно учесть, что данная конструкция может иметь и некоторые недостатки. Например, при прямом дымоходе будет тяжело чистить топку от сажи. Также в некоторых моделях шибер может изредка заклинивать.

Виды и конструкции

На шиберное устройство влияют разные факторы: температура, габариты трубы, проходные условия. В основу конструкции при изготовлении берется лист металла разной толщины, продвигающийся по щелевому карману, направляющим углам.

Зависимо от основания шиберы бывают запорными, перекидными. Служат для ограничения движения воздушных потоков.

Дымоходный шибер выпускается в нескольких вариантах.

Выдвижной

Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.

Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.

Предлагаем ознакомиться Маска для тела с медом для бани

Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.

Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.

Основные виды шиберных задвижек

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

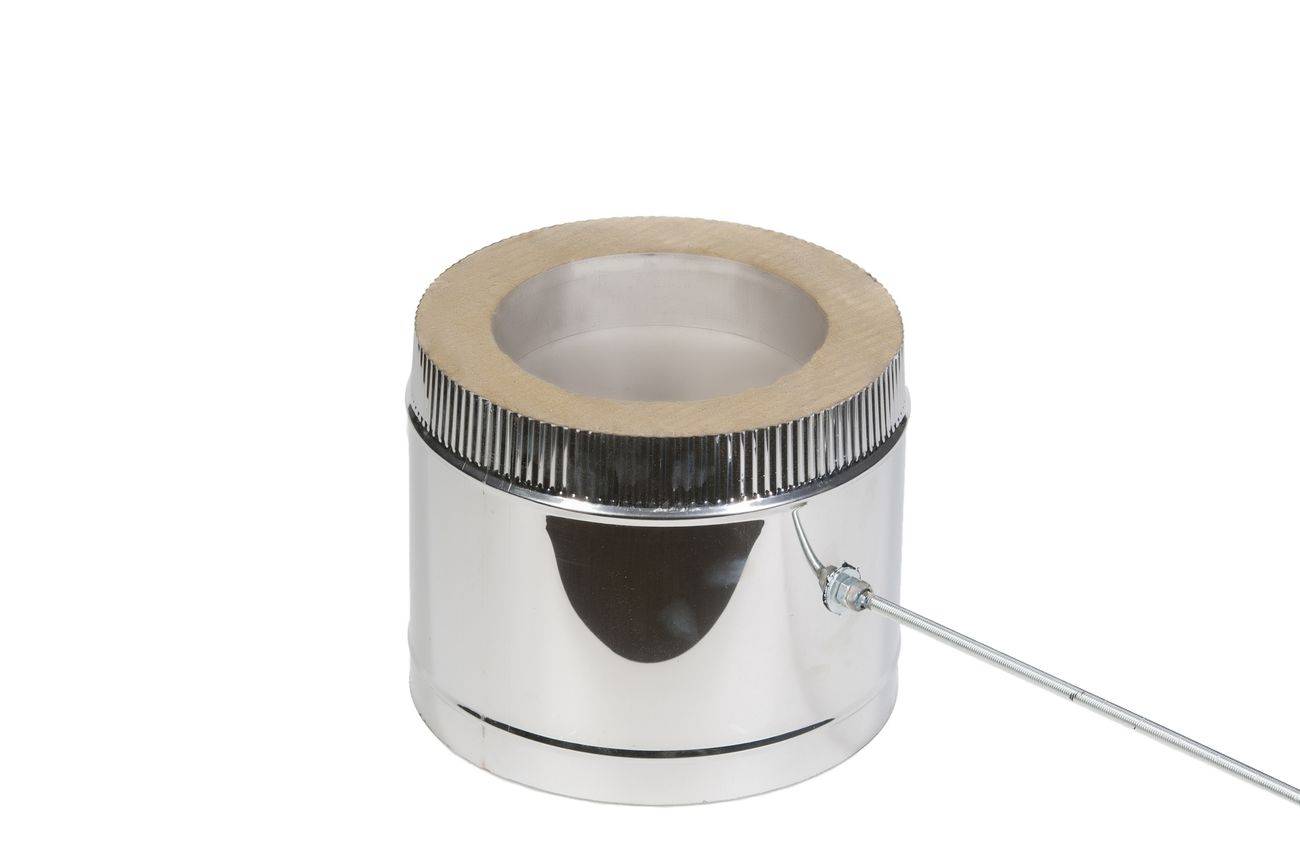

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

  • Возможность регулирования тяги;
  • Экономия топлива;
  • Шиберы способствуют сохранению тепла.

Минусы:

  • Устройства затрудняют чистку дымоходов;
  • При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
  • Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Технические характеристики

Конструкция шиберов полностью зависит от места их установки, температуры воздушных масс и формы воздуховодов. Все задвижки имеют абсолютно гладкую поверхность, что продиктовано работой в условиях перепадов температур и необходимостью регулярной очистки. Кроме того, заслонка должна иметь перфорацию либо быть оборудована щелевым отверстием. Это не позволит полностью закрыть приток свежего воздуха в помещение и обеспечит сохранение благоприятного микроклимата.

Шиберы бывают выдвижными и поворотными. Первые используются в вентсистемах с принудительной циркуляцией воздушных потоков, и представляют собой прямые задвижки, выполненные из стали. Их устанавливают перпендикулярно направлению движения потока. Такая конструкция позволяет контролировать объём прохождения воздуха и, при необходимости, изменять его.

Поворотные модели, именуемые дроссельными заслонками, могут устанавливаться на вентиляции с естественной тягой. Модели представлены в виде закреплённой на оси пластины, и приводятся в действие при помощи поворотной ручки. Ручка, в свою очередь, закрепляется на пластине посредством болта и гайки-барашка, и открывает задвижку на 10 градусов при каждом повороте. Все детали клапана изготавливаются из оцинкованной стали, и при необходимости дополнительно окрашиваются.

В приточно-вытяжных системах установка шиберов производится в разрыв воздуховода перед вентилятором. Такое расположение заслонки не позволяет электродвигателю вентилятора перегреваться: при запуске вентилятора заслонку закрывают, а после того, как количество оборотов достигнет рабочих параметров – открывают. В данном случае шибер выступает в роли пусковой заслонки, что увеличивает эффективность работы вентилятора и продлевает срок его службы.

Основные рекомендации по установке

Если дымоход изготовлен из кирпича, то монтаж шибера лучше проводить на расстоянии одного метра от поверхности печи. Устанавливается эта деталь ещё на этапе кладки самого камина. Только в этом случае можно правильно вмуровать рамку заслонки. Снаружи обязательно должна остаться небольшая часть шиберного узла. Чтобы начинающий мастер не допустил ошибок, специалисты разделили процесс установки на несколько основных этапов:

  1. Начинать нужно с кладки дымохода (первые 7-9 рядов).
  2. На этом этапе верхний слой кирпича покрывают небольшим количеством раствора.
  3. Теперь можно смело размещать заранее подготовленную рамку, которая должна встать максимально ровно, чтобы не перекрывать дымоход.
  4. На установленное изделие накладывается слой рабочего раствора, а сама кладка продолжается по имеющейся схеме.

Виды шиберов

Современные специалисты разработали несколько разновидностей шиберов, которые имеют ряд существенных отличий друг от друга. В первую очередь они касаются конструктивных особенностей моделей.

Наибольшее распространение получили такие их типы:

  • выдвижные;
  • поворотные;
  • чугунные;
  • стальные.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.


Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.


Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Конструкция шибера и его предназначение

Шибер для дымохода представляет собой специальную задвижку, посредством которой осуществляется регулирование тяги в современных дымоходах. Они необходимы для вариантов котлов одностенного и двустенного типов. Благодаря его присутствию значительно возрастает эффективность функционирования отопительной системы в целом.

Чертеж поворотной шиберной заслонки

Предназначение шибера состоит в следующем:

  • Заслонка регулятора для частичного перекрытия дымохода.
  • Регуляция процесса горения в каминной топке.
  • Регулировка тяги в дымоходе.

После топки необходимо перекрыть дымовой канал посредством шиберной задвижки. Пока печь не используется, она остается в закрытом состоянии. Еще она позволяет регулировать положение заслонки в зависимости от особенностей тяги.

Необходимости в присутствии шибера нет, если горение обеспечивается посредством подачи приточных воздушных масс.

Функции, назначение и характеристики

Шибер – это перегородка, которая находится внутри дымохода. Она повторяет форму и площадь его сечения и в закрытом состоянии практически полностью перекрывает его. Изменение положения шибера позволяет увеличивать или уменьшать отверстие трубы дымохода, усиливая или ослабляя воздушный поток. С помощью заслонки можно прекратить движение воздуха после растопки печки.

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.
