Установка плиты на печь своими руками
Процесс установки следует начать с изучения этого вопроса на специализированных сайтах, а только потом приступать к работе.
На кирпичную печь
Установка варочной плиты на кирпичную печь требует некоторых усилий. Как правильно установить плиту на кирпичную печь?
Следует придерживаться следующих рекомендаций:
- Не стоить вмуровывать плиту впритык. Нужно оставить зазор в 5 миллиметров по периметру панели. Ведь при нагреве чугун имеет свойство расширяться, а благодаря такой установке кирпичная печь не будет разрушаться.
1
- При монтаже можно использовать раствор из глины и асбеста.
2
3
4
- Для укладки плиты следует использовать уровень. Так чугунный настил ляжет идеально ровно.
- Наибольшую по диаметру конфорку нужно устанавливать над топкой.
- Для прочности конструкции верхний ряд кирпичей нужно оборудовать отрезком или уголком из стали.
- Для усиления прочности чугуна первый разжег нужно сделать так: в течении длительного времени (часов 7-8) разогревать печь. Каждый час температура должна повышаться примерно на 70 градусов. Для топки использовать маленькие поленья, затем можно бросать большие. После этого следует дать печи остыть естественным путем. Такая процедура – залог успешной и длительной работы всей печи. 5
Металлическую
Установка чугунной поверхности на металлическую печь имеет те же этапы. Но следует учитывать то, что чугунная плита имеет достаточно большой вес.
Стальная конструкция может его не выдержать. Необходимо укрепить печь дополнительно: уголком из чугуна или другого устойчивого металла.
Разновидности варочных настилов из чугуна
Независимо от комплектации все плитки отлично исполняют функцию теплообмена, на них можно готовить еду. Варочные настилы бывают двух типов – сборные и цельные. Отличие первых в тепловых зазорах между деталями, за счет которых происходит компенсация расширения нагреваемого металла. Но у каждого типа есть и дополнительные особенности.
Сборные плиты
Конструктивно они выглядят как металлические панели с несколькими кольцами различного диаметра, которые устанавливаются друг в друга. В итоге получается единая плоскость. Плиты сборные печные могут иметь от одной до шести конфорок, причем можно варьировать их величину для определенной посуды путем снятия и надевания колец.
Чтобы сделать изделия более прочными, их изнутри оснащают ребрами жесткости. Значительное достоинство подобного дополнения – повышение температуры панели и увеличение эффективности.
Цельные плиты

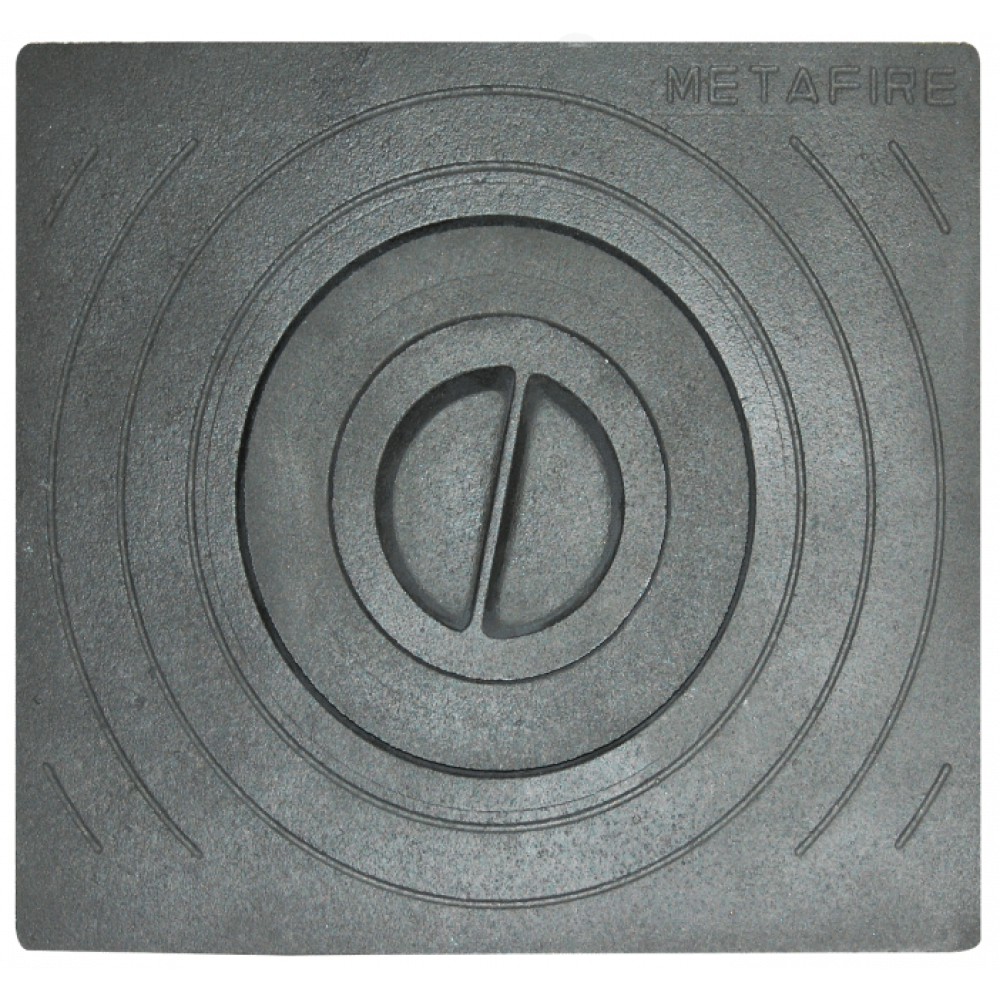

Это листы чугуна с одной либо двумя круглыми конфорками постоянного сечения. Также есть глухие модели, представляющие собой цельный бесконфорочный лист. Цельные модели почти не имеют расширительных зазоров, из-за чего она не так практична и долговечна, как сборный аналог. Из-за отсутствия свободного пространства может произойти деформация нагревающейся панели. Но есть у плит цельного типа для печи преимущества – простота установки и невысокая цена в сравнении со сборными.
Что это такое
При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.
Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.
Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.
Характеристика современных чугунных плит для печей
Чугунные плиты, они же варочные настилы, монтируются непосредственно на верхнюю горизонтальную поверхность печи. Чугунная плита обладает инерционной теплоотдачей.
Когда в печи горит топливо (дрова, уголь, торф), чугунная плита хорошо раскаляется и потом долго остается горячей, отдавая тепло. Когда чугун нагрелся, его можно использовать в качестве варочной панели.
Современные чугунные плиты для установки на печь имеют ряд характеристик, выгодно отличающих их от других подобных вариантов.
- Чугун, используемый для литья плиты, обладает повышенной прочностью.
- За счет того, что в состав материала входит также ряд химических веществ, улучшаются физические характеристики изделия.
- На протяжении всего срока службы чугун не деформируется, не трескается и хорошо переносит высокие температуры.
- Чугунная плита устойчива к перепадам температур, сохраняя свой внешний вид и изначальные эксплуатационные свойства.
- Плиты для установки на печь не подвержены коррозии.
В целом, все чугунные плиты для печей делятся на две группы: сборные и цельные. И в том, и в другом случае, изделие может служить в качестве теплопроводника, равномерно прогревающего воздух в комнате, и в качестве конфорки для приготовления пищи.
Сборная чугунная плита представляет собой панель с установленными на нее кольцами, которые входят друг в друга. Регулируя количество колец и их диаметр, вы можете подобрать оптимальный вариант, в зависимости от того, на какой посуде вы готовите.
У такого варианта есть одно важное преимущество – тепловые зазоры, которые позволяют плите прогреваться равномерно, не деформируясь под воздействием высоких температур. Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться
Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно
Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно
Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно.
Если при выборе плиты для печи вам на глаза попалась модель с литым орнаментом или узором, приглядитесь к такому варианту внимательнее. За счет узоров теплоотдача плиты возрастает, что положительно сказывается на ее функциональности.
Особенности установки чугунной плиты в печь
Установка чугунной плиты на печь – дело серьезное. Нарушение технологии и неправильный подбор материалов может привести к тому, что при первой же топке плита деформируется или треснет из-за расширения.
Да, чугунные печные плиты обладают повышенной стойкостью, но не стоит забывать, что при нагреве они расширяются, что должно быть учтено мастером при установке.
Нельзя устанавливать плиту впритык к материалу, из которого сделана сама печь. Как правило, это кирпич. Но кирпич расширяется под воздействием высоких температур иначе. Если не оставить зазора между кладкой и плитой, либо кирпичи, либо чугун не прослужат долго, так как металлу просто некуда будет расширяться.
- Нельзя наглухо замуровывать плиту в кладку.
- Между кирпичной кладкой и плитой должен оставаться зазор приблизительно в 5мм по периметру.
- Обмазывать зазор раствором не нужно – он необходим для того, чтобы плите было куда расширяться. Это сохранит в целости и чугунную плиту, и саму кладку печи.
- При монтаже чугунной плиты используется особый жидкий глиноасбестовый раствор. Он делает фиксацию плиты на печи крепче.
Помните о том, что устанавливать варочную чугунную плиту необходимо по уровню, иначе приготовление пищи на ней станет затруднительным. Чем меньше конфорка плиты, тем ближе она должна находиться непосредственно к топке. Объясняется это тем, что маленькая конфорка быстрее нагревается, но и быстрее остывает. Такое правило действует для вашего же удобства.
Первая топка производится по особой схеме. Не надейтесь, что сразу после установки вы сможете готовить на новой плите. Для снятия внутреннего напряжения чугуна в первый раз его прогревают медленно и основательно.
Если вы не уверены, что сможете установить плиту по всем правилам, лучше довериться в этом вопросе профессионалам.
На сайте компании «SVT» http://svt-ukraine.com.ua/lyuki-dlya-zoly вы найдете еще больше полезных изделий для строительства функциональной печи в доме.
Уход за чугунной варочной плитой
Чугун — материал неприхотливый, но даже у него есть свои слабые места. Прежде всего — это природная хрупкость. Неаккуратное обращение с плитой, удары приводят к появлению трещин и сколов на поверхности. Заварить дефекты невозможно, поэтому такую плиту придется выбросить.
Горячая плоскость чувствительна к попаданию на нее жидкости. Резкое охлаждение плиты чревато появлением трещин и нарушением герметичности заделки.
Поверхность плиты не нуждается в дополнительной обработке какими-либо составами. Достаточно регулярно протирать холодную плиту влажной тряпкой, а пригоревшие остатки еды удаляют при помощи жесткой щетки. Налет ржавчины из-за долгого простоя сойдет сразу после нагрева плиты.
Для очистки поверхности популярны народные способы: сода, сода с уксусом, нашатырь и перекись водорода, горчичный порошок. Нельзя использовать горючие жидкости (растворители, ацетон) и сильнодействующие моющие средства, содержащие кислоты. Лучше всего применять механические методы очистки различными абразивными материалами.
Что нужно учесть при выборе печи-камина для дачи?
Естественно, что главные требования к модели любого типа будут такими:
- возможность быстрого прогрева помещения;
- повышенная безопасность конструкции;
- наличие дополнительных функций;
- легкость в применении конструкции.
В чугунной печи нагрев осуществляется при помощи конвекции воздуха. Она имеет вокруг топки пустое пространство, где воздух прогревается. Таким образом, обогреть помещение можно всего за пару часов, а при помощи воздуховодов можно обогреть не только комнаты, то и смежные помещения.
В отличие от других дровяных конструкций, чугунные печи не нуждаются в постоянном присмотре. Однако, иногда все-таки следует контролировать количество дров в топке. Оснастить варочной поверхностью можно даже самую компактную чугунную печь.
В отличие от каминов или печей из стали, чугунная конструкция способна дольше сохранять тепло, а также служит в среднем на десять лет дольше стальной.
Как выбрать место в доме под печку-камин?
Конвекционный тип отопления способен работать лишь при соблюдении естественных законов циркуляции воздуха, поэтому чугунные печи-камины следует ставить посередине комнаты или как минимум на расстоянии двух метров от стены. Исключение составляют лишь угловые конструкции каминов, работающие на дровах. Их можно устанавливать к стенке плотно.
Если вы не планируете применять для работы печи воздуховоды, то печь или камин лучше всего располагать поближе к дверям или же пролету лестницы. Так нагретый воздух сможет свободно циркулировать по всему дому. Это касается относительно больших или двухэтажных дачных домов.
Пристенные и угловые печные конструкции из чугуна нужно также подключать к дымоходу. Он при этом должен быть предварительно утеплен. Требования к установке дымохода для камина такие:
- дымоход должен иметь высоту как минимум три метра, иначе в помещение может потянуть дым, кроме того, тяга может быть слишком малой. Это повлияет на эффективность работы камина;
- сведите к минимуму горизонтальные участки конструкции. Чтобы тяга была хорошей, отрезки не должны превышать метр;
- устанавливать дымоход лучше при помощи керамической трубы или же сэндвича;
- обязательно оснастите дымоход утеплителем. Это позволит его подключить быстрее.
Какой должна быть
Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.
К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.
Требования
Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.
Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.
Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.
Материалы
Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.
Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.
Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.
Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!
Два вида чугунных плит для печи
Материалом для них служит серый чугун марки СЧ. Он хорошо отливается в формы и имеет достаточный запас прочности и упругости. Для повышения характеристик в состав добавляют присадки кремния, серы и марганца, а содержание углерода около 2%.
Литье из чугуна не боится высоких температур и сохраняет форму при любой степени нагрева. Поверхность не окисляется и не ржавеет со временем из-за прочной оксидной пленки, образующейся в процессе отливки.
Плиты встречаются цельные и разборные. Разборные состоят из нескольких колец с небольшим тепловым зазором. Он необходим для правильной компенсации температурного режима.
Монолитная поверхность с конфорками
Это цельнолитой лист металла толщиной не менее 8 мм. В нем могут быть оборудованы конфорки фиксированного размера (углубления или выступы в местах приготовления пищи). Глухие плиты выемок не имеют. Варочные поверхности такого типа самые простые в установке и имеют невысокую стоимость, поэтому очень популярны в недорогих печах.
Важно! Из-за того, что нет открытых конфорок чтобы согреть в чайнике или кастрюле приходится прогревать всю плиту, а это лишний расход топлива. Недостатки цельных плит:
Недостатки цельных плит:
- невозможность регулировать температуру в конфорке, приходится прогревать всю поверхность;
- отсутствие зазоров делает плиту очень чувствительной к сильному нагреву.
Разборная чугунная конструкция
Особенностью конструкции является несколько колец разного диаметра, которые вкладываются друг в друга подобно пазлу. Убирая кольца можно подобрать оптимальный калибр конфорки под конкретную кастрюлю или сковородку.
Такая схема дает немало преимуществ перед традиционной:
- Высокая надежность и жесткость поверхности. Она не боится нагревов за счет зазоров между частями конфорки, предохраняющих металл от деформации.
- Возможность регулировать интенсивность нагрева путем открытия отдельных секций. Готовка происходит на открытом огне и не требует полного нагрева всей поверхности. Таким образом, экономится время и дрова.
Важно! Посуда должна быть пригодна для использования на открытом огне. Лучше всего для этого подходит чугунная и алюминиевая посуда
Виды чугунных печных поверхностей
Вне зависимости от комплектации все чугунные поверхности хорошо справляются с теплообменными функциями и подходят для приготовления пищи. Различие в цельной и сборной плите заключается в наличии тепловых зазоров между элементами, благодаря которым компенсируется расширение металла при нагревании. Более подробно разобраться в строении варочных поверхностей можно, прочтя о каждой из них в отдельности.
Сборные плиты
Сборный варочный настил представляет собой конструкцию из чугунной поверхности и нескольких колец, отличающихся в диаметре. Они вставляются друг в друга и собираются в единую плоскость подобно пазлу.
Все сборные плиты могут включать от одной до нескольких конфорок, а благодаря возможности снимать и надевать кольца, можно подобрать наиболее подходящий размер конфорки для каждой конкретной посуды.
Такой вид настилов более долговечен и устойчив к температурным скачкам. Благодаря наличию зазоров между кольцами, металл во время нагревания может расширяться без деформаций и других повреждений. Для придания особой прочности некоторые плиты производятся с дополнительными ребрами жесткости на внутренней стороне. Весомым плюсом такого дополнения является увеличение температуры варочной поверхности, и, таким образом, повышение эффективности печи в приготовлении пищи.
Цельные плиты
Цельный варочный настил представлен в виде цельного металлического листа, обычно с
одной или двумя конфорками с неизменным диаметром. Существуют также глухие плиты, в которых не предусмотрено наличие конфорок.
Такая конструкция плиты для печи практически не имеет тепловых зазоров, что делает ее не такой надежной и практичной как предыдущая модель. Из-за отсутствия свободного пространства во время нагревания может произойти деформация чугуна.
Однако важным преимуществом цельных плит является простота установки и лояльная стоимость по сравнению со сборными.
Основные нюансы при монтаже чугунной плиты:
- При изготовлении печи будет уместно сопоставить разницу в поведении различных материалов под действием температуры. Металл и кирпич имеют разное расширение, и в процессе нагревания печь может разрушиться. Чтобы этого не произошло нужно предусмотреть зазоры между чугунной плитой и кирпичной поверхностью до 5 мм по всему периметру. Таким образом можно существенно увеличить срок службы печи.
- Металлическая плита на поверхности печи фиксируется жидким глино-асбестовым раствором. Для его приготовления глина смешивается с измельченным асбестом и посредством доливания воды раствор доводится до правильной консистенции (жидкой сметаны).
- Во время монтажа чугунной плиты обязательно контролировать процесс с помощью уровня. Над топкой всегда размещается наибольшая конфорка.
- Для укрепления конструкции печи верхний ряд кирпичной кладки стоит зафиксировать стальным уголком по периметру.
Как правильно выбрать?
Выбор чугунного настила для печи дело несложное. Чтобы купить качественный товар, установка которого не будет требовать больших усилий, достаточно учесть несколько нюансов.
Какие бывают размеры чугунных листов?
Чугунные листы могут иметь форму квадрата или прямоугольника. Наиболее популярные — прямоугольные плиты. Размеры поверхности напрямую зависят от размера печи.
Стандартными являются такие размеры чугунной плиты для печки:
- 34 на 41 см,
- 71 на 41 см,
- 66 на 41 см,
- 51 на 34 см.
Количество конфорок в различных моделях
Обычно печи имеют две конфорки. Но их количество может варьироваться от одного до шести (все зависит от площади поверхности). Цельные чугунные листы могут вовсе не иметь отверстий. Но время приготовления пищи на плитах этого вида может быть длительным за счет медленного нагрева посуды.
Другие критерии выбора качественного продукта
Следует обращать внимание на качество и состав материала, из которого изготовлена печь. Если вы обнаружили на поверхности сколы, царапины и другие различные дефекты, то лучше откажитесь от покупки
Качественный продукт имеет ровную поверхность, его вес довольно большой. Не бывает легких чугунных плит.
Стоит уделить время изучению состава чугуна. Чугун, который используют для выплавки – это соединение 2% углерода с железом. Но если он имеет какие-то неизвестные вам компоненты в составе, обязательно расспросите продавца о них. Ведь некоторые химические элементы не являются экологически чистыми и могут нанести вред вашему здоровью.
Особенности варочных печей
В зависимости от модели, варочные печи соединяют в себе настоящую печь, плиту и духовой шкаф, отличаясь достаточно компактными размерами. Большинство варочных печей не превышает по размерам стандартной газовой плиты. Кроме того, производители варочных печей делают большой акцент на дизайн этого оборудования, который делает их настоящим украшением интерьера. Монтаж печи достаточно прост и не займет много времени, но доверить его нужно профессионалам, это гарантирует долгую и корректную работу оборудования. Современная варочно-отопительная мобильна и при необходимости перевезти ее в другое место будет не сложно.
Текущий ремонт: профилактика серьезных разрушений
Устранение мелких проблем
Мелкий ремонт печи на даче или в жилом доме сможет выполнить любой хозяин, даже если он не имеет навыков в строительстве.
- Потертости, появившиеся на предтопочном листе, затрудняют уборку и могут стать причиной возгорания. Прохудившийся металл нужно снять, защитить напольное покрытие листом асбеста и прибить сверху кровельную сталь необходимого размера.
- Чтобы заменить колосниковую решетку, необходимо извлечь из печи старую деталь и очистить участок от сажи. Новая решетка должна быть точно такого же размера, как вышедшая из строя. Ее укладывают на место без раствора аналогично старым колосникам.
- Дважды в год необходимо осматривать дымоход на наличие посторонних предметов и мусора. Для чистки каналов от сажи рекомендуется использовать специальные химические препараты.
Обновление кладочных швов
Прохудившиеся швы портят внешний вид кирпичной кладки и пропускают в помещение вредные газы. Чтобы обнаружить слабые участки, печь рекомендуется протопить – так станут заметны крупные трещины. Для устранения проблемы необходимо расчистить швы на 2–3 см, предварительно размочив водой. Далее стенки хорошо промывают чистой водой при помощи щетки.
Углубление швов кирпичной кладки
Получившиеся углубления заполняют новым глиняным раствором, тщательно уплотняя смесь и затирая пустоты. Для увеличения стойкости раствора к растрескиванию к глине можно добавить немного поваренной соли – 300–350 граммов на ведро раствора. Широкие щели рекомендуется уплотнить огнеупорным шнуром. При необходимости стенки штукатурят и белят или обкладывают плиткой.
Уплотнение топочной дверки и варочной плиты
Щели, образующиеся между дверками и кладкой вследствие механических нагрузок и температурного расширения, также начинают пропускать в помещение опасные газы. Ремонт печи своими руками в этом случае начинают с очистки поверхности и удаления старого раствора. Очищенный участок промывают и грунтуют термостойким клеем, разведенным в таком же объеме воды.
Керамический шнур для уплотнения
По периметру дверки крепят уплотнительный асбестовый или керамический шнур – он защищает глину от растрескивания, компенсируя различия температурного расширения материалов. Чтобы не купить вместо огнестойкого шнура подделку, опытные печники рекомендуют поджигать покупку, не отходя от кассы. Далее участок вокруг дверки затирают ремонтным раствором и оставляют для просушки не менее чем на сутки.
Затирка швов над дверкой
Аналогично устраняют щели, появляющиеся между варочной плитой и стенками. Чтобы снять плиту, печь следует немного протопить, после чего поддеть чугун твердым металлическим предметом, например, топором. Вместо шнура в этом случае можно использовать базальтовую вату или войлок. По возможности старую плиту можно заменить на более современную.
Крепление шнура под плиту
