Как выполнить монтаж металлопластиковых труб своими руками

Выбор варианта монтажа металлопластиковой системы

Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:

  •  скрытой (система «спрятана» в стене);
  •  открытой (она проходит по ее поверхности);
  •  комбинированной (сочетающей оба варианта).

Нужный способ выбирается с учетом:

  •  предназначения помещения;
  •  необходимости иметь доступ к конструкции.

Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.

Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.

Скрытая

Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).

Скрытую прокладку нецелесообразно использовать:

  •  для несущих стен (их запрещено штробить);
  •  в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).

Главный плюс — вид трубопровода не портит дизайн помещения.

Открытая

Открытую проводку не стоит делать, если:

  •  есть возможность механического повреждения поверхности конструкции;
  •  к ним имеется доступ ультрафиолетовых лучей (им это вредно).

Плюсы способа:

  •  места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
  •  не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).

Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.

Комбинированная

Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.

Способы соединения металлопластиковых труб

Фитинговое соединение (без сварки) производится двумя способами:

  • Разъемным – при помощи компрессионных или цанговых соединителей.
  • Неразъемным – при помощи пресс- или пуш-фитингов.

Компрессионные фитинги

Самые простые – компрессионные, или обжимные фитинги. Состоят из корпуса с резьбой (цанги), обжимной наружной гайки, упорного кольца, резиновых манжет-уплотнений. Иногда на корпусе вместо резьбы устанавливают накидную гайку-американку.

По конструкции бывают прямые, угловые, тройники. Функционально бывают соединительные или переходные между пластиком и металлической запорной арматурой.

Компрессионный фитинг образует надежное соединение, но его хотя бы раз в году необходимо осматривать и подтягивать – соединение считается обслуживаемым. При необходимости соединение можно разобрать и собрать заново – это очень удобно для ремонта. Для систем теплого пола и для зашивки гипсокартоном компрессионные соединения не используют.

Пуш-фитинги

Современный фитинг, который закручивают без помощи инструментов. Образует неразборное, но не самое надежное соединение – труба в соединении проворачивается. Пуш-фитинг достаточно дорогой, и перед его использованием стоит подумать, стоит ли он таких трат.

Пресс-фитинги

Прессовые соединители состоят из корпуса с внутренним вкладышем, упорного кольца, наружной пресс-гильзы, уплотнительных манжет. При обжиме пресс-гильза плотно обжимает трубную заготовку и создает неразъемное и очень надежное соединение. Прессовое соединение допускается применять даже для систем теплого пола.

Для полиэтилена выпускают надвижные фитинги, в которых верхняя обжимная гильза не накручивается, а надвигается, а внутренний вкладыш-штуцер снабжен «ершом», благодаря чему образуется очень надежное герметичное соединение.

Цанговые фитинги

Цанговые фитинги изготавливают из полиэтилена низкого давления и применяют для соединения изделий из ПНД. Конструктивно они одинаковы с компрессионными соединителями, но намного больше по размеру и выглядят довольно громоздко. Соединение получается достаточно надежное.

По форме различают прямые, угловые, тройники. Функционально – соединительные, редукционные (для соединения труб разных диаметров), переходные (для соединения пластика с металлической арматурой).

Какой способ лучше

Выбор способа соединения зависит от полимера, из которого изготовлена металлопластиковая труба, и условий эксплуатации.

Полипропиленовые коммуникации чаще монтируют при помощи пайки – это совершенно герметичный, надежный и очень дешевый метод (муфты и уголки для сварного соединения недороги).

Для очень распространенных водопроводов из всех видов полиэтилена применяют компрессионные, пресс- и пуш-фитинги. Для ПНД чаще всего используют цанговые изделия, хотя изредка применяют и компрессионные и прессовые соединения.

После пайки самый надежный способ соединения – при помощи пресс-фитингов, их допускается использовать даже для систем теплого пола. Затем идут компрессионные, затем пуш-фитинги. Последние позиционируются как средство для быстрой сборки инженерных систем без применения инструментов, но трубка в пуш-соединении проворачивается – это вызывает сомнение в надежности и долговечности соединения.

Диаметры металлопластиковых труб и характеристики, таблицы с параметрами

В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.

Состав металлопластиковых труб

Металлопластиковые изделия состоят из нескольких слоев (рис. 1):

  • Верхний слой – сшитый полиэтилен;
  • Промежуточный слой – алюминий;
  • Внутренний слой – сшитый полиэтилен.

Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.

Рис. 1 Слои металлопластиковой трубки

Характеристики металлопластиковых патрубков

Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

Рис. 2 Фитинги для металлопластиковых конструкций

Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.

Вес 1 погодного метра, грамм

Объем жидкости в 1 погонном метре, литры

Размеры труб из металлопластика

Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.

Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.

Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.

Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.

Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.

Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.

Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.

Выбор металлопластиковых изделий

При выборе следует учитывать такие параметры металлопластиковых патрубков:

Толщина стенок; Внутренняя проходимость и внешнее сечение; Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.; Показатели теплопроводности; Показатели максимальной и минимальной температуры; Допустимый радиус изгиба; Срок службы. Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения

Это зависит от производителя

Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.

Конструкция металлопластиковых труб

Устройство предполагает использование двух типов материалов. Это металлосплав и полимер. Конструкция включат трех основных (несущих) слоев и двух защитных (связующих). Последовательность от центра к наружной окружности выглядит следующим образом:

  1. Пластик, защищающий трубку от коррозии, который не дает жидкости вступать в реакцию с металлом.
  2. Связующий клейкий состав, скрепляющий сплав с полимером.
  3. Армирующая алюминиевая фольга.
  4. Еще одна склеивающая прослойка.
  5. Наружный полимер, защищающий трубопровод от природных факторов.

Упрощенно схема строения предполагает алюминиевую трубку из фольги, которая снаружи и изнутри защищена полимером, и все это скреплено прочным, но эластичным клеем. Металл создает форму, выполняет несущую функцию и обусловливает долговечность. Пластик защищает его от воздействий окружающей среды и внутреннего воздействия газов и жидкостей.

Тип пластика во внутреннем и наружном слое

Существует два типа полимерного покрытия, каждый из которого имеет ряд особенностей. Маркировка металлопластиковой конструкции предполагает включение аббревиатуры, указывающей на то, какой именно полимер применялся при изготовлении:

  1. Сшитый полиэтилен PEX и линейный полиэтилен PE-RT. Применение этих видов пластика позволяет добиться максимальной прочности, износостойкости, защиты от внешних воздействий. Изделия отличаются стойкостью от температурных перепадов, и характеризуются большим сроком службы.
  2. Полиэтилен низкого давления PEHD, PE-RS, PE или HDPE. Стоимость изделий с таким покрытием ниже, но и сфера применения уже. Допустимая температура – не более +75 град. Такой трубопровод предназначен для подачи холодной воды и технических жидкостей. Наружное применение без дополнительной защиты не рекомендуется.

Последний фактор – неустойчивость полиэтилена низкого давления перед попаданием прямых солнечных лучей. Но если этого не происходит, трасса служит десятки лет, полностью справляясь с возложенными функциями, сохраняя эксплуатационные качества.

Диаметр металлопластиковых труб

Размер металлопластиковой трубы и ее особенности находятся в следующей зависимости:

  1. 20х16 (внешний и внутренний размер). Используется в системах «теплый пол».
  2. 26х20. Применяется для монтажа снабжения и отопления частных домов.
  3. 32х26. Необходимы в зданиях, подключенных к централизованному водопроводу со слабым напором.
  4. 40х32. Автономная водоподготовка, теплотрасса, водоснабжение. В частном домостроении используется редко.
  5. 50х40. Промышленные нужды, транспортировка технической воды, шламов, реагентов.
  6. Свыше 63 мм. Канализация, дренаж, отвод сточных вод и т.д.

Толщина стенки может быть 3 или 4 мм. Это параметр находится в зависимости с диаметром (внешний и внутренний) и указан в таблице диаметров и всех размеров товаров, представленных в каталоге.

Правила монтажа

Любой монтаж начинают с проекта или хотя бы схемы. Затем размечают места прокладки трубопроводов на стенах и перекрытиях и определяют точные размеры заготовок.

Перед прокладкой и соединением металлопластиковых коммуникаций необходимо пробить в нужных местах отверстия в стенах. В отверстия закладывают гильзы из стальных, пластиковых, металлопластиковых труб большего диаметра, чем наружный диаметр будущих коммуникаций.

Гильзы обрезают вровень со стеной. Проводку трубопровода через стены необходимо производить только с использованием гильз. Трубы в них должны свободно перемещаться – это необходимо для компенсации температурного расширения при нагреве. После монтажа гильзы декорируют специальными заглушками.

При любом виде соединения необходимо тщательно обработать торцы заготовок – аккуратно и перпендикулярно отрезать их, зачистить торец заготовки от мусора, сточить напильником заусенцы, при необходимости откалибровать. Заготовка должна иметь круглую, а не овальную форму.

При монтаже при помощи пресс-фитингов желательно снять фаску. Соединение с прессовым соединителем:

  1. Гильза надеть на конец трубной заготовки.
  2. Внутренний вкладыш вставить внутрь заготовки до упора.
  3. Фитинг со вставленной заготовкой вставить в ручной пресс (пресс-клещи).
  4. Свести с усилием ручки клещей. От зажимов пресса на гильзе появятся четкие кольцевые следы.

При соединении металлопластиковых коммуникаций с помощью пресс-фитингов следует иметь в виду, что повторно обжать этот фитинг нельзя – при неудачном обжиме придется обрезать и наращивать трубу и использовать новый фитинг.

Как соединить металлопластиковые трубы с помощью компрессионных и цанговых фитингов:

  1. Открутить обжимную гайку.
  2. Кусок трубы вставить в фитинг с небольшим усилием.
  3. Закрутить гайку.
  4. Затянуть гайку. При затягивании одним гаечным ключом придерживать корпус (цангу), вторым крутить гайку.
  5. При затягивании закрутить гайку на оборот или оборот с четвертью.

На видео показаны способы подключения металлопластиковых коммуникаций в деталях.

Соединение труб при использовании пресс-фитингов


некачественно запрессованная

  • вес. Так как качественные, изготовленные из латуни пресс-фитинги, более тяжелые по сравнению с легкими, которые изготовлены из дешевых и некачественных материалов;
  • качество. Некачественная гильза фитинга не обеспечит при обжиме равномерного соединения;
  • маркировку. Маркировка должна быть четкой, без пропущенных знаков. Глубокие и выпуклые обозначения — гарантия качества.

Пресс-фитинги имеют как преимущества, так и недостатки при соединении с металлопластиковыми трубами.

К достоинствам пресс-фитингов относится их надежность. С помощью пресс-фитингов происходит качественное соединение труб. Их можно бетонировать и использовать для монтажа системы теплых полов. Еще одно их преимущество — это простой и быстрый монтаж.

Недостаток пресс-фитингов — это необходимость в специальных пресс-клещах. Не добавляет им плюсов и их однократное использование, так как при замене соединения их приходится удалять вместе с трубой.

Соединение металлопластиковых изделий с применением пресс-фитингов — один из самых надежных способов.

Порядок соединения пресс-фитингами металлопластиковых труб:

  1. Специальными ножницами отрезаем требуемой длины трубу.
  2. Фаскоснимателем снимаем внутреннюю фаску с трубы.
  3. Затем снимаем внешнюю фаску.
  4. Калибратором проверяем внутренний диаметр трубы.
  5. Снимаем с фитинга гильзу, и проверяем кольца и прокладки фитинга.
  6. Затем вставляем обратно гильзу в фитинг.
  7. Труба вставляется до упора в фитинг. При качественном заходе ее должно хорошо видно в отверстии гильзы.
  8. Гильзу вставляем в фитинг и соединяем до упора рукоятки.

Соединение пресс-фитингами труб из металлопластика снижает затраты монтажа, так как используется деталей и материалов намного меньше, и качество соединения труб надежнее, чем в соединении с компрессионными фитингами.

Проводить замену или ремонт трубопровода металлопластиковыми трубами не очень сложно. Это вполне можно сделать самостоятельно. Устроенный трубопровод из таких труб при необходимости можно демонтировать. Металлопластиковые трубы не нужно окрашивать, они не поддаются коррозии, легкие, электробезопасные, пластичные, долговечные. Несмотря на все преимущества у них есть и некоторые недостатки:

  • неустойчивость к промерзанию;
  • деформация при воздействии на них высоких температур.

Однако при выборе качественного материала и при правильной установке такой трубопровод прослужит Вам очень долго, не причиняя при этом неприятностей.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Виды калибраторов

Стыковка компрессионными фитингами

Соединение труб компрессионными фитингами – самый простой и дешевый способ. Но стоит учитывать ограничения по температуре воды, которая будет течь по трубопроводу – она не должна превышать 50°С. Недостатком является и невозможность проведения работ в стесненных условиях.

Двусторонние компрессионные элемент представляют собой пластиковый цилиндр с резьбой с обеих сторон и две накидные гайки с уплотнительными кольцами. Эти детали можно использовать для присоединения элементов системы разных диаметров.

Процесс выглядит следующим образом:

  • Вставить трубы в отверстия фит-крепежа с двух сторон.
  • Затянуть гайки.

Преимущества и недостатки данных труб

Металлопластиковые трубы состоят из полимера (термопласта) и каркаса из алюминиевой фольги или сетчатой стальной основы. Для инженерных систем зданий изделия с прочным сетчатым каркасом не применяются. Для бытовых инженерных систем используют в основном полиэтилен, полипропилен, сшитый полиэтилен (PEX), термостабильный полиэтилен (PE RT).

Армирование позволяет соединить пластичность полимеров с прочностью металла, в данном случае алюминия. Алюминиевая фольга имеет толщину от десятых долей миллиметра. Фольгу сваривают между собой ультразвуковой сваркой. Каркас заливают полимером. Для усиления сцепления между пластиком и фольгой применяют адгезив.

Металлопластиковые трубы позволяют объединить достоинства традиционных стальных труб и нержавеющих, но менее прочных пластиковых.

Проверка, устранение протечек

Установив металлопластиковые трубы, подключите их к крану при помощи идущих в комплекте шлангов. Затем пройдите по всем маршруту ещё раз, и визуально проконтролируйте целостность сборки.

Откройте краны в конце водопровода (на кухне и в ванной). И только после этого медленно, с целью избежать возможный гидроудар, откройте кран подачи воды в систему. Удобнее всего этот этап выполнять с напарником. Он должен контролировать выход воды в конечном пункте. Как только вода пошла, для промывки труб, дайте её стечь в течении 2-3 минут. Потом закройте выходные краны, этим вы поднимите давление в системе, и пройдите по всему пути прокладки трубы. Проверьте все соединения. Если сомневаетесь, то проведите по поверхности фитинговых соединений бумажной салфеткой (или туалетной бумагой). Не перепутайте конденсат с протечкой!

Мы гарантируем, что если вы выполнили работы согласно нашим рекомендациям, то в 99,9% ни каких протечек не будет. Если какое-то соединение вызывает у вас обоснованное опасение, то чуть подтяните его.

Подготовка к монтажу

Придумываем конфигурацию будущего водопровода. Было решено, что использовать коллекторы нецелесообразно. Это делает трубопровод дороже, но не даёт преимуществ в эксплуатации. Поэтому ответвления трубопровода к отдельным точкам водоразбора решили делать с помощью тройников.

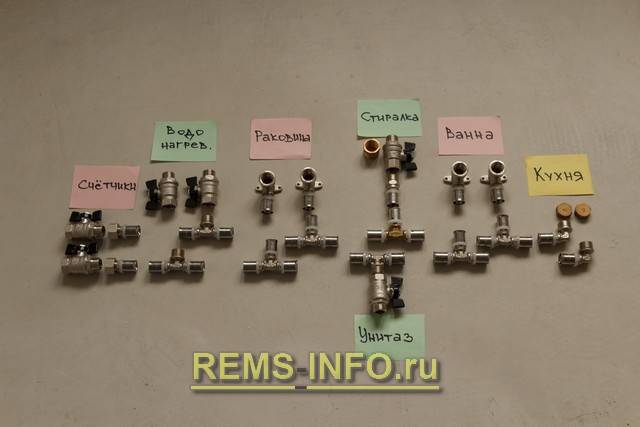

После покупки всех необходимых фитингов, мы разложили их на полу в той последовательности, как они будут соединяться в трубопроводе. Такая «репетиция» позволила убедиться, что все фитинги куплены правильно.

Фитинги для монтажа водопровода.

Для монтажа водопровода мы приготовили следующие инструменты и вспомогательные материалы:

  1. Специальные ножницы для резки металлопласта и калибратор.
  2. Пресс-клещи для обжима соединений.
  3. Разводной и газовый ключи.
  4. Лён и уплотнительную пасту.

Материалы для монтажа водопровода.

До начала монтажа трубопровода в санузле были сделаны необходимые подготовительные работы. Всю старую сантехнику демонтировали вместе с трубами, стены оштукатурили с предварительной установкой маяков. После высыхания штукатурки в стене прорезали достаточно свободные штробы для труб.

Несколько советов в заключении

Полезные советы:

Соединение на пресс-фитингах – неразборное. В случае ошибки его невозможно переделать

На этот случай полезно иметь несколько запасных фитингов.
Пресс-клещи не обязательно покупать, их можно взять в аренду.
Металлопластиковые трубы нужно изгибать с осторожностью. Если стенка трубы при изгибании сомнётся, такую трубу следует заменить.
Чтобы труба не испытывала под штукатуркой излишних напряжений при нагревании и остывании от воды лучше не замазывать её в штукатурку непосредственно: оденьте на трубу электрическую гофру

Для трубы диаметром 16 мм идеально подходит гофра 25 мм.

Надеемся, статья окажется для вас полезной, и Вы сможете смонтировать трубопровод из металлопластиковой трубы с соединением на пресс-фитингах самостоятельно.

Преимущества и недостатки металлопластикового водопровода

Есть несколько объективных показателей, которые позволяют металлопластиковым трубам заткнуть за пояс своих конкурентов при устройстве системы водоснабжения в квартире или доме:

  1. Простота монтажа. При аккуратном ведении работ, их можно выполнить любому человеку без какой-либо подготовки. Практически это подобие конструктора, для сборки которого не нужны дорогостоящие инструменты и специальные навыки.
  2. Надёжность. Гарантия 50 лет тому подтверждение. Но учтите, что это распространяется на трубы, а не на их соединения.
  3. Цена. Можно сказать одно: «Дешевле, только даром». Какую-то конкуренцию по этому параметру могут составить полипропиленовые трубы, но в остальном они проигрывают.

Исходя из вышеизложенного, водопровод на металлопластиковых трубах получается надёжным, обходится недорого, а собрать его можно своими руками. Естественно, подключение к центральной системе, это прерогатива профессионалов.

Как ни прискорбно, но у каждой бочки мёда, есть и своя ложка дегтя. В случае с металлопластиковым водопроводом, это фитинги.

Фитинг, это устройство, с помощью которого можно:

  • изменить направление;
  • заглушить;
  • соединить;
  • разветвить.

В нашем случае речь идет про металлопластиковые трубы. Если фитинг с обоих концов имеет одинаковый диаметр, то он прямой; а если разный, то переходный.

Но это только их разновидности по назначению, а вот по способу фиксации, все фитинги делятся на обжимные и прессовые.

  1. Обжимные фитинги. По-другому называют кольцевые, или обслуживаемые. В таковых, фиксация производится за счёт конической формы, внутренней поверхности, обжимной гайки, которая при закручивании сжимает обрезное кольцо. Такие соединения можно разбирать и они требуют периодического обслуживания. Обычно раз в год, обжимные фитинги на металлопластиковых трубах, по которым течёт горячая вода, следует проверить и при необходимость чуть подтянуть. Причиной их ослабления служит температурная деформация от горячей воды. Для их монтажа требуются два газовых (разводных) ключа.
  2. Прессовые фитинги. Или необслуживаемые, фиксируются на трубе с помощью запрессовки специальной обжимной гильзы. Работу производят пресс-клещами. Они могут быть ручными или электрическими. У первых стоимость от 4 т.р., у вторых от 25 т.р. Соединение получается неразъёмным, но зато с гарантией от протечек, вне зависимости от температуры воды. Чаще всего прессовые фитинги используют в соединениях, которые будут замурованы в стены, или с затрудненным доступом после ремонта.

Правила монтажа конструкции

Монтаж водопровода из металлопластика начинают со входа в дом/квартиру. Они монтируются последовательно одна за одной вдоль магистральной линии. Фитинги и запирающая арматура на соединения устанавливаются сразу же при монтаже.

После сборки магистральной линии устанавливаются ответвления на отдельные водопотребляющие устройства. При изгибании непрерывной трубы лучше воспользоваться специальной пружиной (смотрите видео).

Она позволит получить более равномерную линию изгиба, а также исключит деформацию ее внутренней стороны.

Металлопластиковые трубопрокатные изделия необходимо крепить к поверхности, вдоль которой они протянуты.

Несмотря на то, что они меньше изгибаются под воздействием тепла, чем аналогичные изделия из ПВХ, необходимо не менее двух креплений на погонный метр по горизонтали и одного по вертикали.

Металлопластиковые трубы (монтаж, соединение)

Смотрите это видео на YouTube

Монтаж соединений с помощью резьбовых фитингов

В продаже имеются специализированные фитинги, приспособленные для применения в любом типе соединений (тройники, крестовины, уголки, переходники).

В случае, если все же произошла ошибка, то всегда можно поставить специальную заглушку на лишнее отверстие. В таком случае его можно будет использовать в дальнейшем при установке нового оборудования.

Резьбовой фитинг состоит из штуцера и двух или более гаек с уплотнительным кольцом и прокладками. Для стыковки соединения с его помощью потребуются два ключа соответствующего размера, а также уплотнитель (фум-лента или силикон).

Монтаж металлопластиковых труб

Смотрите это видео на YouTube

Сборка производится путем установки конца трубы в уплотнительное кольцо и закручивания гайки на штуцер

При этом очень важно, чтобы ее обрезанный конец равномерно касался штуцера

Как видно на видео, после введения штуцера в трубу закрутить гайку до упора рукой, а затем надеть один ключ на штуцер, а второй на гайку и используя ключ на штуцере как опору наворачивать гайку до достижения необходимой плотности соединения.

При затягивании резьбовых соединений избегайте их перетяжки. При достижении надежного контакта всех деталей появится характерный трещащий звук.

Монтаж соединений с помощью обжимных (пресс) фитингов

В том случае если нет желания подтягивать все резьбовые соединения водопровода раз в несколько лет, можно воспользоваться пресс-фитингами.

Единственным недостатком в этом способе сборки водопровода из металлопластиковых труб является необходимость использовать в работе промышленное оборудование для запрессовывания соединений.

Оно достаточно дорогое и приобретать его для одноразового использования бессмысленно. В то же время в крупных городах в наши дни можно найти фирмы, которые предлагают как услуги специалистов для выполнения работ, так и предоставляют в аренду промышленное оборудование.

В том случае если есть возможность достать необходимое оборудование, то лучше смело выбирать пресс-фитинги для монтажа водопровода своими руками. Соединения с пресс-фитингами превосходят резьбовые по всем показателям.

металлопластиковые трубы -секрет соединение

Смотрите это видео на YouTube

Предлагаем посмотреть видео где показан качественный монтаж металлопластиковых труб с помощью пресс-фитингов.

Воспользуйтесь советами, которые даны в данной статье и видео, и сможете выполнить монтаж металлопластиковых труб для водопровода своими руками без малейших проблем.

Особенности ремонта трубопровода на пресс-фитингах и компрессионных фитингах

В конструкции металлопластиковых систем водоснабжения могут использоваться 2-а вида соединительных элементов:

  • компрессионные фитинги;
  • пресс-фитинги.

Принцип работы компрессионного фитинга заключается в накручивании специальной гайки на место резьбового соединения, обеспечивающей полноценную фиксацию зажимного кольца. Подобный тип соединений считается самым простым, поскольку не требует наличия никаких специальных инструментов. В то же время он является не самым надежным и требует постоянного контроля со стороны человека.

Работа с компрессионными фитингами также проста, как и их установка. Для устранения неполадок необходимо:

  1. определить конкретное место нарушения целостности системы;
  2. перекрыть воду;
  3. раскрутить зажимную гайку;
  4. отжать фиксирующее кольцо;
  5. отсоединить трубу от переходника;
  6. при необходимости немного обрезать часть трубы, прочистить ее или поджать кольцо;
  7. надеть кольцо на трубу, вставить ее обратно в паз и накрутить гайку.

Последовательность действий по разборке-сборке компрессионного фитинга достаточно проста и не требует приложения каких-либо усилий. Устранение неполадок в пресс-фитингах является куда более трудоемким процессом.

Компрессионный фитинг

Пресс-фитинг является куда более надежным соединительным элементом для металлопластика, обеспечивая качественное крепление и не требуя систематического контроля. Однако для сборки аналогичных систем необходимо наличие специальных обжимных клещей, без которых организовать полноценный трубопровод вряд ли получится.

Подтекание обжимного фитинга само по себе считается достаточно редкой проблемой, связанной скорее с нарушениями технологии монтажа, нежели с дефектами соединения. Для устранения подтекания в пресс-фитингах проводятся следующие действия:

  • определить конкретное место нарушения целостности системы;
  • перекрыть воду;
  • открутить колпачковую гайку;
  • отсоединить трубу от фитинга;
  • обрезать часть трубы со старым уплотнительным кольцом;
  • собрать соединение заново и обжать фитинг.

В любом случае, ремонт разорвавшегося пресс-фитинга будет не настолько надежным решением, нежели его полная замена. В результате нарушения герметичности соединительных частей, риск повторного образования протечки возрастает в несколько раз. Поэтому данный вид переходников лучше не ремонтировать, а полностью заменять.

Пресс-фитинг

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
