Делаем мангал для дачи своими руками: технология строительства, интересные идеи и расчет материалов

Особенности конструкции кирпичного мангала

Несмотря на все разнообразие жаровен, можно выделить основные элементы, которые присутствуют всегда:

  • основание. Это не обязательно капитальный фундамент, бывает достаточно площадки, отсыпанной гравием или песком. Но с учетом нашего климата лучше все же забетонировать основание и проложить к нему удобную дорожку;
  • опорные стенки. Самые простые мангалы строятся в виде буквы «П» — две боковые стенки, на которые опирается решетка, и задняя. Она не только закрывает угли и мясо на решетке от ветра, но и «связывает» боковые стенки, придает конструкции прочность;
  • решетки для углей (дров) и приготовляемой пищи. Место для углей может быть представлено сплошной плитой или решеткой, под которой располагается поддон. Это достаточно удобно – по мере прогорания углей зола ссыпается в поддон, откуда ее несложно убрать. Решетка для продуктов может быть одна или две-три;
  • расположенная рядом с решетками столешница. Поскольку шашлыки в другие блюда в процессе приготовления часто поливают маринадом или соусом, добавляют ингредиенты или подготавливают новые порции, аналог разделочного стола очень полезен.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Барбекю или мангал

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

  1. Выкладываем дно. На него уйдет 7,5 кирпича.
  2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
  3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
  4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
  5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
  6. Свариваем подставку из уголка и труб диаметром 50 мм.

Фото идеи самодельных мангалов

Простой мангал из металла

Для начала определимся с набором инструментов:

  • дисты металла толщиной 5 мм(для дна) и 3 мм(для стенок);
  • стальные трубы для опор;
  • металлический уголок на 20 мм;
  • болгарка с отрезным кругом;
  • сварочный аппарат;
  • защитная краска от ржавчины(по желанию).

Если у вас есть всё необходимое, тогда приступим к конструированию.

Подробная инструкция:

  1. На листе металла отметьте очертания будущей жаровни в разобранном виде. У вас должен получиться своеобразный плюс(+).
  2. С помощью болгарки вырежьте фигуру креста.
  3. Согните, как оригами, и сварите швы.
  4. Просверлите отверстия в нижней части длинных боковых стен, для лучшей проходимости воздуха. Делайте дырочки на одинаковом расстоянии, в 2 ряда в шахматном порядке. Расстояние от нижнего до верхнего – 30 мм.
  5. Следующий шаг – прорезаем зубчики для шампуров.
  6. В завершении к нему можно приварить ножки(по желанию).

Судя по инструкции – это самый простой мангал в вашей жизни!

Стационарная жаровня из кирпича

Такой мангал – строение на все времена. Давайте определимся с набором инструментов в инвентаре:

  • лопата и вёдра;
  • ёмкость для замешивания бетона;
  • колышки со шнуром;
  • шпатель;
  • уровень;
  • болгарка;
  • перфоратор;
  • молоток;
  • шамотный кирпич.

Расходный материал для основания:

  • цемент;
  • арматурная сетка;
  • уровень для выравнивания.

Инструкция по заливке фундамента:

  1. Определитесь с местом и размером будущей жаровни. Разметьте углы с помощью колышков и нити.
  2. Избавьтесь от дёрна, выкопайте яму(30-35 см.).
  3. На 13 засыпьте песком и разровняйте. Полейте водой и снова утрамбуйте.
  4. Сделайте опалубку(форма, в которую заливают бетон при возведении фундамента).
  5. Положите арматурную сетку.
  6. Залейте цементную смесь в опалубку.
  7. Выровняйте.

Ждите 3-4 недели до полного застывания и периодически увлажняйте.

Инструкция конструирования жаровни:

  1. Заранее установите нить с колышками для ровной кладки. Стандартный вариант осуществляется в форме «m».
  2. Нанесите слой цементного раствора для обеспечения устойчивости конструкции.
  3. Начните выкладывать кирпичи скрепляя цементом. Кладку каждого последующего слоя начинайте с углов.
  4. На произвольном уровне, удобным для решётки, часть кирпичей разверните перпендикулярно общей линии. Таким же образом делают с верхним рядом на боковых стенках.
  5. Как правило, справой стороны ставят столешницу из прочного кирпича или плитки.
  6. Закончите строение промазыванием всех углов и промежутков цементной смесью.

Разновидности барбекю на дачу

Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.

Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.

Наружная отделка мангала

После окончания постройки рабочих конструкций, по желанию, можно заняться отделкой сооружения. Если дачный участок или загородный дом построены с выдерживанием определенной стилистики, можно облицевать наружные стороны мангала в соответствии с выбранным стилем, как показано на фото.

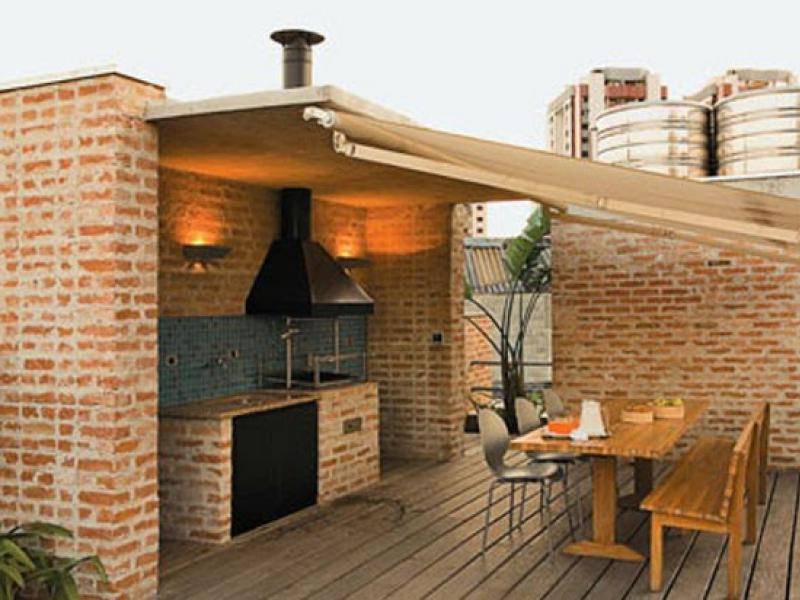

Также кирпичный мангал может послужить сердцем для создания на участке полноценной зоны отдыха. По желанию можно оборудовать столешницу для подготовки блюд в непосредственной близости от мангала, обустроить стол и места для сидения. Очень уютно смотрится вариант, представленный на фото. Кроме того, такое расположение элементов зоны отдыха на даче очень рационально с позиции функциональности.

Пространство вокруг мангала в выбранной зоне можно выложить декоративной тротуарной плиткой. При наличии достаточно высокого дымохода, данную зону можно оборудовать навесом. Это позволит устраивать праздники на открытом пространстве в летнее время, не задумываясь о наличии осадков за окном. В качестве развития идеи создания полноценной зоны отдыха, можно подвести в данное сооружение водоснабжение. Окружить данную территорию можно декоративными бордюрами, а также газонами.

Как выбрать место под мангальную зону?

Одним из важнейших критериев, который оказывает влияние на выбор места, является безопасность конструкции. Мангал в обязательном порядке должен располагаться на свободной площадке, располагающейся на значительной дистанции от дома и других хозяйственных построек. Это позволит предотвратить возникновение пожара. Металлическая конструкция не должна стоять рядом с деревьями и кустами, что также стоит учесть.

Важно! Перед тем как приступить к обустройству мангальной зоны, рекомендуется составить соответствующий проект. Схему можно подготовить самостоятельно или скачать на нашем сайте.. При разведении огня также стоит учесть, что конструкция должна находится в зоне, защищенной от ветра

В этом случае используют естественный рельеф или хозяйственные сооружения. Мангал можно разместить возле стены жилища, однако, нужно сохранить дистанцию в 1 м

При разведении огня также стоит учесть, что конструкция должна находится в зоне, защищенной от ветра. В этом случае используют естественный рельеф или хозяйственные сооружения. Мангал можно разместить возле стены жилища, однако, нужно сохранить дистанцию в 1 м.

Вместо обычного металлического мангала можно установить конструкцию с коптильней или печь, в которой можно будет готовить различные блюда, помимо мяса. Главное условие – наличие проекта, содержащего необходимые размеры будущей конструкции.

Лучший вариант, позволяющий защитить конструкцию от ветра, учитывает монтаж защитной стенки. Ее габариты варьируют от 150 до 350 см. При обустройстве мангальной зоны рекомендуется обеспечить свободный доступ к ней. Для этого чаще всего прокладывают удобную дорожку. Ее можно выполнит из разных материалов (например, строительная плитка).

Преимущества изделий

Те из нас, кто имеет дачу или земельный участок, часто на выходные выбираются на природу вместе с родными или друзьями. А чтобы такие посиделки были еще приятнее, они часто сопровождаются приготовлением мяса на углях.

Если у вас это давно вошло в привычку, то вам давно стоит пора подумать об установке на своём участке мангала.

Но помните, что стационарное приспособление для жарки мяса имеет более сложную конструкцию в отличие от переносного или разборного варианта. У большинства моделей могут быть предусмотрены дополнительные полки для продуктов и приправ, а также столешница для удобного разделывания мяса.

К числу достоинств стационарных мангалов следует отнести возможность отвода дыма от отдыхающих и обогрева беседки или другого помещения. Это оборудование можно использовать для приготовления не только жареного мяса, но и других кушаний, для которых в обычных условиях требуется гриль.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Подбираем место для печки с мангалом из кирпича

Решившись на уличный мангал, нужно учесть много деталей. Одной из них является правильный выбор места.

Один из важных моментов – направление дыма. Если он будет постоянно попадать на соседний участок, то там это точно придется не по душе. Для проверки нужно развести костер и проследить направление дыма.

Чтобы кирпичная печь была безопасна, нужно строить ее учитывая:

  • удаленность от деревьев, других насаждений;
  • удаленность от строений – дым до них доходить не должен;
  • удаленность других легковоспламеняющихся объектов;
  • защита от ветра, дождя – можно предусмотреть навес;
  • искусственное освещение или возможность его подведения, чтобы не пришлось готовить в темноте.

Можно подумать об обустройстве кирпичной печи у беседки или строительстве такого сооружения в будущем. В теплую погоду можно собираться в ней – хозяину не нужно далеко отходить от готовящейся еды, а на свежем воздухе аппетит только разгуляется.

Не пропустите: Дровница для дачи и бани: виды конструкций, пошаговая инструкция, лучшие примеры на фото

Выбор конструкции

Мангал из кирпича может быть построен в разных конструкционных вариантах. Это может быть сравнительно небольшое сооружение для укладки шампуров, или мощный комплекс с дымоходом и массой отделений. Критериями выбора подходящего варианта служат:

  • личные предпочтения владельца участка;
  • размеры участка, возможность обеспечить противопожарные зазоры;
  • финансовые возможности;
  • другие соображения (наличие опыта, навыков и т.д.)

Кроме этого, надо учесть массу факторов, способных создать немалые проблемы для своей семьи или в отношениях с соседями. Мангал предусматривает приготовление пищи на открытом огне или на углях. Дым от этой процедуры может поступать в окна своего или соседского дома, делая пребывание в нем невыносимым.

Поэтому, выбирая размеры и место установки, надо учитывать этот момент и располагать мангал с подветренной стороны. Для этого надо выяснить преобладающее направление ветров в регионе.

Допустимые расстояния:

  • со стороны топки (открытого огня) до построек, сооружений, элементов благоустройства участка — не менее 5 м;
  • со стороны закрытых стенок — 0,5 м.

Еще одним важным моментом является гидрогеологическая обстановка на участке, состав грунта. Мангал, особенно крупный и тяжелый комплекс, нуждается в опорной конструкции (фундаменте). Небольшое сооружение можно построить на площадке, покрытой тротуарной плиткой или установить на уложенную бетонную плиту.

Для крупных многофункциональных мангалов делают мелкозаглубленный ленточный фундамент, что требует земляных работ и знания технологии.

При строительстве кирпичного мангала придется соблюдать действующие правила и нормы, технологические требования. Для этого надо иметь определенный опыт и навыки. Если одним из элементов будет русская печь.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Укладка кирпича производится не на обычный песчано-цементный раствор, а на специальную песчано-глиняную смесь. Этот момент незнаком многим пользователям, которые используют привычный подход к кладке кирпича. В результате сооружение начинает буквально разваливаться — цементные швы теряют прочность, трескаются и расслаиваются.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям

Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев

Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Материалы и инструмент

Для самостоятельной постройки кирпичного мангала, следует убедиться в наличии всех необходимых инструментов и материалов. Из основных инструментов необходимы такие, как:

  • бетономешалка;
  • отвес;
  • мастерок;
  • строительные уровни.

Из материалов понадобятся:

  • огнеупорные кирпичи;
  • цемент;
  • песок;
  • армированная сетка;
  • рубероид гидроизоляционный;
  • листовой металл;
  • арматура.

Ниже приведен примерный расчет материалов для строительства мангала (высотой 1,6 м, шириной 1,56 м и глубиной 0,832 мм)

  1. Кирпичи 377 шт.
  2. 30 плиток (150х 150 мм, толщина 8 мм).
  3. 4 бетонные плитки размерами 441х441 мм и толщиной 30 мм.
  4. 160 кг песка и около 40 кг цемента для строительного раствора в соотношении 4:1.
  5. 6 сланцевых плиток овальной формы радиусом около 25 мм и толщиной 8 мм.
  6. 9 деревянных брусков с размерами 192 * 35 * 22 мм.
  7. 1 доска 460* 35 * 22 мм.
  8. 1 доска 1,7 м* 35 * 20 мм.
  9. 2 листа фанеры 720 * 360 * 6 мм.
  10. 20–25 гвоздей 30 мм.
  11. Решетка для гриля подходящего размера.

Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание

Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:

  • Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
  • Так же важна симметрия внутренней структуры фундамента. Для заливки необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.

Кованые приспособления

Подобные мангалы могут быть выполнены в нескольких вариантах — стационарном, передвижном или переносном. Учитывая высокую стоимость кованых изделий, чаще всего такие мангалы можно встретить в усадьбах богатых людей.

Подобные изделия для жарки мяса могут иметь разные габариты и дизайн и прекрасно вписываться в любую установку.

Если вас привлёк внимание кованый вариант, то при выборе подходящей модели обращайте внимание не только на стоимость, но и на популярность производителя и отзывы владельцев. Используемый в таких конструкциях металл должен иметь толщину стенок примерно 3−4 мм

Это позволит равномерно распределяться жару по поверхности и обеспечит качественную прожарку мяса. Наиболее практичным считается мангал с крышей, который устанавливается на стационаре

Используемый в таких конструкциях металл должен иметь толщину стенок примерно 3−4 мм. Это позволит равномерно распределяться жару по поверхности и обеспечит качественную прожарку мяса. Наиболее практичным считается мангал с крышей, который устанавливается на стационаре.

Дача предоставляет владельцу масса различных возможностей, которых лишены обычные горожане, не имеющие загородного участка. Ее можно использовать не только для выращивания овощей и фруктов, но и превратить в прекрасное место для отдыха. Чтобы сделать времяпрепровождение на даче более приятным, многие счастливчики нередко проводят там выходные, поедая приготовленный своими руками шашлык.

Но чтобы это блюдо получилось вкусным и сочным, необходимо иметь такое приспособление, как мангал. Причём необязательно идти в магазин и платить немалые суммы за готовое изделие. Это устройство вполне по силам сделать самостоятельно любому владельцу.

В сети можно найти немало готовых чертежей, большинство из которых можно использовать в качестве основы для изготовления самодельного мангала для дачи. При желании владелец может в процессе работы вносить изменения в конструкцию и подстроить его под себя, чтобы пользоваться этим устройством было максимально удобно.

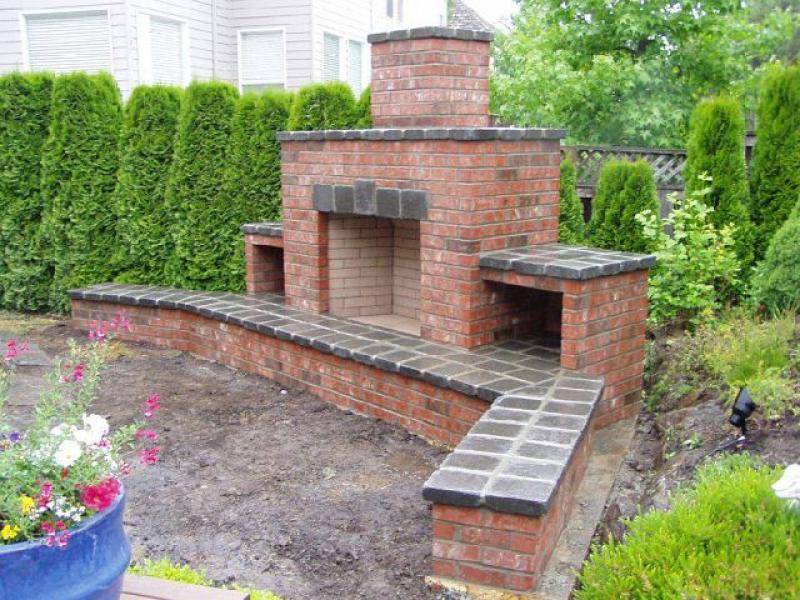

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
