Как определить давление в водопроводе и повысить его, если оно упало?

Для чего необходимо знать

От показателя зависит нормальное функционирование всего водопровода. Разное оборудование (краны, вентили) производится с учетом необходимого напора в водоснабжающей системе. Если он не соответствует конкретному значению, то ни один из элементов оборудования не сможет функционировать нормально.

Из-за отклонения значения от норматива в водопроводных сетях нередко возникают перепады давления. Для появления подобной ситуации бывает достаточно включенного душа или спущенного бачка унитаза.

Внутритрубное давление важно знать, чтобы избежать возможных перепадов и возникновения неисправностей в сантехнических устройствах внутри жилищ. Особенно это касается муфт с вентилями

Силу напора в водопроводных трубах также необходимо знать, когда требуется установить точную причину неисправности сантехники. Норму, по которой ресурс в трубах подается под определенным давлением, важно знать при установке новых сантехнических или бытовых приборов. Особенно это касается подключения оборудования, которое потребляет много воды.

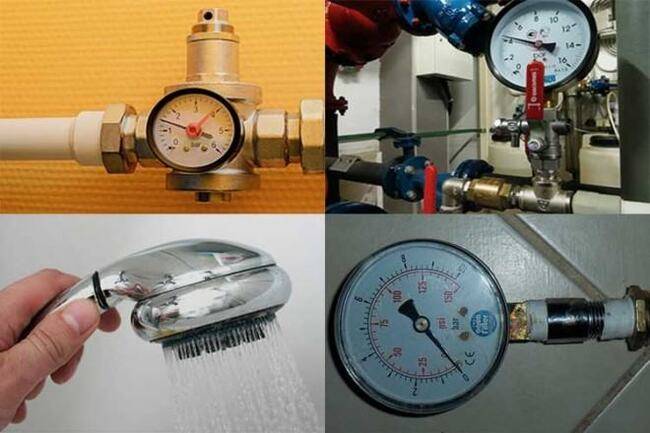

Методы снятия показания

Выясняя, какое давление (сколько атмосфер) в кране холодной воды водопроводной сети является нормой, стоит узнать подробнее о способах измерения в домашних условиях. Зная, что представляют собой установленные нормативы в теории, можно на практике определить их значение. Измерить параметры водонапора не составит труда в частном доме или квартире.

Использование стационарных манометров

Эти устройства предназначены для осуществления замеров в водопроводах. Между собой они различаются согласно конструктивным особенностям и принципу функционирования. Механический тип является самым распространенным, отличается простотой в эксплуатации и высокой надежностью.

Чаще всего контроль требуемых показателей ограничен только внутридомовой зоной. Центральную систему измерительные мероприятия уже не затрагивают. Манометры-измерители устанавливаются в месте подведения сети водоснабжения к жилищу. Однако на практике полученные данные оказываются не совсем корректными, так как, не способны учитывать потери напора во внутренней разводке. Повороты труб, как и изменение их размера, также имеют значение.

Чтобы получить наиболее точный результат, необходимо оснастить манометрами все точки потребления жидкости.

Применение переносных приборов

Такие устройства универсальны и очень удобны в использовании. Их легко установить и демонтировать. С помощью мобильных агрегатов не составляет труда определить нужные показания на любом входе сантехники, имеющей влияние на водонапор.

Самым подходящим местом подключения с целью осуществления замера выступает душ. Для этого:

• открутите насадку-лейку от шланга;
• выполните установку измерителя;
• откройте кран;
• зафиксируйте полученные данные.

Чтобы обеспечить точность выполняемых мероприятий, следует предварительно устранить воздушные пробки. Перед непосредственно измерением нужно несколько раз переключить смеситель в режимах душ-кран.

При отсутствии специального переходника, который требуется для самостоятельной сборки устройства, можно использовать подходящий шланг. Главное — подобрать деталь нужного размера, чтобы обеспечить плотное соединение с помощью штуцера.

Бесприборное определение давления воды в точке водоразбора и водопроводном кране

Этот способ дает возможность измерить уровень p в точке подведения сантехники. Для проведения замера необходимо обзавестись гибкой прозрачной трубкой порядка 2-х метров в длину. Далее:

• подсоедините конец ПВХ-шланга к месту разбора (лучше вертикально);
• откройте вентиль и подождите, пока трубка заполнится жидкостью до черты, соответствующей нижней области крана;
• плотно закройте верхнюю открытую часть;
• задайте предельный напор путем установки нужного режима запорного механизма;
• измерьте высоту столба водного раствора от самого низа до края воздушной пробки;
• зафиксируйте показания.

Как можно узнать силу напора воды в квартире

Замер внутритрубного давления горячей и холодной воды в системе делается манометром. Прибор необходимо подключить к любому сантехническому устройству в жилище. Это может быть как кран, так и душевая лейка. Данные манометра можно сверить с теми, что предписаны по закону. Манометр позволяет не только определить давление внутри труб, но и выявить возможные неисправности в самой сантехнике.

Сила напора холодной и горячей воды в трубах может определяться без специальных приборов. Достаточно на протяжении 7 секунд наполнять трехлитровую банку водой из-под крана. Если за указанное время емкость полностью заполнится, то в городском водопроводе создано достаточное давление.

Обозначение напора в трубопроводе

Традиционно давление измеряют в Паскалях (Па), однако в сфере водоснабжения приняты и другие условные обозначения, — при этом в разных странах они отличаются:

• В России давление принято измерять в кгс/см². 100 кгс/см² тождествено 980,67 Па.
• В европейских странах применяют другую условную единицу – бар, который равен 10⁵ Па.
• В Англии и США используют обозначение psi, что соответствует 6,87 кПа.

Также давление измеряют в технических атмосферах и миллиметрах ртутного столба.

К сведению. Напор воды в 1 бар соответствует 1,02 атмосфер и равнозначно 10-ти метрам водного столба.

Соотношение величин разных обозначений приведено в следующей таблице:

Нормативы

Нормы давления в системе водоснабжения регламентируются СНиП 2.04.02-84 и 2.04.01.85.

Согласно этим документам, их допустимые границы должны находиться в следующих пределах:

• Холодное водоснабжение 0,3-6 атмосферных единиц;
• Горячее водоснабжение 0,3-4,5 атмосферных единиц.

Это крайне допустимые значения, при которых система работать будет. А вот как работать – это совершенно другой вопрос. Но обо всем по порядку.

В чем измеряется давление в трубопроводе

Единицей измерения напора является 1 бар. Это давление, которое создает на поверхности десятиметровый столб воды.

Также его часто измеряют и в атмосферных единицах, которые по своим цифровым значениям практически равны бару. Точнее, 1 бар = 1,0197 атм. Разница несущественна, поэтому особого значения не имеет.

Какой напор считается оптимальным

Согласно тем же строительным нормам, рабочее давление холодного водоснабжения в многоквартирном доме должно быть равно четырем атмосферам.

Система подачи и распределения воды в многоэтажном доме

Но на деле оно может оказаться и выше, и ниже этого значения — в зависимости от того, на каком этаже расположена квартира, и от активности водопотребления соседями. Небольшие отклонения в ту или иную сторону допустимы, а 4 бара на входе – это то давление, которое обеспечит комфортное и безопасное пользование системой для всех потребителей.

Несколько иная ситуация с частными малоэтажными домами. Так как максимальная высота подъема воды в них редко превышает 10 метров, то тут действуют и иные нормы водоснабжения: давление в 2-3 бара считается нормальным.

Система водоснабжения частного дома

Все сказанное касается преимущественно холодного водопровода. Рабочее давление в системе горячего водоснабжения может быть ниже, так как основные приборы, которым для нормальной работы необходим определенный напор, запитываются от ХВС.

Для каждого из этих приборов существует свое нормативное давление по водоснабжению:

• Максимальные «запросы» у ванны с системой джакузи – ей для нормального функционирования требуется давление 4 атмосферы;
• Примерно столько же, или чуть меньше, нужно для орошения большого участка через стационарные распылители;
• Стиральная и посудомоечная машинки не будут работать при давлении ниже 2 бар;
• С комфортом принять душ можно будет, если минимальный напор в системе равен 1,5 атмосферам;
• Не менее 1,5-2 атмосфер потребуется и приборам автономного пожаротушения, если дом оборудован такой полезной системой.

Спринклер системы автономного пожаротушения

В частном доме с автономным водоснабжением, проектировать его нужно с таким расчетом, чтобы напора в системе хватало для всех потребителей — даже при одновременной работе всех кранов и приборов. Иными словами, насос следует брать с запасом по мощности.

Чем и как измеряется давление в системе

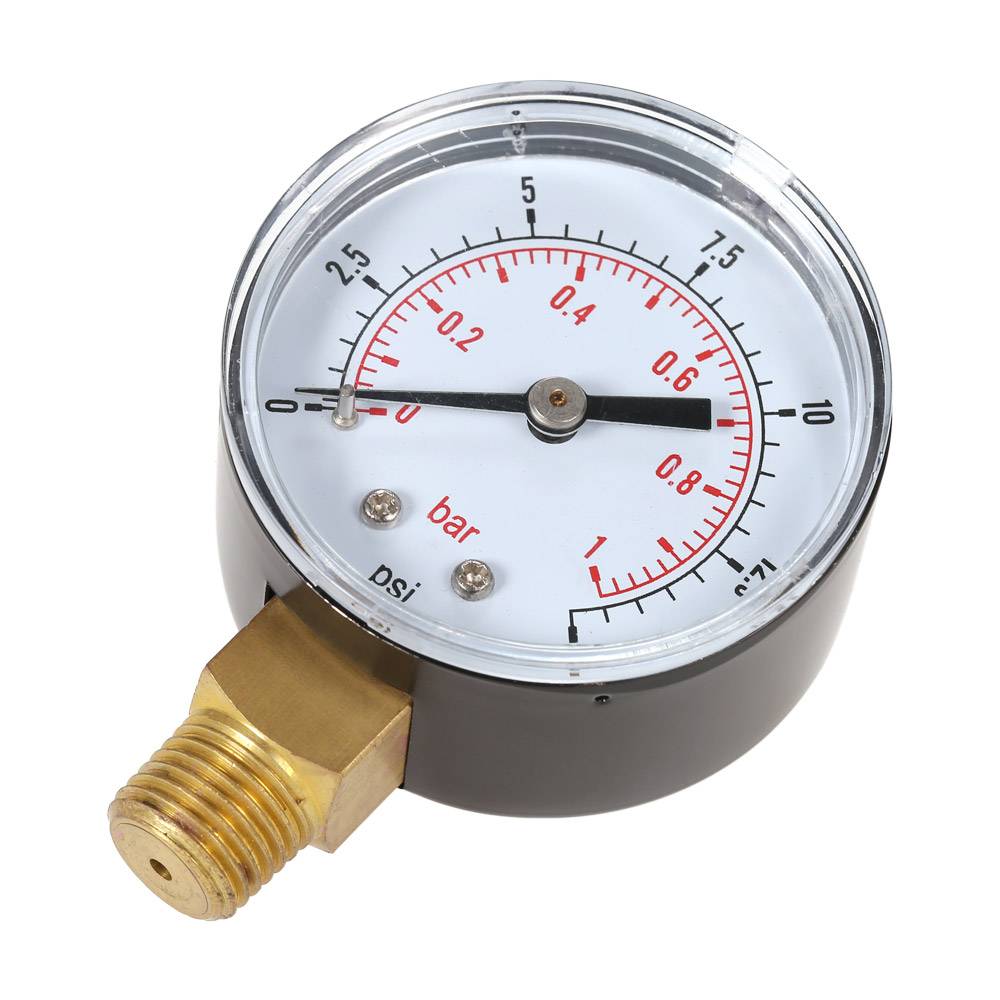

Измеряют давление в трубопроводах специальными приборами – манометрами.

Манометр показывает нормальное давление водоснабжения

• На системах отопления они стоят всегда, а отопительные котлы чаще всего поставляются в комплекте с манометром.
• Есть они и на вводе воды в многоквартирные дома.
• А вот частникам, если они хотят контролировать давление в системе водоснабжения, нужно позаботиться об этом самостоятельно, своими руками установив измерительный прибор рядом со счетчиком.

Чтобы знать, какое давление в трубах в любой момент, нужно установить на них манометры

Эти бытовые измерительные приборы могут иметь шкалу от 0 до 6, 7, и даже 10 атмосфер. В сети действительно возможны подобные скачки и периоды подачи воды под большим давлением. Но их желательно не допускать, удерживая давление в пределах от 1,5 до 4 бар.

Права потребителя

Жители многоквартирных и частных домов, получающих холодную и горячую воду посредством централизованной системы, могут получить перерасчет платы за некачественно оказанную коммунальную услугу. «Некачественным» считается давление, отличающееся по значению на 25% и более от нормативного.

Замер давления производится специалистом водоснабжающей организации с помощью манометра, присоединенного к системе ХВС или ГВС посредством гибкого шлангаИсточник Stroidom-shop.ru

Учитывая широкие диапазоны нормативного давления: 0,03-0,6 МПа для ХВС и 0,03-0,45 МПа для ГВС, получение компенсации становится практически невозможным.

Кроме этого, для получения компенсации, должно быть соблюдены формальности:

• Замер должен производиться в присутствии всех заинтересованных сторон: жильца, а также представителей, ДУК/ЖЭК и водоснабжающей организации.
• Замер должен проводиться в период утреннего (7–9 часов) или вечернего (19–22 часов) пиков потребления воды. В большинстве случаев водоснабжающая организация отказывает в замерах в это время, так как оно зачастую является нерабочим. Замеры в иное время не имеют смысла, так как потребление воды минимально, а давление в ней практически наверняка будет соответствовать нормативу.

12 ошибок при вводе воды в дом.

Лучшие насосы для повышения давления воды

Электронасос для повышения давления воды применяют для квартир, частных домов, в бассейнах, на дачных участках и т.д. Устройство включается и выключается автоматически, его режим работы зависит от текущего давления в трубах. Каждый агрегат имеет свои пороговые показатели. В обзоре представлены лучшие модели по соотношению цена-качество, а также на основании отзывов покупателей.

Jemix W15GR-10 A

Небольшой агрегат для повышения давления для домашнего использования. Его пропускная способность – около 3 м3/ч, напор 15 м. Это хорошие показатели для небольшого квартирного насоса. Прибор справляется с низким давлением (от 0,3 бар), включается и выключается автоматически. Внутренние лопасти насоса собраны надежно, покрыты составом от коррозии.

По отзывам, при хорошем качестве воды, насос работает около 10-12 лет без ремонта. Jemix W15GR-10 A легко монтировать самостоятельно даже при отсутствии специальных навыков.

Достоинства

• Не сильно шумит при работе;
• Небольшие габариты;
• Стойкость к коррозии;
• Есть защита от перегрева.

Недостатки

• Монтируется горизонтально;
• Дорогой ремонт.

Нет запасных деталей в широком доступе, нужно заказывать их заранее. При установке на горячую воду датчик давления некорректно реагирует, бывает «холостая» работа.

Grundfos UPA 15-90

Недорогой бытовой насос датской разработки помещен в надежный корпус из нержавеющей стали, внутренние детали выполнены из чугуна. Прибор оснащен небольшим мотором средней мощности (900 Вт), который работает практически бесшумно. Внутри установлен датчик давления, который срабатывает без перебоев

Устройство хорошо подходит как для горячей, так и для холодной воды.  Важно, чтобы жидкость, которая протекает через насос, была чистой

Агрегат работает в автоматическом или ручном режиме, есть предохранители от перегрева и резких скачков электроэнергии. Пользователи отмечают, что устройство потребляет мало электричества (около 0,12 кВт).

Достоинства

• Бесшумная работа;
• Защита от износа;
• Компактный;
• Небольшой вес;
• Легко устанавливать, разбирать.

Недостатки

• Неудобный ручной режим.
• Корпус плохо защищен от наружной влаги.

Устройство имеет небольшую мощность, подходит для использования в многоквартирных домах и дачах. Хорошо работает вместе с газовой колонкой или водонагревателем. Корпус недостаточно герметичен, возможна поломка из-за конденсата.

Aquario AC 159-160A

Стандартный электронасос с мощностью 900 Вт и напором 20 м, небольших габаритов и весом около 4 кг. Прибор удобно монтировать, прост в эксплуатации, его легко при необходимости разобрать. «Внутренности» насоса выполнены из качественных материалов, покрыты защитным составом. Это придает агрегату универсальность: его можно эксплуатировать практически для любого качества воды.

Достоинства

• Защита от коррозии;
• Тихая работа;
• Доступные запчасти;
• Легко монтировать самостоятельно.

Недостатки

• Малая мощность;
• Корпус из пластика низкого качества.

Wilo PB-088EA

Маленький по размерам электронасос обеспечивает хороший напор в трубах с горячей или холодной водой. Но устройство лишено защиты от перегрева, поэтому возможна поломка из-за слишком горячей воды. Входное и выходное отверстия наноса обработано защитным покрытием, поэтому агрегат можно устанавливать не только для улучшения давления в водопроводе, но и использовать для выкачки воды из колодца, пруда или озера. Покупатели часто используют прибор на приусадебных участках.

Мощность у насоса больше, чем ожидают некоторые – 1300 Вт, напор – до 25 м. Внутри расположены 2 датчика давления, поэтому в автоматическом режиме устройство работает без перебоев.

Достоинства

• Хорошая мощность;
• Небольшой вес и габариты;
• Нет вибрации при работе;
• Высокая максимальная температура воды;
• Долгий срок службы (по отзывам);
• Датчик давления срабатывает четко.

Недостатки

Нет защиты от перегрева.

Агрегат выдерживает высокие температуры воды, но важно, чтобы она была приемлемой жесткости, иначе вероятно скопление осадка на лопастях насоса и его поломка. Лучшие подвесные унитазы

Лучшие подвесные унитазы

Давление воды в водопроводе: норматив

Согласно действующим в стране нормативам и ГОСТам, давление в водопроводной системе городских сетей должно быть 4 атмосферы. Конечно же, обычным потребителям водопроводной городской сети точной информации о данных показателях никто не даст. Но нужно сказать, основываясь на отзывах, вы сами поймете, когда что-то пойдет не так и давление в системе сильно снизится.

Если вы из тех людей, кто не дает слабину коммунальным службам, и вы хотите получать ровно 4 атмосферы, за которые платите, то можете установить датчик давления воды, то есть манометр. К примеру, его можно врезать в систему после водяного счетчика у вас в квартире для отслеживания данных.

Какие нормы давления воды?

Для начала разберемся в теоретических основах. Так, давление водного потока в сети измеряется или в барах, или в атмосферах – эти измерительные единицы практически тождественны. Принято, что 1 бар или 1 атм создает 10 м столба воды. Согласно строительным нормативам СНиП 2.04.02-84, давление ХВС в многоэтажном доме должно находится в рамках от 0,3 атм до 6 атм – это крайние разрешенные показатели напора на входе в квартиру.

Кроме того, существует схема расчета давления для конкретного этажа. Так, на общем входе в многоквартирное здание давление воды должно составлять 1 атм или 10 м столба, а с каждым последующим этажом к нему должно добавляться по 4 м столба. Расчет для 14-этажного дома: 10+(4х14)=66 м или 6,6 атм. Так как в данном случае показатель выше нормы, на входе в квартиру напор нужно понизить до допустимой отметки.

Снижение давления воды нарушает работу бытовых приборов

В многоквартирных домах необходимость понижения давления возникает крайне редко – чаще требуется обратная процедура, то есть повышение. Что будет, если ею пренебречь? Низкие показатели давления холодной воды чреваты не только дискомфортом домочадцев, но и более серьезными и даже затратными последствиями: отключение бытовой техники, поломка домашнего оборудования, перегорание ТЭНов техники.

Какое давление в водопроводной сети является нормой?

Единица измерения «водопроводного давления» — 1 бар. Он равен примерно одной атмосфере (точнее 1,0197 атмосферы, но это несущественно). Такое давление соответствует весы столба воды высотой 10 метров.

Сбои в системе водоснабжения

Такого давления вполне достаточно для обслуживания потребителей даже на самом верхнем этаже многоэтажки. Но, к большому сожалению, давление не относится к стабильным характеристикам системы водоснабжения. И нормальное давление воды в водопроводе – 4 бара – встречается не так уж и часто. Поскольку в типовой системе давление колеблется в пределах от 2,5 до 7,5 бар, в пиковые показатели доходят и до 10 бар.

Причем повышение давления в водопроводе, в большинстве случаев, приводит к сбоям в системе водоснабжения. Причем некоторые приборы (керамические вентили, резьбовые муфты и так далее) испытывают затруднения при давлении 6,5 бар. А 10 атмосфер способны выдержать лишь сварные соединения и особые фитинги (промышленного типа, с конической резьбой или пресс гильзой).

Однако недостаточное давление приводит к не меньшим затруднениям и сбоям в работе водовода. Ведь некоторые бытовые и сантехнические приборы «стартуют» только при определенном давлении на входящем патрубке. Например, джакузи можно «запустить» при давлении от 4 бар, а стиральная машинка-автомат включается при давлении не менее 2 бар. И даже душем можно пользоваться только в том случае, если давление в системе будет не ниже 1,5 бар.

Именно поэтому, общепризнанное оптимальное давление в системах бытового водоснабжения равняется 4 бар. При такой «нагрузке» практически отсутствует риск разрушения фитингов и узлов запорно-регулирующей арматуры. И, в то же время, 4 бар вполне достаточно для «запуска» самых привередливых бытовых приборов и сантехнического оборудования.

Максимальное и минимальное давление воды в водопроводе автономного типа

Автономный водопровод работает не на общих стандартах, а по велению своего владельца. В такой системе можно выставить любое давление – от тривиальной одной атмосферы, когда вода идет по трубам практически самотеком, до четырех, а то и шести бар, необходимых для автоматического полива удаленного газона.

И какое давление в водопроводе будет оптимальным, в данном случае, решает владелец дома, который и будет оплачивать ремонт фитингов и запорно-регулирующей арматуры или страдать от отсутствия возможности принять ванну, в то время, когда работает система автоматического полива.

Поэтому большая часть загородных домовладений оборудуют автономными системами с напором от 1,5 литра/секунду. И минимальное давление в «частном» водопроводе не может быть меньше 1,5 бар. В ином случае домовладелец не сможет воспользоваться двумя сантехническими приборами одновременно.

Ну а максимальное давление в автономной системе зависит от двух факторов – дебета источника (скважины или колодца) и производительности насоса. Если источник может сгенерировать более 0,5 м3 воды в сутки, а насос перекачать весь этот объем с достаточно высоким напором (более 1,5 литров в секунду), то давление системе можно поднять до критических 6 бар.

Но в большинстве случаев владельцы автономных скважин озабочены не ограничением напора, а вопросом: «Как повысить давление в водопроводе?» Ведь существенным дебетом обладают только артезианские скважины, да и то далеко не все. А большая часть источников на наших участках относится к слабонапорному, а то и безнапорному типу. И дебета таких скважин едва хватает на семью из 3-4 человек.

Поэтому большинство владельцев автономных источников водоснабжения знакомы с проблемой недостаточного давления в системе не понаслышке. И далее по тексту мы рассмотрим пути решения этой проблемы.

Расчет давления воды

Давление в зависимости от диаметра трубы Если на трубе, входящей в дом или квартиру, имеется установленный манометр, давление будет измеряться автоматически без ручных расчетов. В противном случае придется вычислить эту величину. На эту процедуру уходит не более пяти минут. Сколько будет показатель, можно понять без расчетов. Подготовьте набор инструментов:

• съемный манометр;
• шланг, имеющий аналогичный диаметр, как на трубе;
• штуцер с резьбовым соединением размером ½ дюйма;
• сантехнический скотч и хомут.

На одну сторону шланга закрепляют манометр при помощи хомута, в противоположное отверстие вставляют штуцер и фиксируют аналогичным образом. Душевую лейку снимают, вставляют на ее место штуцер и несколько раз переключают воду: душ-кран. Это поможет выгнать накопившийся воздух. Если появляются подтеки в местах соединения, необходимо их устранить путем приматывания сантехнического скотча. После этого на манометре стрелка покажет уровень давления в трубопроводе.

Способы измерения давления

Теоретические знания нормативных значений, касающихся водонапора, позволяют переходить к практике, дающей ответ на вопрос, как измерять в домашних условиях давление воды в кране или других водоразборных точках квартиры.

Применение стационарных манометров

Основным прибором для замеров давления в водопроводных коммуникациях является манометр. Существует несколько видов устройств этого назначения, отличающихся конструктивно и по принципу работы.

Наиболее распространённым типом прибора для снятия показаний давления воды является механический манометр. Он надёжен в эксплуатации, имеет легко читаемую шкалу значений и информационный циферблат

Часто контроль давления воды в квартире ограничивается показаниями прибора, установленного на границе отсекающей внутриквартирный и центральный трубопроводы. Однако в реальности показания такого манометра будут являться не совсем корректными и принимаемыми с некоторыми погрешностями.

Это обусловлено тем, что не учитываются все потери давления на элементах внутренней разводки квартиры (фильтры, тройники, запорная и регулирующая арматура). Кроме этого, на свободный напор воды оказывают влияние повороты и участки с изменением сечений трубопроводов.

Поэтому лучшим вариантом является оснащение манометрами всех входов точек потребления воды в квартире. Это вполне доступно на этапах строительства жилья или в ходе ремонтных работ по замене трубопроводов водоснабжения.

Использование переносного манометра

Особенностью переносного измерительного прибора является его универсальность и возможность несложной установки на трубопроводах и такого же простого демонтажа.

Применение данного метода позволяет измерять водяное давление непосредственно на входе каждого сантехнического прибора, влияющего на её напор.

Собрать мобильный манометр можно своими руками, усовершенствовав покупной заводской прибор. Для этого необходимо: 1 — обычный водяной манометр со шкалой до 6 бар; 2 — резьбовой удлинитель; 3 —переходник с резьбы манометра 3/8 дюйма на полудюймовую резьбу удлинителя

Для уплотнения резьбовых соединений используется фум-лента.

Наиболее удобной точкой подключения для проведения замера давления воды является душ.

Алгоритм проведения измерений следующий:

1. Душевая лейка откручивается от шланга.
2. На шланг монтируется манометр.
3. Открывается кран на душе.
4. Замеряется давление.

Для снятия корректных показаний прибора необходимо в процессе замера избавиться от воздушной пробки. Устраняется она путем нескольких переключений смесителя с крана на душ или открытием и закрытием другого крана в системе водопровода.

Если нет соответствующего переходника, то вместо него можно подобрать шланг с диаметром, позволяющим подключить его к манометру. Соединение со шлангом душа в этом случае производится через штуцер с резьбой ½ дюйма.

Бесприборное определение давления

Данный способ позволяет с определённой степенью погрешности измерить давление воды в точке подключения к сантехприборам без использования специальных измерительных устройств.

Для проведения замеров необходимо приобрести прозрачный шланг/трубку ПВХ по длине около двух метров и с диаметром, позволяющим подключить его к водопроводному крану

Эксперимент с использованием прозрачного ПВХ шланга проводится по следующей методике:

1. Шланг одним концом подключается к точке разбора, выставляется и, желательно, фиксируется в вертикальном положении.
2. Открывается кран и трубка заполняется водой до отметки, соответствующей нижней части крана (нулевой уровень).
3. Верхнее отверстие герметично закрывается.
4. Открывается на максимальный напор водопроводный кран.
5. Измеряется высота водяного столба от нулевого уровня до нижней границы воздушной пробки (Н).
6. Фиксируется высота воздушной пробки (h).

Измерения расстояний необходимо проводить не сразу, а через 1-2 минуты, после того, как под давлением воды из открытого крана в шланге образуется воздушная пробка.

Формула для расчета приближённого значения давления воды из открытого крана, при использовании в качестве манометра прозрачного шланга, будет следующим. Р=Ратм × (Н + h) / h

За величину Ратм принимается значение атмосферного давления в трубке до начала эксперимента — 1 атм.
