Делаем пристенный дренаж дома

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

  • Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
  • Кольца для устройства смотровых и дренажных колодцев.
  • Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
  • Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

  1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
  2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
  3. Смонтировать поверхностный дренаж дома.

Создание своими руками

Для создания дренажной системы своими руками потребуется немало сил, времени и инструмента. Для рытья канав желательно привлечение техники. При наличии точного плана системы, затраты на рытье канав не будут слишком разорительными.

При самостоятельном создании дренажа вокруг дома, нарисуйте подробный план устройства с расположением всех строений, планом канав и точной глубиной. Вам будет гораздо проще договариваться о стоимости, поскольку вы точно будете знать объем работ.

Глубина отрытых траншей должна превышать глубину фундамента. Это удобно сделать с применением мини-экскаватора с узким ковшом. Допускается создание узких траншей около 50-70 см, глубиной более 1,5 метра. Обычно такую технику применяют для прокладки кабельных систем.

Подготовка к устройству

Как уже говорилось выше, дренажные работы требуют серьезных земляных работ, создание плана и расчет по материалам.

Вы можете создать кольцевую систему со сбросом воды в один колодец или расположить дренажные колодцы по углам дома, запланировать отвод воды в рвы или в систему канализации.

После того, как составлен общий план системы и отрыты канавы и канавки, необходимо засыпать песок и щебень в требуемом количестве (это несложно подсчитать, имея на руках план и зная толщину слоя подушек из щебня и песка).

Закупите материал в требуемом количестве и проследите за выгрузкой. Удобнее будет, если песок будет выгружен рядом с траншеями, которые нужно подсыпать песком, а гравий, соответственно, рядом с канавами, требующими гравийной засыпки.

Закупите трубы, гидроизоляционные материалы, соединительные крепления для труб.

Устройство траншейного дренажа

Что такое гидроупор или глиняный замок? Гидроупор состоит из плотно уложенных слоев глины и щебня. Он препятствует впитыванию воды в грунт и способствует стеканию воды в нужном направлении.

После прокладки гидроупора, по дну канавы прокладывается слой геотекстиля. Ширина геотекстиля должна быть такова, чтобы после завершения работ по укладке труб, можно было провести обвязку.

На гидрозамок укладывается песчаная подушка, формируется требуемый уклон системы.

Поверх песчаной подушки укладывается трубы гидроизоляции. Лучше всего выбирать перфорированные дренажные трубы диаметром не менее 15 см. Трубы необходимо состыковать при помощи муфт и соединительных элементов и устроить выводы в колодец, канализацию или в рвы.

После состыковки труб система засыпается гравием и выполняется обвязка системы. Сверху система засыпается речным песком, который способствует дополнительной фильтрации.

При усадке системы, если не повреждены трубы и система функционирует правильно, можно просто досыпать крупного песка.

Колодец

Если система стоковых вод канализационной системы имеет достаточную емкость и отлажен ее грамотный отвод, можно обойтись без дополнительного дренажного колодца и выводить стоковые воды в канализацию.

Обычный дренажный колодец представляет из себя накопительную емкость из колодезных кругов с дном, обработанным гидроизоляцией.

Но при высоком залегании грунтовых вод может получиться, что вы просто отроете еще один колодец, пригодный для водозабора. Колодец эффективен при залегании грунтовых вод глубже, чем 5 метров.

Продаются специальные емкости колодцев, представляющие из себя замкнутую цистерну с возможностью слива воды через отводные трубы.

Устройство дренажной системы вокруг дома

Чтобы обустроить дренажную систему, нужно последовательно выполнить следующие работы:

  1. По периметру строения копается траншея, глубина которой превышает глубину фундамента.
  2. Строится гидроупор — послойно укладывается глина и щебень, каждый слой тщательно утрамбовывается.
  3. Создаётся уклон — насыпается подушка из мелкого щебня и песка.
  4. Затем в канаву укладывается геотекстиль; материал нужно взять с запасом для оборачивания всего дренажного слоя после укладки.
  5. Далее укладываются и стыкуются дренажные трубы, которые затем выводятся в дренажные колодцы.
  6. Трубы засыпают щебнем и всё оборачивают оставшимся геотекстилем. Весь этот «рулет» обвязывается капроновой верёвкой.
  7. Сверху дренажную систему присыпают речным песком крупной фракции для фильтрации грунтовых вод.

Первоначальные этапы работ рекомендуется выполнять поэтапно, отдельно вдоль каждой стены. Такой подход предоставит возможность выявить слабые места в гидроизоляции фундамента и своевременно её восстановить.

Порядок проектирования

      1. Определяем
        радиус действия дренажа по формуле
        И.П. Кусакина

R
= 2
S
(3.17)

2. По формуле

xо
=

определяем
радиус круга xо,
равновеликого площади прямоугольника

F
= a ∙ b
,
(3.19)

гдеa
и b– стороны
равновеликого кругу прямоугольника.

3. По формуле

Q=

определяем
предварительный расход кольцевого
дренажа Qпрв.

4. Пользуясь формулой
определения захватной способности
колодца

gзкв
=

гдеgзкв

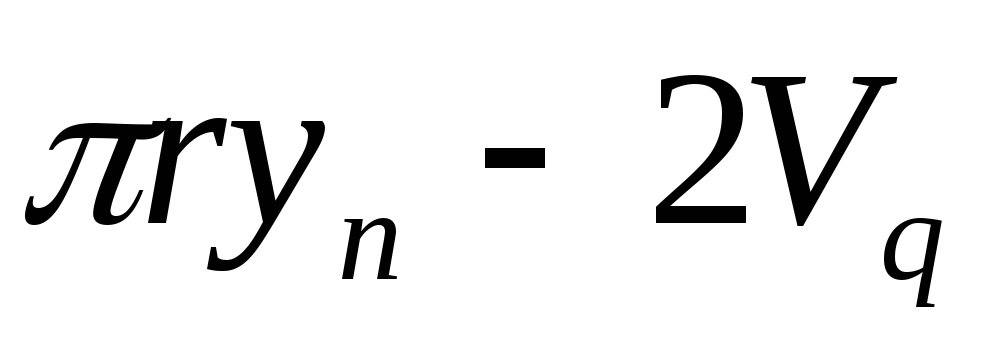

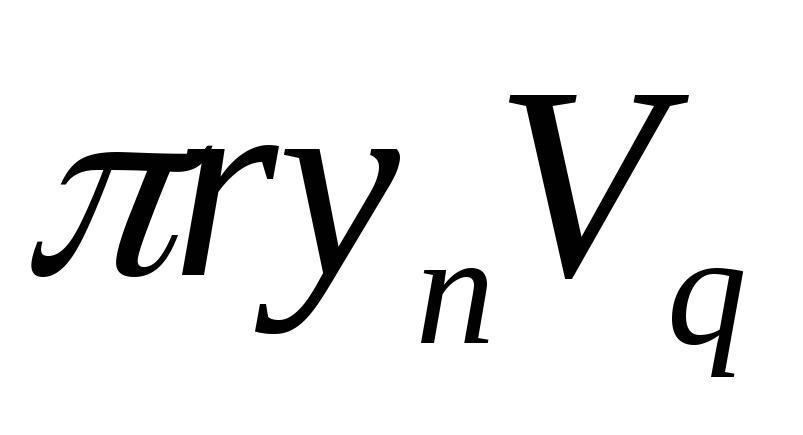

– захватная способность колодца;

Vq
= 65

составляем
два неравенства дляn
–2 колодцев:

qзквn
> Qпрв
(3.23)

и

qзкв(n
–2) Qпрв. (3.24)

Так,
дляn
колодцев

gзкв
= 2,
(3.25)

гдеуп

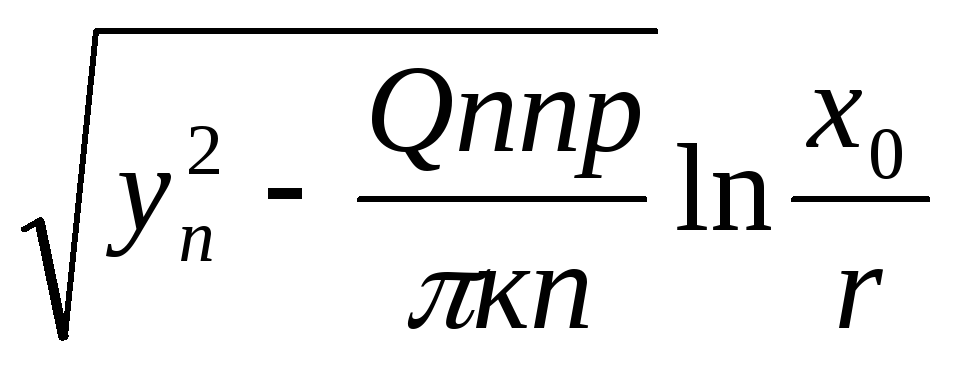

=, (3.26)

а
для n-2
колодцев

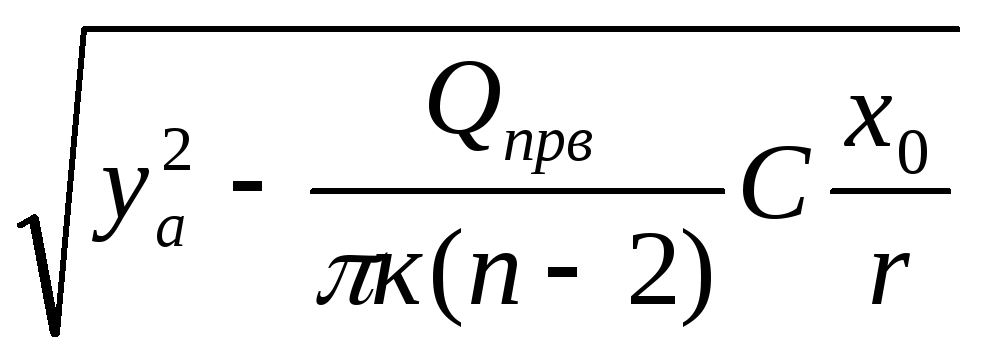

gзкв
= 2,
(3.27)

гдеуn-2
=.
(3.28)

Радиусом кольца
задаемся.

Из
неравенств (3.23) и (3.24) подбором определяем
четное количество колодцев и распределяем
их по контуру площадки.

5.
По плану площадки определяем расстояние
от центра А
до каждого из колодцев
х
1,х2,
…, хn.По формуле
(3.20) определяем уточненный расход воды
кольцевого дренажа Q.

6. Далее подсчитывают
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.

Так,
для колодца 6, симметрично расположенного
с колодцами 1, 4, 9, составляют схему и
вычисляют расстояния от колодца 6 до
других колодцев: х1,х2,
…, хn.
При
этом х6
= r.

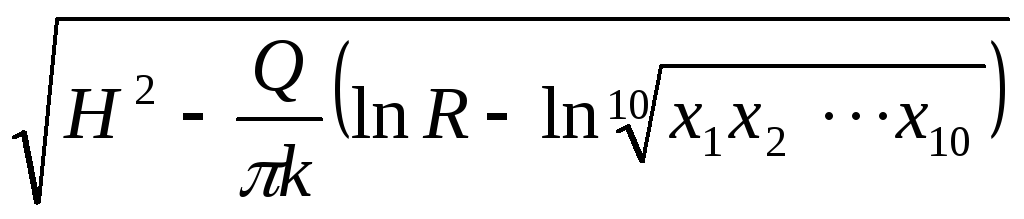

Пользуясь формулой (3.29), определяем у6:

у6
=(3.29)

Подобным способом
определяют уровни грунтовых вод всех
колодцев и составляют схемы депрессионных
кривых.

Если необходимое
понижение уровня грунтовых вод на
площадке не достигнуто, то изменяют
число колодцев и их размещение.

2.Расчет
кольцевого вертикального дренажа

Для понижения
уровня подземных вод на участке
расположения одного из цехов завода
запроектирован кольцевой дренаж
вертикального типа, состоящий из ряда
трубчатых колодцев, расположенных по
прямому контуру защищаемого сооружения
размером 40х60 м.

Отметка площадки
в среднем 131,5м. Отметка водоупора (глина
юрского возраста) 177,5м. Выше глин лежат
аллювиальные крупнозернистые пески,
прикрытые с поверхности слоем суглинка
мощностью 1–2 м. Коэффициент фильтрации
песков 20 м/сут. Подземные воды залегают
на отметке 130м, т.е. примерно на 1,5м ниже
поверхности земли.

Для того чтобы не
было подтопления заглубленных подвальных
помещений, уровень подземных вод должен
быть понижен примерно до отметки 125м.

Принимаем
радиус колодцев r
= 0,1м, величину понижения уровня воды в
центре площадки

S
= 130 — 125 = 5м.

Величина
водоносного слоя Е
= 130м — 117,5м = 12,5м.

Порядок
расчета

следующий:

2.1.

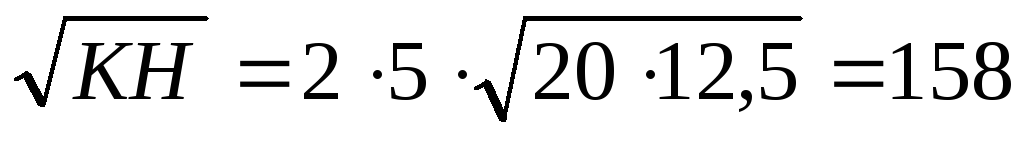

Определяем радиус действия дренажа по
формуле (3.17)

R
= 2S
м.

2.2. Глубину воды в
грунте в центре действия колодцев
получим

уа
= Н S = 12,5 м — 5 м =
7,5 м.

2.3. Радиус круга,
равновеликого защищаемой площади, будет
равен

хо
=м.

2.4.
Предварительный расход кольцевого
дренажа определяем по формуле (3.20)

Qпрв
=м3/сут.

2.5.
Пользуясь формулой (9.5), определяющей
захватную способностью колодца,
рассчитываем количество колодцев n,
пользуясь такими двумя неравенствами

qзкаn
> Qпра
и qзкв(n-2)
пра
или

2
> 3,14 ∙0,1∙ Vg
уп
n
> 3600 и 2∙ 3.14∙ 0.1 ∙Vgуn-2(n-2)

При
этом Vg
= 60

Задаемся
количеством колодцев n
= 10. Тогда по формуле (3.26)

у10
=м.

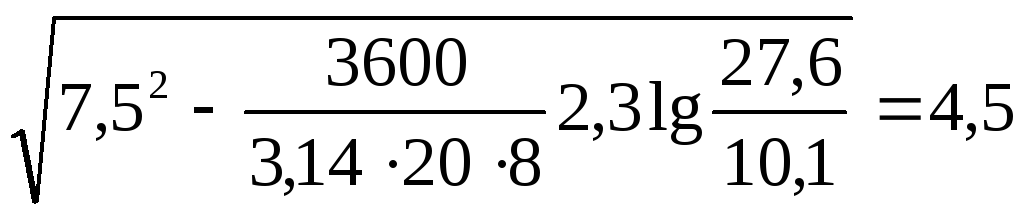

По формуле

y8
=м.

Проверяем
принятое число колодцев n
= 10 по двум неравенствам

2
∙3,14∙0,1∙ 126,8 ∙5∙10 = 4000 м3/сут
> 3600 м3/сут

2
∙3,14∙ 0,1 ∙126,8∙ 4,5 ∙8 = 2900 м3/сут
3/сут.

Распределяем
эти колодцы по контуру цеха.

2.6.
Подсчитываем уточненный расход воды
по формуле (3.20).

Для
этого подсчитываем по плану цеха
расстояние от его центра А
до отдельных колодцев

х1
= х4
= х6= х9
= 36м;

х5
= х10
= 30м;

х1
= х3
= х7
= х8
= 22м.

ТогдаQ
=м3/сут.

2.7. Подсчитываем
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.

Так,
для колодца 6 (симметрично расположенного
с колодцами 1, 4 и 9) составляем схему и
вычисляем расстояние от колодца 6 до
других колодцев (рис. 9в):х1,х2
…..х10.

При
этом х6
= r.
Тогда по формуле (3.29) получим

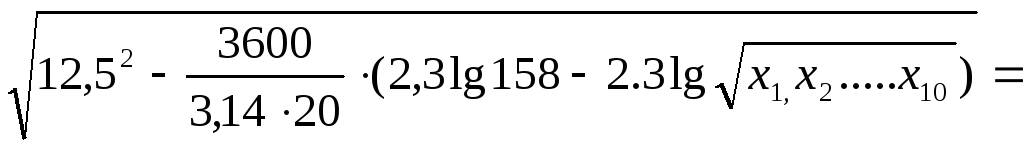

y6
=6,3
м.

9.2.8.Проверяем
захватную способность колодца

gзкв= 2∙3,14 ∙0,1
∙126,8∙ 6,3 = 540 м3/сут
> 390 м3/сут,

где
390 =

2.9. Подсчитаем
уровни грунтовой воды по группе колодцев
2, 3, 7, 8. Пользуясь тем же методом, определяем

у7
= 5,85м.

По колодцам 5 и 10
получим

у5
= 9,95м.

2.10. Строим продольные
профили по равным сечениям колодцев и
проверяем необходимое понижение
подземных вод на площадке. Если это
понижение не достигнуто, то изменяют
число колодцев и их размещение.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки и гидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

  • Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
  • При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
  • При строительстве на болотистой почве.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

  1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
  2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
  3. Смонтировать поверхностный дренаж дома.

Пристенная дренажная система

Характеристика пристенного дренажа

Дренажная система фундамента особо необходима, если дом имеет подвал или цокольный этаж. И задуматься о ней стоит еще на начальной стадии строительства – на этапе закладки котлована под фундамент. Если же дом построен, а дренаж не был предусмотрен при проектировании, придется затратить еще некоторое количество сил, времени и средств, чтобы обеспечить уже имеющемуся дому защиту от грунтовых вод. И начать следует с того, что снова выкопать котлован вокруг дома.

Дренажные трубы (дрены) располагаются по периметру дома, опоясывая его. По углам, в местах соединения их, устраиваются смотровые колодцы. Откачивающий колодец располагается в самой низкой точке участка и призван выводить излишнюю воду за пределы территории в ливневую канализацию или в близлежащий водоем.

Совет от профессионала:

Уложите глиняный замок на расстоянии 0,5-1 м от фундамента. Это создаст дополнительную защиту от проникновения к нему воды.

Устройство пристенного дренажа подразумевает использование элементов дренажа нескольких типов:

  1. Дренаж линейный
    из поливинилхлоридных секций с желобами и защитными решетками устраивается по всему периметру отмостки. Вода отводится по трубам в приемный колодец.
  2. Дренаж пластовый
    оборудуется под фундаментной плитой на одном уровне с песчаной подушкой. Избыточная вода стекает в колодец-приемник по перфорированным дренам, обсыпанным речным песком и мытым щебнем, используемым в качестве дополнительного защитного фильтра.

Расчет устройства дренажной системы

Чтобы решить, как сделать дренаж фундамента, следует учесть ряд составляющих.

Глубина
, на которой заложен фундамент. Независимо от материала, используемого для организации отвода воды, вся система дренажа закладывается ниже расположения подушки основания от 30 см до полуметра.

Уклон
. Равномерное понижение дренажной системы в сторону сборного коллектора под углом с коэффициентом 0,02 (2 см на метр) обеспечит бесперебойный отвод избыточной воды и не допустит застаивания ее в трубах.

Совет от профессионала:

Определите заранее верхнюю и нижнюю точки всей системы (они называются «точки дренажа»). От места расположения точки сбора и отвода избыточной воды зависит глубина, на которую следует заложить верхний участок дренажной системы. Чаще всего, верхней точкой системы отвода воды является угол дома, нижней – колодец, принимающий стоки.

Рассмотрим на примере, как выполняется расчет пристенного дренажа на участке.

  • Условие:
    здание – ширина 6 и длина 9 м. Колодец отдален от дома на 10 м. Его верхний уровень – 30 см над землей.
  • Решение:
  1. Длина каждого участка траншеи до места отвода воды – 9 м + 6 м = 15 м (ширина + длина дома).
  2. Общая длина до колодца – 25 м (15 м + 10 м от угла дома до колодца).
  3. Получаем: допустимый уклон системы – 50 см (2 см на каждый метр из 25 м общей длины).

В том случае, когда точка сброса воды оказывается достаточно высокой, приходится устанавливать специальный дренажный насос, который обеспечивает откачивание воды из колодца-приемника.

Не зависимо от условий каждого конкретного случая, дренаж фундаментной плиты должен располагаться не ближе 3 м от дома. Наполнители (песок, гравий) отсыпаются на глубину, на которой не произойдет его «вспучивание» в случае замерзания грунтовой воды. Обязательно надо предусмотреть наличие отмостки из бетона. Она должна отходить от фундамента здания не менее чем на 1 м.

По типу размещения и конструкции

Различают всего три вида дренажа,

Дренаж для частного дома бывает следующих видов:

  1. Кольцевой.
  2. Пластовый.
  3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

  1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
  2. Дно канавы засыпают песком и формируют правильное направление движения воды.
  3. Выкладывают полотно геотекстиля.
  4. Засыпается псефитовая порода — гравий, щебень.
  5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
  6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
  7. Повторяются пункт 3 и 4 в обратном порядке.
  8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовая дренажная система вокруг дома своими руками располагается под домом, поэтому монтируют конструкцию в момент закладки основания дома. По своей площади дренаж выходит за пределы основания дома на 20 – 30 см и соединяется в нескольких местах с другим видом дренирования.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

  1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
  2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
  3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
  4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

Устройство пристенного дренажа необходимо в том случае, когда в жилой постройке есть цокольный этаж или техническое помещение. Система может быть смонтирована даже тогда, когда все работы по обустройству фундамента и дома в целом были завершены.

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

  1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
  2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
  3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
  4. Укладывается слой геоткани.
  5. Поверх полотна засыпают щебенку.
  6. Укладываются дрены отверстиями вниз.
  7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
  8. Совмещают трубы с коллектором.
  9. Поверх дрен высыпают псефит.
  10. Выкладывают еще один слой синтетического полотна.
  11. Получившийся пристенный дренаж фундамента засыпают грунтом.

ПРИСТЕННЫЙ ДРЕНАЖ

Пристенный дренаж фундамента делается для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков увеличивающихся в весенний и осенний период. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.

Как работает пристенный дренаж

Пристенный дренаж предназначен для отвода вод, предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений.

Пристенный дренаж предназначен не только для отвода от фундамента грунтовых, талых и дождевых вод, он также гарантированно предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений, вызванных повышением влажности. Если устройство пристенного дренажа выполнено правильно, то подвалам и погребам не угрожают скопления влаги, образование плесени и т.д.

Пристенный дренаж представляет собой замкнутую систему труб, смонтированную таким образом, что они находятся под уклоном, а вся система позиционирована ниже точки самого глубокого основания фундамента. По углам системы размещаются ревизионные смотровые колодцы, благодаря которым можно периодически пробивать образовавшиеся засоры. Дренажные трубы укладываются по периметру дома в специальных траншеях и опоясывают весь дом. Накапливаемая в уложенных в щебне дренажных трубах вода стекается в самую нижнюю точку системы – сборный колодец и впоследствии отводится различными доступными способами за пределы участка в ливневую канализацию или близлежащий водоем.

Пристенный дренаж снимает механическую и гидростатическую составляющую оказываемого на фундамент давления грунтовых вод. Но дренажные трубы на позволяют полностью исключить возможность проникновения влажности к стенам погребов и подвалов, поэтому в целях предотвращения проникновения капиллярной влаги внутрь железобетонных устройств, размещаемых ниже уровня грунта, и полной изоляции от влаги используется качественная гидроизоляция.

Почему дренаж называется пристенным? Эта привязка производится по месту расположения его компонентов: и надземная, и подземная сеть располагаются по периметру дома, в непосредственной близости от него, как в глубине почвы, так и рядом с цоколем. В него входят:

Система труб, проложенных под землей; Вертикальные стояки и колодцы; Наземные канавы и водостоки.

Для защиты фундаментов от действия влаги применяется целый комплекс решений. Основные из них — гидроизоляция и дренажные системы. И то, и другое является необходимым условием эффективного отвода воды от фундамента.

Дренажные системы обустраиваются для всех типов фундаментов. Их проектируют индивидуально, так, чтобы учесть как конструктивные особенности здания, так и характеристики грунтовых вод и почвы на участке.

Качественная система дренажа фундамента защищает от:

намокания, увлажнения, разрушения водой; формирования участков плесени, обледенения, инея; подтопления цокольных этажей, подвалов, погребов; увлажнения стен и пола цокольного и первого этажа здания;

Цены на пристенный дренаж фундамента под ключ.

 полностью откапывается периметр фундамента на ширину бывшего котлована

 глубина дренажной системы делается на глубину фундамента

 дренажная труба располагается вдоль плиты фундамента

 работоспособность дренажной системы круглый год

 труба дренажная ПНД D 110 -160 мм в обмотке геотекстилем

 полностью откапывается периметр фундамента на ширину бывшего котлована

 глубина дренажной системы делается на глубину фундамента

 дренажная труба располагается вдоль плиты фундамента

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Изготовление пристенного дренажа

Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.

Для этого проводятся такие работы:

  1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
  2. На подсохшую поверхность наносится битумная мастика.
  3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
  4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

  • монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
  • при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
  • дно траншей засыпается слоем песка не менее 5 см;
  • на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
  • создается гравийная засыпка, имеющая толщину порядка 10 см;
  • на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
  • трубы стыкуются переходниками и угловыми соединителями;
  • по углам здания все трубопроводы входят в установленные смотровые колодцы;
  • от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
  • производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
  • дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа

Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность

Изготовление кольцевого дренажа

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

  • дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
  • на геотекстиль засыпается щебень слоем 10 см;
  • на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;
  • проверяется уклон труб, который должен быть не менее 2 градусов;
  • на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
  • поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
  • весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
  • оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Монтаж дренажных труб в траншее

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
